Cognex In-Sight 2000 Series User manual

In-Sight®2000 Series
Vision Sensor
Manual
2018 September 28
Revision: 5.7.0.15

Regulations/Conformity
Note: For the most up-to-date CE declaration and regulatory conformity
information, please refer to the Cognex online support site:
http://www.cognex.com/Support.
Safety and Regulatory
Manufacturer Cognex Corporation
One Vision Drive
Natick, MA 01760 USA
European
Compliance
In-Sight 2000 Series Vision Sensor: Regulatory Model R00039
In-Sight 2000 Mini Series Vision Sensor: Regulatory Model 1ABD
CAUTION:This is a Class A product. In a domestic environment this product may cause
radio interference in which case the user may be required to take adequate measures.
The CE mark on the product indicates that the system has been tested to and conforms with the
provisions noted within the 2014/30/EU Electromagnetic Compatibility Directive and the
2011/65/EU RoHS Directive. Cognex Corporation shall not be liable for use of our product with
equipment (i.e., power supplies, personal computers, etc.) that is not CE marked.
FCC FCC Part 15, Class A
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two
conditions: (1) this device may not cause harmful interference; and (2) this device must accept any
interference received, including interference that may cause undesired operation. This equipment
generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance
with the instruction manual, may cause harmful interference to radio communications. Operation of
this equipment in a residential area is likely to cause harmful interference in which case the user
will be required to correct the interference at their own expense.
KCC R-REM-CGX-R00039
MSIP-REM-CGX-DM260
MSIP-REM-CGX-IS2000
Canadian
EMC
Compliance
This Class A digital apparatus complies with Canadian ICES-003. Cet appareil numérique de la
classe A est conforme à la norme NMB-003 du Canada.
1

Safety and Regulatory
UL and CUL
NRTL
Statement
UL 60950-1, 2nd Edition, 2014-10-14
CAN/CSA C22.2 No. 60950-1-07, 2nd Edition, 2014-10
CB UL IEC/EN 60950-1. CB report available upon request.
EU RoHS Compliant to the latest applicable Directive.
2

China RoHS
Hazardous Substances 有害物质
Part Name
部件名称 Lead (Pb) 铅Mercury
(Hg)
汞
Cadmium
(Cd)
镉
Hexavalent
Chromium
(Cr (VI))
六价铬
Polybrominated
biphenyls (PBB)
多溴联苯
Polybrominated
diphenyl ethers
(PBDE)
多溴二苯醚
Regulatory
Model
R00039
Regulatory
Model 1ABD
X O O O O O
This table is prepared in accordance with the provisions of SJ/T 11364.
这个标签是根据SJ / T 11364 的规定准备的。
O: Indicates that said hazardous substance contained in all of the homogeneous materials for this part is below the
limit requirement of GB / T26572 - 2011.
表示本部件所有均质材料中含有的有害物质低于GB / T26572 - 2011 的限量要求。
X: Indicates that said hazardous substance contained in at least one of the homogeneous materials used for this
part is above the limit requirement of GB / T26572 - 2011.
表示用于本部件的至少一种均质材料中所含的危害物质超过GB / T26572 - 2011 的限制要求。
3

For European Community Users
Cognex complies with Directive 2012/19/EU OF THE EUROPEAN PARLIAMENT
AND OF THE COUNCIL of 4 July 2012 on waste electrical and electronic equipment
(WEEE).
This product has required the extraction and use of natural resources for its
production. It may contain hazardous substances that could impact health and the
environment, if not properly disposed.
In order to avoid the dissemination of those substances in our environment and to
diminish the pressure on the natural resources, we encourage you to use the
appropriate take-back systems for product disposal. Those systems will reuse or
recycle most of the materials of the product you are disposing in a sound way.
The crossed out wheeled bin symbol informs you that the product should not
be disposed of along with municipal waste and invites you to use the appropriate
separate take-back systems for product disposal.
If you need more information on the collection, reuse, and recycling systems, please
contact your local or regional waste administration.
You may also contact your supplier for more information on the environmental
performance of this product.
4

Precautions
Observe these precautions when installing the Cognex product, to reduce the risk of
injury or equipment damage:
lThis device requires the use of an LPS or NEC class 2 power supply. Any
other voltage creates a risk of fire or shock and can damage the
components. Applicable national and local wiring standards and rules must
be followed.
lTo reduce the risk of damage or malfunction due to over-voltage, line noise,
electrostatic discharge (ESD), power surges, or other irregularities in the
power supply, route all cables and wires away from high current wiring or
high-voltage power sources.
lDo not install Cognex products where they are directly exposed to
environmental hazards such as excessive heat, dust, moisture, humidity,
impact, vibration, corrosive substances, flammable substances, or static
electricity.
lDo not expose the image sensor to laser light; image sensors can be
damaged by direct, or reflected, laser light. If your application requires the
use of laser light that may strike the image sensor, a lens filter at the
corresponding laser's wavelength is recommended. Contact your local
integrator or application engineer for suggestions.
lChanges or modifications not expressly approved by the party responsible
for regulatory compliance could void the user’s authority to operate the
equipment.
lService loops should be included with all cable connections.
5

lCable shielding can be degraded or cables can be damaged or wear out
more quickly if a service loop or bend radius is tighter than 10X the cable
diameter. The bend radius must begin at least six inches from the
connector.
lThis device is certified for office use only and if used at home, there can be
frequency interference problems.
lThis device should be used in accordance with the instructions in this
manual.
lApplicable national and local wiring standards and rules must be followed.
lAll specifications are for reference purpose only and may be changed
without notice.
6

7

8

Installation
Installation procedures and specifications are presented in detail in the In-Sight®
2000 Series Vision Sensor Reference Guide, which is installed with In-Sight Explorer
software. From the Windows Start menu, select the following to access the manual:
All Programs >Cognex >In-Sight >In-Sight Explorer x.x.x >Documentation.
Note:
lCables are sold separately.
lIf any of the standard components appear to be missing or damaged,
immediately contact your Cognex Authorized Service Provider (ASP)
or Cognex Technical Support.
CAUTION:All cable connectors are “keyed” to fit the connectors on the vision
sensor; do not force the connections or damage may occur.

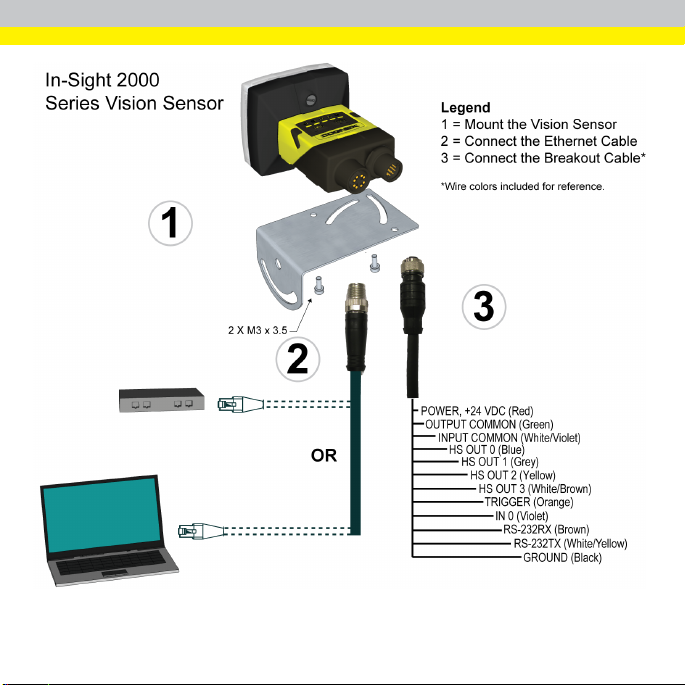

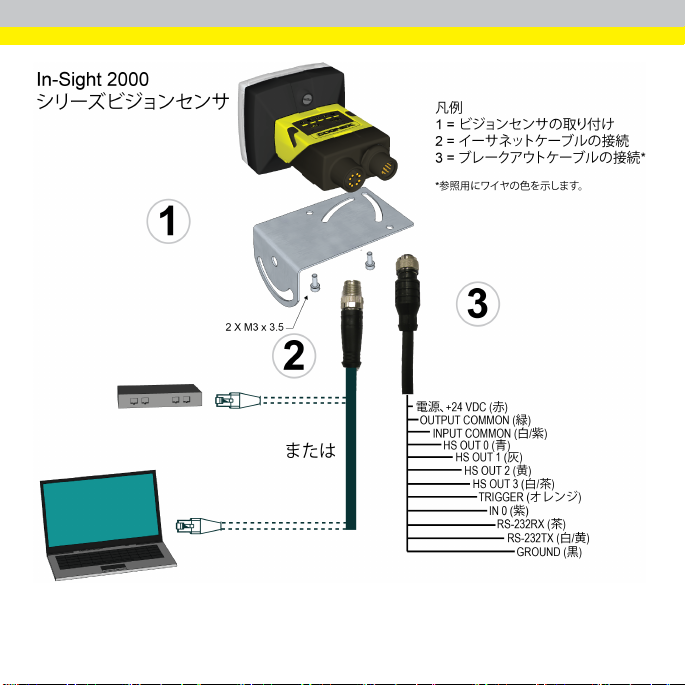

Mount the Vision Sensor
Mounting the vision sensor at a slight angle (15°) can reduce reflections and improve
performance.
Use the universal mounting bracket (DM100-UBRK-000) with the mounting holes
on the I/O connector module.
9

Connect the Ethernet Cable
1. Connect the Ethernet cable’s M12 connector to the vision sensor’s Ethernet
connector.
2. Connect the Ethernet cable’s RJ-45 connector to a switch/router or PC, as
applicable.
Connect the Breakout Cable
Note: Unused wires can be clipped short or tied back using a tie made of non-
conductive material. Keep all bare wires separated from the +24VDC wire.
1. Verify that the 24VDC power supply being used is unplugged and not
receiving power.
2. Optionally, connect the I/O or serial wires to an appropriate device (for
example, a PLC or a serial device).
3. Attach the Breakout cable's +24VDC (Red wire) and GROUND (Black wire)
to the corresponding terminals on the power supply.
CAUTION:Never connect voltages other than 24VDC. Always
observe the polarity shown.
4. Attach the Breakout cable's M12 connector to vision sensor's Power, I/O
and RS-232 connector.
5. Restore power to the 24VDC power supply and turn it on if necessary.
10

Install Software and Documentation
To configure an In-Sight vision sensor, In-Sight Explorer software must be installed
on a networked PC. In-Sight software is available as a free download from the In-
Sight support site: http://www.cognex.com/Support/InSight.
Log On to the Vision Sensor
1. Open the In-Sight Explorer software.
2. From the Get Connected Application Step, select your In-Sight vision
sensor from the Select an In-Sight Sensor or Emulator group box and press
the Connect button.
In-Sight 2000 Vision Sensor Specifications
Specifications 2000-110 2000-120 2000-120C 2000-130 2000-130C 2000-23M
Temperature Operating: 0°C to 40°C (32°F to 104°F)
Storage: -10°C to 60°C (14°F to 140°F)
Maximum Humidity < 95%, non-condensing
Protection IP65 when all connectors are attached to cables or shielded by a sealing cap
Shock (Shipping and
Storage)
IEC 60068-2-27: 1000 shocks, semi-sinusoidal, 11g, 10ms
Vibration (Shipping and
Storage)
IEC 60068-2-6: vibration test in each of the three main axis for 2 hours @ 10 Gs (10 to
500 Hz at 100m/s2 /15mm)
11

In-Sight 2000 Mini Vision Sensor
Specifications
Specifications 2000-110
Mini
2000-120
Mini
2000-120C
Mini
2000-130
Mini
2000-130C
Mini
2000-23M
Mini
Temperature Operating: 0°C to 40°C (32°F to 104°F)
Storage: -10°C to 60°C (14°F to 140°F)
Maximum Humidity < 95%, non-condensing
Protection IP65 when all connectors are attached to cables or shielded by a sealing cap
Shock (Shipping and
Storage)
IEC 60068-2-27: 1000 shocks, semi-sinusoidal, 11g, 10ms
Vibration (Shipping and
Storage)
IEC 60068-2-6: vibration test in each of the three main axis for 2 hours @ 10 Gs (10 to
500 Hz at 100m/s2 /15mm)
12

規制情報/適合宣言
注: CE 適合宣言および規制に関する最新情報については、コグネックスオンラ
インサポートセンターにアクセスしてください。
http://www.cognex.com/Support
安全規制
製造者 Cognex Corporation
One Vision Drive
Natick, MA 01760 USA
欧州認証 In-Sight 2000 シリーズビジョンセンサ: 規制モデル R00039
In-Sight 2000 Mini シリーズビジョンセンサ: 規制モデル 1ABD
注意 :本製品は、クラス A 製品です。 家庭環境では、この製品は電波干渉を引き起こ
す可能性があり、その場合、ユーザーは適切な措置を講ずる必要があります。
本製品の CE マークは、2014/30/EU EMC 指令および 2011/65/EU RoHS 指令に明記さ
れた規定に基づいて試験が実施され、これに準拠するものと認定されています。 Cognex
Corporation は、当社製品を CE マークのない機器 (電源、パーソナルコンピュータなど) と共
に使用した場合について、一切責任を負いません。
FCC FCC (アメリカ連邦通信委員会) 規則第15 章クラス A 準拠
本装置は FCC 規則第 15 章に準拠しており、 次の2 つの条件を前提として動作します。(1) 本
装置が有害な干渉を起こさないこと。(2) 本装置が干渉 (誤動作を引き起こす恐れのある干渉を
含む) を受けても耐えること。 本装置は高周波を発生・使用・放射することがあります。取扱説明
書の指示に従わずに設置・使用した場合、無線通信に有害な干渉を与える可能性があります。
本装置を住宅地で使用すると有害な電波障害を起こす恐れがあり、この場合、使用者の負担で
障害を是正する必要があります。
KCC R-REM-CGX-R00039
MSIP-REM-CGX-DM260
MSIP-REM-CGX-IS2000
カナダ EMC 認証 本クラス A デジタル機器は、カナダ ICES-003 に準拠しています。 Cet appareil numérique
de la classe A est conforme à la norme NMB-003 du Canada.
1

安全規制
UL および CUL
NRTL 宣言
UL 60950-1, 2nd Edition, 2014-10-14
CAN/CSA C22.2 No. 60950-1-07, 2nd Edition, 2014-10
CB UL IEC/EN 60950-1 請求により、CB 報告書を提供します。
欧州 RoHS 適用可能な最新の指令に準拠。
2

中国 RoHS
有害物質 有害物质
部品名
部件名称 鉛 (Pb) 铅水銀 (Hg) 汞カドミウム
(Cd)
镉
六価クロム
(Cr (VI))
六价铬
ポリ臭素化ビフェ
ニル (PBB)
多溴联苯
ポリ臭素化ジフェニル
エーテル (PBDE)
多溴二苯醚
規制モデル
R00039
規制モデル
1ABD
X O O O O O
本表は、SJ/T 11364 規定に従って作成されました。
这个标签是根据SJ / T 11364 的规定准备的。
O: この部品のすべての均質材料に含まれる有害物質が、GB / T26572 - 2011 の制限要件を下回っていることを
示します。
表示本部件所有均质材料中含有的有害物质低于GB / T26572 - 2011 的限量要求。
X: この部品に使用されている均質材料の少なくとも 1 つに含まれている有害物質が、GB / T26572 - 2011 の制
限要件を超えていることを示します。
表示用于本部件的至少一种均质材料中所含的危害物质超过GB / T26572 - 2011 的限制要求。
3

欧州共同体ユーザ
コグネックスは、電気・電子機器廃棄物に関する 2012 年 7 月 4 日付け欧州議会・
理事会指令 2012/19/EU (WEEE) を順守しています。
本製品の製造には、天然資源の抽出と使用が必要とされます。 適切に廃棄されない場
合、本製品に含まれている有害物質が、健康および環境に影響を与える可能性があり
ます。
有害物質が環境に悪影響を与えないようにするため、また天然資源に対する影響を軽
減するため、製品廃棄時には、適切な回収システムを利用することを推奨します。 これら
のシステムは、健全な方法で製品の大半を再利用したり、リサイクルしたりします。
クロスアウトされた車輪付きゴミ箱マークは、製品が一般廃棄物とともに処分さ
れるべきではないことを示し、製品廃棄時に適切な分別回収システムを使用するように
呼びかけています。
回集、再利用、リサイクルシステムの詳細については、地方自治体の廃棄物管理局にお
問い合わせください。
本製品の環境に与える影響についての詳細は、販売代理店までお問い合わせくださ
い。
4

注意事項
人体への障害や機器の損傷を防ぐために、コグネックス製品を設置・運用する際には
次の注意事項を厳守してください。
l本機器には、LPS または NEC クラス 2 電源をご使用ください。異なる電源を
使用すると、火災や感電の危険性が生じ、コンポーネントに損傷を与える原因
となります。 必要に応じて、国および地域の配線規格および規則に従ってくだ
さい。
l過電圧、回線ノイズ、静電気放電 (ESD)、電力サージ、その他の電源異常に起
因した損傷や誤作動を防止するために、ケーブルとワイヤはすべて高電流配線
および高電圧電源を避けて配線してください。
l過度の熱、ほこり、水分、湿度、衝撃、振動、腐食性物質、可燃性物質、静電気
などの環境下に、コグネックス製品を設置しないでください。
lレーザー光線を画像センサに当てないでください。直接的または間接的にレー
ザー光線が当たると、画像センサが損傷する可能性があります。 画像センサに
レーザー光線が当たるような場合には、対応するレーザーの波長に合わせたレ
ンズフィルタをお勧めします。 お近くのシステムインテグレータやアプリケーショ
ンエンジニアにお尋ねください。
l各種規格関連団体からの明示的な了承なしに変更、変造を行った場合は、本
機器の使用権を失う可能性があります。
lケーブルの配線時はサービスループ (余長ループ) を設けてください。
lケーブル径の 10 倍に満たない小さな曲げ半径やサービスループを設けた場
合、ケーブルのシールドの劣化、ケーブルの損傷または磨耗が短期間で生じる
ことがあります。 曲げ半径はコネクタから最低 6 インチ離れている必要があり
ます。
l本機器はオフィス使用のみ認定されており、自宅で使用した場合、周波数干渉
問題が発生する可能性があります。
5

lこのデバイスは、本マニュアルの指示に従って使用してください。
l必要に応じて、国および地域の配線規格および規則に従ってください。
l仕様は参照用で、予告なしに変更される場合があります。
6

7
