Courtyard Creations RUS415W User manual

ASSEMBLY INSTRUCTIONS
ATTENTION: THIS PRODUCT IS NOT FOR COMMERCIAL USE
INTENDED FOR RESIDENTIAL USE ONLY.
RUS415W
PAGE 1 OF 7V-3 COURTYARD CREATIONS INC.
Use the correct bolts as indicated. Do not tighten any of the bolts until the swing is completely
assembled.
Do not discard of any of the packaging until you have checked that you have all of the parts and
fittings required.
Keep children away during assembly. This item contains small parts that can be swallowed by
children. Children should always be under direct adult supervision while using this product.
Retain these assembly instructions for future reference.
Quote the following FQC NO. when contacting the service center.
SERVICE CENTER TOLL FREE NO.
TEL: [phone]
FAX: [phone]
!
!
!
!
!
STOP DO NOT RETURN TO THE STORE!

PLASTIC JOINT COVER
SUSPENSION SPRING
17C40A0721001YX
17C40A0719001YX
17C01A0928051YX
17C17A1306001YX
62RUS415WM101
RUS415W-CS02-1
RUS4239-CS09-7
62RUS416BH101
RUS415W-CS01-2
RUS415W-CS01-3
62RUS4210I101
62RUS4040H102
RUS415W-CS09-9
RUS4239-CS16-2
RUS4239-CS04-5
RUS4239-CS04-6
RUS4239-CS09-8
Q'TY
WASHER d6.5*D16*1.2
WASHER d8.5*D17*1.6
PLASTIC WASHER
CANOPY/FRAME
CONNECTOR
PLASTIC SCREW
NUT WRENCH 13 & 17MM
CANOPY
HEX. KEY WRENCH 6MM
HEX. KEY WRENCH 4MM
CUSHION
17KAB1201----Y4
61R415WD00001BA
61R415WC00001BA
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
33
32
34
35
1
2
2
2
1
2
2
4
8
32
2
4
2
2
4
16
1
1
1
3
PAGE 2 OF 7V-3
A. Read instructions thoroughly. Acquaint yourself with the inventory of parts and the
accompanying drawings to ensure safe and proper assembly.
B. You will need the following tools:
- Phillips Screwdriver
- Nut Wrench (See Part #33)
- Hex. Key Wrench (See Part #31 and #32)
C. Lay out all of the parts on a flat surface and identify them using the table below.

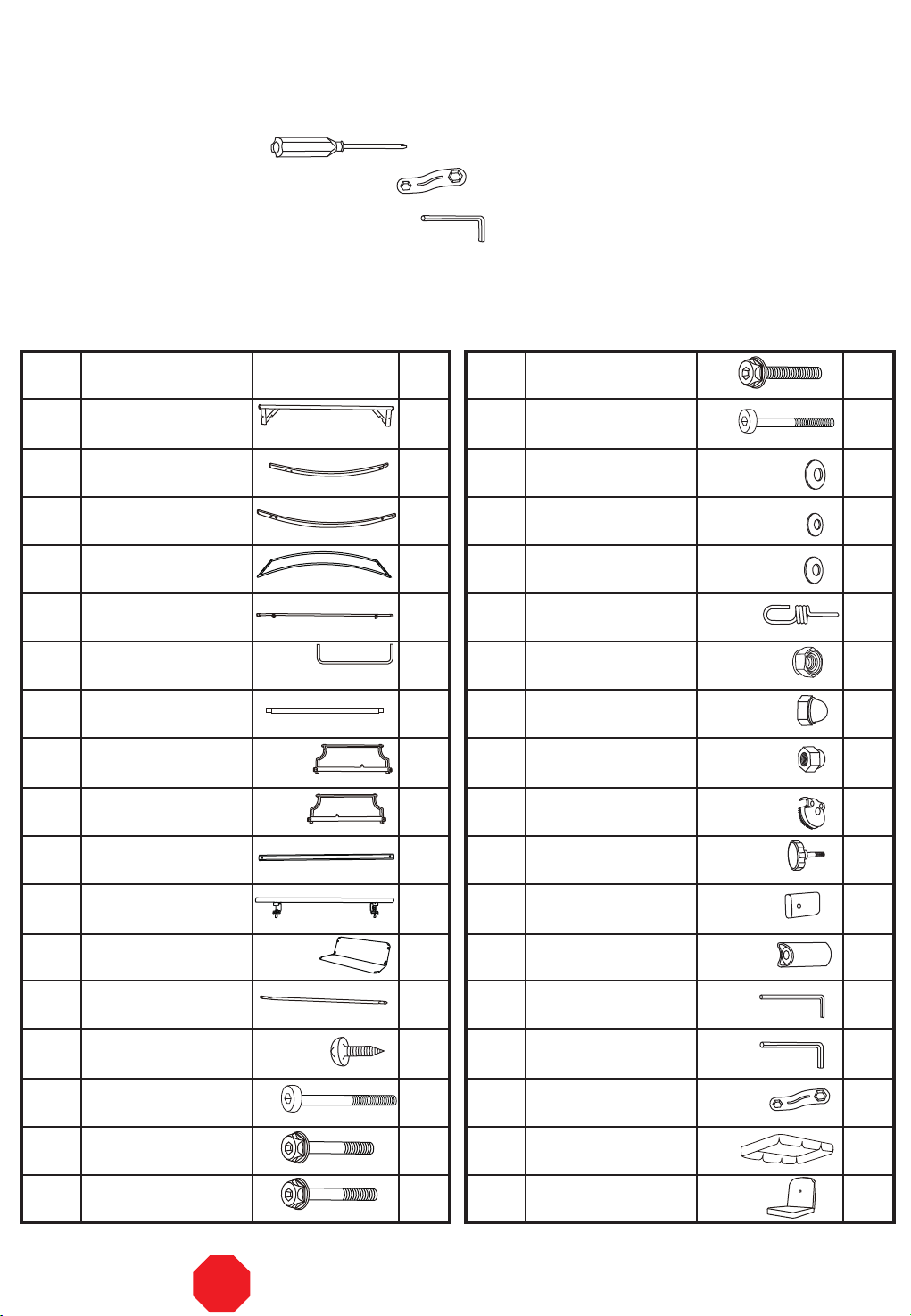

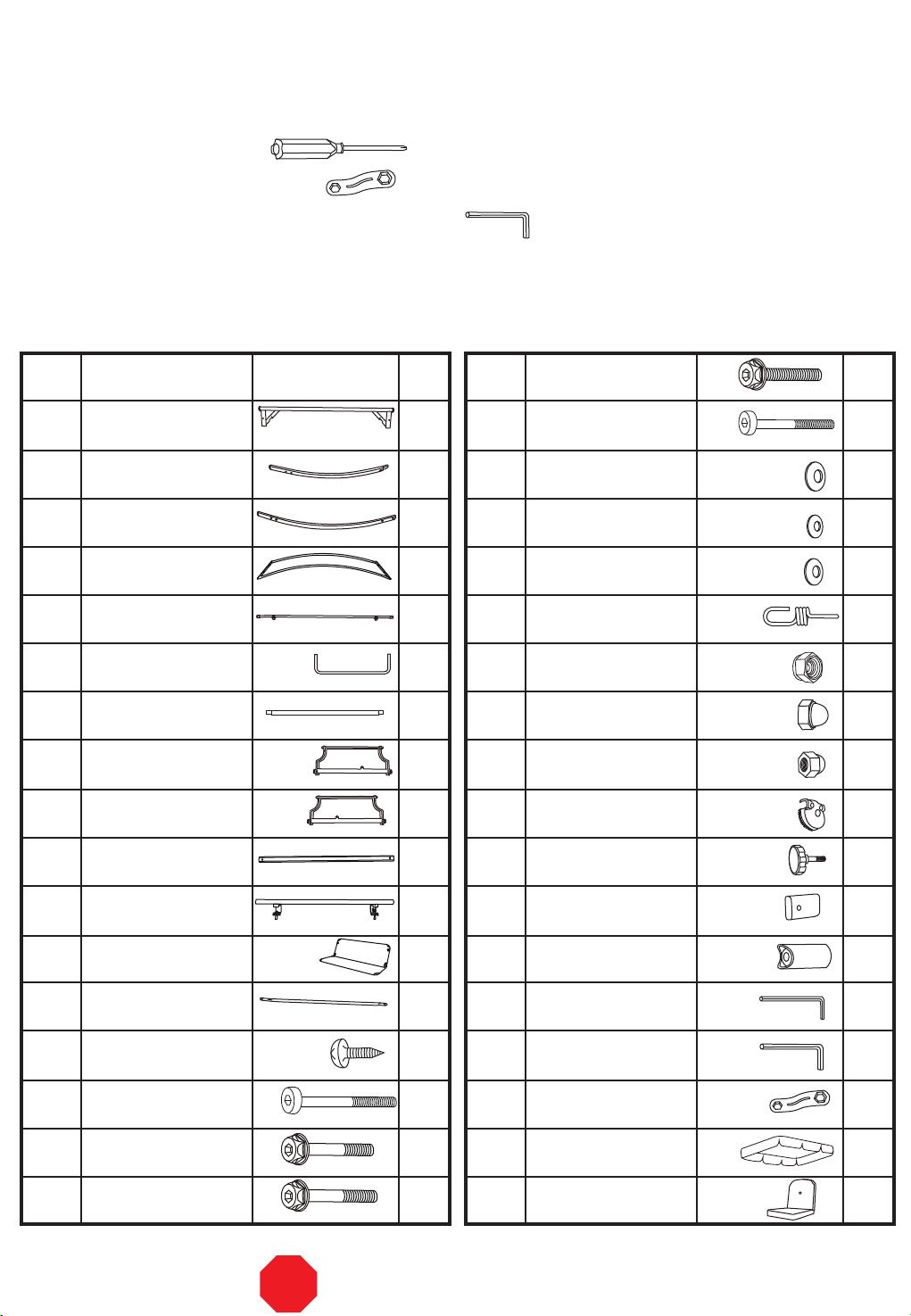

PARTS LIST
BOLT M6*40
17FA05050401-YX
17FA09070701-YX
17C40A0714001YX
17C01A0826011YX
4
WASHER d10.5*D21*2.0
17FA08060601-YX
17GA20405201-Y3
17D03A040401-YX
17D02A050501-YX
18000C23001---KX
18000626005---KX
28000J59001---KX
1809030201----KX
18060616151401KX
17KAA0101----Y4
17KAA0201----Y4
2
STEEL NUT M10*1.5
PLASTIC NUT M6*P1.0
2
2
1
JAM NUT M8*1.25
PART
NO. MATERIAL CODE PART
1
1
1
1
4
1
4
6
6
4
TOP CROSS BEAM
W/ADJUSTABLE TEETH
REAR UPRIGHT SUPPORT
FRONT UPRIGHT SUPPORT
LATERAL CROSS BRACE
REAR CROSS BRACE
RIGHT SEAT ARM
LEFT SEAT ARM
SEAT FRONT SUPPORT
SEAT REAR SUPPORT
SEAT ASSEMBLY
SWING ARM TUBE
U-SHAPED
SIDE CANOPY BRACE
FRONT/REAR CANOPY BRACE
BOLT M6*55
SCREW ST4.2*16
BOLT M10*90
BOLT M6*60
BOLT M8*80
STOP DO NOT RETURN TO THE STORE!

Note:
The labeled arrow marks on the rear cross
brace (#5) should be facing upwards.
Step 3:
Fasten the top cross beam w/adjustable teeth
(#1) to the front and the rear upright supports
(#2 and #3) by using bolts (#15), washers (#20),
and steel nuts (#25). Repeat the same
procedure for both sides. See Fig. A – Step 3.
Step 5:
Fasten the rear cross brace (#5) to the rear
upright supports (#3) by using bolts (#17),
washers (#21), and plastic nuts (#26). Tighten
all of the plastic nuts and bolts.
See Fig. A – Step 5.
PAGE 3 OF 7V-3
Step 1
Step 2
Step 3
Step 4
Step 5
Fig. A

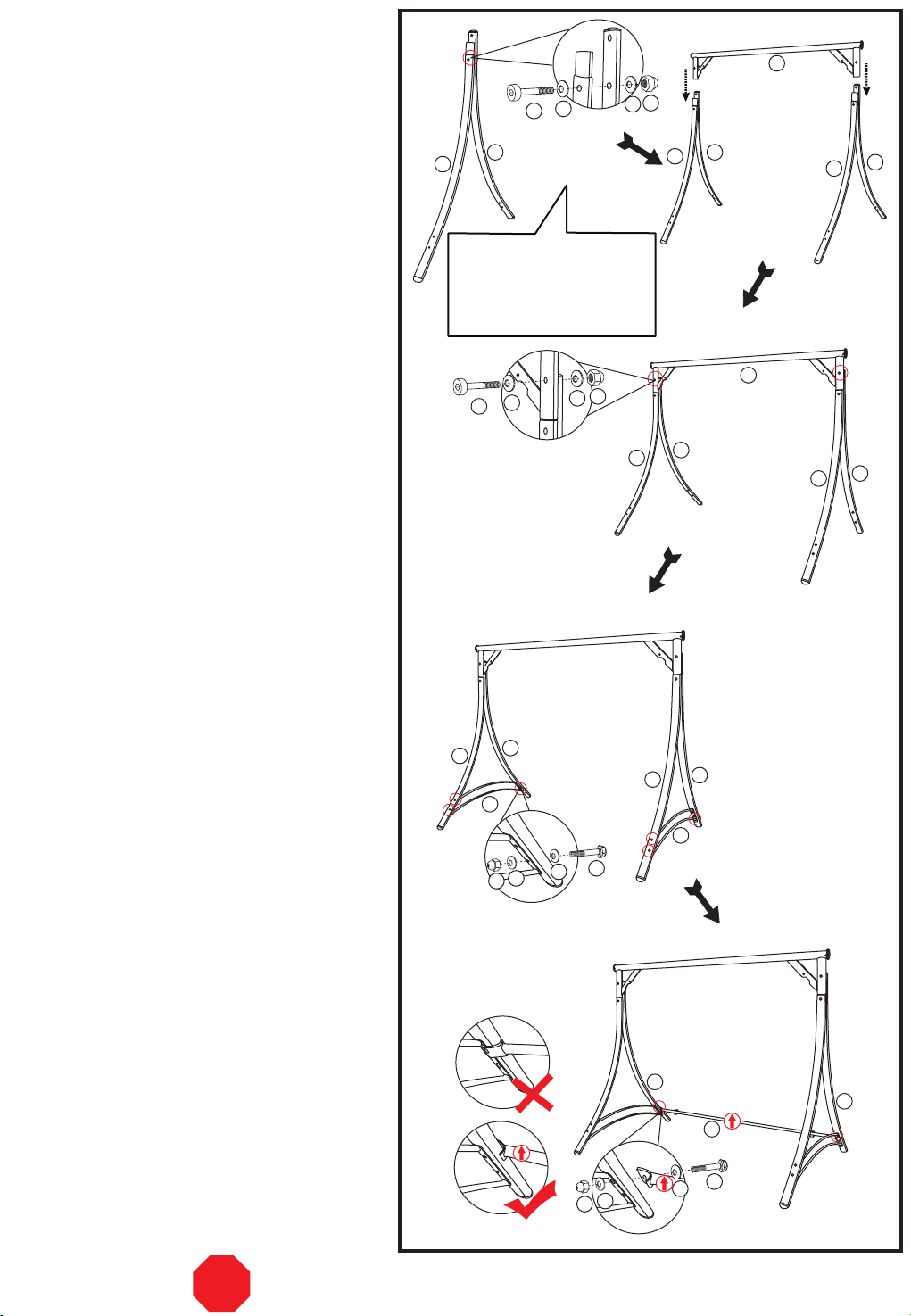

Step 1:
Fasten the front and the rear upright supports
(#2 and #3) at the top by using bolts (#15),
washers (#20), and steel nuts (#25). Repeat the
same procedure for both sides. Keep the bolts
loose. See Fig. A – Step 1.
Do not tighten the bolts
after step 1. Fasten all
of the bolts after step 5.
Step 2:
At both ends, insert the assembled upright
supports (#2 and #3) into the top cross beam
w/adjustable teeth (#1). See Fig. A – Step 2.
Step 4:
Fasten the lateral cross brace (#4) to upright
supports (#2 and #3) by using bolts (#16),
washers (#21), and plastic nuts (#26). Repeat
the same procedure for both sides.
See Fig. A – Step 4.
222
1
1
15
15
20
20
20
20
25
25
33
23
23
3
ASSEMBLY (Note: For all of the nuts and bolts
fastening, always use a washer (#20, #21, or #22)
between the tube and the bolt or the tube and
the nut.)
STOP DO NOT RETURN TO THE STORE!
26
17
21
21
26 21 21 16
5
2
4
4
3
23
3
3

PAGE 4 OF 7V-3
Fig. B
Fig. C
Step 1
Step 3
Step 2
Step 4
Step 5
Step 1
Step 2

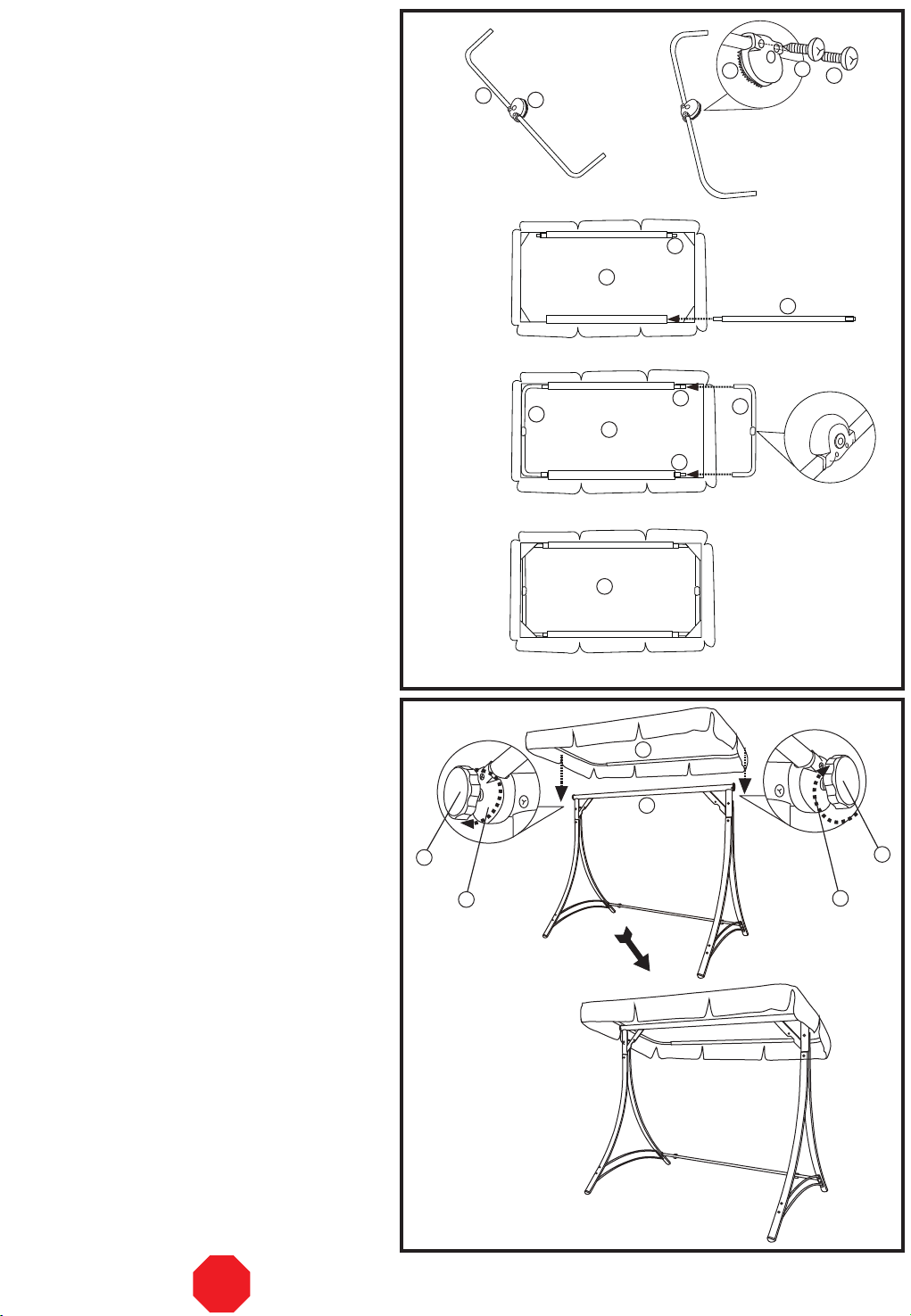

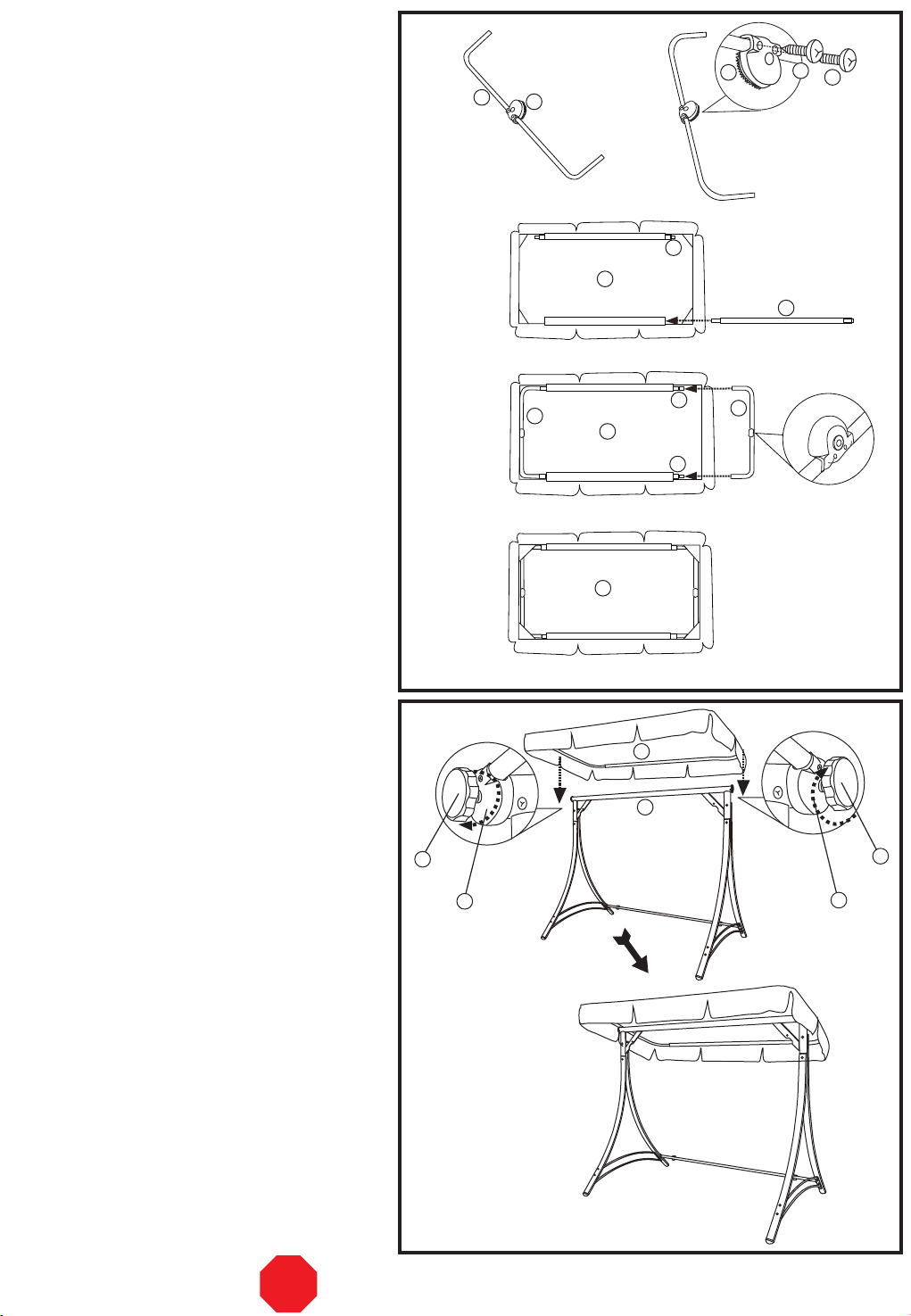

Step 8:
Insert the front/rear canopy brace (#7) ends
into the U-shaped side canopy braces (#6).
See Fig. B – Step 4.
Step 9:
Insert the four corners of the U-shaped side
canopy braces (#6) into the pockets on the
canopy (#34). See Fig. B – Step 5.
Step 7:
Insert the front/rear canopy braces (#7) into
the sleeves on the canopy (#34).
See Fig. B – Step 3.
Step 6:
Insert the U-shaped side canopy braces (#6)
into the canopy frame connectors (#27) and
secure in place by using screws (#14). Make
sure that the teeth on the canopy frame
connectors are facing towards the inside.
See Fig. B – Step 1 and Step 2.
Step 10:
Fasten the canopy/frame connectors (#34) on
the canopy assembly to the adjustable teeth
on the top cross beam w/adjustable teeth (#1)
by using plastic screws (#28). Repeat this
procedure for both sides.
See Fig. C – Step 1 and Step 2.
627
34
34
34
34
1
28
27
28
27
7
7
7
7
66
27 14
14
STOP DO NOT RETURN TO THE STORE!

PAGE 5 OF 7V-3

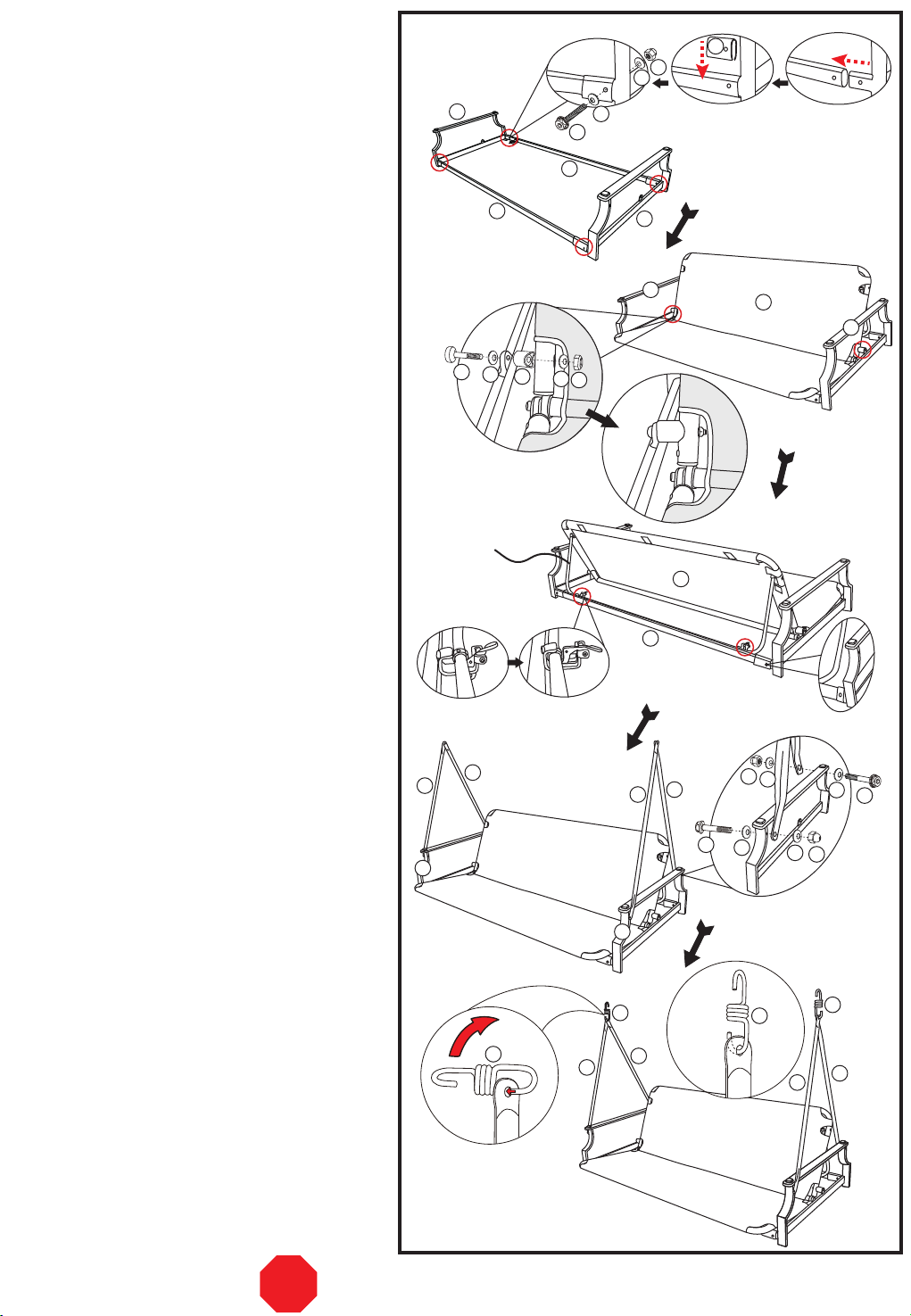

Step 11:
Insert seat arms (#8 and #9) into seat supports
(#10 and #11) and fasten them together by using
plastic joint covers (#29), bolts (#18), washers
(#21), and plastic nuts (#26).
See Fig. D – Step 1.
Note:
1. The label marked "back" on the right seat arm
(#8) should coincide with the label marked
"back" on the seat rear support (#11).
2. The clip holder side of the seat rear support
(#11) must face toward the inside of the swing
and the opening side of the clip holder must
be facing upward.
Step 12:
Open the seat assembly (#12) and fasten its
back to seat arms (#8 and #9) by using bolts
(#19), washers (#22), plastic washers (#30), and
jam nuts (#24). Repeat the same procedure for
both sides. See Fig. D – Step 2.
Step 13:
Make sure that the support brace on the seat
assembly (#12) is fully inserted into the clip
holders on the seat rear support (#11).
See Fig. D – Step 3.
Step 14:
Attach the swing arm tubes (#13) to seat arms
(#8 and #9) by using bolts (#17), washers (#21),
and plastic nuts (#26). Repeat the same
procedure for both sides. See Fig. D – Step 4.
Step 15:
Hook the suspension springs (#23) into the top
of both holes in the swing arm tubes (#13).
Repeat the same procedure for both sides.
See Fig. D – Step 5.
back
back
back
back
Fig. D
back
back
8
19 22 22 24
30
12
12
11
13
13 13
13 13
13 13 26
26
21 21
21 21
17
17
13
23
23
23
23
29
18
21
21 26
9
8
9
Support
Brace
Step 1
Step 2
Step 3
Step 4
Step 5
back
back
8
10
11
9
STOP DO NOT RETURN TO THE STORE!

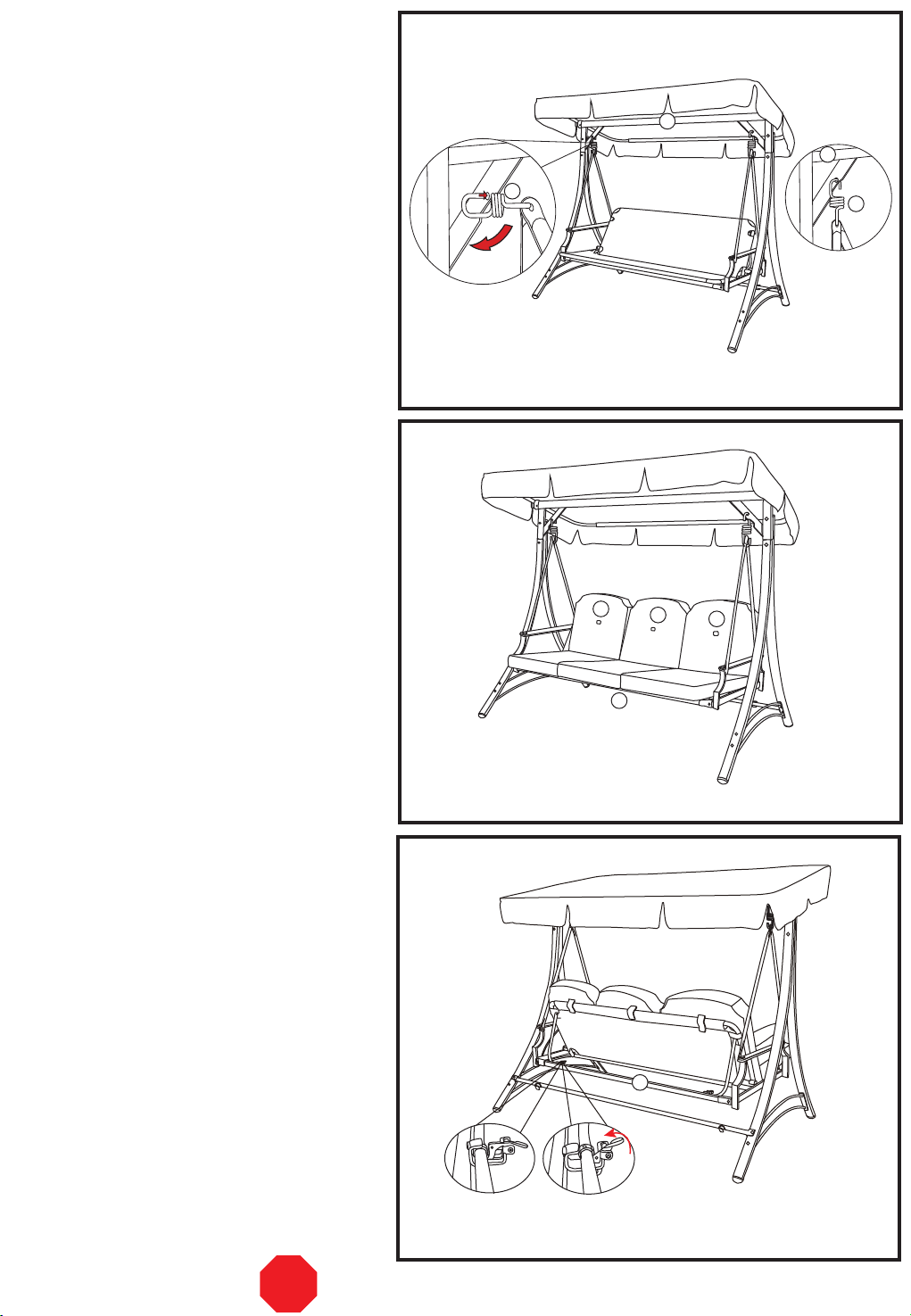

Step 19:
Make sure that the safety locks on the seat rear
support (#11) are fully locked whenever the seat
assembly is in a swinging position.
See Fig. G – 1 (SEAT). To have the swing in a
bed position, open both of the safety locks.
See Fig. G – 2 (BED).
Step 18:
Place the cushions (#35) onto the seat
assembly (#12). See Fig. F.
Fig. E
Fig. F
Fig. G
G–1(SEAT) G–2(BED)
PAGE 6 OF 7V-3
Step 16:
Insert the opposite ends of the suspension
springs (#23) into the holes located in the
angled braces on the top cross beam w/adjustable
teeth (#1). See Fig. E.
Warning:
Make sure that both ends of the suspension
springs (#24) go completely through the holes
in the angled braces on the top cross beam
w/adjustable teeth (#1) and the swing arm
tubes (#13).
23 23
1
1
35 35 35
12
11
Step 17:
To assure stability, double check that all of the
bolts have been tightened completely.
STOP DO NOT RETURN TO THE STORE!

Step 20:
To flatten the seat assembly, lift up the safety
locks and remove the support brace.
See Fig. H1 and Fig. H2.
Then, insert the support brace into the rear
cross brace (#5). The seat assembly should
now be in a secured position and not moving
at all. See Fig. H3, Fig. H4, and Fig. H5.
Special Warnings
1. The user of this swing should always inspect it before each use.
2. It is essential to place this swing on level ground and not less than 6 feet away from any obstruction; such as
fences, garages, houses, overhanging branches, laundry lines, or electrical wires.
3. Check the tightness of the nuts and bolts on a regular basis.
4. Make sure that the suspension springs are properly secured before each use.
5. Always remove the canopy in heavy wind conditions. Otherwise, the swing may tip over and cause damage to
its parts.
6. The manufacturer will not accept responsibility for unauthorized repairs or modifications to the swing or its parts.
7. Oil all of the metal parts that move regularly.
8. The weight limit is 750 lbs.
PAGE 7 OF 7V-3
Fig. H
Fig. H1 Fig. H2 Fig. H3 Fig. H4
Fig. H5
Cleaning and Maintenance
• Wash frame and fabric parts with mild soap and water, rinse thoroughly, and dry completely. Do not use bleach,
acid, or other solvents on the frame or fabric parts.
• The cushions and canopy may be washed on the surface only by using mild soap and water or commercial
foaming upholstery cleaner if necessary. If washed, rinse well and hang to dry. Do not machine wash or dry.
• We recommend the use of furniture covers when not in use.
• Inspect and tighten all bolts and fasteners on a regular basis to ensure the proper performance and safety of
your swing.
• In order to prolong the life and beauty of your swing, we recommend that it be stored in a dry and protected area
during off season periods.
Warning:
To avoid danger of suffocation, always keep
plastic bags or small parts away from babies
and children.
Warranty
•This product is covered by Courtyard Creations Inc.'s. one–year limited warranty.
•Proof of purchase (dated register receipt) is required for warranty claims.
•It remains the customer’s responsibility for freight and packing charges to and from the service center.
The store where you made your purchase
does not stock parts for this item.
If you need parts,
whether they are missing or damaged,
STOP!
Missing A Part?
No Need To Go Back To
The Store
Call us between 9:00 AM and 4:30 PM
Eastern Time Monday through Friday
For further assistance,
please visit us at
[email protected]
Call Toll Free:
TEL: [phone]
FAX: [phone]
READ THESE INSTRUCTIONS COMPLETELY BEFORE STARTING ASSEMBLY
SEPARATE AND IDENTIFY ALL OF THE PARTS,MAKING SURE THAT
YOUHAVE ALL OF THEPARTSLISTED.
IF YOU DO NOTLOCATE ALL OF THE PARTS LISTED, INSPECT THE
PACKING MATERIAL FOR SMALL PARTSTHAT MAYHAVEBECOME
SEPARATED DURING SHIPMENT.
IF YOU EXPERIENCEANY DIFFICULTY DURING ASSEMBLYOR IF ANY
PARTS ARE MISSING OR DAMAGED,CALL THE HELP LINE AT
1-877-539-7436 BEFORERETURNING THIS ITEM TO THE STORE.
PROVIDE THEFOLLOWING INFORMATION WHEN CALLING:
1-MODEL NUMBER OF THEPRODUCT.
2-PARTNUMBER AND MATERIAL CODE OF THE PARTFROM THE PARTS
LIST.
MOST PROBLEMS CAN BERESOLVED WITHOUT RETURNING THIS
PRODUCT TO THERETAILER.
STOP DO NOT RETURN TO THE STORE!

INSTRUCCIONES DE ARMADO
ATENCIÓN: ESTE PRODUCTO NO ES PARA USO COMERCIAL; ESTÁ
DISEÑADO ÚNICAMENTE PARA USO RESIDENCIAL.
RUS415W
PÁGINA 1 DE 7V-3 COURTYARD CREATIONS INC.
Utilice los tornillos correctos, según se indica. No apriete ninguno de los tornillos hasta que el
columpio esté completamente ensamblado.
No tire el empaque hasta que haya comprobado que tiene todas las partes y los accesorios
necesarios.
No deje que los niños se acerquen durante el ensamblado. Este producto contiene piezas
pequeñas que los niños pueden ingerir. Mientras usen este producto, los niños siempre deberán
estar bajo la supervisión directa de un adulto.
Conserve estas instrucciones para referencia futura.
Cuando se comunique con el centro de servicio, proporcione siempre el siguiente código de
control de calidad (FQC, por sus siglas en inglés).
NÚMERO GRATUITO DEL CENTRO DE SERVICIO
TEL: [phone]
FAX: [phone]
!
!
!
!
!
ALTO ¡NO DEVUELVA ESTE PRODUCTO A LA TIENDA!

CUBIERTA DE
PLÁSTICO PARA JUNTAS
RESORTE DE SUSPENSIÓN
17C40A0721001YX
17C40A0719001YX
17C01A0928051YX
17C17A1306001YX
62RUS415WM101
RUS415W-CS02-1
RUS4239-CS09-7
62RUS416BH101
RUS415W-CS01-2
RUS415W-CS01-3
62RUS4210I101
62RUS4040H102
RUS415W-CS09-9
RUS4239-CS16-2
RUS4239-CS04-5
RUS4239-CS04-6
RUS4239-CS09-8
CANT.
RONDANA d6.5*D16*1.2
RONDANA d8.5*D17*1.6
JUNTA DE PLÁSTICO
CONECTOR
TOLDO-ARMAZÓN
TORNILLO DE PLÁSTICO
LLAVE DE TUERCAS DE 13 Y 17MM
TOLDO
LLAVE ALLEN DE 6MM
LLAVE ALLEN DE 4MM
COJÍN
17KAB1201----Y4
61R415WD00001BA
61R415WC00001BA
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
33
32
34
35
1
2
2
2
1
2
2
4
8
32
2
4
2
2
4
16
1
1
1
3
V-3
A. Lea las instrucciones cuidadosamente. Familiarícese con el inventario de partes y las
ilustraciones correspondientes para que pueda armar el columpio segura y adecuadamente.
B. Se necesitan las siguientes herramientas:
- Desarmador de cruz
- Llave de tuercas (vea la parte #33)
- Llave Allen (vea las partes #31 y #32)
C. Extienda todas las partes en una superficie plana e identifíquelas con ayuda de la
siguiente tabla:
LISTA DE PARTES
TORNILLO M6*40
17FA05050401-YX
17FA09070701-YX
17C40A0714001YX
17C01A0826011YX
4
RONDANA d10.5*D21*2.0
17FA08060601-YX
17GA20405201-Y3
17D03A040401-YX
17D02A050501-YX
18000C23001---KX
18000626005---KX
28000J59001---KX
1809030201----KX
18060616151401KX
17KAA0101----Y4
17KAA0201----Y4
2
TUERCA DE ACERO M10*1.5
TUERCA DE PLÁSTICO M6*P1.0
2
2
1
TUERCA DE SEGURIDAD M8*1.25
No. DE
PARTE
CÓDIGO DE
MATERIAL PARTE
1
1
1
1
4
1
4
6
6
4
BARRA TRANSVERSAL SUPERIOR
CON DIENTES AJUSTABLES
SOPORTE VERTICAL TRASERO
SOPORTE VERTICAL DELANTERO
REFUERZO TRANSVERSAL LATERAL
REFUERZO TRANSVERSAL TRASERO
BRAZO DERECHO
BRAZO IZQUIERDO
SOPORTE DELANTERO
DEL ASIENTO
SOPORTE TRASERO DEL ASIENTO
ASIENTO
TUBO DEL DESCANSABRAZOS
ARMAZÓN LATERAL DEL
TOLDO EN FORMA DE U
TRAVESAÑO
DELANTERO/TRASERO DEL TOLDO
TORNILLO M6*55
TORNILLO ST4.2*16
TORNILLO M10*90
TORNILLO M6*60
TORNILLO M8*80
PÁGINA 2 DE 7
ALTO ¡NO DEVUELVA ESTE PRODUCTO A LA TIENDA!

Nota:
Las flechas del refuerzo transversal trasero (#5)
deben dar hacia arriba.
Paso 3:
Sujete la barra transversal superior con dientes
ajustables (#1) a los soportes verticales
delantero y trasero (#2 y #3) con ayuda de los
tornillos (#15), las rondanas (#20) y las tuercas
de acero (#25). Repita el mismo procedimiento
para ambos lados. Consulte la figura A, paso 3.
Paso 5:
Sujete el refuerzo transversal trasero (#5) a los
soportes verticales traseros (#3) con ayuda de
los tornillos (#17), las rondanas (#21) y las
tuercas de plástico (#26). Apriete todas las
tuercas de plástico y los tornillos.
Consulte la figura A, paso 5.
V-3
Paso 1
Paso 2
Paso 3
Paso 4
Paso 5
Fig. A
26
17
21
21
Paso 1:
Sujete los soportes verticales delantero y trasero
(#2 y #3) en la parte superior con ayuda de los
tornillos (#15), las rondanas (#20) y las tuercas
de acero (#25). Repita el mismo procedimiento
para ambos lados. Deje los tornillos flojos.
Consulte la figura A, paso 1.
No apriete los tornillos
después del paso 1.
Apriete todos los tornillos
después del paso 5.
Paso 2:
En ambos extremos, inserte los soportes
verticales armados (#2 y #3) en la barra
transversal superior con dientes ajustables (#1).
Consulte la figura A, paso 2.
Paso 4:
Sujete el refuerzo transversal lateral (#4) a los
soportes verticales (#2 y #3) con ayuda de los
tornillos (#16), las rondanas (#21) y las tuercas
de plástico (#26). Repita el mismo
procedimiento para ambos lados.
Consulte la figura A, paso 4.
222
1
1
15
15
20
20
20
20
25
25
26 21 21 16
5
33
23
2
4
4
3
23
3
3
23
3
ENSAMBLADO (Nota: Para unir las tuercas con
los tornillos, coloque siempre una rondana (#20,
#21 o #22) entre el tubo y el tornillo o entre el
tubo y la tuerca.)
PÁGINA 3 DE 7
ALTO ¡NO DEVUELVA ESTE PRODUCTO A LA TIENDA!

V-3
Fig. B
Fig. C
Paso 1
Paso 3
Paso 2
Paso 4
Paso 5
Paso 1
Paso 2
Paso 8:
Inserte los extremos del travesaño
delantero/trasero del toldo (#7) en los
armazones laterales del toldo en forma de U
(#6). Consulte la figura B, paso 4.
Paso 9:
Inserte las cuatro esquinas de los armazones
laterales del toldo en forma de U (#6) en los
bolsillos del toldo (#34).
Consulte la figura B, paso 5.
Paso 7:
Inserte los armazones delantero y trasero del
toldo (#7) en las mangas del toldo (#34).
Consulte la figura B, paso 3.
Paso 6:
Inserte los armazones laterales del toldo en
forma de U (#6) en los conectores
toldo-armazón (#27) y fíjelos con ayuda de los
tornillos (#14). Asegúrese de que los dientes de
los conectores toldo-armazón den hacia
adentro. Consulte la figura B, pasos 1 y 2.
Paso 10:
Sujete los conectores toldo-armazón (#34) del
armazón ensamblado a los dientes ajustables
de la barra transversal superior (#1) con ayuda
de los tornillos de plástico (#28). Repita el
mismo procedimiento para ambos lados.
Consulte la figura C, pasos 1 y 2.
627
34
34
34
34
1
28
27
28
27
7
7
7
7
66
27 14
14
PÁGINA 4 DE 7
ALTO ¡NO DEVUELVA ESTE PRODUCTO A LA TIENDA!

V-3
Paso 11:
Inserte los brazos del asiento (#8 y #9) en los
soportes del asiento (#10 y #11) y sujételos con
ayuda de las cubiertas de plástico para juntas
(#29), los tornillos (#18), las rondanas (#21) y
las tuercas de plástico (#26).
Consulte la figura D, paso 1.
Nota:
1. La etiqueta marcada como “back” (“parte
trasera”) en el brazo derecho del asiento (#8)
debe coincidir con la etiqueta marcada como
“back” (“parte trasera”) del soporte trasero del
asiento (#11).
2. El lado del soporte trasero del asiento (#11)
que tiene los sujetadores de clip debe dar
hacia adentro del columpio y el extremo de
los clips que se abre debe dar hacia arriba
Paso 12:
Desdoble el asiento (#12) y fije el respaldo a los
brazos (#8 y #9) con ayuda de los tornillos (#19),
las rondanas (#22), las juntas de plástico (#30)
y las tuercas de seguridad (#24). Repita el
mismo procedimiento para ambos lados.
Consulte la figura D, paso 2.
Paso 13:
Asegúrese de que el soporte del asiento (#12)
esté completamente insertado en los
sujetadores de clip del soporte trasero del
asiento (#11). Consulte la figura D, paso 3.
Paso 14:
Sujete los tubos de los descansabrazos (#13) a
los brazos del asiento (#8 y #9) con ayuda de
los tornillos (#17), las rondanas (#21) y las
tuercas de plástico (#26). Repita el mismo
procedimiento para ambos lados.
Consulte la figura D, paso 4.
Paso 15:
Enganche los resortes de suspensión (#23) en
la parte superior de los agujeros de los tubos
de los descansabrazos (#13). Repita el mismo
procedimiento para ambos lados.
Consulte la figura D, paso 5.
parte
trasera
parte
trasera
parte trasera
parte trasera
Fig. D
parte
trasera
parte trasera
8
19 22 22 24
30
12
12
11
13
13 13
13 13
13 13 26
26
21 21
21 21
17
17
13
23
23
23
23
29
18
21
21 26
9
8
9
Soporte
Paso 1
Paso 2
Paso 3
Paso 4
Paso 5
parte
trasera
parte
trasera
8
10
11
9
PÁGINA 5 DE 7
ALTO ¡NO DEVUELVA ESTE PRODUCTO A LA TIENDA!

Paso 19:
Verifique que los seguros del soporte trasero
del asiento (#11) estén completamente trabados
siempre que el asiento esté en posición de
columpio. Consulte la figura G - 1 (ASIENTO).
Para colocar el columpio en posición de cama,
destrabe ambos seguros. Consulte la figura
G - 2 (CAMA).
Paso 18:
Coloque los cojines (#35) en el asiento (#12).
Consulte la figura F.
Fig. E
Fig. F
Fig. G
G-1 (ASIENTO) G-2 (CAMA)
V-3
Paso 16:
Inserte el otro extremo de los resortes de
suspensión (#23) en los agujeros de los
soportes diagonales de la barra transversal
superior con dientes ajustables (#1).
Consulte la figura E.
Advertencia:
Asegúrese de que ambos extremos de los
resortes de suspensión (#24) entren
completamente en los agujeros de los soportes
diagonales de la barra transversal superior con
dientes ajustables (#1) y los tubos de los
descansabrazos (#13).
23 23
1
1
35 35 35
12
Paso 17:
Para garantizar la estabilidad de la estructura,
revise que todos los tornillos estén
completamente apretados.
PÁGINA 6 DE 7
ALTO ¡NO DEVUELVA ESTE PRODUCTO A LA TIENDA!
11

Paso 20:
Para colocar el asiento en posición horizontal,
levante los seguros y quite el soporte.
Consulte las figuras H1 y H2.
Luego, inserte el soporte en el refuerzo
transversal trasero (#5). El asiento debe estar
fijo y no moverse en absoluto.
Consulte las figuras H3, H4 y H5.
Advertencias especiales
1. Inspeccione siempre el columpio antes de usarlo.
2. Es esencial que coloque el columpio en una superficie plana dejando un margen de al menos de 6 pies (1.80m)
respecto de cualquier obstrucción, como rejas, cocheras, casas, ramas bajas de árboles, tendederos o cables
eléctricos.
3. Revise periódicamente que las tuercas y los tornillos estén bien apretados.
4. Antes de cada uso, verifique que los resortes de suspensión estén bien fijos.
5. Si hace mucho viento, quite el toldo. De lo contrario, el columpio podría volcarse y dañarse.
6. El fabricante no se hace responsable de ninguna reparación o modificación no autorizada que se le haga al
columpio o sus partes.
7. Aceite regularmente todas las piezas metálicas movibles.
8. El límite de peso es de 750 lbs (340 kg).
V-3
Fig. H
Fig. H1 Fig. H2 Fig. H3 Fig. H4
Fig. H5
Limpieza y mantenimiento
• Lave el marco y las partes de tela con agua y jabón suave, enjuáguelos muy bien y déjelos secar
completamente. No aplique blanqueadores, ácidos ni ningún otro solvente al marco ni a las partes de tela.
• Los cojines y el toldo solo se pueden lavar superficialmente con agua y jabón suave o con espuma comercial
para limpiar muebles, en caso necesario. Si los lava, enjuáguelos bien y póngalos a secar colgados. No los lave
a máquina ni en seco.
• Se recomienda cubrir el columpio con una funda cuando no esté en uso.
• Revise y apriete todos los tornillos y medios de fijación periódicamente para garantizar el funcionamiento
adecuado y la seguridad de su columpio.
• Para prolongar la vida y la belleza de su columpio, le recomendamos almacenarlo en un lugar seco y bien
protegido en las temporadas del año en que no lo use.
Advertencia:
Para evitar el peligro de asfixia, mantenga las
bolsas de plástico y las piezas pequeñas
fuera del alcance de bebés y niños.
Garantía
•Este producto está cubierto por una garantía limitada de un año con Courtyard Creations Inc.
•Para cualquier reclamación de la garantía es necesario presentar el comprobante de compra (recibo de caja
registradora con fecha).
•El cliente será responsable por los cargos de empaque y envío a y desde el centro de servicio.
PÁGINA 7 DE 7
ALTO ¡NO DEVUELVA ESTE PRODUCTO A LA TIENDA!
La tienda donde adquirió este artículo no tiene partes
sueltas en existencia.
Si necesita alguna pieza,
ya sea por extravío o daño,
¡ALTO!
¿Le falta alguna pieza?
No es necesario que regrese
a la tienda
Lo atenderemos de 9:00 am a 4:30 pm,
hora del Este, de lunes a viernes
Si requiere más ayuda,
escríbanos a
[email protected]
llame sin costo al:
TEL.: [phone]
FAX: [phone]
LEA ESTAS INSTRUCCIONES COMPLETAMENTE ANTES DE EMPEZAR EL ARMADO
SEPARE E IDENTIFIQUE TODAS LAS PARTES Y ASEGÚRESE DE
QUE TENGA TODAS LAS PARTES DE LA LISTA.
SI NO ENCUENTRA TODAS LAS PARTES DE LA LISTA, REVISE EL
MATERIAL DE EMPAQUE. LAS PARTES PEQUEÑAS A VECES SE
SEPARAN DURANTE EL TRASLADO.
SI TIENE DIFICULTADES PARA ENSAMBLAR EL PRODUCTO O SI
ALGUNA PIEZA ESTÁ DAÑADA O FALTA, LLAME A LA LÍNEA DE
AYUDA AL 1-877-539-7436 ANTES DE DEVOLVER EL PRODUCTO A
LA TIENDA.
CUANDO LLAME, PROPORCIONE LA SIGUIENTE INFORMACIÓN:
1-NÚMERO DE MODELO DEL PRODUCTO
2-NÚMERO DE PARTE Y CÓDIGO DE MATERIAL SEGÚN LA LISTA DE
PARTES
LA MAYORÍA DE LOS PROBLEMAS PUEDEN RESOLVERSE SIN
NECESIDAD DE DEVOLVER EL PRODUCTO A LA TIENDA.
