CRH Leviat HALFEN WDK User manual

®
HALFEN WDK INST_WDK 11/15
Assembly Instructions • Montageanleitung • Montagehandleiding • Instrucciones de
montaje • Instrukcja montażu • Montážní návod •Montaj Kılavuzu
HALFEN Plastic
Wind Anchors WDK
DHALFEN Kunststoff-
Windanker WDK
GB

2© 2020 HALFEN · INST_WDK 11/15 · www.halfen.com
HALFEN WDK Assembly Instructions
Deutsch English
f
≥ 80
f
b


Plastic wind anchor WDK-3,0 for push-through installation
Step 1: At the precast plant
Steps 2–6: On the construction site
2. Installation of the threaded rod WDK-M
WDK-E insert component
Concrete façade panel
Threaded tube Extension Ring plate
• Screw the threaded tube in the recess tube 
using a SW27 socket wrench.
• Attach necessary extension onto the threaded tube.
• Attach the ring plate to the threaded tube or the extensions.
• Preset the distance (b) by turning the threaded tube.
Application:
Plastic wind anchor for precast concrete façade panels
for push- through installation

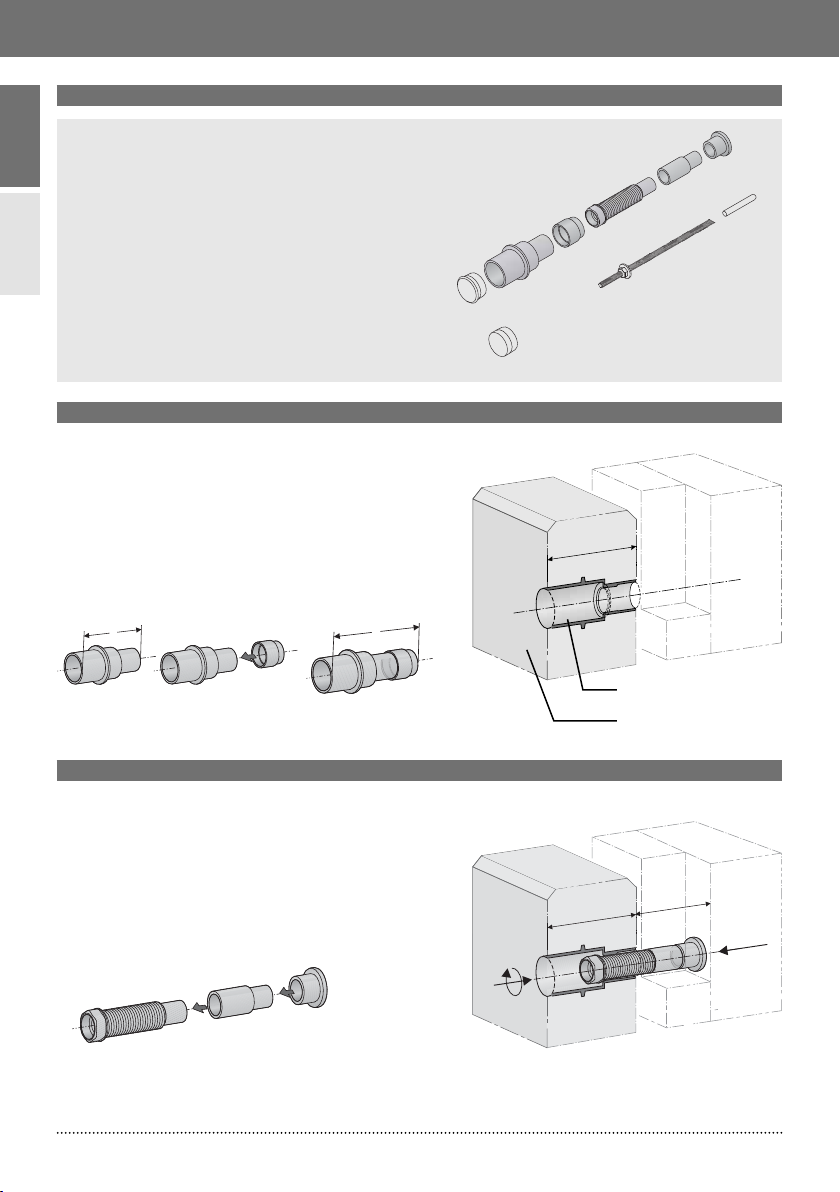

Components

WDK-E: Installation component

WDK-E… VRL: WDK-E…extension

WDK-M: Assembly component

WDK-M… VRL: WDK-M…extension

WDK-M: Assembly component ring plate

WDK-STR: Plug with rim

WDK-STO: Plug without rim

WDK-DUE: Anchor bolt and

mortar capsule


















f
1. Installation of the WDK-E installation component
Recess tube Extension

• The recess tube (if necessary with extension ) is cast
into the concrete at the specified position with the larger
pipe diameter towards the outer-surface of the façade panel.
• The recess tube can be shortened by up to 20mm at the
back of the panel if the panel thickness is less than 100mm.
• Extensions are required for the recess tube if the panel thick-
ness is greater than 120 mm.
f

3
© 2020 HALFEN · INST_WDK 11/15 · www.halfen.com
HALFEN WDK Assembly Instructions
Deutsch English
3. Align the façade panel and drill the required hole
• Align the façade panel.
• Drilling: Drill a bore hole through the
threaded tube into the concrete.
Drill diameter 12 mm
Avoid damaging the plastic parts!
Clamp a square piece of timber between
the façade panel and the concrete.


4. Installing of the mortar capsule
and the anchor rod
• Clean the bore hole and insert the mortar capsule 
(→ see also next page: „Cleaning“)
Anchor bolt M10 thread (stainless steel A4)
Mortar capsule
• Drive in anchor rod using a hammer
drill with the provided setting tool.


Minimum edge distances [mm]
Façade panel 80
Support element 45
≥ 120
90
b
Observe the curing period!
(→ see also table "Processing and curing periods"
on the next page)
For further information on step 4:
→see next page
i

4© 2020 HALFEN · INST_WDK 11/15 · www.halfen.com
HALFEN WDK Assembly Instructions
Deutsch English
6. Close the recess
• Close the recess tube with plug or.
Plug without rim WDK-STO 
Plug with rim WDK-STR 


Working times and curing periods
Temperature [°C] in the drill hole Minimal curing period *
≥ +30°C 10 minutes
≥ +20°C 20 minutes
≥ +5°C 1 hour
≥ +0°C 5 hours
≥ −5°C 5 hours
*values apply for dry concrete in the support element
Cleaning
• Clean the drill hole by using a blow-out pump
and then use a cleaning-brush to remove any dust .
Then repeat this procedure ( and ).
• The cleaning brush and blow-out pump are ordered separately.
These articles can be ordered directly from HALFEN.
See the current HALFEN price list, section "Bolts, Accessories".
Curing with wire brush
with wire brush
with compressed air
with compressed air
i
i
B
b

5. Final Assembly
• Screw the nut and washer loosely onto the anchor rod.
• Adjust the distance (b) by turning the threaded tube 
with a socket wrench.
• After curing tighten the nut and washer with a torque
of 20 Nm.
If more than two extensions are used, additional spacer bolts (e.g. DS13) must be installed at a distance
of approximately 15–30 cm from the WDK.

5
© 2020 HALFEN · INST_WDK 11/15 · www.halfen.com
Deutsch English
HALFEN WDK Montageanleitung
f
≥ 80
f
b


Kunststoff-Windanker WDK-3,0 für Durchsteckmontage
Schritt 1: Im Fertigteilwerk
Schritte 2–6: Auf der Baustelle
2. Montage des Gewinderohrs WDK-M
Einbauteil WDK-E
Beton-Fassadenplatte
Gewinderohr Verlängerungsstück Ringplatte
• Gewinderohr mittels Steckschlüssel SW27 in das
Aussparungsrohr eingeschrauben.
• Eventuell erforderliche Verlängerungsstücke auf
das Gewinderohr aufstecken.
• Ringplatte auf das Gewinderohr bzw. Verlängerungsstück
aufstecken.
• Wandabstand (b) durch Drehen des Gewinderohrs einstellen.
Anwendung:
Windanker für Stahlbeton-Fassadenplatten zur
Durchsteckmontage aus glasfaserverstärktem Kunststoff
Bestandteile

WDK-E: Einbauteil

WDK-E… VRL: WDK-E…Verlängerungsstück

WDK-M: Montageteil

WDK-M… VRL: WDK-M…Verlängerungsstück

WDK-M: Montageteil Ringplatte

WDK-STR: Stopfen mit Rand

WDK-STO: Stopfen ohne Rand

WDK-DUE: Ankerstange und

Mörtelpatrone


















f
1. Montage des Einbauteils WDK-E
Aussparungsrohr Verlängerungsstück

• Aussparungsrohr (ggf. mit Verlängerungsstück )
an der vorgesehenen Position mit dem größeren Rohrdurch-
messer nach Außen in das Fassadenelement einbetonieren.
• Bei Plattenstärken f <100mm kann das Aussparungsrohr 
am innen liegenden Ende bis zu 20mm gekürzt werden.
• Bei Plattenstärken >120 mm müssen zusätzliche Verlänge-
rungsstücke für das Aussparungsrohr verwendet werden.
f

6© 2020 HALFEN · INST_WDK 11/15 · www.halfen.com
Deutsch English
HALFEN WDK Montageanleitung
3. Fassadenplatte ausrichten und Bohrloch herstellen
• Fassadenplatte ausrichten.
• Bohren:Durch das Gewinderohr ein Loch in den
Ortbeton bohren.
Bohrer 12 mm
Kunststoffteile nicht beschädigen!
Beispielsweise kann ein Kantholz zwischen
Element und Ortbeton als Puffer einklemmt
werden.


4. Montage Mörtelpatrone und Ankerstange
• Bohrloch säubern und Mörtelpatrone einführen
(→ siehe Darstellung „Säubern“ auf der folgenden Seite)
Ankerstange Gewinde M10 (Edelstahl A4)
Mörtelpatrone
• Ankerstange mit Schlagbohrmaschine und
mitgeliefertem Setzwerkzeug eintreiben.


Mindestrandabstände [mm]
Fassadenplatte 80
Tragelement 45
≥ 120
90
b
Aushärtezeit beachten!
(→ siehe auch Tabelle „Verarbeitungs- und
Aushärtezeiten“ auf der folgenden Seite)
Zusätzliche Informationen zu Schritt 4:
→siehe folgende Seite
i

7
© 2020 HALFEN · INST_WDK 11/15 · www.halfen.com
Deutsch English
HALFEN WDK Montageanleitung
6. Aussparung schließen
• Aussparungsrohr mit Stopfen oder verschließen.
Stopfen ohne Rand WDK-STO 
Stopfen mit Rand WDK-STR 


Verarbeitungs- und Aushärtezeiten
Temperatur [°C] im Bohrloch Minimale Aushärtezeit *
≥ +30°C 10 Minuten
≥ +20°C 20 Minuten
≥ +5°C 1 Stunde
≥ +0°C 5 Stunden
≥ −5°C 5 Stunden
*Werte gelten für trockenen Beton
Säubern
• Das Bohrloch reinigen durch Ausblasen mit einer Ausblaspumpe
und durch anschließendes Ausbürsten mit einer Reinigungsbürste .
Diesen Vorgang anschließend wiederholen ( und ).
• Ausblaspumpe und Reinigungsbürste bitte separat bestellen.
Die Artikel können auch direkt bei HALFEN bezogen werden,
siehe aktuelle Preisliste im Kapitel "Schrauben, Zubehör".
Aushärten mit Reinigungsbürste
mit Reinigungsbürste
mit Ausblaspumpe
mit Ausblaspumpe
i
i
B
b

5. Abschliessende Montage
• Unterlegscheibe und Mutter lose aufdrehen.
• Wandabstand (b) durch drehen des Gewinderohrs 
mittels Steckschlüssel einstellen.
• Nach Erhärten des Mörtels im Bohrloch Mutter
mit 20 Nm anziehen.
Bei Verwendung von mehr als zwei Verlängerungsstücken , müssen zusätzliche Abstandsschrauben
(z. B. DS13) im Abstand von ca. 15–30 cm vom WDK, zur Druckaufnahme herangezogen werden.
