Crown Ct15212 User manual

2

Inhalt / Content / Sommaire / Indice / Contenido / Índice / İçindekiler /

Zawartość / Obsah / Obsah / Conţinut / Съдържание / Περιεχόμενο /

Содержание / Зміст / Turinys / Мазмұны /

Deutsch

Erklärende Zeichnungen ��Seiten

Allgemeine sicherheitshinweise, Gebrauchsanweisung �� Seiten

5 - 8

9 - 16

English

Explanatory drawings ��pages

General safety rules, instructions manual �� pages

5 - 8

17 - 23

Français

Dessins explicatifs ��pages

Recommandations générales de sécurité, mode d'emploi �� pages

5 - 8

24 - 31

Italiano

Disegni esplicativi �� pagine

Precauzioni generali di sicurezza, manuale istruzioni �� pagine

5 - 8

32 - 39

Español

Dibujos explicativos �� páginas

Recomendaciones generales de seguridad, manual de instrucciones �� páginas

5 - 8

40 - 47

Português

Esboços explicativos �� páginas

Recomendações gerais de segurança, manual de instruções �� páginas

5 - 8

48 - 55

Türkçe

Açıklayıcı resimler �� sayfalar

Genel güvenlik tavsiyeleri, kullanım kılavuzu �� sayfalar

5 - 8

56 - 62

Polski

Rysunki objaśniające �� strony

Ogólne zalecenia w zakresie zasad bezpieczeństwa, instrukcja obsługi �� strony

5 - 8

63 - 70

3

Inhalt / Content / Sommaire / Indice / Contenido / Índice / İçindekiler /

Zawartość / Obsah / Obsah / Conţinut / Съдържание / Περιεχόμενο /

Содержание / Зміст / Turinys / Мазмұны /

Česky

Vysvětlující výkresy �� strany

Obecné bezpečnostní pokyny, provozní příručka �� strany

5 - 8

71 - 77

Slovensky

Vysvetľujúce výkresy �� strany

Všeobecné bezpečnostné pokyny, prevádzková príručka �� strany

5 - 8

78 - 84

Română

Desene explicative �� pagini

Recomandări generale privind siguranţa, manual de instrucţiuni �� pagini

5 - 8

85 - 92

Български

Пояснителни чертежи �� страници

Общи указания по техника на безопасност, наръчник с инструкции �� страници

5 - 8

93 - 100

Ελληνικά

Επεξηγηματικά σχέδια �� σελίδες

Γενικές οδηγίες ασφάλειας προστασίας από δυστυχήματα, εγχειρίδιο οδηγιών �� σελίδες

5 - 8

101 - 108

Русский

Пояснительные рисунки ��страницы

Общие указания по ТБ, инструкция по эксплуатации �� страницы

5 - 8

109 - 117

Украïнська

Пояснювальні малюнки �� сторінки

Загальні вказівки по ТБ, iнструкція з експлуатації �� сторінки

5 - 8

118 - 125

Lietuviškai

Aiškinamieji brėžiniai ��puslapiai

Bendrieji saugaus darbo su technika nurodymai, naudojimo instrukcija �� puslapiai

5 - 8

126 - 132

4

Inhalt / Content / Sommaire / Indice / Contenido / Índice / İçindekiler /

Zawartość / Obsah / Obsah / Conţinut / Съдържание / Περιεχόμενο /

Содержание / Зміст / Turinys / Мазмұны /

Қазақ тілі

Түсіндіргіш әлеміштер ��беттер

Жалпы қауіпсіздік жөніндегі ұсыныстар, пайдалану нұсқаулығы �� беттер

5 - 8

133 - 140

��

�� 5 - 8

141 - 147

��

5 - 8

148 - 154

5

6

7

8

9

Deutsch

Geräuschinformation

Tragen Sie bei einem Schalldruck

über 85 dB(A) einen Gehörschutz.

Konformitätserklärung

Wir erklaren in alleiniger Verantwortung, dass das

unter "Elektrowerkzeug - technische Daten" beschrie-

bene Produkt allen einschlagigen Bestimmungen der

Richtlinien 2006/42/EC einschlieslich ihrer Anderun-

gen entspricht und mit folgenden Normen uberein-

stimmt: EN 60745-1, EN 60745-2-11�

Zertizierungs- Wu Cunzhen

manager

Merit Link International AG

Stabio, Schweiz, 05�10�2017

WARNUNG - Der Benutzer muss die Be-

dienungsanleitung lesen, um die Verlet-

zungsgefahr zu verringern!

Allgemeine Sicherheitsvorschriften

WARNUNG! Lesen Sie alle Sicherheits-

hinweise und Anweisungen. Nichtbe-

achtung der Warnungen und Anweisungen

kann zum Stromschlag, Brand und / oder zu

schweren Verletzungen führen�

Bewahren Sie alle Warnungen und Anweisungen

für die Zukunft auf.

Der Begriff "Elektrowerkzeug" in den Warnhinwei-

sen bezieht sich auf Ihr netzbetriebenes (kabelge-

bunden) oder batteriebetriebenes (kabellos) Elekt-

rowerkzeug�

Elektrowerkzeug - technische Daten

Stichsäge CT15212 CT15189

Elektrowerkzeug - Code [220-230 V ~50/60 Hz] 420671 420688

Nennaufnahme [W] 550 710

Ausgangsleistung [W] 270 350

Stromstärke bei Spannung 110-127 V [A]

220-230 V [A] 4�3

2�4 6

3�1

Hubzahl ohne Last [min-1]700-3000 700-3000

Hublänge des Sägeblattes [mm]

[Zoll] 18

45/64" 26

1-1/32"

Pendel • •

Max. Winkelstellung des Gehäuses (links / rechts) 45°/45° 45°/45°

Max. Schneidfähigkeit:

- Holz [mm]

[Zoll] 65

2-9/16" 85

3-11/32"

- Aluminium [mm]

[Zoll] 10

25/64" 20

25/32"

- Stahl [mm]

[Zoll] 6

15/64" 10

25/64"

Gewicht [kg]

[lb] 1,9

4�19 2,9

6�39

Schutzklasse

Schalldruck [dB(A)] 86,8 88,5

Schallleistung [dB(A)] 97,8 99,6

Beschleunigung [m/s2]6,7 5,42

10

Deutsch

Sicherheit am Arbeitsplatz

•Halten sie Ihren Arbeitsbereich sauber und auf-

geräumt. Unordnung und unbeleuchtete Arbeitsberei-

che können zu Unfällen führen�

•Arbeiten Sie mit dem Elektrowerkzeug nicht in

explosionsgefährdeter Umgebung, in der sich

brennbare Flüssigkeiten, Gase oder Stäube ben-

den. Elektrowerkzeuge erzeugen Funken, die Staub

oder Dämpfe entzünden können�

•Halten Sie Kinder und andere Personen während

des Betriebs des Elektrowerkzeugs fern. Bei Un-

achtsamkeit können Sie die Kontrolle über das Werk-

zeug verlieren�

Elektrische Sicherheit

•Die Anschlussstecker des Elektrowerkzeugs

müssen in die Steckdose passen. Der Stecker darf

in keiner Weise verändert werden. Verwenden sie

keine Adapterstecker gemeinsam mit schutzge-

erdeten Elektrowerkzeugen. Unveränderte Stecker

und passende Steckdosen reduzieren das Risiko ei-

nes Stromschlags�

•Vermeiden Sie Körperkontakt mit geerdeten

Oberächen wie etwa Rohren, Heizungen, Herden

und Kühlschränken. Es besteht ein erhöhtes Risiko

eines Stromschlags, wenn Ihr Körper geerdet ist�

•Halten Sie das Elektrowerkzeug von Regen oder

Nässe fern. Wenn Wasser in das Elektrowerkzeug

eindringt, erhöht sich das Risiko eines Stromschlags�

•Nutzen Sie das Kabel nur bestimmungsgemäß.

Verwenden Sie das Kabel niemals zum Tragen, Zie-

hen oder Trennen des Elektrowerkzeugs. Halten

Sie das Kabel fern von Hitze, Öl, scharfen Kanten

oder beweglichen Teilen. Beschädigte oder verwi-

ckelte Kabel erhöhen das Risiko eines Stromschlags�

•Wenn Sie mit einem Elektrowerkzeug im Freien

arbeiten, verwenden sie nur Verlängerungskabel,

die für den Außenbereich zugelassen sind. Die

Verwendung eines für den Außenbereich zugelasse-

nen Verlängerungskabels verringert das Risiko eines

Stromschlages�

•Falls sich der Einsatz eines Elektrowerkzeugs in

einer feuchten Umgebung nicht vermeiden lässt,

verwenden Sie einen Fi-Schutzschalter. Die Ver-

wendung eines Fi-Schutzschalters verringert das Risi-

ko eines Stromschlags� HINWEIS! Der Begriff "Fehler-

stromschutzeinrichtung (RCD)" kann durch den Begriff

"Fehlerstromschutzschalter (GFCI)" oder "Fehlerspan-

nungsschutzschalter (ELCB)" ersetzt werden�

•Warnung! Vermeiden Sie Kontakt mit den freilie-

genden Metalloberächen am Getriebe, an der Ab-

schirmung etc�, da ansonsten die Gefahr eines Strom-

schlags droht�

Persönliche Sicherheit

•Seien Sie aufmerksam, achten sie darauf, was

sie tun, und gehen sie mit Vernunft an die Arbeit

mit einem Elektrowerkzeug. Benutzen sie das

Elektrowerkzeug nicht, wenn Sie müde sind oder

unter dem Einuss von Drogen, Alkohol oder Me-

dikamenten stehen. Ein Moment der Unachtsamkeit

beim Gebrauch des Elektrowerkzeugs kann ernsthafte

Verletzungen zur Folge haben�

•Tragen Sie persönliche Schutzausrüstung. Tra-

gen Sie immer einen Augenschutz. Das Tragen

persönlicher Schutzausrüstung, wie Staubmaske,

rutschfeste Sicherheitsschuhe, Schutzhelm oder Ge-

hörschutz je nach Art und Einsatz des Elektrowerkzeu-

ges verringert das Risiko von Personenschäden�

•Verhindern Sie ein unbeabsichtigtes Einschal-

ten des Elektrowerkzeugs. Vergewissern Sie sich,

dass der Schalter in der Aus-Stellung ist, bevor Sie

das Elektrowerkzeug an die Stromquelle und / oder

Batterie anschließen, in die Hand nehmen oder

transportieren. Wenn Sie beim Tragen des Elektro-

werkzeugs den Finger am Schalter haben oder das

Elektrowerkzeug eingeschaltet an die Stromversor-

gung anschließen, kann dies zu Unfällen führen�

•Bevor das Elektrowerkzeug eingeschaltet wird,

entfernen Sie alle Einstellschlüssel oder Schrau-

benschlüssel. Ein Schraubenschlüssel oder Einstell-

schlüssel, der sich in einem rotierenden Teil des Elek-

trowerkzeugs bendet, kann zu Verletzungen führen.

•Überschätzen Sie sich nicht. Sorgen sie für ei-

nen sicheren Stand und halten Sie jederzeit das

Gleichgewicht. Dadurch können Sie das Elektrowerk-

zeug in unerwarteten Situationen besser kontrollieren�

•Tragen Sie geeignete Kleidung. Tragen Sie kei-

ne weite Kleidung oder Schmuck. Halten Haare,

Kleidung und Handschuhe fern von beweglichen

Teilen. Lockere Kleidung, Schmuck oder lange Haare

können von sich bewegenden Teilen erfasst werden�

•Wenn die Werkzeuge für den Anschluss von

Staubabsaugung und Sammeleinrichtungen vor-

gesehen sind, vergewissern Sie sich, dass diese

ordnungsgemäß angeschlossen sind und richtig

verwendet werden. Verwendung dieser Einrichtun-

gen kann Gefährdungen durch Staub verringern�

•Lassen Sie sich nicht durch Vertrautheit mit dem

Produkt (durch wiederholten Gebrauch erworben)

von der strikten Einhaltung der Sicherheitsvor-

schriften für das vorliegende Produkt abhalten.

Eine unvorsichtige Handlung kann in Sekundenbruch-

teilen zu schweren Verletzungen führen�

•Warnung! Elektrowerkzeuge können während des

Betriebs ein elektromagnetisches Feld erzeugen� Die-

ses Feld kann unter Umständen aktive oder passive

medizinische Implantate beeinussen. Um das Risiko

von schweren oder tödlichen Verletzungen zu vermei-

den empfehlen wir, dass sich Personen mit medizini-

schen Implantaten mit Ihrem Arzt und dem Implanta-

thersteller beraten, bevor Sie dieses Elektrowerkzeug

verwenden�

Nutzung und Pege des Elektrowerkzeugs

•Personen mit beschränkten psychophysischen oder

geistigen Fähigkeiten sowie Kinder können das Elekt-

rowerkzeug nicht benutzen, wenn sie nicht überwacht

werden oder über die Verwendung des Elektrowerk-

zeugs von einer Person unterwiesen wurden, die für

ihre Sicherheit verantwortlich ist�

•Überlasten Sie das Elektrowerkzeug nicht. Ver-

wenden Sie für ihre Arbeit das dafür bestimmte

Elektrowerkzeug. Mit dem passenden Elektrowerk-

zeug arbeiten Sie besser und sicherer im angegebe-

nen Leistungsbereich�

•Benutzen Sie das Elektrowerkzeug nicht, wenn

es sich mit dem Schalter nicht ein- und ausschal-

ten lässt. Ein Elektrowerkzeug, das sich nicht ein-

oder ausschalten lässt, ist gefährlich und muss repa-

riert werden�

•Trennen sie das Elektrowerkzeug von der Strom-

versorgung bzw. der Batterie, bevor Sie Einstel-

lungen vornehmen, Zubehör wechseln oder das

11

Deutsch

Elektrowerkzeug lagern. Diese vorbeugenden Si-

cherheitsmaßnahmen vermindern das Risiko, dass

das Werkzeug versehentlich eingeschaltet wird�

•Bewahren Sie unbenutzte Elektrowerkzeuge au-

ßerhalb der Reichweite von Kindern auf. Lassen

Sie Personen das Werkzeug nicht benutzen, die

mit dem Elektrowerkzeug oder diesen Anweisun-

gen nicht vertraut sind. Die Elektrowerkzeuge kön-

nen gefährlich sein, wenn sie von unerfahrenen Per-

sonen benutzt werden�

•Die Elektrowerkzeuge müssen gewartet wer-

den. Prüfen Sie, ob bewegliche Teile einwandfrei

funktionieren und nicht klemmen, ob Teile gebro-

chen oder so beschädigt sind, dass die Funktion

des Elektrowerkzeugs beeinträchtigt ist. Lassen

Sie beschädigte Teile vor dem Einsatz des Elekt-

rowerkzeugs reparieren. Viele Unfälle werden durch

schlecht gewartete Elektrowerkzeuge verursacht�

•Halten Sie die Schneidewerkzeuge scharf und

sauber. Sorgfältig gepegte Schneidwerkzeuge mit

scharfen Schneidkanten verklemmen sich weniger

und sind leichter zu führen�

•Verwenden Sie das Elektrowerkzeug, das Zube-

hör, die Einsätze etc. in Übereinstimmung mit die-

sen Anweisungen unter Berücksichtigung der Ar-

beitsbedingungen und der auszuführenden Arbeit.

Eine Benutzung des Elektrowerkzeugs für andere als

die bestimmungsgemäßen Zwecke kann zu einer ge-

fährlichen Situation führen�

•Halten Sie die Handgriffe und Greifächen tro-

cken, sauber und frei von Öl und Fett. Rutschige

Handgriffe und Greifächen verhindern eine sichere

Handhabung und Kontrolle über das Werkzeug in un-

erwarteten Situationen�

•Benutzen Sie den Zusatzgriff bei der Arbeit mit dem

Elektrowerkzeug, weil er ein hilfreiches Hilfsmittel bei

der Handhabung des Elektrowerkzeugs ist� Das richti-

ge Halten des Elektrowerkzeugs kann das Risiko von

Unfällen und Verletzungen reduzieren�

Service

•Lassen sie das Elektrowerkzeug nur von quali-

ziertem Fachpersonal und nur mit Original-Ersatz-

teilen reparieren. Damit wird sichergestellt, dass die

Sicherheit des Elektrowerkzeugs erhalten bleibt�

•Befolgen Sie die Anweisungen zum Schmieren und

Wechseln von Zubehörteilen�

Spezielle Sicherheitshinweise

Fassen sie das Elektrowerkzeug nur an isolierten

Griffächen an, wenn sie Arbeiten ausführen, bei

denen das Einsatzwerkzeug verborgene Strom-

leitungen oder das eigene Netzkabel treffen kann.

Kontakt mit einer spannungsführenden Leitung setzt

auch freiliegende Metallteile des Elektrowerkzeuges

unter Spannung und führt zu einem Stromschlag�

Sicherheitshinweise für die Verwendung

des Elektrowerkzeugs

•Befestigen Sie das Werkstück� Verwenden Sie eine

Befestigungsvorrichtung oder einen Schraubstock, um

das Werkstück sicher und stabil zu befestigen�

•Wenn bei der Arbeit schädlicher, brennbarer oder

explosiver Staub entsteht, sind die notwendigen und

ordnungsgemäßen Sicherheitsmaßnahmen zu ergrei-

fen� Während des Betriebs wird beispielsweise Staub

erzeugt, der Krebs verursachen kann� Verwenden Sie

bitte Staubabsaugung und Spänenauffangvorrichtung

und tragen Sie eine Staubmaske bei der Arbeit�

•Halten Sie den Arbeitsplatz aufgeräumt und sauber�

Gemischte Materialien sind extrem gefährlich� Leicht-

metallstaub würde sich leicht entammen und explo-

dieren�

•Verarbeiten Sie keine Materialien, die Asbest ent-

halten� Asbest ist eine krebserregende Substanz�

•Legen Sie das Elektrowerkzeug erst dann ab, wenn

das Sägeblatt vollständig zum Stillstand gekommen

ist�

•Verwenden Sie das Elektrowerkzeug nicht, wenn

das Kabel beschädigt ist� Wenn das Netzkabel beschä-

digt oder defekt ist, berühren Sie es nicht und ziehen

Sie den Stecker sofort heraus� Die Verwendung von

beschädigtem Kabel würde zum Stromschlag führen�

•Halten Sie die Hände fern vom Sägebereich� Es

ist verboten, den unteren Teil des Werkstücks mit der

Hand zu halten� Sie würden sich in die Hand schnei-

den, wenn Sie das Sägeblatt mit der Hand berühren�

•Zuerst das Elektrowerkzeug starten und erst dann

das Elektrowerkzeug in die Nähe des zu verarbei-

tenden Werkstücks bringen� Wenn das Sägeblatt im

Werkstück stecken bleibt, wird es Rückschlag des

Elektrowerkzeugs zur Folge haben�

•Achtung: Die Grundplatte muss während des Sä-

gens an das Werkstück anliegen� Wenn das Sägeblatt

abgelenkt ist, wird es brechen und das Elektrowerk-

zeug wird zurückschlagen�

•Wenn die Arbeit abgeschlossen ist, trennen Sie die

Stromversorgung von dem Elektrowerkzeug und neh-

men Sie das Sägeblatt erst dann ab, wenn das Elek-

trowerkzeug vollständig zum Stillstand gekommen

ist� Das Elektrowerkzeug wird auf diese Weise nicht

zurückschlagen und es kann sicher abgelegt werden�

•Verwenden Sie nur unbeschädigte und rissfreie Sä-

geblätter� Gebeugte oder stumpfe Sägeblätter würden

leicht brechen und einen Rückschlag des Elektrowerk-

zeuges verursachen�

•Nach dem Abschalten des Elektrowerkzeugs darf

das bewegte Sägeblatt nicht durch Aufbringen von

Kraft auf die Seitenäche abgebremst werden, weil es

zur Beschädigung oder Brechen des Sägeblatts und

weiter zum Rückschlag führen würde�

•Benutzen Sie einen geeigneten Detektor, um festzu-

stellen, ob es im Arbeitsbereich verdeckte Stromkabel

und Rohrleitungen gibt und bitten Sie bei Bedarf die

örtliche Bauorganisation um Hilfe� Wenn ein Stromka-

bel während der Arbeit abgeschnitten würde, würde es

Brandkatastrophe und Stromschlag zur Folge haben�

Beschädigte Gasleitung würde explodieren� Wenn

eine Wasserleitung abgeschnitten würde, würde es

Sachschaden und Stromschlag zur Folge haben�

•Fixieren Sie das Stichsägeblatt fest im Sägeblatthal-

ter� Überprüfen Sie regelmäßig, ob das Sägeblatt noch

fest sitzt�

•Entfernen Sie vor Beginn des Arbeitsvorgangs alle

Metallobjekte aus dem Material (Nägel, Schrauben,

Ösen, etc�)�

•Den Motor nicht unter Last anhalten�

•Achten Sie während der Arbeit auf das Netzkabel,

es sollte immer hinter Ihnen liegen� Lassen Sie nicht

zu, dass es sich um Ihre Arme oder Beine wickelt�

•Sollte die Stromversorgung während des Ge-

brauchs unterbrochen werden, sollten Sie das Gerät

umgehend ausschalten "Off", damit die Maschine nicht

ungewollt wieder einschaltet�

12

Deutsch

•Nach Ausschalten des Elektrowerkzeugs bewegt

sich das Stichsägeblatt noch einige Zeit mechanisch

weiter, legen Sie das Elektrowerkzeug erst zur Seite

wenn das Stichsägeblatt vollständig still steht�

•Das Stichsägeblatt wird beim Arbeiten sehr heiß, be-

führen Sie es also nicht bis es vollständig abgekühlt ist�

Achtung: Chemikalien, die im Staub ent-

haltenen sind, der beim Schleifen, Trenn-

schleifen, Schneiden, Sägen, Bohren

und anderen Tätigkeiten der Bauindust-

rie entsteht, können Krebs, angeborene Fehler

verursachen oder fruchtbarkeitsschädigend sein.

Das Ion einiger chemischen Substanzen ist:

•Vor jeder Reparatur und Austauscharbeiten an

der Maschine, muss der Netzstecker zunächst he-

rausgezogen werden;

•Der transparente Siliciumdioxid und andere Mau-

erwerksprodukte in Mauerziegeln und im Zement;

Kupfer-Chrom-Arsen (CCA) im Holz mit chemischer

Behandlung� Der Grad der Schäden durch diese

Substanzen ist von der Häugkeit der Ausführung

dieser Arbeiten abhängig� Wenn Sie den Kontakt mit

diesen chemischen Substanzen reduzieren wollen,

arbeiten Sie an einer Stelle mit Belüftung und ver-

wenden sie Geräte mit Sicherheitszertikaten (wie

etwa Staubmaske mit Feinstaublter).

In der Gebrauchsanweisung verwendete

Symbole

Die folgenden Symbole werden in der Gebrauchs-

anweisung verwendet, bitte ihre Bedeutung merken�

Die korrekte Interpretation der Symbole ermöglicht

die korrekte und sichere Nutzung des Elektrowerk-

zeuges�

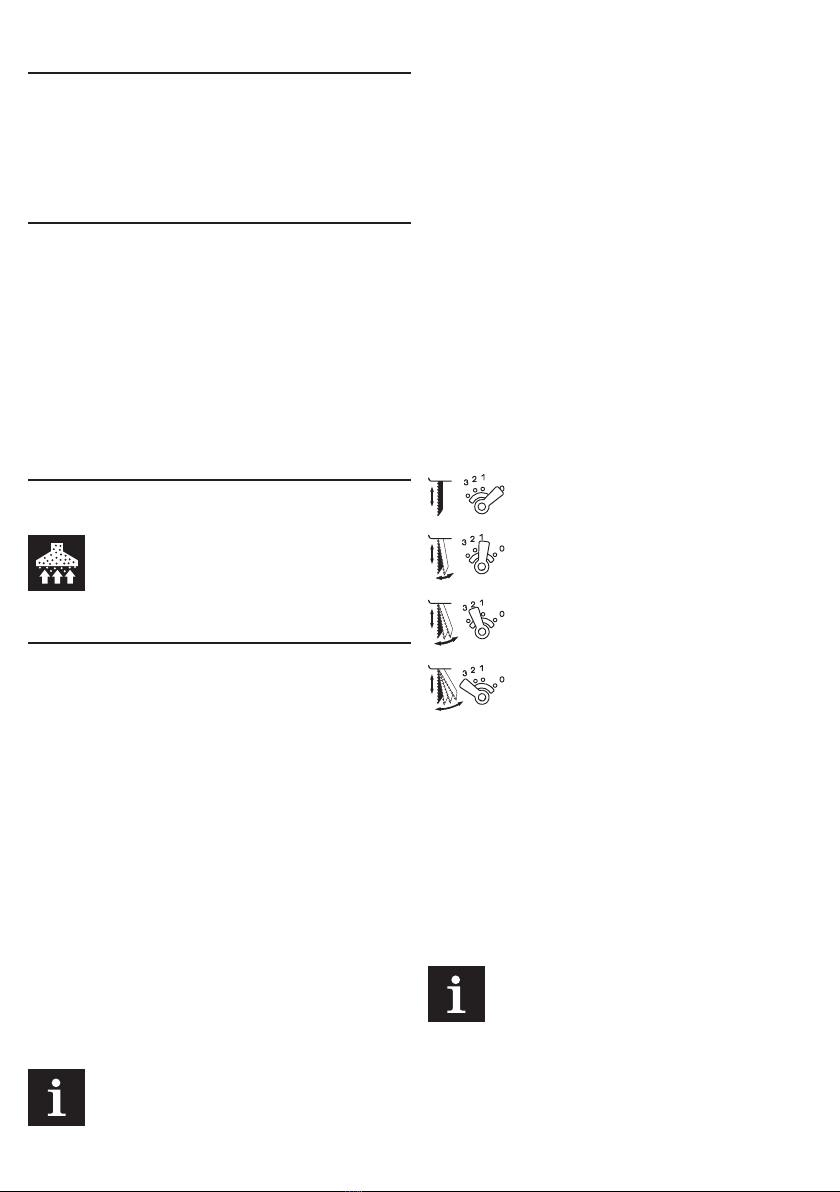

Symbol Bedeutung

Stichsäge

Grau markierte Sektionen -

weicher Griff (mit isolierter

Oberäche).

Seriennummernaufkleber:

CT �� - Modell;

XX - Datum der Herstellung;

XXXXXXX - Seriennummer�

Alle Sicherheitsregelungen

und Anweisungen lesen�

Sicherheitsbrille tragen�

Ohrenschutz tragen�

Symbol Bedeutung

Eine Staubschutzmaske tra-

gen�

Das Elektrowerkzeug vor

der Installation bzw� Umstel-

lung von der Stromversor-

gung abtrennen�

Bewegungsrichtung�

Umdrehungsrichtung�

Geschlossen�

Offen�

Doppelte Isolier- / Schutz-

klasse�

Ein Zeichen, das die Kon-

formität des Produkts mit

den wesentlichen Anforde-

rungen der EU-Richtlinien

und der harmonisierten EU-

Standards zertiziert.

Achtung� Wichtig�

Nützliche Hinweise�

Schutzhandschuhe tragen�

Während der Operation den

angesammelten Staub ent-

fernen�

Pendelbewegung aus�

Pendelbewegung, erste Stu-

fe�

Pendelbewegung, zweite

Stufe�

Pendelbewegung, dritte Stu-

fe�

13

Deutsch

Symbol Bedeutung

Sägeblatt T-Schaft�

Elektrowerkzeug nicht in

den Hausmüll entsorgen�

Elektrowerkzeug - Bestimmungsgemäßer

Gebrauch

Die Stichsägen werden benutzt, um Holz, Kunststoff,

Aluminium und andere Materialien (siehe die Richtli-

nien für die Nutzung von Sägeblättern) zu sägen� Sie

können sowohl gerade Linien als auch Kurven sägen,

die Ausrichtungsoptionen des Gehäuses ermöglichen

auch winkelförmige Schnitte�

Elektrowerkzeug Einzelteile

1 Ein- / Ausschalter

2 Einschaltsperre

3 Lüftungsschlitze

4 Daumenrad für die Hubzahlauswahl

5 Schutzabdeckung

6 Kontaktschutz

7 Führungsrolle

8 Flügelschraube *

9 Sägeblatthalter

10 Hebel für die Einstellung des Pendelhubs

11 Basisplatte

12 Skala

13 Arretierhebel

14 Anzeige *

15 Stichsägeblatt *

16 Inbusschlüssel *

17 Arretierbolzen *

18 Führungsleiste für paralleles / rundes Schneiden *

19 Anschlussrohr *

20 Staubsauger-Adapter *

21 Befestigungsbolzen der Basisplatte

* Zubehör

Abgebildetes oder beschriebenes Zubehör gehört

teilweise nicht zum Lieferumfang.

Installation und Regelung der Elektro-

werkzeugteile

Vor jeglichen Arbeiten am Elektrowerkzeug den

Netzstecker ziehen.

Montage / Demontage / Aufstellung ei-

niger Elemente ist für alle Elektro-werk-

zeug - Modelle gleich, in diesem Fall sind

in der Abbildung keine besonderen Mo-

delle angezeigt.

Befestigungselemente nicht zu stark an-

ziehen, um das Gewinde nicht zu beschä-

digen.

Das Einsetzen / Ersetzen des Stichsägeblatts (sie-

he Abb. 1-2)

Durch lange Nutzung könnte das Stich-

sägeblatt 15 ziemlich heiß werden und

die scharfen Schnittächen könnten

den Benutzer verletzten, Sie sollten

also immer Schutzhandschuhe tragen, wenn Sie

das Stichsägeblatt 15 einsetzen / ersetzen.

Achtung: Halten Sie sich beim Einsetzen des

Stichsägeblatts 15 an folgende Regeln:

•Die Zähne des Stichsägeblatts 15 müssen nach

vorne zeigen;

•Die Klauen auf dem Stamm des Sägeblatts 15

sollten auf dem Sägehalter 9liegen;

•Das Stichsägeblatt 15 muss in die Aussparung

der Führungsrolle 7passen�

[CT15212]

•Die Umfassung des Sägenhalters 9so einstellen,

wie es in der Abbildung 1�1 dargestellt ist (dadurch

wird das Spannmechanismus des Sägehalters 9ge-

löst und das Sägeblatt 15 kann eingelegt/ausgetaucht

werden)�

•Das Sägeblatt 15 eingelegen / austauschen (siehe

Abb� 1�2)�

•Die Umfassung des Sägenhalters 9so einstellen,

wie es in der Abbildung 1�3 dargestellt ist (dadurch

wird das Spannmechanismus des Sägenhalters 9ge-

sperrt)�

[CT15189]

•Die Schutzabdeckung 5so einstellen, wie es in

Abb� 2�1 dargestellt ist (dadurch wird das Spannme-

chanismus des Sägehalters 9gelöst und das Säge-

blatt 15 kann eingelegt / ausgetaucht werden�

•Das Sägeblatt 15 eingelegen / austauschen (siehe

Abb� 2�2)�

•Die Schutzabdeckung 5so einstellen, wie es in

Abb� 2�3 dargestellt ist (dadurch wird das Spannme-

chanismus des Sägehalters 9gesperrt)�

Anbringen und Abnehmen des Staubsauger-Adap-

ters (siehe Abb. 3)

[CT15212]

•Um den Adapter 20 anzubringen bringen Sie die An-

sätze auf dem Adapter 20 in eine Linie mit den Kerben

im Anschlussrohr 19 und drehen Sie ihn wie in Abbil-

dung 3 gezeigt�

•Um den Adapter 20 abzunehmen drehen Sie ihn wie

in Abbildung 3 gezeigt und entfernen Sie ihn vom An-

schlussrohr 19�

Anbringen und Abnehmen der Führungsschiene

für das Parallel- oder Rundsaägen und die Markier-

nadel (siehe Abb. 4)

[CT15189]

•Um die Führungsschiene 18 anzubringen / abzuneh-

men befolgen Sie die Instruktionen in Abbildung 4�1�

14

Deutsch

•Um die Markiernadel 17 anzubringen / abzunehmen

befolgen Sie die Instruktionen in Abbildung 4�2�

Erste Inbetriebnahme des Elektrowerk-

zeuges

Nutzen Sie immer die korrekte Betriebsspannung: Die

Stromversorgung muss den Informationen, die auf

dem Identikationsschild des Elektrowerkzeugs ange-

geben sind, entsprechen�

Ein- / Ausschalten des Elektrowerkzeuges

Kurzes Ein- und Ausschalten

Zum Anschalten den Ein- / Ausschalter 1drücken und

gedrückt halten, und zum Ausschalten wieder loslassen�

Dauerhaftes Ein- / Ausschalten

Einschalten:

Ein- / Ausschalt-Button 1drücken und ihn in dieser Po-

sition mit Hilfe des Blockier-Buttons 2blockieren�

Ausschalten:

Ein- / Ausschalter 1drücken und loslassen�

Staubabsaugung während des Betriebs

Die Staubabsaugung verhindert eine Stau-

banreicherung in der Luft und am Arbeits-

platz�

Beim Arbeiten mit Elektrowerkzeugen sollte

immer eine Absaugvorrichtung verwendet werden, um

den Staub vom Werkstück zu entfernen�

Funktionsmerkmale des Elektrowerk-

zeugs

Hubzahlauswahl

Mit Hilfe des Daumenrades für die Hubzahlauswahl 4

kann man die benötigte Hubzahl des Stichsägeblatts 15

auswählen (auch während das Elektrowerkzeug in Be-

trieb ist)�

•Ein- / Ausschalt-Button 1drücken und ihn in dieser

Position mit Hilfe des Blockier-Buttons 2blockieren�

•Wählen Sie die benötigte Hubzahl des Stichsäge-

blatts 15 aus, indem Sie das Daumenrad für die Hub-

zahlauswahl 4bewegen�

•1-2 (niedrige Hubzahl) - zum Sägen von harten

und massiven Materialien (unlegierter Stahl, Bunt-

metalle und ihre Legierungen, etc�);

•3 (mittlere Hubzahl) - zum Sägen weniger har-

ter Materialien (Kunststoff, Sperrholz, Spanplatten,

Hartholz, etc�);

•4-5 (hohe Hubzahl) - zum Sägen weicher Materi-

alien (Weichholz, Dämmmaterial, etc�)�

Zum Einstellen der Hubzahl des Stich-

sägeblatts 15 wird empfohlen, einen

Testschnitt an einem überschüssigen

unbearbeiteten Stück (aus demselben

Material wie das zu bearbeitende Werkstück) vor-

zunehmen.

Wenn das Elektrowerkzeug für eine längere Zeit mit

niedriger Hubzahl läuft muss es für 3 Minuten her-

untergekühlt werden� Stellen Sie dafür die höchste

Hubzahl ein und lassen Sie das Elektrowerkzeug leer

laufen�

Pendelhubauswahl

Der Pendelhub erleichtert die Auswahl des optimalen

Sägeverlaufs (Eingabegeschwindigkeit, das Ausse-

hen des Sägeschnitts, etc�) für das bearbeitete Ma-

terial�

Mit jeder Abwärtsbewegung wird das Stichsägeblatt 15

vom Blindteil wegbewegt, dadurch kann das Säge-

mehl besser abgelassen werden, das Elektrowerk-

zeug erhitzt sich nicht so schnell und die Lebensdau-

er des Stichsägeblatts 15 wird verlängert� Zusätzlich

ermöglicht die Reduktion der Vorschubkraft dem

Arbeiter das Werkzeug zu benutzten, ohne müde zu

werden�

Der Grad des Pendelhubs kann im laufenden Betrieb

des Elektrowerkzeugs geändert werden� Der Hebel für

die Einstellung des Pendelhubs 10 ermöglicht die Ein-

stellung von vier Stufen:

Stufe 0:

Kein Pendelhub;

Stufe I:

Kleiner Pendelhub;

Stufe II:

Mittlerer Pendelhub;

Stufe III:

Starker Pendelhub�

Es wird empfohlen, bei der Auswahl des Pendel-

hubs die folgenden Empfehlungen zu berücksich-

tigen:

•Wenn die Kanten des Sägeschnitts exakt und

sauber sein müssen, wählen Sie einen kleinen Pen-

delhub oder schalten Sie den Pendelhub aus;

•Schalten Sie den Pendelhub aus, wenn Sie dün-

ne (Blech, Kunststoffplanen, etc�) oder harte (unle-

gierten Stahl, Buntmetalle, etc�) bearbeiten;

•Beim Sägen von weichen Materialien (Weichholz,

etc�) wählen Sie den starken Pendelhub, dadurch wird

der Arbeitsvorgang beschleunigt, die Qualität des Sä-

geschnitts könnte allerdings gemindert werden�

Nach der Auswahl des Pendelhubs wird

empfohlen kühlende oder schmierende

Substanzen zu verwenden, die dort aufgebracht

werden, wo das Stichsägeblatt 15 mit dem Blindteil

in Kontakt kommt.

Tauchsägen (siehe Abb. 5)

Tauchsägen sollte nur dann verwendet

werden, wenn weiche Materialien wie

Holz, Gipskarton, etc, gesägt werden.

Diese Arbeitstechnik beschleunigt das

Sägen von Löchern ohne vorzubohren das Stich-

sägeblatt 15 schneidet alleine durch das Blindteil.

Diese Technik benötigt ein gewisses Geschick und

sollte mit kurzen Stichsägeblättern 15 durchge-

führt werden.

•Positionieren Sie das Elektrowerkzeug an der vorde-

ren Kante der Basisplatte 11 (siehe Abb� 5) und schal-

ten Sie es ein� Versenken Sie das Stichsägeblatt 15

langsam in das Blindteil, indem Sie das Elektrowerk-

zeug auf das Blindteil drücken�

•Sobald das Stichsägeblatt 15 durch das Blindteil ge-

schnitten hat bringen Sie das Elektrowerkzeug wieder

in die normale Arbeitsposition und sägen Sie weiter

entlang der markierten Linie�

Sägen mit der Führungsleiste für paralleles / run-

des Schneiden

Rundes Schneiden (siehe Abb. 6)

[CT15189]

Die Führungsschiene für paralleles / rundes

Schneiden 18 ermöglicht das kreisförmige Schneiden

mit einem festgelegten Radius�

•Markieren Sie den Kreis, der ausgeschnitten wer-

den soll, und bohren Sie ein Loch in der Mitte (der

Durchmesser des Lochs sollte genauso groß sein, wie

der Durchmesser des Arretierbolzens 17)�

•Wenn Sie nicht vorhaben, von der Kante des Ar-

beitsstücks aus zu sägen, bohren Sie wie in Abbil-

dung 6 ein Loch an dem Punkt, an dem Sie starten

wollen (der Durchmesser des Lochs sollte größer sein

als die Breite des Stichsägeblatts 15)�

•Die Flügelschrauben 8lösen�

•Setzen Sie die Führungsschiene für paralleles /

rundes Schneiden 18 um und platzieren Sie sie wie

in Abbildung 6�

•Bewegen Sie das Elektrowerkzeug zum Startpunkt�

Wenn Sie nicht vorhaben, von der Kante des Arbeits-

stücks aus zu sägen, setzen Sie das Stichsägeblatt 15

in das Loch am Startpunkt ein�

•Stellen Sie den Arbeitsradius für das kreisförmige

Sägen ein, indem Sie die Führungsschiene für paral-

leles / rundes Schneiden 18 bewegen, bis das Loch,

das für den Arretierbolzen 17 gemacht wurde, mit dem

mittigen Loch des Kreises übereinstimmt�

•Setzen Sie den Arretierbolzen 17 in die Führungs-

schiene für paralleles / rundes Schneiden 18 und

gleichzeitig in das in der Mitte gelegene Loch des Krei-

ses ein�

•Die Flügelschrauben 8anziehen, wodurch die Füh-

rungsleiste 18 für Kreis- / Parallelschneiden befestigt

wird�

•Sägen Sie mit einer Hand entlang des markierten

Kreises und halten Sie mit der anderen Hand den Ar-

retierbolzen 17�

Benutzen Sie dünne Stichsägeblätter 15

zum kreis- oder kurvenförmigen Sägen

um die Qualität zu verbessern und den

Arbeitsvorgang zu erleichtern.

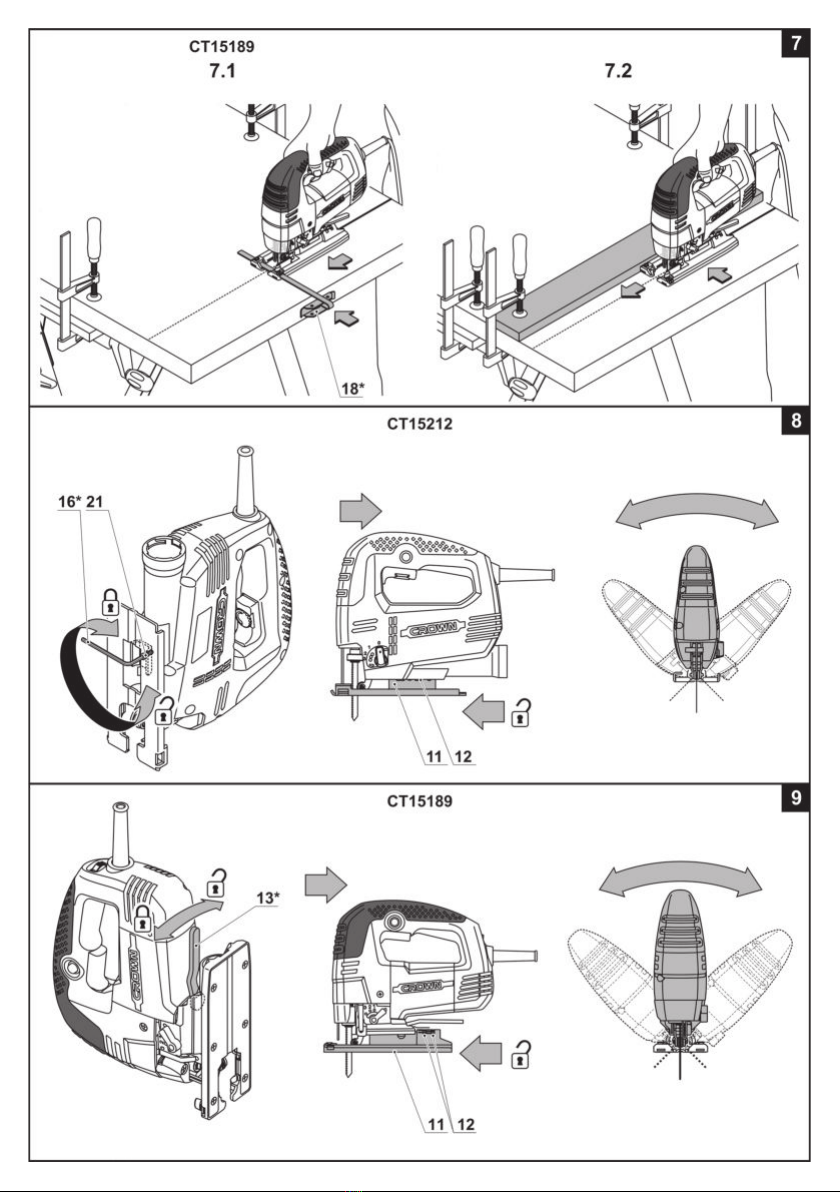

Gerades Sägen (siehe Abb. 7)

Die Führungsschiene für paralleles Sägen 18 ermög-

licht das Sägen sowohl entlang der bestehenden gera-

den Kante als auch das Schneiden von geraden Stä-

ben mit derselben Breite (siehe Abb� 7�1)�

16

Deutsch

[CT15189]

•Die Flügelschrauben 8lösen�

•Positionieren Sie die Führungsschiene für paralleles

Sägen 18 (siehe Abb�7�1)�

•Stellen Sie den gewünschten Sägeabstand ein�

•Die Flügelschrauben 8anziehen, wodurch die Füh-

rungsleiste 18 für Kreis- / Parallelschneiden befestigt

wird�

•Sägen Sie, indem Sie die Führungsschiene für paralle-

les Sägen 18 an die Seitenkante des Blindteils drücken�

Ähnliche Ergebnisse können erreicht

werden, indem Sie ein Brett mit Schraub-

zwingen an dem Werkstück befestigen,

und es so als zweiten Stop verwenden.

Sägen Sie indem Sie das Elektrowerkzeug entlang

des Stops bewegen, während Sie die Seite der Un-

terstützungsplatte 11 an die Seite des Bretts drü-

cken (siehe Abb. 7.2).

Einstellung des Schnittwinkels (siehe Abb. 8-9)

Das Design des Elektrowerkzeugs ermöglicht das

Sägen von Winkeln, indem man das Gehäuse des

Elektrowerkzeugs anwinkelt� Die Basisplatte 11 des

Elektrowerkzeugs beinhaltet eine Skala 12, die den

Winkel des Gehäuses des Elektrowerkzeugs markiert

(in 15°, Schritten)� Wenn zusätzliche Messinstrumente

verwendet werden können Sie das Gehäuse des Elek-

trowerkzeugs auf einen beliebigen Winkel einstellen

(innerhalb der Grenzen, die in der Tabelle der techni-

schen Daten angegeben sind)�

[CT15212]

•Mit dem Innensechskantschlüssel 16 die Schrau-

be 21 lösen (siehe Abb� 8)�

•Die Grundplatte 11 rückwärts oder vorwärts schie-

ben (je nach dem voreingestellten Winkel der Hülse)

und den gewünschten Winkel mit Skala 12 oder mit

Angaben von einem weiteren Messgerät wählen�

•Mit dem Innensechskantschlüssel 16 die Schrau-

be 21 anziehen�

•Sägen Sie wie oben beschrieben�

[CT15189]

•Lösen Sie den Arretierhebel 13 (siehe Abb� 9)�

•Die Grundplatte 11 vorwärts schieben und den ge-

wünschten Winkel mit Skala 12 oder mit Angaben von

einem weiteren Messgerät wählen�

•Ziehen Sie den Arretierhebel 13 fest�

•Sägen Sie wie oben beschrieben�

Elektrowerkzeug - Wartung und vorbeu-

gende Maßnahmen

Vor jeglichen Arbeiten am Elektrowerkzeug den

Netzstecker ziehen.

Reinigung des Elektrowerkzeuges

Die regelmäßige Reinigung Ihres Elektrowerkzeugs ist

eine unerlässliche Voraussetzung für lange Lebens-

dauer� Reinigen Sie das Elektrowerkzeug, indem Sie

Druckluft durch die Luftschlitze 3blasen�

After-Sales Service und Anwendungsdienstleister-

Service

Unser After-Sales-Service beantwortet Ihre Fragen zur

Instandhaltung und Reparatur Ihres Produkts sowie zu

Ersatzteilen� Informationen über unsere Servicestel-

len, Teile-Diagramme und Informationen nden Sie

außerdem unter: www.crown-tools.com�

Transport des Elektrowerkzeuges

•Während des Transports darf kategorische kein me-

chanischer Druck auf die Verpackung ausgeübt wer-

den�

•Beim Abladen / Auaden ist es unzulässig, irgendei-

ne Technologie zu verwenden, die auf dem Grundsatz

der befestigenden Verpackung beruht�

Umweltschutz

Rohstoffrückgewinnung statt Müllent-

sorgung.

Elektrowerkzeug, Zubehör und Verpackung

zur umweltfreundlichen Entsorgung tren-

nen�

Zum sortenreinen Recycling sind Kunststoffteile ge-

kennzeichnet�

Diese Anleitung ist aus chlorfrei gefertigtem Recycling-

Papier hergestellt�

Änderungen vorbehalten.

17

English

Noise information

Always wear ear protection if the sound

pressure exceed 85 dB(A).

Declaration of conformity

We declare under our sole responsibility that the

product described under "Power tool specica-

tions" is in conformity with all relevant provisions of

the directives 2006/42/EC including their amend-

ments and complies with the following standards:

EN 60745-1, EN 60745-2-11�

Certication Wu Cunzhen

manager

Merit Link International AG

Stabio, Switzerland, 05�10�2017

WARNING - To reduce the risk of injury,

user must read instruction manual!

General safety rules

WARNING! Read all safety warnings

and all instructions. Failure to follow

the warnings and instructions may re-

sult in electric shock, re and / or serious

injury�

Save all warnings and instructions for future refer-

ence.

The term "power tool" in the warnings refers to your

mains-operated (corded) power tool or battery-operat-

ed (cordless) power tool�

Power tool specications

Jigsaw CT15212 CT15189

Power tool code [220-230 V ~50/60 Hz] 420671 420688

Rated power [W] 550 710

Power output [W] 270 350

Amperage at voltage 110-127 V [A]

220-230 V [A] 4�3

2�4 6

3�1

Stroke rate at no-load [min-1]700-3000 700-3000

Length of stroke of the saw blade [mm]

[inches] 18

45/64" 26

1-1/32"

Pendulum • •

Max. angularity of the body (left / right) 45°/45° 45°/45°

Max. cutting ability:

- wood [mm]

[inches] 65

2-9/16" 85

3-11/32"

- aluminum [mm]

[inches] 10

25/64" 20

25/32"

- steel [mm]

[inches] 6

15/64" 10

25/64"

Weight [kg]

[lb] 1,9

4�19 2,9

6�39

Safety class

Sound pressure [dB(A)] 86,8 88,5

Acoustic power [dB(A)] 97,8 99,6

Weighted vibration [m/s2]6,7 5,42

18

English

Work area safety

•Keep work area clean and well lit. Cluttered or

dark areas invite accidents�

•Do not operate power tools in explosive atmos-

pheres, such as in the presence of ammable liq-

uids, gases or dust. Power tools create sparks which

may ignite the dust or fumes�

•Keep children and bystanders away while oper-

ating a power tool. Distractions can cause you to lose

control�

Electrical safety

•Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any adapter

plugs with earthed (grounded) power tools. Un-

modied plugs and matching outlets will reduce risk

of electric shock�

•Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed or grounded�

•Do not expose power tools to rain or wet condi-

tions. Water entering a power tool will increase the risk

of electric shock�

•Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts. Damaged or entangled cords increase

the risk of electric shock�

•When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of a

cord suitable for outdoor use reduces the risk of elec-

tric shock�

•If operating a power tool in a damp location is

unavoidable, use a residual current device (RCD)

protected supply. Use of an RCD reduces the risk

of electric shock� NOTE! The term "residual current

device (RCD)" may be replaced by the term "ground

fault circuit interrupter (GFCI)" or "earth leakage circuit

breaker (ELCB)"�

•Warning! Never touch the exposed metal sur-

faces on gearbox, shield, and so on because touch-

ing metal surfaces will be interfered with the elec-

tromagnetic wave, thus causing potential injury or

accidents�

Personal safety

•Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

the inuence of drugs, alcohol or medication. A

moment of inattention while operating power tools may

result in serious personal injury�

•Use personal protective equipment. Always

wear eye protection. Protective equipment such as

dust mask, non-skid safety shoes, hard hat, or hearing

protection used for appropriate conditions will reduce

personal injuries�

•Prevent unintentional starting. Ensure the

switch is in the off-position before connecting to

power source and/or battery pack, picking up or

carrying the tool. Carrying power tools with your n-

ger on the switch or energising power tools that have

the switch on invites accidents�

•Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left at-

tached to a rotating part of the power tool may result

in personal injury�

•Do not overreach. Keep proper footing and bal-

ance at all times. This enables better control of the

power tool in unexpected situations�

•Dress properly. Do not wear loose clothing or

jewellery. Keep your hair, clothing and gloves

away from moving parts. Loose clothes, jewellery or

long hair can be caught in moving parts�

•If devices are provided for the connection of

dust extraction and collection facilities, ensure

these are connected and properly used. Use of dust

collection can reduce dust-related hazards�

•Do not let familiarity gained from frequent use of

tools allow you to become complacent and ignore

tool safety principles� A careless action can cause

severe injury within a fraction of a second�

•Warning! Power tools can produces an electro-

magnetic eld during operation. This eld may under

some circumstances interfere with active or passive

medical implants� To reduce the risk of serious or fa-

tal injury, we recommend persons with medical im-

plants to consult their physician and the medical im-

plant manufacturer before operating this power tool�

Power tool use and care

•The persons with lowered psychophysical or men-

tal aptitudes as well as children can not operate the

power tool, if they are not supervised or instructed

about use of the power tool by a person responsible

for their safety�

•Do not force the power tool. Use the correct

power tool for your application� The correct power

tool will do the job better and safer at the rate for which

it was designed�

•Do not use the power tool if the switch does

not turn it on and off. Any power tool that cannot be

controlled with the switch is dangerous and must be

repaired�

•Disconnect the plug from the power source and/

or the battery pack from the power tool before mak-

ing any adjustments, changing accessories, or

storing power tools� Such preventive safety measures

reduce the risk of starting the power tool accidentally�

•Store idle power tools out of the reach of chil-

dren and do not allow persons unfamiliar with the

power tool or these instructions to operate the

power tool. Power tools are dangerous in the hands

of untrained users�

•Maintain power tools. Check for misalignment or

binding of moving parts, breakage of parts and any

other condition that may affect the power tool’s op-

eration. If damaged, have the power tool repaired

before use. Many accidents are caused by poorly

maintained power tools�

•Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are

less likely to bind and are easier to control�

•Use the power tool, accessories and tool bits

etc. in accordance with these instructions, taking

into account the working conditions and the work

to be performed. Use of the power tool for operations

different from those intended could result in a hazard-

ous situation�

•Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles and

grasping surfaces do not allow for safe handling and

control of the tool in unexpected situations�

19

English

•Note that when you operate a power tool, please

hold the auxiliary handle correctly, which is helpful

when controlling the power tool� Therefore, proper

holding can reduce the risk of accidents or injuries�

Service

•Have your power tool serviced by a qualied

repair person using only identical replacement

parts. This will ensure that the safety of the power tool

is maintained�

•Follow instruction for lubricating and changing ac-

cessories�

Special safety warnings

Hold power tool by insulated gripping surfaces,

when performing an operation where the cutting

accessory may contact hidden wiring or its own

cord. Cutting accessory contacting a "live" wire may

make exposed metal parts of the power tool "live" and

could give the operator an electric shock�

Safety guidelines during power tool

operation

•Fix the workpiece. Use a xing device or a vice to x

the work piece for safely and steadily�

•Take necessary and proper safety measures when

harmful, ammable or explosive dust is produced in

the work� For example, dust that may cause cancer is

produced during the operation� Please use dust and

chip collecting device and wear a dust mask in the work�

•Keep workplace tide and clean� The mixed materials

would be extremely dangerous� Light metal dust would

be combusted and explode easily�

•Do not process materials that contain asbestos�

Asbestos is cancerogenic substance�

•Put down the power tool when the saw blade is fully

stopped�

•Do not use power tool when cable is damaged� If

the power wire is damaged or broken in the work, do

not touch it and pull out the plug immediately� Using

broken wire would lead to electric shock easily�

•Keep hands away from sawing area� Hand shall not

hold the lower part of work piece� Your hand would be

cut when it touches saw blade�

•First start the power tool and then put the power tool

of the workpiece to process it� If the saw blade is stuck

in the workpiece and power tool would rebound�

•Attention: the base plate shall cling to the workpiece

during the sawing. If the saw blade is deected, it

would be broken and power tool would rebound�

•Cut off the power of power tool when work is done

and take the saw blade when the power tool is fully

stopped� The power tool wouldn't rebound in this way

and it can be put down safely�

•Use undamaged and crackles saw blade only�

Bended or dull saw blade would be broken easily and

cause rebound of power tool�

•After the power tool is shut down, do not stop the

moving saw blade by side pressure� The blade saw

would be damaged or broken and further lead to

rebound in this way�

•Use proper detector to detect whether there is

concealed circuit and pipeline in the operation area

and ask the local construction organization for

assistance if necessary� In the work, if the cable is

cut off, it would cause re disaster and electric shock.

Damaged gas pipe would explode� If the water pipe

is cut off, it would cause property losses and electric

shock to the operator�

•Fix the saw blade rigidly with the saw holder� Check

the xing of the saw blade regularly.

•Before cutting of wood, remove any metal objects

from the material (nails, screw nails, straps, etc�)�

•Avoid stopping an power tool motor when loaded�

•During operation watch the position of a power cable

(it should always be positioned behind the power tool)�

Do not allow it to whip around your legs or arms�

•Should power supply fail during work, immediately

turn the power tool's switch "Off" in order to avoid

accidental turning of the power tool on�

•After the power tool is switched off, the saw blade

keeps moving mechanically for some time, therefore

put the power tool aside only after the saw blade is

completely immobile�

•The saw blade gets quite hot during the operation,

therefore do not touch the saw blade until it is

completely cooled off�

Warning: the chemical substances

contained in dust generated in sanding,

cutting, sawing, grinding, drilling and

other construction industry activities may

result in cancer, congenital deciency or be

harmful to the fertility. The ion of some chemical

substances shall be:

•before any repair and replacement work to

the machine, the power plug must be pulled out

firstly;

•the transparent two silicon oxide and other

masonry products in the wall bricks and cement;

the chromium arsenic (CCA) in wood with chemical

treatment� The harm degree of these substances

shall depend on the frequent degree of you carrying

out these works� If you want to reduce the contact

with these chemical substances, please work in

the place with ventilation and you shall use the

appliances with safety certicates (such as the dust

mask designed with tiny dust lter).

Symbols used in the manual

Following symbols are used in the operation manual,

please remember their meanings� Correct interpreta-

tion of the symbols will allow correct and safe use of

the power tool�

Symbol Meaning

Jigsaw

Sections marked gray - soft

grip (with insulated surface)�

Serial number sticker:

CT �� - model;

XX - date of manufacture;

XXXXXXX - serial number�

20

English

Symbol Meaning

Read all safety regulations

and instructions�

Wear safety goggles�

Wear ear protectors�

Wear a dust mask�

Disconnect the power tool

from the mains before instal-

lation or adjustment�

Movement direction�

Rotation direction�

Locked�

Unlocked�

Double insulation / protec-

tion class�

A sign certifying that the

product complies with es-

sential requirements of the

EU directives and harmo-

nized EU standards�

Attention� Important�

Useful information�

Wear protective gloves�

Symbol Meaning

During operation, remove

the accumulated dust�

Pendulum motion off�

Pendulum motion, rst

stage�

Pendulum motion, second

stage�

Pendulum motion, third

stage�

Saw blade T-shank�

Do not dispose of the power

tool in a domestic waste

container�

Power tool designation

The jigsaws are used for sawing wood, plastic,

aluminum and other types of materials (see guidelines

for the use of saw blades)� The sawing trajectory may

be both straight and curved; the option of angling the

casing allows making angular cuts�

Power tool components

1 On / off switch

2 Lock-on button

3 Ventilation slots

4 Thumbwheel for stroke rate selection

5 Protective cover

6 Contact protector

7 Guide roller

8 Wing screw *

9 Saw holder

10 Lever for pendulum stroke adjustment

11 Base plate

12 Scale

13 Locking lever

14 Pointer *

15 Saw blade *

16 Allen key *

17 Locating pin *

18 Guide bar for parallel cutting / circle cutting *

19 Junction pipe *

20 Vacuum cleaner adapter *

21 Base plate mounting bolt

Crown CT15212 User manual

Popular Power Tools manuals by other brands
