DÖRR DLP-820 LED User manual

DAUERLICHT
DLP-820 LED
CONTINUOUS LIGHT
www.doerrfoto.de
DE BEDIENUNGSANLEITUNG
GB INSTRUCTION MANUAL
FR NOTICE D’UTILISATION
ES MANUAL DE INSTRUCCIONES
IT MANUALE D‘ISTRUZIONI

3
VIELEN DANK, dass Sie sich für ein Qualitätsprodukt aus dem Hause DÖRR entschieden
haben.
Bitte lesen Sie vor dem ersten Gebrauch die Bedienungsanleitung und die Sicherheits-
hinweise aufmerksam durch. Bewahren Sie die Bedienungsanleitung zusammen mit dem
Gerät für den späteren Gebrauch auf. Sollten andere Personen dieses Gerät nutzen, so
stellen Sie diesen diese Anleitung zur Verfügung. Wenn Sie das Gerät verkaufen, gehört
diese Anleitung zum Gerät und muss mitgeliefert werden.
DÖRR haftet nicht bei Schäden durch unsachgemäßen Gebrauch oder bei Nichtbeachten
der Bedienungsanleitung und der Sicherheitshinweise.
DE BEDIENUNGSANLEITUNG
DLP-820 LED Dauerlicht
SICHERHEITSHINWEISE
• Nur zur Beleuchtung für fotografische Zwecke. Nicht für die dauerhafte Raumbe-
leuchtung geeignet.
• Sorgen Sie für ausreichende Belüftung während des Betriebs. Nach Gebrauch schalten
Sie das Gerät aus.
• Bevor Sie das Gerät mit der Stromquelle verbinden oder von der Stromquelle trennen,
das Gerät immer vorher ausschalten.
• Schützen Sie das Gerät vor Regen, Feuchtigkeit, direkter Sonneneinstrahlung und ext-
remen Temperaturen.
• Benutzen und berühren Sie das Gerät nicht mit nassen Händen.
• Schützen Sie das Gerät vor Stößen. Verwenden Sie das Gerät nicht, wenn es herunter-
gefallen ist. In diesem Fall lassen Sie es von einem qualifizierten Elektriker überprüfen
bevor Sie das Gerät wieder einschalten.
• Falls das Gerät defekt oder beschädigt ist, versuchen Sie nicht, das Gerät zu zerlegen
oder selbst zu reparieren – es besteht Stromschlaggefahr! Kontaktieren Sie bitte Ihren
Fachhändler.
• LED Leuchtmittel können nicht ausgetauscht werden.
• Verwenden Sie das Gerät nur mit dem mitgelieferten Stromkabel. Verwenden Sie kein
Verlängerungskabel.
• Verwenden Sie das Gerät nur mit speziellen V-Mount Li-Ion Akkus (optional)
• Benutzen Sie das Gerät nicht in der direkten Umgebung von Funktelefonen und Geräten,
die starke elektromagnetische Felder erzeugen (z.B. Elektromotoren).
• Menschen mit physischen oder kognitiven Einschränkungen sollten das Gerät unter
Anleitung und Aufsicht bedienen.
• Schützen Sie das Gerät vor Schmutz. Reinigen Sie das Gerät nicht mit Benzin oder
scharfen Reinigungsmitteln. Wir empfehlen ein fusselfreies, leicht feuchtes Mikrofa-
sertuch um die äußeren Bauteile des Geräts und die LED Fläche zu reinigen. Vor der
Reinigung die Stromverbindung trennen!
• Bewahren Sie das Gerät an einem staubfreien, trockenen, kühlen Platz auf.
• Das Gerät ist kein Spielzeug – bewahren Sie es für Kinder unerreichbar auf.
• Halten Sie das Gerät von Haustieren fern.
• Bitte entsorgen Sie das Gerät wenn es defekt ist oder keine Nutzung mehr geplant ist
entsprechend der Elektro- und Elektronik-Altgeräte-Richtlinie WEEE. Für Rückfragen
stehen Ihnen die lokalen Behörden, die für die Entsorgung zuständig sind, zur Ver-
fügung.
PRODUKTBESCHREIBUNG
Das DÖRR LED Dauerlicht DLP-820 bietet eine hohe Lichtintensität von max. 6.300 Lux
und ist stufenlos dimmbar. Die Farbtemperatur der langlebigen LEDs ist variabel von
3.000 K bis 8.000K einstellbar. Betrieb mit V-Mount Li-Ion Akkus (optional) oder mitge-
liefertem Netzgerät.
Am Leuchtrahmen ist eine schwenkbare Halterung angebracht zur Montage des DLP-820
auf einem Leuchtenstativ.
EIGENSCHAFTEN
• Touch Display
• Beleuchtungsstärke max. 6.300 Lux/1m, stufenlos dimmbar
• Farbtemperatur von 3.000 K bis 8.000 K stufenlos einstellbar
• Betrieb im Außeneinsatz mit V-Mount Li-Ion Akku möglich (optional bei DÖRR erhältlich)
• Stabiler, schwenkbarer Metallrahmen zur Montage auf ein Leuchtenstativ
(Leuchtenstative optional bei DÖRR erhältlich)
• Inklusive farbneutralem Diffusor Filter für weicheres Licht z.B. bei Porträtaufnahmen

4

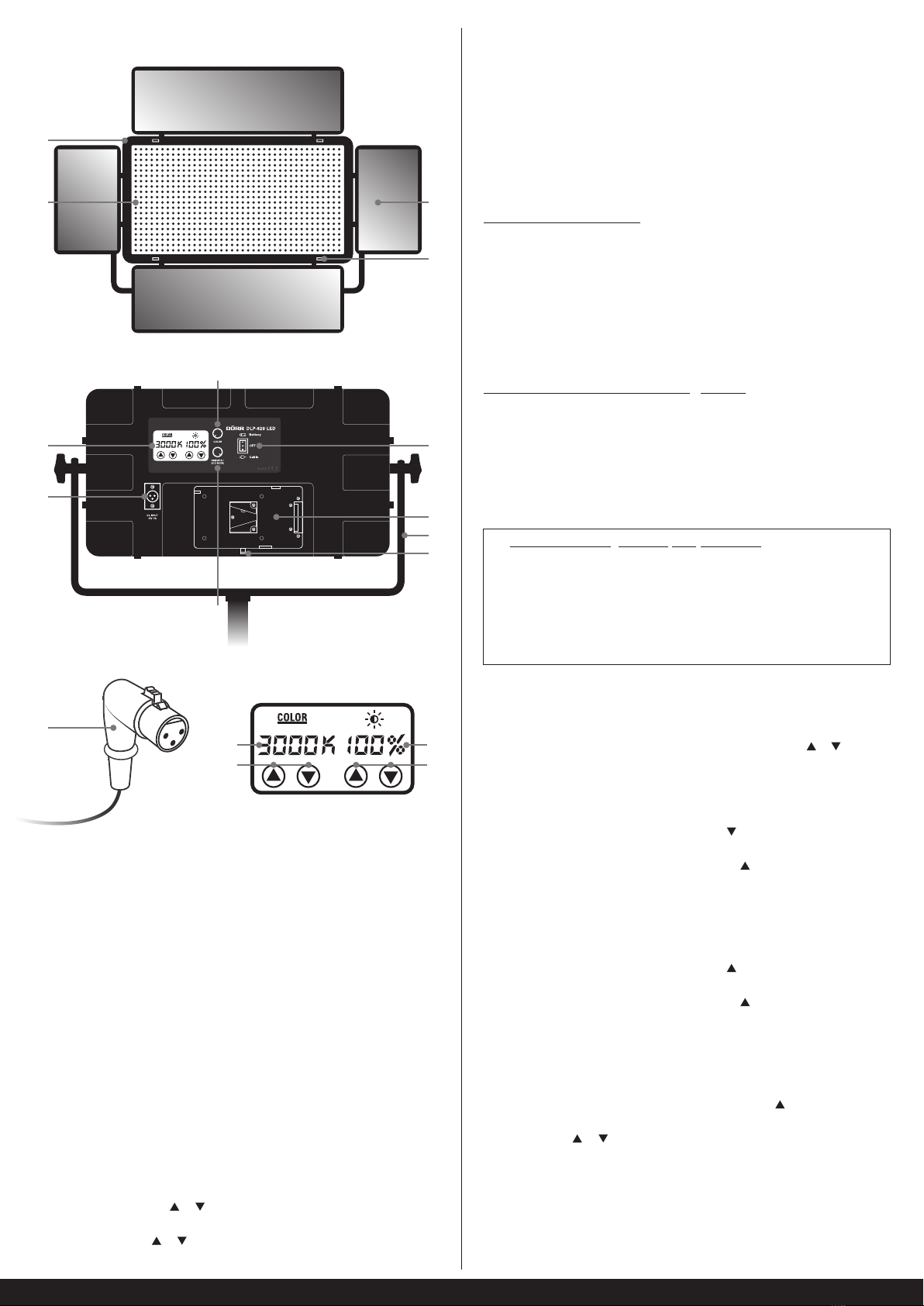

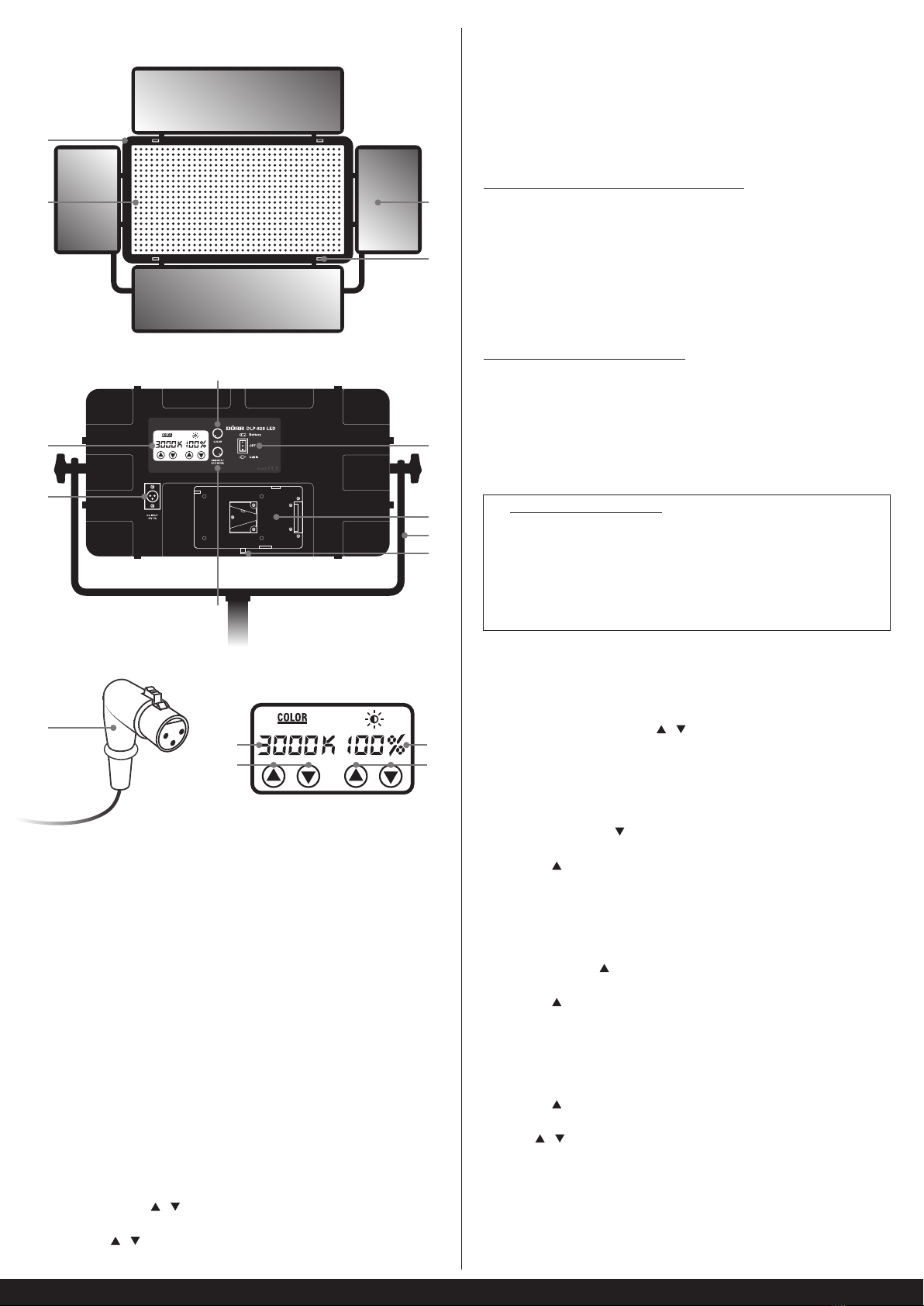

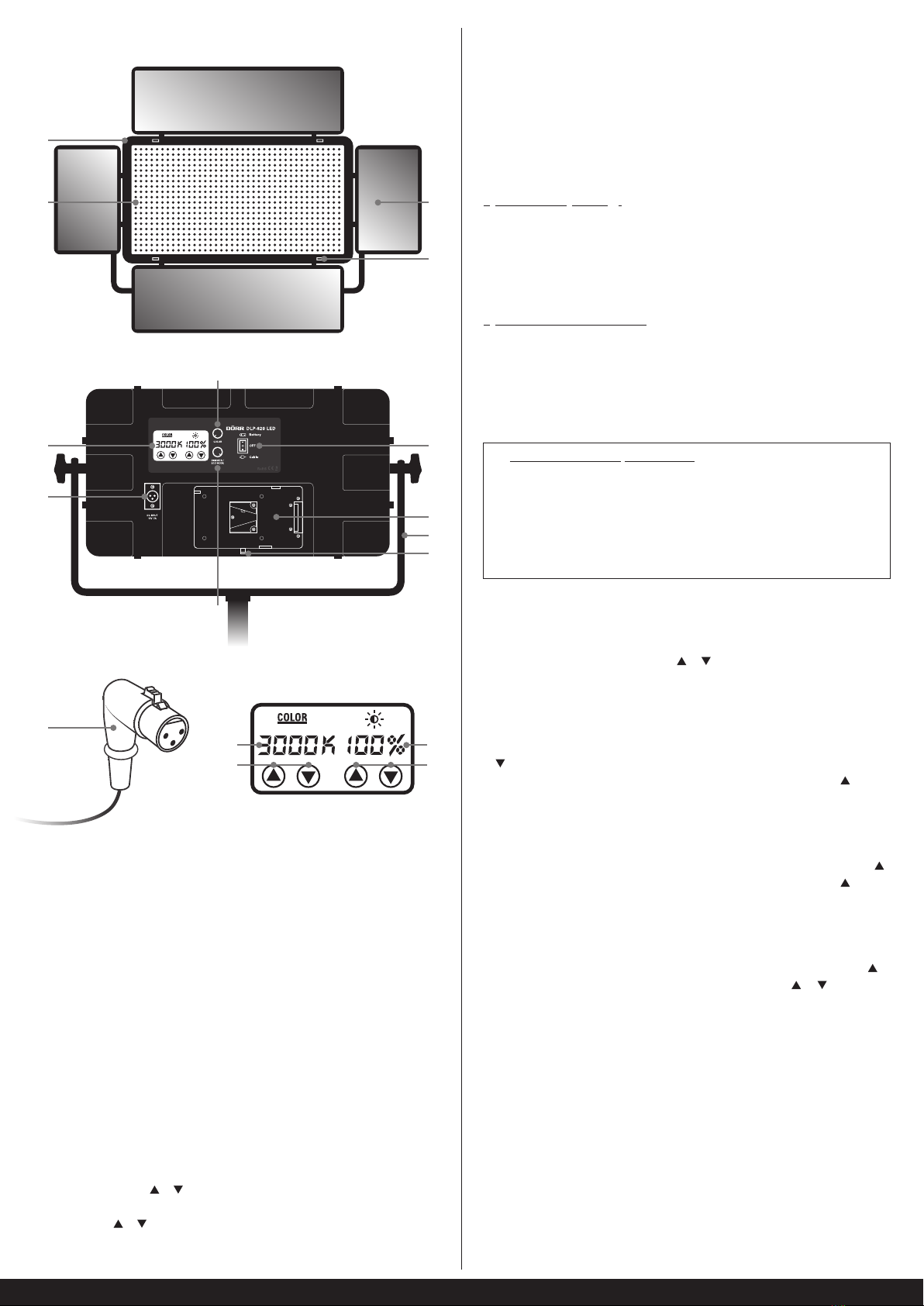

TEILEBESCHREIBUNG
1
4
7
10
11
12
32
5
8
9
6
13
A C
B D
1. Leuchten-Rahmen
2. LED Leuchtmittel
3. Abschirmklappen mit 4 abnehmbaren, silbernen Reflektor-Matten mit Klettband
4. Halteclips für Filterscheibe
5. Touch Display
6. Netzteil Anschlussbuchse
7. An/Aus Schalter (0= Aus / I= Akku Betrieb / II = Netzbetrieb)
8. Farbtemperatur Regler
9. Beleuchtungsstärke Regler (Dimmer)
10. Akku Anschluss für V-Mount Li-Ion Akku
11. Schwenkbare Halterung
12. Akkuverriegelung
13. Netzstecker mit Verriegelungstaste
Touch Display
A. Anzeige der eingestellten Farbtemperatur
B. Farbtemperatur
oder
C. Anzeige der eingestellten Beleuchtungsstärke
D. Beleuchtungsstärke
oder
AUFBAU
1. Befestigen Sie die 4 Reflektor-Matten mithilfe der Klettbänder an den
Abschirmklappen (3).
2. Montieren Sie das Dauerlicht auf ein optionales Leuchtenstativ
(optional bei DÖRR erhältlich).
BEDIENUNG
Betrieb mit Netzteil
1. Stellen Sie sicher, dass der An/Aus Schalter (7) auf der Position „0“ (= Aus) steht.
Verbinden Sie das mitgelieferte Netzteil mit der Netzteil Anschlussbuchse (6).
Info: zum Entfernen des Netzteils, drücken Sie die Verriegelungstaste am
Netzstecker (13).
2. Schalten Sie das Dauerlicht am An/Aus Schalter (7) auf Position II (= Netzbetrieb).
Betrieb mit V-Mount Li-Ion Akku (optional)
1. Stellen Sie sicher, dass der An/Aus Schalter (7) auf der Position „0“ (= Aus) steht.
Schieben Sie den Akku in den v-förmigen Akku Anschluss (10) bis der Akku hörbar
einrastet.
2. Schalten Sie das Dauerlicht am An/Aus Schalter (7) auf Position I (= Akku Betrieb).
3. Um den Akku abzunehmen, drücken Sie die Akkuverriegelung (12).
V-Mount Li-Ion Akkus optional bei DÖRR erhältlich:
DÖRR Compact V-Mount Li-Ion Akku CVL-65 14.8V, 65Wh
Artikel Nr. 980715
DÖRR Compact V-Mount Li-Ion Akku CVL-98 14.8V, 98Wh
Artikel Nr. 980716
EINSTELLUNGEN
Stellen Sie die gewünschte Farbtemperatur und Beleuchtungsstärke durch Drehen der
Regler (8 und 9) ein oder drücken Sie auf dem Touch Display (5) die Tasten B und D ( oder
). Der eingestellte Wert wird im Touch Display (5) angezeigt.
(a) Einstellung für wärmstes Licht
Drehen Sie den Farbtemperatur Regler (8) gegen den Uhrzeigersinn oder drücken Sie am
Touch Display (5) die Taste B ( ).
Drehen Sie den Beleuchtungsstärke Regler (9) im Uhrzeigersinn oder drücken Sie am
Touch Display (5) die Taste D ( ).
Anzeige im Display: 3.000K 100%
(b) Einstellung für kältestes Licht
Drehen Sie den Farbtemperatur Regler (8) im Uhrzeigersinn oder drücken Sie am Touch
Display (5) die Taste B ( ).
Drehen Sie den Beleuchtungsstärke Regler (9) im Uhrzeigersinn oder drücken Sie am
Touch Display (5) die Taste D ( ).
Anzeige im Display: 8.000K 100%
(c) Einstellung für Tageslichttemperatur
Drehen Sie den Beleuchtungsstärke Regler (9) im Uhrzeigersinn auf 100% oder drücken
Sie am Touch Display (5) die Taste D ( ).
Drehen Sie den Farbtemperatur Regler (8) oder drücken Sie am Touch Display (5) die Taste
B ( oder ) bis im Display 5.000 K erscheint (Tageslichttemperatur).

5
WEEE HINWEIS
Die WEEE (Waste Electrical and Electronic Equipment) Richtlinie,
die als Europäisches Gesetz am 13. Februar 2003 in Kraft trat, führ-
te zu einer umfassenden Änderung bei der Entsorgung ausgedien-
ter Elektrogeräte. Der vornehmliche Zweck dieser Richtlinie ist die
Vermeidung von Elektroschrott bei gleichzeitiger Förderung der
Wiederverwendung, des Recyclings und anderer Formen der Wie-
deraufbereitung, um Müll zu reduzieren. Das abgebildete WEEE
Logo (Mülltonne) auf dem Produkt und auf der Verpackung weist
darauf hin, dass das Produkt nicht im normalen Hausmüll entsorgt
werden darf. Sie sind dafür verantwortlich, alle ausgedienten
elektrischen und elektronischen Geräte an entsprechenden Sam-
melpunkten abzuliefern. Eine getrennte Sammlung und sinnvolle
Wiederverwertung des Elektroschrottes hilft dabei, sparsamer
mit den natürlichen Ressourcen umzugehen. Des Weiteren ist die
Wiederverwertung des Elektroschrottes ein Beitrag dazu, unsere
Umwelt und damit auch die Gesundheit der Menschen zu erhalten.
Weitere Informationen über die Entsorgung elektrischer und elek-
tronischer Geräte, die Wiederaufbereitung und die Sammelpunkte
erhalten Sie bei den lokalen Behörden, Entsorgungsunternehmen,
im Fachhandel und beim Hersteller des Gerätes.
ROHS KONFORMITÄT
Dieses Produkt entspricht der Richtlinie 2011/65/EU des Europäi-
schen Parlamentes und des Rates vom 8. Juni 2011 bezüglich der
beschränkten Verwendung gefährlicher Substanzen in elektri-
schen und elektronischen Geräten (RoHS) sowie seiner Abwand-
lungen.
CE KENNZEICHEN
Das aufgedruckte CE Kennzeichen entspricht den geltenden EU
Normen.
WEITERES MITGELIEFERTES ZUBEHÖR
Diuse Filterscheibe
Farbneutral, für weiches, diuses Licht; sorgt für weicheren Schattenverlauf; optimal für
Portraits.
Zum Anbringen der Filterscheibe drücken Sie die Scheibe mit der rauen Oberfläche nach
vorne in die 4 Halteclips (4) ein.
REINIGUNG UND AUFBEWAHRUNG
Reinigen Sie das Gerät nicht mit Benzin oder scharfen Reinigungsmitteln. Wir empfehlen
ein fusselfreies, leicht feuchtes Mikrofasertuch um die äußeren Bauteile und die LED Flä-
che des Geräts zu reinigen. Vor der Reinigung die Stromverbindung trennen! Bewahren
Sie das Gerät an einem staubfreien, trockenen, kühlen Platz auf. Das Gerät ist kein Spiel-
zeug – bewahren Sie es für Kinder unerreichbar auf. Halten Sie das Gerät von Haustieren
fern.
TECHNISCHE DATEN
Anzahl der LEDs 820
Beleuchtungsstärke max. 6.300 lx/1m, dimmbar
Farbtemperatur 3.000 - 8.000 K
Farbwiedergabeindex Ra (CRI) 95
Ausgangsleistung 52 W
Betriebsspannung DC15V 7A
Netzteil AC 110-240V/DC 15V 7A
Akkuanschluss V-Mount Anschluss (Li-Ion V-Mount Akku optional)
Größe Leuchtfläche ca. 410 x 200 mm
Abmessungen ca. 460 x 240 x 80 mm
Gewicht ca. 2.600 g
LIEFERUMFANG
1x DÖRR Dauerlicht DLP-820 LED
4x Reflektor-Matten
1x Filterscheibe dius
1x Netzteil
1x Bedienungsanleitung

6
THANK YOU for choosing this DÖRR quality product.
Please read the instruction manual and safety hints carefully before first use. Keep this
instruction manual together with the device for future use. If other people use this device,
make this instruction manual available. This instruction manual is part of the device and
must be supplied with the device in case of sale
DÖRR is not liable for damages caused by improper use or the failure to observe the
instruction manual and safety hints
GB INSTRUCTION MANUAL
DLP-820 LED Continuous Light
SAFETY HINTS
• Only for the illumination for photographic purposes. Not suited for permanent room
lightning.
• Ensure sufficient ventilation during operation. After use, please switch the device off.
• Before plug or unplug the device from power source always make sure that device is
switched off.
• Protect the device from rain, moisture, direct sunlight and extreme temperatures.
• Do not operate or touch the device with wet hands.
• Protect the device against impacts. Do not use the device if it has been dropped. In this
case a qualified electrician should inspect the device before you use it again.
• Do not attempt to repair the device by yourself. Risk of electric shock! When service or
repair is required, contact qualified service personnel.
• LED bulbs cannot be replaced.
• Only operate with the supplied original cables. Do not use an extension cord.
• Make sure to use the device only with appropriate V-Mount Li-Ion battery (optional).
• Do not use the device nearby mobile phones and devices that generate strong electro-
magnetic fields (e.g. electric engines).
• People with physical or cognitive disabilities should use the device with supervision.
• Protect the device against dirt. Never use aggressive cleansing agents or benzine to
clean the device. We recommend a soft, slightly damp microfiber cloth to clean the
outer parts and the LED panel of the device. Make sure to take the device off power
before cleaning!
• Store the device in a dust-free, dry and cool place.
• The device is not a toy – keep it out of reach of children.
• Keep away from pets.
• If the device is defective or without any further use, dispose of the device according to
the Waste Electrical and Electronic Equipment Directive WEEE. For further information,
please contact your local authorities.
PRODUCT DESCRIPTION
The DÖRR DLP-820 LED Continuous Light provides a maximum illuminance of 6.300 Lux
(dimmable). The colour temperature of the long life LEDs can be variably adjusted from
3.000 K to 8.000 K. For outdoor use, the DLP-820 can be operated with V-mount Li-Ion bat-
teries. The light frame is fitted with a swivelling mount to fix the DLP-820 on a light stand.
FEATURES
• Touch display
• Illuminance max. 6.300 Lux/1m, dimmable
• Colour temperature from 3.000 K to 8.000 K variable adjustable
• Outdoor use with V-Mount Li-Ion battery (optional from DÖRR)
• Sturdy swiveling mount made of metal for mounting onto a light stand
(light stands optionally available from DÖRR)
• Supplied with colour neutral diffuser filter plate for soft light which is most useful
for portrait photography

7
NOMENCLATURE
1
4
7
10
11
12
32
5
8
9
6
13
A C
B D

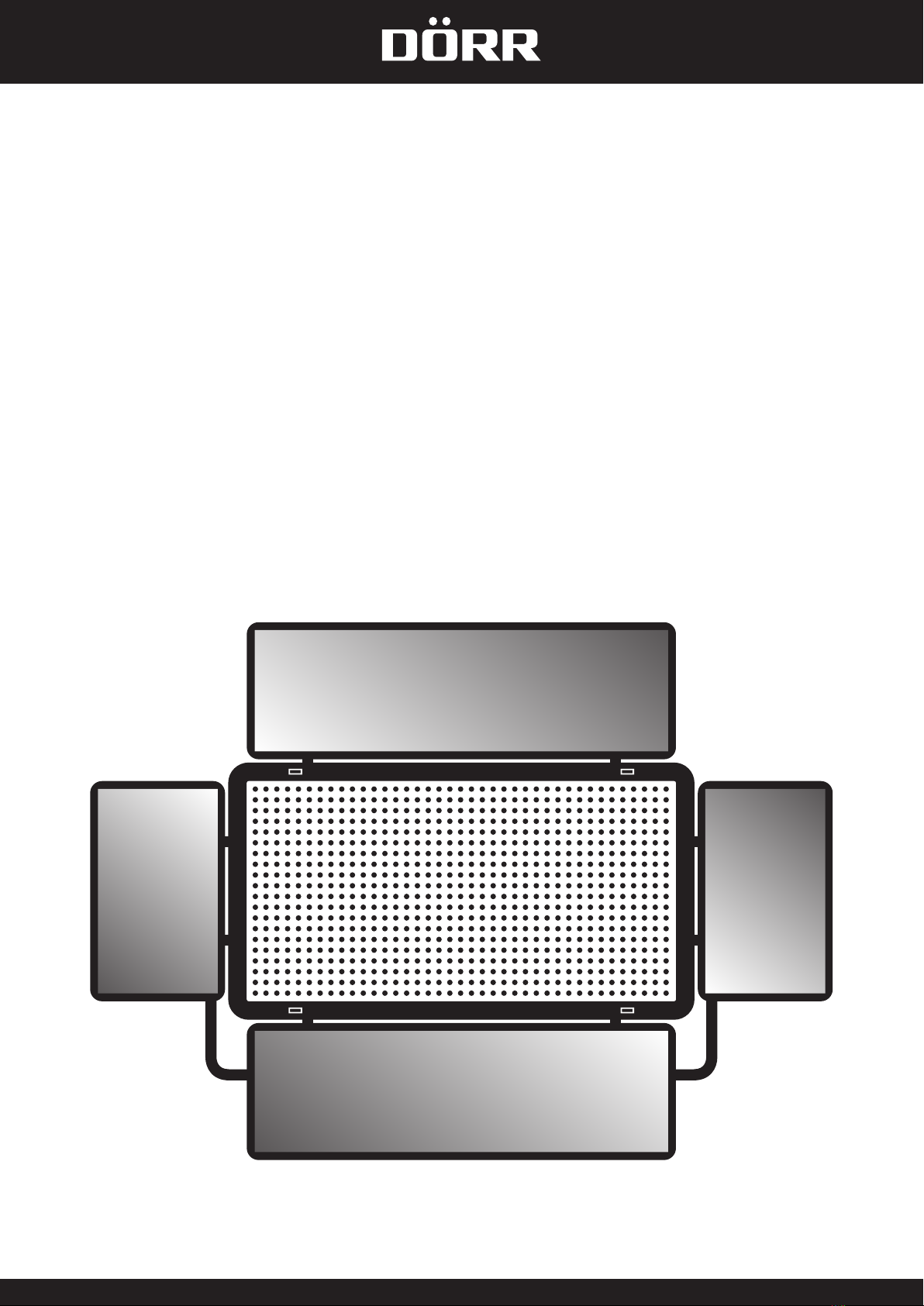

1. Light panel
2. LED bulbs
3. Barndoors with 4 detachable, silver reflectors mats (with Velcro)
4. Attachment clips for filter plate
5. Touch display
6. DC power jack
7. On/O switch (0 = O / I = battery operation / II = operation with AC power supply)
8. Dial for colour temperature
9. Dial for illuminance (dimmer)
10. Battery mount for V-Mount Li-Ion battery
11. Swivel mount
12. Battery lock
13. Power plug with locking pin
Touch Display
A. Shows the adjusted colour temperature
B. Colour temperature or
C. Shows the adjusted illuminance
D. Illuminance
or
ASSEMBLY
1. Fix the 4 reflector mats on the barndoors using the Velcro straps.
2. Mount the continuous light to a light stand (optionally available from DÖRR).
OPERATION
Operation with AC power supply
1. Make sure that the On/O switch (7) is at the position “0” (=O).
Connect the supplied AC power supply with the DC power jack (6).
Note: to release the AC power supply press the locking pin at the power plug (13).
2. Turn the On/O switch (7) to the position II (= operation with AC power supply).
Operation with V-Mount Li-Ion Battery (optional)
1. Make sure that the On/O switch (7) is at the position “0” (=O).
Slide the battery into the v-shaped battery mount (10) until it clicks into place.
2. Turn the On/O switch (7) to the position I (=battery operation).
3. To remove the battery, press the battery lock (12).
V-Mount Li-Ion batteries optionallyavailable from DÖRR:
DÖRR Compact V-Mount Li-Ion Battery CVL-65 14.8V, 65Wh
Item No. 980715
DÖRR Compact V-Mount Li-Ion Battery CVL-98 14.8V, 98Wh
Item No. 980716
SETTINGS
Adjust the requested colour temperature and illuminance by turning the dial controls 8
and 9 or by pressing the buttons B and D ( or ) at the touch display (5). Current value
will be shown in the display (5).
(a) To create warmest light
Turn the colour temperature dial (8) counter clockwise to its left or press the touch button
B ( ).
Turn the illuminance dial (9) clockwise to its right or press the touch button D ( ).
Display shows: 3.000K 100%
(b) To create coolest light
Turn the colour temperature dial (8) clockwise to its right or press the touch button B ( ).
Turn the illuminance dial (9) clockwise to its right or press the touch button D ( ).
Display shows: 8.000K 100%
(c) To create daylight temperature
Turn the illuminance dial (9) counter clockwise to 100% or press the touch button D ( ).
Turn the colour temperature dial (8) or press the touch button B ( or ) until display
shows 5.000 K (daylight temperature).

8
WEEE INFORMATION
The Waste Electrical and Electronic Equipment Directive (WEEE
Directive) is the European community directive on waste electrical
and electronic equipment, which became European law in Februa-
ry 2003. The main purpose of this directive is to prevent electronic
waste. Recycling and other forms of waste recovery should be en-
couraged to reduce waste. The symbol (trash can) on the product
and on the packing means that used electrical and electronic pro-
ducts should not be disposed of with general household waste. It
is your responsibility to dispose of all your electronic or electrical
waste at designated collection points. Disposing of this product
correctly will help to save valuable resources and it is a significant
contribution to protect our environment as well as human health.
For more information about the correct disposal of electrical and
electronic equipment, recycling and collection points please con-
tact your local authorities, waste management companies, your
retailer or the manufacturer of this device.
ROHS CONFORMITY
This product is compliant with the European directive 2011/65/
EU of June 08, 2011 for the restriction of use of certain hazardous
substances in electrical and electronic equipment (RoHS) and its
amendments.
CE MARKING
The CE marking complies with the European directives.
FURTHER SUPPLIED ACCESSORIES
Diuser filter plate
Colour neutral filter plate for soft light and soft shadow eects; most useful for portrait
photography.
To attach the filter plate, press the plate into the 4 attachment clips (4) with the rough
surface facing toward the front.
CLEANING AND STORAGE
Never use aggressive cleansing agents or benzine to clean the device. We recommend a
soft, slightly damp microfiber cloth to clean the outer parts of the device. Make sure to
take the device o power before cleaning! Store the device in a dust-free, dry and cool
place. This device is not a toy – keep it out of reach of children. Keep away from pets.
SPECIFICATIONS
Number of LEDs 820
Illuminance max. 6.300 lx/1m, dimmable
Colour Temperature 3.000 - 8.000 K
Colour rendering index Ra (CRI) 95
Power Output 52 W
Operating Voltage DC15V 7A
AC power supply AC 110-240V/DC 15V 7A
Battery socket V-Mount (Li-Ion V-Mount battery optional)
Size illuminated area approx. 410 x 200 mm
Dimensions approx. 460 x 240 x 80 mm
Weight approx. 2.600 g
CONTENT
1x DÖRR continuous light DLP-820 LED
4x Reflector mats
1x Diuser filter plate
1x AC power supply
1x Instruction manual

9
NOUS VOUS REMERCIONS d’avoir choisi un produit de qualité de la société DÖRR.
Afin d’apprécier pleinement cet appareil et de profiter au mieux de ses fonctions, nous
vous recommandons de lire soigneusement les instructions et les consignes de sécuri-
té avant la première utilisation. Veuillez garder cette notice d’utilisation ensemble avec
l’appareil pour une utilisation postérieure. Dans le cas où l’appareil est utilisé par plu-
sieurs personnes, veuillez mettre cette notice à leur disposition. Lorsque vous vendez
l’appareil, cette notice d’utilisation doit accompagner l’appareil et doit être livrée avec
La société DÖRR se dégage de toute responsabilité dans le cas de dégâts dûs à une utili-
sation non conforme de l’appareil ou dûs au non-respect de la notice d’utilisation et des
consignes de sécurité.
FR NOTICE D’UTILISATION
DLP-820 Kit d‘éclairage continu LED
CONSIGNES DE SECURITÉ
• Seulement pour l’illumination pour des buts photographiques. L’appareil n’est pas
approprié pour l’illumination permanente d’une pièce.
• Veuillez à ce que l’appareil soit bien ventilé pendant son utilisation. Veuillez éteindre
l’appareil après utilisation.
• Avant de brancher ou débrancher la fiche au réseau électrique, veuillez toujours
éteindre l’appareil.
• Tenir l’appareil à l’écart de pluie, de l’humidité, de l’exposition directe aux rayons
solaires. Protégez l’appareil des températures trop élevées.
• Veuillez ne pas utiliser ou toucher l’appareil avec les mains mouillées.
• Veuillez protéger l’appareil des chocs. N’utilisez pas l’appareil lorsque l’appareil est
tombé par terre. Le cas échéant faites vérifier l’appareil par un électricien qualifié avant
que vous allumiez l’appareil de nouveau.
• Dans le cas où l’appareil s’avère défectueux ou défaillant, n’essayez surtout pas l’ouvrir
ou le réparer vous-même – danger d‘électrocution! Veuillez-vous adresser à un spé-
cialiste.
• Les ampoules LED ne peuvent pas être remplacées.
• Veuillez utiliser l‘appareil seulement avec les câbles d‘origine. N‘utilisez pas une ral-
longe.
• Veuillez n’utiliser l‘appareil qu‘avec des accumulateurs lithium-ion du type V-Mount (en
option).
• Veuillez ne pas utiliser l’appareil à la proximité de radiotéléphones et d’appareils, qui
puissent produire des champs électromagnétiques forts (par exemple moteurs élec-
triques).
• Les personnes avec restrictions physiques ou cognitives doivent utiliser l’appareil sous
la direction et surveillance d’un tiers.
• Veuillez protéger l’appareil des saletés. Nettoyez pas l’appareil avec de l’essence ou
avec d’autres agents nettoyants agressifs. Nous recommandons pour le nettoyage des
pièces extérieures de l’appareil un chiffon microfibre légèrement imbibé d’eau exempt
de peluches. Avant le nettoyage de l’appareil veuillez couper l’alimentation électrique!
• Rangez l’appareil dans un endroit non poussiéreux, sec et frais.
• Cet appareil n’est pas un jouet. Tenez l’appareil à l’écart des enfants.
• Tenez l’appareil à l’écart des animaux domestiques.
• Veuillez pratiquer une gestion correcte des déchets électriques lorsque votre appareil
est défectueux ou obsolète selon la directive de gestion des déchets électriques et
électroniques DEEE. Vous pouvez recevoir plus d’informations concernant le recyclage
des appareils électriques et électroniques, son retraitement et les points de collecte,
près des services municipaux, des entreprises spécialisées dans l’élimination des
déchets.
DÉSCRIPTION DU PRODUIT
Le kit d‘éclairage continu LED DÖRR modèle DLP-820 ore une intensité de lumière ext-
rêmement élevée de maximal 6.300 Lux qui peut être modulée en continu. La température
de couleur des LED, qui en outre possèdent une durée de vie très longue, peut être modu-
lée en continu de 3.000 K jusqu`à 8.000 K. Utilisation avec des accumulateurs lithium-ion
du type V-Mount (en option) ou avec bloc d’alimentation externe inclus dans le volume de
la fourniture. Un support orientable est fixé sur le cadre du kit permettant le montage du
kit sur un trépied d’éclairage.
CARACTÉRISTIQUES
• Écran tactile
• Intensité de lumière de maximal 6.300 Lux/1m, modulable en continu
• Température de couleur de 3.000 K jusqu‘à 8.000 K modulable en continu
• Utilisation à l’extérieur possible grâce à des accumulateurs lithium-ion du type V-Mount
(en option disponibles chez DÖRR)
• Support métallique robuste et orientable permettant le montage sur un trépied
d’éclairage (Trépied d’éclairage en option disponible chez DÖRR)
• Disque diffuseur en couleur neutre inclu pour une lumière douce et diffuse (idéal pour
des portraits.

10
NOMENCLATURE
1
4
7
10
11
12
32
5
8
9
6
13
A C
B D
1. Cadre du kit d‘éclairage
2. Ampoules LED
3. Coupes-flux avec 4 feuilles réflectrices argentées amovibles avec bande velcro
4. Agrafes de fixation pour disque diuseur
5. Écran tactile
6. Douille de raccordement pour bloc d’alimentation externe
7. Interrupteur marche/arrêt (0 = Arrêt / I = Fonctionnement accumulateurs /
II = Fonctionnement alimentation secteur)
8. Modulateur température de couleur
9. Modulateur intensité de lumière (Dimmer)
10. Connexion accumulateur pour des accumulateurs lithium-ion du type V-Mount
11. Support orientable
12. Verrouillage accumulateur
13. Fiche d’alimentation avec touche de verrouillage
Écran tactile
A. Achage de la température de couleur sélectionnée
B. Température de couleur ou
C. Achage de l’intensité de lumière sélectionnée
D. Intensité de lumière ou
INSTALLATION
1. Veuillez fixer les 4 feuilles réflectrices sur les coupes-flux (3) au moyen des bandes
velcro
2. Veuillez monter le kit d‘éclairage continu sur un trépied d’éclairage
(en option disponible chez DÖRR).
UTILISATION
Utilisation avec bloc d‘alimentation
1. Veillez à ce que l‘interrupteur marche/arrêt (7) soit en position „0“ (= Arrêt).
Veuillez brancher le bloc d’alimentation livré avec la douille de raccordement pour
bloc d’alimentation (6).
Info: pour enlever le bloc d’alimentation, veuillez appuyer sur la touche de
verrouillage sur la fiche d’alimentation (13).
2. Allumez le kit d’éclairage au moyen de l‘ interrupteur marche/arrêt (7) sur position II
(=Fonctionnement alimentation secteur).
Utilisation avec accumulateurs lithium-ion du type V-Mount (en option)
1. Veillez à ce que l‘interrupteur marche/arrêt (7) soit en position „0“ (= Arrêt).
Veuillez glisser l’accumulateur sur la connexion pour des accumulateurs lithium-ion
du type V-Mount (10) jusqu’à ce que l’accumulateur s’enclenche de manière audible.
2. Allumez le kit d’éclairage au moyen de l‘ interrupteur marche/arrêt (7) sur position I
(= Fonctionnement accumulateur).
3. Pour enlever l’accumulateur, veuillez appuyer sur le verrouillage accumulateur (12).
Accumulateurs lithium-ion du type V-Mount en option disponibles chez DÖRR:
Accumulateur compact DÖRR lithium-ion du type V-Mount CVL-65 14.8V, 65Wh
Article n° 980715
Accumulateur compact DÖRR lithium-ion du type V-Mount CVL-98 14.8V, 98Wh
Article n° 980716
RÉGLAGES
Veuillez régler la température de couleur et l’intensité de lumière souhaitées en tournant
le modulateur 8 et 9 ou appuyer sur l’écran tactile (5) les touches B et D ( ou ). La valeur
saisie sera achée sur l’écran tactile (5).
(a) Réglage pour lumière très chaude
Veuillez tourner le modulateur température de couleur (8) contre le sens de l’aiguille de
montre ou appuyer sur l’écran tactile (5) la touche B ( ).
Veuillez tourner le modulateur d’intensité de lumière (dimmer) (9) dans le sens de l’aiguille
de montre ou appuyer sur l’écran tactile (5) la touche D ( ).
Achage sur l‘écran: 3.000K 100%
(b) Réglage pour lumière très froide
Veuillez tourner le modulateur température de couleur (8) dans le sens de l’aiguille de
montre ou appuyer sur l’écran tactile (5) la touche B ( ).
Veuillez tourner le modulateur d’intensité de lumière (dimmer) (9) dans le sens de l’aiguille
de montre ou appuyer sur l’écran tactile (5) la touche D ( ).
Achage sur l‘écran: 8.000K 100%
(c) Réglage pour température de lumière du jour
Veuillez tourner le modulateur d’intensité de lumière (dimmer) (9) dans le sens de l’aiguille
de montre à 100% ou appuyer sur l’écran tactile (5) la touche D ( ).
Veuillez tourner le modulateur température de couleur (8) ou appuyer sur l’écran tactile
(5) sur la touche B ( ou ) jusqu’á ce qu’il apparait 5.000 K sur l’écran (température de
lumière de jour).

11
RÉGLEMENTATION DEEE
La directive DEEE (Déchets d’équipements électriques et électro-
niques qui a été mise en place le 13 février 2003) a eu comme con-
séquence une modification de la gestion des déchets électriques.
L’objectif essentiel de cette directive est de réduire la quantité de
déchets électriques et électroniques (encouragement de la réu-
tilisation, du recyclage et d’autres formes de retraitement avec
le but de réduire la quantité de déchets). Le symbole DEEE (pou-
belle) sur le produit et sur l’emballage attire l’attention sur le fait
que le produit ne doit pas être traité avec les déchets ménagers.
Vous êtes responsable de remettre tous les appareils électriques
et électroniques usagés à des points de collecte correspondants.
Un tri sélectif ainsi comme la réutilisation sensée des déchets
électriques sont des conditions préalables pour une bonne gestion
des ressources. En outre le recyclage des déchets électriques est
une contribution pour la conservation de la nature et ainsi préser-
ver la bonne santé des êtres humains. Vous pouvez recevoir plus
d’informations concernant le recyclage des appareils électriques
et électroniques, son retraitement et les points de collecte, près
des services municipaux, des entreprises spécialisées dans
l’élimination des déchets, du commerce spécialisé et près du fa-
bricant de l’appareil.
CONFORMITÉ SELON LA DIRECTIVE EUROPÉENNE ROHS
Ce produit satisfait la directive 2011/65/EU du Parlement et Conseil
Européen de 08.06.2011 concernant l’utilisation limitée de subs-
tances dangereuses dans des appareils électriques et électro-
niques (RoHS) ainsi comme leurs variations.
MARQUAGE CONFORMITÉ EUROPÉENNE CE
Le marquage imprimé CE satisfait aux exigences européennes en
vigueur.
AUTRES ACCESSOIRES LIVRÉS
Disque diuseur dius
En couleur neutre, pour une lumière douce et diuse; fait que le tracé des ombres soit
doux; idéal pour des portraits.
Pour la fixation du disque diuseur, veuillez appuyer le disque avec la surface rugueuse
devant sur les 4 agrafes de fixation (4).
NETTOYAGE ET RANGEMENT
Ne nettoyez pas l’appareil avec de l’essence ou avec d’autres agents nettoyants agres-
sifs. Nous recommandons pour le nettoyage des pièces extérieures de l’appareil et les
surfaces LED un chion micro fibre légèrement imbibé d’eau exempt de peluches. Avant
chaque nettoyage veuillez couper l’alimentation électrique! Cet appareil n’est pas un
jouet – gardez l’appareil à l’écart des enfants et des animaux domestiques. Veuillez ran-
ger l’appareil dans un endroit sec, frais et exempt de poussières.
CARACTÉRISTIQUES TECHNIQUES
Quantité des ampoules LED 820
Intensité de lumière max. 6.300 lx/1m, modulé
Température de couleur 3.000 - 8.000 K
Indice de reproduction de couleurs (CRI) 95
Puissance de sortie 52 W
Tension de fonctionnement DC 15V 7A
Bloc d‘alimentation AC 110-240V/DC 15V 7A
Connexion accumulateur du type V-Mount
(en option accumulateurs lithium-ion)
Dimension surface lumineuse environ 410 x 200 mm
Dimensions environ 460 x 240 x 80 mm
Poids environ 2.600 g
VOLUME DE LIVRAISON
1x Kit d’éclairage continu DÖRR DLP-820 LED
4x Coupes-flux
1x Disque diuseur
1x Bloc d‘alimentation
1x Notice d‘utilisation

12
GRACIAS por adquirir un producto de calidad de la casa DÖRR.
Le rogamos que lea las instrucciones y las instrucciones de seguridad detenidamente
antes de utilizarlo por la primera vez para que pueda apreciar el aparato en toda su ple-
nitud y disfrutar de todas sus funciones. Quisiera Usted guardar este manual juntamente
con el aparato para una utilización posterior. En caso de que el aparato sea utilizado por
varias personas, por favor ponga este manual a su disposición. Cuando Usted venda el
aparato, este manual de instrucciones debe acompañar el aparato y debe también ser
suministrado.
La casa DÖRR no responde de defectos en caso de una utilización no conforme del apara-
to o no respecto de las instrucciones de seguridad y del manual de instrucciones.
ES MANUAL DE INSTRUCCIONES
DLP-2000 Kit de luz continúa LED
INSTRUCCIONES DE SEGURIDAD
• Solamente para iluminación para fines fotográficos. No es adecuado para una ilumi-
nación constante de una habitación.
• Asegúrese que la ventilación sea suficiente durante la utilización del aparato.
Asegúrese que el equipo sea apagado después de terminar cada utilización.
• No conectar ni desconectar el enchufe de la toma de corriente eléctrica mientras el
equipo no haya sido apagado.
• Este aparato no es resistente al agua. Proteja el aparato de la lluvia de la humedad y de
la exposición directa a los rayos solares. Proteja el aparato de temperaturas extremas.
• No utilice y no toque el aparato con las manos mojadas.
• Proteja el aparato contra choques. No utilice el aparato en el caso de que ha caído
al suelo. En este caso mande verificar el aparato por un electricista antes que Usted
encienda el aparato de nuevo.
• En caso de que el aparato esté defectuoso o dañado, no intente desmontar los compo-
nentes electrónicos ni intente repararlo usted mismo – riesgo de descarga eléctrica!
Consulte un especialista.
• Las lámparas LED no pueden ser cambiadas.
• Utilice el aparato sólo con los cables originales. No utilice un cable de extensión.
• Asegúrese de utilizar el aparato exclusivamente con acumulador del tipo iones de litio
V-Mount (en opción).
• Asegúrese de no utilizar el aparato cerca de teléfonos celulares y de aparatos que
puedan producir campos electromagnéticos fuertes (por ejemplo motores eléctricos).
• Las personas con restricciones físicas o cognitivas deben manejar el aparato única-
mente bajo dirección y supervisión.
• Proteja el aparato de suciedad. No limpie el aparato con gasolina ni con otros productos
agresivos. Nosotros recomendamos para la limpieza el aparato un paño en microfibras
exento de bolitas de frisado suavemente embebido en agua. Antes de empezar la lim-
pieza asegúrese de desconectar la alimentación eléctrica!
• Almacene el aparato en un lugar exento de polvo, seco y fresco.
• Este aparato no es un juguete. Mantenga el aparato alejado del alcance de los niños.
• Mantenga el aparato alejado de los animales domésticos.
• Quisiera Usted practicar una gestión correcta de los residuos de aparatos eléctricos
y electrónicos en caso de que su aparato esté defectuoso u obsoleto de acuerdo con
la directiva de gestión de residuos eléctricos y electrónicos RAEE. Usted puede recibir
informaciones detalladas sobre el reciclaje de los aparatos eléctricos y electrónicos,
su reprocesamiento y puntos de recogida junto del ayuntamiento.
DESCRIPCIÓN DEL PRODUCTO
El kit de luz continua LED DÖRR modelo DLP-820 ofrece una emitancia luminosa elevada
de un valor máximo de 6.300 Lux que puede ser modulada en modo continuo. La tempe-
ratura de color de las lámparas LED, que tienen una vida útil bastante larga, puede ser
modulada en continuo de 3.000 K hasta 8.000 K. Utilización con acumuladores de iones de
litio del tipo V-Mount (en opción) o con cargador de alimentación incluso en el volumen
del suministro.
La estructura del equipo está dotada de una articulación que permite la sujeción del equi-
po sobre un trípode para equipos de iluminación.
CARACTERÍSTICAS
• Pantalla táctil
• Emitancia luminosa elevada de un valor máximo de 6.300 Lux/1m, modulable en con-
tinuo
• Temperatura de color de 3.000 K hasta 8.000 K modulable en continuo
• Utilización posible en el exterior gracias a acumuladores de iones de litio del tipo
V-Mount (en opción disponibles en la casa DÖRR)
• Soporte metálico robusto y orientable permitiendo la sujeción del equipo sobre un
trípode de iluminación (trípode de iluminación en opción disponible en la casa DÖRR)
• Un filtro difusor neutro está incluido en el suministro haciendo la luz aún más suave,
muy útil en el caso de retratos

13
NOMENCLATURA
1
4
7
10
11
12
32
5
8
9
6
13
A C
B D
1. Estructura del kit de luz
2. Lámparas LED
3. Viseras con 4 hojas reflectoras plateadas amovibles con cierre velcro
4. Cierres de sujeción para disco difusor
5. Pantalla táctil
6. Toma de conexión para cargador de alimentación
7. Interruptor encendido/apagado (0 = Apagado / I = Funcionamiento con acumula-
dores / II = Alimentación por red)
8. Modulador de temperatura de color
9. Modulador de emitancia luminosa (Dimmer)
10. Toma de conexión para acumuladores de iones de litio del tipo V-Mount
11. Soporte orientable
12. Cierre del acumulador
13. Enchufe con tecla de cierre
Pantalla táctil
A. Indicación de la temperatura de color seleccionada
B. Temperatura de color o
C. Indicación de emitancia luminosa seleccionada
D. Intensidad de luz o
INSTALACIÓN
1. Quisiera Ud sujetar las 4 hojas reflectoras de las viseras (3) por medio de los cierres
velcro.
2. Quisiera Ud montar el kit de luz continua sobre un trípode de iluminación
(en opción disponible en la casa DÖRR).
UTILIZACIÓN
Utilización con cargador de alimentación
1. Asegúrese que el interruptor encendido/apagado (7) esté en posición „0“
(= Apagado).
Quisiera Ud conectar el cargador de alimentación suministrado con la toma de
conexión para cargador de alimentación (6).
Nota: para sacar el cargador de alimentación, quisiera Ud pulsar la tecla de cierre
del enchufe (13).
2. Encienda el kit de luz continua por medio del interruptor encendido/apagado (7) en
posición II (= Alimentación por red).
Utilización con acumuladores de iones de litio del tipo V-Mount (en opción)
1. Asegúrese que el interruptor encendido/apagado (7) esté en posición „0“
(= Apagado).
Quisiera Ud empujar el acumulador en la toma de conexión para acumuladores de
iones de litio del tipo V-Mount (10) hasta que el acumulador encaje de manera
audible.
2. Encienda el kit de luz continua por medio del interruptor encendido/apagado (7)
en posición I (=Funcionamiento con acumuladores).
3. Para sacar el acumulador, quisiera Ud pulsar el cierre del acumulador (12).
Acumuladores de iones de litio del tipo V-Mount disponibles en opción en la casa DÖRR:
Acumulador compacto DÖRR de iones de litio del tipo V-Mount CVL-65 14.8V,
65Wh: Artículo n° 980715
Acumulador compacto DÖRR de iones de litio del tipo V-Mount CVL-98 14.8V,
98Wh: Artículo n° 980716
AJUSTES
Quisiera Ud ajustar la temperatura de color y la emitancia luminosa deseadas girando los
moduladores rotativos 8 y 9 o pulse en la pantalla táctil (5) las teclas B y D ( o ). El valor
ajustado será indicado en la pantalla táctil (5).
(a) Ajuste para luz muy caliente
Gire el modulador de temperatura de color (8) en el sentido contrario de las agujas del
reloj o pulse en la pantalla táctil (5) la tecla B ( ).
Gire el modulador de emitancia luminosa (dimmer) (9) en el sentido de las agujas del reloj
o pulse en la pantalla táctil (5) la tecla D ( ).
Indicación en la pantalla: 3.000K 100%
(b) Ajuste para luz muy fría
Gire el modulador de temperatura de color (8) en el sentido de las agujas del reloj o pulse
en la pantalla táctil (5) la tecla B ( ).
Gire el modulador de emitancia luminosa (dimmer) (9) en el sentido de las agujas del reloj
o pulse en la pantalla táctil (5) la tecla D ( ).
Indicación en la pantalla: 8.000K 100%
(c) Ajuste para temperatura de luz diurna
Gire el modulador de emitancia luminosa (dimmer) (9) en el sentido de las agujas del reloj
a 100% o pulse en la pantalla táctil (5) la tecla D ( ).
Gire el modulador de temperatura de color (8) o pulse en la pantalla táctil (5) la tecla B (
o ) hasta que aparezca 5.000 K en la pantalla (temperatura de luz diurna).

14
REGLAMENTACIÓN RAEE
La Directiva RAEE (Residuos de Aparatos Eléctricos y Electróni-
cos que se encuentra en vigor desde 13 febrero 2003) tuvo como
consecuencia una modificación de la gestión de los residuos elé-
ctricos. (La finalidad esencial de esta directiva es reducir la can-
tidad de residuos eléctricos y electrónicos encorajando la reutili-
zación, el reciclaje y otras formas de reciclaje con el objetivo de
reducir la cantidad de residuos). El símbolo WEEE (cubo de basura)
en el equipo y en el embalaje advierte que el presente producto no
debe ser tratado como residuo doméstico. Usted es responsable
de entregar todos los aparatos eléctricos y electrónicos en final de
su vida útil en los puntos de recogida correspondientes. Una reco-
gida selectiva así como un reciclaje sensato de los residuos eléc-
tricos constituyen una condición previa para una buena gestión de
los recursos. Además el reciclaje de los residuos eléctricos es una
contribución para la conservación de la naturaleza y así preservar
la buena salud de los seres humanos. Usted puede recibir informa-
ciones detalladas sobre el reciclaje de los aparatos eléctricos y
electrónicos, su reprocesamiento y puntos de recogida junta del
ayuntamiento, de empresas especializadas eliminadoras de basu-
ra, comercio especializado y junto del fabricante del aparato.
CONFORMIDAD DE ACUERDO CON LA DIRECTIVA EUROPEA ROHS
Este producto cumple la directiva 2011/65/EU del Parlamento y
Consejo europeo del 08.06.2011 con relación a la utilización limita-
da de substancias peligrosas en los aparatos eléctricos así como
sus variaciones.
MARCA DE CONFORMIDAD EUROPEA CE
La marca imprimida CE cumple las normas europeas en vigor.
OTROS ACCESORIOS SUMINISTRADOS
Disco difusor difuso
En color neutro, para una luz suave y difusa; proporciona un trazado de sombras suave;
óptimo para retratos.
Para la sujeción del disco difusor, quisiera Ud pulsar el disco con la superficie rugosa
hacia delante en los cierres de sujeción (4).
LIMPIEZA Y ALMACENAMIENTO
No limpie el aparato con gasolina ni con otros productos agresivos. Nosotros recomen-
damos para la limpieza del aparato un paño en microfibras exento de bolitas de frisado
suavemente embebido en agua. Antes de empezar la limpieza asegúrese de desconectar
la alimentación eléctrica! Almacene el aparato en un lugar exento de polvo, seco y fresco.
Este aparato no es un juguete. Mantenga el aparato alejado del alcance de los niños.
Mantenga el aparato alejado de los animales domésticos.
CARACTERÍSTICAS TÉCNICAS
Cantidad de lámparas LED 820
Emitancia luminosa max. 6.300 lx/1m, modulado
Temperatura de color 3.000 - 8.000 K
Índice de reproducción de colores (CRI) 95
Potencia de salida 52 W
Tensión de funcionamiento DC15V 7A
Cargador de alimentación AC110-240V/DC15V 7A
Conexión acumulador tipo V-Mount
(en opción acumuladores de iones de litio)
Dimensión superficie luminosa aproximadamente 410 x 200 mm
Dimensiones aproximadamente 460 x 240 x 80 mm
Peso aproximadamente 2.600 g
VOLUMEN DE SUMINISTRO
1x Kit de luz continúa DÖRR DLP-820 LED
4x Viseras
1x Disco de filtro (Difuso)
1x Cargador de alimentación
1x Manual de instrucciones

15
GRAZIE per aver scelto questo prodotto di qualità DÖRR.
Si prega di leggere il manuale d’istruzioni e i suggerimenti sulla sicurezza accuratamente
prima dell‘uso. Conservare il manuale d’istruzioni insieme con il dispositivo per un uso
futuro. Se altre persone usano questo dispositivo, fa si che questo manuale d’istruzioni
sia disponibile. Questo manuale è parte del dispositivo e deve essere fornito con il dispo-
sitivo in caso di vendita.
DÖRR non è responsabile per danni causati da un uso improprio o il mancato rispetto del
manuale d’istruzioni e avvertenze di sicurezza.
IT MANUALE D‘ISTRUZIONI
DLP-820 LED a Luce Continua
SUGGERIMENTI PER LA SICUREZZA
• Solo per illuminazione a scopo fotografico. Non è indicato per illuminare una stanza in
maniera definitiva.
• Garantire una sufficiente ventilazione durante il funzionamento. Dopo l‘uso, si prega di
spegnere il dispositivo.
• Prima che attaccate o staccate la presa assicuratevi che l’interruttore sia su off.
• Proteggere l‘apparecchio da pioggia, umidità, luce solare diretta e temperature
estreme.
• Non utilizzare o toccare il dispositivo con le mani bagnate.
• Proteggere il dispositivo da urti. Non utilizzare il dispositivo se è caduto. In questo
caso un elettricista qualificato dovrebbe ispezionare il dispositivo prima di utilizzarlo
di nuovo.
• Non tentare di riparare il dispositivo da soli – pericolo di scossa elettrica! Quando è
necessaria l‘assistenza o la riparazione, contattare il personale di assistenza quali-
ficato.
• Le lampade LED non possano essere sostituite.
• Utilizzare solo i cavi originali. Non utilizzare un cavo di prolunga.
• Assicurarsi di utilizzare il dispositivo esclusivamente con batterie Li-ion V-Mount (opzi-
onale).
• Non utilizzare il dispositivo vicino ad un telefono cellulare o apparecchi che generano
un forte campo elettromagnetico (es. motori elettrici).
• Individui con disabilità fisiche o cognitive dovrebbero utilizzare il dispositivo sotto
supervisione.
• Proteggere l‘apparecchio dallo sporco. Non utilizzare mai detergenti aggressivi o
benzina per pulire il dispositivo. Si consiglia un panno morbido in microfibra per pulire
le parti esterne del dispositivo. Assicurati di spegnere il dispositivo prima di pulirlo!
• Conservare il dispositivo in un luogo fresco e asciutto, privo di polvere.
• Il dispositivo non è un giocatolo – tenere fuori dalla portata dei bambini.
• Tenere lontano dagli animali domestici.
• Se il dispositivo è difettoso o senza ulteriore utilizzo, smaltire l‘apparecchio secondo la
direttiva RAEE. Per ulteriori informazioni, si prega di contattare le autorità locali, inca-
ricati dello smaltimento dei rifiuti.
DESCRIZIONE DEL PRODOTTO
DÖRR DLP-820 LED a Luce Continua fornisce una luminosità massima di 6.300 Lux (regola-
bile). La temperatura colore dei LED a lunga durata può essere regolata in modo variabile
da 3.000 K a 8.000 K. Per un uso esterno, il DLP-820 può funzionare con batterie Li-Ion
V-mount.
La struttura del DLP-820 LED è dotata di un supporto girevole per fissare il DLP-820 su
un treppiede.
CARATTERISTICHE
• Display touch
• Luminosità massima di 6.300 Lux/1m, regolabile
• Temperatura colore da 3.000 K a 8.000 K variabile e regolabile
• Uso esterno con batteria Li-Ion V-Mount (acquistabile da DÖRR)
• Robusto supporto girevole in metallo per il montaggio sul treppiede
(treppiede acquistabile da DÖRR)
• Fornito con filtro diffusore, è neutra per una luce morbida, consigliata per la fotografia
di autoritratti.

16
NOMENCLATURA
1
4
7
10
11
12
32
5
8
9
6
13
A C
B D
1. Pannello Luce
2. Lampadine LED
3. Alette Para Luce (barn doors) con le 4 alette riflettori d‘argento rimuovibili
(con velcro)
4. Clip di fissaggio per il filtro
5. Display touch
6. Presa di alimentazione DC
7. Interruttore On / O (0 = O / I = funzionamento a batteria / II = funzionamento
con alimentazione a corrente alternata AC)
8. Selettore delle impostazioni della temperatura colore
9. Selettore della luminosità (regolabile)
10. Vano batteria per la batteria Li-Ion V-Mount
11. Supporto girevole
12. Blocco della batteria
13. Spina di alimentazione con il perno di bloccaggio
Display Touch
A. Indica la temperatura colore impostata
B. Temperatura colore o
C. Indica la luminosità impostata
D. Luminosità
o
MONTAGGIO
1. Fissare le 4 alette riflettenti sul para luce utilizzando gli attacchi in velcro.
2. Montare il DLP-820 sul treppiede (disponibile come optional da DÖRR).
FUNZIONAMENTO
Funzionamento con alimentazione a corrente alternata (AC)
1. Assicurarsi che l‘interruttore On / O (7) è in posizione „0“ (= O).
Collegare l‘alimentatore della corrente alternata in dotazione con la presa di
alimentazione DC (6).
Nota: per rilasciare l‘alimentatore della corrente alternata premere il perno di
bloccaggio nel cavo di alimentazione (13).
2. Portare l‘interruttore On / O (7) in posizione II (= funzionamento con alimentazione
a corrente alternata AC).
Funzionamento con le Batterie Li-Ion V-Mount (opzionale)
1. Assicurarsi che l‘interruttore On / O (7) è in posizione „0“ (= O).
Far scorrere la batteria nell‘apposito vano a forma di “V” (10) fino a quando scatta in
posizione.
2. Portare l‘interruttore On / O (7) in posizione I (= funzionamento a batteria).
3. Per rimuovere la batteria, premere il blocco della batteria (12).
Batterie Li-Ion V-Mount (acquistabili da DÖRR):
DÖRR Batteria compatta V-Mount Li-Ion CVL-65 14.8V, 65Wh
numero di serie 980715
DÖRR Batteria compatta V-Mount Li-Ion CVL-98 14.8V, 98Wh
numero di serie 980716
IMPOSTAZIONE
Per Regolare la temperatura colore desiderata e la luminosità ruotate il selettore dei con-
trolli (8) e (9) o premendo i tasti B e D ( o ) nel display touch (5). Il livello di carica della
batteria verrà visualizzata sul display (5).
(a) Per creare una luce più calda:
Ruotare il selettore della temperatura di colore (8) in senso antiorario alla sua sinistra o
premere il pulsante touch B ( ).
Ruotare il selettore della luminosità (9) in senso orario alla sua destra o premere il pul-
sante touch D ( ).
Il display visualizza: 3.000K 100%
(b) Per creare una luce più fredda
Ruotare il selettore della temperatura di colore (8) in senso orario alla sua destra o pre-
mere il pulsante touch B ( ).
Ruotare il selettore della luminosità (9) in senso orario alla sua sinistra o premere il pul-
sante touch D ( ).
Il display visualizza: 8.000K 100%
(c) Per creare la temperatura diurna
Ruotare il selettore della luminosità(9) in senso antiorario per il 100% o premere il pul-
sante touch D ( ).
Ruotare il selettore della luminosità(9) in senso antiorario per il 100% o premere il pulsan-
te touch D ( o ) finché il display mostra 5.000 K (temperatura diurna).

17
INFORMAZIONI RAEE
La direttiva sulle attrezzature elettriche ed elettroniche (direttiva
WEEE) è la direttiva comunitaria Europea sulle apparecchiature
elettriche ed elettroniche, che è diventata legge europea nel febb-
raio 2003. Lo scopo principale di questa direttiva è quello di evitare
di creare rifiuti elettronici. Riciclaggio e altre forme di recupero
dei rifiuti dovrebbero essere incoraggiati per ridurre gli sprechi. Il
simbolo (del cestino) sul prodotto e sulla confezione significa che
i prodotti elettrici ed elettronici usati non devono essere smaltiti
con i rifiuti domestici. Siete responsabili di smaltire tutti i rifiuti
elettronici o elettrici presso i punti di raccolta specifici. Uno smal-
timento corretto di questo prodotto contribuirà a far risparmiare
risorse preziose e si tratta di un contributo significativo per pro-
teggere il nostro ambiente e la salute umana. Per ulteriori informa-
zioni sul corretto smaltimento delle apparecchiature elettriche ed
elettroniche, riciclaggio e Punti di ritiro siete invitati a rivolgersi
alle autorità locali, le società di gestione dei rifiuti, il rivenditore o
il produttore di questo dispositivo.
CONFORMITÀ A ROHS
Questo prodotto è conforme alla direttiva europea 2011/65/UE del
8 giugno 2011 per la restrizione dell‘uso di determinate sostan-
ze pericolose nelle apparecchiature elettriche ed elettroniche
(RoHS) e successive modifiche.
MARCHIO CE
Il marchio CE è conforme alle direttive europee CE.
ACCESSORI ULTERIORI IN DOTAZIONE
Filtro diusore
Colore del filtro è neutro per una luce morbida ed ombre morbidi, consigliata per la foto-
grafia di autoritratti.
Per fissare il porta filtri premere il porta filtri nelle 4 clip di fissaggio (4) con la superficie
ruvida rivolta verso la parte anteriore.
PULIZIA E CONSERVAZIONE
Non utilizzare detergenti aggressivi o benzina per pulire il dispositivo. Si consiglia un pan-
no in microfibra morbido, leggermente umido per pulire le parti esterne del dispositivo.
Assicuratevi che il dispositivo sia spento e non più collegato all’alimentazione prima di
pulirlo! Conservare il dispositivo in un luogo fresco e asciutto, privo di polvere. Questo
dispositivo non è un giocattolo – tenere fuori dalla portata dei bambini. Tenere lontano da
animali domestici.
SPECIFICHE TECNICHE
Numero di LED 820
Luminosità max. 6.300 lx/1m, regolabile
Temperatura colore 3.000 - 8.000 K
Indice di resa cromatica Ra (CRI) 95
Potenza di uscita 52 W
Tensione DC15V 7A
Alimentazione a corrente alternata AC AC110-240V / DC15V 7A
Presa della batteria V-Mount (Batteria Li-Ion V-Mount opzionale)
Dimensioni area illuminata circa. 410 x 200 mm
Dimensioni circa. 460 x 240 x 80 mm
Peso circa. 2.600 g
CONTENUTO
1x DÖRR DLP-820 LED a luce continua
4x Alette Riflettenti
1x Filtro diusore
1x Alimentatore a corrente alternata AC
1x Manuale d’istruzioni

DÖRR GmbH
Messerschmittstr. 1 D-89231 Neu-Ulm
Fon: [phone] Fax: [phone]
[email protected]
www.doerrfoto.de
