DELTA DORE TYXIA 4600 User manual

www.deltadore.com
TYXIA 4600 / 4610 / 4620
TYXIA 4600 TYXIA 4610 TYXIA 4620
Récepteur contact sec maintenu
Continuous function dry contact receiver
Empfänger mit potentialfreiem
Dauerkontakt
Ricevitore contatto secco mantenuto
Receptor contacto seco mantenido
Odbiornik styk beznapięciowy
Ontvanger droog contact ingedrukt
Récepteur sortie alimentée
Powered output receiver
Empfänger mit
spannungsführendem Ausgang
Ricevitore uscita alimentata
Receptor salida alimentada
Odbiornik wyjście zasilane
Ontvanger uitgang onder spanning
Récepteur contact sec impulsionnel
Pulse function dry contact receiver
Empfänger mit potentialfreiem
Impulskontakt
Ricevitore contatto secco a impulsi
Receptor contacto seco por impulsos
Odbiornik styk beznapięciowy
impulsowy
Ontvanger droog pulscontact
230 V~, 50 Hz
2 VA
= Class II
868,7 Õ 869,2 MHz - 100 m
Maximum radio power < 10 mW, receiver category: 2
-10°C / +70°C
-10°C / +40°C
IP IP 40
45 x 38 x 23 mm
TYXIA 4600 TYXIA 4610 TYXIA 4620
1A max - 12V
/
0,5A max - 24V
/
0,5A max - 230V~
1A max - 12V
/
0,5A max - 24V
/
0,5A max - 230V~
Important product information (Ê Ë Í)
300 W 100 W
(8 max.) 150 W100 W100 W
LEDLED
100 W150 W 72 W
M
Hi-Fi
230 V~, 50 Hz
ÀÁÂ Ã Ä Å
Raccordement / Connection / Anschließen / Collegamento / Conexión / Podłączenie / Aansluiting
50 mm
L
N230 V
50 Hz
12 V /~
24 V /~
230 V~, 50 Hz
50 mm
L
N230 V
50 Hz
L
N
L
N
230 V
50 Hz
230 V
L
N
230 V
50 Hz
2721284 Rev3
230 V~
2VA
230 V~
300W
max
50 mm
Interrupteur existant / Existing switch /
Vorhandener Schalter / Interruttore
esistente / Interruptor existente /
Istniejący wyłącznik / Bestaande
schakelaar
Interrupteur existant / Existing switch /
Vorhandener Schalter / Interruttore
esistente / Interruptor existente /
Istniejący wyłącznik / Bestaande
schakelaar
Interrupteur existant / Existing switch /
Vorhandener Schalter / Interruttore
esistente / Interruptor existente /
Istniejący wyłącznik / Bestaande
schakelaar
TYXIA 4600 TYXIA 4610
TYXIA 4620
A
BB
B
A
A
Antenne (fil noir) /
Antenna (black
wire) / Antenne
(schwarzer Draht)
/ Antenna (filo
nero) / Antena (hilo
negro) / Antena
(czarny przewód) /
Antenne (zwarte
draad)
ÀHalogène 230V ou incandescente 230V / 230 V halogen or 230 V incandescent bulbs / Halogen 230 V oder
Glühlampe 230 V / Alogena 230V o incandescente 230V / Halógena 230V o incandescente 230V / Halogen 230V lub
żarówka 230V / Halogeen 230 V of gloeilamp 230 V
ÁFluocompacte 230V à économie d’énergie / 230V energy-saving compact fluorescent bulbs /
Kompaktleuchtstofflampe 230 V (Energiesparlampe) / Fluocompatta 230V a risparmio energetico / Fluocompacta 230V
con ahorro de energía / Żarówka kompaktowa energooszczędna 230V / Energiezuinige fluocompactlamp 230 V
ÂAmpoule LED 230V / 230V LED bulbs / LED-Lampe 230 V / Lampadina LED 230V / Bombilla LED 230V / Lampa
LED 230 V / Led-lamp 230 V
ÃHalogène ou LED 12V TBT avec transformateur électronique AC ou DC / Very low voltage 12V halogen or LED
bulbs with AC or DC electronic transformer / Halogen- oder LED-Lampe 12 V ELV mit elektronischem AC- oder DC-
Transformator / Alogena o LED 12V tensione molto bassa con trasformatore elettronico CA o CC / Halógena o LED 12V
TBT con transformador electrónico CA o CC / Halogen lub LED 12 V TBT z transformatorem elektronicznym AC lub DC /
Halogeen of led 12 V ZLS met elektronnische AC- of DC-transformator
ÄHalogène 12V TBT avec transformateur ferromagnétique ou torique / Very low voltage 12V halogen bulbs with
ferromagnetic or toroidal transformer / Halogenlampe 12 V ELV mit ferromagnetischem oder Ringkerntransformator /
Alogena 12V tensione molto bassa con trasformatore ferromagnetico o torico / Halógena 12V TBT con transformador
ferromagnético o tórico/ / Halogen 12 V TBT z transformatorem ferromagnetycznym lub toroidalnym / Halogeen 12 V
ZLS met ferromagnetische transformator/ringkerntransformator
ÅTube fluorescent / Fluorescent tube / Leuchtstoffröhre / Tubo fluorescente / Tubo fluorescente / Świetlówka / TL-lamp
Antenne (fil noir) /
Antenna (black
wire) / Antenne
(schwarzer Draht) /
Antenna (filo
nero) / Antena (hilo
negro) / Antena
(czarny przewód) /
Antenne (zwarte
draad)
Antenne (fil noir) /
Antenna (black
wire) / Antenne
(schwarzer Draht) /
Antenna (filo
nero) / Antena (hilo
negro) / Antena
(czarny przewód) /
Antenne (zwarte
draad)
ATout fil non connecté doit être obligatoirement isolé (domino).
BATTENTION, les fils de commande ne sont pas isolés du secteur.
Tout matériel raccordé doit être marqué CE et satisfaire aux exigences des appareils basse tension ainsi qu’aux
prescriptions de montage.
Possibilité de rallonger, jusqu’à 10m, les fils de la commande locale (à isoler du 230V).
AAny unconnected wire must be insulated (connecting block).
BIMPORTANT, the control wires are not mains-isolated.
Any equipment recorded must be marked CE and comply with the requirements of low voltage devices as well as
assembly recommendations.
Local control wires can be extended up to 10m (insulate from 230 V).
ANicht verwendete Drähte müssen zwingend mit einer Lüsterklemme verbunden werden.
BACHTUNG: Die Steuerdrähte sind nicht von der Stromnetzversorgung getrennt.
Alle angeschlossenen Geräte müssen über die CE-Kennzeichnung verfügen und den Ansprüchen der Niederspan-
nungsgeräte- sowie den Montagevorschriften entsprechen.
Die Drähte des lokalen Schaltereingangs können bis 10 m verlängert werden (von 230 V isolieren).
AQualsiasi filo non collegato deve essere obbligatoriamente isolato (nastro isolante).
BATTENZIONE, i fili di comando non sono isolati dalla rete di alimentazione.
Ogni materiale collegato deve essere marcato CE e soddisfare i requisiti delle apparecchiature a bassa tensione e le
prescrizioni di montaggio.
Possibilità di estendere, fino a 10 m, i fili del comando locale (da isolare dal 230V).
ACualquier cable que no esté conectado se debe aislar obligatoriamente (regleta).
BATENCIÓN, los hilos de control no están aislados de la red.
Todo el material conectado debe tener la marca CE y satisfacer las exigencias de los dispositivos de baja tensión, así
como de las instrucciones de montaje.
Posibilidad de alargar hasta 10 m los hilos del control local (aislar de los 230V).
AKażdy niepodłączony kabel musi być obowiązkowo zaizolowany (kostka).
BUWAGA. Przewody sterowanie nie są odizolowane od sieci.
Wszystkie podłączane urządzenia muszą nosić oznaczenie CE i spełniać wymagania dotyczące urządzeń niskona-
pięciowych oraz wymagania dotyczące montażu.
Możliwość wydłużenia do 10 m przewodów przy sterowaniu lokalnym (oddzielić od 230 V).
AAlle niet-aangesloten kabels moeten worden geïsoleerd (aansluitsteentje).
BOPGELET: de stuurkabels zijn niet geïsoleerd van het elektriciteitsnet.
Alle aangesloten apparatuur moet een CE-markering hebben en voldoen aan de eisen voor laagspanningsapparatuur,
alsook de installatie-instructies.
Mogelijkheid om de kabels voor de lokale bediening te verlengen tot 10 m (te isoleren van de 230 V).
FR
EN
DE
IT
ES
PL
NL

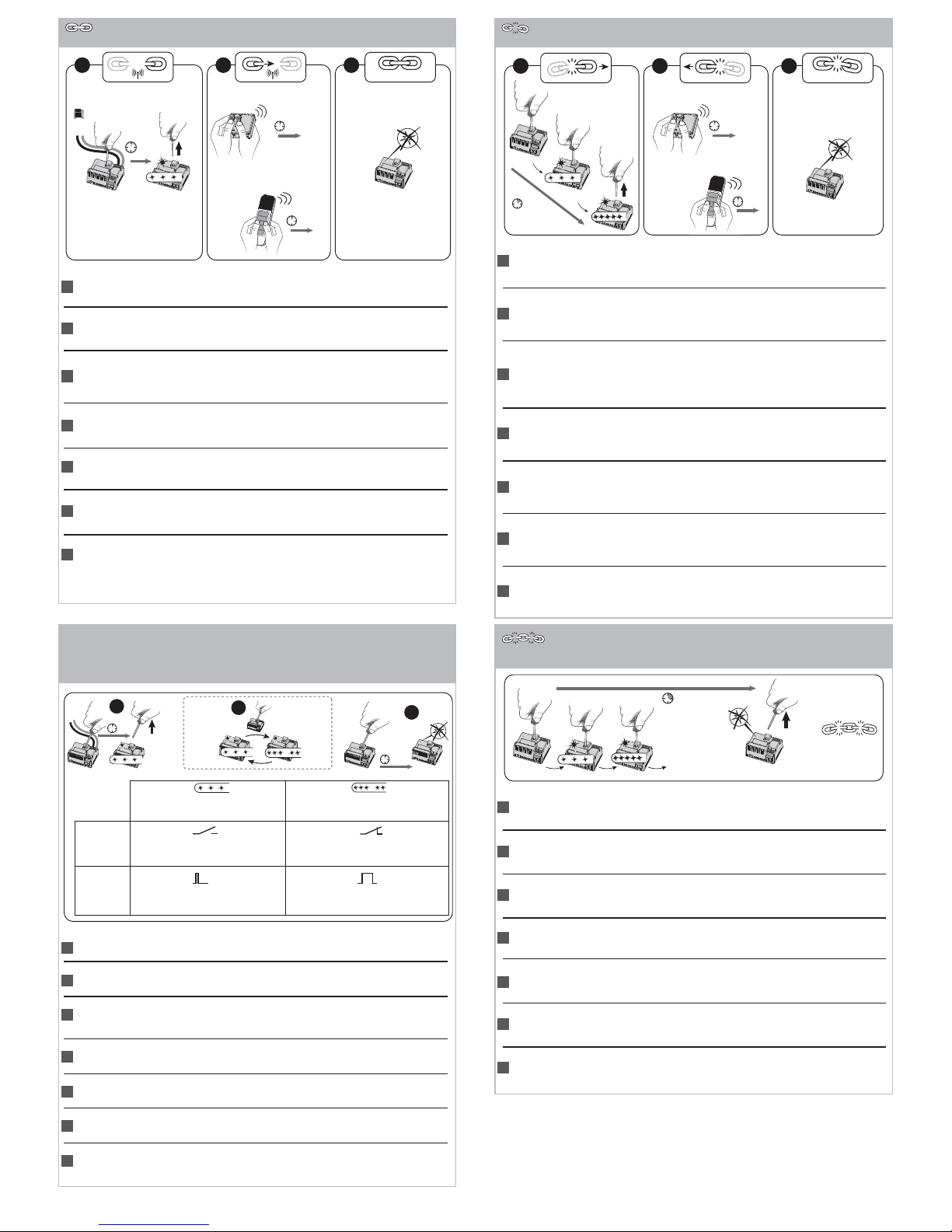

ÊMettez l’installation sous tension.
Appuyez 3 secondes sur la touche
du récepteur jusqu’à ce que son
voyant clignote. Relâchez.
ÊSwitch on the installation.
Press the receiver button for
3 seconds until its LED flashes.
Release.
ÊSetzen Sie die Anlage unter
Spannung. Drücken Sie 3 Sekunden
lang auf die Taste des Empfängers,
bis dessen Kontrolllampe blinkt.
Lassen Sie die Taste los.
ÊMettete l’installazione sotto
tensione. Premete per 3 secondi il
tasto del ricevitore fino a quando la
sua spia lampeggia. Rilasciate.
ÊPonga la instalación en tensión.
Pulse 3 segundos la tecla del
receptor hasta que el testigo
parpadee. Deje de pulsar.
ÊPodłącz instalację do prądu.
Przez 3 sekundy przytrzymaj
naciśnięty przycisk na odbiorniku,
aż do mignięcia lampki na nim. Puść.
ÊZet de installatie onder spanning.
Druk gedurende 3 seconden op de
toets van de ontvanger tot het lampje
knippert. Laat de toets los.
ËSur l’émetteur, envoyez l’ordre
d’association (voir sa notice).
ËSend the association
command to the transmitter
(refer to the user guide).
ËGeben Sie über den Sender
die Zuordnungsanweisung
(siehe entsprechende Anleitung).
ËSull’emettitore, inviate l’ordine
di associazione (vedere le
relative istruzioni).
ËEn el emisor, envíe la
orden de asociación (ver las
instrucciones).
ËWyślij polecenie przypisania
z nadajnika (patrz instrukcja
nadajnika).
ËVerstuur het
verbindingscommando op de
zender (zie handleiding).
ÌVérifiez que le voyant du
récepteur ne clignote plus.
Les produits sont associés.
ÌMake sure that the receiver
LED is no longer flashing.
The products are associated.
ÌAchten Sie darauf, dass die
Kontrollleuchte am Empfänger
jetzt nicht mehr blinkt. Die Geräte
sind nun miteinander verbunden.
ÌVerificate che la spia del
ricevitore non lampeggi più.
I prodotti sono associati.
ÌCompruebe que el testigo
del receptor haya dejado de
parpadear.
Los productos se asocian.
ÌSprawdź, czy lampka na
odbiorniku przestała migać.
Produkty zostały przypisane.
ÌControleer of het controlelampje
van de ontvanger niet meer
knippert. De producten zijn met
elkaar verbonden.
ÊMaintenez appuyé 10 secondes :
- après 3 secondes, le voyant
clignote lentement.
- après 7 secondes, le voyant
clignote rapidement. Relâchez.
ÊPress and hold for 10 seconds :
- after 3 seconds, the LED flashes
slowly.
- after 7 seconds, the LED flashes
quickly. Release.
ÊHalten Sie die Taste 10 Sekunden
lang gedrückt :
- nach 3 Sekunden blinkt die
Kontrollleuchte langsam.
- nach 7 Sekunden blinkt die
Kontrollleuchte schnell. Lassen Sie die
Taste los.
ÊMantenete premuto per 10 secondi :
- dopo 3 secondi, la spia lampeggia
lentamente.
- dopo 7 secondi, la spia lampeggia
rapidamente. Rilasciate.
ÊPulse durante 10 segundos :
- después de 3 segundos, el testigo
parpadea lentamente.
- después de 7 segundos, el testigo
parpadea rápidamente. Deje de pulsar.
ÊPrzytrzymaj naciśnięty przez 10
sekund przycisk :
- po 3 sekundach lampka miga wolno.
- po 7 sekundach lampka miga szybko.
Puść.
ÊHoud 10 seconden ingedrukt :
- na 3 seconden knippert het
controlelampje langzaam.
- na 7 seconden knippert het
controlelampje snel. Laat de toets los.
ËValidez sur l’émetteur
(voir sa notice).
ËConfirm on the transmitter
(refer to the user guide).
ËBestätigen Sie am Sender
(siehe entsprechende
Anleitung).
ËConfermate sull’emettitore
(vedere le relative istruzioni).
ËValide en el emisor
(ver las instrucciones).
ËZatwierdź na nadajniku
(patrz jego instrukcja).
ËBevestig op de zender
(zie handleiding).
ÌVérifiez que le voyant du
récepteur ne clignote plus.
Les produits ne sont plus
associés.
ÌMake sure that the receiver
LED has stopped flashing.
The products are no longer
associated.
ÌAchten Sie darauf, dass die
Kontrollleuchte am Empfänger
jetzt nicht mehr blinkt.
Die Geräte sind nun nicht mehr
miteinander verbunden.
ÌVerificate che la spia del
ricevitore non lampeggi più.
I prodotti non sono più
associati.
ÌCompruebe que el testigo
del receptor ha dejado de
parpadear.
Los productos ya no están
asociados.
ÌSprawdź, czy lampka na
odbiorniku przestała migać.
Produkty nie są już
przypisane.
ÌControleer of het
controlelampje van de
ontvanger niet meer knippert.
De producten zijn niet meer
met elkaar verbonden.
Effacer une association /Remove an association / Zuordnung löschen / Cancellare
un’associazione / Suprimir una asociación / Usuwanie przypisania / Een verbinding verwijderen
> 10s
1 2 3
OFF
OK
3s
7s
... ... ...
.. .. .. .. ..
> 3s
> 3s
RESET OK
10s3s 7s
>20s
OFF
... ... ...
.. .. .. .. ..
Maintenez appuyée 20 secondes la touche du récepteur.
Après 3 secondes, le voyant clignote lentement.
Après 7 secondes, le voyant clignote rapidement.
Maintenez l’appui jusqu’à ce que le voyant s’éteigne. Relâchez.
Hold down the receiver button for 20 seconds.
After 3 seconds, the LED flashes slowly.
After 10 seconds, the LED flashes quickly.
Press and hold the button until the LED goes out. Release.
Halten Sie die Taste des Empfängers 20 Sekunden lang gedrückt.
Nach 3 Sekunden blinkt die Kontrollleuchte langsam.
Nach 10 Sekunden blinkt die Kontrollleuchte schnell.
Halten Sie die Taste so lange gedrückt, bis die Kontrollleuchte ausgeht. Lassen Sie die Taste los.
Mantenete premuto per 20 secondi il tasto del ricevitore.
Dopo 3 secondi, la spia lampeggia lentamente.
Dopo 10 secondi, la spia lampeggia rapidamente.
Mantenete la pressione fino a quando la spia si spegne. Rilasciate.
Mantenga pulsada 20 segundos la tecla del receptor.
Después de 3 segundos, el testigo parpadea lentamente.
Después de 10 segundos, el testigo parpadea rápidamente.
Mantenga pulsado hasta que el indicador se apague. Deje de pulsar.
Przytrzymaj naciśnięty przycisk na odbiorniku przez około 20 sekund.
Po 3 sekundach lampka miga wolno.
Po 7 sekundach lampka miga szybko.
Przytrzymaj naciśnięty przycisk aż do zgaśnięcia lampki. Puść.
Houd de toets van de ontvanger 20 seconden ingedrukt.
Na 3 seconden knippert het controlelampje langzaam.
Na 10 seconden knippert het controlelampje snel.
Houd de toets ingedrukt tot het controlelampje uitgaat. Laat de toets los.
FR
FR
EN
EN
DE
DE
IT
IT
ES
ES
PL
PL
NL
NL
Association / Association / Einlernen / Associazione / Asociación / Przypisanie /
Verbinding
Configuration de la sortie des TYXIA 4600 ou 4620 / TYXIA 4600 or 4620 output
configuration / Konfiguration des Ausgangs bei TYXIA 4600 oder 4620 / Configurazione dell’uscita dei
TYXIA 4600 o 4620 / Configuración de la salida de TYXIA 4600 o 4620 / Konfiguracja wyjścia TYXIA
4600 lub 4620 / Uitgangsconfiguratie voor de TYXIA 4600 of 4620
1 2 3
OFF
230V~
50 Hz
ON
> 3s
... ... ...
> 3s
> 3s
OK
TYXIA 4600
TYXIA 4620
NC
0,25"
NO
4"
>3s
>3s
OFF
.. .. ..... .. ..
... ... ...
... ... ...
.. .. ..... .. ..
... ... ...
123
Clignotement lent / Slow flashing / Langsames blinken /
Lampeggiamento lento / Parpadeo lento /
Wolne miganie / Langzaam knipperen
Clignotement rapide / Fast flashing / Schnelles blinken /
Lampeggiamento rapido / Parpadeo rápido / Szybkie
miganie / Snel knipperen
Normalement Ouvert, Normally Open, Normalerweise
geöffnet, Normalmente aperto, Normalmente abierto,
Normalnie otwarty, Normaal Open.
Durée d'impulsion, Pulse duration, Impulsdauer,
Durata dell'impulso, Duración del impulso,
Czas trwania impulsu, Pulsduur
Durée d'impulsion, Pulse duration, Impulsdauer,
Durata dell'impulso, Duración del impulso,
Czas trwania impulsu, Pulsduur
Normalement fermé, Normally Closed, Normalerweise
geschlossen, Normalmente chiuso, Normalmente cerrado,
Normalnie zamkniêty, Normaal gesloten.
ÊAppuyez 3 secondes sur la touche
du récepteur jusqu’à ce que son
voyant clignote. Relâchez.
ÊPress the receiver button for
3 seconds until its LED flashes.
Release.
ÊDrücken Sie 3 Sekunden lang
auf die Taste des Empfängers, bis
dessen Kontrolllampe blinkt. Lassen
Sie die Taste los.
ÊPremete per 3 secondi il tasto del
ricevitore fino a quando la sua spia
lampeggia. Rilasciate.
ÊPulse 3 segundos la tecla
del receptor hasta que el testigo
parpadee. Deje de pulsar.
ÊPrzytrzymaj naciśnięty przycisk na
odbiorniku aż do mignięcia lampki
na nim. Puść.
ÊDruk gedurende 3 seconden op de
toets van de ontvanger totdat het
lampje knippert. Laat de toets los.
ËAppuyez brièvement sur
la touche pour passer d’un
clignotement à l’autre.
ËPress the button briefly to
change the flashing mode.
ËDrücken Sie kurz auf die Taste,
um von einem Blinken zum
nächsten zu wechseln.
ËPremete brevemente il tasto per
passare da un lampeggiamento
all’altro.
ËPulse brevemente la tecla para
pasar de un parpadeo a otro.
ËNaciśnij krótko przycisk, by
przejść od jednego rodzaju
migania do drugiego.
ËDruk kort op de toets om
van de ene naar de andere
knipperfrequentie te schakelen.
ÌAppuyez 3 secondes sur la
touche pour sortir du mode.
ÌPress and hold the button for
3 seconds to exit the mode.
ÌDrücken Sie 3 Sekunden lang
auf die Taste, um den Modus zu
verlassen.
ÌPremete per 3 secondi il tasto
per uscire dalla modalità.
ÌPulse 3 segundos la tecla para
salir del modo.
ÌAby wyjść z trybu, przytrzymaj
naciśnięty przycisk przez 3
sekundy.
ÌDruk gedurende 3 seconden
op de toets om de modus te
verlaten.
FR
FR
EN
EN
DE
DE
IT
IT
ES
ES
PL
PL
NL
NL
Effacer toutes les associations / Remove all associations / Alle Zuordnungen
löschen / Cancellare tutte le associazioni / Borre todas las asociaciones / Usuwanie
wszystkich przypisań / Alle koppelingen wissen
Exemple 1 / Example 1 / Beispiel 1 /
Esempio 1 / Ejemplo 1 / przykład 1 /
Voorbeeld 1
Exemple 1 / Example 1 / Beispiel 1 /
Esempio 1 / Ejemplo 1 / przykład 1 /
Voorbeeld 1
Exemple 2 / Example 2 / Beispiel 2 /
Esempio 2 / Ejemplo 2 / przykład 2 /
Voorbeeld 2
Exemple 2 / Example 2 / Beispiel 2 /
Esempio 2 / Ejemplo 2 / przykład 2 /
Voorbeeld 2
