DeWalt DW680 (K) User manual

Copyright DEWALT
Dansk 1
Deutsch 6
English 12
Español 17
Français 22
Italiano 27
Nederlands 32
Norsk 37
Português42
Suomi 47
Svenska 52
Türkçe 57
EÏÏËÓÈη 62

A
3
7
98
11
21
4
5
6
10

B
4
1276
C
D
8
14
13
16
15

1 da - 1
DANSK
ELHØVL DW680(K)
Tillykke!
Du har valgt et DEWALT Elværktøj. Mange års
erfaring, ihærdig produktudvikling og innovation gør
DEWALT til en af de mest pålidelige partnere for
professionelle brugere.
Indholdsfortegnelse
1-adatadeksinkeT
EU-Overensstemmelseserklæring da - 1
2-adrenoitkurtsnisdehrekkiS
3-addlohdnisnegallabmerellortnoK
3-adeslevirkseB
3-addehrekkis-lE
3-adlebakregnælroffaeslednevnA
3-adgniretsujgognilmaS
4-adgnindeljevregurB
4-adesledlohegildeV
5-aditnaraG
Tekniske data
DW680(K)
032VgnidnæpS
Motoreekt (indgang) W 600
Omdrejningstal/min ubelastet 15.000
Bundpladens længde mm 285
28mmedderbelvøH
Falseddybde (maks.) mm 12
Høvledybde (maks.) mm 2,5
2,3gktgæV
Sikringer:
A01reniksamV032
Følgende piktogrammer anvendes i denne håndbog:
Angiver risiko for personskade, livsfare
eller ødelæggelse af værktøjet, hvis
brugervejledningens instruktioner ikke
følges.
Angiver risiko for elektrisk stød.
EU-Overensstemmelseserklæring
DW680(K)
DEWALT erklærer at disse værktøjer er konstrueret i
henhold til EU-direktiverne: 98/37/EØF,
89/336/EØF, 73/23/EØF, EN 50144, EN 55014-2,
EN 55014, EN 61000-3-2 & EN 61000-3-3.
For yderligere information bedes De venligst
kontakte DEWALT på nedenstående adresse eller se
bagsiden af brugervejledningen.
Lydniveauet er i overensstemmelse med
EU-direktiverne 86/188/EØF & 98/37/EØF, målt i
henhold til EN 50144:
DW680(K)
L
pA
(lydniveau) dB(A)* 93
L
WA
(akustisk styrke) dB(A) 101
* ved operatørens øre
Anvend høreværn, hvis lydniveauet
overstiger 85 dB(A).
Den vægtede geometriske middelværdi af
accelerationsfrekvensen i henhold til EN 50144:
DW680(K)
< 2,5 m/s
2
Produktudviklingsdirektør
Horst Großmann
DEWALT, Richard-Klinger-Straße 40,
D-65510, Idstein, Tyskland

da - 2 2
DANSK
Sikkerhedsinstruktioner
Læs brugsanvisningen igennem, inden maskinen
tages i brug. Opbevar brugsanvisningen let
tilgængeligt, så alle, der bruger maskinen,
har adgang til brugsanvisningen.
Foruden nedenstående instruktioner,
bør Arbejdstilsynets regler altid følges.
ADVARSEL!
Når man anvender elværktøj, skal følgende
grundlæggende sikkerhedsinstruktioner altid
følges for at nedsætte risikoen for elektriske
stød, personskader og brand.
1 Brug høreværn
Lydniveauet ved bearbejdning af forskellige
materialer kan variere, af og til overstiger niveauet
85 dB(A). For at beskytte sig selv, skal man altid
anvende høreværn.
2 Hold arbejdsområdet i orden
Uordentlige arbejdsområder og arbejdsbænke
indbyder til skader.
3 Tænk på arbejdsmiljøets indflydelse
Udsæt ikke elværktøj for regn. Anvend ikke
elværktøj på fugtige eller våde pladser. Sørg for
en god belysning over arbejdsområdet.
Anvend ikke elværktøj i nærheden af let
antændelige væsker eller gasser.
4 Beskyt dig mod elektriske stød
Undgå kropskontakt med dele, der har
jordforbindelse (f.eks. rør, radiatorer, komfurer,
køleskabe). Ved ekstreme arbejdsforhold
(f.eks. høj fugtighed, forekomst af metalstøv osv.)
kan den elektriske sikkerhed øges ved at tilkoble
en fejlstrømsafbryder.
5 Hold børnene på afstand
Lad ikke børn komme i berøring med værktøjet
eller forlængerledningen. Det er påkrævet at
holde børn under 16 år under opsyn.
6 Opbevar værktøj sikkert
Når elværktøjet ikke anvendes, skal det
opbevares på et tørt, højt placeret sted, låst inde,
uden for børns rækkevidde.
7 Overbelast ikke elværktøj
Man arbejder bedre og mere sikkert inden for det
anførte effektområde.
8 Brug det rigtige elværktøj
Tving ikke elværktøj til at udføre arbejde, som er
beregnet til kraftigere værktøj.
Brug ikke værktøj til formål, det ikke er beregnet
til, brug f.eks. ikke en håndrundsav til at save
kviste eller brænde.
9 Klæd dig rigtigt på
Bær ikke løst hængende tøj eller smykker.
De kan sidde fast i bevægelige dele.
Gummihandsker og skridsikre sko anbefales ved
udendørs arbejde. Brug hårnet, hvis du har langt
hår.
10 Brug beskyttelsesbriller
Brug beskyttelsesbriller for at forhindre, at du får
støv i øjnene, hvilket kan forårsage skade. Hvis
der opstår meget støv, bruges også støvmaske.
11 Ledningen må ikke mishandles
Bær aldrig værktøjet i ledningen og træk ikke i
ledningen for at tage kontakten ud af stikket.
Udsæt ikke ledningen for varme, olie eller skarpe
kanter.
12 Sæt arbejdsemnet fast
Brug skruetvinger eller skruestik for at spænde
arbejdsemnet fast. Det er sikrere end at bruge
hånden, og du får begge hænder fri til arbejdet.
13 Stræk dig ikke for meget
Sørg for, at du altid har sikkert fodfæste og
balance.
14 Vedligehold værktøjet omhyggeligt
Hold værktøjet skarpt og rent.
Følg instruktionerne med hensyn til pasning og
udskiftning af tilbehør.
Kontroller elværktøjets ledning regelmæssigt og
få den repareret hos et autoriseret
serviceværksted, hvis den er beskadiget.
Kontroller forlængerledninger regelmæssigt og
udskift dem, hvis de er beskadigede. Hold
håndtagene tørre, rene og fri for olie og fedt.
15 Tag kontakten ud af stikket når elværktøjet
ikke er i brug, inden service og ved
udskiftning af tilbehør
16 Fjern nøglerne
Kontroller at nøgler og justerværktøj er fjernet fra
elværktøjet, inden det startes.
17 Undgå utilsigtet start
Bær ikke tændt elværktøj med fingeren på
afbryderen. Sørg for, at afbryderen er slået fra,
når du sætter kontakten i stikket.
18 Forlængerledninger udendørs
Udendørs må der kun anvendes
forlængerledninger, der er godkendt til udendørs
brug og mærkede til dette.

3da - 3
DANSK
19 Vær opmærksom
Se på det, du gør. Brug din sunde fornuft.
Brug ikke elværktøjet, når du er træt.
20 Kontroller elværktøjet for skader, inden du
tilslutter ledningen til vægstikket
Inden fortsat brug af elværktøjet, skal eventuelle
beskadigede sikringsanordninger og andre
defekte dele kontrolleres nøje for at finde ud af,
om de fortsat kan fungere rigtigt og udføre den
planlagte funktion. Kontroller at de bevægelige
dele fungerer upåklageligt og ikke klemmer,
at ingen dele er gået i stykker, at alle dele er rigtigt
monterede, og at andre forhold, der kan påvirke
driften, er i orden. En sikkerhedsanordning eller en
anden del, som er beskadiget, skal repareres eller
udskiftes af et autoriseret serviceværksted, hvis
intet andet er anført i brugsanvisningen.
Fejlbehæftede afbrydere skal udskiftes hos et
autoriseret serviceværksted.
Brug ikke elværktøjet, hvis afbryderen ikke kan
kobles til eller fra.
21 For din personlige sikkerhed
Brug kun tilbehør og dele, der er anbefalet i
brugsanvisningen og katalogerne. Anvendelsen
af andet værktøj eller tilbehør end det, der
anbefales i brugsanvisningen eller katalogerne
kan medføre risiko for personskader.
22 Få dit værktøj repareret hos et autoriseret
DEWALT serviceværksted
Dette elværktøj overholder de relevante
sikkerhedsforskrifter. For at undgå fare,
må reparationer af eludstyr kun foretages af
autoriserede elektrikere.
Kontroller emballagens indhold
Emballagen indeholder:
1 Elhøvl
1 Parallelanslag
1 Nøgle
1 Kasse (kun K-Modeller)
1 Brugervejledning
1 Tegning
• Kontroller, at værktøjet, komponenter eller
tilbehør ikke er blevet beskadiget under
transporten.
• Tag dig tid til at læse og forstå denne
brugervejledning, før du tager værktøjet i brug.

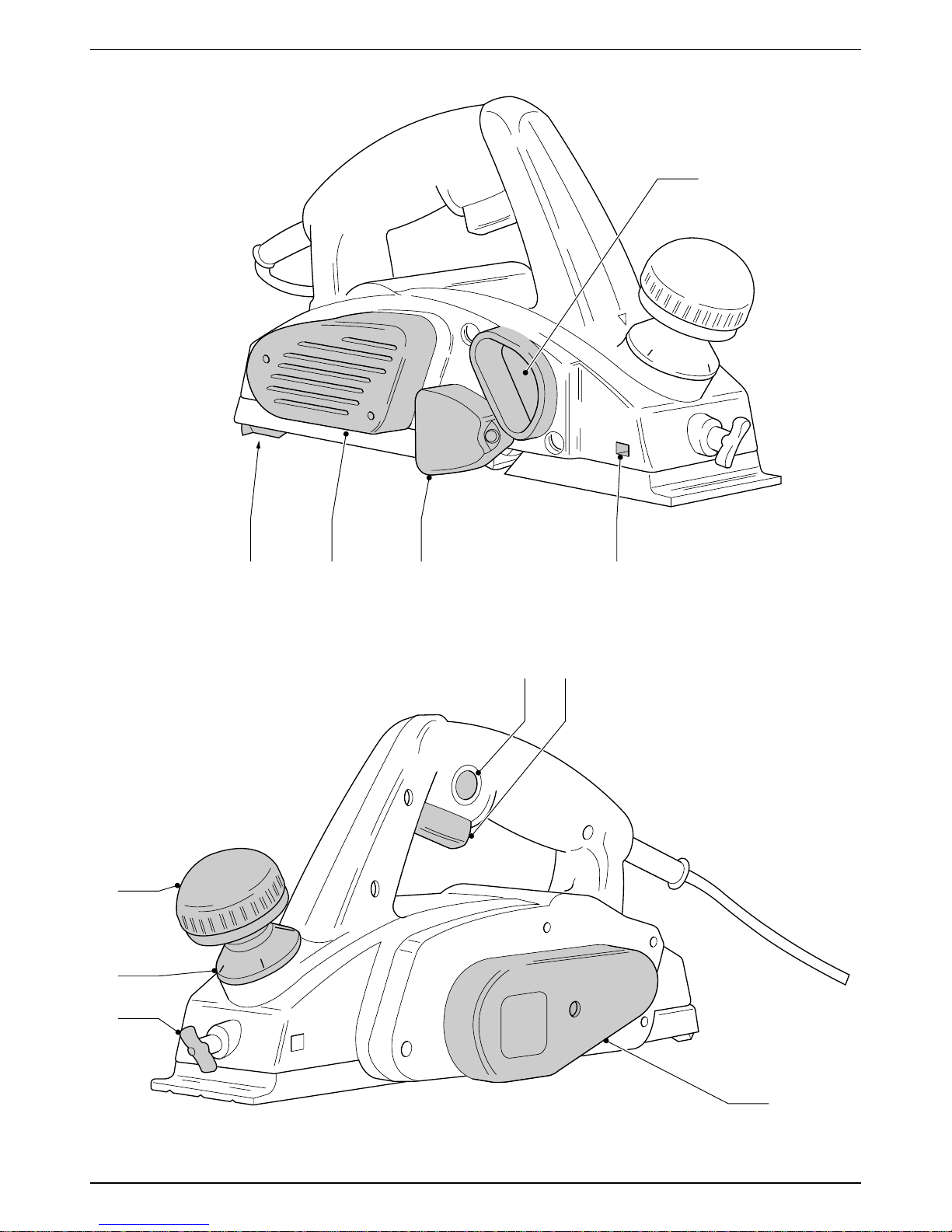

Beskrivelse (fig. A)
Din elhøvl er konstrueret med henblik på
professionelt træhøvlearbejde.
1 Afbryder
2 Startspærre for afbryder
3 Spånudkast
4 Spåndybdeindstilling
5 Skala
6 Vingeskrue til parallelanslag
7 Hul til parallelanslag
8 Sideskærm
9 Motorhus
10 Drivremskappe
11 Parkeringsbeskyttelse
El-sikkerhed
Elmotoren er kun beregnet til én spænding.
Kontroller, at strømforsyningen svarer til spændingen
på typeskiltet.
Dit DEWALT-værktøj er dobbeltisoleret i
henhold til EN 50144; jordledning er
derfor ikke påkrævet.
Udskiftning af kabel eller stik
Ved udskiftning af kablet eller af stikket skal den
bortskaffes på sikker måde. Et stik med blottede
kobberledere er farlig, hvis den sættes i en
strømførende kontakt.
Anvendelse af forlængerkabel
Hvis der skal bruges forlængerkabel, skal der
anvendes et kabel svarende til værktøjets
strømforbrug. (Se de tekniske specifikationer.)
Den mindste lederstørrelse er 1,5 mm2.
Ved anvendelse af en kabeltromle, skal kablet altid
vindes helt ud.
Samling og justering
Træk stikket ud af stikkontakten inden
samling og justering.
Indstilling af høvledybde (fig. B)
• Drej indstillingen (4) for at indstille høvldybden.
En gradstreg svarer til en høvledybde på 0,1 mm.

da - 4 4
DANSK
Montering og afmontering af parallelanslag
(fig. A & C)
Parallelanslaget (12) anvendes for at forbedre
styringen ved høvling af meget smalle arbejdsemner.
• Løsn vingeskruen (6).
• Sæt parallelanslaget (12) ind i hullet (7) fra en af
siderne.
• Spænd vingeskruen.
• Parallelanslaget afmonteres i omvendt
rækkefølge.
Afmontering af vendeskær (fig. D)
• Løsn de tre skruer (13) med den medfølgende
nøgle (14).
• Vip sideskærmen (8) op.
• Skub klingen (15) ud af dens holder.
• Vend klingen eller udskift den.
Udskift altid begge klinger samtidigt.
• Skub klingen ind i holderen. Klingen skal flugte
med bundpladen (16).
• Spænd de tre skruer (13).
Brugervejledning
Overhold altid sikkerhedsinstruktionerne
og gældende foreskrifter.
Før værktøjet tages i brug:
• Juster høvldybden.
• Monter og indstil parallelanslaget ved behov.
Brug kun skarpe knive.
Afbryder (fig. A)
Din høvl er udstyret med en sikkerhedsafbryder,
der forhindrer at den startes ved en fejltagelse.
• Tænd: Tryk på startspærren for afbryderen (2) og
derefter på afbryderen (1).
• Slip startspærren for afbryderen (2).
• Sluk: Slip afbryderen (1). Afbryd altid værktøjet,
når arbejdet er afsluttet, og før stikket trækkes ud.
Høvling (fig. A)
• Start værktøjet som beskrevet.
• Bevæg høvlen langsomt hen over arbejdsemnet.
• Fremføringshastigheden bør ikke være
for høj, især ikke, hvis maksimal
høvldybde og bredde anvendes.
• Husk at flere tynde afhøvlinger er bedre
end en enkelt dyb.
• Stop værktøjet.
Maskinen er udstyret med en parkeringsbeskyttelse
(11). Når maskinen slukkes, kan man lægge høvlen
fra sig uden at vente på at klingerne stopper helt.
Når muligt brug en udsuger, der opfylder de
gældende bestemmelser vedrørende
støvudsugning.
Nærmere oplysninger om tilbehør fås hos Deres
forhandler.
Vedligeholdelse
Dit elværktøj er fremstillet til at kunne fungere i
meget lang tid med mindst mulig vedligeholdelse.
For at værktøjet skal kunne fungere tilfredsstillende
hele tiden, er det dog vigtigt, at værktøjet behandles
korrekt og rengøres jævnligt.
Smøring
Dit elværktøj kræver ingen ekstra smøring.
Rengøring
Hold ventilationshullerne åbne og rengør
maskinhuset jævnligt med en blød klud.
Opslidt værktøj og miljøet
Når din maskine er slidt op, beskyt da naturen ved
ikke at kaste den bort sammen med almindeligt
affald. Aflever den til et opsamlingssted i din
kommune eller til et DEWALT serviceværksted.

5da - 5
DANSK
DEWALT service
Skulle der opstå fejl på produktet, indlever det altid
til et autoriseret serviceværksted. Se aktuelt katalog/
prisliste om yderligere information eller kontakt
DEWALT.
På grund af forskning og udvikling kan ovenstående
specifikationer ændres, hvilket ikke meddeles
separat.
GARANTI
• 30 DAGE TILFREDS-KUNDE GARANTI •
Fuld tilfredshed eller pengene tilbage.
Hvis du ikke er helt tilfreds med dit DEWALT-
værktøj, kan du returnere værktøjet til
forhandleren inden 30 dage efter købet og få
dine penge refunderet eller værktøjet ombyttet.
Værktøjet skal indleveres komplet, og
købsnotaen skal forevises.
• 1 ÅRS FRI VEDLIGEHOLDELSESSERVICE •
Vedligeholdelsen eller service af dit DEWALT-
værktøj inden for de første 12 måneder efter
købet er gratis hos vore autoriserede
serviceværksteder. Fri forebyggende service
omfatter arbejds- og reservedelsomkostninger,
udgifter til tilbehør dækkes ikke. Husk at
medbringe kvitteringen.
• ET ÅRS FULD GARANTI •
Hvis et DEWALT-værktøj bliver defekt på grund af
materiale-eller produktionsfejl inden for de første
12 måneder fra købsdatoen, vil de defekte
komponenter blive udskiftet gratis eller også
udskiftes enheden uden beregning under
følgende forudsætninger:
• At apparatet ikke er anvendt forkert.
• At der ikke er udført uautoriserede reparationer.
• At dateret købsnota forevises.
Denne garanti tilbydes som en ekstra service
og er et tillæg til forbrugerens øvrige
rettigheder.
Oplysninger om nærmeste DEWALT-autoriserede
serviceværksted, se aktuelt katalog for videre
information eller kontakt DEWALT. Alternativt kan
De også finde en liste over DEWALT-autoriserede
serviceværksteder og detaljer om vor eftersalgs-
service på Internettet på følgende adresse:
www.2helpu.com.

de - 1 6
D E U T S C H
PLANER DW680(K)
Herzlic hen Glück wuns ch!
Sie haben sich für ein Elektrowerkzeug von DEWALT
entschieden, das die lange DEWALT-Tradition fort-
setzt, nur ausgereifte und in zahlreichen Tests be-
währte Qualitätsprodukte für den Fachmann anzu-
bieten. Lange J ahre der Erfahrung und kontinuierli-
che Weiterentwicklung machen DEWALT zu Recht
zu einem verläßlichen Partner aller professionellen
Anwender.
Inhalts verzeic hnis
1-ednetaDehcsinhceT
1-edgnurälkrestätimrofnoK-GE
2-edesiewnihstiehrehciS
3-edgnurefeiLrednefürprebÜ
3-edgnubierhcsebetäreG
3-edtiehrehciSehcsirtkelE
4-edlebaksgnuregnälreV
4-ednelletsniEdnuneuabnemmasuZ
4-edgnusiewnashcuarbeG
5-edgnutraW
5-edeitnaraG
T ec hnis c he Da ten
DW680(K)
032)tloV(gnunnapS
Aufnahmeleistung (Watt) 600
Leerlaufdrehzahl der Messerwelle (min
-1
) 15.000
Länge Hobelsohle (mm) 285
28)mm(etierbleboH
21)mm(efeitzlaF
Größte S pantiefe (mm) 2,5
2,3)gk(thciweG
Mindestabsicherung des S tromkreises:
230-V-Elektrowerkzeuge 10 A
Folgende Symbole werden in dieser Anleitung ver-
wendet:
Achtung: Verletzungsgefahr, Lebensge-
fahr oder mögliche Beschädigung des
Elektrowerkzeuges infolge der Nichtbe-
achtung der Anweisungen dieser
Anleitung!
elektrische Spannung
E G-K onformitäts erk lärung
DW680(K)
DEWALT erklärt hiermit, daß diese Elektrowerkzeuge
entsprechend den Richtlinien und Normen
98/37/EWG, 89/336/EWG, 73/23/EWG, EN 50144,
EN 55014-2, EN 55014, EN 61000-3-2 und
EN 61000-3-3 konzipiert wurden.
Für weitere Informationen wenden Sie sich bitte an
die Adresse weiter unten oder an eine der auf der
Rückseite dieser Anleitung genannten Niederlassun-
gen.
Die Höhe des Schalldrucks entspricht den Richtlini-
en der Europäischen Gemeinschaft 86/188/EWG
und 98/37/EWG gemessen nach EN 50144:
DW680(K)
L
pA
(Schalldruck) dB(A)* 93
L
WA
(Schalleistung) dB(A) 101
* Arbeitsplatzbezogener Emissionswert
Tragen Sie bei einem S challdruck über
85 dB(A) einen Gehörschutz.
Gewichteter Eektivwert der Beschleunigung nach
EN 50144:
DW680(K)
< 2,5 m/s
2
Direktor Produktentwicklung
Horst Großmann
DEWALT, Richard-Klinger-Straße 40,
D-65510, Idstein, Deutschland

DEUTSCH
7de - 2
Sicherheitshinweise
Beim Gebrauch von Elektrowerkzeugen sind
zum Schutz gegen elektrischen Schlag,
Verletzungs- und Feuergefahr die nationalen
Sicherheitsvorschriften zu beachten. Lesen Sie
folgende Sicherheitshinweise, bevor Sie das
Elektrowerkzeug benutzen. Bewahren Sie diese
Sicherheitshinweise gut auf!
Allgemeines
1 Halten Sie Ihren Arbeitsbereich in Ordnung
Unordnung im Arbeitsbereich führt zu Unfallge-
fahren.
2 Berücksichtigen Sie Umgebungseinflüsse
Setzen Sie Elektrowerkzeuge keiner Nässe aus.
Sorgen Sie für eine gute Beleuchtung des Ar-
beitsbereiches. Benutzen Sie Elektrowerkzeuge
nicht in der Nähe von brennbaren Flüssigkeiten
oder Gasen.
3 Schützen Sie sich vor elektrischem Schlag
Vermeiden Sie Körperberührung mit geerdeten
Teilen, z.B. Rohren, Heizkörpern, Herden und
Kühlschränken. Bei extremen Einsatzbedin-
gungen (z.B. hohe Feuchtigkeit, Entwicklung von
Metallstaub usw.) kann die elektrische Sicherheit
durch Vorschalten eines Trenntransformators
oder eines Fehlerstrom-(FI-)Schutzschalters
erhöht werden.
4 Halten Sie Kinder fern!
Sorgen Sie dafür, daß Kinder das Werkzeug oder
Kabel nicht berühren.
Jugendliche unter 16 Jahren dürfen das Werk-
zeug nur unter fachlicher Anleitung benutzen.
5 Verlängerungskabel im Freien
Verwenden Sie bei Arbeiten im Freien nur dafür
zugelassene und entsprechend gekennzeichnete
Verlängerungskabel.
6 Bewahren Sie Ihre Werkzeuge sicher auf
Unbenutzte Werkzeuge sollten in trockenen,
verschlossenen Räumen und für Kinder nicht
erreichbar aufbewahrt werden.
7 Tragen Sie geeignete Arbeitskleidung
Tragen Sie keine weite Kleidung oder Schmuck.
Sie können von sich bewegenden Teilen erfaßt
werden. Beim Arbeiten im Freien sind Arbeits-
handschuhe und rutschfestes Schuhwerk emp-
fehlenswert. Tragen Sie bei langen Haaren ein
Haarnetz.
8 Benutzen Sie eine Schutzbrille
und verwenden Sie eine Atemmaske bei staub-
und spanerzeugenden Arbeiten.
9 Beachten Sie den Höchstschalldruck
Tragen Sie bei einem Schalldruck über 85 dB(A)
einen geeigneten Gehörschutz.
10 Sichern Sie das Werkstück
Benutzen Sie Spannvorrichtungen oder einen
Schraubstock, um das Werkstück festzuhalten.
Es ist damit sicherer gehalten und ermöglicht die
Bedienung des Elektrowerkzeuges mit beiden
Händen.
11 Achten Sie auf einen sicheren Stand
Achten Sie auf einen sicheren Stand, um in jeder
Arbeitsposition das Gleichgewicht zu halten.
12 Vermeiden Sie unbeabsichtigtes Einschalten
Tragen Sie keine an das Stromnetz angeschlosse-
nen Elektrowerkzeuge mit dem Finger am EIN-/
AUS-Schalter.
Vergewissern Sie sich davon, daß der Schalter
beim Anschluß an das Stromnetz ausgeschaltet
ist.
13 Seien Sie stets aufmerksam
Konzentrieren Sie sich auf Ihre Arbeit. Gehen Sie
vernünftig vor. Verwenden Sie das Werkzeug
nicht, wenn Sie müde sind.
14 Ziehen Sie den Netzstecker
Schalten Sie das Gerät ab und warten Sie, bis
das Werkzeug die Ruhestellung erreicht hat,
bevor Sie den Arbeitsplatz verlassen.
Bei Nichtgebrauch, vor der Wartung und beim
Werkzeugwechsel ist der Netzstecker zu ziehen.
15 Lassen Sie keine Werkzeugschlüssel stecken
Überprüfen Sie vor dem Einschalten, ob die
Schlüssel und Einstellwerkzeuge entfernt sind.
16 Benutzen Sie das richtige Werkzeug
Die bestimmungsgemäße Verwendung ist in
dieser Betriebsanleitung beschrieben.
Verwenden Sie keine zu schwachen Werkzeuge
oder Vorsatzgeräte für schwere Arbeiten.
Mit dem richtigen Werkzeug erzielen Sie eine
optimale Qualität und gewährleisten Ihre persönli-
che Sicherheit.
Warnung! Das Verwenden anderer als der in
dieser Anleitung empfohlenen Vorsatzgeräte und
Zubehörteile oder die Ausführung von Arbeiten
mit diesem Elektrowerkzeug, die nicht der be-
stimmungsgemäßen Verwendung entsprechen,
kann zu Unfallgefahren führen.

de - 3 8
DEUTSCH
• Vergewissern Sie sich, daß das Elektrowerkzeug
sowie die Zubehörteile beim Transport nicht
beschädigt wurden.
• Lesen Sie vor der Inbetriebnahme die
Bedienungsanleitung gründlich durch.
Gerätebeschreibung (Abb. A)
Ihr Einhandhobel wurde zum Hobeln von Holz ent-
wickelt.
1 EIN-/AUS-Schalter
2 Entriegelungsknopf
3 Spanauswurf
4 Spantiefeneinstellknopf
5 Spantiefenskala
6 Flügelschraube für Parallelanschlag
7 Einschub für Parallelanschlag
8 Falzschutz
9 Motor-Abdeckung
10 Riemenabdeckung
11 Parkschuh
Elektrische Sicherheit
Der Elektromotor wurde nur für eine Spannung kon-
zipiert. Überprüfen Sie deswegen, ob die Netzspan-
nung der auf dem Typenschild des Elektrowerkzeu-
ges angegebenen Spannung entspricht.
Ihr DEWALT-Elektrowerkzeug ist gemäß
EN 50144 zweifach isoliert; ein Erdleiter
ist aus diesem Grunde überflüssig.
CH Bei Ersatz des Netzkabels achten Sie auf
Verwendung des Schweizer Netzsteckers.
Typ 11 für Klasse II
(Doppelisolierung) - Geräte
Typ 12 für Klasse I
(Schutzleiter) - Geräte
CH Ortsveränderliche Geräte, die im Freien
verwendet werden, müssen über einen
Fehlerstromschutzschalter angeschlossen
werden.
Auswechseln des Netzkabels oder -steckers
Defekte Netzkabel oder -stecker dürfen nur von ei-
nem autorisierten Fachbetrieb ausgewechselt wer-
den. Ausgetauschte Netzkabel oder -stecker müs-
sen danach fachgerecht entsorgt werden.
17 Behandeln Sie das Kabel sorgfältig
Tragen Sie das Werkzeug nicht am Kabel und
benutzen Sie das Kabel nicht, um den Stecker
aus der Steckdose zu ziehen. Schützen Sie das
Kabel vor Hitze, Öl und scharfen Kanten.
18 Pflegen Sie Ihre Werkzeuge mit Sorgfalt
Halten Sie Ihre Werkzeuge scharf und sauber,
um gut und sicher arbeiten zu können. Befolgen
Sie die Wartungsvorschriften und die Hinweise
für den Werkzeugwechsel. Kontrollieren Sie
regelmäßig den Stecker und das Kabel und
lassen Sie diese bei Beschädigung von einer
DEWALT-Kundendienstwerkstatt erneuern. Kon-
trollieren Sie Verlängerungskabel regelmäßig und
ersetzen Sie sie im Falle einer Beschädigung.
Halten Sie alle Schalter trocken, sauber und frei
von Öl und Fett.
19 Kontrollieren Sie Ihr Elektrowerkzeug auf
Beschädigungen
Vor Gebrauch ist das Elektrowerkzeug auf ein-
wandfreie und bestimmungsgemäße Funktion zu
überprüfen. Überprüfen Sie, ob die beweglichen
Teile einwandfrei funktionieren und ob Teile
beschädigt sind. Sämtliche Teile müssen richtig
montiert sein, um den einwandfreien Betrieb des
Elektrowerkzeuges zu gewährleisten.
Beschädigte Teile und Schutzvorrichtungen müs-
sen vorschriftsgemäß repariert oder ausgewech-
selt werden. Benutzen Sie das Elektrowerkzeug
nicht, wenn der Schalter defekt ist. Beschädigte
Schalter müssen durch eine DEWALT-Kunden-
dienstwerkstatt ersetzt werden.
20 Lassen Sie Reparaturen nur von einer
DEWALT-Kundendienstwerkstatt ausführen
Dieses Elektrowerkzeug entspricht den einschlä-
gigen Sicherheitsbestimmungen. Reparaturen
dürfen nur von einer DEWALT-Kundendienst-
werkstatt ausgeführt werden, andernfalls kann
Unfallgefahr für den Betreiber entstehen.
Überprüfen der Lieferung
Die Verpackung enthält:
1 Einhandhobel
1 Parallelanschlag
1 Steckschlüssel
1 Transportkoffer (nur für K-Modelle)
1 Bedienungsanleitung
1 Explosionszeichnung

9de - 4
DEUTSCH
Verlängerungskabel
Verwenden Sie ein zugelassenes Verlängerungs-
kabel, das für die Leistungsaufnahme des Elektro-
werkzeugs ausreichend ist (vgl. technische Daten).
Der Mindestquerschnitt beträgt 1,5 mm2. Rollen Sie
das Kabel bei Verwendung einer Kabelrolle immer
völlig aus.
Zusammenbauen und Einstellen
Ziehen Sie vor dem Zusammenbauen
und Einstellen immer den Netzstecker.
Spantiefeneinstellung (Abb. B)
• Stellen Sie mit dem Einstellknopf (4) die gewünsch-
te Spantiefe ein.
Eine Rastung entspricht einer Spanabnahme von
0,1 mm.
Montage und Demontage des Parallelanschlags
(Abb. A & C)
Der Parallelanschlag (12) dient zur besseren Führung
der Maschine beim Hobeln von schmalen Werkstük-
ken.
• Lösen Sie die Flügelschraube (6) um einige
Umdrehungen.
• Schieben Sie den Parallelanschlag (12) wahlwei-
se links oder rechts in den Einschub (7).
• Ziehen Sie die Flügelschraube fest.
• Zur Demontage des Parallelanschlags gehen Sie
in umgekehrter Reihenfolge vor.
Auswechseln der Wendemesser (Abb. D)
• Lösen Sie die drei Schrauben (13) mittels des
Steckschlüssels (14).
• Klappen Sie den Falzschutz (8) auf.
• Schieben Sie das Messer (15) aus dem Halter.
• Wenden Sie das Messer oder wechseln Sie es
nötigenfalls aus.
Wechseln Sie immer beide Messer aus.
• Schieben Sie das Messer in den Halter. Das
Messer muß bündig mit der Hobelsohle (16)
eingestellt werden.
• Ziehen Sie die drei Schrauben (13) fest.
Gebrauchsanweisung
Beachten Sie immer die Sicherheitshin-
weise und die gültigen Vorschriften.
Vor dem Betrieb:
• Stellen Sie die Spantiefe ein.
• Bei Bedarf montieren Sie den Parallelanschlag
und stellen ihn ein.
Verwenden Sie nur scharfe Messer.
Ein- und Ausschalten (Abb. A)
Um ein unbeabsichtigtes Einschalten zu vermeiden,
ist Ihr Hobel mit einem Schutzschalter versehen.
• Einschalten: drücken Sie den Entriegelungsknopf
(2) und dann den Ein-/Aus-Schalter (1).
• Lassen Sie den Entriegelungsknopf (2) los.
• Ausschalten: lassen Sie den Ein-/Aus-Schalter (1)
los. Schalten Sie das Elektrowerkzeug bei
Beendigung der Arbeiten immer AUS. Nur wenn
das Elektrowerkzeug ausgeschaltet ist, darf der
Netzstecker aus der Steckdose gezogen werden.
Hobeln (Abb. A)
• Schalten Sie das Werkzeug wie beschrieben ein.
• Bewegen Sie den Hobel langsam über das
Werkstück.
• Die Zufuhrgeschwindigkeit sollte nicht zu
hoch sein, vor allem bei großen
Spantiefen und Hobelbreiten.
• Größere Spantiefen erzielen Sie am
besten in mehreren Arbeitsgängen.
• Schalten Sie das Werkzeug aus.
Das Werkzeug ist mit einem Parkschuh (11) verse-
hen. Das laufende Werkzeug kann somit gleich nach
dem Ausschalten abgestellt werden.
In Deutschland werden für Holzstaub aufgrund der
TRGS 553 geprüfte Absaugeinrichtungen gefordert.
Für andere Materialien muß der gewerbliche
Betreiber die speziellen Anforderungen mit der
zuständigen Berufsgenossenschaft klären.

de - 5 10
DEUTSCH
Wenden Sie sich für nähere Informationen über das
richtige Zubehör an Ihren DEWALT-Händler.
Wartung
Ihr DEWALT-Elektrowerkzeug wurde für eine lange
Lebensdauer und einen möglichst geringen
Wartungsaufwand entwickelt. Ein dauerhafter, ein-
wandfreier Betrieb setzt eine regelmäßige Reinigung
voraus.
Schmieren
Ihr Elektrowerkzeug erfordert keine zusätzliche
Schmierung.
Reinigung
Sorgen Sie dafür, daß die Lüftungsschlitze offen blei-
ben, und reinigen Sie das Gehäuse regelmäßig mit
einem weichen Tuch.
Recycling (nicht zutreffend für
Österreich und die Schweiz)
Elektrowerkzeuge enthalten Roh- und Kunststoffe,
die recycelt werden können und Stoffe, die fachge-
recht entsorgt werden müssen. DEWALT und andere
namhafte Hersteller von Elektrowerkzeugen haben
ein Recycling-Konzept entwickelt, das dem Handel
und dem Anwender eine problemlose Rückgabe von
Elektrowerkzeugen ermöglicht. Ausgediente netz-
und akkubetriebene DEWALT-Werkzeuge können
beim Handel abgegeben oder direkt an DEWALT
eingeschickt werden. Beim Recycling werden
sortenreine Rohstoffe (Kupfer, Aluminium, etc.) und
Kunststoffe gewonnen und nicht verwertbare Rest-
stoffe verantwortungsvoll entsorgt. Voraussetzung
für den Erfolg ist das Engagement von Anwendern,
Handel und Markenherstellern.
GARANTIE
• 30 TAGE GELD ZURÜCK GARANTIE •
Wenn Sie mit der Leistung Ihres DEWALT-
Elektrowerkzeuges nicht völlig zufrieden sind,
können Sie es unter Vorlage des Original-Kauf-
beleges ohne weiteres innerhalb von 30 Tagen bei
Ihrem DEWALT-Händler im Original-Lieferumfang
zurückgeben und erhalten Ihr Geld zurück. Die Geld
zurück Garantie gilt nicht auf Zubehör.
• 1 JAHR KOSTENLOSE INSPEKTION •
Innerhalb der ersten 12 Monate nach dem Kauf
werden Wartungs- oder Kundendienstleistungen
für Ihr DEWALT-Elektrowerkzeug unter Vorlage
des Original-Kaufbeleges von einer DEWALT-
Kundendienstwerkstatt ausgeführt. Diese
Leistung ist im Kaufpreis eingeschlossen.
• 1 JAHR GARANTIE •
Die Garantiefrist von 12 Monaten gilt für alle
DEWALT-Elektrowerkzeuge und beginnt mit dem
Kaufdatum, das durch den Original-Kaufbeleg
nachgewiesen werden muß. In dieser Zeit
garantieren wir:
• Kostenlose Beseitigung eventueller Störungen
• Kostenlosen Ersatz aller schadhaften Teile
• Kostenlosen und fachmännischen
Reparaturservice
• Voraussetzung ist, daß der Fehler nicht auf
unsachgemäße Behandlung zurückzuführen ist
und nur Original-DEWALT-Zubehörteile
verwendet wurden, die ausdrücklich von
DEWALT als zum Betrieb mit DEWALT-
Elektrowerkzeugen geeignet bezeichnet
worden sind.
Den Standort Ihres nächstgelegenen Händlers
oder Ihrer Kundendienst-Werkstatt erfahren Sie
unter der entsprechenden Telefonnummer auf
der Rückseite. Eine Übersicht über die DEWALT-
Kundendienstwerkstätte und weitere Informatio-
nen finden Sie auch im Internet:
www.2helpu.com.

DEUTSCH
11 de - 6
Mit dieser Garantieerklärung erhalten Sie eine
zusätzliche Sicherheit. Sie schränkt jedoch in
keinem Falle Ihre gesetzlichen Gewährleistungs-
rechte ein, die Sie gegenüber demjenigen haben,
bei dem Sie das Gerät gekauft haben. Sie können
nach Ihrer Wahl diese in gewissem Umfange
weitergehenden Rechte (Minderung des Kaufprei-
ses oder Rückgängigmachung des Kaufes) auch
Ihrem Verkäufer gegenüber geltend machen.

en - 1 12
E N G L I S H
PLANER DW680(K)
C ongratulations !
You have chosen a DEWALT Power Tool. Years of
experience, thorough product development and
innovation make DEWALT one of the most reliable
partners for professional Power Tool users.
T able of c ontents
1-neatadlacinhceT
1-neytimrofnocfonoitaralceD-CE
2-nesnoitcurtsniytefaS
3-nestnetnocegakcaP
3-nenoitpircseD
3-neytefaslacirtcelE
Mains plug replacement (U.K. & Ireland only) en - 3
3-neelbacnoisnetxenagnisU
4-netnemtsujdadnaylbmessA
4-neesurofsnoitcurtsnI
5-neecnanetniaM
5-neeetnarauG
T ec hnic al data
DW680(K)
032VegatloV
(U.K. & Ireland only) V 230/115
Motor power (input) W 600
nimdeepsdaoloN
-1
15,000
582mmhtgnelesaB
28mmhtdiwgninalP
Rabbeting depth (max.) mm 12
Planing depth (max.) mm 2.5
2.3gkthgieW
Fuses:
Europe 230 V tools 10 Amperes, mains
U.K. & Ireland 230 V tools 13 Amperes, in plugs
115 V tools
(< 1500 W) 16 Amperes, mains
The following symbols are used throughout this
manual:
Denotes risk of personal injury, loss of life
or damage to the tool in case of non-
observance of the instructions in this
manual.
Denotes risk of electric shock.
E C -Dec laration of c onformity
DW680(K)
DEWALT declares that these Power Tools have been
designed in compliance with: 98/37/EEC,
89/336/EEC, 73/23/EEC, EN 50144, EN 55014-2,
EN 55014, EN 61000-3-2 & EN 61000-3-3.
For more information, please contact DEWALT at the
address below, or refer to the back of the manual.
Level of sound pressure according to 86/188/EEC &
98/37/EEC, measured according to EN 50144:
DW680(K)
L
pA
(sound pressure) dB(A)* 93
L
WA
(acoustic power) dB(A) 101
* at the operator’s ear
Take appropriate measures for the
protection of hearing if the sound
pressure of 85 dB(A) is exceeded.
Weighted root mean square acceleration value
according to EN 50144:
DW680(K)
< 2.5 m/s
2
Director Engineering and Product Development
Horst Großmann
DEWALT, Richard-Klinger-Straße 40,
D-65510, Idstein, Germany

ENGLISH
13 en - 2
Safety instructions
When using Power Tools, always observe the
safety regulations applicable in your country to
reduce the risk of fire, electric shock and
personal injury. Read the following safety
instructions before attempting to operate this
product. Keep these instructions in a safe place!
General
1 Keep work area clean
Cluttered areas and benches can cause accidents.
2 Consider work area environment
Do not expose Power Tools to humidity.
Keep work area well lit. Do not use Power Tools
in the presence of flammable liquids or gases.
3 Guard against electric shock
Prevent body contact with earthed surfaces
(e.g. pipes, radiators, cookers and refrigerators).
For use under extreme conditions (e.g. high
humidity, when metal swarf is being produced,
etc.) electric safety can be improved by inserting
an isolating transformer or a (FI) earth-leakage
circuit-breaker.
4 Keep children away
Do not let children come into contact with the
tool or extension cord. Supervision is required for
those under 16 years of age.
5 Extension cords for outdoor use
When the tool is used outdoors, always use
extension cords intended for outdoor use and
marked accordingly.
6 Store idle tools
When not in use, Power Tools must be stored in
a dry place and locked up securely, out of reach
of children.
7 Dress properly
Do not wear loose clothing or jewellery. They can
be caught in moving parts. Preferably wear
rubber gloves and non-slip footwear when
working outdoors. Wear protective hair covering
to keep long hair out of the way.
8 Wear safety goggles
Also use a face or dust mask in case the
operations produce dust or flying particles.
9 Beware of maximum sound pressure
Take appropriate measures for the protection of
hearing if the sound pressure of 85 dB(A) is
exceeded.
10 Secure workpiece
Use clamps or a vice to hold the workpiece. It is
safer and it frees both hands to operate the tool.
11 Do not overreach
Keep proper footing and balance at all times.
12 Avoid unintentional starting
Do not carry the plugged-in tool with a finger on
the switch. Be sure that the switch is released
when plugging in.
13 Stay alert
Watch what you are doing. Use common sense.
Do not operate the tool when you are tired.
14 Disconnect tool
Shut off power and wait for the tool to come to a
complete standstill before leaving it unattended.
Unplug the tool when not in use, before servicing
or changing accessories.
15 Remove adjusting keys and wrenches
Always check that adjusting keys and wrenches
are removed from the tool before operating the
tool.
16 Use appropriate tool
The intended use is described in this instruction
manual. Do not force small tools or attachments
to do the job of a heavy-duty tool. The tool will
do the job better and safer at the rate for which it
was intended.
Warning! The use of any accessory or attachment
or performance of any operation with this tool, other
than those recommended in this instruction manual
may present a risk of personal injury.
17 Do not abuse cord
Never carry the tool by its cord or pull it to
disconnect from the socket. Keep the cord away
from heat, oil and sharp edges.
18 Maintain tools with care
Keep the tools in good condition and clean for
better and safer performance. Follow the
instructions for maintenance and changing
accessories. Inspect the tool cords at regular
intervals and, if damaged, have them repaired by
an authorized DEWALT repair agent. Inspect the
extension cords periodically and replace them if
damaged. Keep all controls dry, clean and free
from oil and grease.
19 Check for damaged parts
Before using the tool, carefully check it for
damage to ensure that it will operate properly
and perform its intended function.

en - 3 14
ENGLISH
Check for misalignment and seizure of moving
parts, breakage of parts and any other conditions
that may affect its operation. Have damaged
guards or other defective parts repaired or
replaced as instructed. Do not use the tool if the
switch is defective. Have the switch replaced by
an authorized DEWALT repair agent.
20 Have your tool repaired by an authorized
DEWALT repair agent
This Power Tool is in accordance with the
relevant safety regulations. To avoid danger,
electric appliances must only be repaired by
qualified technicians.
Package contents
The package contains:
1 Planer
1 Parallel fence
1 Spanner
1 Kitbox (K-models only)
1 Instruction manual
1 Exploded drawing
• Check for damage to the tool, parts or
accessories which may have occurred during
transport.
• Take the time to thoroughly read and understand
this manual prior to operation.
Description (fig. A)
Your planer has been designed for professional
planing of wood.
1 On/off-switch
2 Lock-off button
3 Shavings discharge outlet
4 Planing depth adjustment knob
5 Planing depth graduation
6 Wing bolt for parallel fence
7 Hole for parallel fence
8 Side guard
9 Motor cover
10 Drive belt cover
11 Parking shoe
Electrical safety
The electric motor has been designed for one
voltage only. Always check that the power supply
corresponds to the voltage on the rating plate.
Your DEWALT tool is double insulated in
accordance with EN 50144; therefore no
earth wire is required.
Mains plug replacement
(U.K. & Ireland only)
• Should your mains plug need replacing and you
are competent to do this, proceed as instructed
below. If you are in doubt, contact an authorized
DEWALT repair agent or a qualified electrician.
• Disconnect the plug from the supply.
• Cut off the plug and dispose of it safely; a plug
with bared copper conductors is dangerous if
engaged in a live socket outlet.
• Only fit 13 Amperes BS1363A approved plugs
fitted with the correctly rated fuse (1).
• The cable wire colours, or a letter, will be marked
at the connection points of most good quality
plugs. Attach the wires to their respective points
in the plug (see below). Brown is for Live (L) (2)
and Blue is for Neutral (N) (4).
• Before replacing the top cover of the mains plug
ensure that the cable restraint (3) is holding the
outer sheath of the cable firmly and that the two
leads are correctly fixed at the terminal screws.
Never use a light socket.
Never connect the live (L) or neutral (N)
wires to the earth pin marked E or .
For 115 V units with a power rating exceeding 1500 W,
we recommend to fit a plug to BS4343 standard.
Using an extension cable
If an extension cable is required, use an approved
extension cable suitable for the power input of this
tool (see technical data). The minimum conductor
size is 1.5 mm2. When using a cable reel, always
unwind the cable completely.

ENGLISH
15 en - 4
Also refer to the table below.
Conductor size (mm
2
) Cable rating (Amperes)
0.75 6
1.00 10
1.50 15
2.50 20
4.00 25
Cable length (m)
7.5 15 25 30 45 60
Voltage Amperes Cable rating (Amperes)
115 0 - 2.0 6 6 6 6 6 10
2.1 - 3.4 6 6 6 6 15 15
3.5 - 5.0 6 6 10 15 20 20
5.1 - 7.0 10 10 15 20 20 25
7.1 - 12.0 15 15 20 25 25 -
12.1 - 20.0 20 20 25 - - -
230 0 - 2.0 6 6 6 6 6 6
2.1 - 3.4 6 6 6 6 6 6
3.5 - 5.0 6 6 6 6 10 15
5.1 - 7.0 10 10 10 10 15 15
7.1 - 12.0 15 15 15 15 20 20
12.1 - 20.0 20 20 20 20 25 -
Assembly and adjustment
Prior to assembly and adjustment always
unplug the tool.
Adjusting the depth of cut (fig. B)
• Turn the planing depth adjustment knob (4) to
the required depth of cut.
One graduation corresponds to a depth of cut of
0.1 mm.
Attaching and removing the parallel fence
(fig. A & C)
The parallel fence (12) is used for optimum tool
control on narrow workpieces.
• Slacken the wing bolt (6).
• Fit the parallel fence (12) in the hole (7) from
either side.
• Tighten the wing bolt.
• To remove the parallel fence, proceed in
reverse order.
Removing reversible cutters (fig. D)
• Loosen the three bolts (13) with the spanner (14)
supplied.
• Flap the side guard (8) up.
• Slide the cutter (15) out of its holder.
• Reverse the cutter or replace it.
Always replace both cutters.
• Slide the cutter into the holder. Make sure that
the cutter is flush with the planing shoe (16).
• Tighten the three bolts (13).
Instructions for use
Always observe the safety instructions
and applicable regulations.
Prior to operation:
• Adjust the depth of cut.
• If necessary, fit and adjust the parallel fence.
Use sharp cutters only.
Switching on and off (fig. A)
Your planer is equipped with a safety switch to
prevent inadvertent operation.
• Switching on: press the lock-off button (2) and
subsequently press the on/off-switch (1).
• Release the lock-off button (2).
• Switching off: release the on/off-switch (1).
Always switch off the tool when work is finished
and before unplugging.
Planing (fig. A)
• Switch the tool on as described.
• Slowly move the planer over the workpiece.
• The feed speed should not be too high,
especially when using the maximum
depth of cut and planing width.
• Remember that several shallow cuts are
better than one deep cut.
• Switch the tool off.
Your planer is equipped with a parking shoe (11).
After switching off the tool can be put down without
waiting for the cutters to come to a standstill.

en - 5 16
ENGLISH
Whenever possible, connect a dust extraction
device designed in accordance with the relevant
regulations regarding dust emission.
Consult your dealer for further information on the
appropriate accessories.
Maintenance
Your DEWALT Power Tool has been designed to
operate over a long period of time with a minimum
of maintenance. Continuous satisfactory operation
depends upon proper tool care and regular cleaning.
Lubrication
Your Power Tool requires no additional lubrication.
Cleaning
Keep the ventilation slots clear and regularly clean
the housing with a soft cloth.
Unwanted tools and the environment
Take your tool to an authorized DEWALT repair
agent where it will be disposed of in an
environmentally safe way.
GUARANTEE
• 30 DAY NO RISK SATISFACTION GUARANTEE •
If you are not completely satisfied with the
performance of your DEWALT tool, simply return
it within 30 days, complete as purchased, to the
point of purchase, for a full refund or exchange.
Proof of purchase must be produced.
• ONE YEAR FREE SERVICE CONTRACT •
If you need maintenance or service for your
DEWALT tool, in the 12 months following
purchase, it will be undertaken free of charge at
an authorized DEWALT repair agent. Proof of
purchase must be produced. Includes labour and
spare parts for Power Tools.
Excludes accessories.
• ONE YEAR FULL WARRANTY •
If your DEWALT product becomes defective due
to faulty materials or workmanship within
12 months from the date of purchase, we
guarantee to replace all defective parts free of
charge or, at our discretion, replace the unit free
of charge provided that:
• The product has not been misused.
• Repairs have not been attempted by
unauthorized persons.
• Proof of purchase date is produced.
This guarantee is offered as an extra benefit
and is additional to consumers statutory rights.
For the location of your nearest authorized
DEWALT repair agent, please use the appropriate
telephone number on the back of this manual.
Alternatively, a list of authorized DEWALT repair
agents and full details on our after-sales service
are available on the Internet at www.2helpu.com.
