Dometic SP 950C User manual

SP950C
Fastening frame
for Renault Trucks T
Installation Manual. . . . . . . . . . . . . . . . . . . . . 4
Befestigungsrahmen
für Renault Trucks T
Montageanleitung. . . . . . . . . . . . . . . . . . . . .8
Cadre de fixation
pour Renault Trucks T
Instructions de montage . . . . . . . . . . . . . . . 12
Bastidor de fijación
para Renault Trucks T
Instrucciones de montaje . . . . . . . . . . . . . . 16
Estrutura de fixação
para Renault Trucks T
Instruções de montagem . . . . . . . . . . . . . .20
Telaio di fissaggio
per Renault Trucks T
Indicazioni di montaggio . . . . . . . . . . . . . .24
Bevestigingsframe
voor Renault Trucks T
Montagehandleiding . . . . . . . . . . . . . . . . . 28
Fastgørelsesramme
til Renault Trucks T
Monteringsvejledning . . . . . . . . . . . . . . . . 32
Fästram
för Renault Trucks T
Monteringsanvisning . . . . . . . . . . . . . . . . . 36
Festeramme
for Renault Trucks T
Monteringsanvisning . . . . . . . . . . . . . . . . . 40
Kiinnityskehys
malliin Renault Trucks T
Asennusohje . . . . . . . . . . . . . . . . . . . . . . . . 44
Крепежная рамка
для Renault Trucks T
Инструкция по монтажу. . . . . . . . . . . . . . . 48
Rama mocująca
do Renault Trucks T
Instrukcja montażu . . . . . . . . . . . . . . . . . . . 52
Upevňovací rám
pre Renault Trucks T
Návod na montáž . . . . . . . . . . . . . . . . . . . . 56
Upevňovací rám
pro Renault Trucks T
Návod k montáži . . . . . . . . . . . . . . . . . . . . . 60
Rögzítőkeret
Renault Trucks T
Szerelési útmutató . . . . . . . . . . . . . . . . . . . 64
EN
DE
FR
ES
PT
IT
NL
DA
SV
NO
FI
RU
PL
SK
CS
HU
AIR CONDITIONERS
COOLAIR
SP950C-Renault-Trucks-T--I-16s.book Seite 1 Freitag, 24. Februar 2017 5:20 17

CoolAir SP950C
2
123
A
1
SP950C-Renault-Trucks-T--I-16s.book Seite 2 Freitag, 24. Februar 2017 5:20 17

CoolAir SP950C
3
1
1
2
2
3
SP950C-Renault-Trucks-T--I-16s.book Seite 3 Freitag, 24. Februar 2017 5:20 17

EN
Explanation of symbols CoolAir SP950C
4
Please read this manual carefully before installing and starting up and
store it in a safe place. If the device is resold, this instruction manual must
be handed over to the purchaser along with the device.
Table of contents
1 Explanation of symbols. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
2 General safety instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
3 Scope of delivery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
4 Target group for this manual. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
5 Intended use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
6 Fitting the fastening frame . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
7 Guarantee . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
1 Explanation of symbols
!
!
A
I
WARNING!
Safety instruction: Failure to observe this instruction can cause fatal or
serious injury.
CAUTION!
Safety instruction: Failure to observe this instruction can lead to injury.
NOTICE!
Failure to observe this instruction can cause material damage and impair
the function of the product.
NOTE
Supplementary information for operating the product.
SP950C-Renault-Trucks-T--I-16s.book Seite 4 Freitag, 24. Februar 2017 5:20 17

EN
CoolAir SP950C General safety instructions
5
2 General safety instructions
The manufacturer accepts no liability for damage in the following cases:
•Damage to the product resulting from mechanical influences and excess voltage
•Alterations to the product without express permission from the manufacturer
•Use for purposes other than those described in the operating manual
A
I
3Scopeofdelivery
Installation kit for Renault Trucks T,
ref. no. 9100300071
Before starting the system, check that all the parts belongingto the scope of delivery
are present.
NOTICE!
The freedom of movement of semi-trailers (of the outer edges of the
semi-trailer when turning or jackknifing) and other vehicle attachments
must not be restricted.
NOTE
Observe the safety instructions in the installation manual for the CoolAir
SP950 parking cooler.
Quantity Designation Ref. number
1 Fastening frame 4442500823
1 Installation manual 4445102222
4 Bolt M8 x 35
18 U washer M8 (d1 = 8.4 mm, d2 = 16 mm)
4 U washer M8 (d1 = 8.4 mm, d2 = 24 mm)
14 Nut M8, self-locking
SP950C-Renault-Trucks-T--I-16s.book Seite 5 Freitag, 24. Februar 2017 5:20 17

EN
Target group for this manual CoolAir SP950C
6
4 Target group for this manual
The installation information in this manual is only intended for qualified personnel at
workshops, who are familiar with the guidelines and safety precautions to be applied
during the installation of vehicle accessory parts.
5 Intended use
The fastening rail is used for installing the SP950C condenser unit for the CoolAir
SP950 parking cooler to the following vehicles: Renault Trucks T. The fastening
frame is attached on the left of the rear cab wall.
When fastening the fastening frame, use existing fastening points on the vehicle. You
do not need to drill new holes.
6 Fitting the fastening frame
A
I

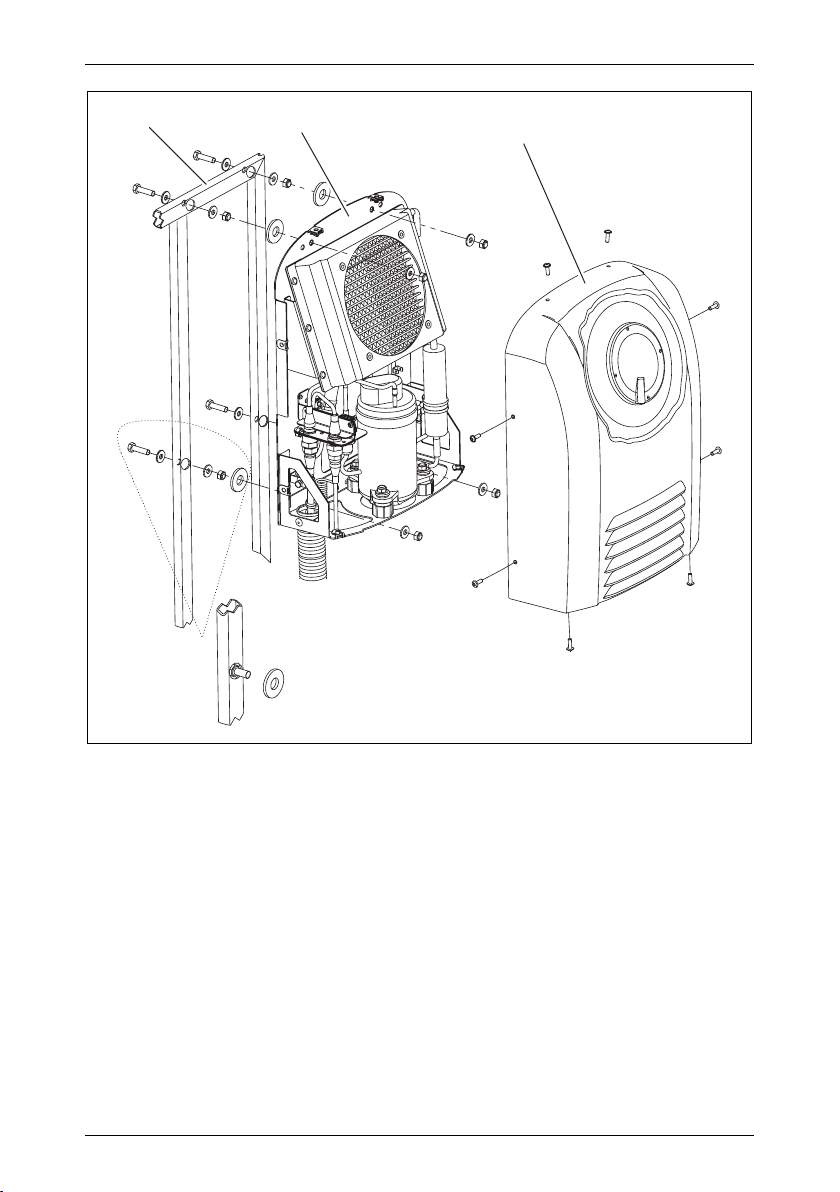

Basic assembly is described in fig. 1, page 2:
NOTICE!
Observe the information in the installation manual when fitting the
CoolAir SP950 parking cooler.
NOTE
Operating instructions can be found in the operating manual for the
CoolAir SP950 parking cooler.
Item Designation
1 Fastening frame
2Condenserunit
3Cover
SP950C-Renault-Trucks-T--I-16s.book Seite 6 Freitag, 24. Februar 2017 5:20 17

EN
CoolAir SP950C Guarantee
7
Install the fastening rail and the CoolAir SP950C condenser unit in the Renault
Trucks T as follows:
I
➤Insert and tighten the four M8 x 35 bolts, eight M8 8.4 x 16 mm U washers and
four M8 retaining nuts (fig. 1, page 2) in the mounting frame for the condenser
unit.
➤Remove all six M8 nuts and M8 8.4 x 16 mm U washers from the side spoiler
fastening (fig. 21, page 3).
A
➤Place the fastening frame onto the M8 bolts and attach using the M8 nuts and
M8 8.4 x 16 mm U washers provided (fig. 21, page 3).
➤Put the the four large M8 8.4 x 24 mm U washers as spacer discs onto the
protruding screws on the fastening frame (fig. 22, page 3).
➤Place the condenser unit on the projecting bolts of the mounting frame and bolt
to the four U washers M8 8.4 x 16 mm and four M8 retaining nuts (fig. 3,
page 3).
➤Check that all bolts are still tight after travelling approximately 200 km.
7Guarantee
The statutory warranty period applies. If the product is defective, please contact the
service partner in your country (addresses on the back on the instruction manual).
Our experts will be happy to help you and will discuss the warranty process with you
in more detail.
NOTE
Only install the condenser unit after you have attached the mounting
frame on the rear wall of the truck.
NOTICE!
Secure side spoiler from falling.
SP950C-Renault-Trucks-T--I-16s.book Seite 7 Freitag, 24. Februar 2017 5:20 17

DE
Erklärung der Symbole CoolAir SP950C
8
Bitte lesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorgfältig
und bewahren Sie sie auf. Geben Sie sie im Falle einer Weiterveräußerung
des Geräts an den Käufer weiter.
Inhaltsverzeichnis
1 Erklärung der Symbole . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
2 Allgemeine Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
3 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
4 Zielgruppe dieser Anleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
5 Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
6 Befestigungsrahmen montieren. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
7 Gewährleistung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
1 Erklärung der Symbole
!
!
A
I
WARNUNG!
Sicherheitshinweis: Nichtbeachtung kann zu Tod oder schwerer
Verletzung führen.
VORSICHT!
Sicherheitshinweis: Nichtbeachtung kann zu Verletzungen führen.
ACHTUNG!
Nichtbeachtung kann zu Materialschäden führen und die Funktion des
Produktes beeinträchtigen.
HINWEIS
Ergänzende Informationen zur Bedienung des Produktes.
SP950C-Renault-Trucks-T--I-16s.book Seite 8 Freitag, 24. Februar 2017 5:20 17

DE
CoolAir SP950C Allgemeine Sicherheitshinweise
9
2 Allgemeine Sicherheitshinweise
Der Hersteller übernimmt in folgenden Fällen keine Haftung für Schäden:
•Beschädigungen am Produkt durch mechanische Einflüsse und Über-
spannungen
•Veränderungen am Produkt ohne ausdrückliche Genehmigung vom Hersteller
•Verwendung für andere als die in der Anleitung beschriebenen Zwecke
A
I
3 Lieferumfang
Montagesatz für Renault Trucks T,
Artikel-Nr. 9100300071
Prüfen Sie vor Inbetriebnahme des Systems, ob alle zum Lieferumfang gehörenden
Teile vorhanden sind.
ACHTUNG!
Die Bewegungsfreiheit von Aufliegern (die äußeren Kanten des
Aufliegers beim Einlenken oder Einknicken) und anderen Fahrzeug-
anbauten darf nicht eingeschränkt werden.
HINWEIS
Beachten Sie die Sicherheitshinweise in der Einbauanleitung zur Stand-
klimaanlage CoolAir SP950.
Menge Bezeichnung Artikelnummer
1 Befestigungsrahmen 4442500823
1 Montageanleitung 4445102222
4 Schraube M8 x 35
18 U-Scheibe M8 (d1 = 8,4 mm, d2 = 16 mm)
4 U-Scheibe M8 (d1 = 8,4 mm, d2 = 24 mm)
14 Mutter M8, selbstsichernd
SP950C-Renault-Trucks-T--I-16s.book Seite 9 Freitag, 24. Februar 2017 5:20 17

DE
Zielgruppe dieser Anleitung CoolAir SP950C
10
4 Zielgruppe dieser Anleitung
Die Einbauinformationen in dieser Anleitung wenden sich ausschließlich an Fach-
leute in Werkstätten, die mit den anzuwendenden Richtlinien und Sicherheits-
vorkehrungen beim Einbau von Fahrzeugzubehörteilen vertraut sind.
5 Bestimmungsgemäßer Gebrauch
Der Befestigungsrahmen dient zur Montage der Kondensatoreinheit SP950C von
der Standklimaanlage CoolAir SP950 an Fahrzeuge des Typs Renault Trucks T. Der
Befestigungsrahmen wird links an der Fahrerhausrückwand montiert.
Bei der Befestigung des Befestigungsrahmens werden Originalbefestigungspunkte
am Fahrzeug verwendet. Sie müssen am Fahrzeug keine neuen Bohrungen
anfertigen.
6 Befestigungsrahmen montieren
A
I
Die grundsätzliche Montage stellt Abb. 1, Seite 2 dar:
ACHTUNG!
Beachten Sie beim Einbau auch die Informationen in der Einbau-
anleitung zur Standklimaanlage CoolAir SP950.
HINWEIS
Informationen zur Bedienung finden Sie in der Bedienungsanleitung zur
Standklimaanlage CoolAir SP950.
Pos. Bezeichnung
1 Befestigungsrahmen
2 Kondensatoreinheit
3 Abdeckhaube
SP950C-Renault-Trucks-T--I-16s.book Seite 10 Freitag, 24. Februar 2017 5:20 17

DE
CoolAir SP950C Gewährleistung
11
Montieren Sie den Befestigungsrahmen und die Kondensatoreinheit
CoolAir SP950C am Renault Trucks T wie folgt:
I
➤Zur Aufnahme der Kondensatoreinheit die vier Schrauben M8 x 35, acht
U-Scheiben M8 8,4 x 16 mm und vier Sicherungsmuttern M8 (Abb. 1, Seite 2)
in den Befestigungsrahmen einsetzen und verschrauben.
➤Alle sechs Muttern M8 und U-Scheiben M8 von der Seitenspoiler-Befestigung
entfernen (Abb. 21, Seite 3).
A
➤Befestigungsrahmen auf die M8-Schraubbolzen schieben und mit den
beiliegenden Muttern M8 und U-Scheiben M8 8,4 x 16 mm befestigen
(Abb. 21, Seite 3).
➤Die vier großen U-Scheiben M8 8,4 x 24 mm als Distanzscheiben auf die heraus-
stehenden Schrauben am Befestigungsrahmen schieben (Abb. 22, Seite 3).
➤Kondensatoreinheit auf die herausstehenden Schrauben am Befestigungs-
rahmen setzen und mit den vier U-Scheiben M8 8,4 x 16 mm und vier
Sicherungsmuttern M8 verschrauben (Abb. 3, Seite 3).
➤Alle Schrauben nach einer Fahrstrecke von ca. 200 km auf festen Sitz
kontrollieren.
7Gewährleistung
Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt defekt sein, wenden
Sie sich bitte an einen Service-Partner in Ihrem Land (Adressen siehe Rückseite der
Anleitung).
Unsere Spezialisten helfen Ihnen gerne weiter und besprechen mit Ihnen den
weiteren Verlauf der Gewährleistung.
HINWEIS
Montieren Sie die Kondensatoreinheit erst nach der Befestigung des
Befestigungsrahmens an der LKW-Rückwand.
ACHTUNG!
Seitenspoiler vor dem Herabfallen sichern.
SP950C-Renault-Trucks-T--I-16s.book Seite 11 Freitag, 24. Februar 2017 5:20 17

FR
Explication des symboles CoolAir SP950C
12
Veuillez lire ce manuel avec attention avant le montage et la mise en
service, puis le conserver. En cas de revente de l’appareil, veuillez le
transmettre au nouvel acquéreur.
Table des matières
1 Explication des symboles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
2 Consignes de sécurité générales. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
3 Contenu de la livraison . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
4 Groupe cible de cette notice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
5 Usage conforme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
6 Monter le cadre de fixation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
7 Garantie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
1 Explication des symboles
!
!
A
I
AVERTISSEMENT !
Consigne de sécurité : lenon-respectdecesconsignespeutentraîner
la mort ou de graves blessures.
ATTENTION !
Consigne de sécurité : lenon-respect de ces consignes peutentraîner
des blessures.
AVIS !
Le non-respect de ces consignes peut entraîner des dommages
matériels et des dysfonctionnements du produit.
REMARQUE
Informations complémentaires sur l'utilisation du produit.
SP950C-Renault-Trucks-T--I-16s.book Seite 12 Freitag, 24. Februar 2017 5:20 17

FR
CoolAir SP950C Consignes de sécurité générales
13
2 Consignes de sécurité générales
Le fabricant décline toute responsabilité pour des dommages dans les cas suivants :
•des influences mécaniques et des surtensions ayant endommagé le matériel
•des modifications apportées au produit sans autorisation explicite de la part du
fabricant
•une utilisation différente de celle décrite dans la notice
A
I
3 Contenu de la livraison
Kit de montage pour Renault Trucks T,
N° d’article 9100300071
Avant de mettre le système en service, vérifiez si toutes les pièces faisant partie de la
livraison ont bien été livrées.
AVIS !
Veillez à ce que la liberté de mouvement des semi-remorques (les bords
extérieurs de la semi-remorque lors du braquage ou du pivotement) et
d'autres équipements du véhicule ne soit pas restreinte.
REMARQUE
Veuillez respecter les consignes de sécurité indiquées dans la notice de
montage du climatiseur auxiliaire CoolAir SP950.
Quantité Désignation Numéro d’article
1 Cadre de fixation 4442500823
1 Instructions de montage 4445102222
4 Vis M8 x 35
18 Rondelle U M8 (d1 = 8,4 mm, d2 = 16 mm)
4 Rondelle U M8 (d1 = 8,4 mm, d2 = 24 mm)
14 Ecrou M8, autobloquant
SP950C-Renault-Trucks-T--I-16s.book Seite 13 Freitag, 24. Februar 2017 5:20 17

FR
Groupe cible de cette notice CoolAir SP950C
14
4 Groupe cible de cette notice
Les informations concernant le montage fournies par ce manuel s’adressent
exclusivement à un personnel qualifié, travaillant dans des ateliers et connaissant les
directives et les consignes de sécurité à appliquer pour le montage d’accessoires
dans les véhicules.
5Usageconforme
Le cadre de fixation sert à monter l'unité du condenseur SP950C du climatiseur
auxiliaire CoolAir SP950 sur les véhicules du type Renault Trucks T. Le cadre de
fixation est monté à droite sur la paroi arrière de la cabine.
Lors de la fixation du cadre de fixation, utilisez les points de fixation d’origine au
niveau du véhicule. Il n’est pas nécessaire de procéder à de nouveaux perçages au
niveau du véhicule.
6 Monter le cadre de fixation
A
I
Le montage de base est représenté sur la fig. 1, page 2 :
AVIS !
Lors du montage, tenez également compte des informations indiquées
dans la notice de montage du climatiseur auxiliaire CoolAir SP950.
REMARQUE
Vous trouverez des informations concernant l'utilisation dans le manuel
d'utilisation du climatiseur auxiliaire CoolAir SP950.
Pos. Désignation
1 Cadre de fixation
2 Condensateur
3 Cache de protection
SP950C-Renault-Trucks-T--I-16s.book Seite 14 Freitag, 24. Februar 2017 5:20 17

FR
CoolAir SP950C Garantie
15
Montez le cadre de montage et l'unité du condenseur CoolAir SP950C sur les
Renault Trucks T de la manière suivante :
I
➤Pour mettre en place l'unité du condensateur, insérer et visser les quatre vis
M8 x 35, les huit rondelles U M8 8,4 x 16 mm et les quatre écrous de fixation M8
(fig. 1, page 2) dans le cadre de fixation.
➤Retirer les six écrous M8 et rondelles U M8 8,4 x 16 mm de la fixation du déflec-
teur latéral (fig. 21, page 3).
A
➤Faites glisser le cadre de fixation sur les boulons vissés M8 et fixez-le à l'aide des
écrous M8 et rondelles U M8 8,4 x 16 mm fournis à la livraison (fig. 21,
page 3).
➤Pousser les quatre grandes rondelles U M8 8,4 x 24 mm sur les vis saillantes du
cadre de fixation, afin qu'elles servent de rondelles d'écartement (fig. 22,
page 3).
➤Placer l'unité du condensateur sur les vis saillantes du cadre de fixation et la visser
avec les quatre rondelles U M8 8,4 x 16 mm et les quatre écrous de fixation M8
(fig. 3, page 3).
➤Contrôlez la fixation de toutes les vis après avoir parcouru un trajet de 200 km
env.
7 Garantie
Le délai légal de garantie s'applique. Si le produit s'avérait défectueux, veuillez vous
adresser à un de nos partenaires de service présent dans votre pays (voir adresses au
dos du présent manuel).
Nos spécialistes vous aideront avec plaisir et répondront à vos questions concernant
la suite de la procédure pour la garantie.
REMARQUE
Ne pas monter l'unité du condensateur avant d'avoir fixé le cadre de
fixation sur la paroi arrière du poids lourd.
AVIS !
Bloquer le déflecteur latéral de telle sorte qu'il ne puisse pas tomber.
SP950C-Renault-Trucks-T--I-16s.book Seite 15 Freitag, 24. Februar 2017 5:20 17

ES
Aclaración de los símbolos CoolAir SP950C
16
Lea atentamente estas instrucciones antes del montaje y de la puesta en
funcionamiento del aparato y consérvelas en un lugar seguro para futuras
consultas. En caso de vender o entregar el aparato a otra persona, entre-
gue también este manual.
Índice
1 Aclaración de los símbolos. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
2 Indicaciones generales de seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
3 Volumen de entrega . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
4 Destinatarios de estas instrucciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
5 Uso adecuado. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
6 Montar el bastidor de fijación. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
7 Garantía legal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
1 Aclaración de los símbolos
!
!
A
I
¡ADVERTENCIA!
Indicación de seguridad: su incumplimiento puede acarrear la
muerte o graves lesiones.
¡ATENCIÓN!
Indicación de seguridad: su incumplimiento puede acarrear
lesiones.
¡AVISO!
Su incumplimiento puede acarrear daños materiales y perjudicar el
correcto funcionamiento del producto.
NOTA
Información adicional para el manejo del producto.
SP950C-Renault-Trucks-T--I-16s.book Seite 16 Freitag, 24. Februar 2017 5:20 17

ES
CoolAir SP950C Indicaciones generales de seguridad
17
2 Indicaciones generales de seguridad
El fabricante declina toda responsabilidad ante daños ocurridos en los siguientes
casos:
•daños en el producto debido a influencias mecánicas y sobretensiones
•modificaciones realizadas en el producto sin el expreso consentimiento del
fabricante
•utilización del aparato para fines distintos a los descritos en las instrucciones
A
I
3 Volumen de entrega
Juego de montaje para Renault Trucks T,
n.° de art. 9100300071
Antes de poner en funcionamiento el sistema, compruebe si ha recibido todas las
piezas.
¡AVISO!
La libertad de movimientos del semirremolque (los bordes exteriores
del semirremolque al tomar una curva o doblar una esquina) y de otros
accesorios montados en el vehículo no debe quedar mermada.
NOTA
Tenga en cuenta las indicaciones de seguridad en las instrucciones de
montaje del equipo de aire acondicionado para funcionamiento con
motor parado CoolAir SP950.
Cantidad Denominación Número de artículo
1 Bastidor de fijación 4442500823
1 Instrucciones de montaje 4445102222
4 Tornillo M8 x 35
18 Arandela en U M8 (d1 = 8,4 mm, d2 = 16 mm)
4 Arandela en U M8 (d1 = 8,4 mm, d2 = 24 mm)
14 Tuerca M8 autofijadora
SP950C-Renault-Trucks-T--I-16s.book Seite 17 Freitag, 24. Februar 2017 5:20 17

ES
Destinatarios de estas instrucciones CoolAir SP950C
18
4 Destinatarios de estas instrucciones
La información referente a la instalación incluida en estas instrucciones va dirigida
exclusivamente al personal técnico de talleres familiarizado con las directivas y
medidas de seguridad que se hayan de aplicar durante la instalación de accesorios
de vehículos.
5Usoadecuado
El bastidor de sujeción sirve para montar la unidad de condensador SP950C del
equipo de aire acondicionado para funcionamiento con motor parado
CoolAir SP950 en vehículos del tipo Renault Trucks T. El bastidor de fijación se
monta a la izquierda en la pared trasera de la cabina del conductor.
Para la fijación del bastidor de fijación se utilizan los puntos de sujeción originales del
vehículo. No es necesario realizar más perforaciones en el vehículo.
6 Montar el bastidor de fijación
A
I
La fig. 1, página 2 representa el montaje básico:
¡AVISO!
Durante el montaje tenga también en cuenta la información relativa al
montaje del equipo de aire acondicionado para funcionamiento con
motor parado CoolAir SP950.
NOTA
Encontrará más información sobre el manejo en las instrucciones de uso
del equipo de aire acondicionado para funcionamiento a motor parado
CoolAir SP950.
Pos. Denominación
1 Bastidor de fijación
2 Condensador
3 Cubierta
SP950C-Renault-Trucks-T--I-16s.book Seite 18 Freitag, 24. Februar 2017 5:20 17

ES
CoolAir SP950C Garantía legal
19
Monte el bastidor de sujeción y la unidad de condensador CoolAir SP950C en
Renault Trucks T de la siguiente manera:
I
➤Para alojar el condensador, coloque y apriete los cuatro tornillos M8 x 35, las
ocho arandelas en U M8 8,4 x 16 mm y las cuatro tuercas de seguridad M8
(fig. 1, página 2) en el bastidor de fijación.
➤Retire las seis tuercas M8 y arandelas en U M8 8,4 x 16 mm de la fijación del
deflector lateral (fig. 21, página 3).
A
➤Deslice el bastidor de sujeción sobre los pernos roscados M8 y fíjelo con las
tuercas M8 y las arandelas en U M8 8,4 x 16 mm (fig. 21, página 3) adjuntas.
➤Coloque las cuatrosarandelas en U grandesde M8 8,4 x 24 mm como arandelas
distanciadoras sobre los tornillos sueltos del bastidor de sujeción (fig. 22,
página 3).
➤Coloque el condensador con sus tornillos sueltos en el bastidor de fijación y
apriételos con las cuatro arandelas en U M8 8,4 x 16 mm y las cuatro tuercas de
seguridad M8 (fig. 3, página 3).
➤Una vez recorridos aprox. 200 km, compruebe que todos los tornilllos sigan
estando firmemente sujetos.
7 Garantía legal
Rige el plazo de garantía legal. Si el producto presenta algún defecto, diríjase a
nuestro socio de servicio en su país (ver direcciones en el dorso de este manual).
Nuestros especialistas estarán encantados de poder ayudarle y de poder orientarle
en los siguientes pasos a dar respecto a la garantía.
NOTA
Una vez fijado el bastidor de fijación a la pared trasera del camión,
monte el condensador.
¡AVISO!
Proteja el deflector lateral frente a caídas.
SP950C-Renault-Trucks-T--I-16s.book Seite 19 Freitag, 24. Februar 2017 5:20 17

PT
Explicação dos símbolos CoolAir SP950C
20
Por favor, leia atentamente este manual antes da montagem e colocação
em funcionamento e guarde-o num local seguro. Em caso de revenda do
aparelho, entregue o manual ao novo comprador.
Índice
1 Explicação dos símbolos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
2 Indicações gerais de segurança. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
3 Material fornecido. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
4 Destinatários do presente manual . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
5 Utilização adequada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
6 Montar a estrutura de fixação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
7 Garantia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
1 Explicação dos símbolos
!
!
A
I
AVISO!
Indicaçãode segurança:o incumprimento pode provocar a morte ou
ferimentos graves.
PRECAUÇÃO!
Indicação de segurança: o incumprimento pode provocar
ferimentos.
NOTA!
O incumprimento pode causar danos materiais e pode prejudicar o
funcionamento do produto.
OBSERVAÇÃO
Informações suplementares sobre a operação do produto.
SP950C-Renault-Trucks-T--I-16s.book Seite 20 Freitag, 24. Februar 2017 5:20 17
