D+H VLD 51/038-BSY+ User manual

99.824.37 2.1/10/15
E 222052
C US
en Original instructions . . . . . . . . . . . . . . . . . . . . . . . Page . . . . . . . 2
es Manual original . . . . . . . . . . . . . . . . . . . . . . . . . . . Página . . . . . . 6

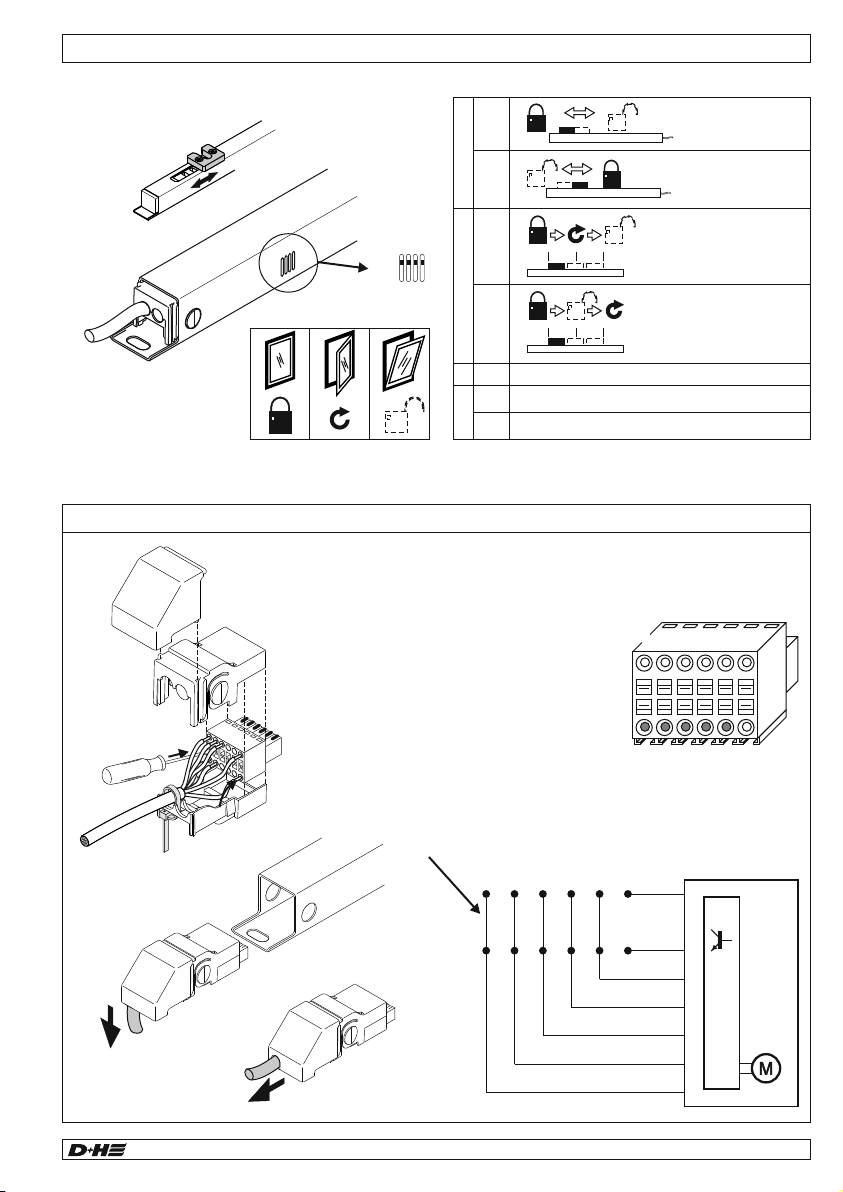

VLD 51/038-BSY+
PI-VLD
Please order bracket sets separately /
Rogamos que pidan los juegos de fijación por separado

PI-VLD
factory setting
DIP switches by Software SCS deactivatable
DIP switch settings
4
1
2
OFF use in conjunction with BSY+ drives
OFF
ON use as single drive
ON
OFF
ON
--- n.c.
mode: "turn-before-tilt"
locking stroke 38 mm
(1.49")
mode: "tilt-before-turn"
locking stroke 19 mm
(0.75")
19mm 19mm
19mm 19mm
3
OFF
ON 1 2 3 4
English English
2/12 99.824.37 2.1/10/15 3/12
99.824.37 2.1/10/15
! IMPORTANT ! Safety Notes
1. Mounting of the drive should be carried out by a D+H distributor, whose qualification and
experience is ensured by regular in-house training.
2. All wiring must be installed by a qualified electrican according to National Electrical Codes, NFPA 70.
3. For indoor use only. Use always rain detector with danger of rain (e.g. at domelights or roof windows).
4. Observe enclosed red safety slip!
5. Danger of violent pressure in handaccessible area.
6. The window operators have been evaluated for Residential or Light Duty Commercial Use only.
7. A suitable field wiring means should be provided in the end use application.
8. The mounting and routing of external wiring should be determined in the end product.
9. The mounting of each unit shall be evaluated in the end use.
10. The suitability of the leads for field wiring should be determined in the end-use application.
11. Suitability of strain relief means in conjunction with the flexible cord shall be evaluated in the end-use,
if applicable.
12. The drive must be mounted a min of 8 feet above the floor or any access level.
13. The drives were not evaluated for entrapment protection since they are to be installed at
least 8 feet above the floor. Where entrapment is a consideration, the need for additional tests and
evaluation should be determined during the end product investigation.
14. The drive shall be connected to a Class 2 power supply.
For North America:
15. The Uniform Building Code Standard Vols. 1, 2 & 3 have to be observed.
The VLD 51/038 can be integrated in almost all
common profiles. Please consult your D+H service
and sales partner about precise mounting
specifications and CAD-data.
Attention: Screw either tappet driver (PI-VLD) on
the VLD 51/038 before mounting of the drive.
Mounting information
Drive unit with 2,5 m (98.4") silicone cable.
Dependent on the type of window, different bracket
sets are available separately.
Scope of supply
1 2 3 4 5 6
7 8 9 10 11 12
Mot. a Mot. b HS Data a Data b Signal
(WH) Mot. a
(BN) Mot. b
(OG) HS
(YE) Data a
(GN) Data b
Signal
Clamping range :
28 -18 AWG
(solid or flexible)
< optional >
Cable tie
Plug connection
Loop through terminals
max. 60 V / 6 A
VLD 51/038-BSY+
1 2 3 4 5 6
7 8 9 10 11 12
Mot. a Mot. b
HS
Data a
Data b
(WH) white
(BN) brown
(OG) orange
(YE) yellow
(GN) green
(PK) pink
(GY) grey
Ø max. 7 mm
(0.27")
VLD 51/038-BSY+ VLD 51/038-BSY+
- Linear drive for locking and unlocking of
standard lock-sliding fittings
- Either integrate in the window profile or
mountable on the outer frame
- Suitable for a complete remote control of
windows and flaps, in conjunction with D+H
window drives with BSY+ electronics.
Integrated electronics will control the
connnected window drive
- Up to 6 VLD drives synchronizable
- Locking stroke at the drive adjustable
- Input to move the drive into the service
position (e. g. for window cleaning)
- Individually programmable via software SCS
Intended use
Type VLD 51/038-BSY+
Rated voltage 24 V DC ± 20 %
Nominal current 1 A
/
Stroke 19 or 38 mm * **
Runtime approx. 4,5 or 9 s *
Service life > 10.000 double strokes
Duty cycle 30% (cycle time 10 min.)
Housing stainless steel (V2A)
Ingress protection IP 50
Temp. range -5 °C...+50 °C
(23 °F... 122 °F)
Connection 2.5 m (97.5") silicone cable
Forces
- Locking direction max. 500 N* (112.4 lbf)
- Unlocking direction max. 600 N* (134.9 lbf)
- Breakaway force in
unlocking direction max. 1000 N (224.8lbf)
* Programmable with software SCS
** Adjustable via DIP switch
Technical data

PI-VLD
factory setting
DIP switches by Software SCS deactivatable
DIP switch settings
4
1
2
OFF use in conjunction with BSY+ drives
OFF
ON use as single drive
ON
OFF
ON
--- n.c.
mode: "turn-before-tilt"
locking stroke 38 mm
(1.49")
mode: "tilt-before-turn"
locking stroke 19 mm
(0.75")
19mm 19mm
19mm 19mm
3
OFF
ON 1 2 3 4
English English
2/12 99.824.37 2.1/10/15 3/12
99.824.37 2.1/10/15
! IMPORTANT ! Safety Notes
1. Mounting of the drive should be carried out by a D+H distributor, whose qualification and
experience is ensured by regular in-house training.
2. All wiring must be installed by a qualified electrican according to National Electrical Codes, NFPA 70.
3. For indoor use only. Use always rain detector with danger of rain (e.g. at domelights or roof windows).
4. Observe enclosed red safety slip!
5. Danger of violent pressure in handaccessible area.
6. The window operators have been evaluated for Residential or Light Duty Commercial Use only.
7. A suitable field wiring means should be provided in the end use application.
8. The mounting and routing of external wiring should be determined in the end product.
9. The mounting of each unit shall be evaluated in the end use.
10. The suitability of the leads for field wiring should be determined in the end-use application.
11. Suitability of strain relief means in conjunction with the flexible cord shall be evaluated in the end-use,
if applicable.
12. The drive must be mounted a min of 8 feet above the floor or any access level.
13. The drives were not evaluated for entrapment protection since they are to be installed at
least 8 feet above the floor. Where entrapment is a consideration, the need for additional tests and
evaluation should be determined during the end product investigation.
14. The drive shall be connected to a Class 2 power supply.
For North America:
15. The Uniform Building Code Standard Vols. 1, 2 & 3 have to be observed.
The VLD 51/038 can be integrated in almost all
common profiles. Please consult your D+H service
and sales partner about precise mounting
specifications and CAD-data.
Attention: Screw either tappet driver (PI-VLD) on
the VLD 51/038 before mounting of the drive.
Mounting information
Drive unit with 2,5 m (98.4") silicone cable.
Dependent on the type of window, different bracket
sets are available separately.
Scope of supply
1 2 3 4 5 6
7 8 9 10 11 12
Mot. a Mot. b HS Data a Data b Signal
(WH) Mot. a
(BN) Mot. b
(OG) HS
(YE) Data a
(GN) Data b
Signal
Clamping range :
28 -18 AWG
(solid or flexible)
< optional >
Cable tie
Plug connection
Loop through terminals
max. 60 V / 6 A
VLD 51/038-BSY+
1 2 3 4 5 6
7 8 9 10 11 12
Mot. a Mot. b
HS
Data a
Data b
(WH) white
(BN) brown
(OG) orange
(YE) yellow
(GN) green
(PK) pink
(GY) grey
Ø max. 7 mm
(0.27")
VLD 51/038-BSY+ VLD 51/038-BSY+
- Linear drive for locking and unlocking of
standard lock-sliding fittings
- Either integrate in the window profile or
mountable on the outer frame
- Suitable for a complete remote control of
windows and flaps, in conjunction with D+H
window drives with BSY+ electronics.
Integrated electronics will control the
connnected window drive
- Up to 6 VLD drives synchronizable
- Locking stroke at the drive adjustable
- Input to move the drive into the service
position (e. g. for window cleaning)
- Individually programmable via software SCS
Intended use
Type VLD 51/038-BSY+
Rated voltage 24 V DC ± 20 %
Nominal current 1 A
/
Stroke 19 or 38 mm * **
Runtime approx. 4,5 or 9 s *
Service life > 10.000 double strokes
Duty cycle 30% (cycle time 10 min.)
Housing stainless steel (V2A)
Ingress protection IP 50
Temp. range -5 °C...+50 °C
(23 °F... 122 °F)
Connection 2.5 m (97.5") silicone cable
Forces
- Locking direction max. 500 N* (112.4 lbf)
- Unlocking direction max. 600 N* (134.9 lbf)
- Breakaway force in
unlocking direction max. 1000 N (224.8lbf)
* Programmable with software SCS
** Adjustable via DIP switch
Technical data

With the service position input the WLC will be actuated in the turning position of the window. For
the power supply the drive must be triggered in any direction. Additionally the opening drive is
triggered shortly to enable the extraction of the bracket pin.
A control by the control panel is not possible during the service procedure!
After opening the switch, the window will be locked again. For further information contact your
D+H service and sales partner.

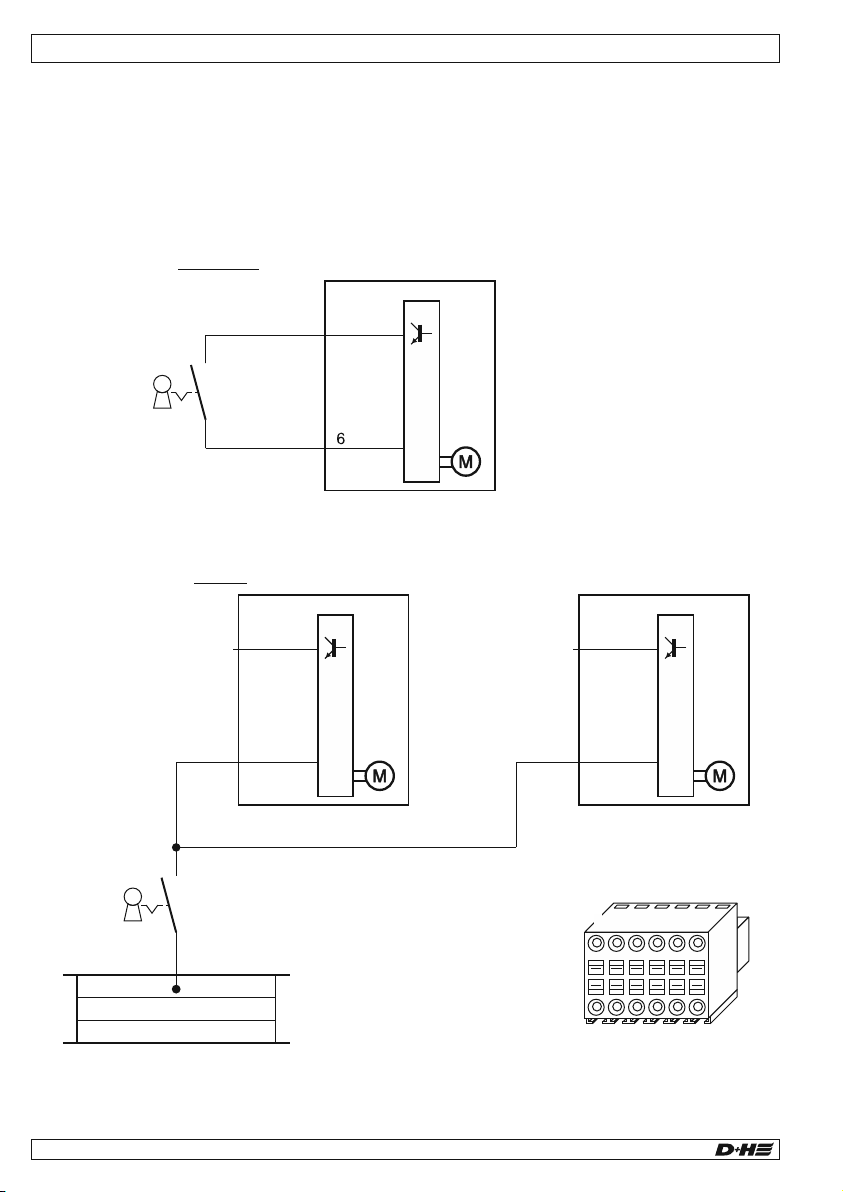

Service position
VLD 51/038 -BSY+
6
12
service position
control plus
Triggering of a single window
If several VLD drives in a BSY+
group are present, then the service
input of the VLD with the highest
address has to be connected.
+N / +G
E1 / E2 / X1
Control panel
1 2 3 4 5 6
7 8 9 10 11 12
service positionservice position
Triggering of multiple windows
1. window 2. window ...
VLD 51/038 -BSY+
6
12
VLD 51/038 -BSY+
6
12
Maintenance and cleaning
Inspection and maintenance has to be carried out
according to D+H maintenance notes. Only original
D+H spare parts may be used. Repair is to be carried
out exclusively by D+H.
Wipe away debris or contamination with a dry, soft
cloth.
Do not use cleaning agents or solvents.
Declaration of Conformity
Electrical devices, accessories and packaging
should be sorted for environmental-friendly recycling.
Do not dispose electrical
devices into household waste!
Only for EC countries:
According the European Guideline
2012/19/EU for waste electrical and
electronic equipment and its implemen-
tation into national right, electrcal devices that are no
longer usable must be collected separately and
disposed of in an environmentally correct manner.
Disposal
Guarantee
You will get 2 years guarantee for all D+H products
from date of verified handing over of the system up to
maximal 3 years after date of delivery, when
mounting and starting has been carried out by an
authorized D+H-distributor.
D+H guarantee is expired, with connection of D+H
components with external systems or with mixing of
D+H products with parts of other manufacturers.
We declare under our sole responsibility that the
product described under “Technical Data” is in
conformity with the following directives:
2014/30/EU, 2014/35/EU
Technical file at:
D+H Mechatronic AG, D-22949 Ammersbek
Thomas Kern Maik Schmees
Member of the Board Authorized signatory, Technical Director
12.10.2015
Functional description
control
panel
Window drive
VLD 51/038-BSY+
English English
4/12 99.824.37 2.1/10/15 5/12
99.824.37 2.1/10/15
VLD 51/038-BSY+ VLD 51/038-BSY+
The VLD 51/038-BSY+ will unlock the lock-sliding
fitting, after distribution voltage has been applied in
direction OPEN.
After reaching the end position, the window drive
will be triggered, which will open the window then.
The window drive will close the window, after
supply voltage has been applied in direction
CLOSE. By the BSY+ bus indication of the
connected D+H window drive, the closed window
will be recognized and the VLD 51/038-BSY+ will
lock the lock-sliding fitting.

With the service position input the WLC will be actuated in the turning position of the window. For
the power supply the drive must be triggered in any direction. Additionally the opening drive is
triggered shortly to enable the extraction of the bracket pin.
A control by the control panel is not possible during the service procedure!
After opening the switch, the window will be locked again. For further information contact your
D+H service and sales partner.
Service position
VLD 51/038 -BSY+
6
12
service position
control plus
Triggering of a single window
If several VLD drives in a BSY+
group are present, then the service
input of the VLD with the highest
address has to be connected.
+N / +G
E1 / E2 / X1
Control panel
1 2 3 4 5 6
7 8 9 10 11 12
service positionservice position
Triggering of multiple windows
1. window 2. window ...
VLD 51/038 -BSY+
6
12
VLD 51/038 -BSY+
6
12
Maintenance and cleaning
Inspection and maintenance has to be carried out
according to D+H maintenance notes. Only original
D+H spare parts may be used. Repair is to be carried
out exclusively by D+H.
Wipe away debris or contamination with a dry, soft
cloth.
Do not use cleaning agents or solvents.
Declaration of Conformity
Electrical devices, accessories and packaging
should be sorted for environmental-friendly recycling.
Do not dispose electrical
devices into household waste!
Only for EC countries:
According the European Guideline
2012/19/EU for waste electrical and
electronic equipment and its implemen-
tation into national right, electrcal devices that are no
longer usable must be collected separately and
disposed of in an environmentally correct manner.
Disposal
Guarantee
You will get 2 years guarantee for all D+H products
from date of verified handing over of the system up to
maximal 3 years after date of delivery, when
mounting and starting has been carried out by an
authorized D+H-distributor.
D+H guarantee is expired, with connection of D+H
components with external systems or with mixing of
D+H products with parts of other manufacturers.
We declare under our sole responsibility that the
product described under “Technical Data” is in
conformity with the following directives:
2014/30/EU, 2014/35/EU
Technical file at:
D+H Mechatronic AG, D-22949 Ammersbek
Thomas Kern Maik Schmees
Member of the Board Authorized signatory, Technical Director
12.10.2015
Functional description
control
panel
Window drive
VLD 51/038-BSY+
English English
4/12 99.824.37 2.1/10/15 5/12
99.824.37 2.1/10/15
VLD 51/038-BSY+ VLD 51/038-BSY+
The VLD 51/038-BSY+ will unlock the lock-sliding
fitting, after distribution voltage has been applied in
direction OPEN.
After reaching the end position, the window drive
will be triggered, which will open the window then.
The window drive will close the window, after
supply voltage has been applied in direction
CLOSE. By the BSY+ bus indication of the
connected D+H window drive, the closed window
will be recognized and the VLD 51/038-BSY+ will
lock the lock-sliding fitting.

7/126/12 Español Español
99.824.37 2.1/10/15 99.824.37 2.1/10/15
VLD 51/038-BSY+ VLD 51/038-BSY+
¡IMPORTANTE! Advertencias de seguridad
1. El montaje del actuador deberá efectuarse por un distribuidor autorizado de D+H que cuente con la cualificación y
experiencia necesaria, adquirida mediante una formación continuada en nuestra empresa.
2. La instalación eléctrica debe ser llevada a cabo, en su totalidad, por un electricista cualificado según las normativas
del Código Nacional de Electricidad de la Asociación Nacional de Protección contra I ncendios (NFPA 70).
3. Solo para uso en interiores. Utilice siempre detectores de lluvia cuando exista peligro de lluvia (p. ej., en lucernarios o
en ventanas para tejado).
4. Tenga en consideración la ficha roja de seguridad adjunta.
5. Peligro de atrapamiento con fuerte presión en las áreas accesibles con las manos.
6. Los operadores de las ventanas han sido evaluados únicamente para su uso residencial o para el uso comercial simple.
7. Se deberán suministrar dispositivos apropiados para el cableado de la instalación eléctrica para el uso final de la aplicación.
8. El montaje y el encaminamiento de los cables para la instalación eléctrica externa deberán quedar determinados en
el producto final.
9. El montaje de cada unidad debe evaluarse en el uso final.
10. La idoneidad de los cables para el cableado de la instalación eléctrica debería quedar determinada en el uso final de
la aplicación.
11. La idoneidad de los dispositivos de alivio de tensión en combinación con los cables flexibles deberá ser evaluada, si
procede, en el uso final.
12. El actuador deberá montarse, como mínimo, a 8 pies (+/- 2,5 m) sobre el nivel del suelo u otro nivel de acceso.
13. Los actuadores no han sido evaluados respecto a la protección contra atrapamiento, puesto que han de ser
instalados a 8 pies (+/- 2,5 m), como mínimo, sobre el nivel del suelo. Si existe riesgo de atrapamiento se deberá
determinar la necesidad de realizar pruebas y evaluaciones adicionales durante la comprobación final del producto.
14. El actuador ha de conectarse a una fuente de alimentación de clase 2.
Para Estados Unidos de América:
15. Se deberán tener en cuenta los volúmenes 1, 2 y 3 de los Estándares Uniformes del Código Técnico de Edificación
(Uniform Building Code Standards).
PI-VLD
OFF
ON
1 2 3 4
Ajuste de fábrica
El interruptor DIP puede desactivarse mediante el software SCS
Ajuste del interruptor DIP
4
1
2
OFF Uso en combinación con actuadores BSY+
OFF
ON Uso como actuador simple
ON
OFF
ON
--- No se utiliza
Modo de servicio:
"girar antes de bascular"
carrera de cierre 38 mm
(1.49")
Modo de servicio:
"bascular antes de girar"
carrera de cierre 19 mm
(0.75")
19mm 19mm
19mm 19mm
3
Cable tie /
Sujetacables
Ø max. 7 mm
(0.28")
Área de bornes :
28 -18 AWG
(unifilar o con hilos
conductores finos)
< opcional >
Sujetacables
Asignación de los conectores
Bornes de enlazado
max. 60 V / 6 A
VLD 51/038-BSY+
1 2 3 4 5 6
7 8 9 10 11 12
Mot. a Mot. b
HS
Data a
Data b
(WH) blanco
(BN) marrón
(OG) naranja
(YE) amarillo
(GN) verde
(PK) rosa
(GY) gris
1 2 3 4 5 6
7 8 9 10 11 12
Mot. a Mot. b HS Data a Data b Signal
(WH) Mot. a
(BN) Mot. b
(OG) HS
(YE) Data a
(GN) Data b
Signal
Tipo VLD 51/038
Alimentación 24 V DC ± 20 %
Corriente nominal 1 A
/
Carrera 19 o 38 mm * **
Tiempo de actuación ca. 4,5 o 9 s *
Tiempo de vida > 10.000 dobles carreras
Tiempo de funcionamiento 30% (en ciclo de 10 min.)
Carcasa Acero inoxidable (V2A)
Protección IP 50
Temperatura -5 °C...+50 °C
(23 °F... 122 °F)
Conexión 2.5 m cable de siliconal
Fuerzas
- Dirección de cierre max. 500 N* (112.4 lbf)
- Dirección de apertura max. 600 N* (134.9 lbf)
- Fuerza de desprendi-
miento en la dirección
de apertura max. 1000 N (224.8 lbf)
* Programmable with software SCS
** Adjustable via DIP switch
Datos técnicos
- Actuador lineal para el cierre y la apertura de
guarniciones con pasador deslizante
- Integrable en el perfil de la ventana o montable
sobre el marco de la ventana
- Adecuado para el control remoto completo de
ventanas y trampillas en combinación con
actuadores de ventana D+H con electrónica
BSY+. La electrónica integrada controla el
actuador de ventana conectado
- Pueden sincronizarse hasta 6 actuadores VLD
- La carrera de cierre puede ajustarse en el actuador
- Entrada para que el actuador se desplace hacia
su posición de servicio (p. ej. para limpiar las
ventanas)
- Programación individual mediante el software SCS
Utilización reglamentaria
El modelo VLD 51/038 puede integrarse
prácticamente en todos los perfiles de uso
comercial. Para obtener especificaciones de
montaje más detalladas y los correspondientes
datos CAD, póngase en contacto con su distribuidor
autorizado D+H.
Atención: Antes de montar el actuador, atornillar la
fijación (PI-VLD) al VLD 51/038.
Instrucciones de montaje
Motor con cable de silicona de 2,5 m (97.5'').
Dependiendo del tipo de apertura, pueden obtenerse
por separado, diferentes juegos de fijación.
Extensión de suministro

7/126/12 Español Español
99.824.37 2.1/10/15 99.824.37 2.1/10/15
VLD 51/038-BSY+ VLD 51/038-BSY+
¡IMPORTANTE! Advertencias de seguridad
1. El montaje del actuador deberá efectuarse por un distribuidor autorizado de D+H que cuente con la cualificación y
experiencia necesaria, adquirida mediante una formación continuada en nuestra empresa.
2. La instalación eléctrica debe ser llevada a cabo, en su totalidad, por un electricista cualificado según las normativas
del Código Nacional de Electricidad de la Asociación Nacional de Protección contra I ncendios (NFPA 70).
3. Solo para uso en interiores. Utilice siempre detectores de lluvia cuando exista peligro de lluvia (p. ej., en lucernarios o
en ventanas para tejado).
4. Tenga en consideración la ficha roja de seguridad adjunta.
5. Peligro de atrapamiento con fuerte presión en las áreas accesibles con las manos.
6. Los operadores de las ventanas han sido evaluados únicamente para su uso residencial o para el uso comercial simple.
7. Se deberán suministrar dispositivos apropiados para el cableado de la instalación eléctrica para el uso final de la aplicación.
8. El montaje y el encaminamiento de los cables para la instalación eléctrica externa deberán quedar determinados en
el producto final.
9. El montaje de cada unidad debe evaluarse en el uso final.
10. La idoneidad de los cables para el cableado de la instalación eléctrica debería quedar determinada en el uso final de
la aplicación.
11. La idoneidad de los dispositivos de alivio de tensión en combinación con los cables flexibles deberá ser evaluada, si
procede, en el uso final.
12. El actuador deberá montarse, como mínimo, a 8 pies (+/- 2,5 m) sobre el nivel del suelo u otro nivel de acceso.
13. Los actuadores no han sido evaluados respecto a la protección contra atrapamiento, puesto que han de ser
instalados a 8 pies (+/- 2,5 m), como mínimo, sobre el nivel del suelo. Si existe riesgo de atrapamiento se deberá
determinar la necesidad de realizar pruebas y evaluaciones adicionales durante la comprobación final del producto.
14. El actuador ha de conectarse a una fuente de alimentación de clase 2.
Para Estados Unidos de América:
15. Se deberán tener en cuenta los volúmenes 1, 2 y 3 de los Estándares Uniformes del Código Técnico de Edificación
(Uniform Building Code Standards).
PI-VLD
OFF
ON
1 2 3 4
Ajuste de fábrica
El interruptor DIP puede desactivarse mediante el software SCS
Ajuste del interruptor DIP
4
1
2
OFF Uso en combinación con actuadores BSY+
OFF
ON Uso como actuador simple
ON
OFF
ON
--- No se utiliza
Modo de servicio:
"girar antes de bascular"
carrera de cierre 38 mm
(1.49")
Modo de servicio:
"bascular antes de girar"
carrera de cierre 19 mm
(0.75")
19mm 19mm
19mm 19mm
3
Cable tie /
Sujetacables
Ø max. 7 mm
(0.28")
Área de bornes :
28 -18 AWG
(unifilar o con hilos
conductores finos)
< opcional >
Sujetacables
Asignación de los conectores
Bornes de enlazado
max. 60 V / 6 A
VLD 51/038-BSY+
1 2 3 4 5 6
7 8 9 10 11 12
Mot. a Mot. b
HS
Data a
Data b
(WH) blanco
(BN) marrón
(OG) naranja
(YE) amarillo
(GN) verde
(PK) rosa
(GY) gris
1 2 3 4 5 6
7 8 9 10 11 12
Mot. a Mot. b HS Data a Data b Signal
(WH) Mot. a
(BN) Mot. b
(OG) HS
(YE) Data a
(GN) Data b
Signal
Tipo VLD 51/038
Alimentación 24 V DC ± 20 %
Corriente nominal 1 A
/
Carrera 19 o 38 mm * **
Tiempo de actuación ca. 4,5 o 9 s *
Tiempo de vida > 10.000 dobles carreras
Tiempo de funcionamiento 30% (en ciclo de 10 min.)
Carcasa Acero inoxidable (V2A)
Protección IP 50
Temperatura -5 °C...+50 °C
(23 °F... 122 °F)
Conexión 2.5 m cable de siliconal
Fuerzas
- Dirección de cierre max. 500 N* (112.4 lbf)
- Dirección de apertura max. 600 N* (134.9 lbf)
- Fuerza de desprendi-
miento en la dirección
de apertura max. 1000 N (224.8 lbf)
* Programmable with software SCS
** Adjustable via DIP switch
Datos técnicos
- Actuador lineal para el cierre y la apertura de
guarniciones con pasador deslizante
- Integrable en el perfil de la ventana o montable
sobre el marco de la ventana
- Adecuado para el control remoto completo de
ventanas y trampillas en combinación con
actuadores de ventana D+H con electrónica
BSY+. La electrónica integrada controla el
actuador de ventana conectado
- Pueden sincronizarse hasta 6 actuadores VLD
- La carrera de cierre puede ajustarse en el actuador
- Entrada para que el actuador se desplace hacia
su posición de servicio (p. ej. para limpiar las
ventanas)
- Programación individual mediante el software SCS
Utilización reglamentaria
El modelo VLD 51/038 puede integrarse
prácticamente en todos los perfiles de uso
comercial. Para obtener especificaciones de
montaje más detalladas y los correspondientes
datos CAD, póngase en contacto con su distribuidor
autorizado D+H.
Atención: Antes de montar el actuador, atornillar la
fijación (PI-VLD) al VLD 51/038.
Instrucciones de montaje
Motor con cable de silicona de 2,5 m (97.5'').
Dependiendo del tipo de apertura, pueden obtenerse
por separado, diferentes juegos de fijación.
Extensión de suministro

8/12 99.824.37 2.1/10/15 9/12
99.824.37 2.1/10/15
Español Español
VLD 51/038-BSY+ VLD 51/038-BSY+
Secuencia de funcionamiento del control
panel de
control
accionamiento
de ventana
VLD 51/038-BSY+
Después de aplicar la tensión de alimentación en
dirección ABRIR, el actuador VLD 51/038-BSY+
abre la guarnición de cierre. Una vez alcanzada la
posición final, se activa el actuador de la ventana,
que ahora abre la ventana. Después de aplicar la
tensión de alimentación en dirección CERRAR, el
actuador cierra la ventana.
Mediante el bus BSY+ del actuador D+H
conectado, se reconoce la ventana cerrada y el
VLD 51/038-BSY+ cierra la guarnición.
Mantenimiento y limpieza
La inspección y el mantenimiento deben realizarse
conforme a las instrucciones de mantenimiento de
D+H. Únicamente se utilizarán piezas de recambio
originales D+H. Los trabajos de reparación serán
realizados exclusivamente por D+H.
Elimine cualquier tipo de suciedad con un paño seco y
suave.
Recomendamos que los aparatos eléctricos,
accesorios y embalajes sean sometidos a un
proceso de recuperación que respete
el medio ambiente.
¡No arroje las herramientas eléctricas a
la basura!
Sólo para los países de la UE:
Conforme a la Directriz Europea
2012/19/EU sobre aparatos eléctricos y electrónicos
inservibles, tras su transposición en ley nacional,
deberán acumularse por separado las herramientas
eléctricas para ser sometidas a un reciclaje
ecológico.
Eliminación
Garantía
2 años de garantía para todos los productos D+H
desde la fecha de su puesta en marcha, hasta un
máximo de 3 años de la fecha de la entrega, siempre
que el montaje y la puesta en marcha hayan sido
realizados por un distributor autorizado de D+H.
La garantía de D+H expira, en el caso de conexión
de componentes de D+H con otros equipos o
cuando se mezclan los productos de D+H con los de
otros fabricantes.
Declaración de conformidad
Declaramos bajo nuestra responsabilidad, que
el producto descrito bajo “Datos técnicos” está
en conformidad con las regulaciones:
2014/30/EU, 2014/35/EU
Expediente técnico en:
D+H Mechatronic AG, D-22949 Ammersbek
Thomas Kern Maik Schmees
Junta directiva Apoderado, Director técnicor
12.10.2015
1 2 3 4 5 6
7 8 9 10 11 12
VLD 51/038 -BSY+
6
12
Posición de servicio
Control plus
Activación de una sola ventana
Cuando existan varios actuadores VLD
en un grupo BSY+, la entrada de servicio
del VLD deberá conectarse con la dirección
más alta.
+N / +G
E1 / E2 / X1
panel de mando
VLD 51/038 -BSY+
6
12
VLD 51/038 -BSY+
6
12
Posición de servicioPosición de servicio
Activación de varias ventanas
1. Ventana 2. Ventana ...
Con la entrada de posición de servicio el WLC se desplaza hacia la posición de giro de la
ventana.
Para la alimentación de corriente, el actuador debe activarse en una dirección arbitraria. Por otra
parte, también se activa brevemente el accionamiento de apertura, posibilitando la extracción
del perno de la consola.
¡Durante el procedimiento de servicio no es posible el control mediante el panel de
mando! Después de abrir el interruptor la ventana volverá a cerrarse. Consulte a su distribuidor
autorizado D+H para obtener información adicional.
Posición de servicio

8/12 99.824.37 2.1/10/15 9/12
99.824.37 2.1/10/15
Español Español
VLD 51/038-BSY+ VLD 51/038-BSY+
Secuencia de funcionamiento del control
panel de
control
accionamiento
de ventana
VLD 51/038-BSY+
Después de aplicar la tensión de alimentación en
dirección ABRIR, el actuador VLD 51/038-BSY+
abre la guarnición de cierre. Una vez alcanzada la
posición final, se activa el actuador de la ventana,
que ahora abre la ventana. Después de aplicar la
tensión de alimentación en dirección CERRAR, el
actuador cierra la ventana.
Mediante el bus BSY+ del actuador D+H
conectado, se reconoce la ventana cerrada y el
VLD 51/038-BSY+ cierra la guarnición.
Mantenimiento y limpieza
La inspección y el mantenimiento deben realizarse
conforme a las instrucciones de mantenimiento de
D+H. Únicamente se utilizarán piezas de recambio
originales D+H. Los trabajos de reparación serán
realizados exclusivamente por D+H.
Elimine cualquier tipo de suciedad con un paño seco y
suave.
Recomendamos que los aparatos eléctricos,
accesorios y embalajes sean sometidos a un
proceso de recuperación que respete
el medio ambiente.
¡No arroje las herramientas eléctricas a
la basura!
Sólo para los países de la UE:
Conforme a la Directriz Europea
2012/19/EU sobre aparatos eléctricos y electrónicos
inservibles, tras su transposición en ley nacional,
deberán acumularse por separado las herramientas
eléctricas para ser sometidas a un reciclaje
ecológico.
Eliminación
Garantía
2 años de garantía para todos los productos D+H
desde la fecha de su puesta en marcha, hasta un
máximo de 3 años de la fecha de la entrega, siempre
que el montaje y la puesta en marcha hayan sido
realizados por un distributor autorizado de D+H.
La garantía de D+H expira, en el caso de conexión
de componentes de D+H con otros equipos o
cuando se mezclan los productos de D+H con los de
otros fabricantes.
Declaración de conformidad
Declaramos bajo nuestra responsabilidad, que
el producto descrito bajo “Datos técnicos” está
en conformidad con las regulaciones:
2014/30/EU, 2014/35/EU
Expediente técnico en:
D+H Mechatronic AG, D-22949 Ammersbek
Thomas Kern Maik Schmees
Junta directiva Apoderado, Director técnicor
12.10.2015
1 2 3 4 5 6
7 8 9 10 11 12
VLD 51/038 -BSY+
6
12
Posición de servicio
Control plus
Activación de una sola ventana
Cuando existan varios actuadores VLD
en un grupo BSY+, la entrada de servicio
del VLD deberá conectarse con la dirección
más alta.
+N / +G
E1 / E2 / X1
panel de mando
VLD 51/038 -BSY+
6
12
VLD 51/038 -BSY+
6
12
Posición de servicioPosición de servicio
Activación de varias ventanas
1. Ventana 2. Ventana ...
Con la entrada de posición de servicio el WLC se desplaza hacia la posición de giro de la
ventana.
Para la alimentación de corriente, el actuador debe activarse en una dirección arbitraria. Por otra
parte, también se activa brevemente el accionamiento de apertura, posibilitando la extracción
del perno de la consola.
¡Durante el procedimiento de servicio no es posible el control mediante el panel de
mando! Después de abrir el interruptor la ventana volverá a cerrarse. Consulte a su distribuidor
autorizado D+H para obtener información adicional.
Posición de servicio

10/12 11/12
English / Español English / Español
99.824.37 2.1/10/15 99.824.37 2.1/10/15
VLD 51/038-BSY+ VLD 51/038-BSY+
123 4 5
L
6
N–
7
ZA E/X ab
LT
Mot. a Mot. b
MOT
VLD 51/038 -BSY+
7
1
8
2
9
3
10
4
11
5
12
6
(WH)
(BN)
(OG)
(YE)
(GN)
Mot. a
Mot. b
HS
Data a
Data b
(BK) (BK)
(OG) 2x47kW
Junction box /
Caja de conexión
EM 47 K
(WH)
(BN)
(OG)
(YE)
(GN)
Mot. a
Mot. b
HS
Data a
Data b
Connection / Conexión
Connection via junction box /
Conexión a través de caja de conexión
Further window drives can be
parallel connected /
Se pueden conectar en paralelo
varios motores
Monitoring / Supervisión *
VP signal of connected BSY+ window drives has
to be activated /
Debe activarse la señal VP de los actuadores de
apertura BSY+ conectados
BSY+ Drive(s) / motor
Group / Grupo
1 2 3 4 5 6
7 8 9 10 11 12
Endmodul
Terminal module
Module terminal
Connection / Conexión
(OG)
(BK)
(BK)
2x47kW
Junction box /
Caja de conexión
12345
L
6
N–
7
ZA E/X ab
LT
Group / Grupo
Monitoring / Supervisión * Mot. a Mot. b
MOT
VLD 51/038 -BSY+
BSY+ Drive(s) / Motor
7
1
8
2
9
3
10
4
11
5
12
6
(WH)
(WH)
(BN)
(BN)
(OG)
(OG)
(YE)
(YE)
(GN)
(GN)
Mot. a
Mot. a
Mot. b
Mot. b
HS
HS
Data a
Data a
Data b
Data b
EM 47 K
BSY+ drive directly connected to WLC /
Actuador de ventana BSY+ directamente conectado al WLC
Loop through terminals /
Bornes de enlazado
max. 60 V / 6 A
VP signal of connected BSY+ window drives
has to be activated /
Debe activarse la señal VP de los
actuadores de apertura BSY+ conectados
(WH) white / blanco
(BN) brown / marrón
(OG) orange / naranja
(BK) black / negro
(YE) yellow / amarillo
(GN) green / verde
(GY) grey / gris
Protect against short circuit /
Proteger contra cortacircuitos
1 2 3 4 5 6
7 8 9 10 11 12
Endmodul
Terminal module
Module terminal
* not in case of /
no en el caso
GVL 8xxx-E/ -K/ -M
* not in case of /
no en el caso
GVL 8xxx-E/ -K/ -M

10/12 11/12
English / Español English / Español
99.824.37 2.1/10/15 99.824.37 2.1/10/15
VLD 51/038-BSY+ VLD 51/038-BSY+
123 4 5
L
6
N–
7
ZA E/X ab
LT
Mot. a Mot. b
MOT
VLD 51/038 -BSY+
7
1
8
2
9
3
10
4
11
5
12
6
(WH)
(BN)
(OG)
(YE)
(GN)
Mot. a
Mot. b
HS
Data a
Data b
(BK) (BK)
(OG) 2x47kW
Junction box /
Caja de conexión
EM 47 K
(WH)
(BN)
(OG)
(YE)
(GN)
Mot. a
Mot. b
HS
Data a
Data b
Connection / Conexión
Connection via junction box /
Conexión a través de caja de conexión
Further window drives can be
parallel connected /
Se pueden conectar en paralelo
varios motores
Monitoring / Supervisión *
VP signal of connected BSY+ window drives has
to be activated /
Debe activarse la señal VP de los actuadores de
apertura BSY+ conectados
BSY+ Drive(s) / motor
Group / Grupo
1 2 3 4 5 6
7 8 9 10 11 12
Endmodul
Terminal module
Module terminal
Connection / Conexión
(OG)
(BK)
(BK)
2x47kW
Junction box /
Caja de conexión
12345
L
6
N–
7
ZA E/X ab
LT
Group / Grupo
Monitoring / Supervisión * Mot. a Mot. b
MOT
VLD 51/038 -BSY+
BSY+ Drive(s) / Motor
7
1
8
2
9
3
10
4
11
5
12
6
(WH)
(WH)
(BN)
(BN)
(OG)
(OG)
(YE)
(YE)
(GN)
(GN)
Mot. a
Mot. a
Mot. b
Mot. b
HS
HS
Data a
Data a
Data b
Data b
EM 47 K
BSY+ drive directly connected to WLC /
Actuador de ventana BSY+ directamente conectado al WLC
Loop through terminals /
Bornes de enlazado
max. 60 V / 6 A
VP signal of connected BSY+ window drives
has to be activated /
Debe activarse la señal VP de los
actuadores de apertura BSY+ conectados
(WH) white / blanco
(BN) brown / marrón
(OG) orange / naranja
(BK) black / negro
(YE) yellow / amarillo
(GN) green / verde
(GY) grey / gris
Protect against short circuit /
Proteger contra cortacircuitos
1 2 3 4 5 6
7 8 9 10 11 12
Endmodul
Terminal module
Module terminal
* not in case of /
no en el caso
GVL 8xxx-E/ -K/ -M
* not in case of /
no en el caso
GVL 8xxx-E/ -K/ -M

99.824.37 2.1/10/15
26 *
25
1
2
25
* within range of coiled spring pins
En el sector de los manguitos de sujeción
Dimensions / Dimensiones
Ø 5,5 x 10,5
5
359 stroke
449
475
397
493
All sizes in millimetre!
Todas las medidas en milímetros!
D+H Mechatronic AG
Georg-Sasse-Str. 28-32
, Germany22949 Ammersbek
: +49 239Tel. [phone]
: +49Fax [phone]
E-Mail: [e-mail]
www.dh-partner.com
© 2014 D+H Mechatronic AG, Ammersbek
Rights to technical modifications reserved /
Derecho reservado a modificaciones técnicas.
100 % Recycled paper / Papel reciclado
