Dräger Drager X-node User manual

Dräger X-node
Instructions for use
de · en

de Gebrauchsanweisung................................................ 3
en Instructions for use .................................................. 13
Dräger X-node

Inhaltsverzeichnis | de
Gebrauchsanweisung | Dräger X-node 3
Dräger X-node
Inhaltsverzeichnis
1 Sicherheitsbezogene Informationen
1.1 Grundlegende Sicherheitshinweise
– Vor Gebrauch des Produkts diese Gebrauchsanweisung und die
der zugehörigen Produkte aufmerksam lesen.
– Gebrauchsanweisung genau beachten. Der Anwender muss die
Anweisungen vollständig verstehen und den Anweisungen genau
Folge leisten. Das Produkt darf nur entsprechend dem
Verwendungszweck verwendet werden.
– Gebrauchsanweisung nicht entsorgen. Aufbewahrung und
ordnungsgemäße Verwendung durch die Anwender sicherstellen.
– Lokale und nationale Richtlinien, die dieses Produkt betreffen,
befolgen.
– Instandhaltungsarbeiten dürfen nur von Dräger Service oder
durch Dräger MSI geschultem Fachpersonal durchgeführt
werden. Andernfalls wird die Verantwortung für die
1Sicherheitsbezogene Informationen......................... 3
1.1 Grundlegende Sicherheitshinweise............................... 3
2Konventionen in diesem Dokument.......................... 4
2.1 Bedeutung der Warnhinweise ....................................... 4
2.2 Marken .......................................................................... 4
3Beschreibung.............................................................. 5
3.1 Produktübersicht ........................................................... 5
4Funktionsbeschreibung............................................. 5
4.1 Alarmierung ................................................................... 5
5Verwendungszweck.................................................... 6
6Gebrauch..................................................................... 6
6.1 Voraussetzungen für den Gebrauch ............................. 6
6.2 Sensor installieren......................................................... 6
7Dräger X-node App ..................................................... 6
8Inbetriebnahme........................................................... 7
8.1 Montage des Dräger X-node ......................................... 7
8.2 Gateway Anbindung ...................................................... 8
8.3 Prüfung der Empfindlichkeit und des Nullpunkts........... 8
9Betriebszustand.......................................................... 9
10 Wartung ....................................................................... 9
10.1 Instandhaltung............................................................... 9
10.2 Reinigung ...................................................................... 9
11 Transport...................................................................... 9
12 Lagerung...................................................................... 9
13 Entsorgung .................................................................. 10
14 Technische Daten bei Betrieb .................................... 10
14.1 Technische Daten bei Betrieb mit CO2Sensor 6800482
10
14.2 Technische Daten Umweltsensoren .............................. 10

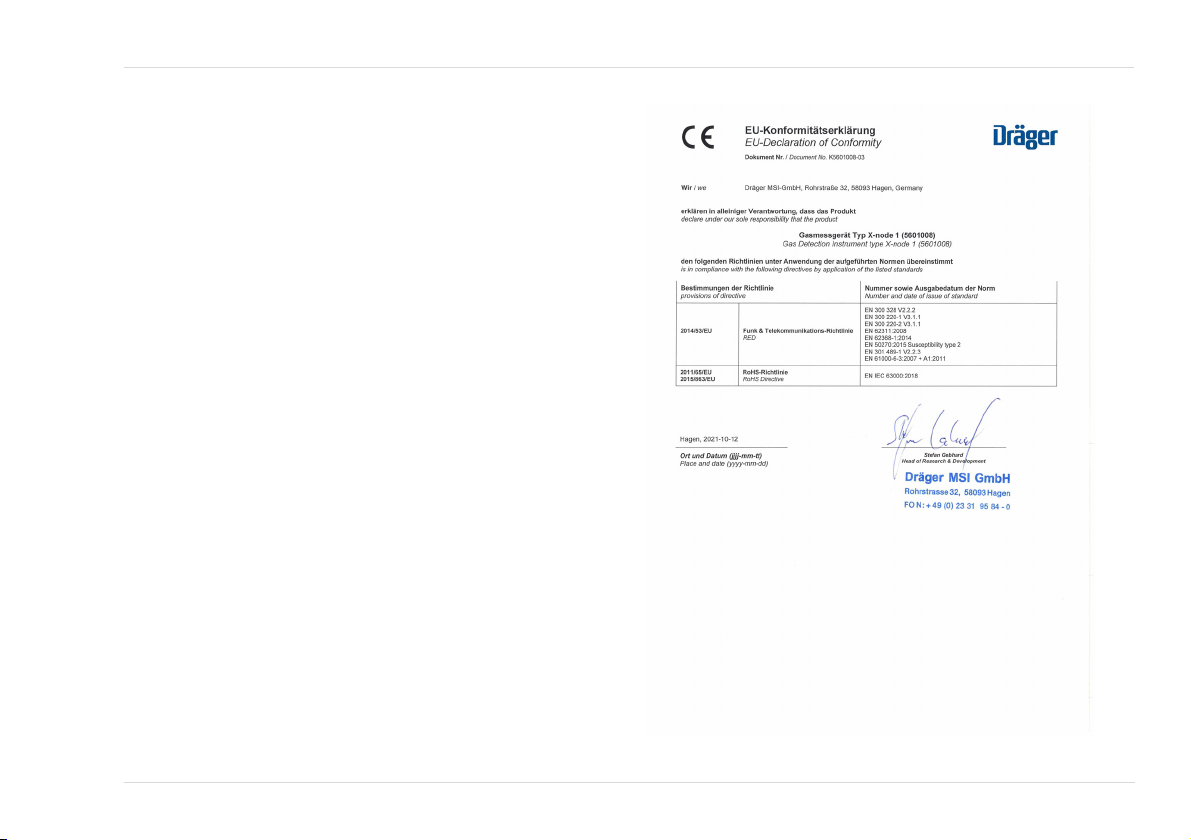

15 Konformitätserklärung................................................ 11

4Gebrauchsanweisung | Dräger X-node
de | Konventionen in diesem Dokument
ordnungsgemäße Funktion des Produkts nach der
Instandsetzung und für die Gültigkeit von Zulassungen von
Dräger MSI abgelehnt.
– Für Instandhaltungsarbeiten nur Original-Dräger-Teile und -
Zubehör verwenden. Sonst könnte die Funktionsfähigkeit des
Produkts beeinträchtigt werden.
– Fehlerhafte oder unvollständige Produkte nicht verwenden. Keine
Änderungen am Produkt vornehmen.
– Dräger bei Fehlern oder Ausfällen vom Produkt oder von
Produktteilen informieren.
– Das Produkt nur unter Raumtemperatur und ohne Belastung
durch Lösemittel, Weichmacher, Abgase oder Brennstoffe lagern.
– Das Produkt nur in geschlossenen und trocknen Räumen
verwenden. Vor Regen und Feuchtigkeit schützen.
– Das Produkt nicht in explosionsgefährdeten Umgebungen
verwenden.
– Akkus nicht öffnen oder ins Feuer werfen.
Für Schäden und Folgeschäden, die durch Nichtbeachten der
technischen Vorschriften, Anleitungen und Empfehlungen entstehen,
übernimmt Dräger MSI keinerlei Haftung oder Gewährleistung.
Dräger MSI und die Vertriebsfirma haften nicht für Kosten und
Schäden, die dem Anwender oder Dritten durch den Einsatz des
Produkts, vor allem bei unsachgemäßem Gebrauch, entstehen. Für
nicht bestimmungsgemäße Verwendung haften weder Dräger MSI
noch die Vertriebsfirma.
2 Konventionen in diesem Dokument
2.1 Bedeutung der Warnhinweise
Die folgenden Warnhinweise werden in diesem Dokument verwendet,
um den Anwender auf mögliche Gefahren hinzuweisen. Die
Bedeutungen der Warnhinweise sind wie folgt definiert:
2.2 Marken
Warnzei-
chen
Signalwort Folgen bei Nichtbeachtung
VORSICHT Hinweis auf eine potenzielle Gefah-
rensituation. Wenn diese nicht ver-
mieden wird, können Verletzungen
eintreten. Kann auch als Warnung
vor unsachgemäßem Gebrauch
verwendet werden.
HINWEIS Hinweis auf eine potenzielle Gefah-
rensituation. Wenn diese nicht ver-
mieden wird, können
Schädigungen am Produkt oder der
Umwelt eintreten.
Marke Markeninhaber
DrägerSensor®Dräger
Bluetooth®Bluetooth SIG, Inc.

Beschreibung | de
Gebrauchsanweisung | Dräger X-node 5
3 Beschreibung

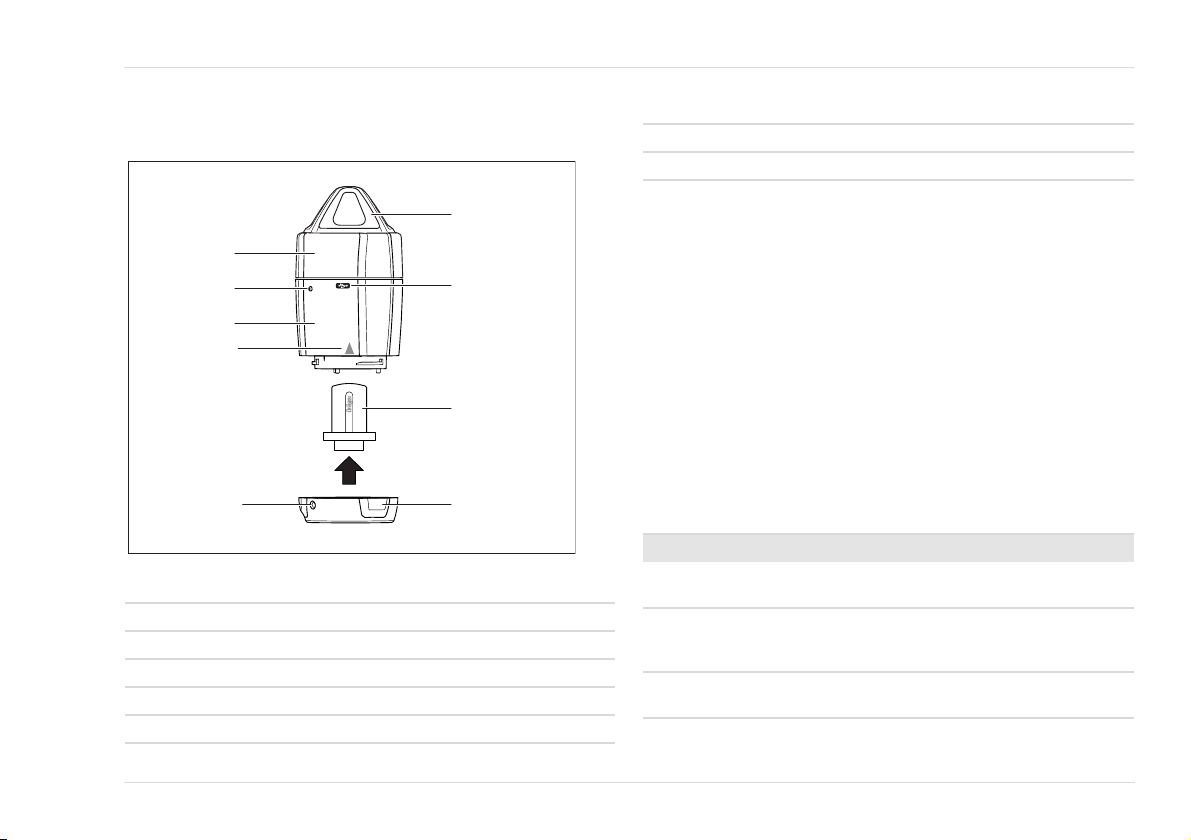

3.1 Produktübersicht
4 Funktionsbeschreibung
Der Messkopf Dräger X-node enthält die Elektronik zur
Signalaufbereitung eines Sensors (3) im Format DrägerSensor®. Der
Messkopf und der Sensor bilden gemeinsam das Messsystem. Das
Messsystem überträgt nur die Konzentration, die am Sensor
gemessen wird. Die Messeinheiten Volumenprozent oder ppm (parts
per million) sind Volumenkonzentrationen. Unabhängig von dem
verwendeten Sensor misst das Gerät den Umgebungsdruck, die
Temperatur, die Feuchte, die Beschleunigung und Orientierung.
4.1 Alarmierung
Die LED zur Alarmierungsleuchte werden in Abhängigkeit der
Alarmschwellen gesteuert. Die Alarmschwellen sind sensorspezifisch
vorkonfiguriert (siehe technische Daten Sensor) und können
individuell geändert werden.
Tabelle 1
49039
1 Befestigungsöse
2 USB-Anschluss
3 Sensor
4 Befestigungsring
4a Feststellschraube
5 Messkopf Dräger X-node Gehäuse
1
7
5
5a
62
3
44a
5a Markierung
6 Status LED grün/rot/blau
7 Alarmierungsleuchte grün/gelb/rot
Blinkverhalten der Alarmie-
rungsleuchte
Bedeutung
Grünes Blinken Der Messwert befindet sich
unterhalb der ersten Alarm-
schwelle.
Gelbes Blinken Der Messwert befindet sich zwi-
schen der ersten und der zweiten
Alarmschwelle.
Rotes Blinken Der Messwert befindet sich ober-
halb der zweiten Alarmschwelle.

6Gebrauchsanweisung | Dräger X-node
de | Verwendungszweck
Mit steigender Konzentration erhöht sich die Dauer des
Blinkvorgangs.
5 Verwendungszweck
Das Messsystem überwacht kontinuierlich die Konzentration der
schädlichen Gase in der Umgebungsluft unter atmosphärischen
Bedingungen.
6 Gebrauch
6.1 Voraussetzungen für den Gebrauch
VORSICHT
Gefahr von Fehlfunktionen
Der Messkopf wird vor der Auslieferung auf seine Funktion geprüft,
trotzdem muss nach der Installation eine Funktionsprüfung
durchgeführt werden (siehe Kapitel "Prüfung der Empfindlichkeit").
►Der Anwender hat eine Funktionsprüfung durchgeführt.
6.2 Sensor installieren
1. Die Feststellschraube (4a) lösen, 2-mm-Innensechskantschraube.
2. Bajonettring (4) abschrauben. Blindscheibe entfernen.
3. Den Sensor aus der Verpackung nehmen.
4. Den Sensor (3) in die Öffnung einsetzen. Das Dräger Logo am
Sensor muss zur Markierung (5a) am Messkopfgehäuse zeigen.
5. Den Sensor mit dem Bajonettring sichern.
6. Die Feststellschraube anziehen.
7 Dräger X-node App
Zur Konfiguration des Messkopfs muss die Dräger X-node App auf
einem bluetoothfähigen iOS oder Android Gerät installiert werden.
Mit der Dräger X-node App wird der Datenaustausch mit Dräger X-
node Gasmessköpfen über Bluetooth durchgeführt. Die Verbindung
zum Gasmesskopf via Bluetooth kann aus Sicherheitsgründen nur
dann hergestellt werden, wenn der Messkopf um 90° auf die Seite
gekippt wird.
Den Messkopf im Menü auswählen. Den Messkopf wieder in die
Ausgangsstellung bringen, wenn die Verbindung hergestellt wurde.
Folgende Funktionen werden unterstützt:
– Userberechtigung abfragen
– Anzeige der aktuellen Messkopfdaten
– Anzeige der Messwerte
– Konfigurieren des Messkopfs
– Sensor justieren
– Alarmschwellen festlegen
– Firmwareupdates durchführen
– Standortkoordinaten übertragen
– Befehlsterminal
Blaues Blinken Der Sensor wird nicht vom X-
node akzeptiert (falscher Sen-
sor).
Blinkverhalten der Alarmie-
rungsleuchte
Bedeutung

Inbetriebnahme | de
Gebrauchsanweisung | Dräger X-node 7
8 Inbetriebnahme
8.1 Montage des Dräger X-node
VORSICHT
Der Messkopf kann beschädigt werden
Um die Produktsicherheit auch bei Anschluss einer externen
Stromversorgung an der Micro-USB Buchse zu gewährleisten, darf
nur ein zugelassenes, handelsübliches USB-Netzteil verwendet
werden, das die Parameter 5,25V / 3A / 15W unter keinen
Umständen überschreitet.
►Der Messkopf darf nur mit USB-Netzteilen verwendet werden, die
der USB 3.1 (Gen2)-Spezifikation, oder kleiner, entsprechen.
Bevor der Sensor im Messkopf (5) installiert wird, muss der interne
Akku des Messkopfs wie folgt geladen werden:
1. Den Stecker eines Micro-USB-Kabels mit dem Micro-USB-
Anschluss (2) des Messkopfs verbinden.
2. Das Micro-USB-Kabel mit einem passenden Netzteil verbinden.
3. Das Netzteil an die Netzspannungsversorgung anschließen.
✓Wenn die Status LED (6) dauerhaft grün leuchtet, ist der
Ladevorgang abgeschlossen.
Zur optimalen Messung muss der Messkopf im Zentrum eines zu
überwachenden Bereichs installiert werden. Der Messkopf muss
erreichbar für Wartungsarbeiten und an der Befestigungsöse (1)
hängend installiert werden.
VORSICHT
Der Messkopf kann beschädigt werden
Der Messkopf darf nicht in unzugänglichen Bereichen montiert
werden. Vor direkter Exposition von Staub, Spritzwasser und zu
starker Sonneneinstrahlung schützen.
►Der Messkopf darf nur an zugänglichen Bereichen montiert
werden.
Der Messkopf muss in vertikaler Ausrichtung, mit dem Sensor (3)
nach unten, ± 30° an einem vibrationsarmen und möglichst
temperaturstabilen Ort montiert werden.
49041
m
a
x
.
3
0
°
m
a
x
.
3
0
°

8Gebrauchsanweisung | Dräger X-node
de | Inbetriebnahme
8.2 Gateway Anbindung
Zum Datenaustausch zwischen Messkopf und Gateway muss das
Gateway in erreichbarer Nähe sein. Um die Verbindung zum Gateway
zu kontrollieren, muss der Messkopf um 180° gedreht werden. Die
Befestigungsöse (1) muss nach unten zeigen.
Tabelle 2

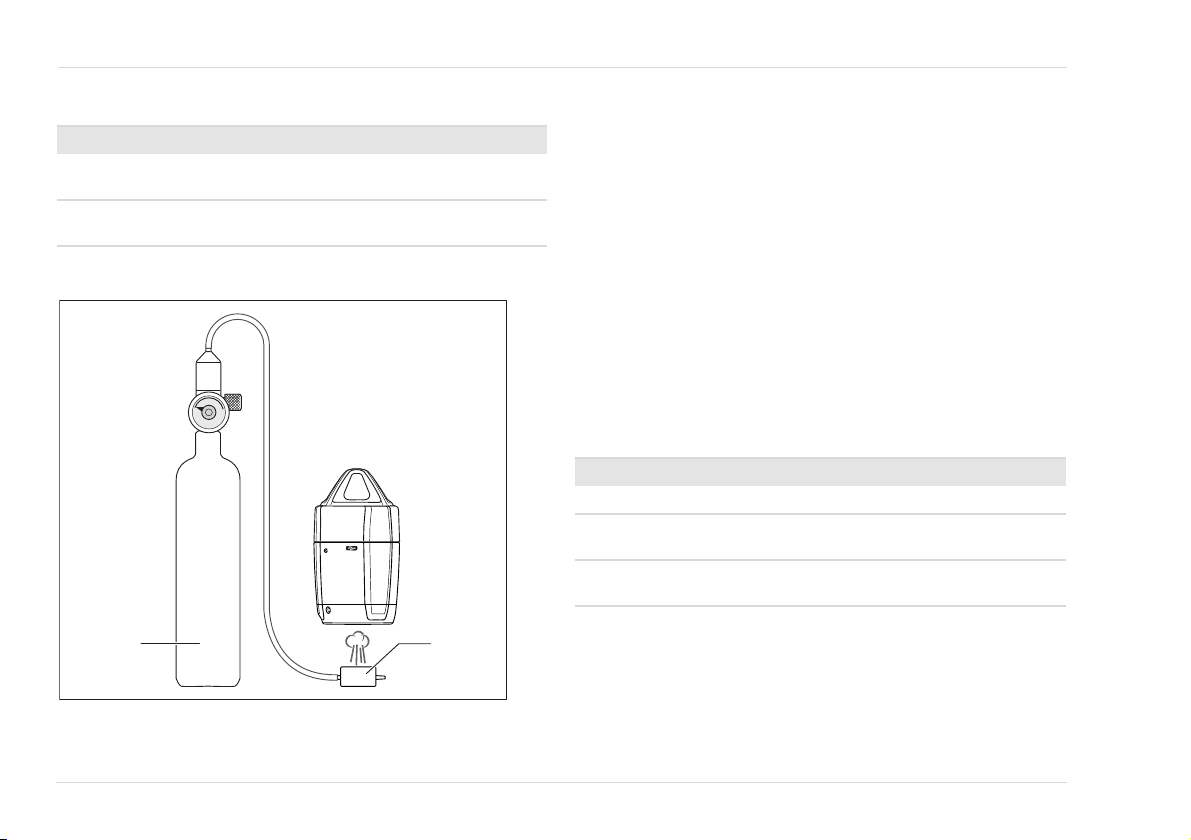

8.3 Prüfung der Empfindlichkeit und des Nullpunkts
Empfindlichkeit
1. Die Dräger X-node App starten.
2. Im Menü „Sensor“ das zu prüfende Gerät auswählen.
3. Das Messwertfenster öffnen.
4. Das Gas aus der Prüfgasflasche (1) mit dem Begasungsadapter
(2) mit mindestens 0,5 L/min auf den Sensor geben.
5. Nach 3 Minuten muss mindestens 80% der auf der
Prüfgasflasche angegebenen Prüfgaskonzentration erreicht sein.
✓Der Sensor ist in Ordnung.
Leuchtverhalten der Status
LED
Bedeutung
Status LED leuchtet grün Es besteht eine Funkverbindung
zwischen Messkopf und Gateway
Status LED leuchtet rot Es besteht keine Funkverbindung
zwischen Messkopf und Gateway
49042
12

Betriebszustand | de
Gebrauchsanweisung | Dräger X-node 9
Nullpunkt
Zur Nullpunktkalibrierung muss dem Sensor Frischluft (ca. 400 ppm
CO2) zugeführt werden.
9 Betriebszustand
Tabelle 3
10 Wartung
Der Messkopf und das LoRa-Gateway sind wartungsfrei. Die
Nutzungsdauer des verwendeten Sensors ist vom Sensortyp
abhängig. Bei der Entnahme des Sensors aus dem Messkopf schaltet
das Messsystem in den Energiesparmodus. Weitere Informationen
zum Sensor dem jeweiligen Sensordatenblatt entnehmen.
10.1 Instandhaltung
Den Ladezustand des internen Akkus beachten. Eine tägliche
Sichtkontrolle zur Feststellung der Betriebsbereitschaft durchführen.
Eine jährliche Inspektion und Kalibrierung durch Fachleute
durchführen lassen.
VORSICHT
Gesundheitsgefahr
Das Staubfilter vor dem Sensor darf nicht verschmutzt sein. Ein
verschmutzter Filter verlängert die Ansprechzeiten des Sensors. Das
hat Einfluss auf die Empfindlichkeit.
►Verschmutzten Filter austauschen.
10.2 Reinigung
Den Messkopf oberflächlich mit lauwarmem Wasser reinigen. Auf
mechanische Beschädigungen überprüfen.
VORSICHT
Der Messkopf kann beschädigt werden
Während der Reinigung und Desinfektion des Anwendungsbereichs,
darf sich der Messkopf nicht im Anwendungsbereich befinden.
►Den Messkopf aus dem Anwendungsbereich entfernen.
11 Transport
VORSICHT
Gefahr der Schädigung des Sensors
Der Sensor darf nur mit druckdichter Verpackung im Luftverkehr
befördert werden. Der Sensor kann seine Messempfindlichkeit
verlieren.
►Den Sensor nur in entsprechender Verpackung im Luftverkehr
befördern.
12 Lagerung
Die Lagertemperatur darf zwischen -20 °C und +50 °C betragen. Die
maximale Lagerzeit gemäß den Angaben auf dem Etikett der
Verpackung beachten.
Blinkverhalten der Status LED Bedeutung
Grünes Blinken Der Betriebszustand ist fehlerfrei.
Rotes Blinken Der Betriebszustand ist fehlerhaft
(z.B. durch fehlerhafte Lage).
Blaues Blinken Der Messkopf führt Kommunika-
tionsvorgänge über Bluetooth
aus.

10 Gebrauchsanweisung | Dräger X-node
de | Entsorgung
13 Entsorgung
14 Technische Daten bei Betrieb
14.1 Technische Daten bei Betrieb mit CO2Sensor
6800482
14.2 Technische Daten Umweltsensoren
Dieses Produkt darf nicht als Siedlungsabfall entsorgt werden.
Es ist daher mit dem nebenstehenden Symbol gekennzeich-
net.
Dräger nimmt dieses Produkt kostenlos zurück. Informationen
dazu geben die nationalen Vertriebsorganisationen und Drä-
ger.
Erwartete Nutzungsdauer
Sensor:
siehe Sensortypenschild
Versorgungsspannung: Akku
Akkulaufzeit: > 3 Monate (abhängig von der Entfer-
nung zwischen Transmitter und Gate-
way und dem Sensortyp)
Signalübertragung zur Aus-
werteeinheit:
Funk LoRa 868 MHz oder Bluetooth
2,4 GHz
Messbereich: siehe Sensor
Betriebstemperaturbereich: 0 °C bis +50 °C
Temperaturbereich bei Aufla-
dung des Akkus:
0 °C bis +45 °C
Betriebsfeuchtebereich: 5 % bis 95 % r. F.
Betriebsdruckbereich: 700 hPa bis 1300 hPa
Messbereich: 0 bis 10.000 ppm
Genauigkeit bei 25 °C
±(30 ppm, +3 % vom Messwert)
Alarmschwelle A1: 1000 ppm
Alarmschwelle A2: 2000 ppm
Umgebungsdruck: Genauigkeit 700 hPa bis 1100 hPa =
± 1,0 hPa, 1100 hPa bis 1300 hPa =
± 1,5 hPa
Temperatur: Genauigkeit 0 °C bis 50 °C =
± 1,0 °K
Feuchte: 5 % bis 95% r.F., Genauigkeit 3% r.F.
Maße BHT: 75 mm x 155 mm (inkl. Sensor)
Material Gehäuse, Sensor: PA/PP
Gewicht: ca. 300 g
Chemische Resistenz: typische Reinigungsmittel, Desinfek-
tionsmittel, Alkohole, Tenside, Peres-
sigsäure, Seifen
Elektrische Sicherheit:
Funkzulassung: EN 62311:2008
EN 300 200-2:2016
EN300 328: 2019-07

Konformitätserklärung | de
Gebrauchsanweisung | Dräger X-node 11
15 Konformitätserklärung
51479

12 Gebrauchsanweisung | Dräger X-node
de | Konformitätserklärung

Contents | en
Instructions for use | Dräger X-node 13
Dräger X-node
Contents
1 Safety-related information
1.1 Basic safety information
– Before using this product, carefully read these instructions for use
and those of the associated products.
– Strictly follow the instructions for use. The user must fully
understand and strictly observe the instructions. Use the product
only for the purposes specified in the intended use section of this
document.
– Do not dispose of the instructions for use. Ensure that they are
retained and appropriately used by the product user.
– Comply with all local and national rules and regulations
associated with this product.
– Maintenance work may only be carried out by Dräger Service or
by qualified personnel trained by Dräger MSI. Otherwise, Dräger
MSI will reject any responsibility for the product working properly
after repair and for the validity of permits.
1Safety-related information ......................................... 13
1.1 Basic safety information ................................................ 13
2Conventions in this document .................................. 14
2.1 Meaning of the warning notices..................................... 14
2.2 Trademarks ................................................................... 14
3Description.................................................................. 15
3.1 Product overview........................................................... 15
4Function description .................................................. 15
4.1 Raising the alarm .......................................................... 15
5Intended use ............................................................... 16
6Usage........................................................................... 16
6.1 Prerequisites for use ..................................................... 16
6.2 Installing the sensor ...................................................... 16
7Dräger X-node app...................................................... 16
8Getting started ............................................................ 17
8.1 Mounting the Dräger X-node ......................................... 17
8.2 Gateway connection...................................................... 17
8.3 Checking the sensitivity and the zero-point................... 18
9Operating status ......................................................... 18
10 Maintenance................................................................18
10.1 Maintenance.................................................................. 19
10.2 Cleaning ........................................................................ 19
11 Transport...................................................................... 19
12 Storage......................................................................... 19
13 Disposal ....................................................................... 19
14 Technical operating data ............................................ 19
14.1 Technical data when operated with CO2sensor
6800482......................................................................... 20
14.2 Technical data ambient sensors .................................... 20
15 Declaration of Conformity .......................................... 21

14 Instructions for use | Dräger X-node
en | Conventions in this document
– Use only genuine Dräger spare parts and accessories. Otherwise,
the functional integrity of the product may be impaired.
– Do not use a faulty or incomplete product. Do not modify the
product.
– Notify Dräger in the event of any component fault or failure.
– Only store the product at room temperature and without exposure
to solvents, plasticisers, exhaust gases, or combustibles.
– The product may only be used in closed and dry rooms. Protect it
from rain and moisture.
– Do not use the product in a potentially explosive atmosphere.
– Do not open rechargeable batteries or throw them into a fire.
Dräger MSI accepts no liability or warranty for damage and
consequential loss caused by failure to observe the technical
provisions, instructions, and recommendations. Dräger MSI and the
distributor shall not be liable for any costs or damage incurred by the
user or third parties as a result of using the product, especially in the
event of improper use. Neither Dräger MSI nor the distributor shall be
liable for use other than intended.
2 Conventions in this document
2.1 Meaning of the warning notices
The following warning notices are used in this document to alert the
user to potential hazards. The meanings of the warning notices are
defined as follows:
2.2 Trademarks
Warning
sign
Signal word Consequences of non-compli-
ance
CAUTION Indicates a potentially hazardous
situation. If not avoided, it could
result in physical injury. It may also
be used to alert against unsafe
practices.
NOTICE Indicates a potentially hazardous
situation. If not avoided, it could
result in damage to the product or
environment.
Trademark Owner of trademark
DrägerSensor®Dräger
Bluetooth®Bluetooth SIG, Inc.

Description | en
Instructions for use | Dräger X-node 15
3 Description
3.1 Product overview
4 Function description
The sensing head Dräger X-node contains the signal processing
electronics of a sensor (3) in the format DrägerSensor®. The sensing
head and sensor together constitute the measurement system. The
measurement system only transmits the concentration measured at
the sensor. The measuring units volume percent or ppm (parts per
million) are volume concentrations. Independently of the sensor used,
the device measures ambient pressure, temperature, humidity,
acceleration and orientation.
4.1 Raising the alarm
The LEDs for the alarm light are controlled depending on the alarm
thresholds. The alarm thresholds are preconfigured specifically for
each sensor (see sensor technical data) and can be changed
individually.
Table 1
49039
1 Mounting lug
2 USB port
3 Sensor
4 Mounting ring
4a Locking screw
5 Housing of the Dräger X-node sensing head
1
7
5
5a
62
3
44a
5a Marking
6 Status LED green/red/blue
7 Alarm light green/yellow/red
Alarm light flashing Meaning
Flashing green The measured value is below the
first alarm threshold.
Flashing yellow The measured value is between
the first and second alarm
threshold.
Flashing red The measured value is above the
second alarm threshold.

16 Instructions for use | Dräger X-node
en | Intended use
The flashing duration increases as the concentration increases.
5 Intended use
The measurement system constantly monitors the concentrations of
harmful gases in the ambient air under atmospheric conditions.
6 Usage
6.1 Prerequisites for use
CAUTION
Risk of malfunction
The operation of the sensing head is tested prior to delivery but a
functional test must still be carried out after installation (see chapter
“Testing the sensitivity”).
►The user has carried out the functional test.
6.2 Installing the sensor
1. Release the locking screw (4a), 2 mm hexagon socket screw.
2. Unscrew the bayonet ring (4). Remove the dummy disc.
3. Remove the sensor from its packaging.
4. Place the sensor (3) in the opening. The Dräger logo on the
sensor must align with the marking (5a) on the sensing head
housing.
5. Secure the sensor with the bayonet ring.
6. Tighten the locking screw.
7 Dräger X-node app
To configure the sensing head, install the Dräger X-node app on a
Bluetooth-enabled iOS or Android device.
The Dräger X-node app is used for data exchange with Dräger X-
node gas sensing heads via Bluetooth. For safety reasons, the
Bluetooth connection to the gas sensing head can only be made if the
sensing head is tilted to the side by 90°.
Select the sensing head from the menu. Return the sensing head to
its original position once the connection has been made. The
following functions are supported:
– Querying user authorization
– Displaying current sensing head data
– Displaying measured values
– Configuring the sensing head
– Calibrating the sensor
– Defining the alarm thresholds
– Applying firmware updates
– Transferring location coordinates
– Control panel
Flashing blue The sensor is not accepted by
the X-node (incorrect sensor).
Alarm light flashing Meaning

Getting started | en
Instructions for use | Dräger X-node 17
8 Getting started
8.1 Mounting the Dräger X-node
CAUTION
The sensing head may be damaged
To ensure product safety even when an external power supply is
connected to the micro USB socket, only an approved, commercially
available USB power supply unit may be used that under no
circumstances exceeds the parameters 5.25V / 3A / 15W.
►The sensing head may only be used with USB power supply units
that comply with the USB 3.1 (Gen2) specification, or less.
The internal rechargeable battery of the sensing head must be
charged as follows prior to the installation of the sensor in the sensing
head (5):
1. Connect the plug of a micro USB cable to the micro USB port (2)
of the sensing head.
2. Connect the micro USB cable to a compatible power supply unit.
3. Connect the power supply unit to the mains power supply.
✓The charging process is completed once the LED (6) is constantly
illuminated green.
For optimum measurements the sensing head must be installed at the
centre of the area to be monitored. The sensing head must be
installed accessible for maintenance work and suspended from the
mounting lug (1).
CAUTION
The sensing head may be damaged
The sensing head must not be mounted in inaccessible areas. Protect
against direct exposure to dust, splash water or too intense sunlight.
►Only mount the sensing head in accessible areas.
The sensing head must be mounted vertically with the sensor (3)
pointing down, ±30° at a location with low vibration and, as far as
possible, stable temperatures.
8.2 Gateway connection
For successful data exchange between sensing head and gateway,
the gateway must be within range. To check the connection to the
gateway, the sensing head must be turned by 180°. The mounting lug
(1) must point downwards.
49041
m
a
x
.
3
0
°
m
a
x
.
3
0
°

18 Instructions for use | Dräger X-node
en | Operating status
Table 2
8.3 Checking the sensitivity and the zero-point
Sensitivity
1. Start the Dräger X-node app.
2. In the “Sensor” menu, select the device to be checked.
3. Open the measured value window.
4. Apply the gas from the test gas cylinder (1) with the gas supply
adapter (2) to the sensor with a minimum of 0.5 L/min.
5. After 3 minutes, a minimum of 80% of the test gas concentration
indicated on the test gas cylinder must be reached.
✓The sensor is OK.
Zero-point
The sensor needs a fresh air feed for zero calibration (approx. 400
ppm CO2).
9 Operating status
Table 3
10 Maintenance
The sensing head and the LoRa gateway do not require
maintenance. The service life of the used sensor depends on the
sensor type. When the sensor is taken out of the sensing head, the
Status LEDs lighting up Meaning
Status LED lit up green There is a radio link between the
sensing head and the gateway
Status LED lit up red There is no radio link between the
sensing head and the gateway
49042
12
Status LEDs flashing Meaning
Flashing green Operating status is fault-free.
Flashing red Operating status is faulty (e.g.
due to faulty position).
Flashing blue The sensing head is communi-
cating via Bluetooth.

Transport | en
Instructions for use | Dräger X-node 19
measurement system switches into the power-save mode. Further
information about the sensor can be found in the respective sensor
data sheet.
10.1 Maintenance
Observe the charge status of the internal rechargeable battery. Carry
out the daily visual inspection to detect operational readiness. Have
specialists carry out the annual inspection and calibration.
CAUTION
Health hazard
The dust filter in front of the sensor must not be clogged. A clogged
filter prolongs the response time of the sensor. This affects the
sensitivity.
►Replace clogged filter.
10.2 Cleaning
Clean the sensing head surface with lukewarm water. Check for
mechanical damage.
CAUTION
The sensing head may be damaged
The sensing head must not be present when the area of use is
cleaned and disinfected.
►Remove the sensing head from the area of use.
11 Transport
CAUTION
Risk of damage to the sensor
The sensor must be packed in pressure-tight packaging for shipping
via air transport. The sensor can lose its measuring sensitivity.
►Only transport the sensor via air transport in the appropriate
packaging.
12 Storage
The storage temperature may be between -20 °C and +50 °C. Note
the maximum storage period as detailed on the packaging label.
13 Disposal
14 Technical operating data
This product must not be disposed of as household waste. This
is indicated by the adjacent symbol.
You can return this product to Dräger free of charge. For infor-
mation please contact the national marketing organizations or
Dräger.
Expected sensor service life: see sensor name plate
Supply voltage: rechargeable battery
Battery runtime: > 3 months (depending on the dis-
tance between transmitter and gate-
way as well as on the sensor type)
Signal transmission to the
controller:
LoRa radio 868 MHz or Bluetooth 2.4
GHz
Measuring range: see sensor

20 Instructions for use | Dräger X-node
en | Technical operating data
14.1 Technical data when operated with CO2sensor
6800482
14.2 Technical data ambient sensors
Operating temperature
range:
0 °C to + 50 °C
Temperature range when
charging the rechargeable
battery:
0 °C to +45 °C
Operating humidity range: 5 % to 95 % r.h.
Operating pressure
range:
700 hPa to 1300 hPa
Measuring range: 0 to 10,000 ppm
Accuracy at 25 °C
±(30 ppm, +3 % of measured value)
Alarm threshold A1: 1000 ppm
Alarm threshold A2: 2000 ppm
Ambient pressure: Accuracy 700 hPa to 1100 hPa = ±
1.0 hPa, 1100 hPa to 1300 hPa = ±
1.5 hPa
Temperature: Accuracy 0 °C to 50 °C =
± 1.0 °K
Humidity: 5 % to 95% r.h., accuracy 3% r.h.
Dimensions WHD: 75 mm x 155 mm (incl. sensor)
Sensor housing material: PA/PP
Weight: approx. 300 g
Chemical resistance: typical detergents, disinfectants, alco-
hol, surfactants, peracetic acid, soap
Electrical safety:
Radio approval: EN 62311:2008
EN 300 200-2:2016
EN300 328: 2019-07
