WARNING
Strictly follow the Instructions for Use. User must fully
understand and strictly observe these instructions. The
product must only be used for purposes specified here.
Dräger Aerotest
HP, HP USA, HP NF, HP NOx, Alpha, Navy, MultiTest med. Int.

2
Inhalt
Zu Ihrer Sicherheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Sicherheitssymbole in dieser Gebrauchsanweisung . . . . . .3
Verwendungszweck/Beschreibung . . . . . . . . . . . . . . . . . . . .4
Was ist was. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Vor Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Messeinrichtung vorbereiten . . . . . . . . . . . . . . . . . . . . . . . 6
Dräger Röhrchen vorbereiten. . . . . . . . . . . . . . . . . . . . . . . .7
Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Impaktor einsetzen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Andere Röhrchen einsetzen. . . . . . . . . . . . . . . . . . . . . . . . .8
Gebrauch Sauerstoff Röhrchen (Nur für Navy) . . . . . . . . . .9
Gebrauch MultiTest med. Int. . . . . . . . . . . . . . . . . . . . . . 10
Tabelle Messempfehlung/Grenzwerte für
MultiTest med. Int. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Nach dem Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Lagern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Instandhaltungsintervalle . . . . . . . . . . . . . . . . . . . . . . . . . . .15
Fehler - Ursache - Abhilfe . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Bestell-Liste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

3
Zu Ihrer Sicherheit
Gebrauchsanweisung beachten
Jede Handhabung am Produkt setzt die genaue Kenntnis und
Beachtung dieser Gebrauchsanweisung sowie die Gebrauchsanwei-
sungen für Dräger Röhrchen und Impaktor voraus.
Das Produkt ist nur für die beschriebene Verwendung bestimmt.
Instandhaltung
Das Produkt muss regelmäßigen Inspektionen und Wartungen durch
Fachleute unterzogen werden.
Instandsetzungen am Produkt nur durch Fachleute vornehmen las-
sen.
Wir empfehlen, einen Service-Vertrag mit Dräger Safety abzuschlie-
ßen und alle Instandsetzungen durch Dräger Safety durchführen zu
lassen.
Bei Instandhaltung nur Original-Dräger-Teile verwenden.
Kapitel “Instandhaltungsintervalle” beachten.
Sicherheitssymbole in dieser
Gebrauchsanweisung
In dieser Gebrauchsanweisung werden eine Reihe von Warnungen
bezüglich einiger Risiken und Gefahren verwendet, die beim Einsatz
des Gerätes auftreten können. Diese Warnungen enthalten "Signal-
worte", die auf den zu erwartenden Gefährdungsgrad aufmerksam
machen sollen. Diese Signalworte und die zugehörigen Gefahren
lauten wie folgt:
WARNUNG
Tod oder schwere Körperverletzung können auf Grund einer poten-
tiellen Gefahrensituation eintreten, wenn entsprechende Vorsichts-
maßnahmen nicht getroffen werden.
VORSICHT
Körperverletzungen oder Sachschäden können auf Grund einer
potentiellen Gefahrensituation eintreten, wenn entsprechende Vor-
sichtsmaßnahmen nicht getroffen werden.
Kann auch verwendet werden, um vor leichtfertiger Vorgehens-
weise zu warnen.
HINWEIS
Zusätzliche Information zum Einsatz des Gerätes.

4
Verwendungszweck/Beschreibung
Diese Gebrauchsanweisung beschreibt folgende Prüfkoffer:
— Aerotest HP
—HP USA
—HP NF
—HP NOx
— Alpha
—Navy
Das Produkt wird verwendet, um die Qualität der von einem Hoch-
drucksystem bzw. Niederdrucksystem gelieferten Atemluft zu bestim-
men (z. B. Kompressor oder Druckgasflasche).
— MultiTest med. Int.
Mit dem MultiTest med. Int. können Verunreinigungen in Druckluft,
Lachgas, Kohlendioxid und Sauerstoff gemäß den Anforderungen
der USP (United States Pharmacopeial) gemessen werden.
Folgende Systeme können bei Hochdruck (max. 300 bar) eingesetzt
werden:
HP, HP USA, HP NF, HP NOx, Navy.
Folgende Systeme können bei Niederdruck (max. 15 bar) eingesetzt
werden:
Alpha und MultiTest med. Int.
WARNUNG
Das Produkt darf (ausgenommen MultiTest med Int.) nur für Atem-
luft gemäß den gesetzlichen Normen z. B. EN 12021 verwendet
werden.
Wenn der Sauerstoffgehalt >21 % ist, Explosionsgefahr.
Für die Messung werden Dräger Röhrchen® bzw. Impaktor verwen-
det.
Folgenden Stoffe können gemessen werden:
Die Werte können gleichzeitig oder auch einzeln bestimmt werden.
Die Messgenauigkeit ist unabhängig davon, wie viele der
Dräger Röhrchen-Halter bestückt sind.
® Eingetragenes Warenzeichen der Dräger Safety AG & Co. KGaA, Lübeck.
Aero-
test
Kohlen-
stoff-
dioxid
(CO2)
Kohlen-
stoff-
monoxid
(CO)
Öl Was-
ser-
dampf
(H2O)
Schwe-
felwas-
serstoff
(H2S)
Nitrose
Gase
(NOx)
Schwe-
feldi-
oxid
(SO2)
Sauer-
stoff
(O2)
HP X X X X
HP
USA XXXX
HP NF X X X X
HP
NOx XXXX X
Alpha X X X X
Navy X X X X X
Multi-
Test
med.
Int.
XXXXXXXX

5
Was ist was
Am Beispiel einer 4-fach Messeinrichtung
00221765.eps
1
2
3
8
9
10
11
12
15
13
14
D
45
6
7
de Gebrauchsanweisung
2
en Instructions for Use
?
fr Notice d'utilisation
?
es Instrucciones de Uso
?
nl Gebruiksaanwijzing
?
da Brugsanvising
?
Dräger Aerotest
HP, HP USA, HP FN, HP NSN, HP NOx, Alpha, Navy, Multitest med. Int.
1Tragekoffer
2Messeinrichtung
(je nach Prüfkoffer mit 4, 5 oder 7 Dräger Röhrchen-Haltern)
3Sinterfilter (5 Stück pro Packung)
4Bubble-Test Schlauch
5Impaktor Adapter
6Gebrauchsanweisung
7Gebrauchsanweisung Stoppuhr
8Druckminderer
9Adapter 1
10 Adapter 2
11 Dräger-Röhrchen (10 Stück pro Packung)
12 Dräger Röhrchen-Öffner
13 Impaktor (10 Stück in Faltschachtel)
14 Stoppuhr
15 Dosiereinheit

6
Vor Gebrauch

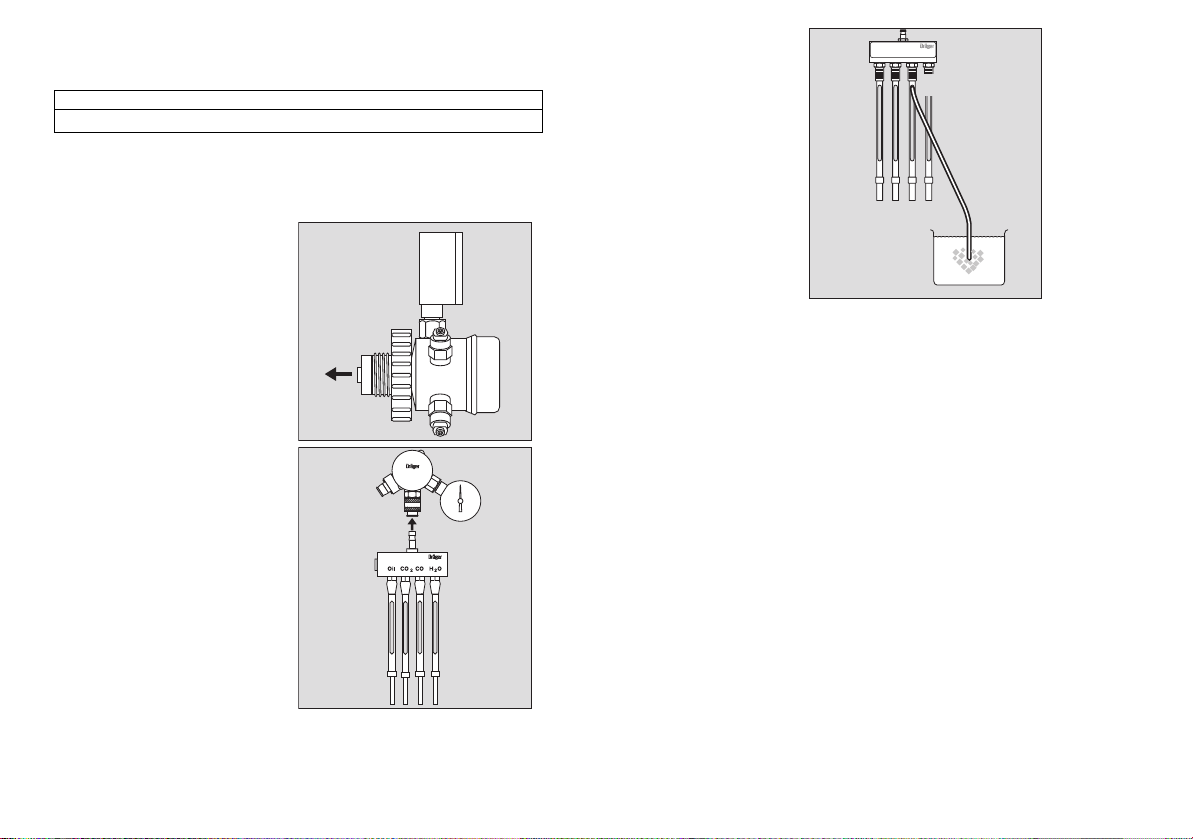

Messeinrichtung vorbereiten
● Anschlussstutzen der Druckgasversorgung reinigen (mit öl- und
fettfreier Luft ausblasen).
● Die Messeinrichtung reinigen. Sie muss frei von Partikeln und
Stäuben sein.
● Schutzkappe abschrauben
und Druckminderer mit dem
Anschlussstutzen der Druck-
gasversorgung verbinden
(1). Für Druckminderer kein
Werkzeug benutzen, nur mit
der Hand anschließen. Falls
erforderlich Adapter verwen-
den, siehe “Technische Da-
ten” auf Seite 17.
● Messeinrichtung (2) mit dem
Druckminderer verbinden
(Steckanschluss).
Hochdrucksystem:
● Der Druckminderer ist auf
8,5 bar voreingestellt.
Niederdrucksystem:
● Bei wechselnden Vordrüc-
ken von 3 bis 15 bar, muss
der Druckpunkt (3 bar) am
Handrad des Druckminde-
rers nachgeregelt werden.
Einstellung am Manometer
kontrollieren.
HINWEIS
Gerät nur im sauberen Zustand verwenden.
00321765.eps
1
00421765.eps
2
● Den Bubble-Test Schlauch
in den entsprechenden Prü-
fanschluss (3) der Messein-
richtung stecken.
● Das andere Ende des Bubb-
le-Test-Schlauches (4) in ei-
nen mit Wasser gefüllten
Behälter eintauchen.
● Ventil der Druckgasversor-
gung langsam öffnen und
Anlage spülen (Druckgas ab-
strömen lassen).
Bei regelmäßig gewarteter
Anlage:
2 bis 3 Minuten.
Bei anderen Anlagen:
5 bis 6 Minuten.
● Die aufsteigenden Blasen zählen:
Am CO2, CO, Nitrose Gase, H2S und SO2- Prüfanschluss starke Bla-
senbildung. Bei geringer oder keiner Blasenbildung, Gerät reinigen,
siehe “Reinigen” auf Seite 14.
Bei Öl- und H2O-Prüfanschluss sehr starke Blasenbildung (nicht
zählbar). Bei geringer oder keiner Blasenbildung: Gerät reinigen,
siehe “Reinigen” auf Seite 14.
● Ventil schließen.
01021765.eps
Oil CO2CO H2O
3
4

7
Dräger Röhrchen vorbereiten
● Zugehörige Dräger Röhrchen Gebrauchsanweisung beachten.
● Beide Spitzen des
Dräger Röhrchens abbre-
chen. Dazu
Dräger Röhrchen-Öffner ver-
wenden und auf beiden Sei-
ten wie folgt vorgehen:
5Dräger Röhrchen bis zum
Anschlag in das Loch stec-
ken und ein- bis zweimal dre-
hen. Das Glas wird geritzt.
6Dräger Röhrchen zu einer
Seite kippen, die Spitze
bricht ab und fällt in die Ab-
brech-Vorrichtung.
5
6
00521765.eps
Gebrauch
Erklärung am Beispiel einer 4-fach Messeinrichtung.
Für alle Dräger Röhrchen und Impaktor gilt:
● Dräger Röhrchen und Impaktor mit Aufnahme in die
Dräger Röhrchen-Halter einsetzen.
● Ventil der Druckluft-Versorgung öffnen.
● Messung entsprechend den Angaben in der Dräger Röhrchen
und der Impaktor Gebrauchsanweisung beenden.
● Ventil der Druckluft-Versorgung schließen, Dräger Röhrchen so-
fort aus der Halterung herausnehmen und mit Hilfe der
Dräger Röhrchen-Gebrauchsanweisung auswerten.
● Dräger Röhrchen "Wasserdampf 20/a-P" zuerst ablesen.
● Zeigt die Messung, dass zulässige Grenzwerte überschritten wer-
den, gegebenenfalls Messung wiederholen.
● Bei wiederholten Abweichungen von den Grenzwerten geeignete
Maßnahmen am Hoch- bzw. Niederdrucksystem zum Erreichen
der zulässigen Grenzwerte einleiten.
HINWEIS
— Der Impaktor und die Röhrchen müssen in den entsprechend ge-
kennzeichneten Röhrchen Halter eingesetzt werden, damit die
Messung korrekt wird.
— Beim Einsetzen der Röhrchen auf die richtige Durchflussrichtung
achten.
— Nur Dräger Röhrchen verwenden, siehe “Bestell-Liste” auf
Seite 19.
— Die während der Messung austretenden Gase nicht einatmen.

8

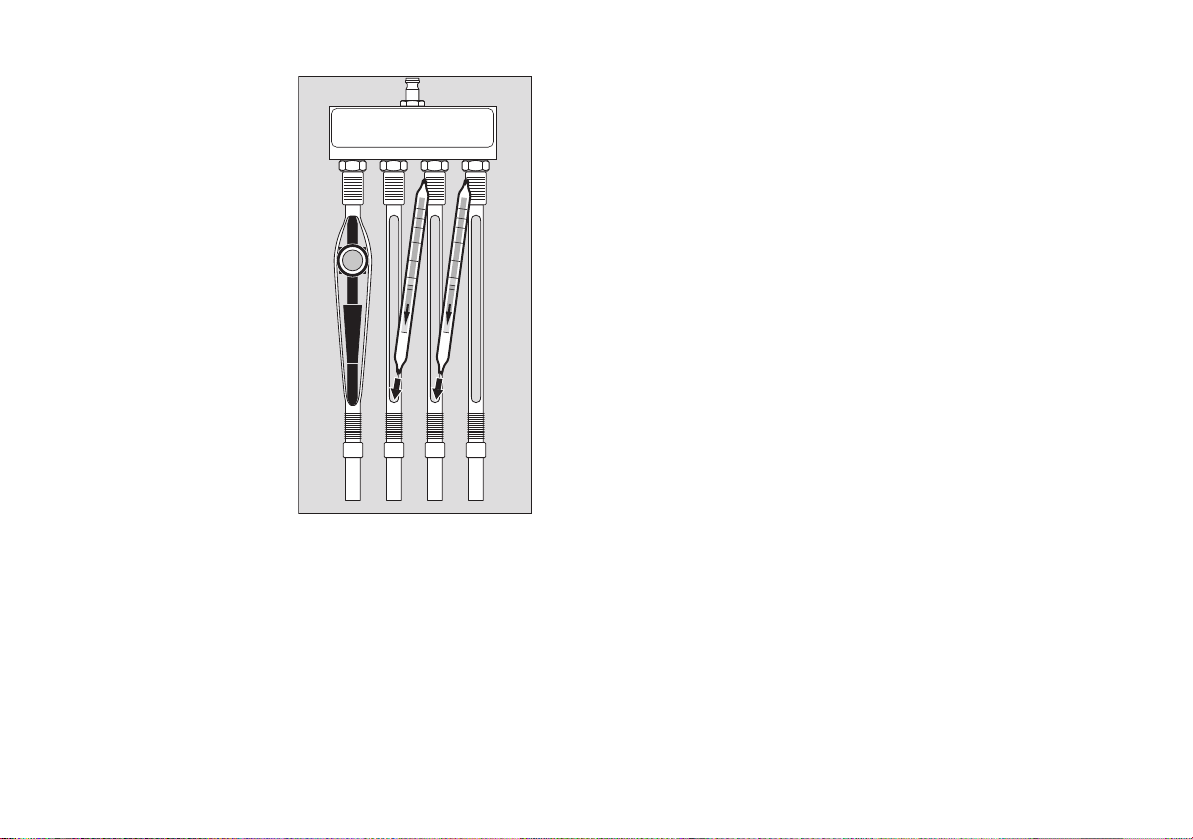

Impaktor einsetzen
● Den Impaktor gemäß der
Gebrauchsanweisung in den
Adapter einsetzen.
● Den Impaktor mit Adapter in
den Dräger Röhrchen-Hal-
ter einsetzen.
● Am unteren Ende des
Dräger Röhrchen-Halters
ziehen und den Adapter
komplett in den
Dräger Röhrchen-Halter ein-
legen.
00621765.eps
Oil CO2CO H2O
Andere Röhrchen einsetzen
● Dräger Röhrchen wie beschrieben abbrechen, siehe “Dräger
Röhrchen vorbereiten” auf Seite 7, und in Pfeilrichtung in den Drä-
ger Röhrchen-Halter einsetzen.
● Am unteren Ende des Dräger Röhrchen-Halters ziehen, bis das
Dräger Röhrchen komplett in den Dräger Röhrchen-Halter einge-
legt werden kann.

9
Gebrauch Sauerstoff Röhrchen (Nur für Navy)
● Ventil der Druckluft-Versorgung langsam öffnen.
● T-Stück (1) mit zwei Schlauchstücken, je ca. 5 cm lang, versehen
und fest in den Dräger Röhrchen-Halter H2O einsetzen.
● Gummikappen des Verbindungsröhrchens abziehen und beide
Spitzen abbrechen.
● Beide Spitzen des Sauerstoff-Röhrchens abbrechen.
● Sauerstoff Röhrchen (2) mit einem ca. 5 cm langen Schlauch-
stück verbinden. Grüne Markierung und Pfeil auf dem
Sauerstoff Röhrchen beachten.
● Eingangsseite des Sauerstoff-Röhrchens mit dem T-Stück verbin-
den.
● Eingangsseite des Verbindungsröhrchens (4) mit dem Schlauch
(3) verbinden.
● Ausgangsseite des Verbindungsröhrchens mit der
Gasspürpumpe accuro verbinden. Zugehörige Gebrauchsanwei-
sung beachten.
● Gasspürpumpe accuro (5) einmal bis zum Anschlag zusammen-
drücken und wieder lösen und Hubende abwarten.
● Ventil der Druckluft-Versorgung schließen, Sauerstoff Röhrchen
sofort aus der Halterung herausnehmen und gemäß der Ge-
brauchsanweisung auswerten.
● Gummikappen auf Verbindungsröhrchen stecken. Das Verbin-
dungsröhrchen kann viermal verwendet werden.
VORSICHT
Das Sauerstoff Röhrchen erwärmt sich während der Messung,
nicht im Ex-Bereich verwenden, Explosionsgefahr.
Oil CO H2OCO2
1 2
4
5
00921765.eps
3

10
Gebrauch MultiTest med. Int.
Röhrchen einsetzen
Es können folgende Medien geprüft werden:
O2, Air, CO2, N2O und N2.
Auf der Messeinrichtung befinden sich 2 Schilder:
Schild 1
Schild 1 mit der Angabe des prüfbaren Mediums. Unter dem prüfba-
ren Medium befindet sich eine Farbe.
Schild 2
Schild 2 mit der Angabe der nachweisbaren Stoffe. Über jedem Stoff
befindet sich eine Farbreihe.
01321765.eps
O2Air CO2 N2O N2
01421765.eps
Oil CO2SO2H2S NOxCO H2O
Beispiel:
Messen der O2-Leitung
Schild 1
— Unter dem O2-Zeichen befin-
det sich die Farbe weiß.
● Prüfzeit der Tabelle entneh-
men (siehe “Tabelle
Messempfehlung/Grenzwer-
te für MultiTest med. Int.” auf
Seite 11).
Schild 2
● Die Messeinrichtung mit den weiß gekennzeichneten Prüfröhr-
chen (hier CO2, CO und H2O) bestücken.
● Dräger Röhrchen wie beschrieben abbrechen, siehe “Dräger
Röhrchen vorbereiten” auf Seite 7 und in Pfeilrichtung in den Drä-
ger Röhrchen-Halter einsetzen.
● Am unteren Ende des Dräger Röhrchen-Halters ziehen, bis das
Dräger Röhrchen komplett in den Dräger Röhrchen-Halter einge-
legt werden kann.
01521765.eps
O2Air
01621765.eps
Oil CO2SO2H2S NOxCO H2O

11
Tabelle Messempfehlung/Grenzwerte für MultiTest med. Int.
Messungen in Luft
Druck: 3 bar ±0,2
Messungen in O2
Druck: 3 bar ±0,2
Messstelle in der
Messeinrich-
tung für
Röhrchen Grenzwert
Flow
(l/min)
±10 %
Prüfzeit
(min)
Auswertung
Anzeige Messbreich Standard-
abweichung
Öl Öl 10/a-P 0,1 mg/m34 je nach Ölsorte
siehe GA Öl 10/a-P
siehe Gebrauchsanweisung Öl-Röhrchen
Impaktor 0,1 mg/m34 5 min. siehe Gebrauchsanweisung Impaktor
CO2CO2 100/a-P 500 ppm 0,2 5 ppm 100 bis 3000 ppm ±10 bis 15 %
SO2SO2 0,5/a 1 ppm 0,2 5 Auswertung auf der n = 10 Skala
ppm SO21 bis 25 ppm 15 % ±20 %
1 ppm 0,2 10 Auswertung auf der n = 20 Skala
Anzeige x
0,5 = ppm
SO2
0,25 bis 1 ppm
(nur gültig für Skalen-
bereich 0,5 bis 2 ppm)
±25 %
NOxNOx 0,2/a 2 ppm 0,2 2,5 ppm NOx0,2 bis 6 ppm ±30 %
CO CO 5/a-P 5 ppm 0,2 5 ppm 5 bis 150 ppm ±10 bis 15 %
H2OH
2O 20/a-P 60 ppm
(45 mg/m3)
410mg/m
320 bis 250 mg/m3±10 bis 15 %
Messstelle in der
Messeinrichtung
für
Röhrchen Grenzwert
Flow
(l/min)
±10 %
Prüfzeit
(min)
Auswertung
Anzeige Messbreich Standard-
abweichung
CO2CO2 100/a-
P
300 ppm 0,2 5 ppm 100 bis 3000 ppm ±10 bis 15 %
CO CO 5/a-P 5 ppm 0,2 5 ppm 5 bis 150 ppm ±10 bis 15 %
H2OH
2O 20/a-P 60 ppm
(45 mg/m3)
410mg/m
320 bis 250 mg/m3±10 bis 15 %

12
Messungen in N2O
Druck: 3 bar ±0,2
Messungen in CO2
Druck: 3 bar ±0,2
Messstelle in der
Messeinrichtung
für
Röhrchen Grenzwert
Flow
(l/min)
±10 %
Prüfzeit
(min)
Auswertung
Anzeige Messbreich Standard-
abweichung
CO2CO2 100/a-P 300 ppm 0,167 6 ppm 100 bis 3000 ppm ±10 bis 15 %
NOxNOx 0,2/a 2 ppm 0,167 3 ppm NOx0,2 bis 6 ppm ±30 %
CO CO 5/a-P 5 ppm 0,167 6 ppm 5 bis 150 ppm ±10 bis 15 %
H2OH
2O 20/a-P 60 ppm
(45 mg/m3)
3,33 12 mg/m320 bis 250 mg/m3±10 bis 15 %
Messstelle in der
Messeinrich-
tung für
Röhrchen Grenzwert
Flow
(l/min)
±10 %
Prüfzeit
(min)
Auswertung
Anzeige Messbreich Standard-
abweichung
SO2SO2 1/a 2 ppm 0,167 12 Auswertung auf der n = 10 Skala
Anzeige x
0,2 = ppm
SO2
0,5 bis 2 ppm ±30 %
H2SH
2S 1/d 1 ppm 0,167 6 Auswertung auf der n = 10 Skala
ppm H2S 1 bis 20 ppm ±15 %
NOxNOx 0,2/a 2 ppm 0,167 3 ppm NOx 0,2 bis 6 ppm ±30 %
CO CO 5/a-P 5 ppm 0,167 6 ppm 5 bis 150 ppm ±10 bis 15 %
H2OH
2O 20/a-P 60 ppm
(45 mg/m3)
3,33 12 mg/m320 bis 250 mg/m3±10 bis 15 %

13
Messungen in N2
Druck: 3 bar ±0,2
Nach dem Gebrauch
● Dräger Röhrchen gemäß der Gebrauchsanweisung entsorgen.
● Impaktor mit dem Hausmüll entsorgen.
● Die in dem Dräger Röhrchen-Öffner befindlichen Spitzen gemäß
den geltenden Abfallbeseitigungsrichtlinen entsorgen.
Falls erforderlich:
● Behälter der Abbrech-Vorrichtung und Dräger Röhrchen-Halter
mit klarem Wasser reinigen (nur das untere Ende, ausgangssei-
tig) und trocknen.
Messstelle in der
Messeinrichtung
für
Röhrchen Grenzwert
Flow
(l/min)
±10 %
Prüfzeit
(min)
Auswertung
Anzeige Messbreich Standard-
abweichung
CO2CO2 100/a-
P
300 ppm 0,2 5 ppm 100 bis 3000 ppm ±10 bis 15 %
CO CO 5/a-P 5 ppm 0,2 5 ppm 5 bis 150 ppm ±10 bis 15 %
H2OH
2O 20/a-P 60 ppm
(45 mg/m3)
410mg/m
320 bis 250 mg/m3±10 bis 15 %

14
Reinigen
● Gerät mit Druckluft reinigen.
● Nach jedem Gebrauch den Dräger Röhrchen-Halter (Gummiteil)
mit Druckluft ausblasen.
Wenn die Messung ergeben hat, dass die gemessene Luft verunrei-
nigt ist:
● Das Gerät mit einwandfreier Luft mind. 6 Minuten spülen.
● Bei größerer Verunreinigung Messeinrichtung demontieren und
Einzelteile (außer Dosiereinheiten) mit Seifenwasser reinigen.
● Mit ölfreier und trockener Luft trocknen.
● Dosiereinheit mit ölfreier und
trockener Luft nur in Pfeil-
richtung spülen.
● Messeinrichtung montieren.
Wenn die Messung ergeben hat,
dass die gemessene Luft mit Öl
verunreinigt ist (gilt nur für Hochdrucksysteme):
HINWEIS
Dosiereinheit nicht mit Seifenwasser reinigen.
Nach der Reinigung der Messeinrichtung sicherstellen, dass jede
Dosiereinheit wieder in den entsprechenden Anschluss der Mes-
seinrichtung geschraubt wird.
01221765.eps
● Sinterfilter des Druckminde-
rers herausdrehen.
● Neuen Sinterfilter einsetzen
und festdrehen.
● Das Gerät mit einwandfreier
Luft mind. 6 Minuten spülen.
● Bei größerer Verunreinigung
Messeinrichtung demontieren und Einzelteile (außer Dosierein-
heiten) mit Seifenwasser reinigen.
● Mit ölfreier und trockener Luft trocknen.
● Dosiereinheit mit ölfreier und
trockener Luft nur in Pfeil-
richtung spülen.
● Messeinrichtung montieren.
Lagern
Alle Teile ohne Verformung, trocken, kühl und staubfrei lagern. Vor
direkter Licht- und Wärmeeinstrahlung schützen. ISO 2230 beachten.
Dräger Röhrchen sicher vor Unbefugten lagern.
01121765.eps
01221765.eps

15
Instandhaltungsintervalle
Geräteteil Durchzuführende
Arbeiten
vor jedem Einsatz monatlich jährlich alle 6 Jahre
O-Ring des Druck-
minderers
prüfen, ggf. tau-
schen
X
wechseln X
Messeinrichtung Durchfluss mit Hilfe
des Bubble-Test
kontrollieren
X
Volumenfluss kon-
trollieren
X1)
Sinterfilter wechseln X
Druckminderer und
Messeinrichtung Grundüberholung
X1)
1) durch Dräger Safety

16
Fehler - Ursache - Abhilfe
Fehler Ursache Abhilfe
Druckluftanschluss undicht Dichtring defekt Dichtring überprüfen, falls erforderlich
erneuern
Handanschluss lässt sich nicht lösen Anschluss steht unter Druck Anschluss entlüften
Sicherheitsventil bläst ab Kolben undicht Druckminderer reparieren 1)
1) Wartung durch Dräger Safety empfohlen
Dräger Röhrchen sitzt nicht fest im Prüfhalter Dräger Röhrchen-Halter ausgeleiert Dräger Röhrchen-Halter erneuern
Spitze des Dräger Röhrchens unsauber geritzt
und abgebrochen Abbrech-Vorrichtung stumpf Abbrech-Vorrichtung erneuern
Großer Messfehler Dräger Röhrchen in falschen
Dräger Röhrchen-Halter eingesetzt Kontrollieren
Dräger Röhrchen-Halter verschmutzt oder
lose Dräger Röhrchen-Halter reinigen, falls erforderlich erneuern
Dosiereinheit undicht Dichtung defekt Dichtring erneuern
falscher Anzeigewert am Druckminderer
(Aerotest Alpha) Hinterdruck verstellt Hinterdruck korrekt einstellen

17
Technische Daten
Aerotest HP Aerotest HP USA Aerotest HP NF Aerotest NOx
Tragekoffer
Länge x Breite x Höhe
(mm) 350 x 300 x 85 350 x 300 x 85 350 x 300 x 85 350 x 300 x 85
Farbe schwarz schwarz schwarz schwarz
Gewicht mit Inhalt ca. 3 kg ca. 3 kg ca. 3 kg ca. 3 kg
Druckminderer
Eingang Außengewinde G5/8-300
bar (Handanschluss) Außengewinde G5/8- 300 bar (Handan-
schluss)
Außengewinde M25x2
300 bar (Handanschluss) Außengewinde G5/8-300 bar
(Handanschluss)
Vordruck max. 300 bar 300 bar 300 bar 300 bar
Druckmesser 0 bis 400 bar 0 bis 400 bar 0 bis 400 bar 0 bis 400 bar
Ausgang Steckkupplung 9 mm für
Messeinrichtung Steckkupplung 9 mm für
Messeinrichtung
Steckkupplung 9 mm für
Messeinrichtung Steckkupplung 9 mm für Messein-
richtung
Überdruckventil eingestellt auf 10+2 bar eingestellt auf 10+2 bar eingestellt auf 10+2 bar eingestellt auf
10+2 bar
Adapter 1
Eingang Innengewinde G5/8-200
bar Innengewinde 830-14NGO-RH-INT ohne Innengewinde G5/8-200 bar
Ausgang Innengewinde G5/8-300
bar für Druckminderer Innengewinde G5/8- 300 bar für Druckmin-
derer
ohne Innengewinde
G5/8-300 bar für
Druckminderer
Adapter 2
Eingang Innengewinde G5/8-200
bar Außengewinde 825-14NGO-RH-EXT ohne Innengewinde G5/8-200 bar
Ausgang Innengewinde G5/8-300
bar für Druckminderer Innengewinde G5/8- 300 bar für Druckmin-
derer
ohne Innengewinde
G5/8-300 bar für
Druckminderer
Umgebungsbe-
dingungen 15 °C bis 25 °C, 1013 mbar 15 °C bis 25 °C, 1013 mbar 15 °C bis 25 °C, 1013 mbar 15 °C bis 25 °C, 1013 mbar
Messeinrich-
tung
Länge x Breite (mm) 100 x 38 100 x 38 100 x 38 120 x 38
Höhe einschließlich Drä-
ger Röhrchen-Halter (mm) 230 230 230 230
Anschluss für
Druckluftver-
sorgung
Stecknippel 9 mm Stecknippel 9 mm Stecknippel 9 mm Stecknippel 9
mm
Vordruck Bei Lieferung eingestellt 8,5 bar 8,5 bar 8,5 bar 8,5 bar
Volumenfluss CO und CO2 Röhrchen 0,2 l/min 0,2 l/min 0,2 l/min 0,2 l/min
Impaktor, Öl-Röhrchen
und H2O Röhrchen 4 l/min 4 l/min 4 l/min 4 l/min
Nitrose Gase Röhrchen 0,2 l/min

18
Aerotest Alpha Aerotest Navy MultiTest med. Int.
Tragekoffer
Länge x Breite x Höhe (mm) 350 x 300 x 85 400 x 300 x 91 400 x 300 x 91
Farbe schwarz blau blau
Gewicht mit Inhalt ca. 3 kg ca. 3 kg ca. 3 kg
Druckminderer
Eingang Stecknippel Außengewinde G5/8-300
bar (Handanschluss) G1/8
Vordruck max. 15 bar 300 bar 15 bar
Druckmesser 0,3 bis 15 bar 0 bis 400 bar 0,3 bis 15 bar
Ausgang Steckkupplung 9 mm für
Messeinrichtung Steckkupplung 9 mm für Messeinrichtung Steckkupplung 9 mm für Messeinrichtung
Überdruckventil ohne eingestellt auf 10+2 bar ohne
Adapter 1
Eingang Steckkupplung 9 mm Innengewinde
830-14NGO-RH-INT ohne
Ausgang Außengewinde G1/4 Innengewinde G5/8-300
bar für Druckminderer ohne
Adapter 2
Eingang Innengewinde G1/4 Außengewinde
825-14NGO-RH-EXT ohne
Ausgang Stecknippel 12 mm Innengewinde G5/8-300
bar für Druckminderer ohne
Umgebungsbedingungen 15 °C bis 25 °C, 1013 mbar 15 °C bis 25 °C, 1013 mbar 15 °C bis 25 °C, 1013 mbar
Messeinrichtung
Länge x Breite (mm) 100 x 38 100 x 38 160 x 38
Höhe einschließlich
Dräger Röhrchen-Halter
(mm)
230 230 230
Anschluss für Druckluftver-
sorgung Stecknippel 9 mm Stecknippel 9 mm Stecknippel 9 mm
Vordruck Bei Lieferung eingestellt 3,0 bar 8,5 bar 3,0 bar
Volumenfluss
CO und CO2 Röhrchen 0,2 l/min 0,2 l/min 0,2 l/min
Impaktor, Öl-Röhrchen und
H2O Röhrchen 4 l/min 4 l/min
Öl PN Röhrchen 0,2 l/min
Nitrose Gase Röhrchen,
H2S und SO2 Röhrchen 0,2 l/min
O2 Röhrchen 1 Hub

19
Bestell-Liste
Benennung und Beschreibung Bestell-Nr.
Aerotest Simultan HP 65 25 951
HP USA 65 25 990
HP NF (wird ohne Dräger Röhrchen geliefert) 65 25 977
HP NOx 65 25 975
Alpha 65 27 150
Navy 65 25 960
MultiTest med. Int. 65 20 260
Ersatzteile
Sinterfilter (5 Stück) R 51 806
O-Ring T 51 596
Dichtkappe CH 18 266
Dräger-Röhrchen Öffner TO 7000 64 01 200
Dräger Röhrchen-Halter CH 7000
Adapter 200 bar U 06 532
Adapter 300 bar U 06 533
Stoppuhr D 40 888
Bubble-Test-Schlauch 65 27 686
Adapter Impaktor 81 03 557
Gasspürpumpe accuro 64 00 000
Ersatzteil-Set für Gasspürpumpe accuro 64 00 220
Benennung und Beschreibung Bestell-Nr.
Verbrauchsteile
Impaktor 81 03 560
1 Satz (je 10 Stück) Dräger Röhrchen für:
CO2 (Kohlenstoffdioxid 100/a-P) 67 28 521
Öl-Röhrchen (nur für Navy) 81 03 111
CO (Kohlenstoffmonoxid 5/a-P) 67 28 511
H2O (Wasserdampf 20/a-P 81 03 061
SO2 (Schwefeldioxid 0,5/a) 67 28 491
H2S (Schwefelwasserstoff 1/d) 81 01 831
O2 (Sauerstoff 5%/B)
besteht aus 8 Sauerstoff Röhrchen und 2 Verbin-
dungsröhrchen
67 28 081
NOx (Nitrose Gase 0,2/a) 81 03 661
SO2 (Schwefeldioxid 1/a) CH 31 701

20
Contents
For your Safety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Safety symbols used in these Instructions for Use . . . . . .21
Intended Use/Description . . . . . . . . . . . . . . . . . . . . . . . . . . .22
What is What. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
Before Use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
Prepare measuring device . . . . . . . . . . . . . . . . . . . . . . . 24
Prepare Dräger tube. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
Use. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
Insert the impactor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
Insert other tubes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
Using oxygen tubes (only for navy) . . . . . . . . . . . . . . . . . .27
Using the MultiTest med. Int. . . . . . . . . . . . . . . . . . . . . . . .28
Table of measurement recommendations/limit values
for MultiTest med. Int.. . . . . . . . . . . . . . . . . . . . . . . . . . . . .29
After use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Cleaning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Storage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Maintenance Intervals . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33
Troubleshooting. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Technical data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Order List . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
