Wichtige Hinweise Elektroinstallation 4
Important information Electrical installation 6
Remarques importantes Installation électrique 8
Belangrijke aanwijzingen Elektrische installatie 10
Información importante Instalación eléctrica 12
Indicazioni importanti Installazione elettrica 14
Indicações importantes Instalação eléctrica 16
Vigtige henvisninger Elinstallation 18
Tärkeä ohje Sähköasennus 20
Viktig informasjon Elektroinstallasjon 22
Viktig information Elinstallation 24
Olulised nõuanded Elektripaigaldus 26
Ważne informacje Instalacja elektryczna 28
Важные замечания Монтаж электропроводки 30
Důležité pokyny Elektroinstalace 32
Dôležité upozornenia Elektroinštalácia 34
Fontos tudnivalók Elektromos telepítési munkák 36
Važne napomene Elektroinstalacija 38
Indicaţii importante Instalarea electrică 40
Pomembni napotki Električna inštalacija 42
Важни указания Електроинсталация 44
Svarīgi norādījumi Elektroinstalācija 46
Svarbūs nurodymai Elektros instaliacija 48
Önemli bilgiler Elektrik tesisatı 50
重要说明 电气安装 52
주의 사항 전기장치 설치 54
重要注意事項 電気設備 56
58
Montage, Installation, Montage, Montage, Montaje, Montaggio, Montagem, Montering, Asennus, Montering, Montering, Paigaldus, Montaż,
Монтаж, Montáž, Montáž, Szerelés, Montaža, Instalarea, Montaža, Монтаж, Montāža, Montavimas, Montaj, 安装, 설치, 設置, , 60

Wichtige Hinweise
Zur Montageanleitung
Diese Montageanleitung ist Bestandteil der Duravit
Whirlwanne und ist vor der Montage sorgfältig zu lesen.
Erklärung der Signalwörter und Symbole
GEFAHR! Bei hohem Risiko, tödlichen Gefahren,
schweren Verletzungen
HINWEIS! Zur Vermeidung von Sachschäden
Verweis auf Kapitel Elektroinstallation
Verweis auf Montagehinweis in diesem Kapitel
Aufforderung zum Sichten (z.B. auf Kratzer)
Angabe der Zeitdauer (z.B. 10 Minuten)
Aufforderung zum Prüfen auf Dichtigkeit
Angabe der Temperatur
Bedieneinheit
(Anzahl richtet sich nach dem Whirlsystem)
Zielgruppe und Qualifikation
Die Whirlwanne darf nur durch ausgebildete
Sanitärinstallateure montiert werden. Die
Elektroinstallation darf nur von ausgebildeten
Elektroinstallateuren durchgeführt werden.
HINWEIS! Installationsvorschriften örtlicher
Versorgungsunternehmen sowie länderspezfische
Normen sind uneingeschränkt einzuhalten.
Sicherheitshinweise
GEFAHR! Lebensgefahr durch Stromschlag.
> Komponenten der Whirlwanne NICHT demontieren.
Montagehinweise
Vor der Montage Vorinstallationsdatenblätter beachten.
Diese stehen im Internet unter www.duravit.com zum
Download bereit.
5
+
23
Luftspalt vorsehen (Grafik 5 + 23)
> Für die erforderliche Luftzufuhr zwischen
Boden und Wanne umlaufend einen Abstand von
min. 2 mm vorsehen.
> Luftspalt stets offen halten, nicht mit Silikon
verschließen.
21
Whirlsystem prüfen (Grafik 21)
> Whirlsystem 10 Minuten anschalten:
bei Kreisläufen mit Intensitätsstufen diese
einmal komplett durchlaufen.
> Wasser in der Wanne lassen, 10 Minuten warten.
> Dichtheit prüfen.
> Falls Anpassungen notwendig sind, Prüfung
wiederholen.
4WH_M_HappyD.2_angeformte_Verkleidung/13.03.1
de

600
600
2250*
0
1
2
3
L
N
PE

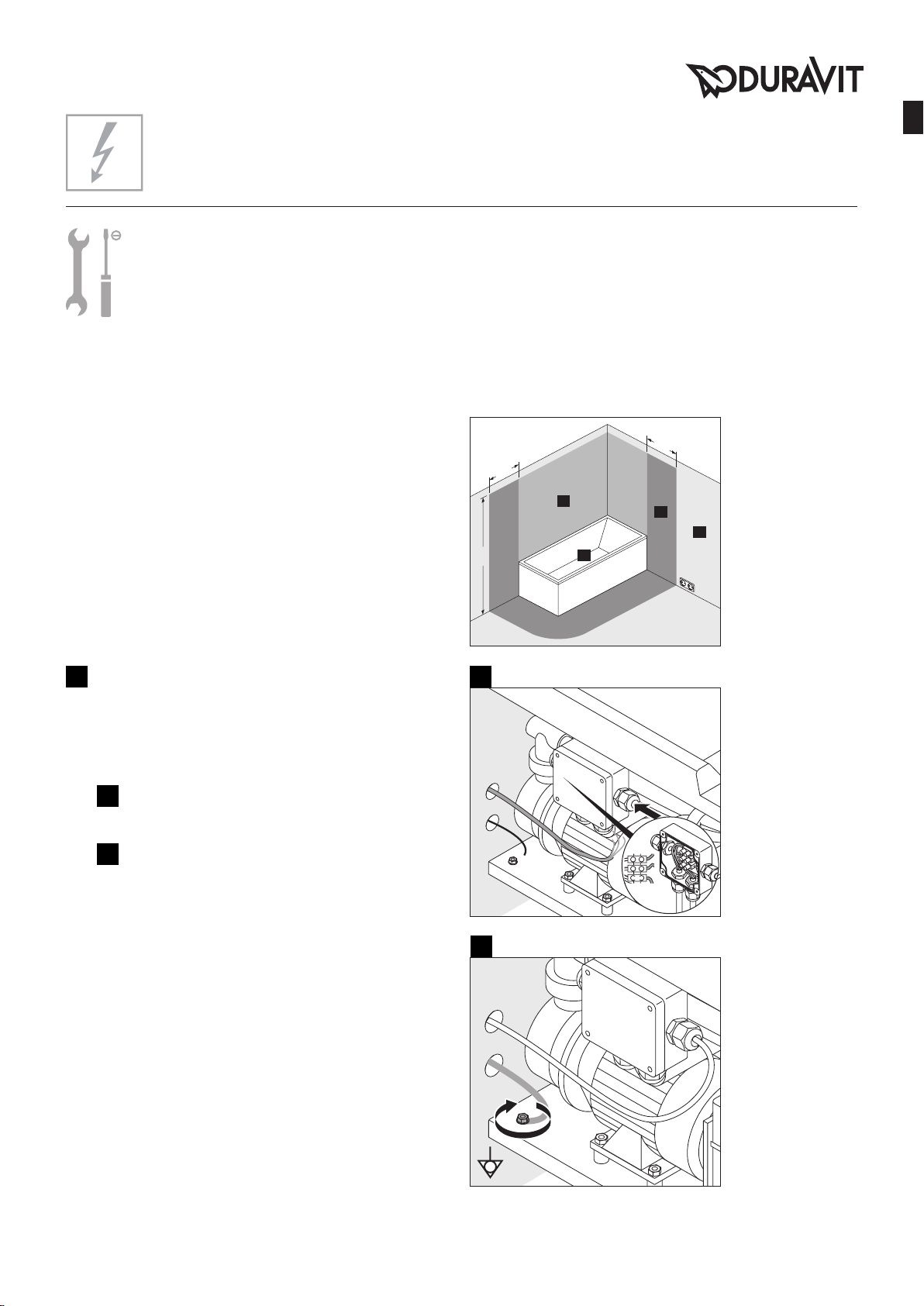

Elektroinstallation
* oder Höhe des
höchsten fest
angebrachten
Brausekopfes/
Wasserauslasses;
je nachdem, was
höher ist
Schutzzonen nach DIN VDE 0100-701
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC
71xxxx xx x xx xx00: 50 Hz, 220 - 230 V AC
71xxxx xx x xx xx06: 60 Hz, 220 - 230 V AC
I
N
= 16 A
I
ΔN
≤ 30 mA
Stromversorgung
Absicherung
RCD
Vorinstallation
> Festverlegte Zuleitung für Stromversorgung legen
(für Combi/Jet L mit Temperaturmodul sind 2
Zuleitungen erforderlich):
• separate Absicherung und Fehlerstrom-
Schutzeinrichtung (RCD) vorschalten
• allpolig trennenden Hauptschalter außerhalb der
vorgegebener Schutzzonen (0 - 2) vorschalten
• Zuleitung 3.000 mm herausschauen lassen
> Leitung für Potentialausgleich legen:
• Leitung 3.000 mm herausschauen lassen
14
Whirlwanne anschließen (Grafik 14)
HINWEIS! Funktionsstörungen vermeiden!
• Leitungen nicht mit Kabelbindern zusammenbinden.
• Zuleitung nicht parallel zu Steuerleitungen verlegen.
I
Zuleitung(en) an Netzanschlussdose
anschließen.
II
Potentialausgleichsleitung an Whirlwanne
anschließen.
I
II
WH_M_HappyD.2_angeformte_Verkleidung/13.03.1 5
de

Important information
About the mounting instructions
These mounting instructions come as part of the Duravit
whirltub and should be read carefully prior to installation.
Explanation of the key words and symbols
DANGER! At high risk of fatal hazards or
serious injuries
NOTE! To avoid property damage
Link to the Electrical Installation section
Link to installation information in this section
Inspection (e.g. for scratches)
Indication of the length of time (e.g. 10 minutes)
Inspect to check for leaks and leak-tightness
Indication of the temperature
Control unit
(Number depends on the whirl system)
Target group and qualification
The whirltub must only be installed by trained plumbing
engineers. The electrical installation may only be carried
out by qualified electricians.
NOTE! Local installation regulations and any country-
specific standards must be observed at all times.
Safety information
DANGER! Risk of fatal electric shock.
> Do NOT remove any whirltub components.
Installation information
Please read pre-installation data sheets prior to the
installation. These are available to download on the
Internet at www.duravit.com.
5
+
23
Providing for an air gap (Diagrams 5 + 23)
> Provide for a gap of min. 2 mm between the floor
and around the bathtub for the necessary air
supply.
> Always keep the air gap open; never seal it with
silicone.
21
Checking the whirl system (Diagram 21)
> Switch on the whirl system for 10 minutes:
run this through once completely in the case of
circuits with different levels of intensity.
> Leave the water in the bathtub and wait 10
minutes.
> Check to make sure that it is leak-tight.
> If adjustments are required, repeat the check.
6WH_M_HappyD.2_angeformte_Verkleidung/13.03.1
en

600
600
2250*
0
1
2
3
L
N
PE

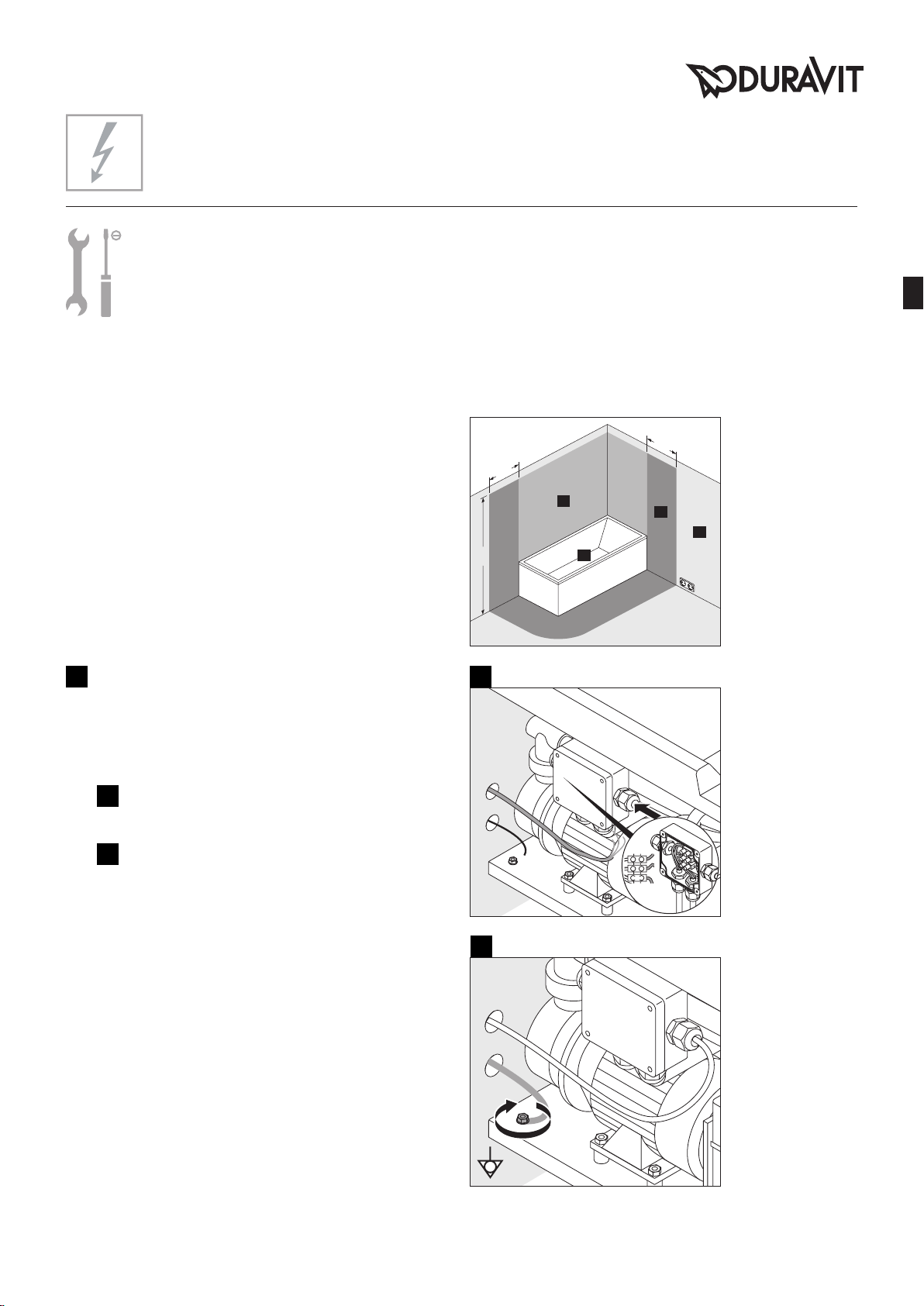

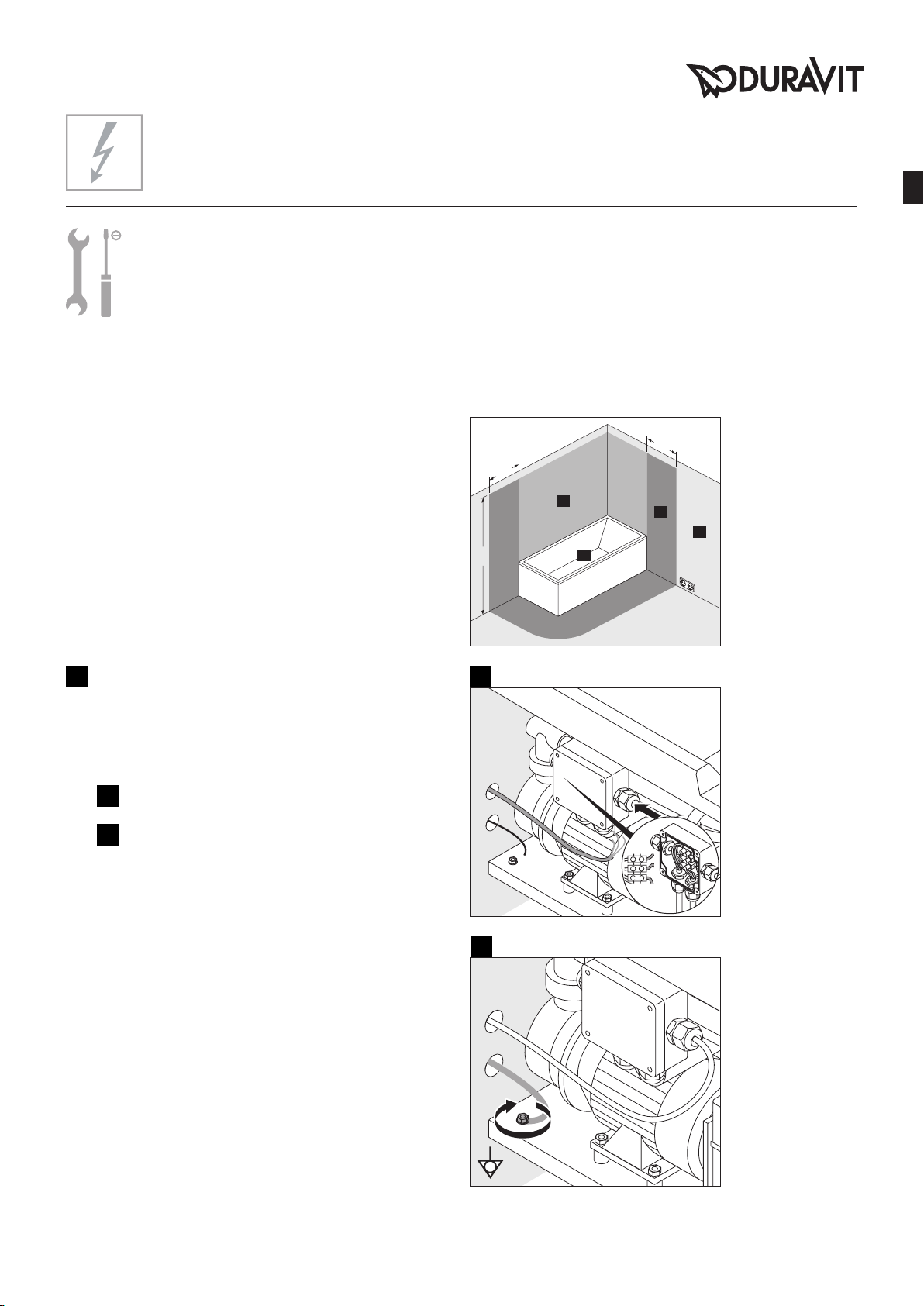

Electrical installation
* or the height of
the highest shower
head / water outlet
that is permanently
installed, depending
on which is higher
Safety areas in accordance with DIN VDE 0100-701
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC
71xxxx xx x xx xx00: 50 Hz, 220 - 230 V AC
71xxxx xx x xx xx06: 60 Hz, 220 - 230 V AC
I
N
= 16 A
I
ΔN
≤ 30 mA
Power supply
Fuse protection
RCD
Pre-installation
> Installing a permanent power supply line
(2 supply lines are required for the Combi/Jet L with a
temperature module):
• Pre-connect a separate fuse and
residual current operating device (RCD)
• Pre-connect an all-pole separating main switch out-
side the prescribed safety areas (0 - 2)
• Allow the supply line to protrude by 3,000 mm
> Laying the potential equalisation cable:
• Allow the cable to protrude by 3,000 mm
14
Connecting the whirltub (Diagram 14)
NOTE! Avoiding any malfunctions!
• Do not fasten the cables together with cable ties.
• Do not install the supply line parallel to the control
cables.
I
Connect the supply line to the mains supply
socket.
II
Connect the potential equalisation cable to the
whirltub.
I
II
WH_M_HappyD.2_angeformte_Verkleidung/13.03.1 7
en

Remarques importantes
Concernant la notice de montage
Cette notice de montage fait partie intégrante de la
baignoire balnéo Duravit
et doit être lue avec attention avant d'effectuer le
montage.
Explication des avertissements et symboles
DANGER! En cas de risques élevés, dangers
mortels, blessures graves
REMARQUE! Pour évider les dégâts matériels
Référence au chapitre Installation électrique
Référence à la consigne de montage dans ce
chapitre
Invitation à vérifier (p. ex. les rayures)
Indication de la durée (par ex. 10 minutes)
Invitation à vérifier l'étanchéité
Indication de la température
Unité de commande
(quantité en fonction du système balnéo)
Groupe cible et qualification
La baignoire balnéo doit uniquement être montée par des
installateurs sanitaires formés à cet effet. L'installation
électrique doit uniquement être réalisée par des
installateurs électriques qualifiés.
REMARQUE! L'installation doit obligatoirement être
réalisée selon les consignes d'installation des fournisseurs
locaux ainsi que les normes spécifiques aux pays.
Consignes de sécurité
DANGER! Danger de mort par choc électrique.
> NE PAS démonter les composants de la baignoire
balnéo.
Consignes de montage
Avant le montage, lire les fiches techniques de
préinstallation. Celles-ci peuvent être téléchargées sur
Internet via le site www.duravit.com.
5
+
23
Prévoir des interstices (graphique 5 + 23)
> Pour l'arrivée d'air nécessaire entre le sol et
la baignoire, prévoir un interstice de 2 mm au
moins sur tout le périmètre.
> Toujours garder l'interstice, ne pas le refermer
avec du silicone.
21
Vérifier le système balnéo (graphique 21)
> Mettre le système balnéo en marche pendant 10
minutes :
pour les circuits avec niveaux d'intensité, ceux-ci
doivent tous être exécutés.
> Laisser couler l'eau dans la baignoire, attendre 10
minutes.
> Vérifier l'étanchéité.
> Si des adaptations sont nécessaires, répéter le
contrôle.
8WH_M_HappyD.2_angeformte_Verkleidung/13.03.1
fr

600
600
2250*
0
1
2
3
L
N
PE
Installation électrique
* ou la hauteur de
la tête de douche /
sortie d'eau la plus
élevée ; en fonction
de ce qui est plus
élevé
Zones de protection selon DIN VDE 0100-701
76xxxx xx x xx xx00 : 50 Hz, 220 - 240 V CA
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V CA
71xxxx xx x xx xx00 : 50 Hz, 220 - 230 V CA
71xxxx xx x xx xx06: 60 Hz, 220 - 230 V CA
I
N
= 16 A
I
ΔN
≤ 30 mA
Alimentation électrique
Protection par fusibles
RCD
Préinstallation
> Poser un câble fixe pour l'alimentation électrique
(2 câbles d'alimentation sont nécessaires pour Combi/
Jet L avec module de température):
• Poser en amont un fusible séparé et un disjoncteur
de protection de courant de fuite (RCD)
• poser en amont un interrupteur principal à coupure
sur tous les pôles, en dehors des zones de protection
prescrites (0-2)
• Le câble d'alimentation doit dépasser de 3000 mm
> Poser le câble pour le potentiel de compensation :
• Le câble doit dépasser de 3000 mm
14
Raccorder la baignoire balnéo (graphique 14)
REMARQUE! Éviter les dysfonctionnements !
• Ne pas relier les câbles à l'aide de serre-câbles.
• Le câble d'alimentation ne doit pas être posé paral-
lèlement aux câbles de commande.
I
Raccorder le(s) câble(s) d'alimentation à la prise
secteur.
II
Raccorder le câble pour la liaison équipotentielle à
la baignoire balnéo.
I
II
WH_M_HappyD.2_angeformte_Verkleidung/13.03.1 9
fr

Belangrijke aanwijzingen
Betreffende deze montagehandleiding
Deze montagehandleiding is een onderdeel van het
Duravit-
whirlbad en moet vóór de montage zorgvuldig worden
doorgelezen.
Uitleg van de signaalwoorden en symbolen
GEVAAR! Bij hoog risico, dodelijk gevaar,
zware verwondingen
AANWIJZING! Ter voorkoming van materiële schade
Verwijzing naar het hoofdstuk Elektrische
installatie
Verwijzing naar montageaanwijzing in dit
hoofdstuk
Visuele controle noodzakelijk (bijv. i.v.m. krassen)
Indicatie van de tijdsduur (bijv. 10 minuten)
Er moet een dichtheidscontrole worden
uitgevoerd
Temperatuurweergave
Bedieningseenheid
(aantal afhankelijk van het whirlsysteem)
Doelgroep en kwalificatie
Het whirlbad mag uitsluitend door een erkend
installatiebedrijf worden gemonteerd. De elektrische
installatie mag uitsluitend door elektriciens worden
uitgevoerd.
AANWIJZING! De installatievoorschriften van de lokale
nutsbedrijven alsmede de voor het betreffende land
geldende normen moeten volledig in acht worden
genomen.
Veiligheidsinstructies
GEVAAR! Levensgevaar door elektrische schok.
> Componenten van het whirlbad NIET demonteren.
Montageaanwijzingen
Voor de montage op de gegevensbladen van de
voorinstallatie letten. Deze kunt u op internet downloaden
van www.duravit.com.
5
+
23
Luchtspleet inplannen (afb. 5 + 23)
> Voor de vereiste luchttoevoer, tussen de vloer en
het bad rondom een afstand van min. 2 mm in
aanmerking nemen.
> De luchtspleet steeds vrij laten, niet met silicone
afsluiten.
21
Whirlsysteem controleren (afb. 21)
> Whirlsysteem 10 minuten inschakelen:
bij cycli met intensiteitsniveaus deze eenmaal
volledig doorlopen.
> Water in het bad laten staan, 10 minuten
wachten.
> Dichtheid controleren.
> Als aanpassingen nodig zijn, de controle
herhalen.
10 WH_M_HappyD.2_angeformte_Verkleidung/13.03.1
nl

600
600
2250*
0
1
2
3
L
N
PE
Elektrische installatie
* of hoogte van
de hoogste vast
aangebrachte
douchekop/
wateruitlaat,
afhankelijk wat
hoger is
Beschermingszones volgens DIN VDE 0100-701
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC
71xxxx xx x xx xx00: 50 Hz, 220 - 230 V AC
71xxxx xx x xx xx06: 60 Hz, 220 - 230 V AC
I
N
= 16 A
I
ΔN
≤ 30 mA
Stroomvoorziening
Zekering
RCD
Voorinstallatie
> Vastgelegde toevoerleiding voor stroomtoevoer leggen
(voor Combi/Jet L met temperatuurmodule zijn er 2
toevoerleidingen nodig):
• aparte zekering en lekstroom-
schakelaar (RCD) voorschakelen
• met alle polen gescheiden hoofdschakelaar buiten de
aangegeven beschermingszones (0 - 2) voorschake-
len
• toevoerleiding 3.000 mm laten uitsteken
> Aardleiding leggen:
• Leiding 3.000 mm laten uitsteken
14
Whirlbad aansluiten (afb. 14)
AANWIJZING! Functiestoringen vermijden!
• Leidingen niet met kabelbinders samenbinden.
• Toevoerleiding niet evenwijdig aan de regelleidin-
gen leggen.
I
Toevoerleiding(en) op stopcontact aansluiten.
II
Aardleiding op whirlbad aansluiten.
I
II
WH_M_HappyD.2_angeformte_Verkleidung/13.03.1 11
nl

Información importante
Instrucciones de montaje
Estas instrucciones de montaje acompañan a la
bañera de hidromasaje Duravit y es necesario leerlas
cuidadosamente antes del montaje.
Explicación de las indicaciones y símbolos de advertencia
¡PELIGRO! Riesgo elevado, peligro de muerte o
lesiones graves
¡ADVERTENCIA! Para evitar daños materiales
Indica el capítulo Instalación eléctrica
Indica una advertencia acerca del montaje en
este capítulo
Fíjese que no haya, por ejemplo, arañazos
Tiempo necesario (por ejemplo, 10 minutos)
Compruébese la estanqueidad
Indicación de temperatura
Consola de mandos (cantidad sujeta al sistema de
hidromasaje)
Instaladores y sus cualificaciones
La bañera de hidromasaje únicamente podrán montarla
instaladores sanitarios cualificados. La instalación eléctrica
solo podrán realizarla instaladores eléctricos cualificados.
¡ADVERTENCIA! Deberán cumplirse sin restricciones las
instrucciones de instalación de las empresas de suministro
locales y las normas específicas de cada país.
Advertencias de seguridad
¡PELIGRO! Peligro de muerte por descarga eléctrica.
> NO desmontar los componentes de la bañera de
hidromasaje.
Advertencia acerca del montaje
Antes de llevar a cabo el montaje, tener en cuenta las
fichas de preinstalación. Pueden descargarse en Internet
del sitio web www.duravit.com.
5
+
23
Prever el espacio de aire (imágenes 5 + 23)
> Para la alimentación necesaria de aire entre el
suelo y la bañera se precisa una distancia por
todos los lados de un mín. de 2 mm.
> Mantener siempre abierto el espacio de aire, no
lo cierre con silicona.
21
Comprobar el sistema de hidromasaje (imagen 21)
> Encender el sistema de hidromasaje durante
10minutos:
si hay ciclos de distintos niveles de intensidad,
completar cada uno una vez.
> Dejar el agua en la bañera y esperar 10 minutos.
> Comprobar la estanqueidad.
> En caso de tener que realizar ajustes, volver a
realizar la prueba.
12 WH_M_HappyD.2_angeformte_Verkleidung/13.03.1
es

600
600
2250*
0
1
2
3
L
N
PE
Instalación eléctrica
* o la altura del
rociador superior/
salida de agua
situada a mayor
altura, dependiendo
de lo que esté más
arriba
Zonas de protección según la norma DIN VDE 0100-701
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC
71xxxx xx x xx xx00: 50 Hz, 220 - 230 V AC
71xxxx xx x xx xx06: 60 Hz, 220 - 230 V AC
I
N
= 16 A
I
ΔN
≤ 30 mA
Suministro eléctrico
Fusible
DDR
Preinstalación
> Colocar el cable para el suministro eléctrico bien fijado
(para Combi/Jet L con módulo de temperatura se
precisan 2 cables de alimentación):
• instalar por separado un fusible y un dispositivo
diferencial (DDR)
• instalar un interruptor principal omnipolar fuera de
las zonas de seguridad 0, 1 y 2
• Dejar que el cable de alimentación sobresalga
3.000mm
> Instalar el cable de conexión equipotencial:
• Dejar que el cable sobresalga 3.000 mm
14
Fijar el sistema de hidromasaje (imagen 14)
¡ADVERTENCIA! Para evitar los fallos de
funcionamiento
• No atar los cables juntos con una brida.
• No colocar el cable de alimentación paralelo a los
cables de mando.
I
Conectar el(los) cable(s) de alimentación a la
toma de corriente.
II
Enchufar a la bañera de hidromasaje el cable de
compensación de potencia.
I
II
WH_M_HappyD.2_angeformte_Verkleidung/13.03.1 13
es

Indicazioni importanti
Riguardo alle istruzioni di montaggio
Queste istruzioni di montaggio sono parte integrante
della vasca idromassaggio Duravit e dovranno essere lette
accuratamente prima del montaggio.
Legenda
PERICOLO! In caso di rischio elevato, pericolo di
morte o gravi infortuni
NOTA! Per evitare danni materiali
Riferimento al capitolo Installazione elettrica
Riferimento alla nota al montaggio in questo
capitolo
Richiesta di ispezione visiva (es. per cercare
graffi)
Indicazione della durata (es. 10 minuti)
Richiesta di verifica della tenuta stagna
Indicazione della temperatura
Unità di comando
(La quantità è in funzione del sistema
idromassaggio)
Destinatari e competenza
La vasca idromassaggio deve essere installata
esclusivamente da tecnici specializzati e qualificati.
L'installazione elettrica deve essere eseguita solo da
elettricisti qualificati.
NOTA! Nell'installazione rispettare sempre rigorosamente
le normative specifiche di enti di approvvigionamento
locali e le norme nazionali.
Avvertenze di sicurezza
PERICOLO! Pericolo di morte da scossa elettrica.
> NON smontare componenti della vasca idromassaggio.
Nota al montaggio
Prima di eseguire il montaggio osservare le schede
tecniche di preinstallazione. Tali schede sono scaricabili da
internet al sito www.duravit.com.
5
+
23
Prevedere una fessura per l'aria (fig. 5 + 23)
> Per la mandata d'aria prevedere una distanza sul
perimetro fra pavimento e vasca di min. 2 mm.
> Tenere sempre aperta la fessura per l'aria senza
chiuderla con del silicone.
21
Verificare il sistema idromassaggio (fig. 21)
> Inserire il sistema idromassaggio per 10 minuti:
per circuiti con livelli d'intensità eseguire un
completo ciclo.
> Lasciare l'acqua nella vasca, attendere 10 minuti.
> Verificare la tenuta stagna.
> In caso siano necessari eseguire degli
adattamenti, ripetere la verifica.
14 WH_M_HappyD.2_angeformte_Verkleidung/13.03.1
it

600
600
2250*
0
1
2
3
L
N
PE
Installazione elettrica
* oppure altezza
della doccetta/
entrata acqua fissa
più alta nel caso sia
superiore
Zone di protezione secondo la normativa DIN VDE 0100-701
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V CA
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V CA
71xxxx xx x xx xx00: 50 Hz, 220 - 230 V CA
71xxxx xx x xx xx06: 60 Hz, 220 - 230 V CA
I
N
= 16 A
I
ΔN
≤ 30 mA
Alimentazione elettrica
Interruttore magnetotermico
Salvavita (RCD)
Preinstallazione
> Predisporre il cavo di alimentazione
(per Combi/Jet L con modulo temperatura sono
necessari 2 cavi di alimentazione):
• Predisporre una messa a terra ed un salvavita (RCD)
separati
• Predisporre un interruttore principale onnipolare
sezionatore fuori dalle zone di protezione indicate
(0 - 2)
• Far fuoriuscire il cavo di alimentazione per una lun-
ghezza di 3.000 mm
> Posare il cavo per il collegamento equipotenziale:
• Far fuoriuscire il cavo per una lunghezza di
3.000mm
14
Collegare la vasca idromassaggio (fig. 14)
NOTA! Evitare anomalie di funzionamento!
• Non legare insieme i cavi con apposite fascette.
• Non posare il cavo di alimentazione parallelo ai cavi
di comando.
I
Collegare il cavo/i cavi di alimentazione alla
scatola di allacciamento.
II
Collegare il cavo equipotenziale alla vasca
idromassaggio.
I
II
WH_M_HappyD.2_angeformte_Verkleidung/13.03.1 15
it

Indicações importantes
Sobre as instruções de montagem
Estas instruções de montagem são parte integrante da
banheira de hidromassagem Duravit e devem ser lidas
com atenção antes da montagem.
Descrição das palavras-chave e dos símbolos
PERIGO! Risco elevado,perigo de morte,
ferimentos graves.
NOTA! Prevenção de danos materiais
Referência ao capítulo Instalação eléctrica
Referência à informação de montagem neste
capítulo
Solicitação para examinar (p.ex: em relação a
arranhões)
Indicação da duração (por ex. 10 minutos)
Solicitação para verificar a estanqueidade
Indicação da temperatura
Unidade de comando (o número depende do
sistema Whirl)
Grupo-alvo e qualificação
A banheira de hidromassagem só deve ser montada
por instaladores sanitários qualificados. A instalação
eléctrica só deve ser realizada por instaladores eléctricos
qualificados.
NOTA! Devem ser respeitadas as directivas de instalação
locais assim como as normas específicas do país.
Indicações de segurança
PERIGO! Perigo de vida devido a choque eléctrico.
> NÃO desmontar os componentes da banheira de
hidromassagem.
Indicações de montagem
Antes da montagem devem ser observadas as fichas
de dad0s para pré-instalação. Estas encontram-se na
internet, para download, em www.duravit.com.
5
+
23
Providenciar aberturas de ventilação
(gráfico 5 + 23)
> Para a alimentação de ar necessária, há uma
distância, de no min. 2 mm, entre o chão e a
banheira, em volta da banheira.
> Manter a abertura de ventilação sempre aberta e
não fechá-la com silicone.
21
Verificar o sistema Whirl (gráfico 21)
> Ligar o sistema Whirl durante 10 minutos:
em circuitos com níveis de intensidade, estes
devem funcionar uma vez por completo.
> Encher a banheira com água e aguardar
10minutos.
> Verificar a estanqueidade.
> Se forem necessárias adaptações, deverá repetir
a verificação.
16 WH_M_HappyD.2_angeformte_Verkleidung/13.03.1
pt

600
600
2250*
0
1
2
3
L
N
PE
Instalação eléctrica
* ou altura do
chuveiro/saída de
água, fixo, mais alto;
o que for mais alto
Zonas de protecção conforme DIN VDE 0100-701
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC
71xxxx xx x xx xx00: 50 Hz, 220 - 230 V AC
71xxxx xx x xx xx06: 60 Hz, 220 - 230 V AC
I
N
= 16 A
I
ΔN
≤ 30 mA
Alimentação de corrente eléctrica
Protecção
Protecção diferencial residual
Pré-instalação
> Cabo de alimentação instalado de forma fixa para
alimentação de corrente eléctrica
(para Combi/Jet L com módulo de temperatura são
necessárias duas tubulações):
• instalar um disjuntor separado e um dispositivo de
protecção diferencial residual (RCD)
• instalar um interruptor multipolar, fora das zonas de
protecção previstas (0 - 2)
• Deixar o cabo de alimentação sobressair 3.000 mm
> Instalar o cabo de alimentação equipotencial:
• Deixar o cabo sobressair 3.000 mm
14
Conectar a banheira de hidromassagem (gráfico 14)
NOTA! Evitar erros de funcionamento!
• Não amarrar os cabos com agrupadores de cabos.
• Não instalar o cabo de alimentação paralelamente
aos condutores de comando.
I
Ligar o(s) cabo(s) de alimentação à tomada de
rede eléctrica.
II
Conectar o cabo de compensação de potencial à
banheira de hidromassagem.
I
II
WH_M_HappyD.2_angeformte_Verkleidung/13.03.1 17
pt

Vigtige henvisninger
Om monteringsvejledningen
Denne monteringsvejledning hører med til Duravit spa-
badekarret og skal læses omhyggeligt igennem før
monteringen.
Forklaring af signalordene og symbolerne
FARE! Ved høj risiko, fare med døden til følge,
alvorlige kvæstelser
BEMÆRK! For at undgå tingskader
Henviser til kapitel Elinstallation
Henviser til monteringsanvisning i dette kapitel
Opfordrer til visuel kontrol (f.eks. for ridser)
Angivelse af varighed (f.eks. 10 minutter)
Opfordrer til at kontrollere for tæthed
Angivelse af temperatur
Betjeningsenhed
(antal retter sig efter spasystemet)
Målgruppe og kvalifikation
Spa-badekarret må kun monteres af uddannede
sanitærinstallatører. Elinstallationen må kun gennemføres
af uddannede el-installatører.
BEMÆRK! Lokale installationsforskrifter og landespecifikke
standarder skal altid overholdes.
Sikkerhedshenvisninger
FARE! Livsfare som følge af elektrisk stød.
> Demonter IKKE komponenter fra spa-badekarret.
Monteringsanvisninger
Følg forinstallationsdatabladene, før montering finder sted.
Disse kan downloades fra internettet under
www.duravit.com.
5
+
23
Sørg for en luftspalte (Grafik 5 + 23)
> Sørg for en afstand på min. 2 mm for nødvendig
lufttilførsel mellem gulv og badekar.
> Luftspalten holdes åben og må ikke forsegles
med silikone.
21
Spasystem kontrolleres (grafik 21)
> Tænd for spasystemet i 10 minutter:
Ved kredsløb med intensitetstrin: Lad dem løbe
komplet igennem en gang.
> Fyld karret med vand, vent i 10 minutter.
> Kontroller, at alt er tæt.
> Gentag kontrollen, hvis det er nødvendigt at
tilpasse noget.
18 WH_M_HappyD.2_angeformte_Verkleidung/13.03.1
da

600
600
2250*
0
1
2
3
L
N
PE
Elinstallation
* eller højde
på det højeste,
fast anbragte
brusehoved/
vandafløb; afhængigt
af, hvad der ligger
højest
Beskyttelseszoner iht. DIN VDE 0100-701
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC
71xxxx xx x xx xx00: 50 Hz, 220 - 230 V AC
71xxxx xx x xx xx06: 60 Hz, 220 - 230 V AC
I
N
= 16 A
I
ΔN
≤ 30 mA
Strømforsyning
Afsikring
RCD
Forinstallation
> Træk fastinstalleret elledning til strømforsyning
(for Combi/Jet L med temperaturmodul er 2 elledninger
påkrævet):
• Installér en separat afsikring og fejlstrøm-beskyttel-
sesanordning (RCD)
• Forkobl en hovedafbryder til afbrydelse af alle po-
leruden for de fastlagte beskyttelseszoner (0 - 2)
• Sørg for, at elledningen stikker 3.000 mm ud
> Træk en ledning til potentialeudligning:
• Sørg for, at ledningen stikker 3.000 mm ud
14
Spa-badekar tilsluttes (grafik 14)
BEMÆRK! Undgå funktionsfejl!
• Bind ikke ledninger sammen med kabelholdere.
• Træk ikke en elledning parallelt med styrelednin-
gerne.
I
Tilslut elledningen/elledningerne til
nettilslutningsdåsen.
II
Tilslut potentialeudligningsledningen til spa-
badekarret.
I
II
WH_M_HappyD.2_angeformte_Verkleidung/13.03.1 19
da

Tärkeä ohje
Asennusohjeesta
Tämä asennusohje on osa Duravit-poreammetta
ja se on luettava huolellisesti ennen asennusta.
Merkkisanojen ja symbolien selitys
VAARA! Erittäin vaarallisessa tilanteessa,
kuolettavissa vaaroissa, vakavissa
vammoissa
OHJE! Aineellisten vahinkojen välttämiseen
Viittaus lukuun Sähköasennus
Viite tässä luvussa olevaan asennusohjeeseen
Pyyntö silmämääräiseen tarkastukseen (esim.
naarmujen varalta)
Ajallisen keston tieto (esim. 10 minuuttia)
Pyyntö tiiviyden tarkastamiseen
Lämpötilatieto
Hallintalaite
(määrä riippuu porejärjestelmästä)
Kohderyhmä ja pätevyys
Poreammeen saavat asentaa ainoastaan koulutetut
saniteettialan asentajat. Sähköasennuksen saavat suorittaa
ainoastaan koulutetut sähköasentajat.
OHJE! Paikallisen vesilaitoksen asennusmääräyksiä sekä
maakohtaisia normeja on noudatettava rajoituksetta.
Turvaohjeet
VAARA! Sähköiskusta aiheutuva hengenvaara.
> ÄLÄ pura porealtaan komponentteja.
Asennusohjeet
Huomioi esiasennustietolehtiset ennen asennusta. Nämä
voidaan ladata Internetistä osoitteesta www.duravit.com.
5
+
23
Huoltoluukulla varustaminen (kuva 5 + 23)
> Jätä tarvittavaa ilmansyöttöä varten väh. 2 mm:n
etäisyys pohjan ja ammeen välille.
> Pidä huoltoluukku aina avoimena, älä sulje
silikonilla.
21
Porejärjestelmän tarkastaminen (kuva 21)
> Kytke porejärjestelmä päälle 10 minuutiksi:
Käy tehotasoilla varustettujen kiertojen tehotasot
kerran kokonaan läpi.
> Laske vettä altaaseen, odota 10 minuuttia.
> Tarkasta tiiviys.
> Mikäli sovitukset ovat tarpeen, toista tarkastus.
20 WH_M_HappyD.2_angeformte_Verkleidung/13.03.1
fi
