Eaton G Series Manual

VIKTIGT
Slå alltid ifrån spänningsmatningen innan arbete utförs. E ektbrytaren ska installeras och tas i drift enligt gällande föreskrifter och denna instruktion.
Om mer information behövs, kontakta “Teknisk Service”, se senaste katalog.
BELANGRIJK
Het product moet spanningsloos gemaakt worden voordat werkzaamheden aan het productmogenwordenverricht.Daarnaastmoetende
werkzaamheden uitgevoerd worden door vakbekwaam personeel. Voor verdere informatie kunt U contact opnemen met het Customer Service
Centre, zie laatste pagina.
M4 - 1.1Nm
MOUNTING MONTAGE MONTAJE MONTAGE MONTAGGIO MONTAGE
IMPORTANT NOTES
Thisproductmustbe disconnectedfromthesupplybeforeany workis carriedoutand mustbe installedandcommissionedin accordancewithrelavent
codes of practice and these instructions. For further information contact Technical Services - see current catalogue.
D
ESP
S
WICHTIGEANMERKUNGEN
DiesesProduktmußvonder Stromversorgungabgestelltwerden,bevorderAusführungArbeiten,undmußangeschlossenundinBetrieb
genommen werden gemäß den entsprechenden Verfahrensregeln und dieser Gebrauchsanweisung. Wenn Sie weitere Information brauchen,bitte
setzen Sie sich mit unseren Technischen Dienstleistungenin Verbindung – sehen Sie den letzten Katalog.
NOTASIMPORTANTES
Este producto debe desconectarse del suministro de electricidad antes de realizarse cualquier trabajo y debe instalarse y ponerse en servicio
activo según los códigos de práctica pertinentes y estasinstrucciones.Para obtener más información, póngase encontactocon nuestros servicios
técnicos – ver último número del catálogo.
IMPORTANTE
Il presente prodotto va staccato dalla corrente elettrica prima di eseguire qualsiasi lavoro e deve essere installato e commissionato in accordo con i
codici di pratica vigenti e queste istruzioni. Per ulteriori informazioni contattare i Servizi Tecnici – vedere catalogo corrente.
I
3.8 - 4.3Nm
M5
GB
EF3RTWK / EF4RTWK
3 and 4 pole
3oder 4-polig
De 3 o 4 polos
3 och 4 polig
Tripolareoquadripolare
3 en 4 polig
ENDCAPFITTING
3Pole Cat.No.EF3RTWK 4Pole Cat.No. EF4RTWK
ENDKAPPEMONTIERUNG
3-Polig Katalognummer EF3RTWK 4-Polig Katalognummer EF4RTWK
MONTAJE DEL TAPÓN TERMINAL
De 3 polos número catálogo EF3RTWK De 4 polos número catálogoEF4RTWK
SKRUVANSLUTNINGSSATSFÖRKABELSKO/KOPPARSKENA
Beställningsnummer3-polig EF3RTWK, 4-polig EF4RTWK
ALLOGGIO CAPPUCCI FINALI
Tripolare Mod. EF3RTWK Quadripolare Mod. EF4RTWK
KABELSCHOENAANSLUITING
3 polig EF3RTWK, 4 polig EF4RTWK
2Pole
2Polig
De 2 Polo
2Polig
Bipolare
2Polig
1pole
1polig
De 1 polo
1polig
Monopolare
1pool
Fixed and Adjustable Thermal Trip
GE Moulded Case Circuit Breaker
Instruction leaflet #IL01202011EH02
NL

Wire size Torque
DrahtgrößeDrehmoment
Tamaño del hiloPar
Kabelarea Åtdragningsmoment
Misuracavo C oppia
KabeldoorsnedeAandraaimoment
(mm2) (Nm)
2.5 - 6 4.0
10 4.5
16 - 25 5.1
35 - 95 5.6
NOTE: If cover must be removed for
accessory installation, torque cover
mounting screws to 0.7 - 0.9Nm.
Anmerkung: Wenn es notwendig ist,
das Gehäuse abzunehmen, um
Zubehörteilezu installieren, drehenSie
dieGehäusemontierungsschrauben bis
0.7 – 0.9Nm.
Nota: Si es preciso quitar la cubierta
para instalar accesorios, aoje los
tornillos de montaje de la cubierta a
0.7 – 0.9Nm.
Notera: Kåpan måste tas bort för
installationav interna tillbehör.
Åtdragningsmoment för skruvarna
0.7 – 0.9Nm.
Nota: In caso il coperchio venga
rimossoper ulteriori installazioni,il
supportodel coperchio della coppia
girerà a 0.7 – 0.9Nm.
Let op: Bij het afnemen van het
deksel,schroeven aandraaien met
0.7 - 0.9Nm.
OPTIONALTHERMALADJUSTMENT
FAKULTATIVE WÄRMEREGULIERUNG
REGULACIÓN TÉRMICAOPTATIVA
JUSTERBAR UTLÖSARE, VISSA TYPE
REGOLAZIONE TERMICA OPZIONALE
OPTIE THERMISCH INSTELBAAR
1 POLE
1POLIG
DE 1 POLO
1POLIG
MONOPOLARE
1POOL
2 POLE
2POLIG
DE 2 POLO
2POLIG
BIPOLARE
2POLIG
3 POLE
3POLIG
DE 3 POLO
3POLIG
TRIPOLARE
3POLIG
4 POLE
4POLIG
DE 4 POLO
4POLIG
QUADRIPOLARE
4POLIG
HANDLE POSITIONS
SCHALTERLAGE
POSICIONES DEL INTERRUPTOR
MANÖVERVIPPANS LÄGE
POSIZIONI INTERRUTTORE
HENDEL POSITIE

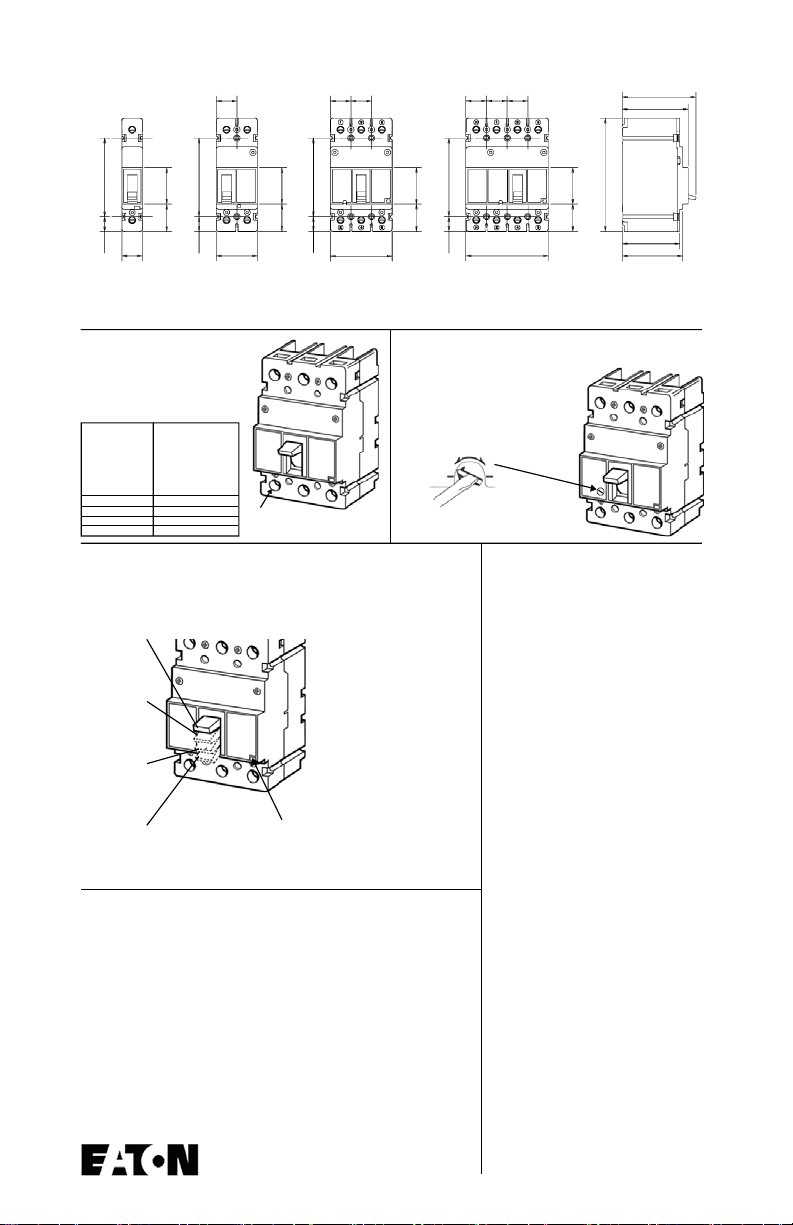

DIMENSIONS (mm) ABMESSUNGEN (mm) DIMENSIONES (mm) DIMENSIONER(mm)DIMENSIONI(mm)AFMETING (mm)
ON
EIN
CONECTADO
TILL-LÄGE
ACCESO
IN
TRIP
AUSLÖSUNG
DISPARO
UTLÖST LÄGE
SCATTO
TRIP
OFF
AUS
DESCONECTADO
FRÅN-LÄGE
SPENTO
UIT
RESET
RÜCKSTELLPUNKT
REPOSICIÓN
ÅTERSTÄLL
RIAVVIA
RESET
PUSH TO TRIP
DRÜCKEN UMAUSZULÖSEN
PULSE PARADISPARAR
KNAPP FÖR UTLÖSNING
PREMERE PER SCATTO
TRIPTEST
CABLETERMINATION
KABELABSCHLUßEINRICHTUNG
TERMINACIÓN DE CABLE
ANSLUTNINGKLÄMMA FÖR KABEL
TERMINAZIONECAVI
KABEL DOORSNEDE
8.69
8.69
8.69
8.69
3.81
3.81
3.81
7.931
0.547.33
0.54
0.54
0.54
7.33
7.33
7.33
25.4
25.4
25.425.425.425.425.4
101.6
76.2
50.8
70.7
74.4
81.1
90.7
3.81
Amps (/r)
L H
