Ecoflam MAIOR P 500.1 PR User manual

420010351103
02.10.2013
MAIOR P 500.1 PR
MAIOR P 600.1 PR
BRUCIATORI DI GASOLIO
OIL BURNERS
BRULEURS A MAZOUT
QUEMADOR DE GASOLEO
ДИЗЕЛЬНЫЕ ГОРЕЛКИ
hf
IT
EN
FR
ES
RU

mbar
1500 2000 2500 3000 3500 4000
10
12
14
16
18
20
22
0
2
4
6
8
120 160 200 240 280 320
kW
kcal/h
x 1000
kg/h
360 400 440 480
1000 1500 2000 2500 3000 3500 4000 4500 5000
4500 5000 5500 6000
MAIOR P 600.1
MAIOR P 500.1

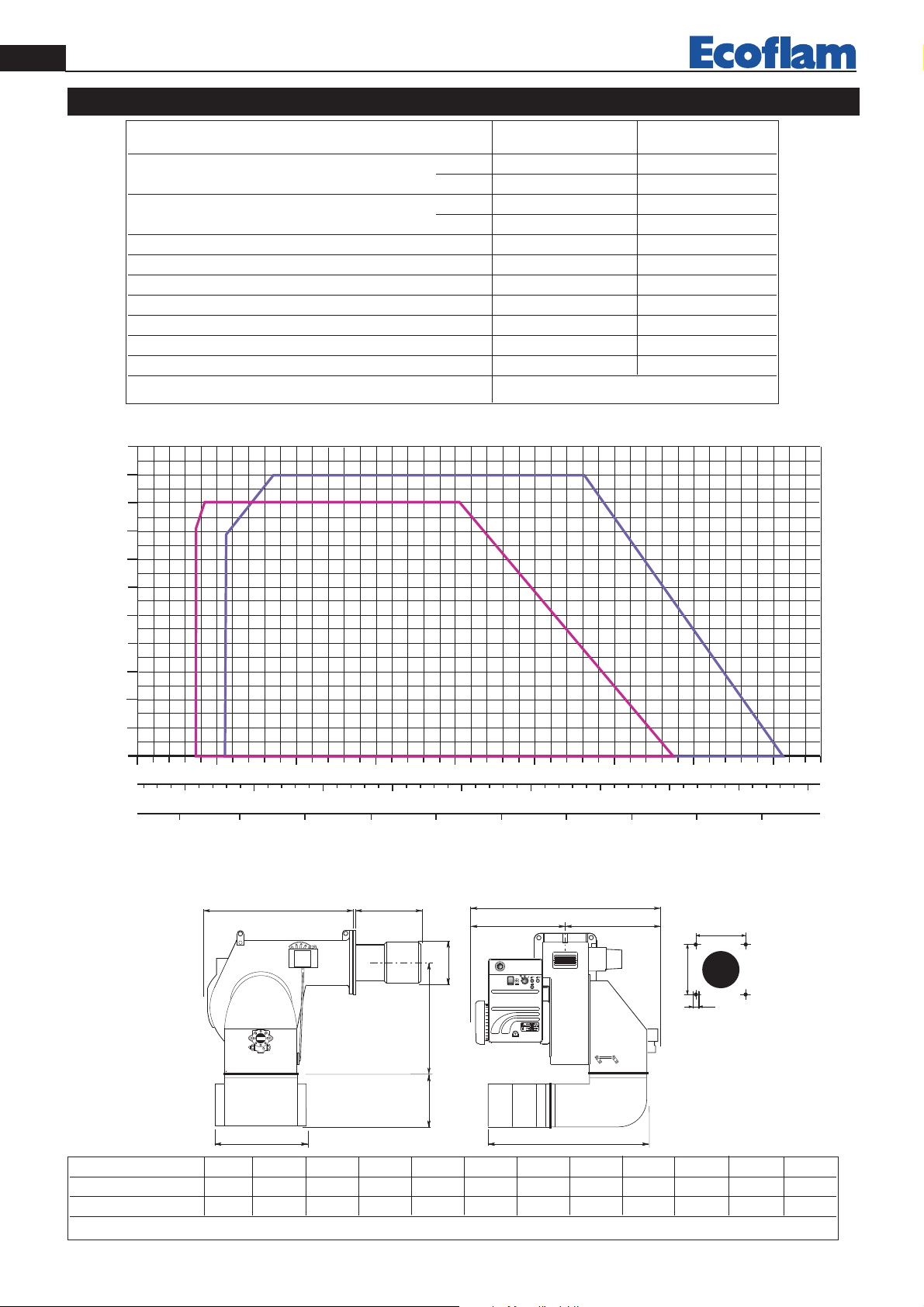

CARATTERISTICHE TECNICHE
MODELLO MAIOR P 500.1 PR MAIOR P 600.1 PR
Portata termica max. kcal/h 4.310.000 5.000.000
kW 5.000 5.800
Portata termica min. kcal/h 1.368.604 1.556.810
kW 1.578 1.795
Max. portata gasolio kg/h 422 490
Min. portata gasolio kg/h 134 153
Tensione alimentazione 50 Hz V 230/400 230/400
Potenza motore kW 11 15
Giri -minuto Nº 2.800 2.800
Trasformatore accensione kV/mA 13/35 13/35
App. controllo fiamma LANDIS LAL 1.25 (22”) LAL 1.25 (22”)
Combustibile : gasolio kcal/kg 10.200 max. visc 1,5°E a 20°C
CURVE DI LAVORO
PRESSIONE IN CAMERA DI COMBUSTIONE
PORTATA
DIMENSIONI DI INGOMBRO
MODELS A B C D D1 E F G H I L M
Maior P 500.1 PR 1180 535 645 355 555 970 320 565 400 330 330 M16
Maior P 600.1 PR 1190 545 645 355 555 970 320 565 400 330 330 M16
D = testa corta D1 = testa lunga
ED - D1
F
G
C
B
A
I
L
M
H
1068
600
0
AUTO
0
I
SUNTEC
SUNTEC SUNTEC
IT
- 2 -
420010351103 Maior P 500/600 PR

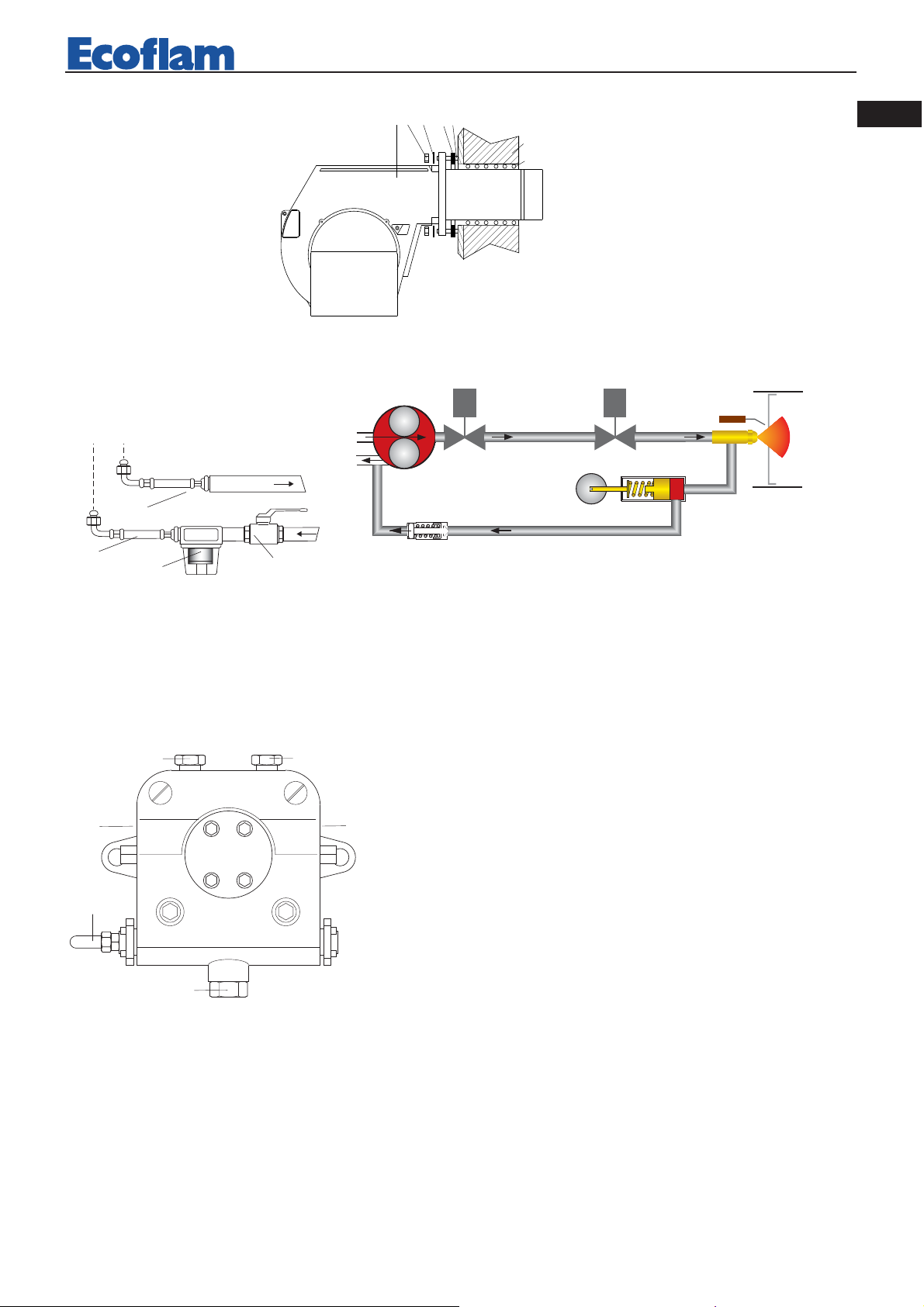

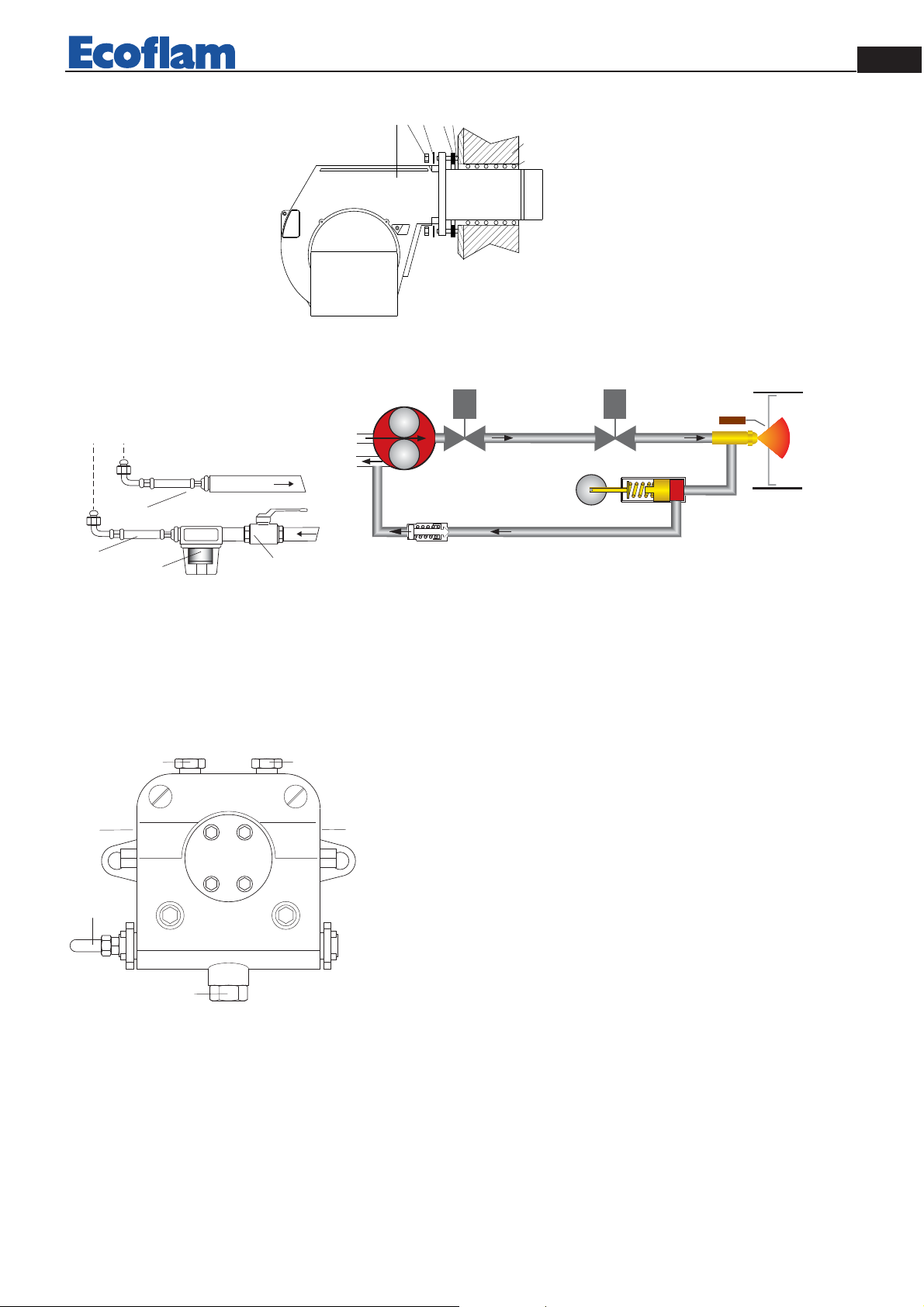

CIRCUITO IDRAULICO
1 - FLESSIBILI
2 - FILTRO
3 - RUBINETTO
4 - ASPIRAZIONE
5 - RITORNO
1
1
23
ALLACCIAMENTO ELETTRICO
Tutti i bruciatori sono collaudati a 400 V 50 Hz trifase per i motori e 230V 50 Hz monofase con neutro per
gli ausiliari. Se fosse necessario alimentare il bruciatore a 230 V 50 Hz trifase senza neutro, eseguire le modi-
fiche necessarie riferendosi allo specifico schema elettrico del bruciatore e controllare che il termico sia entro il
campo di assorbimento del motore. Accertare inoltre il corretto senso di rotazione del motore del ventilatore.
2
1345
6
7
INSTALLAZIONE DEL BRUCIATORE
1 - BRUCIATORE
2 - DADO
3 - RONDELLA
4 - GUARNIZIONE ISOMART
5 - PRIGIONIERO
6 - CALDAIA
7 - MATERIALE DI RIEMPIMENTO
SUNTEC TA...C4
INNESCO E REGOLAZIONE DELLA POMPA GASOLIO
1 - ASPIRAZIONE
2 - RITORNO
3 - SFIATO E PRESA MANOMETRO
4 - PRESA VUOTOMETRO
5 - REGOLAZIONE PRESSIONE
6 - ALL' UGELLO
CONTROLLARE:
- Che le tubazioni siano perfettamente a tenuta;
- Che siano usati tubi rigidi (preferibilmente di rame), ove possibile;
- Che la depressione in aspirazione non ecceda 0,45 bar, per evitare
che la pompa entri in cavitazione;
- Che la valvola di fondo sia dimensionata correttamente;
La pressione della pompa viene regolata al valore di 12 bar durante il
collaudo del bruciatore. Prima di avviare il bruciatore, spurgare l’aria contenuta nella pompa attraverso la presa
del manometro. Riempire le tubazioni di gasolio per facilitare l’innesco della pompa. Avviare il bruciatore e
verificare la pressione di alimentazione della pompa. Se l’innesco della pompa non dovesse avvenire durante il
primo prelavaggio, con conseguente, successiva entrata in blocco del bruciatore, riarmarne il blocco per riav-
viarlo, premendo il pulsante rosso sull’apparecchiatura di controllo. Se, ad innesco della pompa avvenuto, il
bruciatore dovesse andare in blocco dopo la fase di prelavaggio, a causa di una caduta di pressione del gasolio
nella pompa, riarmarne il blocco per riavviarlo. Non permettere che la pompa funzioni per più di tre minuti
senza gasolio. Nota: prima di avviare il bruciatore, assicurarsi che il tubo di ritorno sia aperto. Una sua even-
tuale occlusione provocherebbe una rottura dell’organo di tenuta della pompa.
1
2
5
6
34
VSVL
A
R
IT
- 3 -
420010351103 Maior P 500/600 PR

- 4 -
IT 420010351103 Maior P 500/600 PR

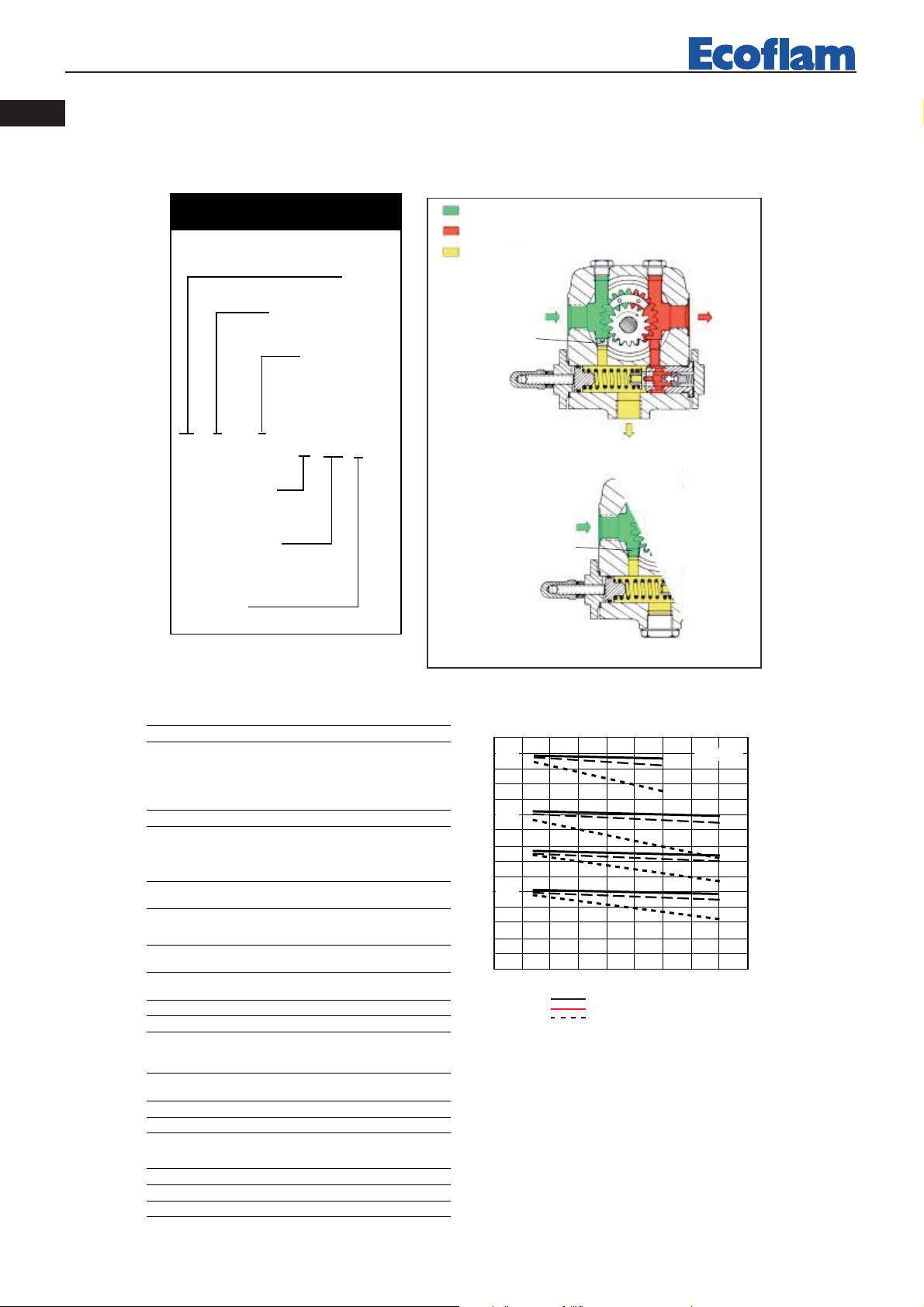

DATI TECNICI POMPA SUNTEC TA
NB : Tutte le pompe TA sono consegnate per installazione bitubo (grano di by-pass inserito sull' attacco vuotometro).
Per impianti monotubo, togliere il grano di by-pass e chiudere l'attacco di ritorno mediante un tappo d'acciaio ed una
rondella.
IDENTIFICAZIONE
DELLA POMPA
(Non tutte le combinazioni sono disponibili
Contattare Suntec)
TA : tipo
Capacità dell'ingranaggio
(vedi curve di portata pompa)
Senso di rotazione
(vista lato albero)
A : rotazione oraria.
C : rotazione anti oraria.
TA 2 A 40 10 5
Campo di pressione :
30 : 7 - 30 bar
40 : 7 - 40 bar
Corpo con
alloggiamento
per preriscaldatore
Numero di revisione
Ingranaggio
Grano
di by-pass
tolto
Attacco
manometro
pressione
All'ugello
Olio in aspirazione
Olio in pressione
Ritorno dell'olio
non utilizzato
al serbatoio o
all'aspirazione
Attacco
vuotometro o
misura presione
di entrata
Vite di regolazione
dellapressione
INSTALLAZIONE
MONOTUBO
Aspirazione
Ritorno
chiuso
Grano
di by-pass
inserito
INSTALLAZIONE
BITUBO
Ritorno
Aspirazione
4020 30351015 255
1000
1200
1400
200
400
0
600
800
TA5
TA4
TA3
TA2
0
900
1500
1100
1300
100
300
500
700
Generalità
Montaggio a flangia
Attacchi cilindrici in accordo con ISO 228/1
Entrata eritorno G 1/2"
Uscita all'ugelloG1/2"
Attacco manometro pressione G 1/4"
Attacco vuotometro G 1/4"
Albero Ø 12mm
Grano di by-pass inserito nel foro di attacco vuotometro
per installazione a2tubi ;
da togliere con chiavetipo Allen 3/16" per
installazione monotubo
)3AT(gk7,5-)2AT(gk4,5oseP
6 kg(TA4) -6,4kg(TA5)
Dati idraulici
Campo di pressione 30: 7 - 30bar
all'ugello40: 7 - 40 bar
Taratura di fabbrica 30bar
Campo viscosità 4 - 450cSt
Temperatura olio 0 - 140°C max. nellapompa
Pressione entrata installazioni agasolio : 0,45 bar max. vuoto per
evitare laseparazione dell'aria dall'olio
installazioni anafta :5bar max.
Pressione ritorno installazioni agasolio : 5 bar max.
installazioni anafta :5bar max.
Velocità 3600 gpm max.
Coppia di spunto 0,30N.m
Scelta del riscaldatore
Cartuccia Ø 12mm
Raccordo di collegamento in accordo con DIN40430- NFC68190(N° 9 elec.)
Potenza 80-100 W
Portata (L/h) Portata della pompa
Pressione
(bar)
Viscosità = 200 cSt
20 cSt
5 cSt - Velocità = 2850gpm
I dati indicati si riferiscono apompe nuove, senza usura.
2850gpm

- 5 -
IT
AVVIAMENTO DEL BRUCIATORE LATO GASOLIO
Dopo aver eseguito l’installazione del bruciatore, verificare i seguenti punti:
- Tensione di alimentazione del bruciatore ed i fusibili di protezione di rete.
- I collegamenti del motore.
- La corretta lunghezza lunghezza delle tubazioni e la loro tenuta.
- Il tipo di combustibile, che deve essere adatto al bruciatore.
- Il collegamento dei termostati caldaia e delle varie sicurezze.
- Il senso di rotazione del motore.
- La corretta taratura della protezione termica del motore.
Quando tutte queste condizioni sono verificate e soddisfatte, si può procedere con il collaudo del bruciatore.
Dare tensione al bruciatore. L’apparecchiatura di controllo alimenterà il motore del bruciatore, che provvederà
ad effettuare un prelavaggio della camera di combustione. Al termine del prelavaggio, l’apparecchiatura di con-
trollo alimenta il trasformatore di accensione e quindi apre le elettrovalvole del gasolio ed il bruciatore si accen-
de. Dopo l’intervallo di sicurezza di 2 secondi, ad accensione avvenuta, l’apparecchiatura di controllo disinse-
risce il trasformatore di accensione, quindi dopo altri 10 secondi, aziona il servocomando dell’aria alla massi-
ma apertura.In caso di accensione difettosa, l’apparecchiatura di controllo causa il blocco del bruciatore entro
5 secondi. Per avere una combustione ottimale, occorrerà regolare la portata dell’aria in ALTA e BASSA fiam-
ma, seguendo le istruzioni fornite più avanti. Durante tale fase si potrà passare manualmente dalla posizione
ALTA fiamma a quella di BASSA fiamma, e viceversa tramite il selettore di ALTA / BASSA fiamma. Al ter-
mine delle regolazioni, lasciare il selettore in posizione AUTO. Tarare la pressione di alimentazione della
pompa gasolio a 22-25 bar.
1
2
1234567

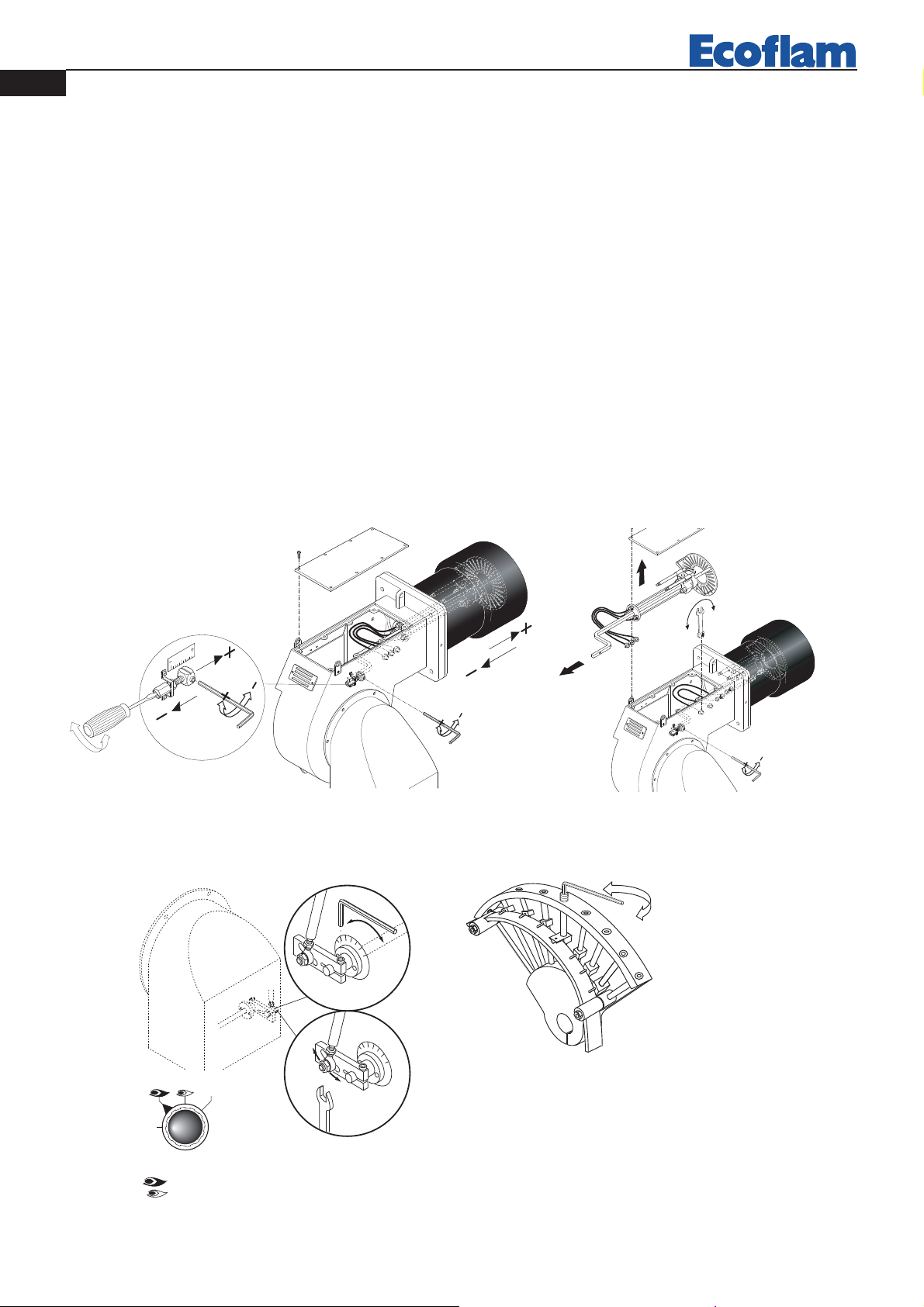

REGOLAZIONE TESTA DI COMBUSTIONE
3
4
+-
1
2
SMONTAGGIO TESTA DI COMBUSTIONE
REGOLAZIONE DELLA PORTATA ARIA E GASOLIO
+
--
Part. 1
Part. 2
Part. 3
-
+
-
COMMUTATORE
0
AUTO
0 = bloccaggio degli apparati per il
funzionamento in una posizione intermadia
= funzionamento alla massima potenza
= funzionamento alla minima potenza
AUTO = funzionamento automatico
420010351103 Maior P 500/600 PR

REGOLAZIONE DELLA POTENZA MINIMA DEL BRUCIATORE
Posizionare il commutatore, situato nel quadro comandi, nella posizione 2 e agire come segue:
Regolazione della portata minima del gasolio (vedere figura, part. 1):
-agendo con una chiave a brugola adeguata, modificare la posizione della lamina di guida della camme;
avvitando la portata aumenta, svitando diminuisce.
Regolazione della portata minima dell'aria (vedere figura, part. 1):
- allentare la vite a brugola del morsetto della serranda aria;
- ruotare la serranda sino al raggiungimento della portata d'aria corretta determinata dall'analisi di com
bustione;
- fissare nuovamente la vite a brugola.
REGOLAZIONE DELLA POTENZA MASSIMA DEL BRUCIATORE
Posizionare il commutatore, situato nel quadro comandi, nella posizione 1 e agire come segue:
Regolazione della portata massima del gasolio (vedere figura diagramma ugelli)
-agendo con una chiave a brugola adeguata, modificare la posizione della lamina di guida della camme;
avvitando, la portata aumenta, svitando diminuisce.
Regolazione della portata massima dell'aria (vedere figura, part. 2):
- allentare il dado di serraggio dell'asta di rinvio della serranda aria;
- fare scorrere il perno dell'asta sino al raggiungimento della portata d'aria corretta determinata dall'anali
si della combustione;
- fissare nuovamente il dado di serraggio.
REGOLAZIONE DELLE POTENZE INTERMEDIE DEL BRUCIATORE
Con il commutatore azionare il servomotore (chiusura o apertura) e posizionare nello 0 per fermare la corsa;
per la regolazione agire come sottoindicato. Ripetere l’operazione per altri punti delle camme.
Regolazione delle portate intermedie del gasolio (vedere figura, part. 3):
- agendo con una chiave a brugola adeguata, modificare la posizione della lamina di guida della camme;
avvitando, la portata aumenta, svitando diminuisce.

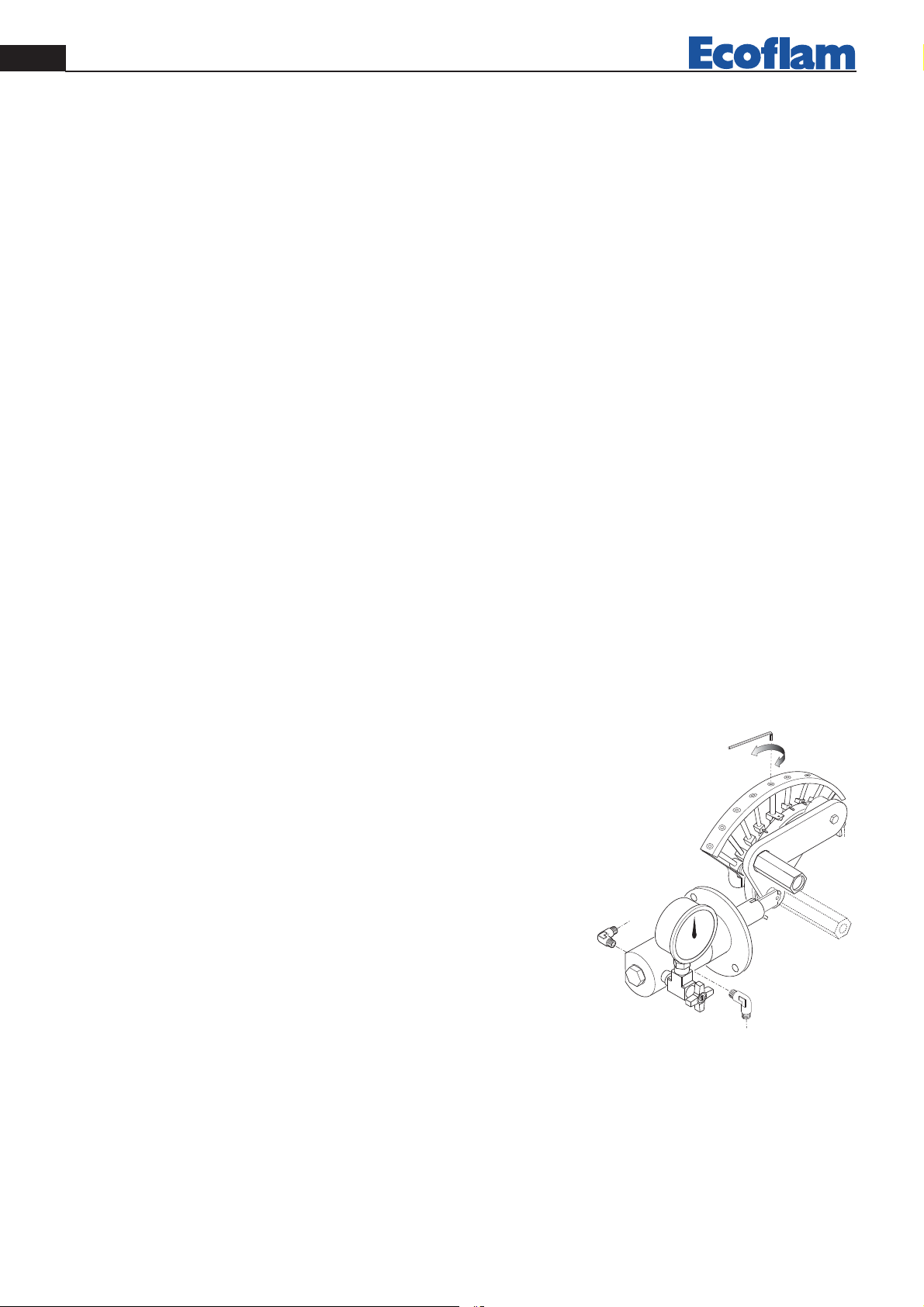

REGOLAZIONE DELLA PRESSIONE DEL RITORNO DI GASOLIO
Il diagramma illustra il sistema di regolazione del ritorno di gasolio per questi tipi di bruciatori i
quali hanno incorporato un ugello con ritorno variabile progressivo. La portata del gasolio
può essere variata attraverso l’ugello di ritorno cambiando la pressione nel ritorno. La por-
tata massima di gasolio si ottiene quando la pressione della pompa è di circa 22 bar e il ritor-
no è completamente chiuso. La portata minima del gasolio si ottiene quando la linea di
ritorno è completamente aperta. La pressione in mandata si legge montando un mano-
metro sulla pompa. La pressione del ritorno si legge sul manometro montato a corre-
do del bruciatore sul regolatore di pressione.
Pressione pompa 22÷25 bar.
- Max portata, pressione di ritorno:
FLUIDICS ugello : 16 ÷19 bar.
BERGONZO ugello : 20 ÷24 bar.
- Min. portata, pressione di ritorno:
FLUIDICS ugello : 6 ÷9 bar.
BERGONZO ugello : 4 ÷8 bar.
+
-
IT
- 6 -
420010351103 Maior P 500/600 PR

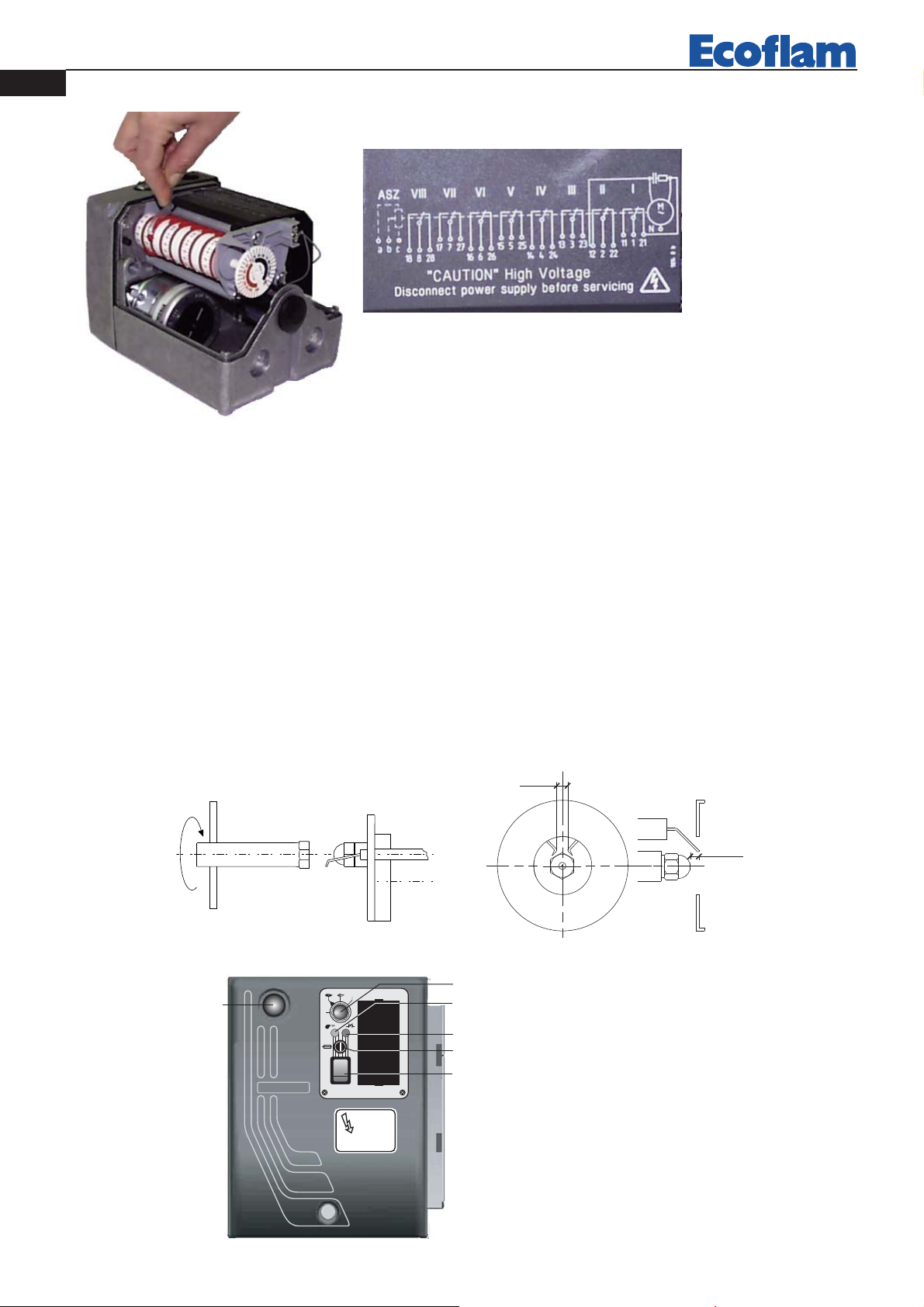

PULIZIA E SOSTITUZIONE DELL’UGELLO
Utilizzare solo la apposita chiave fornita in dotazione pre rimuovere l’ugello, facendo attenzione a non dan-
neggiare gli elettrodi. Montare il nuovo ugello con la medesima cura.
N.B.: Verificare sempre la posizione degli elettrodi dopo il montaggio dell’ugello (vedi figura). Una posizione
errata può comportare problemi di accensione.
5÷6 mm
3÷4 mm
DESCRIZIONE DEL PANNELLO DI COMANDO DEI BRUCIATORI
LANDIS SQM 50.481A2
Togliere il coperchio per accedere alle camme di regolazione. Lo spostamento delle camme va effettuatocon
l’ausilio dell’apposita chiavetta in dotazione. Descrizione :
I - Camma di regolazione aria Alta Fiamma lavoro.
II - Camma di regolazione della posizione serranda allo spegnimento (chiusura).
III - Camma di regolazione aria accensione Minima potenza.
IV - Camma di regolazione aria Bassa Fiamma lavoro.
V - Camma non utilizzata.
VI - Camma non utilizzata.
VII - Camma non utilizzata.
VIII - Camma non utilizzata.
REGOLAZIONE DELLA PORTATA DELL’ARIA DI COMBUSTIONE
A - selettore :
0 = bloccaggio degli apparati per il
funzionamento in una posizione intermedia
1 = funzionamento alla massima potenza
2 = funzionamento alla minima potenza
3 = funzionamento automatico
B - lampada di funzionamento
C - lampada di blocco termico
D - fusibile
E - interruttore I / O
F - pulsante di sblocco
A
B
C
E
D
F
0
AUTO
0
I
IT
- 7 -
420010351103 Maior P 500/600 PR

- 8 -
IT 420010351103 Maior P 500/600 PR
ANOMALIE DI FUNZIONAMENTO
Il bruciatore non si avvia.
- Interruttore generale in posizione “0”
- Fusibili saltati.
- Termostati caldaia aperti.
- Apparecchiatura di controllo difettosa.
Il bruciatore effettua il prelavaggio, ma non si accende e va in blocco subito dopo.
- Apparecchiatura di controllo difettosa.
- Trasformatore difettoso.
- Elettrodi sporchi.
- Elettrodi difettosi.
- Elettrodi in posizione errata.
- Ugelli otturati.
- Ugelli eccessivamente usurati.
- Filtri intasati.
- Pressione gasolio troppo bassa.
- Portata d’aria di combustione eccessivamente elevata in rapporto alla portata dell’ugello.
Il bruciatore si accende ma va in blocco subito dopo.
- Apparecchiatura di controllo difettosa.
- Ugelli otturati.
- Ugelli eccessivamente usurati.
- La fotocellula non vede la fiamma.
- Filtri intasati.
- Pressione gasolio troppo bassa.
- Portata d’aria di combustione eccessivamente elevata in rapporto alla portata dell’ugello.
Il bruciatore non passa in ALTA fiamma.
- Interruttore manuale di ALTA e BASSA fiamma in posizione errata.
- Apparecchiatura di controllo difettosa..
- Bobina dell’elettrovalvola difettosa.
- Pressione gasolio troppo bassa.
- Filtri intasati.
- Ugello eccessivamente usurato.
- Ugello intasato.
- Motoriduttore serranda aria non tarato o difettoso.

- 9 -
EN
mbar
1500 2000 2500 3000 3500 4000
10
12
14
16
18
20
22
0
2
4
6
8
120 160 200 240 280 320
kW
kcal/h
x 1000
kg/h
360 400 440 480
1000 1500 2000 2500 3000 3500 4000 4500 5000
4500 5000 5500 6000
MAIOR P 600.1
MAIOR P 500.1
TECHNICAL DATA
MODELS MAIOR P 500.1 PR MAIOR P 600.1 PR
Thermal power max. kcal/h 4.310.000 5.000.000
kW 5.000 5.800
Thermal power min. kcal/h 1.368.604 1.556.810
kW 1.578 1.795
Max. flow rate light oil kg/h 422 490
Min. flow rate light oil kg/h 134 153
Feeding power 50 Hz V 230/400 230/400
Motor kW 11 15
Rpm Nº 2.800 2.800
Ignition transformer kV/mA 13/35 13/35
Control box LANDIS LAL 1.25 (22”) LAL 1.25 (22”)
Fuel : light oil kcal/kg 10.200 max. visc 1,5°E a 20°C
WORKING FIELDS
PRESSURE IN THE COMBUSTION CHAMBER
BURNER OUTPUT
OVERALL DIMENSIONS
MODELS A B C D D1 E F G H I L M
Maior P 500.1 PR 1180 535 645 355 555 970 320 565 400 330 330 M16
Maior P 600.1 PR 1190 545 645 355 555 970 320 565 400 330 330 M16
D = short head D1 = long head
ED - D1
F
G
C
B
A
I
L
M
H
1068
600
0
AUTO
0
I
SUNTEC
SUNTEC SUNTEC
420010351103 Maior P 500/600 PR

2
1345
6
7
BURNER INSTALLATION
1 - BURNER
2 - NUT
3 - WASHER
4 - GASKET
5 - BOLT
6 - BOILER
7 - GASKET
HYDRAULIC CIRCUIT
1 - HOSE
2 - OIL FILTER
3 - OIL COCK
4 - SUCTION
5 - RETURN
SUNTEC TA...C4
PRIMING AND ADJUSTMENT OF OIL PUMP
1 - INLET
2 - RETURN
3 - BLEED AND PRESSURE GAUGE PORT
4 - VACUUM GAUGE PORT
5 - PRESSURE ADJUSTMENT
6 - TO NOZZLE
VERIFY:
- That piping system is perfectly sealed;
- That the use of hoses is avoided whenever is possible (use copper pipes prefe-
rably);
- That depression is not greater than 0,45 bar, to avoid pump’s cavitation;
- That check valve is suitably designed for the duty;
The pump pressure is set at a value of 22-24 bar during the testing of burners. Before starting the burner, bleed the
air in the pump through the gauge port. Fill the piping with light-oil to facilitate the pump priming. Start the burner
and check the pump feeding pressure. In case the pump priming does not take place during the first prepurging, with
a consequent, subsequent lock-out of the burner, rearm the burner’s lock-out to restart, by pushing the button on the
control box. If, after a successful pump priming, the burner locks-out after the prepurging, due to a fuel pressure drop
in the pump, rearm the burner’s lock-out to restart the burner. Do never allow the pump working without oil for more
than three minutes. Note: before starting the burner, check that the return pipe is open. An eventual obstruction could
damage the pump sealing device.
1
2
5
6
34
1
1
23
All burners are factory tested at 400V - 50Hz 3-phase for motors, and 230V - 50Hz single phase with neutral for
auxiliary equipments. Should it be necessary to power the burner with 230V - 50Hz, modify the connections on
motor and the terminal board as shown in the picture. Protect the burner supply line with suitable fuses and/or other
safety devices as required by the local regulations on the matter.
ELECTRICAL CONNECTIONS
VSVL
A
R
EN
- 10 -
420010351103 Maior P 500/600 PR

EN
- 11 -
420010351103 Maior P 500/600 PR
PUMP SUNTEC TA TECHNICAL DATA
Note : All TA models are delivered for two-pipe system (by-pass plug fitted in vacuum gauge port). For one-pipe system,
the by-pass plug must be removed and the return port sealed by steel plug and washer.
TA : type
TA 2 A 40 10 5
PUMP
IDENTIFICATION
(Not all model combinations are available
Consult your Suntec representative)
Gear set capacity
(see pump capacity curves)
Shaft rotation
(seen from shaft end)
A : clockwise rotation
C : anti clockwise rotation
Pressure range :
30 : 7 - 30 bars
40 : 7 - 40 bars
Preheater
facility
Revision number
Ingranaggio
Grano
diby-pass
tolto
Attacco
manometro
pressione
All'ugello
Olio in aspirazione
Olio in pressione
Ritorno dell'olio
non utilizzato
al serbatoio o
all'aspirazione
Attacco
vuotometroo
misura presione
dientrata
Vitediregolazione
dellapressione
INSTALLAZIONE
MONOTUBO
Aspirazione
Ritorno
chiuso
Grano
diby-pass
inserito
INSTALLAZIONE
BITUBO
Ritorno
Aspirazione
Inlet end return G1/2"
TonozzleG1/2"
Pressure gauge port G1/4"
Vacuum gauge port G1/4"
4020 30351015 255
1000
1200
1400
200
400
0
600
800
TA5
TA4
TA3
TA2
0
900
1500
1100
1300
100
300
500
700
General
Mounting Flange mounting
Connection threads Cylindrical according to ISO 228/1
ShaftØ 12mm
By-pass plug Inserted in vacuum gauge port
for 2pipe system;
to be removed with a3/16" Allen key
for 1 pipe system
Weight 5,4kg(TA2) - 5,7 kg(TA3)
6 kg(TA4) -6,4kg(TA5)
Hydraulic data
Nozzlepressure ranges 30: 7 - 30bars
40 : 7 - 40 bars
Delivery pressure
setting 30bars
Operating viscosity4- 450cSt
Oil temperature 0 - 140°C max. in the pump
Inlet pressure light oil : 0,45 bars max. vacuum to prevent
air separation from oil
heavy oil : 5 bars max.
Return pressure light oil : 5 bars max.
heavy oil : 5 bars max.
Rated speed 3600 rpm max.
Starting torque 0,3 N.m
Choice of heater
Cartridge Ø 12mm
Fitting according to DIN40430, NFC68190(N°9 elec.)
Rating 80-100 W
Data shownare for new pumps, with no allowance for wear.
Pump capacity
Capacity (L/h)
Viscosity = 200 cSt
20 cSt
5 cSt -Rated speed = 2850rpm
Pressure
(bars)
2850rpm

AIR ADJUSTMENT
+
--
Part. 1
Part. 2
Part. 3
-
+
-
COMMUTATORE
0
AUTO
0 = bloccaggio degli apparati per il
funzionamento in una posizione intermadia
= funzionamento alla massima potenza
= funzionamento alla minima potenza
AUTO = funzionamento automatico
operating elements locked in an intermediate position
operation on maximum capacity
operation on minimum capacity
automatic operation
SELECTOR
BURNER START-UP AND ADJUSTMENT
Once having installed the burner, check the following items:
- The burner power feeding and the main line protection fuses
- The correct length of pipes and that the same are sealed.
- The type of fuel, which must be suitable for burner.
- The connection of boiler’s thermostats and all the safeties.
- The motor rotation direction.
- The correct calibration of the motor’s thermal protection.
When all the above mentioned conditions are checked and accomplished, it is possible to go on with burner’s tests.
Power the burner. The control box feeds the ignition transformer and the burner’s motor at the same time, which will
run a prepurging of the combustion chamber for about 20 sec.
At the end of prepurging, the control box opens solenoid valves and the burner starts. After a safety interval of 5
seconds and a correct ignition, the control box turns off the ignition transformer and, 10 seconds later, sets the moto-
rised air damper to its maximum opening (High flame). In case of faulty ignition, the control box switches the burner
into safety condition within 5 second. In such a case, the manual rearming of the burner shall not take place before 30
seconds have elapsed from the burner’s safety shutdown. In order to obtain an optimal combustion, it is necessary
adjust the LOW - HIGH flame air flow, according to the instruction given further on. During such a phase, it will be
possible to manually switch between HIGH and LOW flame and viceversa, through the High/Low flame switch. At
the end of the adjusting phase, leave the switch in position AUTO.
1
2
1234567
FIRING HEAD SETTING
3
4
+-
1
2
DISASSEMBLY FIRING HEAD
EN
- 12 -
420010351103 Maior P 500/600 PR

MINIMUM CAPACITY ADJUSTMENT OF THE BURNER
Position the selector, situated on the control panel, on position 2 and proceed as follows:
Adjustment the minimum light oil flow rate (see figure, Nozzle diagram):
- using a suitable allen key, change the position of the cam guide blade; screwing the cam in, the light oil
flow increases, while unscrewing it, it decrease.
Adjustment the minimum air flow rate (see figure, detail 1):
- loosen the Allen screw on the air damper clamp;
- turn the air damper until you reach the correct air flow, as established by analyzing
the combustion process.
- tighten the Allen screw in place once again.
MAXIMUM CAPACITY ADJUSTMENT OF THE BURNER
Position the selector, situated on the control panel, on position 1 and proceed as follows:
Adjustment the maximum light oil flow rate (see figure, Nozzle diagram):
- using a suitable allen key, change the position of the cam guide blade ; screwing the cam in, the light oil
flow increases, while unscrewing it, it decrease.
Adjustment the maximum air flow rate (see figure, detail 2):
- loosen the nut holding the air damper transmission rod;
ADJUSTMENT THE INTERMEDIATE BURNER CAPACITIES
Using the selector, start the servomotor (closing or opening) and position on 0 to stop the stroke; the adjustment is
made as outlined below. Repeat the operation for the other cam points.
Adjustment the intermediate light oil flow rates (see figure, detail 3):
- using a suitable Allen wrench, change the position of the cam guide blade; if you screw it
down, the flow rate is reduced; if you unscrew it, the flow rate increases.
OIL DELIVERY ADJUSTMENT
The diagram illustrates the fuel feeding system of these types of burners, which incorporates a
by-pass nozzle with oil flow regulation on its return pipe. The oil supply is varied by acting on
the nozzle through the pressure in the return line. Max. oil supply is therefore reached when
the pressure in the pump line is about 22 bar and the return line is fully closed; min. oil supply
when the return line is fully open. Relevant pressure readings in the return line are as fol-
lows:
Pump pressure 22-25 bar.
Max Burner output, return oil pressure:
FLUIDICS nozzle : 16 ÷19 bar.
BERGONZO nozzle : 20 ÷24 bar.
Min Burner output, return oil pressure:
FLUIDICS nozzle : 6 ÷9 bar
BERGONZO nozzle : 4 ÷8 bar
+
-
EN
- 13 -
420010351103 Maior P 500/600 PR

NOZZLE CLEANING AND REPLACEMENT
Use only the suitable box wrench provided for this operation to remove the nozzle, taking care to not damage the elec-
trodes. Fit the new nozzle with the same care.
Note: Always check the position of electrodes after having replaced the nozzle (see illustration). A wrong position
could cause ignition troubles.
5÷6 mm
3÷4 mm
DESCRIPTION OF THE CONTROL PANEL OF THE BURNER
LANDIS SQM 50.481A2
Remove cover to gain access to the adjusting cams. The cams are to be adjusted through the suitable key provided .
Description:
I - Limit switch for air damper “High Flame” position adjustment.
II - Limit switch for the air damper position at burner’s shut down.
III - Limit switch for ignition flame “Min power” position adjustment.
IV - Limit switch for air damper “Low Flame” position adjustment.
V - Limit switch “NOT USED”
VI - Limit switch “NOT USED”
VII - Limit switch “NOT USED”.
VIII - Limit switch “NOT USED”.
COMBUSTION AIR FLOW ADJUSTMENT
A
B
C
E
D
F
0
AUTO
0
I
A - selector :
0 = operating elements locked in an
intermediate position
1 = operation on maximum capacity
2 = operation on minimum capacity
3 = automatic operation
B - working lamp
C - termal lock-out lamp
D - fuse
E - main switch I / O
F - reset key
EN
- 14 -
420010351103 Maior P 500/600 PR

TROUBLESHOOTING
The burner does not start.
- Main switch in “0”.
- Fuses are blown.
- Boiler thermostats are in open position.
- Control box is defective.
The burner runs the prepurging but does not ignite and then switches into safety condition.
- Control box is defective.
- Ignition transformer is defective.
- Electrodes are dirty.
- Electrodes are defective.
- Electrodes are in wrong position.
- Nozzle are clogged.
- Nozzle are too worn.
- Filters are clogged.
- Oil pressure too low.
- Combustion air flow rate excessively high related to nozzle’s flow rate.
The burner ignites but then switches into safety condition.
- Control box is defective.
- Nozzle are clogged.
- Nozzle are too worn.
- The photocell does not detect the flame.
- Filters are clogged.
- Oil pressure too low.
- Combustion air flow rate excessively high related to nozzle’s flow rate.
The burner does not switch to High flame .
- Low flame and High flame stage manual switch on control board is in wrong position.
- Control box is defective.
- Oil pressure too low.
- Filters are clogged.
EN
- 15 -
420010351103 Maior P 500/600 PR

mbar
1500 2000 2500 3000 3500 4000
10
12
14
16
18
20
22
0
2
4
6
8
120 160 200 240 280 320
kW
kcal/h
x 1000
kg/h
360 400 440 480
1000 1500 2000 2500 3000 3500 4000 4500 5000
4500 5000 5500 6000
MAIOR P 600.1
MAIOR P 500.1
CARACTERISTIQUES TECHNIQUES
MODELES MAIOR P 500.1 PR MAIOR P 600.1 PR
Puissance thérmique max. kcal/h 4.310.000 5.000.000
kW 5.000 5.800
Puissance thérmique min. kcal/h 1.368.604 1.556.810
kW 1.578 1.795
Débit max. kg/h 422 490
Débit min. kg/h 134 153
Tension d'alimentation 50 Hz V 230/400 230/400
Moteur kW 11 15
Tours par minute Nº 2.800 2.800
Transformateur kV/mA 13/35 13/35
Coffret de sécurité LANDIS LAL 1.25 (22”) LAL 1.25 (22”)
Combustible : mazout kcal/kg 10.200 max. visc 1,5°E a 20°C
COURBE DE TRAVAIL
PRESSION DANS LA CHAMBRE DE COMBUSTION
DEBIT
DIMENSIONS D'ENCOMBREMENT
ED - D1
F
G
C
B
A
I
L
M
H
1068
600
0
AUTO
0
I
SUNTEC
SUNTEC SUNTEC
MODELE A B C D D1 E F G H I L M
Maior P 500.1 PR 1180 535 645 355 555 970 320 565 400 330 330 M16
Maior P 600.1 PR 1190 545 645 355 555 970 320 565 400 330 330 M16
D = tête courte D1 = tête longue
FR
- 16 -
420010351103 Maior P 500/600 PR

CIRCUIT HYDRAULIQUE
1 - FLEXIBLES
2 - FILTRE
3 - ROBINET D'ARRET
4 - ASPIRATION
5 - RETOUR
1
1
23
CONNEXION ELECTRIQUE
Tous les brûleurs sont essayés à 400 V, 50 Hz triphasé, avec neutre pour les auxiliaires. Dans le cas où il fût nécessaire
alimenter les brûleurs à 230 V, 50 Hz triphasé sans neutre, effectuer les modifications nécessaires suivant le schéma
electrique du brûleur et contrôler que le relais thermique soit dans la plage d’absorption du moteur. Vérifier, en outre,
le sens de rotation du ventilateur.
2
1345
6
7
MONTAGE SUR CHAUDIERE
1 - BRULEUR
2 - ECROU
3 - RONDELLE
4 - GASKET
5 - VIS PRISONNIERS
6 - CHAUDIERE
7 - CORDON D'ETANCHEITE
SUNTEC TA...C4
AMORCAGE ET REGULATION DE LA POMPE FIOUL
1 - ASPIRATION
2 - RETOUR
3 - RACCORDEMENT DU MANOMETRE ET PURGE
4 - RACCORDEMENT DU VACUOMETRE
5 - VIS DE REGLAGE DE LA PRESSION
6 - AU GICLEUR
VERIFIER:
- Que les canalisations soient parfaitement étanches;
- Qu’on évite l’emploi de tuyaux flexibles, lorsque possible (utiliser, préfé-
rablement, tuyaux en cuivre). - Que la dépression ne dépasse pas 0,45 bar,
pour éviter la cavitation de la pompe. - Que la vanne de non retour soit
appropriée. La pression de la pompe est réglée à 12 bar pendant les essais
à l’usine. Avant de démarrer le brûleur, purger l’air contenue dans la pompe
à travers la prise du manomètre. Remplir la tuyauterie de fioul pour facili-
ter l’amorçage de la pompe. Démarrer le brûleur et verifier la pression d’alimentation de la pompe. S’il dût se passer que
l’amorçage de la pompe ne se verifie pas pendant le premier prebalayage, avec une consequente, successive mise en sécu-
rité du brûleur, rearmer la mise en sécurité du brûleur pour le démarrer à nouveau, en appuyant sur le bouton du cof-
fret de sécurité. Si, après un amorçage effectué normalement, le brûleur se met en sécurité par faute d’une chute de pres-
sion du fioul dans la pompe, rearmer la mise en sécurité pour le rédémarrer. Ne jamais laisser que la pompe tourne sans
fioul pendant plus que trois minutes. Dans le cas où l’amorçage de la pompe ne s’effectue pas pendant le premier pre-
balayage, déclencher la mise en sécurité du brûleur. Note: avant de démarrer le brûleur, s’assurer que le tuyau de retour
soit ouvert. Une obstruction éventuelle pourrait causer la rupture du dispositif d’étanchéité de la pompe.
1
2
5
6
34
VSVL
A
R
FR
- 17 -
420010351103 Maior P 500/600 PR

- 18 -
FR
420010351103 Maior P 500/600 PR
CARACTÉRISTIQUES TECHNIQUES POMPE SUNTEC TA
Note : Toutes les pompes TA sont livrées pour une utilisation bitube (bouchon de dérivation monté dans la prise
vacuomètre). Pour une utilisation monotube, le bouchon de dérivation devra être retiré et l'orifice de retour obturé par
un bouchon métallique et une rondelle d'étanchéité.
TA : type
TA 2 A 40 10 5
IDENTIFICATION
DES POMPES
(Toutes les combinaisons ne sont pas
disponibles. Consulter Suntec)
Capacité engrenage
(voir courbes de débit)
Sens de rotation
(vu de l'arbre)
A rotation horaire
C : rotation anti-horaire.
Gamme de pression :
30 : 7 - 30 bars
40 : 7 - 40 bars
Corps avec logement
pour réchauffeur
N° de révision
vers le
gicleur
Prise
manomètre
INSTALLATION
BITUBE
Aspiration
Réglage
de la pression
Bouchon
de dérivation
monté
Bouchon
de dérivation
retiré
Retour
obturé
Retour du fioul
au réservoir ou à
l'aspiration
Fioul en aspiration
Fioul sous pression Prise vacuomètre
ou pression de
gavage
Retour
Aspiration
INSTALLATION
MONOTUBE
Aspiration G1/2"
Sortie pression G1/2"
Prise de pression G1/4"
Prise vacuomètre G1/4"
4020 30351015 255
1000
1200
1400
200
400
0
600
800
TA5
TA4
TA3
TA2
0
900
1500
1100
1300
100
300
500
700
Généralités
Raccordements Cylindrical according to ISO 228/1
Arbre Ø 12mm
By-pass Inséré dans prise vacuemètre
pour bitube système;
pour être retiré avec un 3/16" cléd'Allen
pour bitube système
Poids 5,4kg(TA2) - 5,7 kg(TA3)
6 kg(TA4) -6,4kg(TA5)
Caractéristiques hydrauliques
Gamme de pression 30: 7 - 30bars
40 : 7 - 40 bars
Pression de lalivraison
30bars
Gamme de viscositè 4- 450cSt
Température du fioul0- 140°C max. dans lapompe
Pression d'arrivée
air separation from oil
fioul lourd :5bars max.
Return pressure fioul domestique : 5 bars max.
fioul lourd :5bars max.
Vitesse de rotation 3600 rpm max.
Couple0,3 N.m
Choix du réchauffeur
CartoucheØ 12mm
Raccords selon DIN40430, NFC68190(N°9 elec.)
Puissance 80-100 W
Débit de la pompe
Débit(L/h)
2850rpm
Fixation par bride
fioul domestique : 0,45 bars max. vacuum to prevent
Pression (bars)
Cescourbesdonnent desvaleurs correspondant à despompes
neuves, sansusure.
Viscosité = 75 cSt
20 cSt
5 cSt- Vitesse de rotation = 2850t/mn

- 19 -
FR
Après avoir effectué l’installation du brûleur, vérifier les points suivants:
- Tension d’alimentation du brûleur et les fusibles de protection de ligne.
- Les connexions du moteur. - La longueur correcte de la tuyauterie et que la même soit étanche. - Le type de combu-
stible, qui doit être indiqué pour le brûleur. - La connexion des thermostats chaudière et des sécurités.
- Le sens de rotation du moteur. - La calibration correcte de la protection termique du moteur.
Une fois que toutes ces conditions ont été verifiées, on pourra proceder aux essais du brûleur.
Alimenter le brûleur. Le coffret de sécurité alimente, en même temps, le transformateur d’allumage et le moteur du brû-
leur, qui pourvoit à effectuer un prebalayage de la chambre de combustion pendant environs 20 secondes. A la fin du
prebalayage, le coffret de sécurité ouvre l’électrovanne de la pompe fioul et de 1re Allure (Petite allure), le transformateur
produit un’étincelle et le brûleur s’allume.
Après un intervalle de sécurité de 5 secondes et un allumage correct, le coffret de sécurité débranche le transformateur
d’allumage et, après d’autres 10 secondes, porte le clapet d’air motorisé à son ouverture maximale et ouvre l’électrovan-
ne de 2me Allure (Grande allure). En cas de faute d’allumage, le coffret de sécurité met le brûleur en sécurité dans les 5
secondes. Dans ce cas, le réarmement manuel ne pourra intervenir qu’après 30 secondes env. de la mise en sécurité du
brûleur. Pour obtenir une combustion optimale, il faudra réguler la portée de l’air en 1re et 2me ALLURE, suivant les
instructions données plus après. Pendant cette phase, on pourra passer manuellement de la position de 2me Allure ( II )
à celle de 1re Allure ( I ) et viceversa, à l’aide de l’interrupteur de 1re/2me ALLURE. A la fin des réglages, laisser l’inter-
rupteur en position II (2me ALLURE).La pression d’alimentation de la pompe fioul devra toujours se garder autour de
22-25 bar.
MISE EN SERVICE ET REGLAGE DU BRULEUR
1
2
1234567
REGULATION DE LA TETE DE COMBUSTION
3
4
+-
1
2
DEMONTAGE DE GUEULARD
REGLAGES DES DEBITS AIR ET MAZOUT
+
--
Part. 1
Part. 2
Part. 3
-
+
-
COMMUTATORE
0
AUTO
0 = bloccaggio degli apparati per il
funzionamento in una posizione intermadia
= funzionamento alla massima potenza
= funzionamento alla minima potenza
AUTO = funzionamento automatico
blocage du servomoteur dans une position intermédiaire
fonctionnement à la puissance maximale
fonctionnement à la puissance minimale
fonctionnement automatique
COMMUTATEUR
420010351103 Maior P 500/600 PR

REGLAGE DE LA PUISSANCE MINIMALE DU BRULEUR
Positionner le commutateur qui se trouve dans le tableau de borde, dans la position 2 et agir comme il suit:
Reglage de la puissance maximale de fioul (voir immage, partie 1):
- Avec une clé à six pans, modifier la position de la lame guide de la camme; serrant le débit augmente,
desserrant le démit diminue.
Reglage de la puissance minimale de l'air (voir immage, partie 1):
- dévisser la clé à six pans du fermer de la volet d'air;
- tourner la volet d'air jusqu’à al accomplissement de la débit de l'air correct déterminé du l'analyse de
combustion;
- resserrer nouveau la clé à six pans.
REGLAGE DE LA PUISSANCE MAXIMALE DU BRULEUR
Positionner le commutateur qui se trouve dans le tableau de borde, dans la position 1 et agir comme il suit:
Reglage de la puissance maximale de fioul (voir immage diagramme de gicleur)
- Avec une clé à six pans, modifier la position de la lame guide de la camme; serrant le débit augmente,
desserrant le démit diminue.
Reglage de la puissance maximale de l'air (voir immage, partie 2):
- dévisser l'écrou de fixation de la tige de transfert de la volet d'air;
- faire glisser le centre de la tige jusqu’à al accomplissement de la débit de l'air correct déterminé du
l'analyse de combustion;
- resserrer nouveau l'écrou de la tige.
REGLAGE DES PUISSANCES INTERMEDIAIRES DU BRULEUR
Actionner le servomoteur avec le commutateur (ouvert / fermé) e placer sur la position 0 pour l’arreter. Pour le regla-
ge, agir comme il suit. Repeter les passages pour les autres points des cammes.
Reglage des débits intérmediaires du mazout (voir immage, partie 3):
- avec une clé à six pans, modifier la position de la lame guide de la camme; serrant le débit augmente,
desserrant le démit diminue.
RÉGLAGE DE LA PRESSION DE RETOUR FIOUL
Le diagramme représente le système de réglage du retour de fioul pour ces types de brûleurs, qui
incorporent un gicleur avec retour variable progressif. Le débit du fioul peut être modifié au
moyen du gicleur de retour en modifiant la pression dans le retour. On obtient le débit maximum
de fioul quand la pression de la pompe est d’environ 22 bars et que le retour est complètement
fermé. On obtient le débit minimum du fioul quand la ligne de retour est complètement ouver-
te. Pour mesurer la pression en refoulement, monter un manomètre sur la pompe. La pression
du retour peut être lue sur le manomètre, monté sur le régulateur de pression, qui équipe le
brûleur.
Pression pompe 22-30 bar.
Débit max. brûleur, pression de retour :
Gicleur FLUIDICS : 16 ÷19 bar.
Gicleur BERGONZO : 20 ÷24 bar.
Débit min. brûleur, pression de retour:
Gicleur FLUIDICS : 6 ÷9 bar
Gicleur BERGONZO : 4 ÷8 bar
+
-
FR
- 20 -
420010351103 Maior P 500/600 PR
