Elite IC7 User manual

ASSEMBLY GUIDE
GUIDE DE MONTAGE
GUÍA DE ENSAMBLAJE
ELITE IC7
HZ14_AG_Elite_IC7_Rev1_2.indd 1 8/11/14 10:08 AM

32
3 ENGLISH
9 FRANÇAIS
15 ESPAÑOL ASSEMBLY
There are several areas during the assembly process that special attention must be paid. It is very important to follow the
assembly instructions correctly and to make sure all parts are firmly tightened. If the assembly instructions are not followed
correctly, the indoor cycle could have parts that are not tightened and will seem loose and may cause irritating noises. To
prevent damage to the indoor cycle, the assembly instructions must be reviewed and corrective actions should be taken.

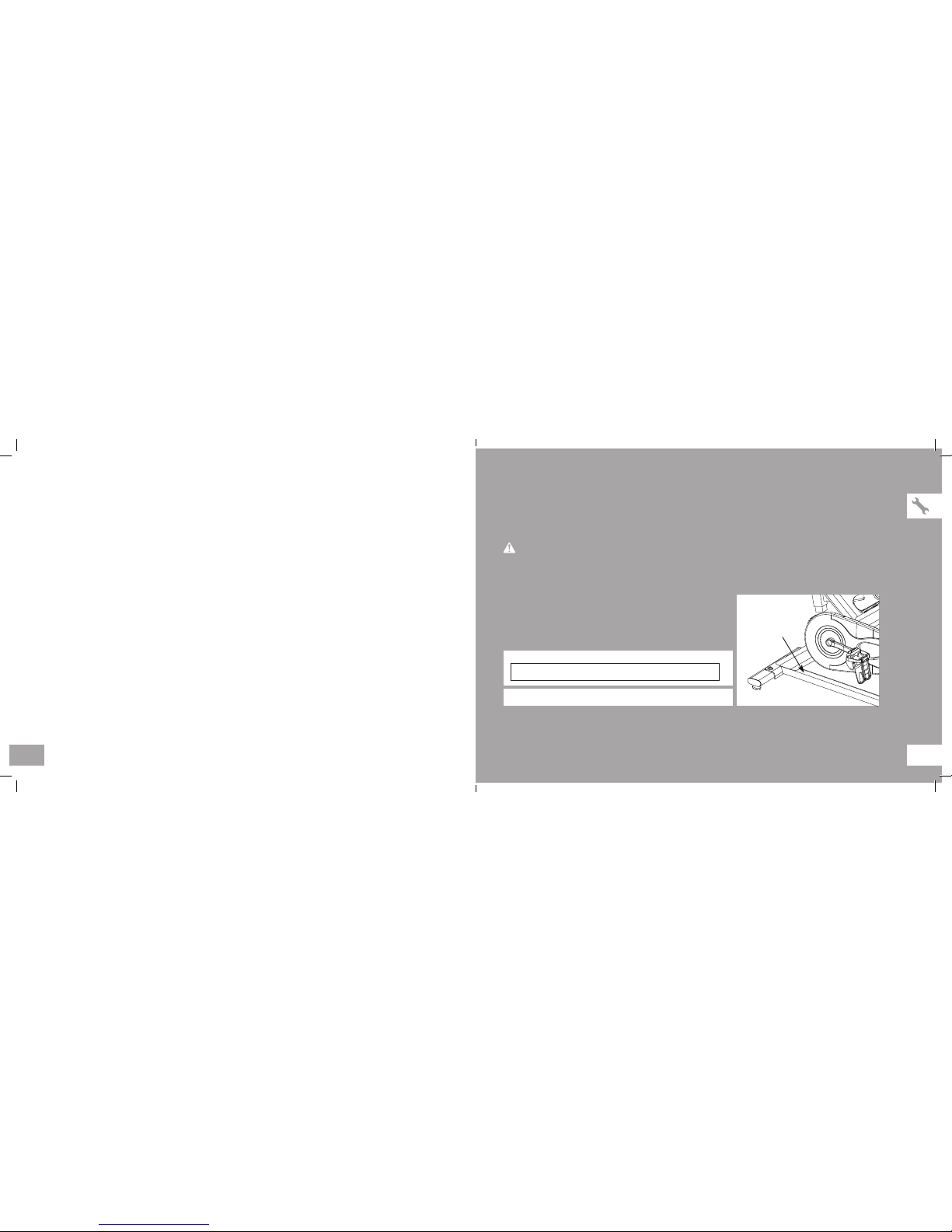

Before proceeding, find your indoor cycle’s serial number located on
the rear base frame of the cycle and enter it in the space provided below.
ENTER YOUR SERIAL NUMBER IN THE BOX BELOW:
» Refer to the SERIAL NUMBER and MODEL NAME when calling for service.
» Be sure to enter both the SERIAL NUMBER and MODEL NAME on your warranty card.
SERIAL NUMBER:
MODEL NAME: HORIZON IC7 INDOOR CYCLE
WARNING
HZ14_AG_Elite_IC7_Rev1_2.indd 2-3 8/11/14 10:08 AM

54
If you have questions or if there
are any missing parts, contact
Customer Tech Support.
Contact information is located on
the back panel of this manual.
UNPACKING
Due to the weight of the indoor cycle, it is
recommended that two persons perform the
assembly. Set the indoor cycle in a cleared
area and remove all packing materials; do not
dispose of the packing materials until assembly is
completed.
NOTE: During each assembly step, ensure that
ALL nuts and bolts are in place and partially
threaded in before completely tightening any
ONE bolt.
NOTE: A light application of grease may aid in
the installation of hardware. Any grease, such as
lithium bike grease is recommended.
NEED HELP?

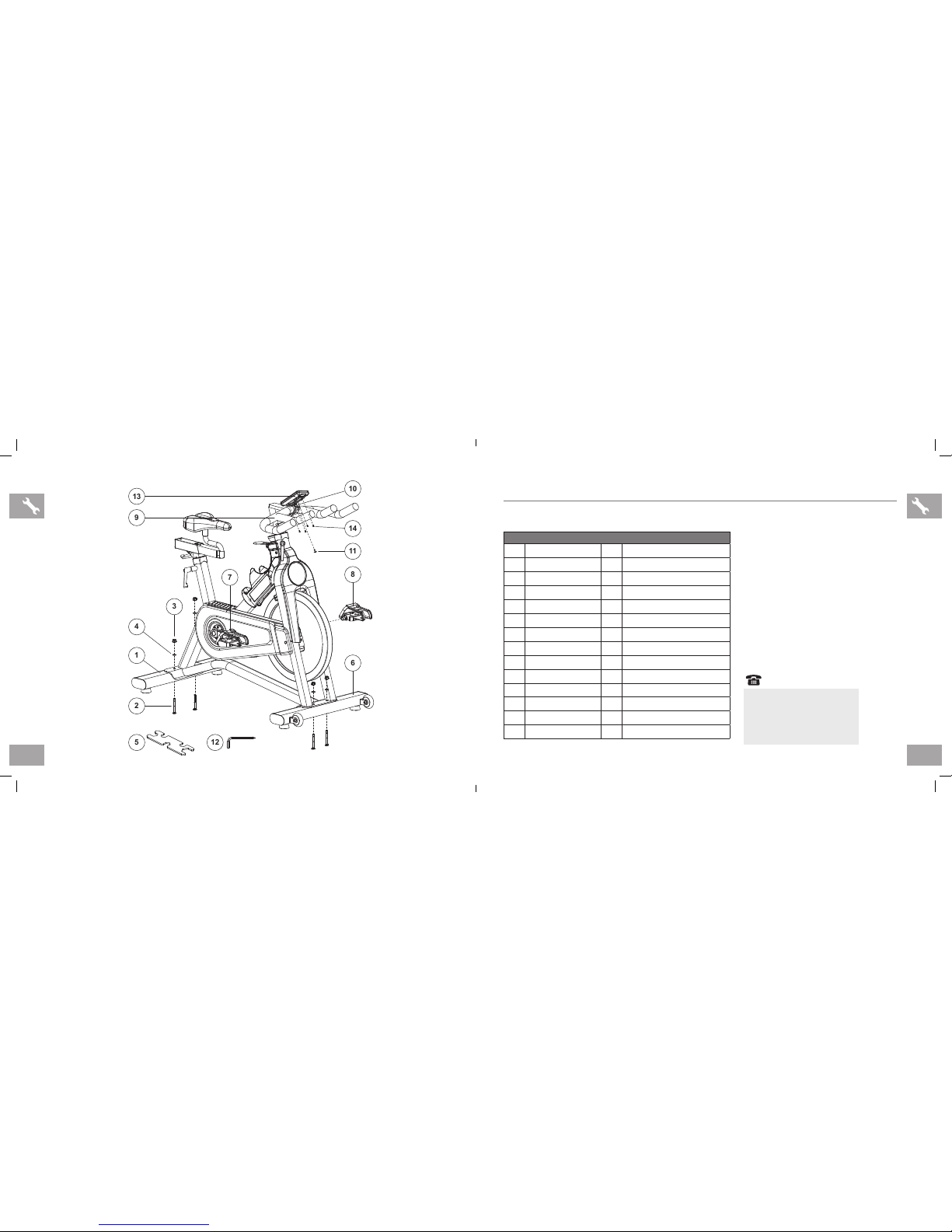

PRE ASSEMBLY
1
4
3
2
8
11
14
6
9
13
10
5
12
7
ASSEMBLY PARTS LIST:
ITEM DESCRIPTION QTY SPECIFICATION
1Rear Stabilizer 1Without 2 transportation wheels
2Carriage Bolt 4
3Flange Nut 4
4 Washer 4
5Adjustable Wrench 1
6Front Stabilizer 1With 2 transportation wheels
7Pedal (R) 1Right threaded
8Pedal (L) 1Left threaded
9 Handlebar 1 Chrome & PVC dipping
10 Console Bracket 1
11 Screw 1
12 Allen Wrench 1
13 Console 1
14 Screw 4
HZ14_AG_Elite_IC7_Rev1_2.indd 4-5 8/11/14 10:09 AM

76

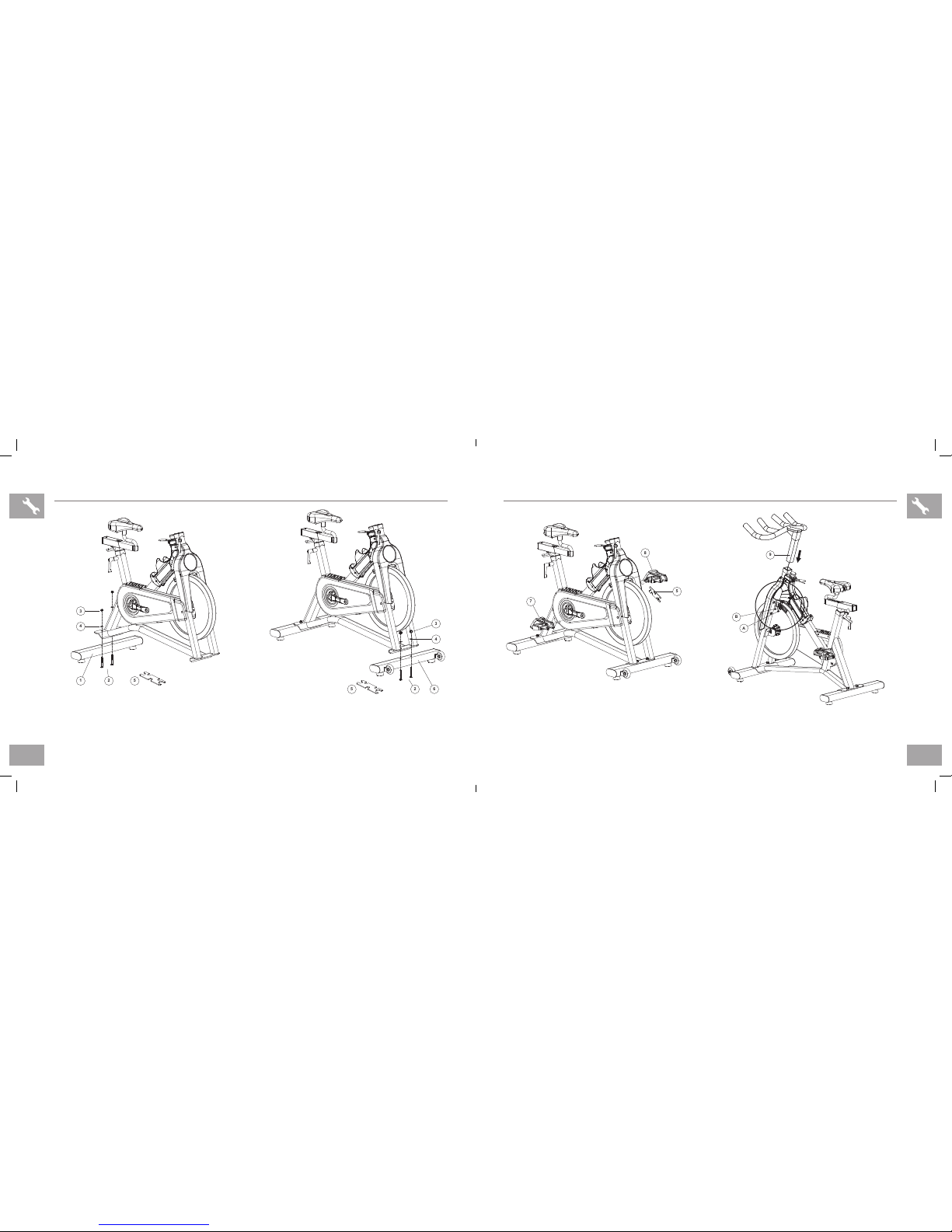

ASSEMBLY STEP 3 & 4ASSEMBLY STEP 1 & 2
1 Attach the rear stabilizer (1) to the frame using 2 flange
nuts (3), 2 washers (4) and two carriage bolts (2), and
secure firmly using the adjustable wrench (5).
2 Attach the front stabilizer (6) to the frame using 2 flange
nuts (3), 2 washers (4) and two carriage bolts (2), and
secure firmly using the adjustable wrench (5).
4
1
2
3
5
5
2
6
4
3
3 Thread the left pedal (8) that has “L” on the spindle to the
left side arm of the cycle using the adjustable wrench (5).
Please note that the L pedal is left-hand threaded which
needs to be turned counter clockwise to tighten.
Thread the right pedal (7) that has “R” on the spindle
to the right side arm of the cycle using the adjustable
wrench (5). Please note that the R pedal is right-hand
threaded which needs to be turned clockwise to tighten.
4 Attach console cable (A) to console cable (B). Insert
handlebar (9) into bike frame.
8
5
7
9
A
B
HZ14_AG_Elite_IC7_Rev1_2.indd 6-7 8/11/14 10:09 AM

98

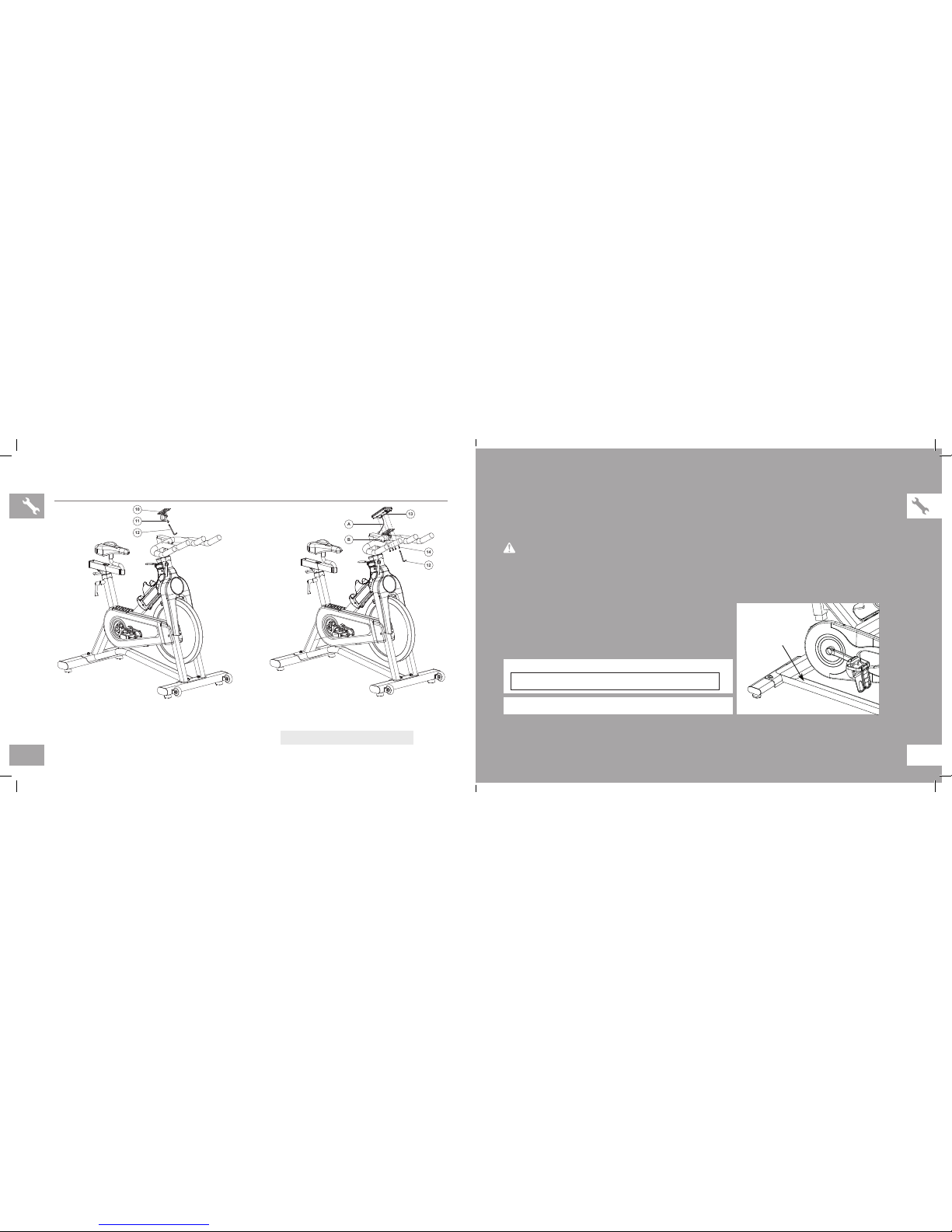

ASSEMBLY COMPLETE!
ASSEMBLY STEP 5 & 6
5 Attach the console bracket (10) to the handlebar
using 1 screw (11), and secure firmly using the allen
wrench (12).
6 Attach the console (13) to the console bracket (10) using
4 screws (14), and secure firmly using the allen wrench (12).
Attach console cable (A) to console cable (B).
12
11
10
13
14
12
A
B
MONTAGE
Le processus de montage comporte certaines étapes au cours desquelles il faut faire particulièrement attention. Il est très
important de suivre correctement les directives de montage et de s'assurer que toutes les pièces sont bien serrées. Si on ne
suit pas correctement les directives de montage, certaines parties du vélo d'intérieur pourraient être mal serrées et bouger,
causant des bruits irritants. Pour éviter les dommages au vélo d'intérieur, relisez les directives de montage et prenez les
mesures correctives qui s'imposent.
Avant de continuer, cherchez le numéro de série de votre vélo d'intérieur
sur le cadre de base arrière et inscrivez-le dans l'espace prévu ci-dessous.
INSCRIVEZ VOTRE NUMÉRO DE SÉRIE DANS LA CASE CI-DESSOUS :
» Faites référence au NUMÉRO DE SÉRIE et au NOM DU MODÈLE lors de tout appel à un service de réparations.
» Veillez à inscrire le NUMÉRO DE SÉRIE et le NOM DU MODÈLE sur le bon de garantie.
NUMÉRO DE SÉRIE :
NOM DE MODÈLE : VÉLO D'INTÉRIEUR IC7 HORIZON
AVERTISSEMENT
HZ14_AG_Elite_IC7_Rev1_2.indd 8-9 8/11/14 10:09 AM

1110
En cas de questions ou s'il manque
des pièces, adressez-vous au
soutien technique à la clientèle.
Les informations pour communiquer
avec ce service figurent au verso du
présent manuel.
DÉBALLAGE
À cause de son poids, il est recommandé que
deux personnes assemblent le vélo d'intérieur.
Disposez le vélo d'intérieur dans un lieu dégagé et
retirez tous les matériaux d'emballage; ne les jetez
pas tant que le montage du vélo n'est pas terminé.
REMARQUE : À chaque étape du montage,
vérifiez que TOUS les boulons et que TOUS
les écrous sont bien en place et qu'ils sont
partiellement serrés avant même de serrer à fond
UN seul boulon.
REMARQUE : Une légère application de graisse
peut faciliter l'installation de la quincaillerie.
N'importe quel type de graisse, comme la graisse
au lithium pour vélos, est recommandé.
BESOIN D'AIDE?
PRÉMONTAGE
LISTE DES PIÈCES :
PIÈCE DESCRIPTION QTÉ INDICATION PARTICULIÈRE
1Pied d'appui arrière 1Sans roulettes de transport
2Boulon de carrosserie 4
3Rondelle d'arrêt à joue 4
4 Rondelle 4
5Clé à molette 1
6Stabilisateur avant 1Avec deux roulettes de transport
7Pédale (D) 1Filet à droite
8Pédale (G) 1Filet à gauche
9 Poignées 1 Habillage chrome et PVC
10 Support de console 1
11 Vis 1
12 Clé hexagonale 1
13 Console 1
14 Vis 4
1
4
3
2
8
11
14
6
9
13
10
5
12
7
HZ14_AG_Elite_IC7_Rev1_2.indd 10-11 8/11/14 10:09 AM

1312

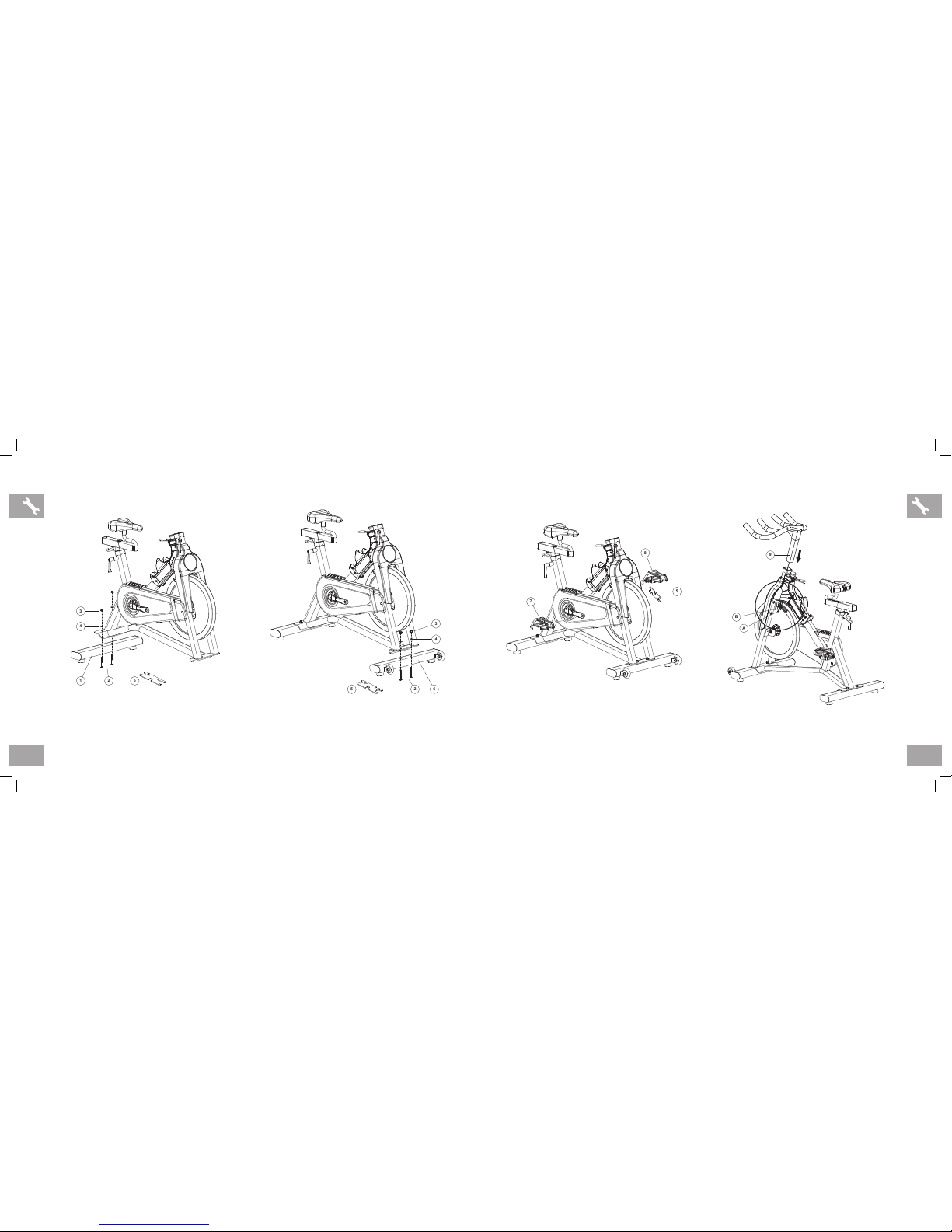

MONTAGE ÉTAPE 3 ET 4
3 Avec la clé mixte (5), fixez la pédale gauche (8) marquée
d'un « L » à la manivelle du bras gauche du pédalier. La
pédale gauche est dotée d'un filet à gauche et doit être
vissée dans le sens antihoraire.
Avec la clé mixte (5), fixez la pédale droite (7) marquée
d'un « L » à la manivelle du bras droit du pédalier. La
pédale droite est dotée d'un filet à droite et doit être
vissée dans le sens horaire.
4 Fixez le câble de la console (A) au câble de la console (B).
Insérez le guidon (9) dans le cadre du vélo.
8
5
7
9
A
B
MONTAGE ÉTAPE 1 ET 2
1 Fixez le pied d'appui arrière (1) au cadre à l'aide de
2 rondelles d'arrêt à joue (3), 2 rondelles (4) et deux
boulons de carrosserie (2); fixez solidement à l'aide de
la clé à molette (5).
2 Fixez le pied d'appui avant (6) au cadre à l'aide de 2 rondelles
d'arrêt à joue (3), 2 rondelles (4) et deux boulons de
carrosserie (2); fixez solidement à l'aide de la clé à molette (5).
4
1
2
3
5
5
2
6
4
3
HZ14_AG_Elite_IC7_Rev1_2.indd 12-13 8/11/14 10:09 AM

1514
LE MONTAGE EST TERMINÉ!
MONTAGE ÉTAPE 5 ET 6
5 Fixez le support de la console (10) au guidon à l'aide
d'une vis (11) et serrez solidement à l'aide de la clé à
molette (12).
6 Fixez la console (13) au support de la console (10) à l'aide de
4 vis (14) et serrez solidement à l'aide de la clé à molette (12).
Fixez le câble de la console (A) au câble de la console (B).
12
11
10
13
14
12
A
B
ENSAMBLAJE
Durante el proceso de ensamblaje, hay varias áreas a las que se debe prestar especial atención. Es muy importante seguir
las instrucciones de ensamblaje correctamente y asegurarse de que todas las piezas estén ajustadas con firmeza. Si no
se siguen correctamente las instrucciones de ensamblaje, algunas piezas de la bicicleta para interiores podrían quedar
sueltas y causar ruidos molestos. Para evitar daños a la bicicleta de interiores, es necesario repasar las instrucciones de
ensamblaje y hacer las correcciones necesarias.
Antes de continuar, encuentre el número de serie de su bicicleta de
interiores que se ubica en el marco de la base trasera e ingréselo en
el espacio provisto a continuación.
INTRODUZCA SU NÚMERO DE SERIE EN EL SIGUIENTE CUADRO:
» Cuando llame para solicitar servicio técnico, haga referencia al NÚMERO DE SERIE y al NOMBRE DEL MODELO.
» Asegúrese de escribir tanto el NÚMERO DE SERIE como el NOMBRE DEL MODELO en su tarjeta de garantía.
NÚMERO DE SERIE:
NOMBRE DEL MODELO: BICICLETA PARA INTERIORES
HORIZON IC7
ADVERTENCIA
HZ14_AG_Elite_IC7_Rev1_2.indd 14-15 8/11/14 10:09 AM

1716
Si tiene preguntas o faltan piezas,
comuníquese con el Servicio de
Asistencia Técnica para Clientes.
La información de contacto se
encuentra en la contratapa de este
manual.
DESEMPAQUE
Debido al peso de la bicicleta de interiores, se
recomienda que dos personas realicen el
ensamblaje. Coloque la bicicleta de interiores en
un área despejada y retire todos los materiales de
embalaje; no deseche los materiales de embalaje
hasta haber finalizado el ensamblaje.
NOTA: durante cada paso del ensamblaje,
asegúrese de que TODAS las tuercas y los pernos
estén en su lugar y enroscados parcialmente antes
de apretar por completo CUALQUIERA de ellos.
NOTA: una ligera capa de grasa podría facilitar
la instalación de la tornillería. Se recomienda
cualquier tipo de grasa, como la grasa de litio para
bicicletas.
¿NECESITA AYUDA?
PREENSAMBLAJE
LISTA DE PIEZAS DE ENSAMBLAJE:
ELEMENTO DESCRIPCIÓN CANT. ESPECIFICACIÓN
1Estabilizador trasero 1Sin 2 ruedas de transporte
2Perno de transporte 4
3Tuerca con brida 4
4 Arandela 4
5Llave ajustable 1
6Estabilizador delantero 1Con 2 ruedas de transporte
7Pedal (D) 1Rosca derecha
8Pedal (I) 1Rosca izquierda
9Barra de sujeción 1Recubierto en cromo y PVC
10 Soporte de la consola 1
11 Tornillo 1
12 Llave Allen 1
13 Consola 1
14 Tornillo 4
1
4
3
2
8
11
14
6
9
13
10
5
12
7
HZ14_AG_Elite_IC7_Rev1_2.indd 16-17 8/11/14 10:09 AM

1918
ENSAMBLAJE PASOS 3 y 4
3 Enrosque el pedal izquierdo (8) que tiene la “L” en el
husillo en el brazo del lado izquierdo de la bicicleta usando
la llave ajustable (5). Observe que el pedal izquierdo tiene
rosca a la izquierda, por lo que debe girarse en el sentido
contrario a las agujas del reloj para ajustar.
Enrosque el pedal derecho (7) que tiene la “R” en el husillo
en el brazo del lado derecho de la bicicleta usando la llave
ajustable (5). Observe que el pedal derecho tiene rosca a
la derecha, por lo que debe girarse en el sentido de las
agujas del reloj para ajustar.
4 Conecte el cable de la consola (A) al cable de la consola (B).
Inserte la barra de sujeción (9) en el cuadro de la bicicleta.
8
5
7
9
A
B
ENSAMBLAJE PASOS 1 y 2
1 Sujete el estabilizador trasero (1) al marco usando
2 tuercas de brida (3), 2 arandelas (4) y dos pernos
de transporte (2), y sujete firmemente usando la llave
ajustable (5).
2 Sujete el estabilizador delantero (6) al marco usando
2 tuercas de brida (3), 2 arandelas (4) y dos pernos
de transporte (2), y sujete firmemente usando la llave
ajustable (5).
4
1
2
3
5
5
2
6
4
3
HZ14_AG_Elite_IC7_Rev1_2.indd 18-19 8/11/14 10:09 AM

20
¡ENSAMBLAJE TERMINADO!
ENSAMBLAJE PASOS 5 y 6
5 Conecte el soporte de la consola (10) a la barra de
sujeción usando 1 tornillo (11) y sujete firmemente con
la llave Allen (12).
6 Conecte la consola (13) al soporte de la consola (10)
usando 4 tornillos (14) y sujete firmemente con la llave
Allen (12). Conecte el cable de la consola (A) al cable de la
consola (B).
12
11
10
13
14
12
A
B
HZ14_AG_Elite_IC7_Rev1_2.indd 20-21 8/11/14 10:09 AM

HZ14_AG_Elite_IC7_Rev1_2.indd 22-23 8/11/14 10:09 AM

Elite IC7 Assembly Guide Rev. 1.2 | © 2014 Johnson Health Tech
NOTE: REMARQUE: NOTA:
If a question or problem arises
please see INFORMATION CARD
for contact information.
Si vous avez une question ou un
problème, veuillez vous reporter à
la FICHE DE RENSEIGNEMENTS
pour obtenir les coordonnées.
Si surge alguna pregunta o algún
problema, consulte la TARJETA DE
INFORMACIÓN para obtener la
información de contacto.
Made in China | Fabriqué en Chine | Fabricado en China
HZ14_AG_Elite_IC7_Rev1_2.indd 24 8/11/14 10:09 AM
