Elko Dim-15 User manual

- 1 -

Technické parametry Technické parametre Technical parameters Parametrii tehnici Dane techniczne Műszaki paraméterek Технические параметры DIM-15

Řízený stmívač

Riadený stmievač

Controlled dimmer

Dimer cu montare în doză

Ściemniacz sterowany

Fényerőszabályzó

Управляемый регулятор света

4069-02-60/2015 Rev.: 5

DIM-15

Palackého 493

769 01 Holešov, Všetuly,CZ

Tel.: +420 573 514 211

Fax: +420 573 514 227

E-mail: [email protected]

Web: www.elkoep.com

Varování! Varovanie! Warning! Avertizare! Ostrzeżenie! Figyelem! Внимание!

Device is constructed for connection in

1-phase main AC and must be installed

according to norms valid in the state of

application. Connection must be realized

according to the details in this instruc-

tion manual. Installation, connection,

setting and operating should be made

by qualied electrician sta only, who

has learnt these instruction and func-

tions of the device. This device contains

protection against overvoltage peaks

and disturbancies in supply. For correct

function of the protection of this device

there must be a suitable protections of

higher degree (A,B,C) installed in front

of them. Before installation the main

switch must be in position“OFF”and the

device should be de-energized. Don´t

install the device to sources of excessive

electro-magnetic interference. By co-

rrect installation ensure ideal air circula-

tion so in case of permanent operation

and higher ambient temperature the

maximal operating temperature of the

device is not exceeded. For installation

and setting use screw-driver cca 2 mm.

The device is fully-electronic - installati-

on should be carried out according to this

fact. Non-problematic function depends

also on the way of transportation, sto-

ring and handling. In case of any signs of

destruction, deformation, non-function

or missing part, don´t install and claim

at your seller. After the product exceeds

lifetime, it should be removed and pla-

ced in protected dump.

Important instructions and cautions –

dimmer is not designated for controlling

of motors or other inductive loads. HDO

warning signals and other similar signals

spreaded by main, can cause interrupti-

on of dimmer. Interruption is active only

during transmitting of these signals.

Dispozitivul este construit pentru co-

nectarea in o faza principala AC si trebuie

sa se instaleze in conformitate cu nornele

valide. Conectarea trebuie facuta con-

form instructiunilor din manual. Insta-

larea, conectarea, setarea si operarea

trebuie facuta doar de un electrician

calicat, care a invatat aceste instructiuni

si functii ale dispozitivului. Acest dispozi-

tiv are protectia impotriva varfurilor de

supratensiune si tulburari ale alimentarii.

Pentru functionarea corecta a protectiei

acestui dispozitiv trebuie sa e o pro-

tectie adecvata de grad mai mare (A,B,C)

instalata in fata lor. Inainte de instalare

comutatorul principal trebuie sa e in

pozitia „OFF“ iar dispozitivul trebuie sa

e descarcat. Nu instalati dispozitivul la

surse de interferenta electro-magnetica

excesiva. Prin instalarea corecta asigurati

o aerisire ideala astfel incat in cazul ope-

rarii permanente sau a unei temperaturi

ambientale ridicate, temperatura maxi-

ma de operare a dispozitivului nu este

depasita. Pentru instalare si setare uti-

lizati surubelnita cca 2mm. Dispozitivul

este total-electronic – instalarea trebuie

facuta conform acestui lucru. Functiona-

rea fara probleme depinde de aseme-

nea de modul transportarii, stocarii si

manevrarii. In cazul oricaror semne de

distrugere, deformare, nefunctionare ori

a unei piese lipsa, nu instalati si anuntati

vanzatorul. Dupa ce durata de viata a fost

depasita, trebuie dezinstalat si aruncat

intr-un container protejat.

Instructiuni importante – dimmerul nu

este creat pentru controlul motoarelor

sau a altor incarcaturi inductive. Sem-

nalele de atentionare HDO sau alte

semnale similare facute de principala,

pot cauza intreruperea dimmerului. In-

treruperea este activa doar pe durata

transmiterii acestor semnale.

Urządzenie jest przeznaczone dla podłączeń z sie-

ciami 1-fazowymi AC 230 V lub AC/DC 12-240 V i

musibyć zainstalowane zgodnie znormamiobow-

iązującymi w danym kraju. Instalacja, podłączenie,

ustawienia i serwisowanie powinny być przepro-

wadzane przez wykwalikowanego elektryka,

który zna funkcjonowanie i parametry techniczne

tego urządzenia. Aparat posiada ochronę przeciw

maksymom napięcia i zakóceniom z napięcia zasi-

lania. Dla poprawnej fukcji ochron powinna być w

instalacji zastosowana ochrona większego stopnia

(A, B, C) i wg norm zabezpieczenie wobec zakłóce-

niom (styczniki, silniki, obciążenia indukcyjne, itd.)

Przed rozpoczęciem instalacji główny wyłącznik

musi być ustawiony w pozycji “WYŁĄCZONY” oraz

urządzenie musi być wyłączone z prądu. Nie należy

instalować urządzenia w pobliżu innych urządzeń

wysyłających zakłócenia elektromagnetyczne.

Dla wlaściwej instalacji urządzenia potrzebne są

odpowiednie warunki dotyczące temperatury

otoczenia. Należy użyć śrubokrentu 2mm dla

skongurowania parametrów urządzenia. Urząd-

zenie jest w pełni elektroniczne instalacja powinna

zakończyć się sukcesem w wyniku postępowania

zgodnie z tą instrukcją obsługi. Bezproblemowość

użytkowania urządzenia wynika również z wa-

runków transportu, składowania oraz sposobu

obchodzenia się z nim. W przypadku stwierdzenia

jakichkolwiek wad bądż usterek, braku elemen-

tów lub zniekształcenia prosimy nie instalować

urządzenia tylko skontaktować się ze sprzedawcą.

Produkt można po czasie użytkowania demonto-

wać, ponownie przetwarzać lub magazynować na

odpowiednim miejscu. Ściemniacz przeznaczony

jest do sterowania natężenia oświetlenia żarówek,

niskonapięciowych żarówek halogenowych z od-

dzielającym feromagnetycznym tranformatorem

lubtransformatoremelektronicznym.

Ważne instrukcje i ostrzeżenia - ściemniacz nie

nadaje się do sterowania silnikami lub innych ob-

ciążeń indukcyjnych. Ostrzeżenie: sygnały sterujące

oraz innepodobne sygnały siecimogą powodować

zakłócenia ściemniacza. Zaklócenia występują

podczastransmisji sygnału.

Az eszköz egyfázisú, váltakozó

feszültségű (230V) hálózatokban történő

felhasználásra készült, felhasználásakor

gyelembe kell venni az adott ország

ide vonatkozó szabványait. A jelen

útmutatóban található műveleteket,

(felszerelés, bekötés, beállítás,

üzembe helyezés) csak megfelelően

képzett szakember végezheti, aki

áttanulmányozta az útmutatót és

tisztában van a készülék működésével.

Az eszköz megfelelő védelme érdekében,

bizonyos részek előlappal védendők. A

szerelés megkezdése előtt a főkapcsolónak

kikapcsolt állapotban kell lennie, az

eszköznek pedig feszültségmentesnek. Ne

telepítsük az eszközt elektromágnesesen

túlterhelt környezetbe. A helyes működés

érdekében megfelelő légáramlást kell

biztosítani. Az üzemi hőmérséklet ne lépje

túl a megengedett működési hőmérséklet

határértékét, még megnövekedett külső

hőmérséklet, vagy folytonos üzem esetén

sem. A szereléshez és beállításhoz ~2

mm-es fejű csavarhúzót használjunk. Az

eszköz teljesen elektronikus - a szerelésnél

ezt gyelembe kell venni. A hibátlan

működésnek úgyszintén feltétele a

megfelelő szállítás, raktározás és kezelés.

Bármely sérülésre, hibás működésre utaló

nyom, vagy hiányzó alkatrész esetén,

kérjük ne üzemelje be a készüléket. Ilyen

esetben a vásárlás helyén lehetőség

szerint azonnal kicserélik Önnek az

eszközt. Az élettartam leteltével a termék

újrahasznosítható vagy elektronikai

hulladékgyűjtőben elhelyezendő.

Fontos tájékoztatás és gyelmeztetés – a

dimmer nem alkalmas motorok és más

induktív terhelések vezérlésére. A HDO

(éjszakai áram) kapcsolójele és hasonló

vezérlőjelek, valamint az elosztott

hálózatok zavart okozhatnak a dimmernél.

A zavarás csak a jeladások idején aktív.

Устройство предназначено для подключения

к 1-фазной сети переменного напряжения 230

V, должно быть установлено в соответствии

с указаниями и нормами, действующими в

стране использования. Монтаж, подключение,

настройку и обслуживание может

проводить специалист с соответственной

электротехнической квалификацией,

который пристально изучил эту инструкцию

применения и функции изделия. Для

правильного предохранения устройства

должен быть использован соответствующий

предохранитель. Перед монтажом необходимо

проверить не находится ли устанавливаемое

оборудование под напряжением, а основной

выключатель должен находится в положении

“Выкл.” Не устанавливайте устройство возле

устройств с электромагнитным излучением.

Для правильной работы изделие необходимо

обеспечить нормальной циркуляцию, чтобы

при его длительной эксплуатации и повышении

внешней температуры не была превышена

допустимая рабочая температура. При

установке и настройке изделия используйте

отвертку шириной до 2 мм. Монтаж должен

производиться, учитывая, что речь идет о

полностьюэлектронномустройстве.Нормальное

функционирование изделия также зависит

от способа транспортировки, складирования

и обращения с изделием. Если обнаружите

признаки повреждения, деформации,

неисправности или отсутствующую деталь - не

устанавливайте это изделие, а пошлите на

рекламацию продавцу. С изделиемпо окончании

его срока использования необходимо поступать

как с электронными отходами.

Важные инструкции и предупреждения:

регуляторсвета не предназначендля управления

моторами или другими индуктивными

нагрузками. Предупреждение: мощные

радиосигналы и прочие подобные помехи могу

вызвать помехи в работе устройства. Помехи

могут возникнуть лишь во время передачи

радиосигналов.

Přístroj je konstruován pro připojení

do 1-fázové sítě střídavého napětí 230

V a musí být instalován v souladu s

předpisy a normami platnými v dané

zemi. Připojení musí být provedeno

na základě údajů uvedených v tomto

návodu. Instalaci, připojení, nastavení

a obsluhu může provádět pouze osoba

s odpovídající elektrotechnickou kva-

likací, která se dokonale seznámila s

tímto návodem a funkcí přístroje. Pro

správnou ochranu přístroje musí být

předřazen odpovídající jistící prvek.

Před zahájením instalace se bezpečně

ujistěte, že zařízení není pod napětím

a hlavní vypínač je v poloze “VYPNU-

TO”. Neinstalujte přístroj ke zdrojům

nadměrnéhoelektromagnetickéhoru-

šení. Správnou instalací přístroje zajis-

těte dokonalou cirkulaci vzduchu tak,

aby při trvalém provozu a vyšší okolní

teplotě nebyla překročena maximální

dovolená pracovní teplota přístroje.

Proinstalacia nastavení použijtešrou-

bovák šíře cca 2 mm. Mějte na paměti,

že se jedná o plně elektronický přístroj

a podle toho také k montáži přistupuj-

te. Bezproblémová funkce přístroje je

také závislá na předchozím způsobu

transportu, skladování a zacházení.

Pokud objevíte jakékoliv známky

poškození, deformace, nefunkčnosti

nebo chybějící díl, neinstalujte tento

přístroj a reklamujte ho u prodejce. S

výrobkem se po ukončení životnosti

musí zacházet jako s elektronickým

odpadem.

Důležité pokyny a varování - stmívač

není vhodný pro řízení motorů, nebo

jiných indukčních zátěží. Upozornění

Signály HDO a podobné signály, šířené

sítí mohou způsobit rušení stmívače.

Rušení je aktivní jen po dobu vysílání

signálů.

Prístroj je konštruovaný pre pripojenie

do 1-fázovej siete striedavého napätia

230 V a musí byť inštalovaný v súlade s

predpismi a normami platnými v danej

krajine. Pripojenie musí byť prevedené

na základe údajov uvedených v tomto

návode. Inštaláciu, pripojenie, nastave-

nie a obsluhu môže prevádzať iba osoba

s odpovedajúcou elektrotechnickou kva-

likáciou, ktorá sa dokonale oboznámila

s týmto návodom a funkciou prístroja.

Pre správnu ochranu prístroja musí byť

predradený zodpovedajúci istiaci prvok.

Pred začatím inštalácie sa ubezpečte,

že zariadenie nie je pod napätím a

hlavný vypínač je v polohe „VYPNUTÉ“.

Neinštalujte prístroj k zdrojom nadmer-

ného elektromagnetického rušenia.

Správnou inštaláciou prístroja zaistite

dokonalú cirkuláciu vzduchu tak, aby

pri trvalej prevádzke a vyššej okolitej

teplote nebola prekročená maximálna

dovolená pracovná teplota prístroja. Pri

inštalácii a nastavení použite skrutkovač

šírky cca 2 mm. Majte na pamäti, že

sa jedná o plne elektronický prístroj a

podľa toho tiež k montáži pristupujte.

Bezproblémová funkcia prístroja je tiež

závislá na predchádzajúcom spôsobe

prepravy, skladovania a zaobchádzania.

Ak objavíte akékoľvek známky poško-

denia, deformácie, nefunkčnosti alebo

chýbajúci diel, neinštalujte tento prístroj

a reklamujte ho u predajcu. S výrobkom

sa musí po ukončení životnosti zaobchá-

dzať ako s elektronickým odpadom.

Dôležité pokyny a varovanie - stmievač

nie je vhodný pre riadenie motorov, ale-

bo iných indukčných záťaží. Upozornenie

Signály HDO a podobné signály, šírené

sieťou môžu spôsobiť rušenie stmievača.

Rušenie je aktívne len počas doby vysie-

lania signálov.

Zátěž

Load

Тип нагрузки

RLC

DIM-15 z z z zzzz

230V AC

vzestupná hrana / incline edge

/ восходящая грань

sestupná hrana / descending

edge / нисходящая грань

stmívatelné / dimmable /

принцип управления

stmívatelné / dimmable /

принцип управления

LED žárovky / LED bulbs /

лампы

úsporné zářivky / saving

uorescent lamps / экономич.

лампы

způsob řízení / switching management / принцип

управления

žárovky, halogenové žárovky /

lamp,halogen light / лампы

накаливания, галогеновые

лампы

nízkonapěťové žárovky

12-24V el. trans./low-voltage

el.bulbs 12-24V el. transformers/

низковольные лампы 12-24V

электон.трансф.

nízkonap. žárovky

12-24V vinuté transfor. / low-

voltage el.bulbs 12-24V wound

trans./низков. лампы 12-24V

катуш. трансф.

A1-A2

AC 230 V / 50 Hz

-15 %; +10 %

max. 1.5VA

max. 0.7W

zelená / green LED

A1-T

AC 230 V

AC 0.3-0.6 VA

min. 80 ms / max. neomezená / unlimited

ano / yes

max. počet/amount 15 ks/pcs (měřeno s doutnavkou /

measured with glow lamp 0.68mA/230V AC)

2 x MOSFET

300 W (při / at cos φ =1)*

červená / red LED

-20.. +35 °C

-20.. +60 °C

libovolná / any

DIN lišta/ rail EN 60715

IP 40 z čelního panelu, IP10 svorky /

IP40 from the front panel, IP10 terminals

III.

max.2x2.5,max.s dutinkou/

with sleeve max.1x2.5, max.2x1.5

90x17.6x64mm

57 g

EN 60669-2-1, EN 61010-1

Napájecí svorky:

Napájecí napětí:

Tolerance napájecího napětí:

Příkon (zdánlivý):

Ztrátovyvýkon:

Indikace napájení:

Ovládání

Ovládací svorky:

Ovládací napětí:

Příkon ovládacího vstupu:

Délka ovládacího impulsu:

Připojení doutnavek:

Max. počet připojených dout-

navek k ovládacímu vstupu:

Výstup

Bezkontaktní:

Zatížitelnost:

Indikacestavu výstupu:

Další údaje

Pracovní teplota:

Skladovací teplota:

Pracovní poloha:

Upevnění:

Krytí:

Kategorie přepětí:

Stupeň znečištění:

Průřez připoj. vodičů (mm2):

Rozměr:

Hmotnost:

Související normy:

Napájacie svorky:

Napájacie napätie:

Tolerancianapájaciehonapätia:

Príkon (zdanlivý):

Stratovývýkon:

Indikácia napájania:

Ovládanie

Ovládacie svorky:

Ovládacie napätie:

Príkon ovládacieho vstupu:

Dĺžka ovládacieho impulzu:

Pripojenie dútnaviek:

Max. počet pripoj. dútnaviek k

ovládaciemuvstupu:

Výstup

Bezkontaktný:

Záťaž:

Indikácia stavu výstupu:

Ďalšie údaje

Pracovná teplota:

Skladovacia teplota:

Pracovná poloha:

Upevnenie:

Krytie:

Kategória prepätia:

Stupeň znečistenia:

Prierez pripoj. vodičov (mm2):

Rozmer:

Hmotnosť:

Súvisiace normy:

Zaciski zasilania:

Napięcie zasilania:

Tolerancja napięcia zasilania:

Pobór mocy (znamionowy):

Pobor mocy stratowy:

Sygnalizacja zasilania:

Sterowanie

Zaciski zasilania:

Sterowane napięcie:

Pobór mocy wej. sterującego:

Długość impulsu sterującego:

Podłączenie podświetlenia kl.:

Maks. liczbalamp neonowych

podłączonychdowejściasterującego:

Wyjście

Bezstykowe:

Obciążenie:

Sygnalizacja stanu wyjścia:

Inne dane

Temperatura pracy:

Temperatura składowania:

Pozycja pracy:

Mocowanie:

Ochrona IP:

Kategoria przepięć:

Stopień zanieczyszczenia:

Przekrój podłąc.przewodów:

Wymiary:

Waga:

Normy:

Клеммы подключения:

Напряжение питания:

Тол. напряжения питания:

Мощность (мнимая):

Допустимое напряж. питания:

Индикация подключения:

Управление

Регулирующие клеммы:

Регулирующее напряжение:

Мощность регул.входа:

Длина регул. импульса:

Подключ. газоразрядных ламп:

Макс. кол-во подкл.

светодиодов на вход управления:

Выход

Безконтактный:

Нагрузка:

Индикация состояния выхода:

Другие параметры

Рабочая температура:

Складская температура:

Рабочее положение:

Крепление:

Защита:

Категория перенапряжения:

Степень загрязнения:

Сечение подключ.проводов:

Размеры:

Вес:

Соответствующие нормы:

Supply terminals:

Supply voltage:

Supply voltage tolerance:

Apparent power:

Loss power:

Supply indication:

Controlling

Control terminals:

Control voltage:

Control input power:

Control impulse lenght:

Glow tubes connection:

Max.amount ofglow lamps

connectedtocontrollinginput:

Output

Contactless:

Load:

Output status indication:

Otherdata

Operating temperature:

Storing temperature:

Operating position:

Mounting:

Protection degree:

Overvoltage category:

Pollution level:

Prole of connecting wires:

Dimensions:

Weight:

Applying standards:

Terminale de alimentare:

Tensiunea de alimentare:

Tol. tensiunii de alimentare:

Puterea aparenta:

Pierderea de putere:

Indicarea alimentarii:

Controlul

Terminalele de control:

Tensiunea de control:

Intrarea puterii de control:

Lungimea impulsului de control:

Conectarea tuburilor luminoase:

Cantitatea maxima de lampi

conectate la input:

Iesire

Fara contacte:

Sarcina:

Indicarea starii iesirii:

Alte date

Temperatura de operare:

Temperatura de stocare:

Pozitia de operare:

Montarea:

Gradul de protectie:

Categoria de supratensiune:

Nivelul de poluare:

Prolul conectarii relor:

Dimensiuni:

Masa:

Standarde aplicabile:

Tápfeszültség csatlakozók:

Tápfeszültség:

Tápfeszültség tűrése:

Teljesítményfelvétel (látszólagos):

Teljesítmény:

Tápfeszültség jelzése:

Vezérlés

Vezérlő csatlakozók:

Vezérlő feszültség:

Vezérlő bemenet teljesítménye:

Vezérlő impulzus hossza:

Glimmlámpák a vezérlésen:

A vezérlő bemenetre kapcsolható

glimmlámpákmax. száma:

Kimenet

Kontaktus nélküli:

Névleges terhelhetőség:

Kimenet állapotának jelzése:

Egyéb információk

Működési hőmérséklet:

Tárolási hőmérséklet:

Beépítési helyzet:

Felszerelés:

Védettség:

Túlfeszültségi kategória:

Szennyezetségi fok:

Maximális vezeték

keresztmetszet (mm2):

Méretek:

Súly:

Vonatkozó szabványok:

- 2 -

* Z důvodu velkého množství typů světelných zdrojů je maximální zátěž závislá na vnitřní konstrukci stmívatelných světelných zdrojů a jejich účiníku cos φ. Účiník stmívatelných LED a ESL žárovek se pohybuje v rozmezí: cos φ = 0.95 až 0.4. Přibližnou

hodnotu maximální zátěže získáte vynásobením zatížitelností stmívače a účiníku připojeného světelného zdroje.

* Z dôvodu veľkého množstva typov svetelných zdrojov je maximálna záťaž závislá na vnútornej konštrukcii stmievateľných svetelných zdrojov a ich účinníka cos φ. Účinník stmievateľných LED a ESL žiaroviek sa pohybuje v rozmedzí: cos φ = 0.95 až 0.4.

Približnú hodnotu maximálnej záťaže získate vynásobením zaťažiteľnosti stmievača a účinníka pripojeného svetelného zdroja.

* Due to a large number of light source types, the maximum load depends on the internal construction of dimmable light sources and their power factor cos φ. The power factor of dimmable LEDs and ESL bulbs ranges from cos φ = 0.95 to 0.4. An

approximate value of maximum load may be obtained by multiplying the load capacity of the dimmer by the power factor of the connected light source.

* Datorita numarului mare de tipuri de sursa de lumina incarcatura maxima depinde constructia interna a acestor surse precum si a factorului de putere cos φ. Factorul de putere al ledului dimabil si al balastului are o gama cuprinsa intre cos φ = 0.95

to 0.4. O valoare aproximativa de incarcare poate  obtinuta multiplicand capacitatea de incarcare a dimmer-ului cu factorul de putere al sursei de iluminat.

* W związku z dużą ilością typów źródeł światła, maksymalne obciążenie zależne jest od konstrukcji wewnętrznej ściemnianych źródeł światła oraz współczynnika mocy cos φ. Zakres współczynnika mocy dla ściemnialnych LED oraz ESL - świetlówek

kompaktowych: cos φ = 0.95 aż do 0.4. Po wymnożeniu współczynnika mocy z obciążalnością uzyskamy przybliżoną wartość maks. obciążenia.

* A fényforrás típusok nagy száma miatt a maximális terhelhetőség függ a szabályozható fényforrások belső konstrukciójától és cos φ értékétől. A szabályozható LED és energiatakarékos lámpák teljesítmény tényezője általában a cos φ = 0.95 – 0.4

tartományban mozog. A közelítő értéket megkapjuk, ha a dimmer maximális terhelhetőségét megszorozzuk a szabályozható fényforrás adatlapján megadott cos φ értékkel.

* Из-за большого количества разных типов источников света максимальная нагрузка регулятора зависит от внутренней конструкции источников и их воздействия от cos φ. Коэффициент мощности регулируемых LED и КЛЛ ламп

находится в диапазоне cos φ = 0.95 до 0.4. Приблизительная величина макс. нагрузки получается при умножении нагрузки на регулятор на коэффициент мощности источника света.

Charakteristika / Charakteristika / Characteristic / Caracteristici / Charakterystyka / Karakterisztika / Характеристика

- určen pro stmívání: a) R - žárovky, halogenové žárovky

b) L - nízkonapěťové žárovky 12-24V vinuté transformátory

c) C - nízkonapěťové žárovky 12-24V elektronické transformátory

d) ESL - stmívatelné úsporné žárovky

e) LED - LED žárovky

- umožňuje plynulé nastavení intenzity světla tlačítkem nebo tlačítky paralelně

- při vypnutí se nastavená úroveň jasu uloží do paměti a při opětovném zapnutí je jas nastaven již na tuto hodnotu

- typ světelného zdroje se nastavuje přepínačem na panelu přístroje

- nastavení minimálního jasu potencoimetrem na panelu přístroje eliminuje blikání různých typů úsporných zářivek

- napájecí napětí 230V AC

- stav výstupu indikuje červená LED:

- svítí při aktivním výstupu (s libovolnou úrovní jasu)

- bliká při teplotním přetížení, současně je výstup odpojen

- v provedení 1-MODUL, upevnění na DIN lištu, třmenové svorky

Doporučení pro montáž:

- po stranách přístroje nechat mezeru o min. šířce 0.5 modulu (cca 9 mm) pro lepší ochlazování přístroje

Upozornění:

- nedoporučuje se připojovat k jednomu stmívači světelné zdroje různých typů a různých výrobců

- určený pre stmievanie: a) R - žiarovky, halogénové žiarovky

b) L - nízkonapäťové žiarovky 12-24V vinuté transformátory

c) C - nízkonapäťové žiarovky 12-24V elektronické transformátory

d) ESL - stmievateľné úsporné žiarovky

e) LED - LED žiarovky

- umožňuje plynulé nastavenie intenzity svetla tlačidlom alebo tlačidlami paralelne

- pri vypnutí sa nastavená úroveň jasu uloží do pamäte a pri opätovnom zapnutí je jas nastavený už na túto hodnotu

- typ svetelného zdroja sa nastavuje prepínačom na paneli prístroja

- nastavenie minimálneho jasu potenciometrom na paneli prístroja eliminuje blikanie rôznych typov úsporných žiariviek

- napájacie napätie 230V AC

- stav výstupu indikuje červená LED:

- svieti pri aktívnom výstupe (s ľubovoľnou úrovňou jasu)

- bliká pri teplotnom preťažení, súčasne je výstup odpojený

- v prevedení 1-MODUL, upevnenie na DIN lištu, strmeňové svorky

Odporučenie pre montáž:

- po stranách prístroja nechať medzeru min. šírky 0.5 modulu (cca 9 mm) pre lepšie ochladzovanie prístroja

Upozornenie:

- neodporúča sa pripojovať k jednému stmievaču svetelné zdroje rôznych typov a rôznych výrobcov

- designated for dimming of: a) R - bulbs, halogen lamps

b) L - low-voltage el.bulbs 12/24V wound transformers

c) C - low-voltage el.bulbs 12/24V electronic transformers

d) ESL - dimmable compact uorescent lamps

e) LED - LED lamps

- enables slight setting of luminance intensity by pushbutton or by parallel buttons

- when de-energized, set luminance intensity is saved into device memory and after re-energized, luminance intensity is kept on

this level

- type of light source is set by switch - over on the front panel of device

- minimal luminance, set by potentiometer on the front panel, eliminates ashing of some types of saving uorescent lamps

- supply voltage 230V AC

- output status is indicated by red LED:

- shines when output is active ( with arbitrary luminance intensity)

- ashes while heating overload, at the same time output is disconnected

-1-MODULE version, DIN rail mounting, saddle terminals

Mounting recommendation:

- on each side of device keep a gap with width 0.5 of module (cca 9 mm) for better device cooling

Warrning:

- it is not recommended to connect light sources with dierent types and brands, to one dimmer

- przeznaczony do ściemniania: a) R - żarówki, żarówki halogenowe

b) L - niskonapięciowe żarówki 12-24V transformatory

c) C - niskonapięciowe żarówki12-24V transformatory elektroniczne

d) ESL - świetlówki energooszczędne

e) LED - żarówki LED

- pozwala na płynne ustawienie poziomu natężenia oświetlenia za pomocą przycisku lub kilka przycisków podł. równolegle

- po wyłączeniu dojdzie do zapisania poziomu natężenia do pamięci i przy ponownym załączeniu powraca do zapisanej wartości

- typ oświetlenia wybiera się przełącznikiem obrotowym na panelu przednim aparatu

- ustawienie min. natężenia za pomocą potencjometra na panelu aparatu eliminuje miganie różnych typów energooszczędnych

świetlówek

- napięcie zasilania 230V AC

- stan wyjścia sygnalizuje czerowna dioda LED:

- świeci przy aktywowanym wyjściu (z dowolnym poziomem natężenia oświetlenia)

- miga przy przeciążeniu termicznym, jednocześnie odłącza obciążenie

- wykonanie 1-MODUŁOWE, mocowanie na szynę DIN, zaciski dla przewodu 2x2.5mm2

Zalecane dla montażu:

- po stronach aparatu zostawić miejsce o min. szerokości 0.5 modułu (około 9 mm) dla lepszego chłodzenia aparatu

Ostrzeżenie:

- niezaleca się podłączać różne typy obciążeń i różnych producentów pod jeden ściemniacz

- предназначен для регуляции: a) R - лампы накаливания, галогеновые лампы

b) L -низковольные лампы 12-24V катуш. трансф

c) C - низковольные лампы 12-24V электрон.трансф

d) ESL -диммируемые экономич. лампы

e) LED - LED лампы

- позволяет плавную настройку интенсивности свечения кнопкой или кнопками параллельно подключенными

- при выключении света настроенный уровень яркости сохранится и при повторном включении настроен на последнюю

величину

- тип источника света настраивается на панели устройства

-настройкамин. уровня яркостипотенциометромна панелиустройства элиминирует миганиеразных типовэкономичных

ламп

- напряжение питания 230V AC

- остояние выхода свечением красного LED:

- светит при активизированном выходе (с произвольным уровнем яркости)

- мигает при перегреве, одновременно выход отключен

- в исполнении 1-МОДУЛЬ, монтаж на DIN рейку, хомутные клеммы

Рекомендации по установке:

- с обеих сторон устройства оставить место мин. шириной 0.5 модуля (около 9 мм) для лучшего охлаждения

Внимание:

- не рекомендуется подключать к одному диммеру источники света разных типов и разных производителей

- desemnat pentru dimarea: a) R – incandescent, lampi halogen

b) L - becuri alimentate la 12/24V care necesita transformator

c) C- becuri alimentate la 12/24V cu necesita transformator electronic

d) ESL - Lampi uorescente compact

e) LED - Lampi cu led

-permite setarea na a intensitatii luminantei prin buton cu apasare sau prin butoane paralele

- cand este descarcat, intensitatea setata a luminantei este salvata in memoria dispozitivului iar dupa reincarcare, intensitatea

luminantei ramane la acest nivel

- tipul surselor de lumina este setat de un buton de pe panoul frontal al dispozitivului

- luminanta minima, setata prin potentiometru pe panoul frontal, elimina palpairile unor tipuri de becuri economice uorescente

- tensiunea de alimentare 230V AC

- starea iesirii este indicata de LED-ul rosu:

- lumineaza cand iesirea este activa (cu intensitate de lumina arbitrara)

- palpaie in timpul supraincalzirii, in acelasi timp, iesirea este deconectata

-versiune cu 1 MODUL, montare pe sina DIN, terminale cu sprinjin

Recomandari de montare:

- pe ecare parte a dispozitivului lasati un spatiu de o latime de 0.5 de modul (cca 9 mm) pentru o racire mai buna a dispozitivului

Atentie:

- nu este recomandat sa se conecteze tipuri diferite de surse de lumina sau marci diferite la un singur dimer

- Szabályozható fényforrások: a) R - izzók, halogén lámpák

b) L - alacsony fesz. izzók 12-24V, transzformátorral

c) C - alacsony fesz. izzók 12-24V, elektronikus transzformátorral

d) ESL - dimmelhető kompakt fénycsövek

e) LED - LED izzók

- Csengőnyomó vagy párhuzamosan kötött csengőnyomók segítségével lehetővé teszi a fényforrások fokozatmentes kapcsolását

- Memóriája eltárolja az utóljára beálított fényerősséget és visszakapcsoláskor erre az értékre áll vissza

- A szabályozandó fényforrás típusa az előlapon a felső potenciométerrel beállítható

- A szabályozási tartomány potenciométerével (előlapon alsó) kiküszöbölheti a fényforrás vibrálását

- Üzemi feszültség AC 230V

- Kimenet jelzése: multifunkciós piros LED

- Világít, ha a kimenet aktív (bármilyen fényerő)

- Túlmelegedés, túlterhelés esetén villog, a kimenet ekkor kikapcsol

- Egy modul széles, DIN sínre szerelhető

Telepítési útmutató:

- a készülék mellett mindkét oldalon hagyjon szabadon legalább fél modul (9 mm) légrést

Figyelmeztetés:

- minden szabályzott fogyasztó csopornál használjon egy gyártótól származó, azonos típusú fényforrásokat

EN RO

PL HU

- 3 -

Popis funkce / Popis funkcie / Functions / Funcţionare / Funkcje / Mûködés / Функции

Nastavení typu světelného zdroje / Nastavenie typu svetelného zdroja / Light source type setting / Setarea tipului sursei de lumina / Ustawienie typu oświetlenia /

Szabályozandó fényforrás típusa / Настройка типа источника света

napájení / load A1-A2

R, L, C, LED

min

ESL

min

>0.5s <0.5s<0.5s >0.5s

max max

<0.5s

Ovládání:

- krátký stisk tlačítka (< 0.5s) zapne / vypne svítidlo

- dlouhý stisk (> 0.5s) umožňuje plynulou regulaci intenzity světla

- nastavení minimálního jasu je možné pouze při snižování jasu dlouhým stiskem tlačítka

- nastavení minimálního jasu u úsporných žárovek slouží k doladění nejmenší svítivosti před samovolným zhasnutím

Nastavení jasu:

R, L, C, LED - pokud je svítidlo vypnuto, krátkým stiskem (< 0.5s) se svítidlo zapne na poslední nastavenou úroveň jasu

ESL - pokud je svítidlo vypnuto, krátkým stiskem se jas zvýší na max. úroveň (kdy úsporná zářivka zapálí) a následně jas klesne na

nastavenou úroveň.

Poznámka:

- nelze stmívat úsporné zářivky, které nejsou označeny jako stmívatelné

- nesprávné nastavení typu světelného zdroje ovlivní pouze rozsah stmívání, tzn. nedojde k poškození stmívače ani zátěže

- maximální počet stmívaných světelných zdrojů závisí na jejich vnitřní konstrukci

- aktuální seznam testovaných světelných zdrojů je neustále rozšiřován, další informace na www.elkoep.cz

Ovládanie:

- krátke stlačenie tlačidla (< 0.5s) zapne / vypne svietidlo

- dlhé stlačenie (> 0.5s) umožňuje plynulú reguláciu intenzity svetla

- nastavenie minimálneho jasu je možné len pri znižovaní jasu dlhým stlačením tlačidla

- nastavenie minimálneho jasu u úsporných žiaroviek slúži k doladeniu najmenšej svietivosti pred samovoľným zhasnutím

Nastavenie jasu:

R, L, C, LED - pokiaľ je svietidlo vypnuté, krátkym stlačením (< 0.5s) sa svietidlo zapne na poslednú nastavenú úroveň jasu

ESL - pokiaľ je svietidlo vypnuté, krátkym stlačením sa jas zvýši na max. úroveň (keď úsporná žiarivka zapáli) a následne jas klesne

na nastavenú úroveň

Poznámka:

- nie je možné stmievať úsporné žiarivky, ktoré nie sú označené ako stmievateľné

- nesprávne nastavenie typu svetelného zdroja ovplyvní len rozsah stmievania, tzn. nedôjde k poškodeniu stmievača ani záťaže

- maximálny počet stmievaných svetelných zdrojov závisí na ich vnútornej konštrukcii

- aktuálny zoznam testovaných svetelných zdrojov je neustále rozširovaný, ďalšie informácie na www.elkoep.sk

Controlling:

- short button press (<0.5s) turns the light off or on

- long press (>0.5s) enables slight regulation of light intensity

- setting of minimal luminance is possible only during decreasing of luminance by long button press

- setting of minimal luminance by saving uorescent lamps serves for harmonizing of lowest light intensity prior its unprompted

switching o

Luminance setting:

R, L, C, LED - if the light is turned o, short press (<0.5s) switches the light onto last set luminance level

ESL - if the light is turned o, short press increases the luminance onto maximal level (saving uorescent lamps res up) and then

luminance decreases onto set level.

Notice:

- it is not possible to dim saving uorescent lamps without marking: dimmable

- an incorrect setting of light source has eect only on dimming range, it means neither dimmer or load get demaged

- the maximum number of dimmable light sources depends on their internal construction

- actual list of tested light sources is constantly refreshing, further information on www.elkoep.cz/www.elkoep.com

Controlul:

- apasare scurta a butonului (< 0.5s) aprinde sau stinge lumina

- apasare lunga (> 0.5s) activeaza reglarea fina a intensitatii luminii

- setarea luminantei minime este posibila doar in scaderea luminantei printr-o apasare lunga a butonului

- setarea luminantei minime prin becuri economice fluorescente deserveste pentru armonizarea celei mai joase intensitati de

lumina inainte de oprirea acesteia

Setarea luminantei:

R, L, C, LED - daca lumina este stinsa, o apasare scurta (< 0.5s) comuta lumina la ultimul nivel de luminanta setat

ESL - daca lumina este stinsa, o apasare scurta mareste luminanta pana la nivelul maxim (becul economic fluorescent se aprinde

puternic) iar apoi luminanta scade la nivelul setat

Atentie:

- nu se pot dima becuri economice fluorescente care nu au semnul: dimabil

- o setare incorecta a sursei de lumina are efect numai in raza de dimare, insemnand ca nici dimerul nici incarcatura nu se strica

- numarul maxim de surse de lumina dimabile depinde de constructia lor interna

- lista actuala cu sursele de lumina testate se reinnoieste constant, mai multe informatii pe www.elkoep.com/www.elkoep.ro

Sterowanie:

- krótkie naciśnięcie przycisku (< 0.5s) włączy / wyłączy oświetlenie

- długie naciśnięcie (> 0.5s) pozwala na płynna regulację poziomu natężenia oświetlenia

- ustawienie min. natężenia ośw. możliwe jest za pomocą długiego naciśnięcia przycisku

- ustawienie minimalnego natężenia dla żarówek energooszczędnych służy do określenia progu załączenia

Ustawienie natężenia:

R, L, C, LED - jeżeli jest oświetlenie wyłączone, krótkie naciśnięcie (< 0.5s) załączy ośw. na ostatnio ustawiony poziom natężenia ośw.

ESL - jeżeli jest ośw. wyłączone, krótkie naciśnięcie powoduje zwiększenie natężenia ośw. na maks. poziom (kiedy żarówka najpierw

nastartuje) i potem ustawi się na odpowiedni poziom natężenia ośw.

Ważne:

- nie można ściemniać energooszczędne świetlówki, które nie mają właściwość ściemniania

- błędne usatwienie typu oświetlenia zmieni tylko zakres ściemniania, tzn. nie dojdzie do uszkodzenia ściemniacza lub obciążenia

- maksymalna ilość ściemnianych źródeł światła zależna jest od ich konstrukcji wewnętrznej

- aktualna lista testowanych oświetleń poszerzana jest i umieszczana na strone www.elkoep.pl

Управление:

- короткое нажатие кнопки (< 0.5с) включит / выключит светильник

- длинное нажатие (> 0.5с) позволяет плавную регуляцию интенсивности свечения

- настройка минимального уровня яркости возможна только при длительном нажатии на кнопку

- настройка минимального уровня свечения у экономичных ламп служит для уменьшения силы света перед

самопроизвольным выключением

Настройка уровня яркости:

R, L, C, LED - если светильник выключен, коротким нажатием (< 0.5с) лампа включится на последнем уровне яркости

ESL - если светильник выключен, коротким нажатием уровень яркости повысится до максимума (когда лампочка

включится), а потом яркость снизится на заданый уровень

Пояснения:

- нельзя погашать экономичные лампы, которые не обозначены как регулируемые

- неправильный выбор типа источника света ухудшит только диапазон погашения, т.е. не произойдет повреждения ни

регулятора, ни лампы

- макс. количество диммируемых источников также зависит от их внутренней конструкции (типов блоков питания)

- актуальный обзор тестированных источников света постоянно расширяется, более подробно на www.elkoep.ru

Működés:

- nyomja meg rövid ideig (< 0.5s) a gombot, a fényforrás be és kikapcsolásához

- tartsa nyomva (> 0.5s) a gombot, a fényforrás fokozatmentes szabályozásához

- a pontos működéshez szükséges előzetesen beállítani a minimális fényerő értékét

- a minimális fényintenzitást az előlapon található„határérték“ potenciométerrel állíthatja be

Fényerősség beállítása:

R, L, C, LED - Bekapcsoláskor (rövid gombnyomás) a fényerő az utóljára beállított szintre áll vissza

ESL - bekapcsoláskor (rövid gombnyomás) a fényerő először eléri a maximális szintet (felfűtés), majd a fényerő visszacsökken az

utoljára beállított intenzitásra

Figyelmeztetések:

- nem használhatók szabályozásra olyan kompakt fénycsövek, amelyeken ez nincs egyértelműen jelölve

- a be nem vizsgált fényforrások alkalmazása esetén rendellenes működés léphet fel

- a szabályozható fényforrások maximális száma függ a fényforrások belső konstrukciójától

- Az aktuálisan bevizsgált fényforrás típusokról további információkat találhat honlapunkon a www.elkoep.hu

RO PL

HU RU

ESL - stmívatelné úsporné žárovky

C - nízkonapěťové žárovky 12-24V elektronické transformátory

LED - LED žárovky

R - žárovky, halogenové žárovky

L - nízkonapěťové žárovky 12-24V vinuté transformátory

CZ EN

ESL - stmievateľné úsporné žiarovky

C - nízkonapäťové žiarovky 12-24V elektronické

transformátory

LED - LED žiarovky

R - žiarovky, halogénové žiarovky

L - nízkonapäťové žiarovky 12-24V vinuté transformátory

ESL - dimmable compact uorescent lamps

C - low-voltage el.bulbs 12/24V electronic transformers

LED - LED lamps

R - bulbs, halogen lamps

L - low-voltage el.bulbs 12/24V wound transformers

RO PL HU RU

ESL - Lampi uorescente compact

C- becuri alimentate la 12/24V cu necesita transformator

electronic

LED - Lampi cu led

R – incandescent, lampi halogen

L - becuri alimentate la 12/24V care necesita transformator

ESL - świetlówki energooszczędne

C - niskonapięciowe żarówki 12-24 V transformatory elektroniczne

LED - żarówki LED

R - żarówki, żarówki halogenowe

L - niskonapięciowe żarówki 12-24 V transformatory

ESL - dimmelhető kompakt fénycsövek

C - alacsony fesz. izzók 12-24V, elektronikus transzformátorral

LED - LED izzók

R - izzók, halogén lámpák

L - alacsony fesz. izzók 12-24V, transzformátorral

ESL -диммируемые экономич. лампы

C - низковольные лампы 12-24V электрон.трансф

LED - LED лампы

R - лампы накаливания, галогеновые лампы

L -низковольные лампы 12-24V катуш. трансф

A1 V

A2 T

- 4 -

Stmívání světelných zdrojůVám přináší tu správnou intenzitu světla!

Příklad zapojení / Príklad zapojenia / Connection example / Exemplu de conectare /

Przykład podłączenia / Felhasználási példa / Пример подключения

Stmievanie LED a úsporných žiarovekVám prináša tú správnu intenzitu svetla!

Ściemniacze dla LED i świetlówek energooszczędnych pozwalają ustawić odpowiedni poziom natężenia oświetlenia!

Регуляция LED и экономичных лампВам предоставляет тот наилучший уровень яркости свечения!

Dimming of LED and saving bulbs/lights brings you the correct light intensity!

Dimarea becurilor cu LED-uri sau a becurilor economice orescente va ofera intensitatea corecta a luminii!

A LED-es fényforrások, vagy a dimmerelhető kompakt fénycsövek szabályozásával beállíthatja az Önnek szükséges fény mennyiségét.

Symbol / Symbol / Symbol /Simbol / Symbol / Bekötési vázlat / Схема

Zapojení / Zapojenie / Connection / Conexiune / Podłączenie / Bekötés / Подключение

T 2.5 A

doporučené

předřazené jištění /

ballast protection

recommended /

рекомендованная

дополнительная

защита

1Indikace napájecího napětí

Indikácia napájacieho napätia

Supply voltage indication

Indicarea tensiunii de alimentare

Sygnalizacja napięcia zasilania

Tápfeszültség kijelzése

Индикация напряж. питания

Indikace výstupu

Indikácia výstupu

Output indication

Indicare releu ieşire activ

Sygnalizacja wyjścia

Kimenet kijelzése

Индикация вывода

5 6 7

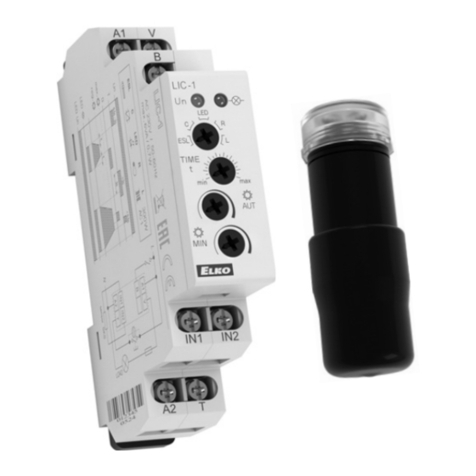

Popis přístroje / Popis prístroja / Device describtion / Descriere / Opis / Termék leirás / Описание устройства

A2 T

Výstup

Output

Iesire

Wyjście

Kimenet

Выход

Nastavení minimálního jasu

Nastavenie minimálneho jasu

Minimal luminance setting

Setarea luminantei minime

Ustawienie min. natężenia

Minimális fényerő beállítása

Настройка минимального уровня яркости

Ovládací vstup

Controlling input

Intrarea de control

Wejscie sterujące

Vezérlő bemenet

Управляющий выход

Napájecí napětí N

Napájacie napätie N

Supply voltage N

Tensiunea de alimentare N

Napięcie zasilania N

Tápfeszültség csatlakozó N

Напряжение питания N

Napájecí napětí L

Napájacie napätie L

Supply voltage L

Tensiunea de alimentare L

Napięcie zasilania L

Tápfeszültség csatlakozó L

Напряжение питания L

Volba typu světelného zdroje

Voľba typu svetelného zdroja

Light source type selection

Selectarea tipului sursei de lumina

Wybór typu oświetlenia

Fényforrás típusának kiválasztása

Выдор типа источника света

A2 T

A1 V
