Elko inels RFSG-1M User manual

1M
RFSG-1M
Wireless contact converter
EN
02-36/2015 Rev.4
1 / 2

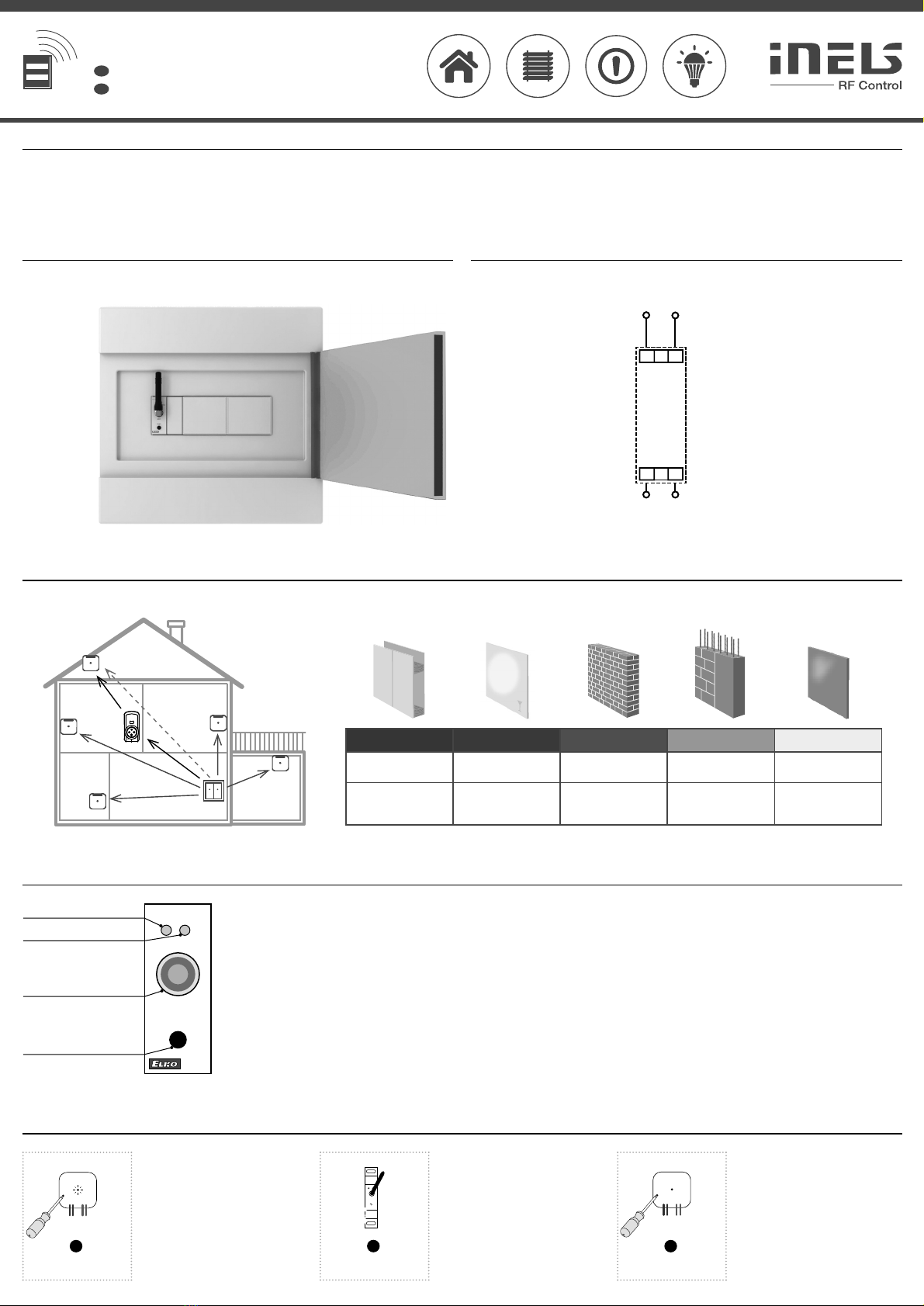

Radio frequency signal penetration through various construction materials /
mounting into switchboard
Assembly / Connection /
Indication, manual control /
ANT.
RFSG-1M
Un STATUS
TEST
button /
antenna connector /
LED Un
LED STATUS
• LED Un - green - supply voltage indication.
• LED STATUS - red - transmission indication.
• Programming is performed using the TEST button.
A1 A2
S S
Un
AC / DC 12-230V
Compatibility /
The RFSG-1M converter is compatible with all iNELS RF Control switching components.
Press and hold the TEST button on RF-
SG-1M for more than 4s to automati-
cally assign the RFSG-1M transmitter
to the actuator.
Press of programming button on ac-
tuator RFSA-61B shorter then 1 sec-
ond will finish programming mode,
LED switches off.
Press of programming button on ac-
tuator (e.g. RFSA-61B) for 1 second will
activate actuator into programming
mode. LED is flashing in 1s interval.
2
TEST > 4s
1 x

3
PROG < 1s
1 x
1
PROG > 1s
1 x
Programming /
80 - 95 % 80 - 90 % 60 - 90 % 20- 60 % 0 - 10 %
wooden structures
with plaster boards common glass brick walls reinforced concrete metal partitions
x
RFRP-20
PL
Bezprzewodowy przetwornik kontaktu
Montaż
montaż do szafy rozdzielczej
Podłączenie
Przenikanie fal radiowych przez różnego rodzaju materiały budowlane
Sygnalizacja, sterowanie ręczne
złącze anteny
przycisk TEST
• LED Un - zielona - sygnalizacja napięcia zasilania.
• LED STATUS - czerwona - sygnalizacja transmisji.
• Programowanie poprzez przycisk TEST.
ściana z cegły
konstrukcje drewniane
z płytami gipsowo-
kartonowymi
ściana
żelbetowa
ścianki
metalowe
zwykłe szkło
Zgodność
Programowanie
Po naciśnięciu przycisku do progra-
mowania na aktorze przełączającym
(np. RFSA-61B) na 1s, urządzenie
wchodzi w tryb programowania. Dio-
da LED miga w odstępie 1s.
Naciśnięcie przycisku TEST na urzą-
dzeniu RFSG-1M na > 4s przypisze
automatycznie sterownik RFSG-1M
do aktora przełączającego.
Po naciśnięciu przycisku PROG na
urządzeniu RFSA-61B krótszym niż 1s,
następuje koniec trybu programowa-
nia (LED gaśnie).
Konwerter RFSG-1M jest kompatybilny z wszystkimi urządzeniami załączającymi w ramach
systemu iNELS RF Control.

Made in Czech Republic
Technical parameters /
Instruction manual is designated for mounting and also for user of the device. It is always a part of its packing.
Installation and connection can be carried out only by a person with adequate professional qualification upon
understanding this instruction manual and functions of the device, and while observing all valid regulations. Trouble-
free function of the device also depends on transportation, storing and handling. In case you notice any sign of
damage, deformation, malfunction or missing part, do not install this device and return it to its seller. It is necessary
to treat this product and its parts as electronic waste after its lifetime is terminated. Before starting installation, make
sure that all wires, connected parts or terminals are de-energized. While mounting and servicing observe safety
regulations, norms, directives and professional, and export regulations for working with electrical devices. Do not
touch parts of the device that are energized – life threat. Due to transmissivity of RF signal, observe correct location
of RF components in a building where the installation is taking place. RF Control is designated only for mounting in
interiors. Devices are not designated for installation into exteriors and humid spaces. The must not be installed into
metal switchboards and into plastic switchboards with metal door – transmissivity of RF signal is then impossible. RF
Control is not recommended for pulleys etc. – radiofrequency signal can be shielded by an obstruction, interfered,
battery of the transceiver can get flat etc. and thus disable remote control.
Warning
Supply voltage:
Apparent input:
Dissipated power:
Supply voltage tolerance:
Power supply indication:
Input
Control voltage:
Control input power:
Control terminals:
The length of control impulse:
Transmission indication / function:
Transmitter frequency:
Signal transmission method:
Range in free space:
Minimum control distance:
Output for RF antenna:
Other data
Operating temperature:
Operating position:
Mounting:
Protection:
Overvoltage category:
Contamination degree:
Connecting conductor cross-
section (mm2):
Dimensions:
Weight:
Related standards:
* Max Tightening Torque for antenna connector is 0.56 Nm.
Attention:
When you instal iNELS RF Control system, you have to keep minimal distance 1 cm between
each units.
Between the individual commands must be an interval of at least 1s.
The company ELKO EP, as the manufacturer, is entitled to make technical modifications to the product, in the
technical specification and product manual, without prior notification.
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ELKO EP Poland, sp. z o. o. | ul. Motelowa 21 | 43-400 Cieszyn | Polska | e-mail: [email protected] | GSM: [phone]
www.elkoep.com / www.elkoep.pl
110-230V AC / 50-60 Hz
2VA
0.2W
+10 % / -25 %
green / zielona LED
AC 12-230V / DC 12-230V
AC 0.025VA / DC 0.1W
S- S
min. 25ms (max. unlimited / maks. nieograniczona)
red / czerwona LED
866 MHz, 868 MHz, 916 MHz
unidirectionally addressed message /
jednokierunkowo skierowana wiadomość
up to / do 160 m
20 mm
SMA connector / złącze *
-15 ... + 50 °C
any / dowolna
DIN rail support / szyna DIN EN 60715
IP20 from the front panel / panel przedni IP20
III.
2
max. 1x2.5, max. 2x1.5 /
with a hollow / z wydrążeniem maks.1x2.5
90 x 17.5 x 64 mm
62 g
EN 60669, EN 300220, EN 301489 R&TTE Directive, Order. No 426/2000
Coll. (Directive 1999/EC)/ EN 60669, EN 300 220, EN 301 489 dyrektywa
RTTE, NVč.426/2000Sb (dyrektywa 1999/ES)
Dane techniczne
Napięcie zasilania:
Moc pozorna:
Moc rozproszona:
Tolerancja napięcia zasilania:
Sygnalizacja zasilania:
Wejście
Napięcie sterujące:
Moc sterowanego wejścia:
Zaciski sterujące:
Długość impulsu sterującego:
Sygnalizacja transmisji/funkcja:
Częstotliwość:
Metoda transmisji sygnału:
Zasięg w wolnej przestrzeni:
Min. odległość sterowania:
Wyjście dla anteny RF:
Pozostałe dane
Temperatura robocza:
Pozycja robocza:
Umocowanie:
Szczelność:
Kategoria przepięcia:
Stopień zanieczyszczenia:
Średnica przewodów (mm2):
Wymiary:
Waga:
Normy:
Instrukcja obsługi służy do celów montażu oraz dla użytkowników urządzeń. Instrukcja obsługi zawsze wchodzi w skład
opakowania urządzenia. Montaż oraz podłączenie mogą wykonywać wyłącznie osoby z odpowiednimi kwalifikacjami
zawodowymi, zgodnie z obowiązującymi przepisami, które w odpowiedni sposób zapoznały się z instrukcją obsługi oraz
działaniem urządzeń. Bezproblemowe działanie urządzeń jest również zależne od wcześniejszego sposobu transportu,
magazynowania oraz manipulacji. W przypadku wykrycia jakichkolwiek oznak uszkodzenia, odkształcenia, awarii lub
brakujących elementów, prosimy o nieinstalowanie urządzenia oraz zwrócenie się do sprzedawcy. Urządzenie lub jego
części muszą być potraktowane po końcu okresu używania jako odpad elektroniczny. Przed rozpoczęciem instalacji należy
upewnić się, że wszystkie przewody, podłączone części lub terminale nie są pod napięciem.W trakcie montażu lub konserwacji
koniecznym jest dotrzymanie przepisów bezpieczeństwa, norm, dyrektyw oraz przepisów branżowych, dotyczących pracy
z urządzeniami elektrycznymi. Nie należy dotykać części urządzeń pod napięciem - ryzyko zagrożenia życia. Ze względu na
właściwe przenikanie fal radiowych RF, pamiętaj o właściwym umieszczeniu urządzeń w budynku, w którym są instalowane.
Urządzenia RF Control są przeznaczone wyłącznie do montażu wewnątrz budynków. Urządzenia nie mogą być instalowane
na zewnątrz lub w pomieszczeniach wilgotnych, dalej nie mogą być instalowane w metalowych szafach rozdzielczych lub
plastikowych szafach rozdzielczych z metalowymi drzwiami - uniemożliwi prawidłowe przenikanie fal radiowych. Urządzeń RF
Control nie należy używać do sterowania urządzeniami o podwyższonym ryzyku, takimi jak pompy, el. urządzenia grzewcze
bez termostatu, windy, dźwigi, itp. - przepływ fal radiowych może być przerwany, naruszony przez przeszkodę, bateria nadajnika
może być rozładowana itp. Z wyżej wymienionych powodów może dojść do zakłócenia lub uniemożliwienia sterowania.
Ostrzeżenie
* Maksymalny moment obrotowy złącza anteny: 0.56 Nm.
Uwaga:
Podczas instalacji systemu iNELS RF Control koniecznym jest dotrzymanie minimalnej odległości
1 cm pomiędzy elementami.
Wymagany jest odstęp min. 1s pomiędzy kolejnymi poleceniami.
Firma ELKO EP, jako producent, jest uprawniona do dokonywania technicznych modyfikacji urządzenia, zmian w
specyfi kacji technicznej oraz instrukcji obsługi, bez uprzedniego powiadomienia.
