Emos ZS2341 User manual

1531231041_31-ZS2341_00_02 148 × 210 mm ZDROJ: 1531231012_31-ZS2311.indd
www.emos.eu
GB LED Floodlight SMD + PIR SENSOR
CZ LED reektorové svítidlo SMD + PIR SENZOR
SK LED reektorové svietidlo SMD + PIR SENZOR
PL Naświetlacz LED SMD + CZUJNIK PIR
HU SMD LED reektor + mozgásérzékelő
SI LED reektor SMD + PIR SENZOR
RS|HR|BA|ME LED reektor SMD + PIR SENZOR
DE LED Reektor SMD + PIR SENSOR
UA Світлодіодний прожектор SMD + PIR ДАТЧИК
RO Lampă reector cu LED SMD + SENZOR PIR
LT LED prožektorius SMD + PIR SENSORIUS
LV LED prožektors SMD + PIR SENSORS
EE Led-Prožektor Smd + Passiivinfrapunaandur
BG Светодиоден прожектор SMD с PIR датчик
за движение
ZS2311
ZS2321
ZS2331
ZS2341

2
Type Input Voltage Max.
Power
Life
Span
Luminous
Flux Dimensions Weight Maximum Projected Area
ZS2311
"220–240 V AC
50 Hz"
10 W 25 000 h 800 lm 125 × 160 × 60 mm 0, 49 kg 0,01 m2
ZS2321 20 W 25 000 h 1 600 lm 150 × 175 × 60 mm 0, 59 kg 0,02 m2
ZS2331 30 W 25 000 h 2 400 lm 185 × 196 × 60 mm 0, 85 kg 0,03 m2
ZS2341 50 W 25 000 h 4 000 lm 211 × 226 × 60 mm 1, 3 kg 0,03 m2
ZS2311
ZS2331 ZS2341
ZS2321
160 60
60
30
125
175
32
150
196
33
60
185
226
39
60
211

3
200 mm
min. 90˚
min. 1 m
max. 50˚
GB | LED Floodlight SMD + PIR SENSOR
LED reector is designed for indoor and outdoor use to be mounted on a rm ground.
Ingress Protection IP54 – for outdoor use
PIR sensor – specication:
Time-delay: min. 10 s ±5 s – max. 10 min ±1 min
Detection angle: 120°
Ambient light: 5 lux –> 2 000 lux (adjustable)
Detection distance: 5–10 m
Detection motion speed: 0.6–1.5 m/s
PIR sensor setting:
Detection eld is possible to be set by moving the motion sensor switch to the left and to the right.
Adjustment of the ambient light (sensitivity)
You can choose at what luminosity will the sensor go on by a button A (see picture no. 4).
Time-delay
You can set the time-delay of the lamp by a button B (see picture no. 4)
Detection range
The distance at which the sensor responds to movement can be set using the control C.

4
Mounting
Mount the lamp rmly onto a solid basis, for example a wall (g. 1, 2, 3).
Installation height 2.3–3 m.
Connect a power cable for connection to a 220–240 V~ power network.
The cable must not be plugged into the power network during installation of the spotlight.
Direct the reector as shown on g. 1 and 2.

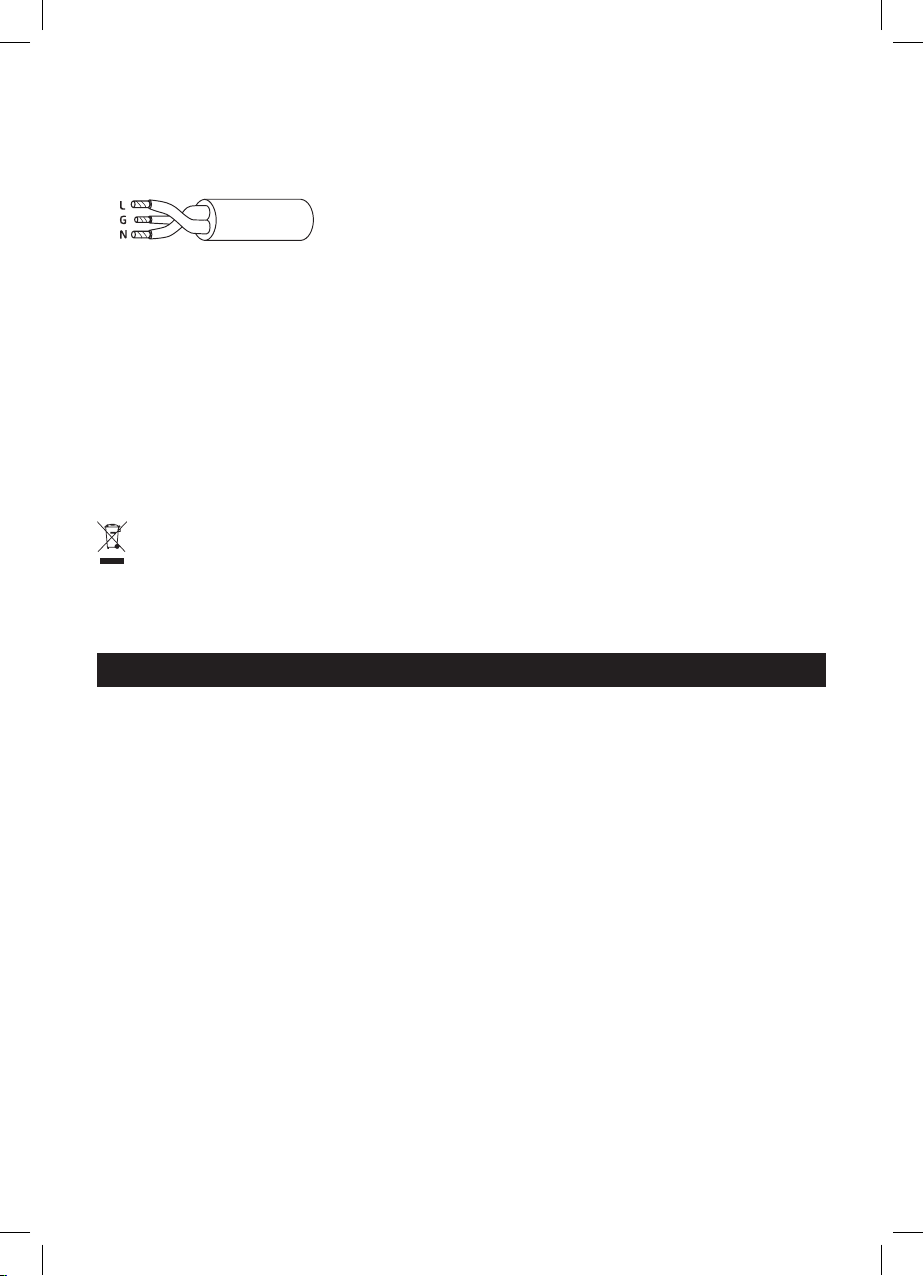

L – brown – live wire
G – green&yellow – earth wire (ground)
N – blue – neutral wire
Maintenance instructions:
Before maintenance, switch o the lamp and wait until it is cooled.
Clean it with a soft moistened cloth.
Never submerge the lamp in water or other liquids.
During maintenance, observe general rules for occupational safety, and be very careful.
WARNING
• The reector is designed entirely for rm mounting.
• Before connecting to the 220–240V~ make sure that the connecting wire is not under voltage.This operation can be carried
out only by an authorized person.
• Respect a minimum distance of 1 m between the appliance and the object or surface which you wish to lighten.
• If you place the reector below the roof, keep the minimum 0.2 m distance measured from the upside of the reector to
the bottom of the roof.
• Do not use the reector without the protection glass.
• The protection from dangerous contact voltage is ensured by„earthing“.
Do not dispose with domestic waste. Use special collection points for sorted waste. Contact local authorities for informa-
tion about collection points. If the electronic devices would be disposed on land ll, dangerous substanoes may reach
groundwater and subsequently food chain, where it could aect human health.
Emos spol s.r.o. declares that the LED Floodlight SMD + PIR SENSOR is in compliance with the essential requirements and other
relevant provisions of Directive. The device can be freely operated in the EU. The Declaration of Conformity can be found at
http://www.emos.eu/download.
CZ | LED reektorové svítidlo SMD + PIR SENZOR
LED reektor je určen k montáži na pevný podklad do vnějších i vnitřních prostor.
Krytí: IP54 – pro venkovní prostředí
PIR senzor – parametry:
Doba sepnutí: min. 10 s ±5 s – max. 10 min ±1 min
Detekční úhel: 120°
Citlivost na světlo: 5 lux -> 2 000 lux (nastavitelné)
Detekční dosah: 5–10 m
Detekční pohybová rychlost: 0,6–1,5 m/s
Nastavení PIR senzoru:
Snímaný prostor je možné nastavit pohyby doprava a doleva.
Regulace citlivosti na světlo
Regulace, při jaké intenzitě světla má proběhnout sepnutí, se nastavuje pomocí ovladače A (viz obr. 4).
Doba sepnutí
Délka doby, po kterou bude např. svítidlo svítit, se nastavuje pomocí ovladače B (viz obr. 4).
Detekční dosah
Vzdálenost, na kterou čidlo reaguje na pohyb, se nastavuje pomocí ovladače C.
Montáž
Reektor pevně připevněte na pevný podklad, např. na zeď – viz obr. 1, 2, 3.
Montážní výška 2,3–3 m.
Připojte napájecí kabel pro připojení k napájecí síti 220–240 V~.
Připojovaný vodič nesmí být v době montáže reektoru připojen na napájecí síť. Připojení napájecího kabelu k reektoru může
provádět pouze pracovník s kvalikací dle vyhlášky č. 50/1978 Sb., v platném znění, minimálně pracovník znalý dle § 5 vyhlášky
č. 50/1978 Sb., v platném znění.
Nasměrujte svit reektoru dle obr. 1, 2.

5
L – hnědá – pracovní vodič (live)
G – zelenožlutá – ochranný vodič (ground)
N – modrá – střední vodič (neutral)
Pokyny pro údržbu:
Před zahájením údržby svítidlo vypněte a vyčkejte, než se ochladí.
Pro čištění používejte vlhký jemný hadřík.
Nikdy svítidlo neponořujte do vody nebo jiné tekutiny.
Během údržby dodržujte obecná pravidla pro bezpečnost práce a buďte zvláště opatrní.
UPOZORNĚNÍ
• Reektor je vhodný výhradně pro pevnou montáž.
• Zachovejte minimální vzdálenost 1 m mezi reektorem a předmětem nebo plochou, kterou osvětlujete.
• Umísťujete-li reektor pod zastřešení, zachovejte mezi vrchní stranou reektoru a spodní stranou zastřešení minimální vzdálenost 0,2 m.
• Při použití reektoru na hořlavé ploše dodržte předešlé pokyny.
• Reektor lze připojit pouze do elektrické sítě, jejíž instalace a jištění odpovídá platným normám.
• Před jakýmkoliv zásahem do svítidla nebo prováděním údržby a servisu je nutno reektor odpojit od elektrické sítě. Tuto
činnost smí provádět pouze osoba ZNALÁ ve smyslu platných vyhlášek o způsobilosti k činnostem.
• Nepoužívejte reektor bez ochranného skla.
• Ochrana před nebezpečným dotykovým napětím je zajištěna„nulováním“.
Nevyhazujte elektrické spotřebiče jako netříděný komunální odpad, použijte sběrná místa tříděného odpadu. Pro aktu-
ální informace o sběrných místech kontaktujte místní úřady. Pokud jsou elektrické spotřebiče uložené na skládkách od-
padků, nebezpečné látky mohou prosakovat do podzemní vody a dostat se do potravního řetězce a poškozovat vaše
zdraví.
Emos spol. s r.o. prohlašuje, že LED reektorové svítidlo SMD + PIR SENZOR je ve shodě se základními požadavky a dalšími
příslušnými ustanoveními směrnice. Zařízení lze volně provozovat v EU. Prohlášení o shodě lze najít na webových stránkách
http://www.emos.eu/download.
SK | LED reektorové svietidlo SMD + PIR SENZOR
LED reektor je určený na montáž na pevný podklad do vonkajších i vnútorných priestorov.
Krytie: IP54 – pre vonkajšie prostredie
PIR senzor - parametre:
Doba zopnutia: min. 10 s ±5 s – max. 10 min ±1 min
Detekčný uhol: 120°
Citlivosť na svetlo: 5 lux -> 2 000 lux (nastaviteľné)
Detekčný dosah: 5–10 m
Detekčná pohybová rýchlosť: 0,6–1,5 m/s
Nastavenie PIR senzora:
Snímaný priestor je možné nastaviť pohybmi doprava a doľava.
Regulácia citlivosti na svetlo
Regulácia, pri akej intenzite svetla má prebehnúť zopnutie, sa nastavuje pomocou ovládača A (viď obr. 4).
Doba zopnutia
Dĺžka doby, počas ktorej bude napr. svietidlo svietiť, sa nastavuje pomocou ovládača B (viď obr. 4).
Detekčný dosah
Vzdialenosť, na ktorú čidlo reaguje na pohyb, sa nastavuje pomocou ovládača C.
Montáž
Reektor pevne pripevnite na pevný podklad napr. na stenu viď. obr. 1, 2, 3.
Montážna výška 2,3–3 m.
Pripojte napájací kábel pre pripojenie k napájacej sieti 220–240 V~.
Pripojovaný vodič nesmie byť v dobe montáže reektoru pripojený na napájacej sieti. Pripojenie napájacieho kábla k reektoru
môže vykonávať iba pracovník s kvalikáciou podľa vyhlášky č. 50/1978 Sb., v platnom znení, minimálne pracovník znalý podľa
§ 5 vyhlášky č. 50/1978 Sb., v platnom znení.
Nasmerujte svit reektoru podľa obr. 1, 2.

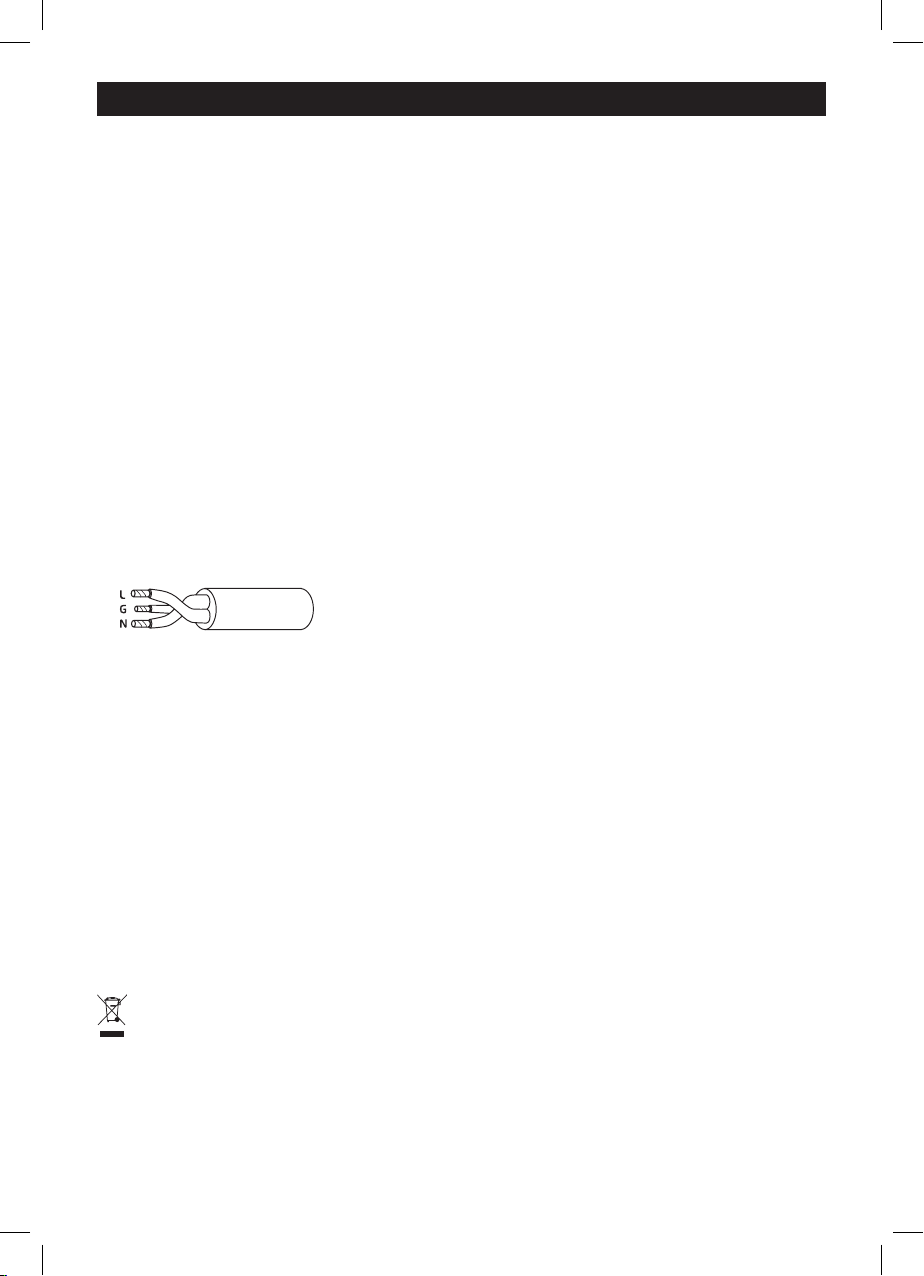

L - hnedá - pracovný vodič (live)
G - zelenožltá - ochranný vodič (ground)
N - modrá - stredný vodič (neutral)
Pokyny pre údržbu:
Pred začiatkom údržby svietidlo vypnite a počkajte, kým sa ochladí.

6
Na čistenie používajte vlhkú jemnú handričku.
Nikdy svietidlo neponárajte do vody alebo inej tekutiny.
Počas údržby dodržujte všeobecné pravidlá pre bezpečnosť práce a buďte obzvlášť opatrní.
UPOZORNENIE
• Reektor je vhodný výhradne pre pevnú montáž.
• Zachovajte minimálnu vzdialenosť 1 m medzi reektorom a predmetom alebo plochou, ktorú osvetľujete.
• Ak umiestňujete reektor pod zastrešenie, zachovajte medzi vrchnou stranou reektora a spodnou stranou zastrešenia
minimálnu vzdialenosť 0,2 m.
• Pri použití reektoru na horľavej ploche dodržte predošlé pokyny.
• Reektor je možné pripojiť iba do elektrickej siete, ktorej inštalácia a istenie odpovedá platným normám.
• Pred akýmkoľvek zásahom do svietidla alebo vykonávaním údržby a servisu je nutné reektor odpojiť od elektrickej siete.
Túto činnosť môže vykonávať iba osoba ZNALÁ v zmysle platných vyhlášok o spôsobilosti k činnostiam.
• Nepoužívajte reektor bez ochranného skla.
• Ochrana pred nebezpečným dotykovým napätím je zaistená„nulovaním“.
Nevyhadzujte elektrické spotrebiče ako netriedený komunálny odpad, použite zberné miesta triedeného odpadu. Pre
aktuálne informácie o zberných miestach kontaktujte miestne úrady. Pokiaľ sú elektrické spotrebiče uložené na skládkach
odpadkov, nebezpečné látky môžu presakovať do podzemnej vody a dostať sa do potravinového reťazca a poškodzovať
vaše zdravie.
EMOS spol. s r.o. prehlasuje, že LED reektorové svietidlo SMD + PIR SENZOR je v zhode so základnými požiadavkami a ďalšími
příslušnými ustanoveniami smernice. Zariadenie je možné voľne prevádzkovať v EÚ. Prehlásenie o zhode možno nájsť na we-
bových stránkach http://www.emos.eu/download.
PL | Naświetlacz LED SMD + CZUJNIK PIR
Naświetlacz LED jest przeznaczony do użytku wewnątrz pomieszczeń oraz na zewnątrz.
Stopień ochrony: IP54 – na zewnątrz pomieszczeń
Czujnik PIR - parametry:
Czas włączenia: min. 10 s ±5 s – maks. 10 min ±1 min
Kąt widzenia: 120°
Czułość na światło: 5 luksów - > 2 000 luksów (regulowane)
Zasięg detekcji: 5–10 m
Wykrywana prędkość ruchu 0,6–1,5 m/s
Ustawienie czujnika PIR:
Kontrolowaną przestrzeń można regulować ruchami w prawo i w lewo.
Regulacja czułości na światło
Regulacja, przy jakiej intensywności światła ma się odbyć włączenie, odbywa się za pomocą pokrętła A (patrz: rys. 4).
Czas włączenia
Długość czasu, w którym na przykład świeci światło, ustawia się za pomocą pokrętła B (patrz: rys. 4)
Zasięg detekcji
Odległość, przy której czujnik reaguje na ruch, reguluje się za pomocą pokrętła C.
Montaż
Reektor należy mocno przymocować do stabilnej powierzchni zgodnie z obrazkami g. 1 do g. 3.
Wysokość montażowa 2,3–3 m.
Na tylnej stronie reektora należy odkręcić plastikową pokrywę na pudełku z listwą zaciskową i przyłączyć kabel zasilający
do przyłącza sieci zasilającej 220–240 V~.
Podłączany przewód nie może być w trakcie montażu podłączony do sieci zasilającej 220–240V~. Przyłączenie kabla zasilającego
do reektora może wykonać pracownik posiadający odpowiednie kwalikacje.
Świtło reektora należy ustawić wg rysunku g. 1, g. 2.
L – brązowy – przewód fazowy (czynny)
G – żółto-zielony – przewód ochronny (uziemienie)
N – niebieski – przewód zerowy (neutralny)
Zalecenia do konserwacji:
Przed rozpoczęciem konserwacji naświetlacz należy wyłączyć i poczekać, aż wystygnie.
Do czyszczenia stosujemy wilgotną, delikatną ściereczkę.
Naświetlacza nigdy nie zanurzamy do wody albo do innych cieczy.
Podczas konserwacji przestrzegamy ogólnych zasad bezpieczeństwa pracy i zachowujemy szczególną ostrożność.

7
UWAGA
• Naświetlacz jest przystosowany jedynie do stabilnego montażu.
• Należy zachować minimalną odległość 1m pomiędzy naświetlaczem, a przedmiotem lub powierzchnią, która ma być
oświetlana.
• W przypadku, gdy naświetlacz będzie umieszczany pod zadaszeniem należy zachować minimalna odległość 0,2 m pomiędzy
górną częścią naświetlacza, a zadaszeniem.
• Wprzypadku używania naświetlaczawpobliżu powierzchniłatwopalnychnależy stosować siędopowyższychzasadpostępowania.
• Naświetlacz można podłączyć tylko do takiej sieci elektrycznej, której wykonanie i zabezpieczenia odpowiadają obowiązującym
normom.
• Przed jakąkolwiek ingerencją do oprawy albo przed wykonaniem konserwacji i serwisu, naświetlacz należy odłączyć od
sieci elektrycznej. Tę czynność może wykonać tylko osoba przyuczona, zgodnie z postanowieniami aktualnych przepisów
o kwalikacjach zawodowych.
• Nie wolno korzystać z naświetlacza bez szyby ochronnej.
• Ochrona przed niebezpiecznym napięciem dotykowym jest zrealizowana przez tzw.„zerowanie”.
Zgodnie z przepisami Ustawy o ZSEiE zabronione jest umieszczanie łącznie z innymi odpadami zużytego sprzętu ozna-
kowanego symbolem przekreślonego kosza. Użytkownik, chcąc pozbyć się sprzętu elektronicznego i elektrycznego, jest
zobowiązany do oddania go do punktu zbierania zużytego sprzętu. W sprzęcie nie znajdują się składniki niebezpieczne,
które mają szczególnie negatywny wpływ na środowisko i zdrowie ludzi.
Emos spol. s r.o. oświadcza, że wyrób Naświetlacz LED SMD + CZUJNIK PIR jest zgodny z wymaganiami podstawowymi i innymi,
właściwymi postanowieniami dyrektywy. Urządzenie można bez ograniczeń użytkować w UE. Deklaracja zgodności znajduje
się na stronach internetowych http://www.emos.eu/download.
HU | SMD LED reektor + mozgásérzékelő
A beltéri és kültéri használatra tervezett LED reektort szilárd talajra kell helyezni.
IP54 védettség – kültéri használatra
A PIR mozgásérzékelő jellemzői:
Késleltetés: min. 10 mp ± 5 mp – max. 10 perc ± 1 perc
Érzékelési szög: 120°
Környezeti fényerősség: 5 lux –> 2 000 lux (beállítható)
Érzékelési távolság: 5–10 m
Érzékelt mozgási sebesség: 0,6–1,5 m/s
A PIR mozgásérzékelő beállítása:
Az érzékelési mező beállításához állítsa balra vagy jobbra a mozgásérzékelő kapcsolóját.
A környezeti fényerősség (azaz az érzékenység) beállítása
Az A gombbal adható meg, hogy az érzékelő milyen környezeti fényerősség mellett kapcsolja be a készüléket (lásd a 4. ábrát).
Késleltetés
A B gombbal állítható be a lámpa késleltetése (lásd a 4. ábrát).
Érzékelési tartomány
A C vezérlővel állítható be az a távolság, amelyen belül az érzékelő reagál a mozgásra.
Szerelés
A reektort szorosan rögzítse szilárd alapra pl. falra, lásd az ábrát alább.
Beszerelési magasság: 2,3–3 m.
A reektor hátoldalán vegye le a műanyag fedőt a kapcsolótábla dobozkájáról és csatolja a tápvezetéket a 220–240V~ hálózatra.
A tápvezetéket a reektor szerelése alatt tilos a 220–240 V~ hálózathoz csatolni. Figyelem! A termék üzembe helyezését csak
szakember végezheti!
Az élet- és balesetvédelmi szabályok be nem tartásáért, illetve a hibás szerelésből adódó esetleges sérülésért, a termékek
károsodásáért semmilyen felelősséget nem vállalunk.
A reektorfényt irányítsa a g. 1, g. 2 ábr. megfelelően.
L – barna – fázis
G – zöld-sárga – földelés
N – kék – nullvezető
Karbantartási útmutató:
Karbantartási munkák előtt kapcsolja le a lámpát, és várja meg, míg lehűl.
Enyhén nedves, puha kendővel tisztítsa meg.
Soha ne merítse a lámpát vízbe vagy más folyadékba.
A karbantartás során tartsa be a foglalkozásbiztonsági szabályokat, és igen körültekintően járjon el.

8
FIGYELEM
• A reektor kizárólag x rögzítésre alkalmas.
• A 220–240V~ hálózathoz történő csatlakoztatás előtt győződjön meg arról, hogy a csatlakozóvezeték nincs feszültség alatt.
A műveletet csak illetékes személy végezheti el.
• Tartson legalább 1 méter távolságot a készülék és a megvilágítani kívánt tárgy vagy felület között.
• Ha a reektort tető alá helyezi, hagyjon legalább 0,2 m távolságot a reektor teteje és a tető alja között.
• Ne használja a reektort a védőüveg nélkül.
• A veszélyes érintési feszültség elleni védelem„földeléssel”biztosított.
Az elektromos készülékeket ne dobja a vegyes háztartási hulladék közé, használja a szelektív hulladékgyűjtő helyeket. A
gyűjtőhelyekre vonatkozó aktuális információkért forduljon a helyi hivatalokhoz. Ha az elektromos készülékek a hulladék-
tárolókba kerülnek, veszélyes anyagok szivároghatnak a talajvízbe, melyek így bejuthatnak a táplálékláncba és veszélyez-
tethetik az Ön egészségét és kényelmét.
Az Emos spol s.r.o. kijelenti, hogy az SMD LED reektor + mozgásérzékelő megfelel az irányelv alapvető követelményeinek és
egyéb vonatkozó rendelkezéseinek. A készülék az EU teljes területén használható. A megfelelőségi nyilatkozat letölthető az
alábbi honlapról: http://www.emos.eu/download.
SI | LED reektor SMD + PIR SENZOR
LED reektor je namenjen za zunanje in notranje prostore in pritrditev na trdno podlago.
Stopnja zaščite: IP54 – za zunanje okolje
PIR senzor – parametri:
Zakasnitev: min. 10 s ±5 s – max. 10 min ±1 min
Kot zaznavanja: 120°
Svetlobna občutljivost: 5 lux -> 2 000 lux (nastavljivo)
Območje zaznavanja: 5–10 m
Območje hitrosti zaznavanja: 0,6–1,5 m/s
Nastavitev PIR senzorja:
Polje zaznavanja je mogoče nastaviti s premikanjem senzorja na levo in na desno.
Prilagoditev svetlobne občutljivosti
Prilagoditev, pri kakšni intenzivnosti svetlobe naj se senzor sproži, se nastavlja s pomočjo upravljalnika A (glej sliko 4).
Čas vklopa
Čas vklopa, kako dolgo bo npr. svetilka vklopljena, se nastavlja s pomočjo upravljalnika B (glej sliko 4).
Območje zaznavanja
Razdalja, v kateri se senzor odziva na gibanje, se nastavlja s pomočjo upravljalnika C.
Montaža
Reektor trdno pritrdite na trdo podlago, npr. na zid: glej. sliko spodaj.
Višina namestitve 2,3–3 m.
Na hrbtni strani reektorja odvijte pokrovček iz umetne mase na omarici z vezno letvico in priključite napajalni kabel za povezavo
z napajalnim omrežjem 220–240 V~.
Priključni vodnik ne sme biti v času montaže reektorja priključen na napajalno omrežje 220–240 V~. Priključitev napajalnega
kabla na reektor sme izvesti samo pooblaščena oseba.
Reektor usmerite v skladu s sliko g. 1, g. 2.
L – rjava – fazni vodnik (live)
G – zeleno-rumena – zaščitni vodnik (ground)
N – modra – sredinski vodnik (neutral)
Navodila za vzdrževanje:
Pred začetkom vzdrževanja svetilko izklopite in počakajte, dokler se ne ohladi.
Za čiščenje uporabljajte vlažno no krpo.
Svetilke nikoli ne potapljajte v vodo ali druge tekočine.
Med vzdrževanjem upoštevajte splošna pravila za varstvo pri delu in bodite posebej previdni.
OPOZORILO
• Reektor je primeren izključno za ksno montažo.
• Upoštevajte minimalno razdaljo 1 m med reektorjem in predmetom ali površino, ki jo želite osvetljevati.
• Če nameščate reektor pod strešno konstrukcijo, upoštevajte minimalno razdaljo 0,2 m, merjeno od zgornje strani reektorja
• do spodnje strani strešne konstrukcije.
• Pri uporabi reektorja na vnetljivi površini upoštevajte prej navedena navodila.
• Reektor se lahko priključi samo v električno omrežje, katerega instalacija in varovanje ustreza veljavnim standardom.
• Pred kakršnimkoli posegom v svetilo ali vzdrževanjem in servisiranjem je potrebno odklopiti reektor od električnega omrežja.

9
• Le-to lahko izvede samo POOBLAŠČENA oseba v smislu veljavnih uredb o sposobnosti za posamezne dejavnosti.
• Brez zaščitnega stekla reektorja ne uporabljajte.
• Zaščita pred nevarno napetostjo dotika je zagotovljena z„ničenjem“.
Električnih naprav ne odlagajte med mešane komunalne odpadke, uporabljajte zbirna mesta ločenih odpadkov. Za aktu-
alne informacije o zbirnih mestih se obrnite na krajevne urade. Če so električne naprave odložene na odlagališčih odpad-
kov, lahko nevarne snovi pronicajo v podtalnico, pridejo v prehransko verigo in škodijo vašemu zdravju.
Emos spol.s r.o. izjavlja, da sta LED reektor SMD + PIR SENZOR v skladu z osnovnimi zahtevami in drugimi z njimi povezanimi
določbami direktive. Naprava se lahko prosto uporablja v EU. Izjava o skladnosti je del navodil ali pa jo lahko najdete na spletnih
straneh http://www.emos.eu/download.
RS|HR|BA|ME | LED reektor SMD + PIR SENZOR
LED reektor namijenjen je za upotrebu na otvorenom i zatvorenom te instalaciju na čvrstom tlu.
Zaštita od ulaska IP54 – za upotrebu na otvorenom
PIR senzor – specikacija:
Vremenska odgoda: min. 10 s ±5 s – maks. 10 min ±1 min
Kut otkrivanja: 120°
Ambijentalno svjetlo: 5 luksa –> 2 000 luksa (prilagodljivo)
Udaljenost otkrivanja: 5–10 m
Brzina otkrivanja pokreta: 0,6–1,5 m/s
Postavka PIR senzora:
Područje otkrivanja može se postaviti pomicanjem prekidača senzora pokreta ulijevo i udesno.
Prilagodba ambijentalnog svjetla (osjetljivost)
Možete odabrati pri kojoj će se razini osvijetljenosti senzor uključiti pritiskom gumba A (pogledajte sliku br. 4).
Vremenska odgoda
Vremensku odgodu svjetiljke možete prilagoditi putem gumba B (pogledajte sliku br. 4)
Domet otkrivanja
Udaljenost na kojoj senzor reagira na pokret može se postaviti pomoću komande C.
Montaža
Reektor čvrsto pričvrstite na čvrstu podlogu, npr. na zid – vidi sl. 1, 2, 3.
Montažna visina 2,3–3 m.
Priključite kabel napajanja za uključenje u mrežu napajanja 220–240 V~.
Priključeni vodič tijekom montaže reektora ne smije biti uključen u mrežu napajanja. Povezivanje priključnog kabla sa reek-
torom smije biti izvršeno samo od strane ovlašćene osobe.
Usmjerite sjaj reektora prema sl. 1, 2.
L – smeđa – radni vodič (live)
G – žuto-zelena – zaštitni vodič (ground)
N – plava – srednji vodič (neutral)
Upute za održavanje:
Prije održavanja isključite svjetiljku i pričekajte da se ohladi.
Očistite mekom navlaženom krpom.
Svjetiljku ne uranjajte u vodu ili druge tekućine.
Tijekom održavanja se pridržavajte općeniti pravila za sigurnost na radu i budite iznimno oprezni.
UPOZORENJE
• Reektor je namijenjen isključivo za ugradnju na čvrste podloge.
• Prije priključivanja na napon 220–240 V~ provjerite da priključni kabel nije pod naponom. Ovu radnju smije izvršiti isključivo
ovlaštena osoba.
• Pridržavajte se minimalne udaljenosti od 1 m između uređaja i predmeta ili površine koju želite osvijetliti.
• Ako reektor postavljate ispod krova, ostavite minimalno 0,2 m prostora između vrha reektora i dna krova.
• Ne upotrebljavajte reektor bez zaštitnog stakla.
• Zaštitu od opasnog kontaktnog napona osigurava„uzemljenje”.
Ne bacajte električne uređaje kao nerazvrstani komunalni otpad, koristite centre za sakupljanje razvrstanog otpada. Za
aktualne informacije o centrima za sakupljanje otpada kontaktirajte lokalne vlasti. Ako se električni uređaji odlože na
deponije otpada, opasne materije mogu prodrijeti u podzemne vode i ući u lanac ishrane i oštetiti vaše zdravlje.
Emos spol s.r.o. izjavljuje da su uređaj LED reektor SMD + PIR SENZOR sukladni osnovnim zahtjevima i ostalim važećim
odredbama Direktive. Upotreba uređaja dopuštena je u zemljama članicama EU. Izjava o sukladnosti nalazi se na adresi
http://www.emos.eu/download.

10
DE | LED Reektor SMD + PIR SENSOR
Der LED-Reektor ist zur Montage an einen festen Untergrund im Innen- und Außenbereich bestimmt.
Abdeckung: IP54 – für den Außenbereich
PIR Sensor – Parameter:
Umschaltzeit: min. 10 s ±5 s – max. 10 min ±1 min
Erfassungswinkel: 120°
Lichtempndlichkeit: 5 lux -> 2 000 lux (einstellbar)
Erfassungsreichweite: 5–10 m
Erkennbare Bewegungsgeschwindigkeit: 0,6–1,5 m/s
Einstellung des PIR-Sensors:
Der überwachte Bereich kann durch Bewegungen nach rechts und nach links eingestellt werden.
Regelung der Lichtempndlichkeit
Die Regelung, bei welcher Lichtintensität die Schaltung erfolgen soll, wird mit dem Regler A vorgenommen (siehe Abb. 4).
Umschaltzeit
Die Zeit, über welche z.B. die Leuchte leuchten wird, wird mit dem Regler B eingestellt (siehe Abb. 4).
Erfassungsreichweite
Die Reichweite, über welche der Sensor auf die Bewegung reagiert, wird mit dem Regler C eingestellt.
Montage
Befestigen Sie den Reektor fest an eine feste Grundlage, z.B. an die Wand – siehe Abb. 1, 2, 3.
Montagehöhe 2,3–3 m.
Schrauben Sie die Kunststoabdeckung an der Schachtel mit der Klemmleiste an der hinteren Seite des Reektors ab und
schließen Sie den Stromleiter für den Anschluss ins Stromnetz 220–240 V~ an.
Der anzuschließende Stromleiter darf während der Montage des Reektors nicht ans Stromnetz angeschlossen werden. Das
Anschließen des Stromleiters an den Reektor darf nur eine qualizierte Person.
Richten Sie das Licht des Reektors nach Abb. 1, 2.
L – braun – Arbeitsleiter (live)
G – grüngelb – Schutzleiter (ground)
N – blau – Mittenleiter (neutral)
Pegehinweise:
Schalten Sie den Leuchtkörper vor der Wartung aus und warten Sie, bis er sich abgekühlt hat.
Verwenden Sie einen weichen feuchten Lappen zum Reinigen.
Tauchen Sie den Leuchtkörper niemals in Wasser oder eine andere Flüssigkeit ein.
Halten Sie während der Wartung die Arbeitsschutzregeln ein und seien Sie besonders vorsichtig.
HINWEIS
• Der Halogen-Strahler ist ausschließlich zur Festmontage geeignet.
• Halten Sie einen Abstand von mind. 1 m zwischen dem Reektor und dem Gegenstand oder der zu beleuchtenden Fläche ein.
• Falls Sie den Halogen-Strahler unter einer Überdachung befestigen, ist ein Mindestabstand von 0,2 m zwischen der Reek-
toroberkante und der Dachunterkante einhalten werden.
• Halten Sie bei der Verwendung des Halogen-Strahlers auf einer brennbaren Fläche die dvorstehenden Hinweise ein.
• Der Reektor darf nur an ein Stromnetz angeschlossen werden, dessen Installation und Sicherung den geltenden Normen
entspricht.
• Vor jedem Eingri bzw.Wartung und Service des Leuchtkörpers muss der Halogen-Strahler vom Stromnetz getrennt werden.
Dies darf nur von einer SACHKUNDIGEN Person im Sinn der geltenden Verordnungen in Bezug auf die Eignung für diese
Tätigkeiten erfolgen.
• Verwenden Sie den Halogen-Strahler nicht ohne das Schutzglas.
• Der Schutz vor gefährlicher Berührungsspannung ist durch die Schutzerdung gewährleistet.
Die Elektroverbraucher nicht als unsortierter Kommunalabfall entsorgen, Sammelstellen für sortierten Abfall bzw. Müll
benutzen. Setzen Sie sich wegen aktuellen Informationen über die jeweiligen Sammelstellen mit örtlichen Behörden in
Verbindung. Wenn Elektroverbraucher auf üblichen Mülldeponien gelagert werden, können Gefahrstoe ins Grundwas-
ser einsickern und in den Lebensmittelumlauf gelangen, Ihre Gesundheit beschädigen und Ihre Gemütlichkeit verderben.
Die Firma Emos spol. s.r.o erklärt, dass LED Reektor SMD + PIR SENSOR mit den Grundanforderungen und den weiteren
dazugehörigen Bestimmungen der EU-Richtlinie konform ist. Das Gerät kann innerhalb der EU frei betrieben werden. Die
Konformitätserklärung nden Sie auf folgender Webseite: http://www.emos.eu/download.
