Endress+Hauser Nivotester FTC325 User manual

3-WIRE
FTC325
KA222F/00/A6/05.10
71115343
Operating Instructions
Nivotester FTC325 3-WIRE
de - Füllstandgrenzschalter mit 3-Draht-Technik
en - Level Limit Switch with 3-wire technic
fr - Détecteur de niveau en technique 3 fils
es - Detector de nivel con electrónicas a 3 hilos
it - Interruttore di livello tecnica a 3 fili
nl - Niveauschakelaar met 3-draads techniek

2Endress+Hauser
de - Inhalt
Sicherheitshinweise 4
Geräte-Identifikation 6
Zweipunktsteuerung 8
Messeinrichtung 9
Einbau 10
Anschluss 13
Frontplatte öffnen 17
Einstellungen 18
Schaltpunktverschiebung zur
Ansatzkompensation 22
Abgleich 28
Fehlersuche 34
Ergänzende Dokumentation 40
"Achtung!
= verboten;
führt zu fehlerhaftem Betrieb
oder Zerstörung.
en - Contents
Notes on Safety 4
Device Identification 6
Two-point control 8
Measuring system 9
Installation 10
Connection 13
Opening the front panel 17
Setting-up 18
Switch point offset for
build-up compensation 23
Calibration 28
Trouble-shooting 35
Supplementary Documentation 40
"Caution!
= forbidden;
leads to incorrect operation
or destruction.
fr - Sommaire
Conseils de sécurité 4
Désignation de l’appareil 6
Régulation entre deux points 8
Ensemble de mesure 9
Montage 10
Raccordement 13
Ouvrir la plaque frontale 17
Réglage 18
Déplacement du point de
commutation pour compensation
de colmatage 24
Etalonnage 28
Recherche de défauts 36
Documentation complémentaire 40
"Attention!
= interdit; peut provoquer
des dysfonctionnements
ou la destruction.

Endress+Hauser 3
es - Indice
Notas sobre seguridad 5
Identificación del equipo 6
Control entre dos puntos 8
Sistema de medida 9
Montaje 10
Conexiones 13
Abrir el panel frontal 17
Ajuste 18
Desplazamiento del punto de
conmutación para compensación
de adherencias 25
Calibración 28
Identificación de fallos 37
Documentación adicional 40
"Atención!
= Prohibido; peligro
de mal funcionamiento
o de destrucción.
it - Indice
Note sulla sicurezza 5
Identificazione dello strumento 6
Per il controllo su due punti 8
Sistema di misura 9
Montaggio 10
Collegamenti 13
Aprendo il pannello frontale 17
Messa in marcia 18
Posizione del commutatore per
la compensazione dei depositi 26
Calibrazione 28
Individuazione e eliminazione
delle anomalie 38
Documentazione supplementare 40
"Attenzione!
= Vietato;
pericolo
di malfunzionamento
o di distruzione.
nl - Inhoud
Veiligheidsinstructies 5
Instrument-identificatie 6
2-puntsregeling 8
Meetopstelling 9
Inbouw 10
Aansluiting 13
Frontplaat openen 17
Instellingen 18
Schakelpuntverschuiving t. b. v.
aangroeicompensatie 27
Afregeling 28
Fout zoeken 39
Aanvullende documentatie 40
"Opgelet!
= verboden;
leidt tot foutieve werking
of storing.

4Endress+Hauser
de - Sicherheitshinweise
Der Nivotester FTC325 3-WIRE
darf nur als Messumformer-
Speisegerät für Grenzschalter von
Endress+Hauser mit 3-Draht-
Technik verwendet werden.
Bei unsachgemäßem Einsatz
können Gefahren von ihm
ausgehen.
Das Gerät
darf nur von
qualifiziertem und
autorisiertem Fachpersonal
unter strenger Beachtung dieser
Betriebsanleitung,
der einschlägigen Normen,
der gesetzlichen Vorschriften
und der Zertifikate (je nach
Anwendung) eingebaut,
angeschlossen, in Betrieb
genommen und gewartet werden.
en - Notes on Safety
The Nivotester FTC325 3-WIRE
may only be used as a measuring
transmitter power supply for
Endress+Hauser limit switches
with 3-wire technic.
If used incorrectly it is possible that
application-related dangers may
arise.
The level limit device may be
installed, connected,
commissioned, operated and
maintained
by qualified and
authorised personnel only
,
under strict observance of
these operating instructions,
any relevant standards,
legal requirements, and,
where appropriate, the certificate.
fr - Conseils de sécurité
Le Nivotester FTC325 3-WIRE
doit exclusivement être utilisé
comme alimentation de
transmetteur pour détecteurs de
niveau Endress+Hauser en
technique 3 fils.
Il peut être source de danger en cas
d’utilisation non conforme aux
prescriptions.
L’appareil ne doit être installé,
raccordé, mis en service et
maintenu
que par un personnel
qualifié et autorisé
, qui tiendra
compte des indications contenues
dans la présente mise en service,
des normes en vigueur
et des certificats disponibles
(selon l’application).

Endress+Hauser 5
es - Notas sobre seguridad
El Nivotester FTC325 3-WIRE
debe utilizarse únicamente como
fuente de alimentación de
detectores de nivel
Endress+Hauser con señales de
3 hilos.
Su empleo inapropiado puede
resultar peligroso.
El equipo deberá ser montado,
conectado, instalado y mantenido
única y
exclusivamente por
personal cualificado y
autorizado
, bajo rigurosa
observación de las presentes
instrucciones de servicio,
de las normativas y
legislaciones vigentes,
así como de los certificados
(dependiendo de la aplicación).
it - Note sulla sicurezza
Il Nivotester FTC325 3-WIRE
può
essere utilizzato solo in
collegamento con inserti
elettronici
Endress+Hauser in
tecnica
trifilare.
Un’installazione non corretta può
determinare pericolo.
Lo strumento FTC325 3-WIRE
deve essere montato, connesso,
messo in funzione ed operato
solamente da personale
qualificato ed autorizzato
,
sotto la stretta osservazione delle
presenti norme di istallazione e
manutenzione e
delle ulteriori norme,
regolamenti, disposizioni legali e,
dove richiesto,
dei certificati appropriati.
nl - Veiligheidsinstructies
De Nivotester FTC325 3-WIRE
mag alleen als meetversterker/
voeding voor niveauschakelaars
met 3-draads techniek, van
Endress+Hauser worden gebruikt.
Indien niet correct gebruikt
kunnen gevaarlijke situaties
ontstaan.
Het instrument alleen door
gekwalificeerd en
geautoriseerd personeel
laten
inbouwen, aansluiten, in bedrijf
nemen en onderhouden.
Neem de instructies in deze
Inbedrijfstellingsvoorschriften
de desbetreffende normen,
de wettelijke voorschriften en
eventuele certificaten in acht.

6Endress+Hauser

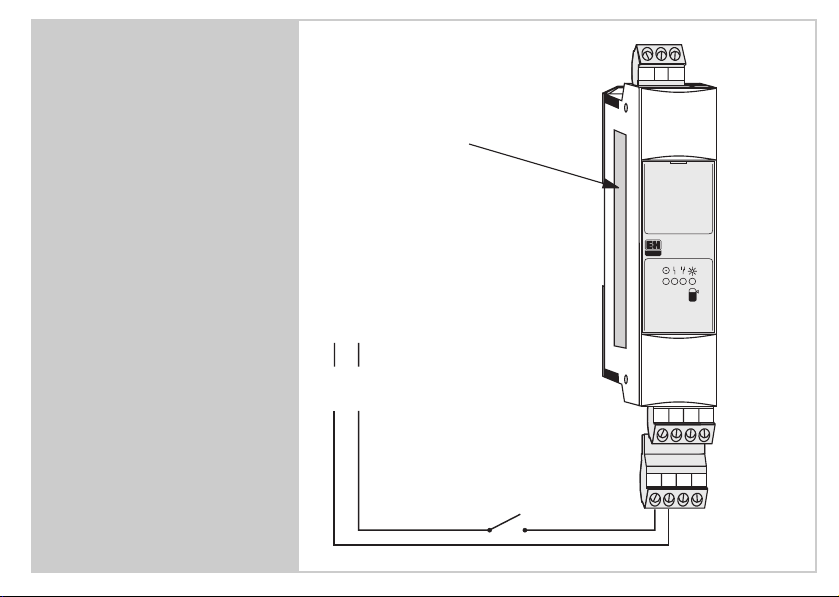

de - Geräte-Identifikation
en - Device Identification
fr - Désignation de l’appareil
es - Identificación del equipo
it - Identificazione dello
strumento
nl - Instrument-identificatie
26
ENDRESS+HAUSER NIVOTESTER FTC325-######
!
!
16 23
27
A +
11
–
24 28
B –
CH1 RS485
U=85...253 V AC 50/60 Hz P ,xx W£X
2
N
DMT 02 AT II (1) GD [E Um = 253 V
1
L1
250 V AC, 2 A, 500 VA (cos =0,7)j0°C££Tamb +50°C
0°C££Tamb +50°C
40VDC,2A,80W
2215 12
+
CH1
i
A
F
S
Y
2
9
CSA General Purpose
EN 60715 35-7.5TH
EN 60715 35-15TH
22.5 mm
*2 *2
*1
3-WIRE
3-WIRE
FTC325
Ex ia IIC
TIIS

Endress+Hauser 7
A
B
Y
3
9
1
9
1
U~ 85 V…253 V , 50/60 Hz
U~ 20 V… 30V ,U–20V… 60V
(AC)
(AC) (DC)
CH1
...
ohne / without / sans / sin / senza / zonder
andere / others / autres / otros / altri / andere
*1
*1
*2
*2 *2 *2
17 15 16
Messstelle (TAG) / repérage (TAG) /
etiqueta (TAG) / targhette (TAG) / meetplaats (TAG)
Tagging (TAG) /

8Endress+Hauser

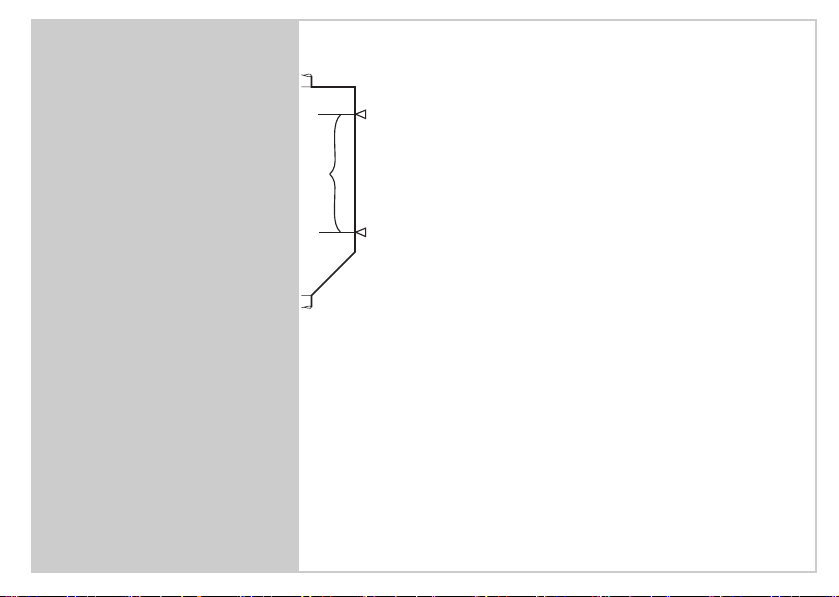

de - Δs = Zweipunktsteuerung
(Pumpensteuerung)
en - Δs = Two-point control
(Pump control)
fr - Δs = Régulation entre deux
points
(Commande de pompe)
es - Δs = Control entre dos puntos
(Control de bomba)
it - Δs = Per il controllo su due
punti
(Controllo delle pompe)
nl - Δs = 2-puntsregeling
(Pompsturing)
Der Nivotester kann auch zur Steuerung, z. B. einer Pumpe
eingesetzt werden, wobei der Ein- und Ausschaltpunkt durch
den Schaltzustand der eingebauten Sensoren (MAX und MIN)
gesteuert wird.
The Nivotester can also be used to control a pump, for
example. In such instances, the switch-on and switch-off
points are controlled by the switching state of the installed
sensors (MAX and MIN).
Le Nivotester peut également être utilisé pour la commande,
p. ex. d'une pompe, le point d'enclenchement et de coupure
étant piloté par l'état de commutation des capteurs intégrés
(MAX et MIN).
Il Nivotester può anche essere utilizzato per controllare ad
esempio una pompa. In tali casi, i punti di attivazione e
disattivazione sono controllati dallo stato di attivazione dei
sensori installati (MAX e MIN).
De Nivotester kan ook voor regeling, bijv. van een pomp
worden gebruikt, waarbij het in- en uitschakelpunt door de
schakeltoestand van de ingebouwde sensoren (MAX en MIN)
wordt aangestuurd.
El Nivovester también se puede utilizar para controlar, por
ejemplo, una bomba. En este caso, los puntos de activación
y desactivación se controlan mediante el estado de
conmutación de los sensores instalados (MAX y MIN).
MAX
MIN
Ds

Endress+Hauser 9
MAX
MIN
3-WIRE
FTC325
U
1
2
Δs
CH1
12
Koaxialkabel
Coaxial cable
Câble coaxial
Cable coaxial
Cavo coassiale
Coaxkabel
EC61
123456

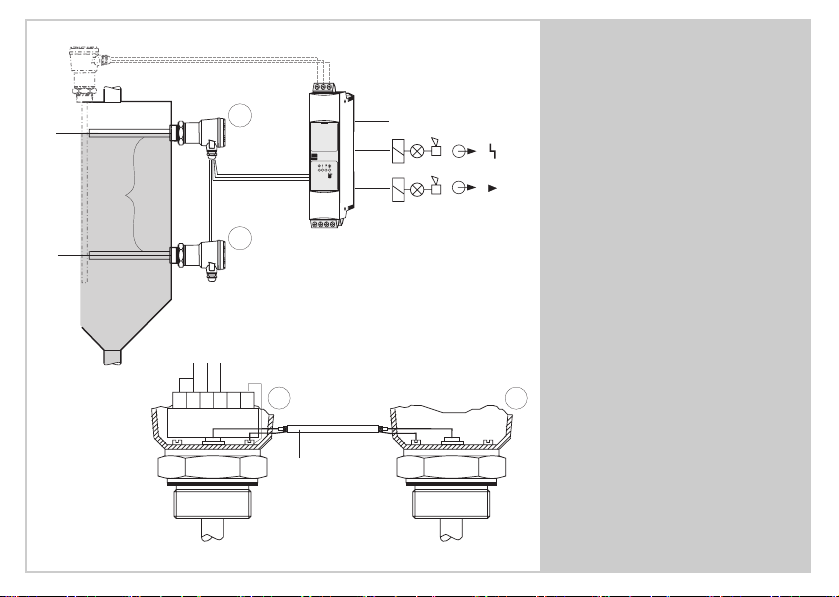

de - Messeinrichtung
Anwendungsbeispiel
en - Measuring system
Application example
fr - Ensemble de mesure
Exemple d’application
es - Sistema de medida
Ejemplo de aplicación
it - Sistema di misura
Esempio di applicazione
nl - Meetopstelling
Toepassingsvoorbeeld

10 Endress+Hauser
de - Einbau
Vor Beschädigung und
Witterung geschützt
en - Installation
Protected against damage and
weather
fr - Montage
Protéger contre les chocs et
les intempéries
es - Montaje
Protegido contra daños e
intemperie
it - Montaggio
Proteggere contro urti e
intemperie
nl - Inbouw
Tegen beschadigingen en
weersinvloeden beschermen
x2
x2
x1
x1
112 mm
95 mm
108 mm
min. IP65
E
X
EN 60715 35-7.5TH
EN 60715 35-15TH
FTC325
22.5 mm
3-WIRE
FTC325
100 mm = 3.94 in

Endress+Hauser 11
100 mm = 3.94 in
min.
50 mm
min.
50 mm
E
X
E X
E
X
min.
50 mm
de - Mindestabstände
en - Minimum separation
fr - Intervalle min. entre deux
appareils
es - Distancia mínima
it - Distanze minime
nl - Minimale afstand

12 Endress+Hauser

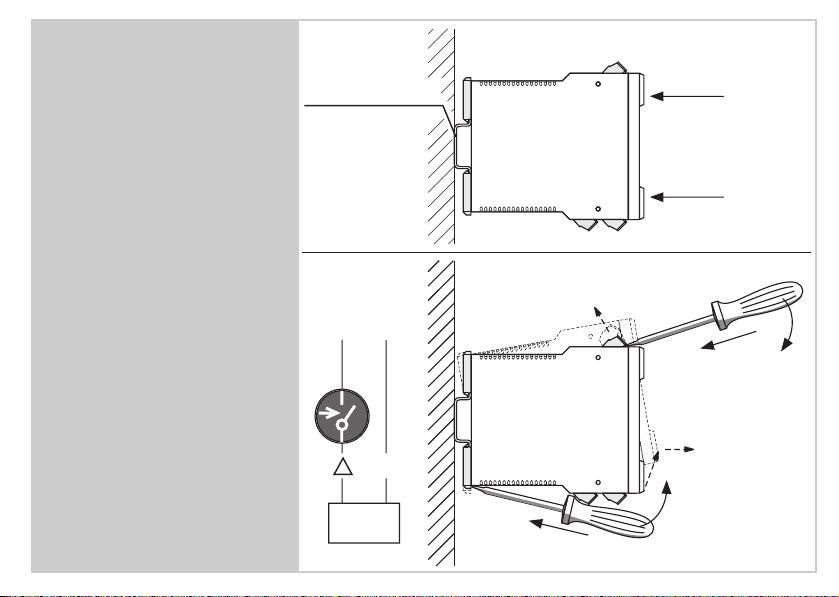

de - A: Montage auf Hutschiene
B: Demontage
1. Klemmenblöcke entfernen
2. Gerät abnehmen
en - A: Rail mounting
B: Dismantling
1. Remove the terminal blocks
2. Remove the unit
fr - A: Montage sur rail profilé
B: Démontage
1. Déconnecter les borniers
2. Oter l’appareil
es - A: Montaje en raíl
B: Desmontaje
1. Quitar los bornes de conexión
2. Quitar el instrumento
it - A: Montaggio su rotaia
B: Smontaggio
1. Togliere il blocchetto morsetti
2. Togliere lo strumento
nl - A: Railmontage
B: Uitbouw
1. Klemmenblok verwijderen
2. Instrument verwijderen
EN 60715 TH 35-7.5
EN 50715 TH 35-15
A
B1.
b
b
a
a2.
FTC325
0V
L1
L+
U~
–
N
L–
!

Endress+Hauser 13
1
2
15
16
Klemmen
vertauschen!
nicht
Do mix up the
terminals!
not
Ne pas intervertir
les bornes!
No cambie las
conexiones de la
bornas!
Non invertire i
morsetti!
Klemmen
verwisselen!
niet
4
5
6
17
3-WIRE
FTC325
11
12
13
de - Anschluss
Anordnung der Klemmen
en - Connection
Terminal arrangement
fr - Raccordement
Agencement des bornes
es - Conexiones
Asignación de terminales
it - Collegamenti
Ordinamento dei terminali
nl - Aansluiting
Klemmen positie

14 Endress+Hauser
de - Hilfsenergie
en - Power supply
fr - Alimentation
es - Alimentación
it - Alimentazione
nl - Voedingspanning
Typenschild beachten!
Note name plate!
Ver identificación!
Targhetta note!
Typeplaatje bekijken!
Tenir compte
de la plaque signalétique!
1
2
15
16
4
5
6
17
L–
N
N
U~ 85…253 V
50/60 Hz
U– 20… 60 V
U~ 20… 30 V
50/60 Hz
(AC)
(DC)
(AC)
L+
L1
L1
...
3-WIRE
FTC325
11
12
13

Endress+Hauser 15
FTC325 3-WIRE
11 12
Liquicap M (FTI51, FTI52)
Solicap M (FTI55, FTI56)
Solicap S (FTI77)
Solicap (FTC51, FTC52, FTC53)*
Multicap T*
Multicap Classic*
Multicap EA*
T12656**, T12892**
Nivotester
Hinweis / Note / Remarque / Note / Nota / Opmerking
+
–
+
–
3-WIRE
FTC325
S
13
123
S
34...
FEI53
anschließbare Sonden mit: / connectable probes with: /
sondes raccordables avec: / puntas de prueba
conectables con: / sonde raccordabili con: /
aansluitbare sondes met:
EC61
de - Anschluss der Messaufnehmer
en - Sensor connection
fr - Raccordement des capteurs
es - Conexión de sensor
it - Connessione sensore
nl - Aansluiting van de sensor
* Phase-out 2007
** Phase-out 2009

16 Endress+Hauser
de - Anschlusswerte der Relais
en - Output connection ...
fr - Raccordement des sorties ...
es - Conexión de la salida ...
it - Connessione d’uscita ...
nl - Aansluiting van de uitgangen ...
FTC325 3-WIRE
CH1
Grenzsignal / Limit signal /
Signal de seuil / Señal de límite /
Soglia d’intervento / Niveausignaal
Störung / Fault / Défaut /
Fallo / Guasto / Storing
456 17 15 16
U~
I~
P~
U...
I...
P...
max. 253 V
max. 2 A
max. 500 VA / cos 0.7
max. 40 V
max. 2 A
max. 80 W
(AC)
(AC)
(DC)
(DC)
ϕ ≥
–
–
–
FTW 325
3-WIRE
FTC325

Endress+Hauser 17
.. ..
leuchtet / on / allumée / iluminado / on / aan
Zweipunktsteuerung / Two-point control / Régulation entre deux points /
Control entre dos puntos / Per il controllo su due punti / 2-puntsregeling
sΔ
aus / off / éteinte / apagado / off / uit
Ausgangssignal / Output signal / Signal de sortie /
Señal de salida / Segnale uscita / uitgangssignaal
siehe Seite .. / see page .. / voir page .. / ver pág. .. / vds. pag. .. / zie pag ..
Störung / Fault / Défaut / Fallo / Guasto / storing
blinkt / flashes / clignote / parpadea / lampeggia / knippert
Symbolik / Symbols / Symboles / Símbolos / Simboli / Symbolen

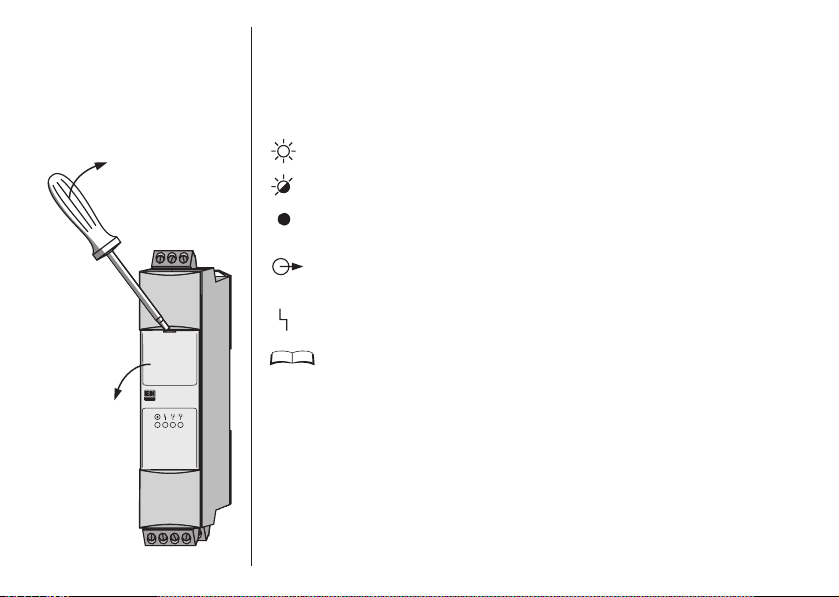

Frontplatte öffnen /
Opening the front panel /
Ouvrir la plaque frontale /
Abrir el panel frontal /
Aprendo il pannello frontale /
Frontplaat openen
3362
1 2 3 4 5 6 7 8
O N
X2
X1X1 X2
3-WIRE
FTC 325
3-WIRE
FTC325

18 Endress+Hauser
.. ..
leuchtet / on / allumée / iluminado / on / aan
Zweipunktsteuerung / Two-point control / Régulation entre deux points /
Control entre dos puntos / Per il controllo su due punti / 2-puntsregeling
sΔ
aus / off / éteinte / apagado / off / uit
Ausgangssignal / Output signal / Signal de sortie /
Señal de salida / Segnale uscita / uitgangssignaal
siehe Seite .. / see page .. / voir page .. / ver pág. .. / vds. pag. .. / zie pag ..
Störung / Fault / Défaut / Fallo / Guasto / storing
blinkt / flashes / clignote / parpadea / lampeggia / knippert
Symbolik / Symbols / Symboles / Símbolos / Simboli / Symbolen
Frontplatte öffnen /
Opening the front panel /
Ouvrir la plaque frontale /
Abrir el panel frontal /
Aprendo il pannello frontale /
Frontplaat openen
3362
1 2 3 4 5 6 7 8
O N
X2
X1X1 X2
3-WIRE
FTC 325
3-WIRE
FTC325
3362
12345678
O N
X2
X1X1 X2
A
B
C
D
A
B
C
D
20...
28...
22...
19
21
28...
1 0/ 3 s
2 0/ 6 s max. 45 s = tD(switching delay time)
Calibration mode
covered probe
uncovered probe
Switch point shift for build-up compensation
(Before calibration the switch position must be
on left limit stop)
Calibration key (red)
Delay when uncovering or covering the probe
Fail-safe mode
Two-point controller mode
Calibration switch point (upper/lower),
operation as two-point controller
3
6
0/12 s
4
7
0/24 s
Dt
Ds
cal_ sD
5
8
MIN/MAX
(OFF/ON)
(OFF/ON)
/
0pF
12 pF
27 pF
45 pF
/

Endress+Hauser 19
A
1.
2.
1
1
2
Hinweis / Note / Remarque / Note / Nota / Opmerking
34...
de - Abgleichmodus bei:
1. Sonde bedeckt (oben oder mitte)
2. Sonde frei (unten)
en - Probe condition at calibration:
1. Covered (top or middle)
2. Uncovered (bottom)
fr - Etat de la sonde lors de
l'étalonnage :
1. recouverte (en haut ou milieu)
2. libre (en bas)
es - Estado de la sonda durante la
calibración:
1. cubierta (arriba o medio)
2. descubierta (abajo)
it - Condizioni di calibrazione:
1. sonda coperta (in alto o centro)
2. sonda scoperta (in basso)
nl - Sensorstatus bij afregeling:
1. Bedekt (boven of midden)
2. Vrij (onder)

20 Endress+Hauser
de - DIL-Schalter:
Schaltverzögerung
beim Bedecken (ON)
beim Freiwerden (OFF)
en - DIL switch:
Switching delay
when covering (ON)
when uncovering (OFF)
fr - Commutateur DIL :
Temporisation
au recouvrement (ON)
au découvrement (OFF)
es - Interruptor DIL:
Temporización
si está cubierta (ON)
si está descubierta (OFF)
it - Commutatori DIL:
per la temporizzazione
quando coperto (ON)
quando scorperto (OFF)
nl - DIP-schakelaar:
Tijdvertraging
bij bedekken (ON)
bij vrijkomen (OFF)
12345678
O N
B
ON
13s
26s =45s = tΔ
312 s
424 s
5
5
5
OFF
ON
t=Δt=Δ
t=Δ
t=Δ
Zuerst den Abgleich durchführen!
Procéder d'abord à l'étalonnage!
Efectuar primero la compensación!
Innanzi tutto portare a livello!
Eerst de inregeling uitvoeren!
Perform calibration first!
