EUROM 48 User manual

Gebruiksaanwijzing (pag. 2)
Instruction manual (page 9)
Bedienungsanleitung (Seite 16)
Manual d’utilisation (page 24)
Ceiling Fan 48
Art.nr. 385250
Plafondventilator / Ceiling fan / Deckenventilator / Ventilateur de Plafond
08-08-2019

2
Inhoudsopgave
Dank........................................................................................................... 3
Technische gegevens ................................................................................. 3
Belangrijke veiligheidsvoorschriften .......................................................... 3
Onderdelentekening ................................................................................... 5
Beschrijving ............................................................................................... 5
Installatie................................................................................................... 5
Werking...................................................................................................... 7
Schoonmaak en onderhoud ...................................................................... 7
Verwijdering .............................................................................................. 8
CE–verklaring ............................................................................................. 8

3
Dank
Hartelijk dank dat u voor een EUROM apparaat hebt gekozen. U hebt daarmee een
goede keus gemaakt! Wij hopen dat hij tot uw volle tevredenheid zal functioneren.
Om het beste uit uw apparaat te halen is het belangrijk dat u deze gebruiksaanwijzing
vóór gebruik aandachtig en in zijn geheel doorleest en ook begrijpt. Schenk daarbij
speciaal aandacht aan de veiligheidsvoorschriften; die worden vermeld ter
bescherming van u en uw omgeving!
Bewaar de gebruiksaanwijzing vervolgens om het in de toekomst nog eens te kunnen
raadplegen. Bewaar ook de verpakking: dat is de beste bescherming voor uw
apparaat tijdens de opslag buiten het seizoen. En mocht u het apparaat ooit aan
iemand anders overdragen, lever er dan de gebruiksaanwijzing en de verpakking bij.
Wij wensen u veel plezier met de Ceiling Fan 48!
Eurom
Kokosstraat 20
8281 JC Genemuiden (NL)
[e-mail]
www.eurom.nl
Deze gebruiksaanwijzing is met de grootste zorg samengesteld. Niettemin behouden
wij ons het recht voor deze gebruiksaanwijzing op elk moment te optimaliseren en
technisch aan te passen. De gebruikte afbeeldingen kunnen afwijken.
________________________________________________________
Technische gegevens
Aansluitspanning
220-240V / 50Hz
Opgenomen vermogen
65W
Vermogenstanden
3
Ø Bladen
48” (122 cm)
Gewicht
4,4 kg
Afmetingen
Ø 122 x 36 cm
Belangrijke veiligheidsvoorschriften
1. Dit apparaat is uitsluitend voor gebruik binnenshuis.
2. Controleer voor gebruik of de spanning die het stopcontact, waarop
u de ventilator wilt aansluiten, afgeeft, gelijk is aan het voltage dat
op het typeplaatje van de ventilator staat.
3. Controleer ventilator en elektrokabel voor gebruik op
beschadigingen. Constateert u die, gebruik hem dan niet maar biedt

4
hem aan een daartoe gekwalificeerd persoon aan ter reparatie.
Maak het apparaat niet zelf open en voer zelf nooit reparaties uit!
4. De afstand tussen de bladen van de ventilator en de vloer dient
minimaal 230 cm. te bedragen. De draagkracht van het
aansluitpunt, waar u de ventilator op aansluit, dient minimaal 100
kg. te zijn. Hang de ventilator nooit aan het aansluitpunt zelf, maar
bevestig hem aan het plafond.
5. De elektrische installatie en bedrading dient te voldoen aan de
landelijke en lokale voorschriften dienaangaande.
6. De ventilator dient zorgvuldig te worden geaard om het risico op
een elektrische schok te voorkomen.
7. Raak het werkende apparaat nooit aan en steek geen lichaamsdelen
of voorwerpen tussen de draaiende bladen!
8. Hang de ventilator nooit in een vochtige of natte ruimte. Raak
apparaat of bedieningsbox nooit met natte handen aan!
9. Laat een werkende ventilator niet zonder toezicht in een ruimte.
10. Hang niets over of aan de ventilator en gebruik hem niet in de
nabijheid van gordijnen of andere materialen die de motor kunnen
doen vastlopen. Dat kan oververhitting of brand tot gevolg hebben.
11. Spuit geen middelen (anti-insect, schoonmaak of wat dan ook) op
of in de ventilator; dat kan lichamelijke klachten veroorzaken (i.h.b.
bij kinderen!) of onderdelen beschadigen.
12. Gebruik de ventilator niet in ruimtes waar zuren, alkali of olie staat
opgeslagen. Deze materialen kunnen vervormingen of erosie van de
materialen, en daardoor slecht functioneren veroorzaken.
13. Gebruik de ventilator niet in ruimtes waar snelontbrandbare,
explosiegevaarlijke of gasvormige stoffen zijn opgeslagen. Een
vonkje uit de schakelaar zou die kunnen doen ontbranden!
14. Dit apparaat is niet geschikt om te worden gebruikt door personen
(incl. kinderen) met een lichamelijke, zintuiglijke of mentale
beperking of met gebrek aan ervaring en kennis, ongeacht of er
toezicht dan wel voor hun welzijn verantwoordelijken aanwezig zijn.
Houd hen, en ook huisdieren, uit de buurt van de ventilator.
15. Dit apparaat mag uitsluitend worden gebruikt op de wijze en voor
het doel, omschreven in dit boekje. Elk ander gebruik kan gevaarlijk
zijn (het kan brand, letsel, schade, elektrische schok enz.
veroorzaken) en doet de garantie en de aansprakelijkheid van
leverancier, importeur en fabrikant vervallen.

5

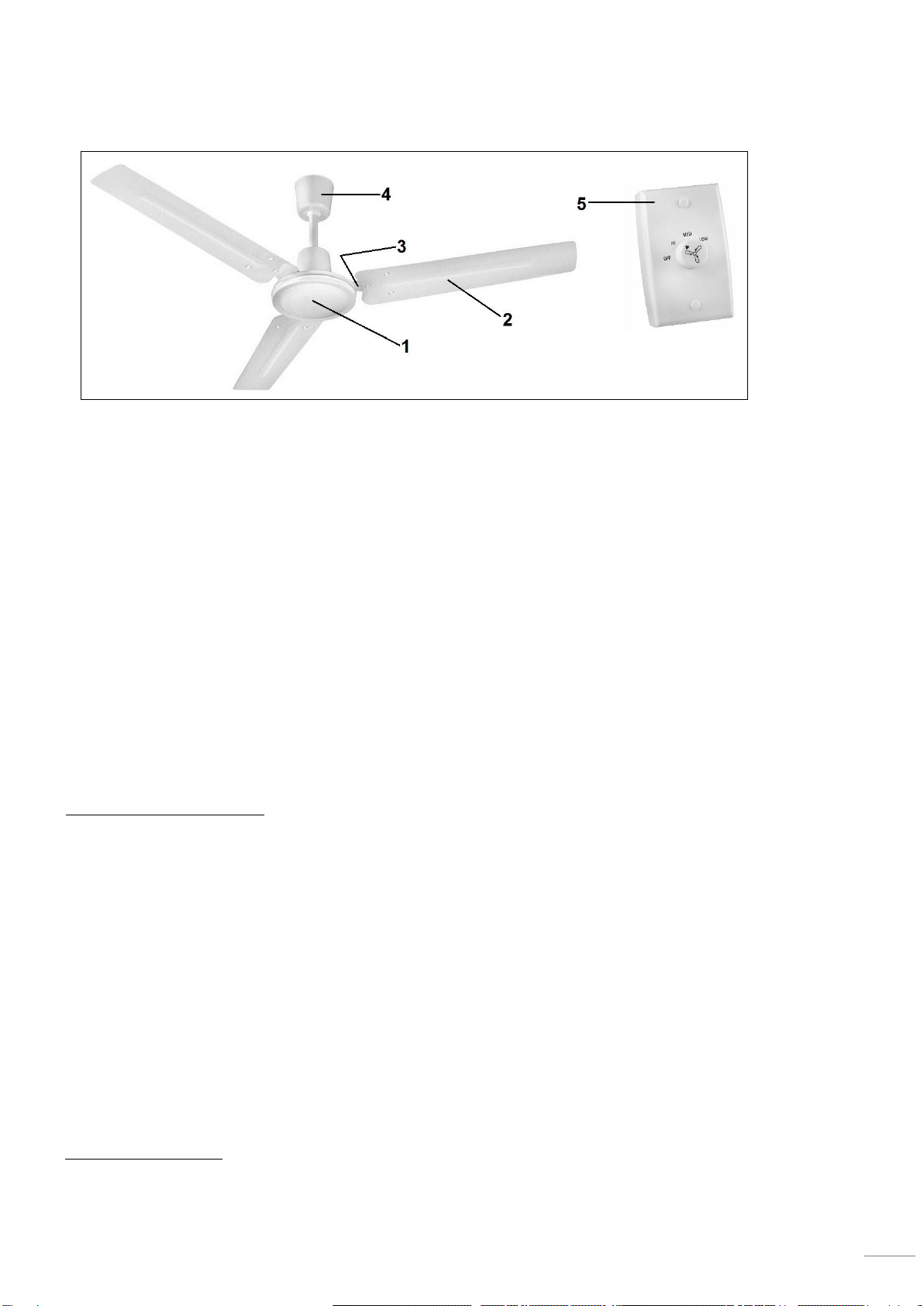

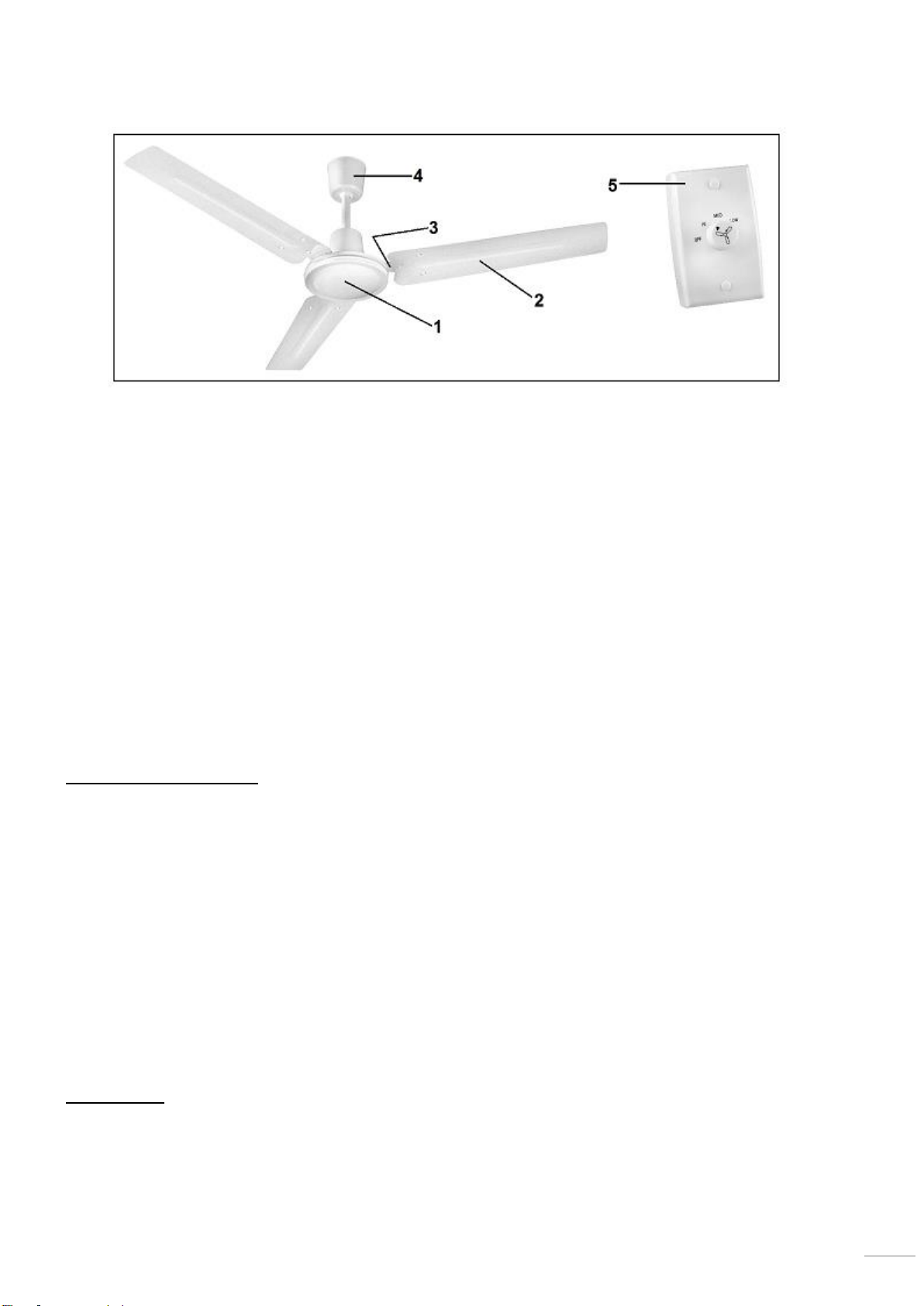

Onderdelentekening
1. Motorhuis
2. Ventilatorblad
3. Verbindingsbeugel
4. Bovenste beschermkap
5. Bedieningsbox
Beschrijving
De Ceiling Fan 48 is een plafondventilator, bedoeld om een verfrissende luchtstroom
in de ruimte op gang te brengen. Hij is ontworpen om te worden aangesloten op een
elektrisch aansluitpunt in het plafond. Hij wordt bediend met een speciale wand
gemonteerde bedieningsbox die met het aansluitpunt in het plafond in verbinding
staat.
D.m.v. deze wandcontactdoos kan de ventilator worden ingesteld op de 3 standen
(LOW –MED - HI) en worden uitgeschakeld (OFF).
Installatie
Elektrische installatie
Voor u tot installatie van de ventilator en/of de bedieningsbox overgaat dient de
elektrische installatie te zijn voorbereid.
Kies de plaats aan het plafond waar u de ventilator wilt ophangen. Op deze plaats
dient zich een elektrisch aansluitpunt (220-240V / 50HZ) te bevinden dat met de
juiste bekabeling is verbonden met het aansluitpunt voor de wandcontactdoos
waarmee de ventilator moet worden bediend. Deze aansluitpunten mogen uitsluitend
door een bevoegd elektricien worden aangebracht. De plaats aan het plafond moet
verder:
- Minimaal 266 cm. van de vloer verwijderd zijn.
- Bestaan uit materiaal dat geschikt en stevig genoeg is om de ventilator (ook
tijdens het gebruik) te dragen: beton, houten balk o.i.d., maar geen gips,
zachtboard, schroten enz. De draagkracht dient minimaal 100 kg te zijn.
Plafondventilator
Laat uw plafondventilator installeren door iemand met verstand van elektrische
bedrading.

6
•Schakel de stroomvoorziening uit.
•Verwijder al het verpakkingsmateriaal.
•De 3 kartonnen schijfjes op het motorhuis niet
verwijderen, deze zorgen voor stabiliteit.
•Schroef de drie bladen met elk 2 moeren en
ringetjes stevig op het motorhuis, de
verbindingsbeugel naar het plafond gericht (zie
afb.).
•Bevestig het plaatje met de ophanghaak aan het
plafond, direct naast het elektrische aansluitpunt.
- Bepaal welke schroeven (en evt. pluggen of
bouten) nodig zijn voor uw ondergrond. De
bijgevoegde schroeven zijn geschikt voor hout.
Hebt u een andere dan houten ondergrond, laat
u dan vakkundig voorlichten welke materialen
nodig zijn!
- Bepaal en markeer de juiste plaats voor de
schroeven. Zo nodig gaten boren en pluggen /
keilbouten plaatsen.
- Schroef het plaatje (ophanghaak naar beneden)
stevig vast. Gebruik een plat ringetje en een
veerringetje tussen schroef en plaat voor de
stevigheid. Pas op dat er geen elektrische draden
beklemd raken tussen plafond en plaatje!
•Schuif de bovenste beschermkap van de ventilator naar beneden en hang de
ventilator met de katrol aan de ophanghaak. Let erop dat er geen draden
beklemd raken tussen haak en katrol! Controleer of alles stevig bevestigd zit.
•Sluit de draden vanuit het aansluitpunt aan op
de overeenkomende draden in het
kroonsteentje: Bruin = L (fase), Blauw = N
(nul), groen/geel = aarde .
Belangrijk! Verwissel geen draden; dat
beschadigt het apparaat!
•Schuif de bovenste beschermkap over
de aansluiting en ophanging tegen het
plafond en schroef hem vast op de buis,
zie afb.
Bedieningsbox
De bedieningsbox (220-240V / 50Hz) dient door een elektricien te worden
geïnstalleerd.

7

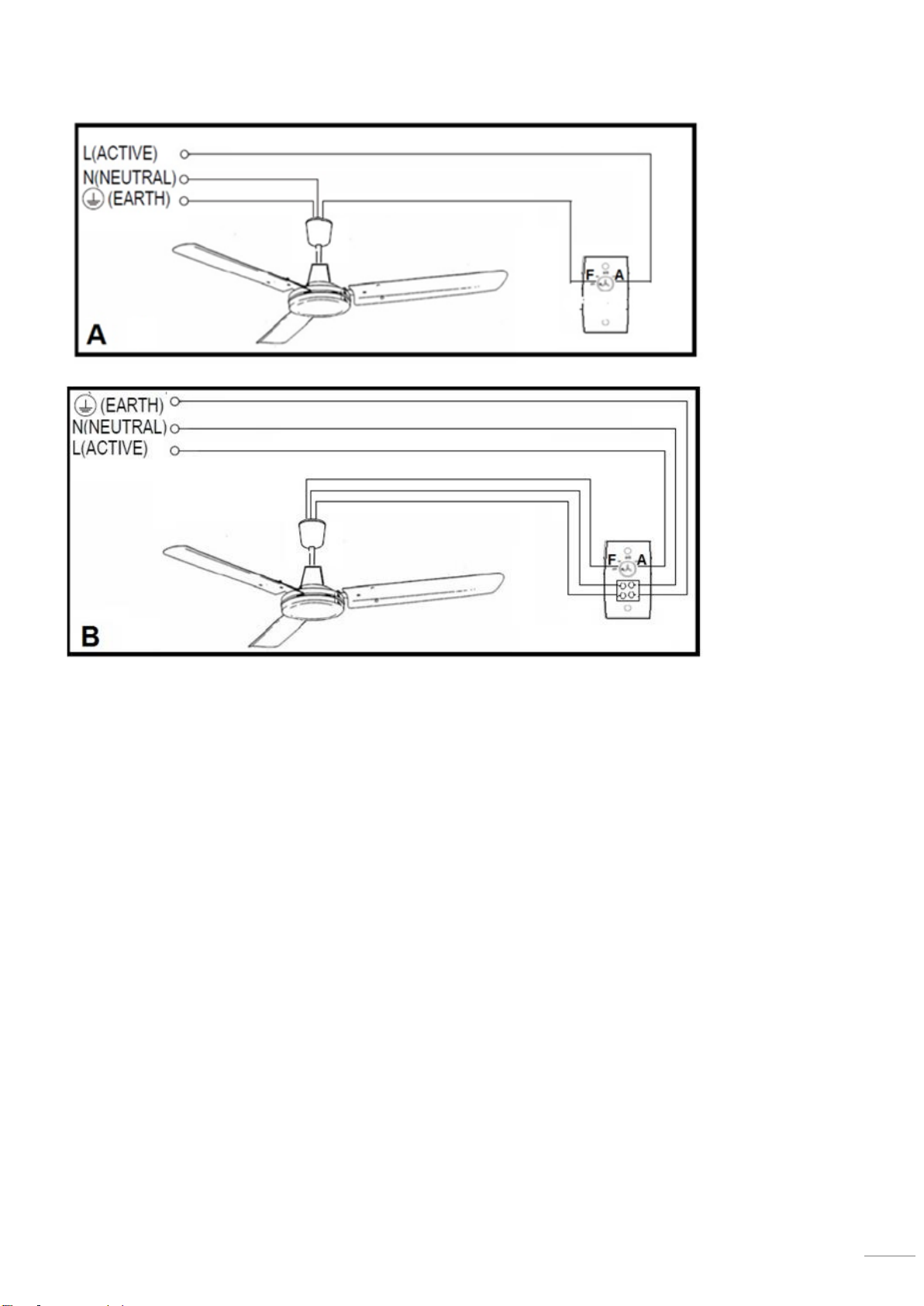

Bedradingsdiagram:
Wanneer de installatie is voltooid kunt u d.m.v. de hoofdschakelaar de stroom weer
inschakelen. Uw plafondventilator is nu gebruiksklaar.
Werking
Controleer of aan alle veiligheidsvoorschriften is voldaan; daarna kunt u het apparaat
in werking stellen door de bedieningsknop met de klok mee van OFF (uit) naar HI
(hoog) de draaien. De ventilator zal op de hoogste stand beginnen te draaien. Door
verder te draaien naar MED (medium) of LOW (laag) tempert u de snelheid. Om het
apparaat uit te schakelen draait u tegen de klok in terug naar OFF (uit).
Schoonmaak en onderhoud
Schakel de ventilator uit wanneer u hem wilt reinigen. De ventilator vraag alleen wat
algemeen, uitwendig onderhoud. Stof hem regelmatig af met een zachte doek of
plumeau of zuig hem schoon met een zacht stofzuigerborsteltje. Is hij erg vuil, neem
hem dan af met een licht bevochtigde doek met een zacht huishoudelijk
reinigingsmiddel. Droog alles goed na en laat de ventilator goed drogen voor u hem
weer in gebruik neemt. Zorg ervoor dat er geen water op andere delen dan de
omkasting en de bladen terechtkomt! Spoel of spuit de ventilator nooit af!
Om verkleuring of vervormingen van het materiaal te voorkomen nooit agressieve of
bijtende (schoonmaak)middelen gebruiken.

8
Vanwege de normale beweging van de ventilator kunnen enkele verbindingen
losraken. Controleer de verbindingen, houders en bladbevestigingen twee keer per
jaar. Controleer of deze stevig vastzitten.
Reparaties dienen door daarvoor opgeleide monteurs te worden uitgevoerd. Dat geldt
ook voor reparaties aan het elektrische gedeelte. Zorg ervoor dat de
stroomvoorziening dan altijd d.m.v. de hoofdschakelaar is uitgeschakeld. Vraag bij
reparatie altijd om originele onderdelen. Zelf mag u het apparaat nooit open maken!
In het apparaat aangebrachte wijzigingen en ondeskundig uitgevoerde reparaties
doen de garantie en de aansprakelijkheid van leverancier, importeur en fabrikant
vervallen.
Verwijdering
Binnen de EU betekent dit symbool dat dit product niet met het normale
huishoudelijke afval mag worden afgevoerd. Afgedankte apparaten
bevatten waardevolle materialen die hergebruikt kunnen en moeten
worden, om het milieu en de gezondheid niet te schaden door
ongereguleerde afvalinzameling. Breng afgedankte apparatuur daarom
naar een daarvoor aangewezen inzamelpunt of wend u tot het bedrijf waar u het
apparaat gekocht hebt. Zij kunnen er voor zorgen dat zoveel mogelijk onderdelen
van het apparaat hergebruikt worden.
CE–verklaring
Hierbij verklaart Euromac bv., Kokosstraat 20, 8281 JC Genemuiden dat de
plafondventilator, merk EUROM, type Ceiling Fan 48 in overeenstemming is met
de eisen van het Low Voltage Directive 2014/35/EU en EMC 2014/30/EU en voldoet
aan de onderstaande eisen:
LVD 2014/35/EU
EN 60335-1:2012+A11:2014+A13:2017
EN 60335-2-80:2003+A1:2004+A2:2009
EN 62233:2008
EMC 2014/30/EU
EN 55014-1:2006+A1:2009+A2:2011
EN 55014-2:1997+A1:2001+A2:2008
EN 55014:2015
EN 61000-3-2:2014
EN 61000-3-3:2013
RoHS 2011/65/EU&(EU)2015/863
Genemuiden, 08-08-2019
W.J. Bakker, alg. dir.

9
Index
Thank you ............................................................................................... 10
Technical specifications............................................................................ 10
General safety guidelines ......................................................................... 10
Diagram of components ........................................................................... 12
Description............................................................................................... 12
Installation............................................................................................... 12
Operation ................................................................................................. 14
Cleaning and maintenance ....................................................................... 14
Removal ................................................................................................... 15
CE - Declaration........................................................................................ 15

10
Thank you
Thank you very much for choosing for a EUROM device. You have made a good
choice! We hope you will be satisfied about its functioning.
To get maximum profit from your product, it is important to read this manual
attentive and totally before use, and to understand what is written. Read especially
the safety instructions: they are there to protect you and your environment.
Keep the manual in a safe place for future reference. Store also the package: that is
the best protection for your product in times of no-use. And if you at any time pass
the appliance on, pass on the manual and package too.

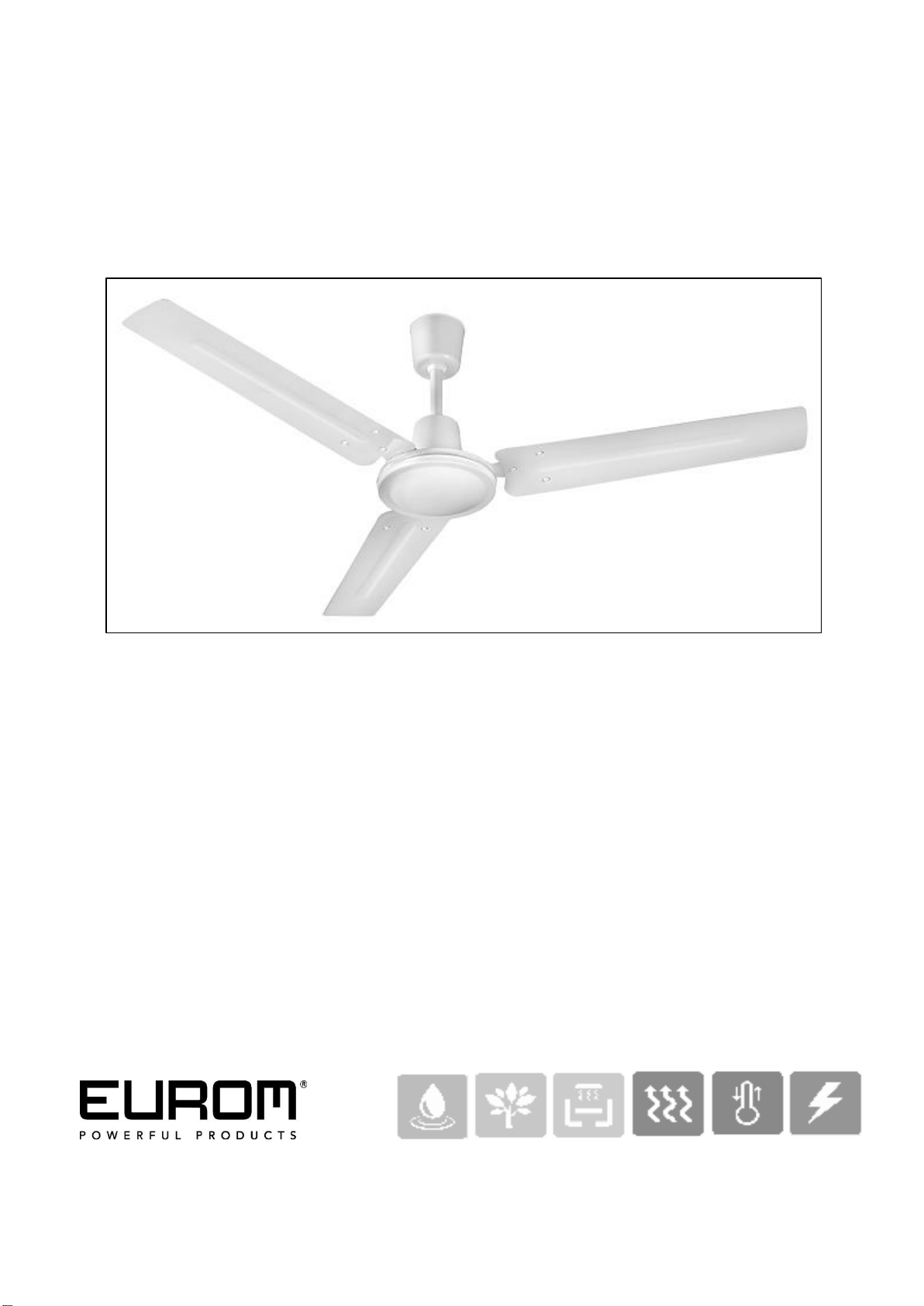

We wish you a lot of fun with the Ceiling Fan 48!
Eurom
Kokosstraat 20
8281 JC Genemuiden (NL)
[e-mail]
www.eurom.nl
This manual has been complied with the utmost care. Nevertheless, we reserve the
right to optimize this manual at any time and to adjust it technically. The image
used may differ.
___________________________________________________________
Technical specifications
Model
Ceiling Fan 48
Connected power
220-240V / 50Hz
Output capacity
65W
Capacity positions
3
Ø blades
48” (122 cm)
Weight (kg)
4,4 kg
Dimensions (cm)
Ø 122 x 36 cm
General safety guidelines
1. This device is only to be used indoors.
2. Before every use, check that the voltage on the socket to be used
matches the voltage indicated on the device’s specification plate:
220-240V / 50Hz.
3. Check fan and cable for damage before use. If you discover any
damage (even if this is found later, after a fall for example) or if the
device fails to operate properly, do not use and ask a

11
supplier/trained electrician to repair it. Never open up the device,
remove components/screws or carry out repairs yourself!
4. The distance between the fan blades and the floor must be at least
230 cm. The connection point, to which the fan is connected, must
be able to bear a weight of 100 kg. Never hang the fan on the
connection point itself; connect it to the ceiling.
5. The electrical installation and wiring must comply with national and
local regulations.
6. The fan must be earthed correctly in order to avoid the risk of
electric shocks.
7. Never touch a device that is rotating and never insert any part of
your body between the rotating turbines!
8. Never hang the fan in a damp or wet room. Never touch the
operating unit with wet hands!
9. Do not leave a fan operating unsupervised in a room.
10. Never hang things over the device. Ensure that curtains, clothing
etc. do not come into the vicinity of the fan.
11. Never spray any products (anti-insect, cleaning agent etc.) on or in
the fan.
12. Do not store or use the fan near acids, alkalis, oil or other corrosive
substances.
13. Do not store or use the fan near flammable, explosive or gaseous
substances;
14. This device is not suitable to be used by children or persons with a
physical, sensual or mental disability or those who lack experience
and knowledge, irrespective of whether they are being supervised
or there is a responsible person present. Keep these persons and
household pets out of the vicinity of the fan.
15. This device should only be used for the purposes set out in the
booklet. Any other usage may be dangerous (could cause fire,
injury, damage, electric shock etc.) and will invalidate the liability of
the supplier and the guarantee.

12
Diagram of components
1. motor housing
2. fan turbine
3. connection bracket
4. upper protective cap
5. operating unit
Description
The Ceiling Fan 48 is intended to provide a refreshing flow of air in the relevant room.
It has been designed to be connected to an electrical point in the ceiling. It is operated
using a special, wall-mounted operating unit that is connected to the connection point
in the ceiling.
This wall-mounted contact unit enables the fan to be set to 3 different settings (LOW
–MED - HI) and switched off (OFF).
Installation
Electrical installation
Before beginning to install the fan and/or the operating unit, the electrical installation
must be adequately prepared.
Choose the location on the ceiling where you would like to hang the fan. At this
location, there must be an electrical connection point (220-240V / 50HZ) with the
correct cabling that is connected to the wall-mounted unit in order to operate the fan.
This connection point must only be installed by an approved electrician. The ceiling
must also be:
- At least 266cm above the floor.
- Made of material that is suitable and sturdy enough to bear the fan (also during
use), i.e. concrete, wooden beams or similar but not plaster, soft boards, scrap
etc. able to bear at least 100 kg.
Ceiling fan
Your ceiling fan should be installed by someone with an understanding of electrical
cabling.
•Disconnect the power.
•Remove the packaging materials.

13
•De not remove the 3 cardboard discs on the motor
housing, the provide stability.
•Screw the three turbines to the motor casing
securely with 2 nuts and rings each; the connection
bracket should face the ceiling (see diagram).
•Secure the plate with the suspension hook to the
ceiling, directly next to the electrical connection
point.
- Decide which screws (and plugs or bolts) are
required for your base material. The materials
which are enclosed are suitable for wood. If you
have another base and you are not sure, ask for
advice regarding which materials are required!
- Mark the right location for the screws. If
necessary, drill holes and use plugs/key bolts.
- Screw the plate (suspension hook downwards)
into place securely. Use a flat ring and a spring
washer between the screw and plate for extra
rigidity. Make sure no wires are trapped between
the ceiling and the plate!
•Slide the upper protective cap on the fan downwards and hang the fan on the
suspension hook using the pulley. Make sure that no wires become trapped
between hook and pulley!
Check to make sure that everything is secure.
•Connect the wires from the connection point to the corresponding wires in the
connector: Brown = L (phase), Blue =
N (neutral), green/yellow = earth .
Important! Do not switch any wires;
this will damage the device!
•Slide the upper protective cap over the
connection point and hanging point to
the ceiling and screw it into place onto
the piping.
Operating unit
The operating unit (220-240V / 50Hz) must be installed by an electrician.

14
Wiring diagram:
Once installation is completed, you can switch the power back on with the main
switch. Your ceiling fan is now ready for use.
Operation
Check that you have complied with all safety regulations; you can then switch on the
device by turning the operating button clockwise from OFF to HI. The fan will start to
rotate at the highest setting. By turning further, to MED or LOW, you will slow the
fan down. In order to switch the fan off, turn the button clockwise to OFF.
Cleaning and maintenance
Switch the fan off in order to clean it. The fan only needs general, exterior
maintenance. Dust it regularly with a soft cloth or duster or use a vacuum cleaner
with a soft brush to clean. If it becomes very dirty, clean with a slightly damp cloth
and a mild household cleaning product. Dry everything thoroughly and allow the fan
to dry properly before using again. Ensure that water does not come into contact with
anything other than the casing and the turbines! Never rinse or spray the fan!
In order to prevent material discoloration or deformities, never use aggressive or
corrosive (cleaning) products.
Because of the fan’s natural movement, some connections may become loose. Check
the support connections, brackets and blade attachments twice a year. Make sure
they are secure.

15
Repairs must be carried out by qualified engineers. This also applies to repairs to the
electrical elements. Make sure that the power is always switched off via the main
switch. Please request original parts if the device needs to be repaired. Never open
up the device yourself!
If the device is subjected to modifications or repairs are carried out by unqualified
persons, the guarantees from the supplier, importer and manufacturer will become
null and void.
Removal
In the EU this symbol indicates that this product may not be
disposed of as ordinary household waste. Old equipment
contains valuable materials, suitable for recycling. These
materials should be made suitable for reuse in order to prevent
any adverse effects to health and the environment caused by
unregulated waste collection. Therefore, please make sure that
you bring old equipment to a designated collection point.
Alternatively, contact the original supplier, who can make sure
that as many of the components as possible can be recycled.
CE - declaration
Euromac bv. Kokosstraat 20, 8281 JC Genemuiden hereby declares that the
ceiling fan, brand EUROM, type Ceiling Fan 48, complies with the requirements of
the Low Voltage Directives 2014/35/EU and EMC 2014/30/EU and fulfils the
requirements below:
LVD 2014/35/EU
EN 60335-1:2012+A11:2014+A13:2017
EN 60335-2-80:2003+A1:2004+A2:2009
EN 62233:2008
EMC 2014/30/EU
EN 55014-1:2006+A1:2009+A2:2011
EN 55014-2:1997+A1:2001+A2:2008
EN 55014:2015
EN 61000-3-2:2014
EN 61000-3-3:2013
RoHS 2011/65/EU&(EU)2015/863
Genemuiden, 08-08-2019
W.J. Bakker, gen. man.

16
Inhaltsverzeichnis
Dank......................................................................................................... 17
Technische Daten ..................................................................................... 17
Wichtige Sicherheitsvorschriften.............................................................. 17
Teilezeichnung ......................................................................................... 19
Beschreibung ........................................................................................... 19
Installation............................................................................................... 19
Funktion ................................................................................................... 22
Reinigung und Wartung............................................................................ 22
Entsorgung............................................................................................... 23
Konformitätserklärung ............................................................................. 23

17
Dank
Herzlichen Dank, dass Sie sich für eine EUROM Gerät entschieden haben. Sie haben
damit eine gute Wahl getroffen! Wir hoffen, dass sie zu Ihrer vollen Zufriedenheit
funktioniert.
Um Ihren Gerät optimal zu nutzen, ist es wichtig, dass Sie dieses Handbuch vor der
Nutzung aufmerksam und komplett lesen und auch verstehen. Achten Sie dabei
besonders auf die Sicherheitsvorschriften, die zu Ihrem persönlichen Schutz und zum
Schutz Ihrer Umgebung genannt werden.
Außerdem empfehlen wir Ihnen, dieses Handbuch aufzubewahren, um es bei Bedarf
in Zukunft noch einmal konsultieren zu können. Bewahren Sie auch die Verpackung.
Sie ist der beste Schutz für Ihren Gerät, wenn Sie das Gerät außerhalb der Saison
lagern. Und sollten Sie das Gerät irgendwann weitergeben, legen Sie das Handbuch
und die Verpackung bei.
Wir wünschen Ihnen viel Spaß mit dem Ceiling Fan 48!
Eurom
Kokosstraat 20
8281 JC Genemuiden (NL)
[e-mail]
www.eurom.nl
Diese Gebrauchsanleitung wurde mit größtmöglicher Sorgfalt zusammengestellt.
Dennoch behalten wir uns vor, diese Anleitung jederzeit zu optimieren und technisch
anzupassen. Die verwendeten Bilder können abweichen.
___________________________________________________________
Technische Daten
Anschlusspannung
220-240V / 50Hz
Angegebene Leistung
65W
Leistung Positione
3
Ø Vin
48” (122 cm)
Gewicht
4,4 kg
Abmessung
Ø 122 x 36 cm
Wichtige Sicherheitsvorschriften
1. Dieses Gerät ist ausschließlich für die Anwendung im Haus
zugelassen.
2. Kontrollieren Sie vor jeder Anwendung, ob die Spannung der
vorgesehenen Steckdose der auf dem Modelletikett des Gerätes
angegebenen Spannung entspricht: 220-240V / 50Hz.

18
3. Kontrollieren Sie vor Gebrauch das Gerät und Elektrokabel auf
eventuelle Beschädigungen. Bei Defekten (auch später, oder
beispielsweise nach einem Fall) oder Funktionsstörungen das Gerät
nicht weiter benutzen, sondern beim Lieferanten bzw. einem
qualifizierten Elektriker in Reparatur geben. Das Gerät nicht selbst
öffnen, keine Teile bzw. Schrauben oder ähnliches entfernen und
niemals selbst Reparaturen am Gerät ausführen!
4. Der Ventilator muss so aufgehängt werden, dass zwischen den
Ventilatorflügeln und dem Boden ein Abstand von mindestens 230
cm besteht. Die Deckenhalterung des Anschlusses, an der der
Ventilator befestigt wird, muss eine Tragfähigkeit von mindestens
100 kg aufweisen. Hängen Sie den Ventilator nicht am
Elektroanschluss selbst auf, sondern befestigen Sie ihn direkt an
der Decke.
5. Die Elektroinstallation und die Anschlüsse müssen den nationalen
und vor Ort gültigen Vorschriften entsprechen.
6. Der Ventilator muss sorgfältig geerdet werden, um die Gefahr eines
elektrischen Schlags zu vermeiden.
7. Niemals den laufenden Ventilator berühren und keinen Gegenstand
zwischen die sich drehenden Flügel stecken!
8. Bringen Sie den Ventilator nicht in feuchten Räumen oder in
Nassbereichen an. Berühren Sie das Gerät und die Schaltbox nicht
mit feuchten Händen!
9. Lassen Sie einen arbeitenden Ventilator nicht unbeaufsichtigt.
10. Nichts über das Gerät hängen. Sorgen Sie dafür, dass aufwehende
Gardinen, Teppiche, etc. nicht mit dem Ventilator in Berührung
kommen können.
11. Keine Mittelchen (Insektenspray, Reinigungsmittel etc.) auf bzw. in
den Ventilator sprühen.
12. Verwenden und lagern Sie den Ventilator nicht in der Nähe von
leicht entzündbaren, explosionsgefährlichen oder gasförmigen
Stoffen
13. Verwenden und lagern Sie den Ventilator nicht in der Nähe von
Säuren, Alkali, Öl und anderen korrosiven Stoffen
14. Dieses Gerät eignet sich nicht dazu, von Kindern oder Personen mit
einer körperlichen, sinnlichen oder geistigen Behinderung, bzw. mit
mangelnder Erfahrung und Kenntnissen benutzt zu werden,
unabhängig davon, ob Aufsicht, bzw. für das Wohlbefinden der

19
Betreffenden Verantwortliche anwesend sind. Diese Personen, sowie
Haustiere, vom Gerät fernhalten.
15. Verwenden Sie dieses Gerät ausschließlich für den in dieser
Broschüre beschriebenen Zweck und den Anleitungen entsprechend.
Jede andere Anwendung kann gefährlich sein (Brand,
Körperschaden, Sachschaden, elektrischer Schock usw.) und sorgt
dafür, dass die Haftpflicht des Lieferanten, sowie die Garantie
verfallen.
Teilezeichnung
1. Motorgehäuse
2. Ventilatorflügel
3. Verbindungsbügel
4. Obere Schutzkappe
5. Schaltbox
Beschreibung
Der Ceiling Fan 48 ist ein Deckenventilator, der eingesetzt wird, um durch die
Luftumwälzung ein angenehmes Raumklima zu schaffen. Er ist für den Anschluss an
einen elektrischen Deckenanschluss ausgelegt. Die Bedienung erfolgt über eine an
der Wand montierte Schaltbox, die mit dem Deckenanschluss verbunden ist.
Über diesen Wandanschluss kann die Leistungsstufe des Ventilators eingestellt
werden (3 Stufen: LOW - MED - HI). Der Ventilator kann über diese Schaltbox auch
ausgeschaltet (OFF) werden.
Installation
Elektrischer Installation
Bevor Sie den Ventilator bzw. die Schaltbox installieren, müssen die entsprechenden
Vorbereitungen zur elektrischen Installation getroffen sein.
Bestimmen Sie die Stelle in der Decke, an der Sie den Ventilator aufhängen möchten.
Beachten Sie bei der Standortwahl, dass an dieser Stelle ein Elektroanschluss für
220240V / 50 Hz vorhanden ist, der mit dem Wand-anschluss, über den der Ventilator
bedient werden muss, entsprechend verbunden ist. Diese Anschlüsse dürfen nur von

20
einem autorisierten Elektrofachmann angebracht werden. Der Standort an der Decke
muss außerdem:
- Mindestens 266 cm vom Boden entfernt sein.
- Die Deckenart muss geeignet und tragfähig genug sein, um das Gewicht (und die
Rotation) des Ventilators aufzunehmen: Beton, Holzbalken, u.dgl., aber kein
Gips, weiche Platten, Profile, usw. Die Decke muss eine Tragfähigkeit von
mindestens 100 kg aufweisen.
Deckenventilator
Die Installation Ihres Deckenventilators setzt
Fachkenntnisse im Bereich Elektrotechnik voraus.
•Schalten Sie die Netzspannung aus.
•Entfernen Sie das Verpackungsmaterial.
•Entfernen Sie nicht die 3 Pappscheiben vom
Motorgehäuse, sie bieten Stabilität.
•Schrauben Sie die drei Flügel mit je 2 Muttern und
Scheiben gut am Motorgehäuse fest, die
Verbindungsbügel müssen zur Decke weisen (siehe Abb.)
•Befestigen Sie die Platte mit dem Deckenhaken in der
Decke, direkt neben dem elektrischen Deckenanschluss.
- Wählen Sie die erforderlichen Befestigungsmittel
(Schrauben, evtl. Dübel oder Bolzen) für Ihre
Deckenart. Die beigefügte Befestigungsmittel eignen
sich für Holz. Wenn Sie eine andere Decke haben,
lassen Sie sich dann informieren von einem Fachmann
über das passende Befestigungsmaterial!
- Zeichnen Sie die entsprechende Stelle vor dem
Schrauben an. Notwendigenfalls bohren Sie Löcher
vor und versehen diese mit Dübeln/Keilbolzen.
- Schrauben Sie die Platte (Aufhängehaken nach unten)
gut fest. Für mehr Festigkeit verwenden Sie eine Unterlegscheibe und einen
Federring zwischen Schraube und Platte. Achten Sie darauf, dass keine Drähte
zwischen Decke und Platte abgeklemmt werden!
•Schieben Sie die obere Schutzkappe des Ventilators nach unten und hängen Sie
den Ventilator mit der Rolle am Haken auf. Es ist darauf zu achten, dass keine
Drähte zwischen Haken und Rolle abgeklemmt werden! Überprüfen Sie, ob alles
gut befestigt ist.
