Expolite led28385 User manual

Tour-LED Power 56 Zoom
Art.Nr.: led28385
Bedienungsanleitung
Bedienungsanleitung bitte aufbewahren
Keep this Manual for later queries
Änderungen sind ohne Ankündigung möglich.
Changes are possible without prior notice.
Rev. 2018-01-08
User Manual
Eigenschaften
Menüführung
DMX-Steuerung
Specifications
Menu
DMX-Control
MK II

FOCON SHOWTECHNIC
Vertriebsgesellschaft mbH
Teichweg 4+6
D-49504 Lotte/Wersen
Telefon: ++49 (0) 541-77095-0
Fax: ++49 (0) 541-77095-27
[email protected]
www.focon-showtechnic.com
by
Die beiliegenden Bedienhinweise für Expolite
Geräte sind Bestandteil dieser Bedienungs-
anleitung. Lesen Sie diese sorgfältig, bevor
Sie das Gerät in Betrieb nehmen.
The enclosed General Informations for Expolite
Units are part of these user manual. Read them
carefully before operating the device.

Inhalt - Content
Inhalt - Content
Seite / Page
Lieferumfang
Technische Daten
Abmessungen
Installation
Bedienung
Steuerung mit DMX512
Delivery
Product Information
Dimensions
Installation
Operation
Using DMX512 Controler
DE D-04
D-05
D-06
D-07
D-08
D-13
E-20
E-21
E-22
E-23
E-24
E-29
ENG

Lieferumfang
- Expolite TourLED Power 56 Zoom MKII
Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der
Lieferumfang dennoch nicht vollständig sein, wenden Sie sich an bitte umgehend
an Ihren Vertriebspartner.
- Zubehörset Displayabdeckung
- Anschlusskabel für Spannungsversorgung
- Bedienhinweise für Expolite Geräte
- Bedienungsanleitung
D-04

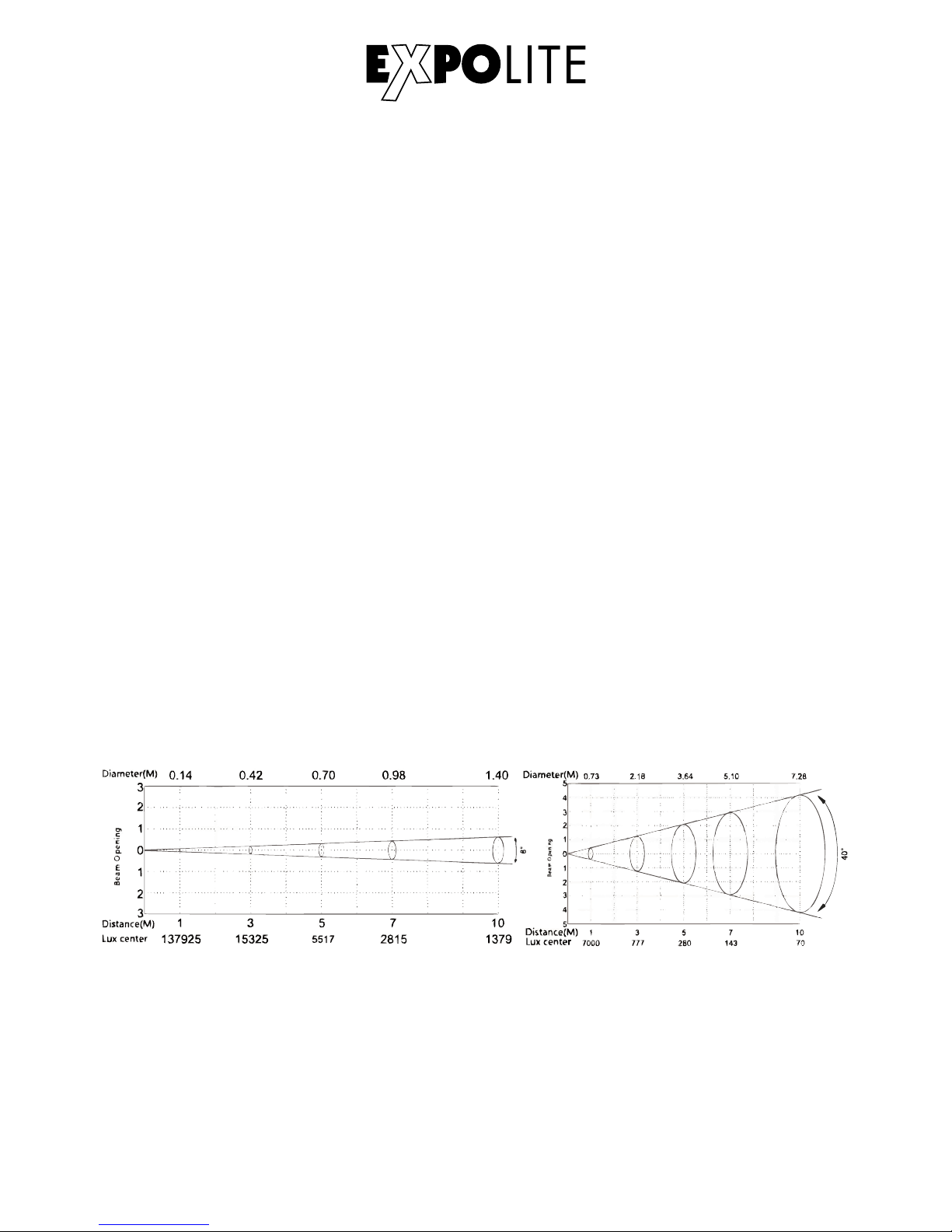

Technische Daten
Spannungsversorgung
Maximale Leistungsaufnahme
Gewicht
Betriebstemperatur
Abmessungen
Luftfeuchtigkeit*
Schutzklasse
Gehäuse
LED´s
LED Treiberstrom
Abstrahlwinkel
Steuerung
DMX-Kanäle
Anschlüsse
100V - 240V AC 50/60Hz
235W
330 x 283 x 236 mm
8.6 kg
Power In/Out | DMX In/Out
-20°C - 45°C
< 80%
Ip65
Alu-Guss, schwarz Pulverbeschichtet
14 x 12W 4in1 RGBW
700mA
8° - 40°
Stand-Alone / Master-Slave / DMX512
3 - 17 (3/3/4/4/5/6/7/12/17)
* Siehe Allgemeine Bedienhinweise für Expolite Geräte - Hinweise zu Kondenswasserbildung im Geräteinneren
D-05

Abmessungen
D-06
283
236
330

Installation
Montage
Hängend
Das Gerät kann in jeder beliebigen Position verwendet werden. An dem
Montagebügel sind Bohrungen vorhanden, durch die gängige Halterungen
sicher montiert werden können. Geräte müssen entsprechend der jeweils
gültigen Vorschriften sicher montiert und mit einer zweiten Sicherung gegen
herabfallen versehen werden. Hierzu ist am Gerät eine Öse für Safeties
angebracht.
Stehend
Das Gerät kann direkt auf den montierten Bügel gestellt werden. Hierzu muss
dieser bis in den mechanischen Anschlag aufgeklappt werden.
HINWEIS
Das LED Modul kann in jeder beliebigen Lage betrieben werden. Um das
Gerät in seiner Montageposition aus zu richten, müssen die Knebelschrauben
gelöst werdn.
Verbindung der Spannungsversorgung
Bei 230V Netzspannung: maximal 10 Geräte in Reihe
Bei 120V Netzspannung: maximal 5 Geräte in Reihe
DMX512
CONTROLLER
............
DMX Addr.1 DMX Addr.(Nx1)+1 DMX Addr.(Nx2)+1
DMX-Verbindung
Die Geräte mit geeigneten DMX-Kabel miteinander und mit dem Kontroller verbinden
Die vorgesehen DMX-Adressen und Personalities an den Geräten einstellen
D-07

Bedienung

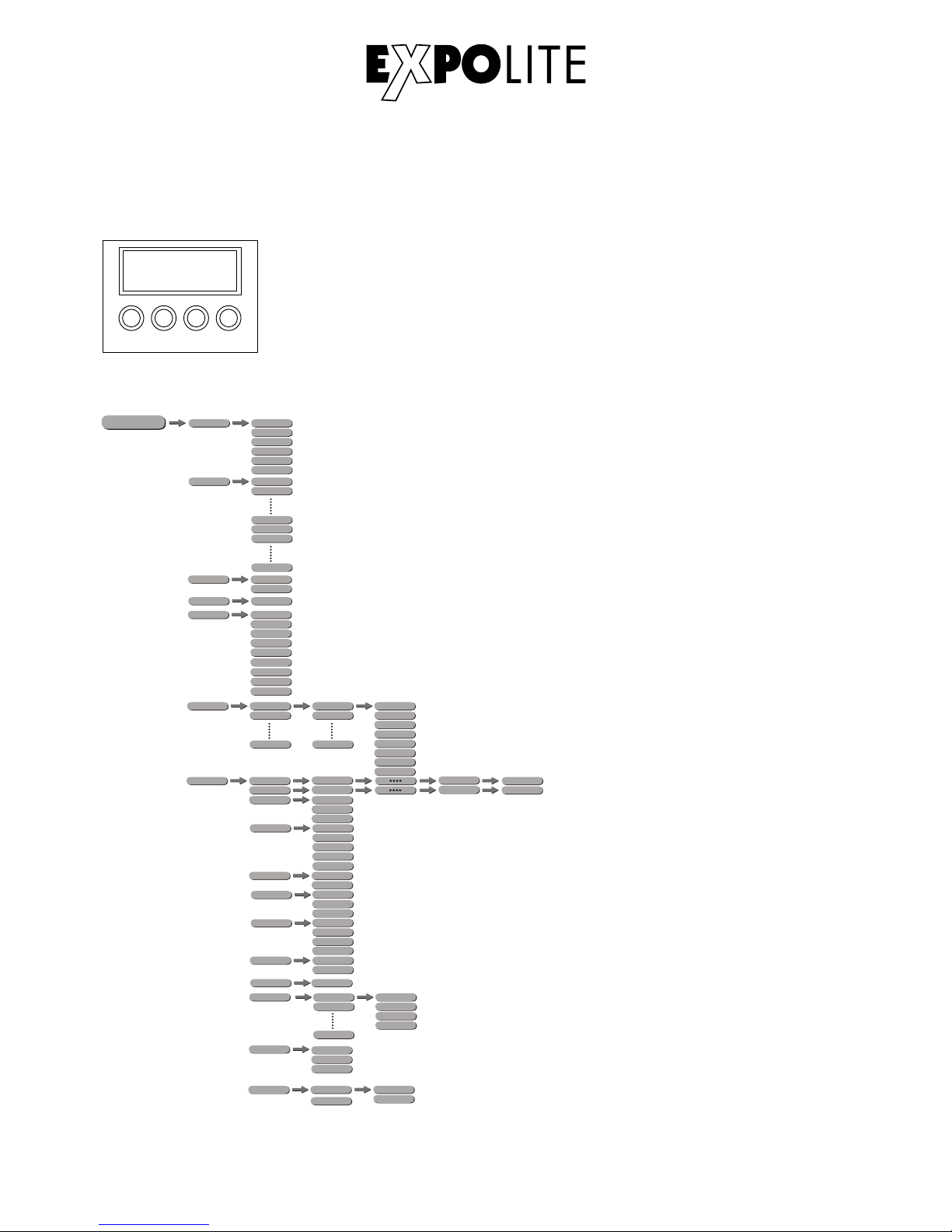

Menüstruktur
MENU - Taste:
ENTER-Taste:
UP-Taste:
DOWN-Taste
ENTER UP DOWN
MENU
Eine Menüebene aufwärts
In gewähltes Menü springen; Eingabe bestätigen
Aufwärts blättern; Wert erhöhen
Abwärts blättern; Wert verringern
Bedienelemente am Gerät
D-08
RUN DMX
SLAV
AT.01
AT.02
AT.10
AUTO
PR.C1
PR.C2
PR.10
D.(001~512)
DMX
TOUR
ARC.1
ARC.2
AR1.D
AR2.S
AR2.D
MENU R.( 0~255 )
G.(0~255)
B.(0~255)
W.(0~255)
S.(0~20)
STAT
PERS
HSV
PR.C1
PR.C2
PR.10
SC.01
SC.02
SC.30
EDIT R.(0~255)
G.(0~255)
B.(0~255)
W.(0~255)
T.(0~255)
F.(0~255)
Z.(0~255)
T.(0~255)
T.(0~255)
S.(0~20)
Z.(0~255)
TR16
AR2.Z
SET UPLD
REST
OFF
COLR
DIM3
DIM1
DIM2
DIM4
DIM
RGBW
UC
OF F
PASS
PASS
SEND END
REST END
KEY ON
OFF
CAL
RGBW
BLAC
SAVE
DERR
POS2
POS1
ZOOM
****
WH.01
WH.02
WH.11
R.(0~255)
G.(0~255)
B.(0~255)
W.(0~255)
WT
R.(0~255)
G.(0~255)
B.(0~255)
ZOOM
POS.1
POS.2
P(0~255)
P(0~255)
BASE
CV3
CV2
CURV CV1
OFF

Statische Farbe einstellen
Im Menü werden im Punkt „STAT“ statische Farben für den Stand-Alone Betrieb
eingestellt. Diese werden anhand der DMX-Werteskala 0-255 für Rot, Grün, Blau und
Weiß, Zoom sowie dem Stroboskopwert 0-20Hz gemischt.
MENU
AT.01
AT.02
AT.10
AUTO
PR.01
PR.02
PR.10
Automatikprogramme abspielen
Im Menü werden im Punkt „AUTO“ die im Gerät gespeicherten Automatikprogramme abgespielt.
Die Programme „AT01" bis „AT10" sind fest im Gerät hinterlegt. Die Programme „PR01" bis
„PR10" sind editierbar. Dies wird unter „Editieren von Benutzerprogrammen“ beschrieben.
Automatikprogramme werden als Master an verbundene Slave-Geräte übertragen. Für den
Master-Slave Betrieb werden Signale über die DMX-Leitung gesendet. Dies kann dritte Geräte
stören.
Betriebsmodus DMX / Slave
MENU
RUN DMX
SLAV
Im Menü wird im Punkt „RUN“ der Betriebsmodus eingestellt. Für den Betrieb an einem DMX-
Kontroller muss „DMX“ aktiviert werden. Für den Betrieb als Slave-Gerät muss „SLAV“ aktiviert
werden. Im Slave-Modus empfängt das Gerät statische Farben oder abgespielte Automatik-
programme von einem verbundenen Master-Gerät.
MENU
D.(001~512)
DMX
DMX-Adresse einstellen
Im Menü wird im Punkt „DMX“ die DMX-Startadresse des Gerätes eingestellt. Diese bleibt auch
bei dem Wechsel der Personality erhalten.
D-09
R.(0~255)
G.(0~255)
B.(0~255)
W.(0~255)
S.(0~20)
MENU STAT
Z.(0~255)

Personality einstellen
Im Menü wird im Punkt „PERS“ die gewünschte DMX-Personality eingestellt. Die Kanalbelegung
der einzelnen Personalities ist im Kap. „Steuerung über DMX512" ersichtlich.
Benutzerprogramme editieren
Im Menü wird im Punkt „EDIT“ werden die Benutzerprogramme „PR01" bis „PR10" editiert.
Jedes Programm kann aus bis zu 30 Schritten bestehen. Jeder Schritt besteht aus den
Parametern Farbe „RGBW“, Zoom, Strobe „0-20Hz“, Dauer des Steps „Time“ und Überblendzeit
„Fade“. Benutzerprogramme können auf andere Geräte überspielt werden, siehe Erweiterte
Einstellungen.
Erweiterte Einstellungen
Im Menü „SET“ werden erweiterte Geräteeinstellungen vorgenommen. Das Passwort für
für Einstellungen ist „UP“-“DOWN“-“UP“-“DOWN“-“ENTER“ und kann nicht geändert werden.
„UPLD“: Die Uploadfunktion überträgt Benutzerprogramme auf verbundene Slave-Geräte. Diese
müssen hierzu im Betriebsmodus „RUN“ auf Slave gestellt werden.
„REST“: Reset führt einen vollständigen Gerätereset durch und stellt die Werkseinstellungen her
D-10
TOUR
ARC.1
ARC.2
AR1.D
AR2.S
AR2.D
PERS
HSV
MENU
TR16
AR2.Z
R.(0~255)
G.(0~255)
B.(0~255)
W.(0~255)
Z.(0~255)
T.(0~255)
F.(0~255)
PR.C1
PR.C2
PR.10
SC.01
SC.02
SC.30
EDIT
MENU
S.(0~20)
MENU
SET UPLD
REST
OFF
COLR
DIM3
DIM1
DIM2
DIM4
DIM
RGBW
UC
OF F
PASS
PASS
SEND END
REST END
BLAC
SAVE
DERR
POS2
POS1
ZOOM BASE
CV3
CV2
CURV CV1
OFF
