Expolite Tour-LED MC 40 User manual

Tour-LED MC 40
Art.Nr.: led25115
Bedienungsanleitung
Bedienungsanleitung bitte aufbewahren
Keep this Manual for later queries
Änderungen sind ohne Ankündigung möglich.
Changes are possible without prior notice.
Rev. 2018-43-43
User Manual
Eigenschaften
Bedienelemente
Steuerung
Specifications
Menu
Control

FOCON SHOWTECHNIC
Vertriebsgesellschaft mbH
Teichweg 4+6
D-49504 Lotte/Wersen
Telefon: ++49 (0) 541-77095-0
Fax: ++49 (0) 541-77095-27
[email protected]
www.focon-showtechnic.com
by
Die beiliegenden Bedienhinweise für Expolite
Geräte sind Bestandteil dieser Bedienungs-
anleitung. Lesen Sie diese sorgfältig, bevor
Sie das Gerät in Betrieb nehmen.
The enclosed General Information for Expolite
Units are part of these user manual. Read them
carefully before operating the device.

Inhalt - Content
Inhalt - Content
Seite / Page
Lieferumfang
Technische Daten
Abmessungen
Installation
Bedienung
Steuerung mit DMX512
Delivery
Product Information
Dimensions
Installation
Operation
Using DMX512 Controller
DE D-04
ENG
D-05
D-06
D-07
D-08
D-14
E-20
E-21
E-22
E-23
E-24
E-30

Lieferumfang
- Expolite Tour-LED MC 40
Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der
Lieferumfang dennoch nicht vollständig sein, wenden Sie sich bitte umgehend
an Ihren Vertriebspartner.
- Anschlusskabel für Spannungsversorgung
- Bedienhinweise für Expolite Geräte
- Bedienungsanleitung
D-04

Technische Daten
Spannungsversorgung
Maximale Leistungsaufnahme
Gewicht
Betriebstemperatur
Abmessungen
Luftfeuchtigkeit*
Schutzklasse
Gehäuse
LEDs
LED Treiberstrom
Abstrahlwinkel
Steuerung
DMX-Kanäle
Anschlüsse
100V - 240V AC 50/60Hz
45W
215 x 135 x 186mm
3,6kg
Power In/Out | DMX In/Out
-20°C - 45°C
< 80%
IP 65
Aluminiumdruckguss Gehäuse
1x 40W RGBW**
2,5A
3,5° - 18°
Stand-Alone / DMX512 / RDM
9 - 17 (9/9/12/17)
D-05
* Siehe Allgemeine Bedienhinweise für Expolite Geräte - Hinweise zu Kondenswasserbildung im Geräteinneren
** Toleranzbereich der Farbtemperatur entsprechend Herstellerangabe +/- 10%.
0
1
2
3
1
2
3

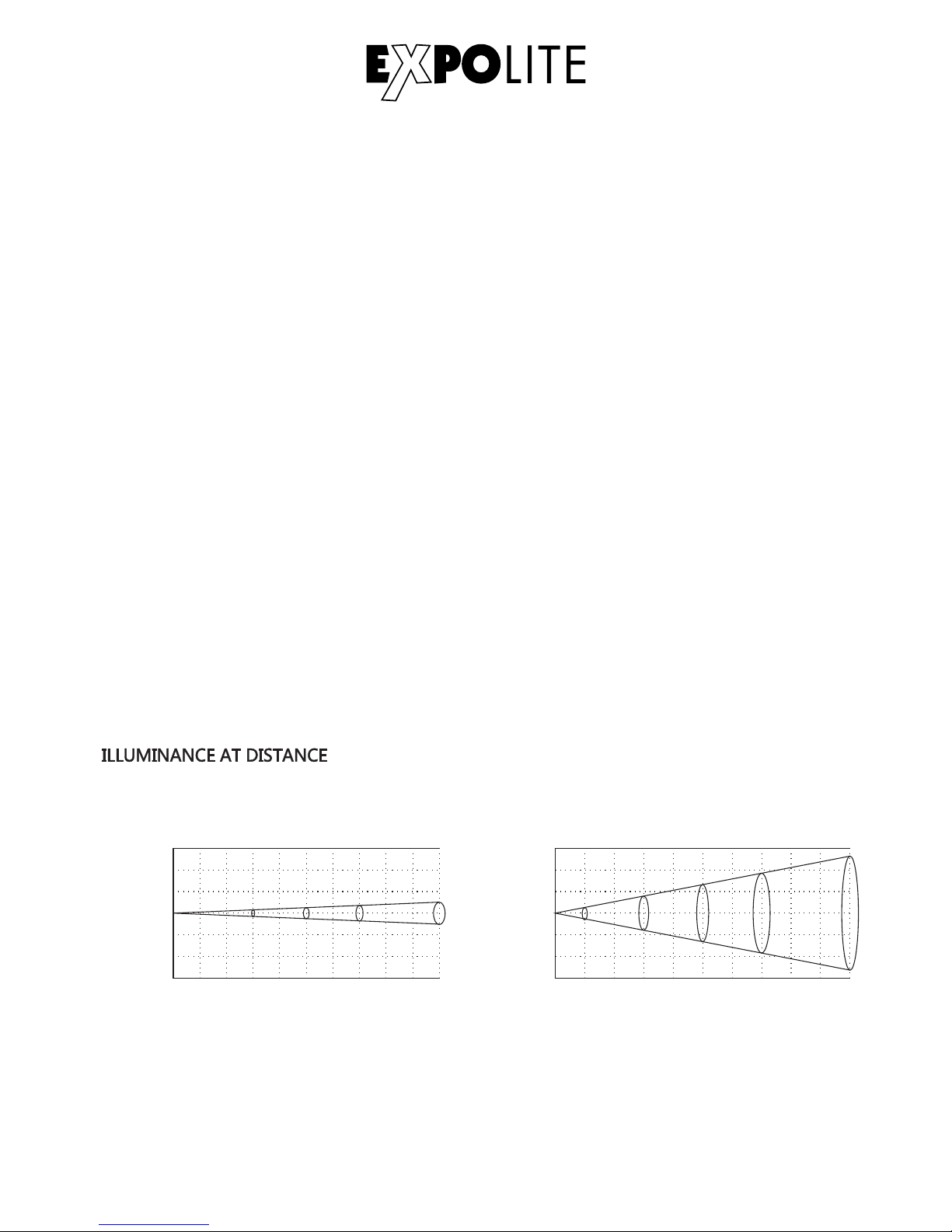

Distance (m)
Lux center
1357 10
56000 6222 2240 1143 560
Beam Opening
Diameter (m) 0.06 0.18 0.31 0.43 0.61
3.5°
0
1
2
3
1
2
3
Distance (m)
Lux center
1357 10
4160 462 166 85 42
Beam Opening
Diameter (m) 0.32 0.95 1.58 2.21 3.17
18°

Abmessungen
D-06

Installation
Montage
Hängend
Das Gerät kann in jeder beliebigen Position verwendet werden. An dem
Montagebügel sind Bohrungen vorhanden, durch die gängige Halterungen
sicher montiert werden können. Geräte müssen entsprechend der jeweils
gültigen Vorschriften sicher montiert und mit einer zweiten Sicherung gegen
herabfallen versehen werden. Hierzu ist am Gerät eine Öse für Safeties
angebracht.
Stehend
Das Gerät kann direkt auf den montierten Bügel gestellt werden. Hierzu muss
dieser bis in den mechanischen Anschlag aufgeklappt werden.
HINWEIS
Das LED Modul kann in jeder beliebigen Lage betrieben werden.
DMX512
CONTROLLER
............
DMX Addr.1 DMX Addr.(Nx1)+1 DMX Addr.(Nx2)+1
DMX-Verbindung
Die Geräte mit geeigneten DMX-Kabeln miteinander und mit dem Kontroller verbinden.
Die vorgesehenen DMX-Adressen und Personalities an den Geräten einstellen.
Verbindung der Spannungsversorgung
Bei 230V Netzspannung: maximal 20 Geräte in Reihe.
Bei 120V Netzspannung: maximal 10 Geräte in Reihe.
D-07

Bedienung
MENU
PERSON HSIC
STATIC RED
HSIC
HSIC
HSIC
PERSON
RUN HSIC
DMX
MENU - Taste:
ENTER-Taste:
UP-Taste:
DOWN-Taste
ENTER UP DOWN
MENU
Eine Menüebene aufwärts
In gewähltes Menü springen; Eingabe bestätigen
Aufwärts blättern; Wert erhöhen
Abwärts blättern; Wert verringern
Bedienelemente am Gerät
Menüstruktur
PERSON
AUTO PROGRAM HSIC
AUTO1
o
o
o
HSICEDIT PROGRAM1
PROGRAM2
o
o
o
PROGRAM10
SCENE-01
SCENE-02
SCENE-30
o
o
o
PERSON
SETTING
GREEN
BLUE
WHITE
ZOOM
HSIC
AUTO2
HSIC
AUTO10
HSIC
PROGRAM1
HSIC
PROGRAM2
HSIC
PROGRAM10
o
o
o
HSIC
SLAVE
PERSON
PERSON
RUN MODE
ADDRESS
HSIC
HSIC
DMX
0 - 512
PERSON
PERSONALITY
RED
GREEN
BLUE
WHITE
ZOOM
STROBE
HSIC
DMX
HSIC
HSIC
HSIC
TOUR
HSIC
HSIC
SSP
Tr16
HSIC
R.(0 - 255)
HSIC
HSIC
HSIC
G.(0 - 255)
B.(0 - 255)
W.(0 - 255)
Z.(0 - 255)
HSIC
STROBE
PERSON
RUN HSIC
DMX
HSIC
ZOOM MODE2
PERSON
ZOOM MODE HSIC
ZOOM MODE1
R.(0 - 255)
G.(0 - 255)
B.(0 - 255)
W.(0 - 255)
Z.(0 - 255)
S.(0 - 25)
TIME
FADE
T.(0 - 255)
F.(0 - 255)
HSIC
ST.(0 - 25)
HSIC
UPLOAD ****
HSIC
RESET
HSIC
COLOR
HSICDIMMER
HSIC
DMX ERROR
HSICPWM
****
OFF
RGBW
UC
OFF
DIM1
DIM2
DIM3
DIM4
SAVE
BLACK
600HZ
1200HZ
2000HZ
2400HZ
HSIC
**** SEND
RESET
6000HZ
25000HZ
3200K
4200K
5600K
NORMAL
HSIC
FULL POWER CCT
PERSON HSICKEY ON
HSIC
OFF
D-08
SPEED 0 - 255

D-09
MENU
PERSON
CALIB.C WHITE WHITE.01 2700K
3000K
8000K
WHITE.12
o
o
o
RGBW R(0 - 255)
G(0 - 255)
B(0 - 255)
PERSON HSIC
INFO VERSION VXX
o
o
o
WHITE.02
****
HSICRDM UID 0X3503Axxxxxxx
LABEL
****
CALR OK
MC 40

DMX-Adresse einstellen
Im Menü wird im Punkt ADDRESS die DMX-Startadresse des Gerätes eingestellt. Diese bleibt auch
bei dem Wechsel der Personality erhalten.
MENU
PERSON HSIC
ADDRESS 0 - 512
DMX-Kanalbelegung einstellen
MENU
Im Menü PERSONALITY wird die Belegung der DMX-Kanäle des Gerätes festgelegt. Es stehen die
Modi HSIC (9 Kanäle), SSP (9 Kanäle), TOUR (12 Kanäle) und Tr16 (17 Kanäle) zur Verfügung.
Statische Farbe einstellen
Im Menü werden im Punkt STATIC statische Farben für den Stand-Alone Betrieb eingestellt. Diese
werden anhand der DMX-Werteskala 0-255 für Rot (RED), Grün (GREEN), Blau (BLUE), Weiß
(WHITE) und dem Zoom (ZOOM), sowie dem Stroboskopwert 0-25Hz (STROBE) gemischt.
MENU
Automatikprogramme abspielen
MENU
D-10
PERSON
PERSONALITY
HSIC
DMX
HSIC
HSIC
HSIC
TOUR
HSIC
HSIC
SSP
Tr16
PERSON HSIC
STATIC RED
HSIC
HSIC
HSIC
GREEN
BLUE
WHITE
ZOOM
HSIC
R.(0 - 255)
HSIC
HSIC
HSIC
G.(0 - 255)
B.(0 - 255)
W.(0 - 255)
Z.(0 - 255)
HSIC
STROBE HSIC
ST.(0 - 25)
PERSON
AUTO PROGRAM HSIC
AUTO1
o
o
o
HSIC
AUTO2
HSIC
AUTO10
HSIC
PROGRAM1
HSIC
PROGRAM2
HSIC
PROGRAM10
o
o
o
SPEED 0 - 255

Im Menü werden im Punkt AUTO PROGRAM die im Gerät gespeicherten Automatikprogramme
abgespielt. Die Programme AUTO1 bis AUTO10 sind fest im Gerät hinterlegt. Die Programme
PROGRAM1 bis PROGRAM10 sind editierbar. Dies wird unter Editieren benutzerdefinierter
Programme beschrieben. Automatikprogramme werden als Master an verbundene Slave-Geräte
übertragen. Für den Master-Slave-Betrieb werden Signale über die DMX-Leitung gesendet. Dies
kann dritte Geräte stören.
Runmode auswählen
Im Menü RUN MODE wird der Betriebsmodus eingestellt. Für den Betrieb an einem DMX-Kontroller
muss DMX aktiviert werden. Im Modus SLAVE wird das Gerät von einem Master-Gerät gesteuert.
MENU
PERSON
RUN MODE HSICDMX
Editieren benutzerdefinierter Programme
Im Menü EDIT werden die Benutzerprogramme PROGRAM1 bis PROGRAM10 editiert. Jedes
Programm kann aus bis zu 30 Schritten bestehen (SCENE-01 - SCENE-30). Jeder Schritt besteht
aus den Parametern Farbe RGBW, Stroboskop (STROBE) „0-25Hz“, Dauer des Steps (TIME) und
Überblendzeit (FADE). Benutzerprogramme können auf andere Geräte überspielt werden, siehe
Master-/Slave Menü.
HINWEIS: Für weniger als 30 Schritte müssen TIME und FADE des letzten Schrittes auf 0 gesetzt
werden.
Beispiel für Time-Settings eines Stand-Alone Programmes mit 3 Schritten:
Step 1 TIME = 4 FADE = 3
Step 2 TIME = 5 FADE = 2
Step 3 TIME = 0 FADE = 0
MENU
HSIC
SLAVE
D-11
HSICEDIT PROGRAM1
PROGRAM2
o
o
o
PROGRAM10
SCENE-01
SCENE-02
SCENE-30
o
o
o
RED
GREEN
BLUE
WHITE
ZOOM
STROBE
R.(0 - 255)
G.(0 - 255)
B.(0 - 255)
W.(0 - 255)
Z.(0 - 255)
S.(0 - 25)
TIME
FADE
T.(0 - 255)
F.(0 - 255)
Zoommode auswählen
Im Menü ZOOM MODE wird die Geschwindigkeit des motorischen Zooms eingestellt. Im ZOOM
MODE1 fährt der Zoom mit maximaler Geschwindigkeit, im ZOOM MODE2 fährt der Zoom mit
reduzierter Gewschwindigkeit und geringerer Lautstärke.
MENU
PERSON
ZOOM MODE HSIC
ZOOM MODE1
HSIC
ZOOM MODE2

Verschiedene Einstellungen
MENU
Das Passwort lautet: UP - DOWN - UP - DOWN - ENTER
UPLOAD: sendet die benutzerdefinierten Programme an verbundene Slave-Geräte.
RESET: setzt die editierbaren Einstellungen zurück auf die Werkseinstellungen.
COLOR: bietet die Möglichkeit eine Farbkalibrierung auszuwählen. Unter UC wird der Uniform-Color-
Modus aktiviert, der die werksseitige Angleichung aller Geräte der Tour-LED Familie abruft. Unter
RGBW werden die unter CALIB.C\RGBW eingestellten Werte verwendet. Bei OFF wird keine
Kalibrierung genutzt. So erreicht das Gerät die maximale Helligkeit.
DIMMER: stellt die gewünschte Dimmkurve zur Simulation eines Halogenleuchtmittels ein (OFF/
DIM1/DIM2/DIM3/DIM4).
DMX ERROR: stellt das Verhalten bei Unterbrechung des DMX-Signals ein. SAVE um den letzten
empfangenen Wert zu halten, oder BLACK für Blackout.
PWM: bietet die Möglichkeit die PWM-Frequenz des Gerätes anzupassen (600HZ/1200HZ/2000HZ/
2400HZ/6000HZ/25000HZ).
FULL POWER CCT: wählt die Farbtemperatur bei vollem Output. 3200K/4200K/5600K/10000K und
NORMAL können eingestellt werden.
D-12
PERSON
SETTING HSIC UPLOAD ****
HSIC
RESET
HSIC
COLOR
HSICDIMMER
HSIC
DMX ERROR
HSICPWM
****
OFF
RGBW
UC
OFF
DIM1
DIM2
DIM3
DIM4
SAVE
BLACK
600HZ
1200HZ
2000HZ
2400HZ
HSIC
**** SEND
RESET
6000HZ
25000HZ
3200K
4200K
5600K
NORMAL
HSIC
FULL POWER CCT

MENU
Kalibrierung und Weißabgleich
Im Menü CALIB.C werden die Weißkalibrierungen eingestellt.
Im Untermenü WHITE können die vorprogrammierten Farbtemperaturen geändert werden.
Untermenü RGBW wird der Weißwert für die Eingabe der maximalen DMX-Werte eingestellt. Wenn
diese Kalibrierung aktiviert ist und das Gerät die DMX-Werte RGB = 255, 255, 255 empfängt, wird
das hier hinterlegte Weiß ausgegeben.
HINWEIS: Der Maximalwert kann auf „0" begrenzt werden. In diesem Fall reagiert ein Farbkanal
nicht auf einen gesendeten DMX-Wert. Dies kann als Gerätefehler fehlinterpretiert werden.
Um geänderte Kalibrierungen wieder auf die Werkseinstellungen zurückzusetzen, muss die Eingabe
CALR mit dem Passwort (UP - DOWN - UP - DOWN - ENTER) bestätigt werden.
Aktivieren des Passwortschutzes
Im Menüpunkt KEY wird der Passwortschutz des Gerätes bei Gerätestart aktiviert oder de-
aktiviert. Wenn KEY auf ON gestellt ist, startet das Gerät gesperrt und das Menü wird jeweils
30 Sekunden nach der letzten Eingabe erneut gesperrt. Für Änderungen im Menü muss dann das
Passwort UP - DOWN - UP - DOWN - ENTER eingegeben werden.
MENU
PERSON HSICKEY ON
HSIC
OFF
D-13
Info-Menü
MENU
Im Info-Menü (INFO), Untermenü VERS wird die z.Zt. installierte Firmwareversion des Gerätes
angezeigt.
Im Untermenü RDM kann im Untermenü UID die RDM-ID des Gerätes und im Untermenü LABEL
die Bezeichnung des Gerätes eingesehen werden.
PERSON HSIC
INFO VERSION VXX
HSICRDM UID 0X3503Axxxxxxx
LABEL MC 40
PERSON
CALIB.C WHITE WHITE.01 2700K
3000K
8000K
WHITE.12
o
o
o
RGBW R(0 - 255)
G(0 - 255)
B(0 - 255)
o
o
o
WHITE.02
****
****
CALR OK

DMX-Kanalbelegung
Dieses Gerät verfügt über verschiedene DMX-Personalities. Bei diesen werden unterschiedlich
viele DMX-Kanäle belegt und die Reaktion des Gerätes unterscheidet sich entsprechend.
Es sind 4 DMX-Personalities (9-/9-/12-/17-Kanäle) wählbar.
Durch Änderungen in der Gerätesoftware kann es zu weiteren oder geänderten Funktionen kommen.
Auf der Website steht das aktuellste Dokument „DMX-Channels“ als pdf zum Download zur
Verfügung.
Steuerung mit DMX512
D-14
1 0-255 Intensity
2 0-255 Hue
3 0-255 Hue Fine
4 0-255 Saturation
CCT
0-10 No Function
11-30 2700K
31-50 3000K
51-70 3200K
71-90 3500K
91-110 4000K
111-130 4200K
131-150 4500K
151-170 5600K
171-190 6000K
191-210 6500K
211-230 7200K
231-255 8000K
Strobe
0-9 No Function
10-99 Strobe (Slow to fast)
100-109 No Function
110-179 Lightning Strobe
180-189 No Function
190-255 Random Strobe
7 0-255 Zoom
Zoom Reset
0-200 No Function
201-220 Zoom Reset
221-255 No Function
Dimmer Speed
0-9 No Function
10-29 Off
30-69 Dim1
70-129 Dim2
130-189 Dim3
190-255 Dim4
5
6
9
8
HSIC

D-15
1 0-255 Master Dimmer
2 0-255 Red
3 0-255 Green
4 0-255 Blue
5 0-255 White
Strobe
0-9 No Function
10-99 Strobe (Slow to fast)
100-109 No Function
110-179 Lightning Strobe
180-189 No Function
190-255 Random Strobe
7 0-255 Zoom
Zoom Reset
0-200 No Function
201-220 Zoom Reset
221-255 No Function
Dimmer Speed
0-9 No Function
10-29 Off
30-69 Dim1
70-129 Dim2
130-189 Dim3
190-255 Dim4
6
8
9
SSP

D-16
TOUR
1 0-255 Master Dimmer
2 0-255 Red
3 0-255 Green
4 0-255 Blue
5 0-255 White
Colour Macro & White
0-10 No Function
11-30 Red 100% / Green Up / Blue 0%
31-50 Red Dow n / Green 100% / Blue 0%
51-70 Red 0% / Green 100% / Blue Up
71-90 Red 0% / Green Down / Blue 100%
91-110 Red Up / Green 0% / Blue 100%
111-130 Red 100% / Green 0% / Blue Down
131-150 Red 100% / Green Up / Blue Up
151-170 Red Down / Green Down / Blue 100%
171-195 All Led at Full Output
196-200 2700K
201-205 3000K
206-210 3200K
211-215 3500K
216-220 4000K
221-225 4200K
226-230 4500K
231-235 5600K
236-240 6000K
241-245 6500K
246-250 7200K
251-255 8000K
Strobe
0-9 No Function
10-99 Strobe (Slow to fast)
100-109 No Function
110-179 Lightning Strobe
180-189 No Function
190-255 Random Strobe
6
7

D-17
Auto
0 - 40 No Function
41-50 Auto 1
51-60 Auto 2
61-70 Auto 3
71-80 Auto 4
81-90 Auto 5
91-100 Auto 6
101-110 Auto 7
111-120 Auto 8
121-130 Auto 9
131-140 Auto 10
141-150 Program 1
151-160 Program 2
161-170 Program 3
171-180 Program 4
181-190 Program 5
191-200 Program 6
201-210 Program 7
211-220 Program 8
221-230 Program 9
231-255 Program 10
9 0-255 Auto Speed Adjustment
10 0-255 Zoom
Zoom Reset
0-200 No Function
201-220 Zoom Reset
221-255 No Function
Dimmer Speed
0-9 No Function
10-29 Off
30-69 Dim1
70-129 Dim2
130-189 Dim3
190-255 Dim4
11
12
8

D-18
TR16
1 0-255 Master Dimmer
2 0-255 Master Dimmer Fine
3 0-255 Red
4 0-255 Red Fine
5 0-255 Green
6 0-255 Green Fine
7 0-255 Blue
8 0-255 Blue Fine
9 0-255 White
10 0-255 White Fine
Colour Macro & White
0-10 No Function
11-30 Red 100% / Green Up / Blue 0%
31-50 Red Dow n / Green 100% / Blue 0%
51-70 Red 0% / Green 100% / Blue Up
71-90 Red 0% / Green Down / Blue 100%
91-110 Red Up / Green 0% / Blue 100%
111-130 Red 100% / Green 0% / Blue Dow n
131-150 Red 100% / Green Up / Blue Up
151-170 Red Down / Green Down / Blue 100%
171-195 All Led at Full Output
196-200 2700K
201-205 3000K
206-210 3200K
211-215 3500K
216-220 4000K
221-225 4200K
226-230 4500K
231-235 5600K
236-240 6000K
241-245 6500K
246-250 7200K
251-255 8000K
Strobe
0-9 No Function
10-99 Strobe (Slow to fast)
100-109 No Function
110-179 Lightning Strobe
180-189 No Function
190-255 Random Strobe
11
12

D-19
Auto
0 - 40 No Function
41-50 Auto 1
51-60 Auto 2
61-70 Auto 3
71-80 Auto 4
81-90 Auto 5
91-100 Auto 6
101-110 Auto 7
111-120 Auto 8
121-130 Auto 9
131-140 Auto 10
141-150 Program 1
151-160 Program 2
161-170 Program 3
171-180 Program 4
181-190 Program 5
191-200 Program 6
201-210 Program 7
211-220 Program 8
221-230 Program 9
231-255 Program 10
14 0-255 Auto Speed Adjustment
15 0-255 Zoom
Zoom Reset
0-200 No Function
201-220 Zoom Reset
221-255 No Function
Dimmer Speed
0-9 No Function
10-29 Off
30-69 Dim1
70-129 Dim2
130-189 Dim3
190-255 Dim4
16
17
13

Delivery
- Expolite Tour-LED MC 40
Expolite devices are carefully checked before shipment. If the delivery is not complete,
please contact your distributor immediately.
- Power connection cable
- General Information for Expolite Units
- User Manual
E-20
