Expolite LED FRESNEL 2K User manual

01
DEUTSCH
LED FRESNEL 2K
BEDIENUNGSANLEITUNG
FÜR LED22930
USER MANUAL
FOR LED22930
LED FRESNEL 2K

02
DEUTSCH
PRODUKTEIGENSCHAFTEN
TECHNISCHE DATEN
Spannung 100-240V AC @ 50/60Hz
Leistungsaufnahme 340 Watt
LED 32 x 10 W Cree WW Led Array (3100 K)
Zoom 18° - 60°
Farbwiedergabe <85 RaMax
Lichtfluss ~ 8.500 lmMax.
Intensität ~ 81.500 cd
Betriebstemperatur 0° - 40° C
Gehäuse Aluminium Druckguss/Kunststo
Schutzklasse IP 20
Breite 485 mm
Tiefe 333 mm
Höhe 322 mm
Gewicht 7,80 kg

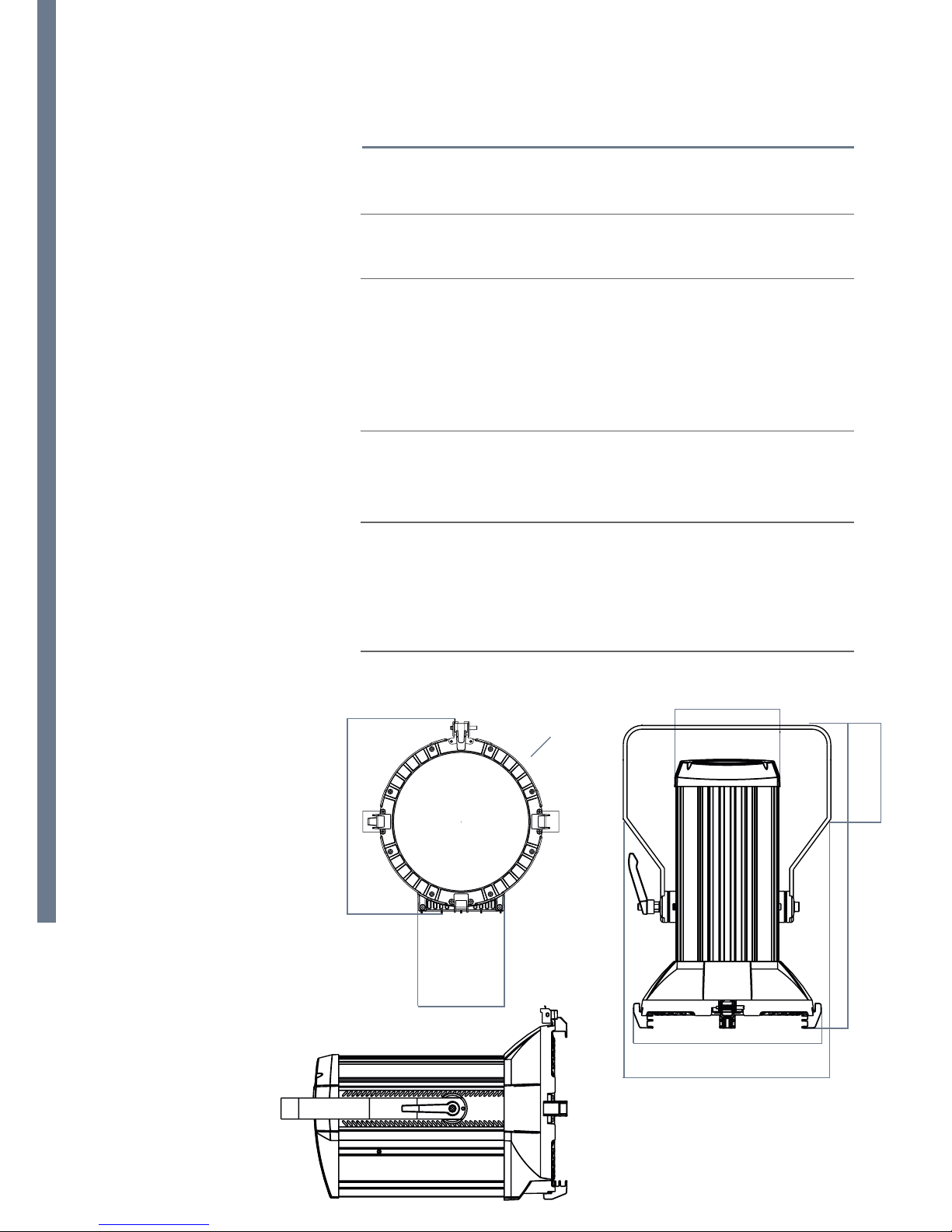

1.0
1.1
146,9 mm
169 mm
301 mm
333 mm
278,1 mm
322,3 mm
485,5 mm
150 mm

03
DEUTSCH
SICHERHEITSHINWEISE
LESEN SIE VOR DER INBETRIEBNAHME IMMER DIE BEDIENUNGS-
ANLEITUNG. STELLEN SIE SICHER, DASS DER AM GERÄT ANGEGE-
BENE WERT FÜR DIE NETZSPANNUNG DEM DER VERSORGUNGS-
SPANNUNG VOR ORT ENTSPRICHT.
Dieses Produkt darf nur von qualifiziertem Fachpersonal installiert
werden.
Arbeiten am Gerät dürfen nur von qualifizierten Servicekräften
vorgenommen werden.
Ein Mindestabstand von 0,5 m zur nächsten Oberfläche muss
eingehalten werden.
Das Produkt darf nur in gut belüfteten Räumen betrieben werden.
Nie direkt in die Lichtquelle schauen.
Immer die Spannungsversorgung trennen bevor Arbeiten an dem
Gerät durchgeführt werden.
Der Schutzleiter muss immer verbunden sein.
Es muss gewährleistet werden, dass das Gerät nicht verschmutzt ist.
ACHTUNG: ERSTICKUNGSGEFAHR DURCH KUNSTSTOFFTÜTEN
Das Produkt hat unser Werk in bestem Zustand verlassen. Um
diesen für einen sicheren Betrieb aufrecht zu erhalten, muss der
Benutzer stets die Anweisungen und Sicherheitshinweise in dieser
Bedienungsanleitung beachten.
Vermeiden Sie, dass Rütteln oder harte Schläge auf Teile des Ge-
rätes einwirken. Stellen Sie sicher, dass das Gerät sauber und frei
von Staub ist. Stellen Sie stets sicher, dass die Verbindungen zur
Versorgung korrekt und sicher angeschlossen sind.
Zeigt sich am Gerät eine Fehlfunktion, wenden Sie sich unverzüg-
lich an Ihren Vertriebspartner. Wird das Gerät transportiert, wird
empfohlen dafür die originale Verpackung zu nutzen, mit der das
Gerät ab Werk geliefert wird.
ACHTUNG: DAS GERÄT NICHT IN BETRIEB NEHMEN, WENN ES
OFFENSICHTLICHE BESCHÄDIGUNGEN AUFWEIST!
150 mm

04
DEUTSCH
Für Geräte mit Schutz gegen Fremdkörper und Wasser nach
IP-Code
Die Schutzart eines Gerätes wird anhand genormter Prüfverfahren
festgestellt. Zur Einordnung der Schutzart wird der IP-Code be-
nutzt. Dieser setzt sich aus den Buchstaben IP und zwei Kennzif-
fern zusammen.
Die erste Kennzier beschreibt den Schutz gegen das Eindringen
von Festkörpern, gibt also an, wie weit das Gehäuse ein Berühren
von elektrischen Bauteilen und ein Eindringen von Festkörpern
unterbindet.
Die zweite Kennzier gibt die Abschirmung gegen Wasser an.
Hierbei wird die schädliche Wirkung von Wasser anhand verschie-
dener Abstufungen definiert und ausdrücklich nicht die Dichtigkeit.
So kann ein Gehäuse bauartbedingt eine schädliche Wirkung von
Wasser unterbinden ohne hierzu vollkommen gegen Eindringen
von Wasser abgeschirmt zu sein!
SCHUTZARTEN ANHAND VON BEISPIELEN:
IP20: Fernhalten von Objekten >12,5mm „Fingerschutz“; Kein
Schutz gegen Wasser.
Typische Schutzklasse für Geräte für den Innenbereich.
IP33: Fernhalten von Fremdkörpern >2,5mm und Schutz gegen
Fallwasser bis 60° aus der Senkrechten.
Gängiger Schutz bei LED-Scheinwerfern mit Powercon und
XLR-Einbaubuchse auf der Unterseite. Diese Schutzklasse ist
Lageabhängig und bezieht sich immer auf die primär vorgesehene
Einsatzlage. Z.B. Floorspot auf dem Boden stehend.
IP54: Vollständiger Berührungsschutz und Schutz gegen
Sprühwasser aus allen Richtungen.
Bei Geräten, die für den eingeschränkten Außeneinsatz geeig-
net sind.
IP65: Staubdicht und Schutz gegen Strahlwasser aus allen Rich-
tungen.
Gängige Schutzklasse für LED-Scheinwerfer für den Außenein-
satz. Hier ist ein temporärer Einsatz weitestgehend unabhängig
von Witterungseinflüssen möglich.
IP67: Staubdicht und Schutz gegen kurzzeitiges Untertauchen.
Ein kurzzeitiges Untertauchen bis 1,5 m ist abgesichert.
SCHUTZ GEGEN FREMDKÖRPER UND WASSER
1.3

05
DEUTSCH
TEMPORÄRER BETRIEB
Grundsätzlich ist Veranstaltungsequipment immer für den
vorübergehenden Einsatz konzipiert, der einer repräsentativen
Anwendung für Eventbeleuchtung entspricht. Hierzu zählen Kon-
zerte, Festivals, Einsätze in Spielstätten wie Theatern, Clubs und
Diskotheken oder vergleichbare Venues.
Ein Dauerbetrieb, besonders unter Außenbedingungen oder
eine dauerhafte bauliche Anbringung im Außenbereich kann zu
Einschränkungen in der Funktion sowie vorzeitiger Ermüdung der
Dichtungen, Kabel und Oberflächenbeschichtung führen.
EINSCHRÄNKUNGEN DER IP SCHUTZART
Eine IP-Schutzart gibt nicht im allgemeinen eine Witterungsbe-
ständigkeit an! Faktoren wie Umgebungstemperatur und Lichtein-
wirkung durch Sonnenlicht (speziell der UV-Anteil) werden nicht
berücksichtigt!
Weiterhin sind teilweise gerätespezifische Maßnahmen wie Ab-
deckungen und Verschlusskappen notwendig um die angegebene
Schutzart zu erreichen Dichtungen in Geräten sind aus alternden
Materialien hergestellt. Um eine Schutzart zu aufrecht zu erhalten
müssen Dichtungen sowie Anzugsdrehmomente der Verschrau-
bungen regelmäßig einer Prüfung unterzogen und bei Bedarf in
einer Fachwerkstatt erneuert werden!

06
DEUTSCH
INSTALLATION
Bei 220~240V: maximal 8 Geräte in Reihe
Bei 110~120V: maximal 4 Geräte in Reihe
HINWEIS!
Wenn das Signalkabel zwischen dem DMX-Kontroller und den
Geräten sowie zwischen den einzelnen Geräten eine Länge von
60 m übersteigt, kann es zu Signalstörungen kommen. In diesem
Fall wird ein Signalverstärker empfohlen.
HINWEIS!

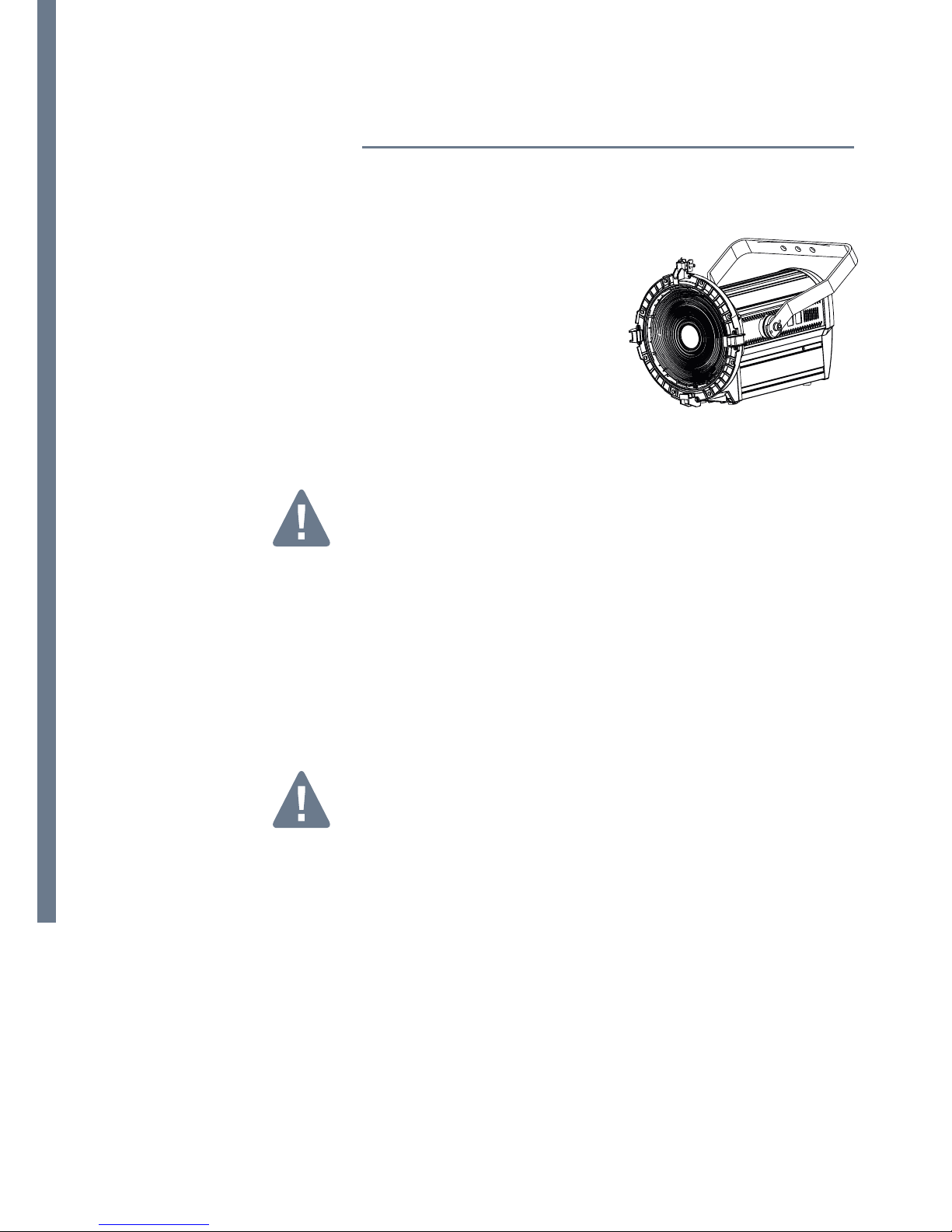

Das LED-Modul kann in jeder beliebigen Position montiert werden.
Die Neigung im Bügel kann bequem durch lösen der Arretierungs-
schraube verstellt werden.
HÄNGEND: Das Gerät kann
an dem Haltebügel hängend
montiert werden. Hierzu muss
eine geeignete Befestigung wie
eine Traversenschelle benutzt
werden. Bitte achten Sie auf
geltende Vorschriften zur
Sicherung wie das Anschlagen
eines Sicherungsseiles.
BEFESTIGUNG
STROMVERSORGUNG
2.0
2.1
2.3

07
DEUTSCH

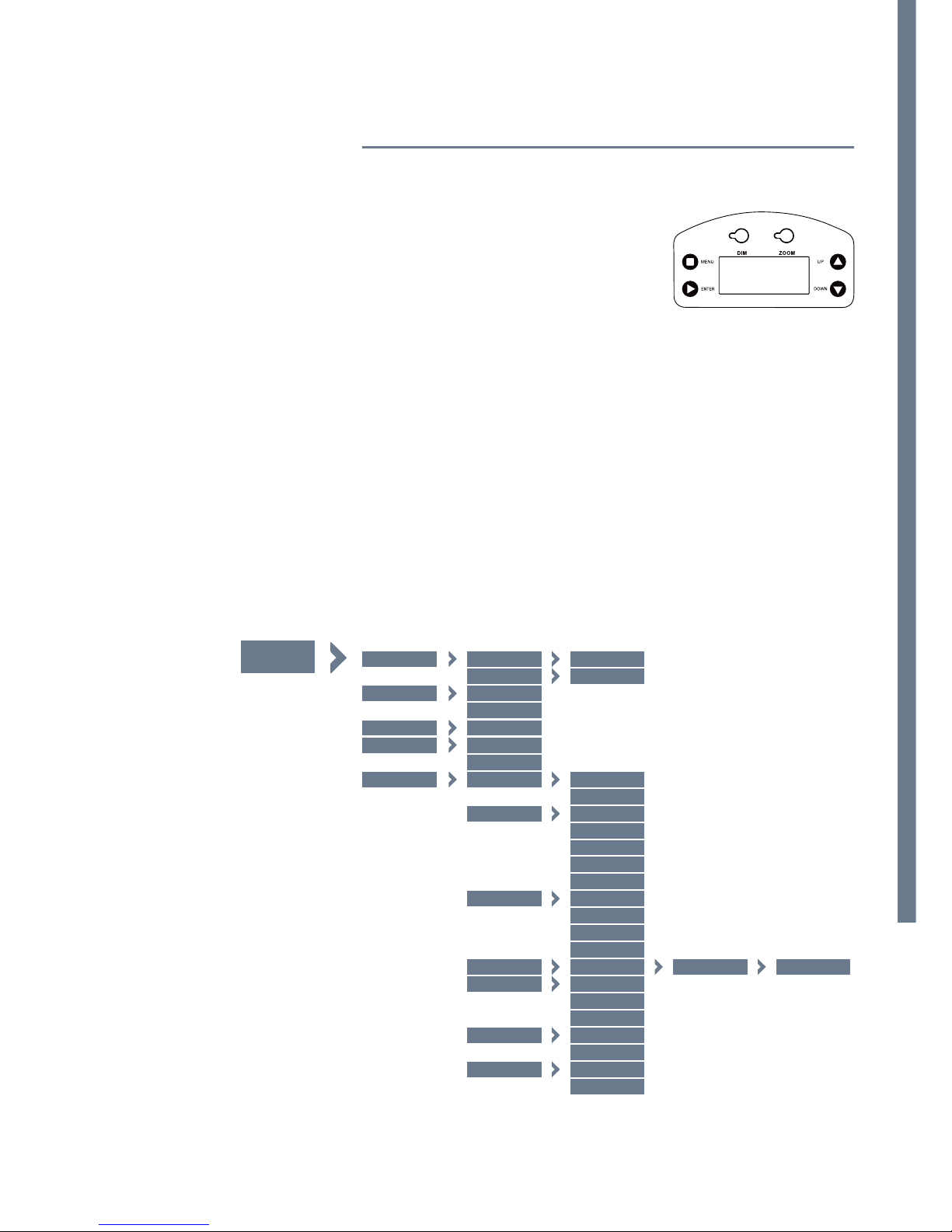

DISPLAYMENÜ3.0
Menu: Weiter zum nächsten Menü.
Enter: Auswahl des aktuellen Punktes.
Down: Scrollen durch das Menü oder
senken von Werten
Up: Scrollen durch das Menü oder
erhöhen von Werten.
DIM: Durch Doppelklick auf die
Tast-Potis schaltet das Gerät in
den Statik-Mode.
Zoom: Klicken und anschließendes
Drehen, wird der Dimmer oder
Zoom eingestellt.
BEDIENUNG

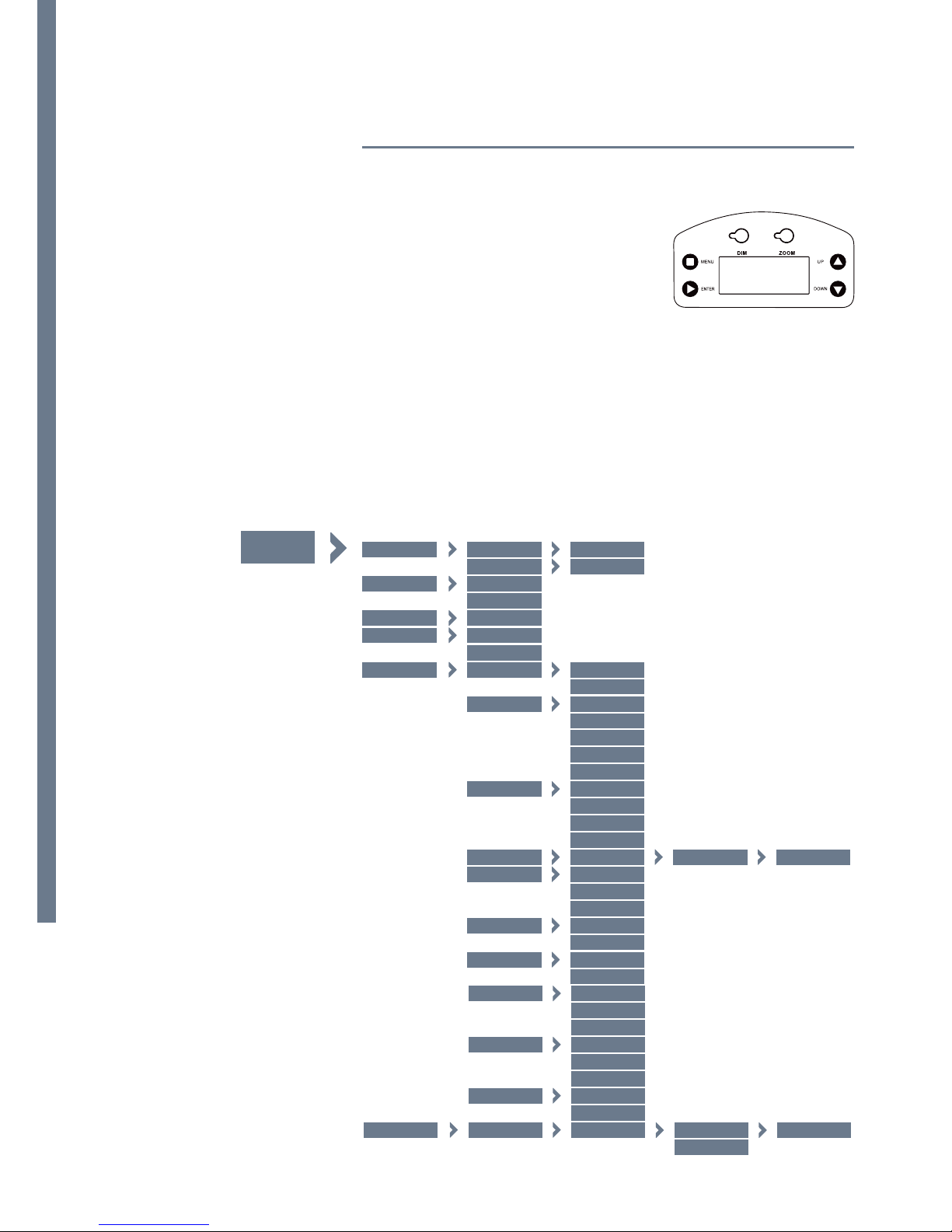

MENÜSTRUKTUR3.2
3.1
STAT
SET
MENÜ DIM
KEY
DIMX
CURV
PERS
SLCK
DERR
ADDR D. (001-512)
ZOOM
RUN DMX
SLAVE
MOTR YES
NO
REST
0-100
OFF
OFF
OFF
UNO
ON
SAVE
ON
DIM1
CV1
DOS
OFF
BLAK
DIM3
CV3
DIM2
CV2
STD. P
DIM4
0-100
*** RESET OK
Schnellzugri: Durch Drücken und Halten der Menütaste im
Hauptmenü ist es möglich, direkt auf die DIM Funktion zu zugrei-
fen.
weiter nächste Seite →

08
DEUTSCH
3.3
3.4
3.5
3.6

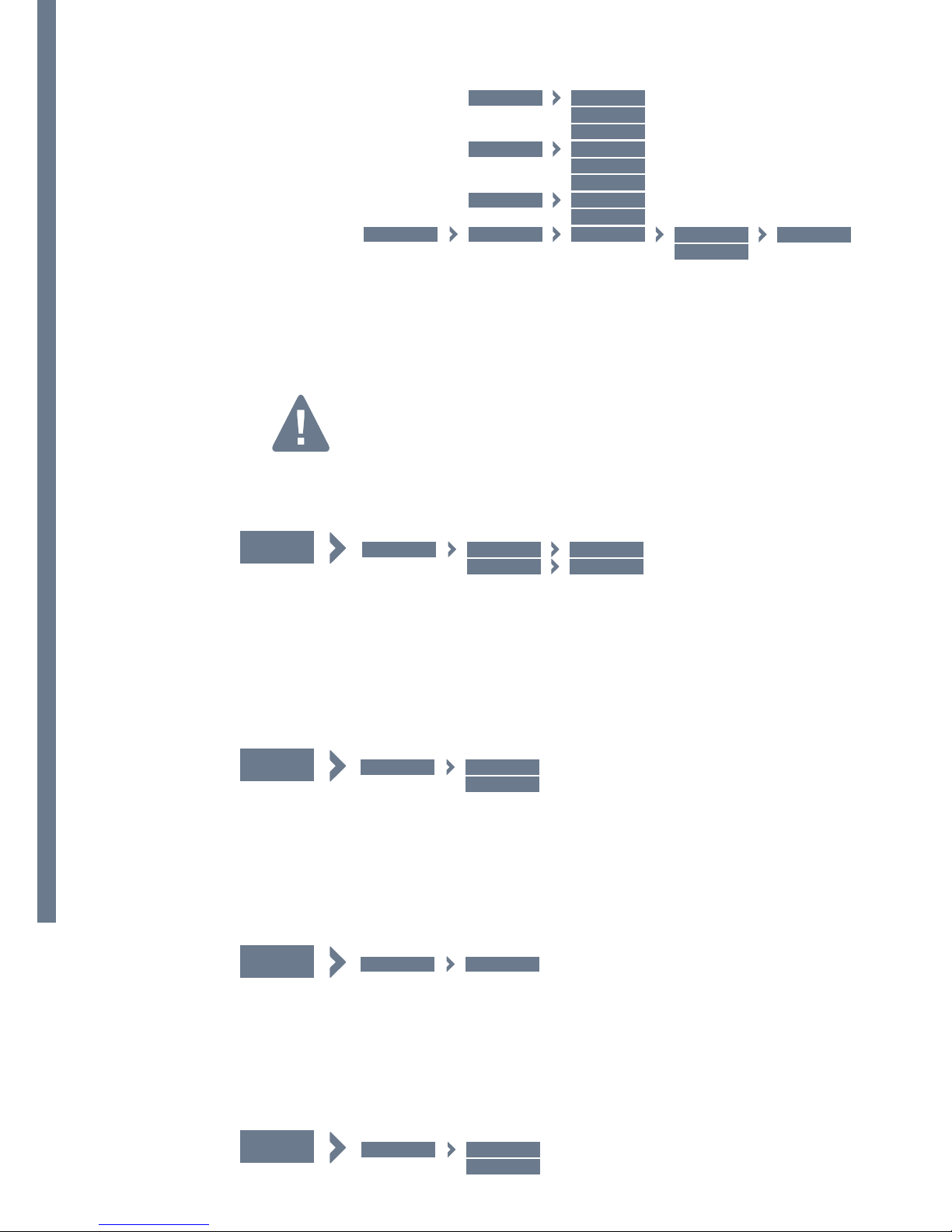

HINWEIS!
Wenn das Gerät auf den Modus Master geschaltet ist, werden die
statischen Einstellungen automatisch an alle gleichen Geräte die
durch eine Datenverbindung verbunden sind weitergegeben.
Wenn das Gerät DMX-Daten empfängt wechselt es nach 2 Minuten
zurück in das Hauptmenü.
Es kann zwischen dem RUN-MODUS DMX für Betrieb via DMX-512
oder SLAVE für Master-Slave Betrieb gewählt werden.
Die benötigte Startadresse einstellen für DMX-512 Betrieb.
Im Menü MOTR kann der Stellmotor für den Zoom reseted werden.

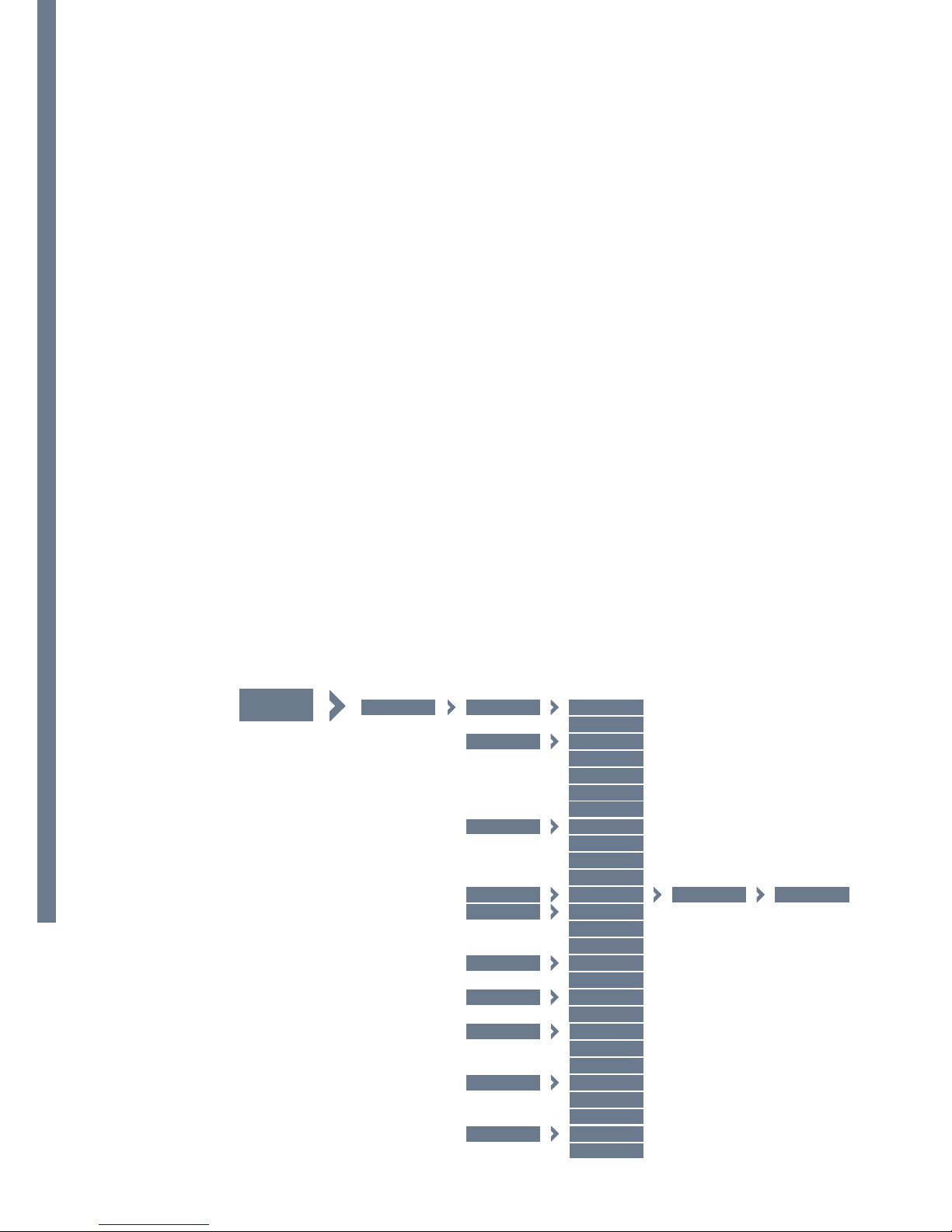

STATISCHER BETRIEB
RUND MODE
DMX ADRESSE
MOTOR RESET
ZOOM
PERF
MCON
BASE
LIVE
SELF
POS1
STDO
MAST
POS2
POWER
CAL *** CAL2 POS1
POS2
(0-255)
STAT
MENÜ
MENÜ
MENÜ
MENÜ
DIM
ZOOM
0-100
0-100
RUN DMX
SLAVE
ADDR D. (001-512)
MOTR YES
NO

09
DEUTSCH
3.7
SET: In diesem Menü sind Zusatzfunktionen hinterlegt
UPLD: Übertragen von Benutzerprogrammen auf Slave-Gerät
REST: Reset
COLR: Farbkalibrierung
DIM1, DIM2, DIM3 oder DIM4 Dimmergeschwindigkeiten für Halo-
gensimulation (DIM4 = langsam)
DERR: DMX-Fehlerverhalten. Letztes Signal beibehalten oder
abdimmen.
ZOOM: Festlegen der Start- und Endposition des Zooms.
CURV: Einstellen der Dimmerkurve
GERÄTEEINSTELLUNGEN

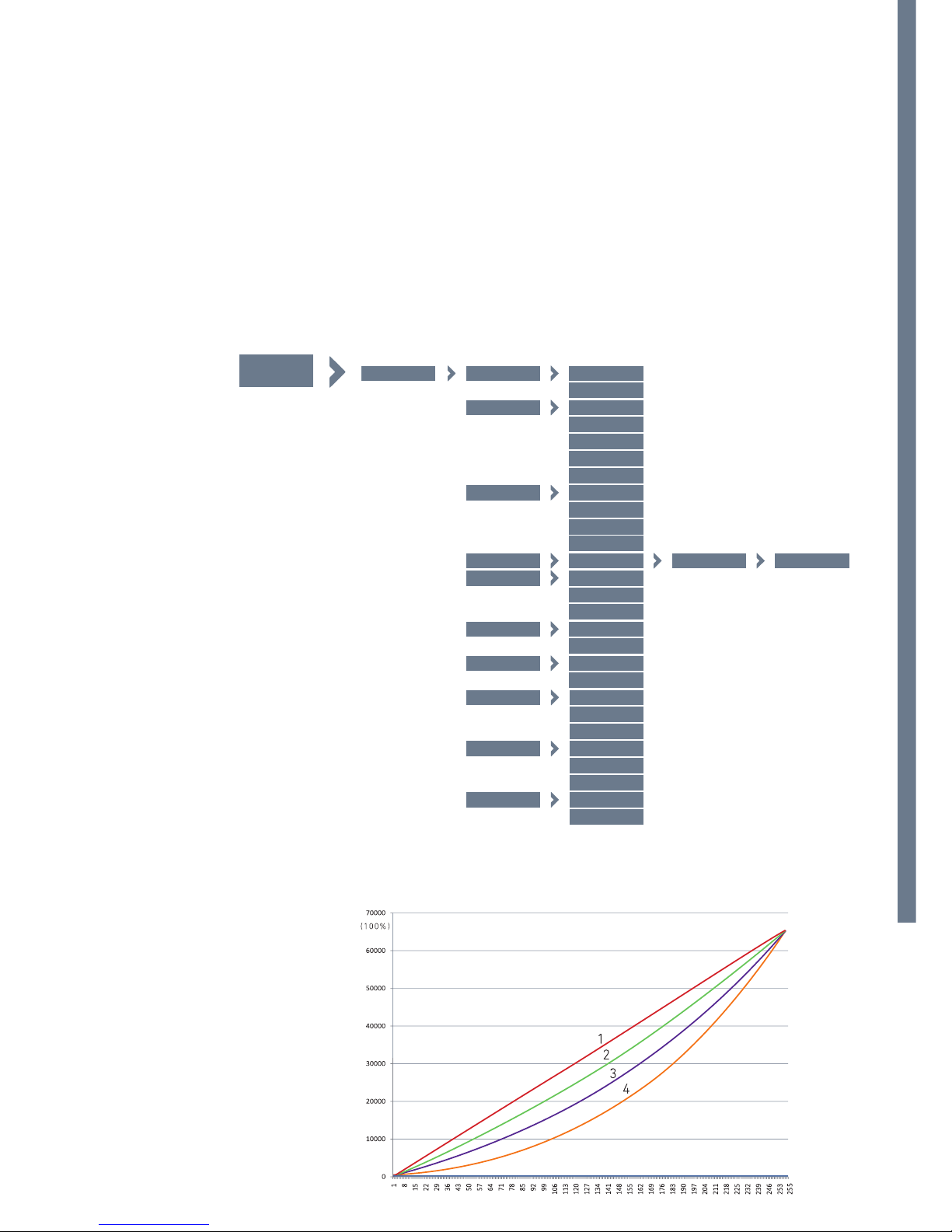

DIMMERKURVE
1: OFF
2: CV1
3: CV3
4: CV4
MENÜ SET KEY
DIMX
CURV
PERS
SLCK
DERR
REST
OFF
OFF
OFF
UNO
ON
SAVE
ON
DIM1
CV1
DOS
OFF
BLAK
DIM3
CV3
DIM2
CV2
STD. P
DIM4
*** RESET OK
ZOOM
PERF
MCON
BASE
LIVE
SELF
POS1
STDO
MAST
POS2
POWER

10
DEUTSCH
3.8
Im Menü ZOOM werden die Endpunkte des Zoomweges definiert,
der über DMX abrufbar ist.
ZOOMBEGRENZUNG
MENÜ CAL *** CAL2 POS1
POS2
(0-255)

11
DEUTSCH
STEUERUNG MIT DMX512 KONTROLLER 4.0
KANALBELEGUNG
4.1
UNO
DOS
STD.P
DMX KANAL
DMX KANAL
DMX KANAL
WERT
WERT
WERT
FUNKTION
FUNKTION
FUNKTION
10ó255 DIMMER
10ó255 DIMMER
20ó255 FINE DIMMER
10ó255 DIMMER
20ó255 FINE DIMMER
3
0ó9NO STROBE
10ó99 STROBE (SLOW TO FAST)
100ó109 NO STROBE
110ó179 LIGHTNING STROBE (SLOW TO FAST)
180ó189 NO STROBE
190ó255 RANDOM STROBE (SLOW TO FAST)
40ó255 FOCUS
5
0ó200 NO FUNCTION
201ó220 MOTOR RESET
221ó255 NO FUNCTION
Dieses Produkt hat verschiedene DMX-Modi (siehe Personality)

12
DEUTSCH
ANHANG5.0
EXPLOSIONSZEICHNUNG
5.1
TEILE TEILE NR. NR.
1 lens hood
2 shade leaf buckle
3 fresnel lens
4 5 degree frosted flakes
5 head front cover
6 head pull aluminium
7 hanging bracket
8long tooth transmission
rod assembly
9 slide block
10 thermal switch
11 LED board
12 heat sink
13 fan
14 stepping motor
15 magnetic stopper sensor
16 tilt belt
17 back cover
18 rear plate
19 fuse
20 control board
21 driver board
22 adaptor PCB
23 PS socket (male)
24 PS socket (female)
25 pull aluminium
26 power supplay (PS)
27 fan
28 Dust cover

13
ENGLISH
ANHANG
PRODUCT SPECIFICATIONS
TECHNICAL SPECIFICATION
1.0
1.1
146.9 mm
169 mm
301 mm
333 mm
278.1 mm
322.3 mm
485.5 mm
150 mm
voltage 100-240V AC @ 50/60Hz
power consumption 340 Watt
LED 32 x 10 W Cree WW Led Array (3100 K)
zoom 18° - 60°
colour rendering <85 RaMax
light flow ~ 8.500 lmMax.
intensity ~ 81.500 cd
operation temperature 0° - 40° C
housing aluminium die cast/plastic
protection class IP 20
width 485 mm
depth 333 mm
height 322 mm
weight 7.80 kg

14
ENGLISH
SAFETY WARNING
This product must be installed by a qualified professional.
All maintenance must be carried out by a qualified electrician.
A minimum distance of 0.5 m must be maintained between the
equipment and a combustible surface.
The product must always be operated in a well ventilated area.
DO NOT stare directly into the LED light source.
Always disconnect the power before carrying out any mainte-
nance.
The earth must always be connected to the ground.
Ensure that all parts of the equipment are kept clean and free of
dust.

15
ENGLISH
Only for IP-rated fixtures
The protection level of a housing is set by apllied standards. For
classification there is used the IP-Code. It contains the declaration
„IP“ and two following numbers. The first number charaterises the
protection against harmful eects of solids, the second is rating
the waterprotection.
It is important to distinguish whether incapsulation and harmful
eect! There can be housing that is not capsuled completely but
still avoids harmful eect of solids or water.
PROTECTION EXAMPLES:
IP20: Protection against intruding objects >12,5mm „Fingerpro-
tected“; No Waterproofment
TYPICAL PROTECTION FOR INDOOR USE FIXTURES
IP33: Protection against intruding objects >2,5mm; Falling water
within an angle of 60° has no harmful eect
TYPICAL PROTECTION OF LED-LIGHTS USING RECESSED POW-
ERCON AND DMX SOCKET. This protection is linked to the mount-
ing position of the fixture and always refers to typical mounting
situation like a Floorspot used standing on the ground.
IP54: complete protection against solids and low-pressure water
from any side
THIS TYPE OF FIXTURES CAN BE USED UNDER NORMAL OUT-
DOOR CONDITIONS
IP65: shielded againts dust and pressurized water from any side-
TYPICAL PROTECTION FOR OUTDOOR RATED EVENTFIXTURES
USING WATERPROOFED POWER AND SIGNAL LINK
IP67: shielded against dust and protected for accidential briefly
submerge
PROTECTION AGAINST ACCIDENTIAL SUBMERGING ON TEMPO-
RARY FLOODED AREA
PROTECTION AGAINST SOLIDS AND WATER
1.3

16
ENGLISH
TEMPORARY USE
Eventequipment is designed for temporary use. This are typical
purpose as concerts, festivals, theatre, clubs and disco use and
referable venues.
Longterm use, specially under outdoorconditions and fixed out-
door installation can bring damage in aging materials and aect
the coated surface. Sealings as well as cables are made from
rubber material and will age by longterm UV-emission as sunlight
and should be checked frequently.
LIMITATIONS OF IP PROTECTION
IP-Rating doesn´t mean unlimited outdoor use and protection
against any kind of enviromental influence! Especially sunlight and
included UV will bring accelarated aging.
Some fixtures need special parts or processes to fit the rated
IP-Protection, like mounting covers or caps or similar.
Sealings and other plastic or rubber materials are aging parts.
They have to be checked frequently to ensure the protection and
safety of the fixtures.
Also specified torque of srews can eect protection!

17
ENGLISH

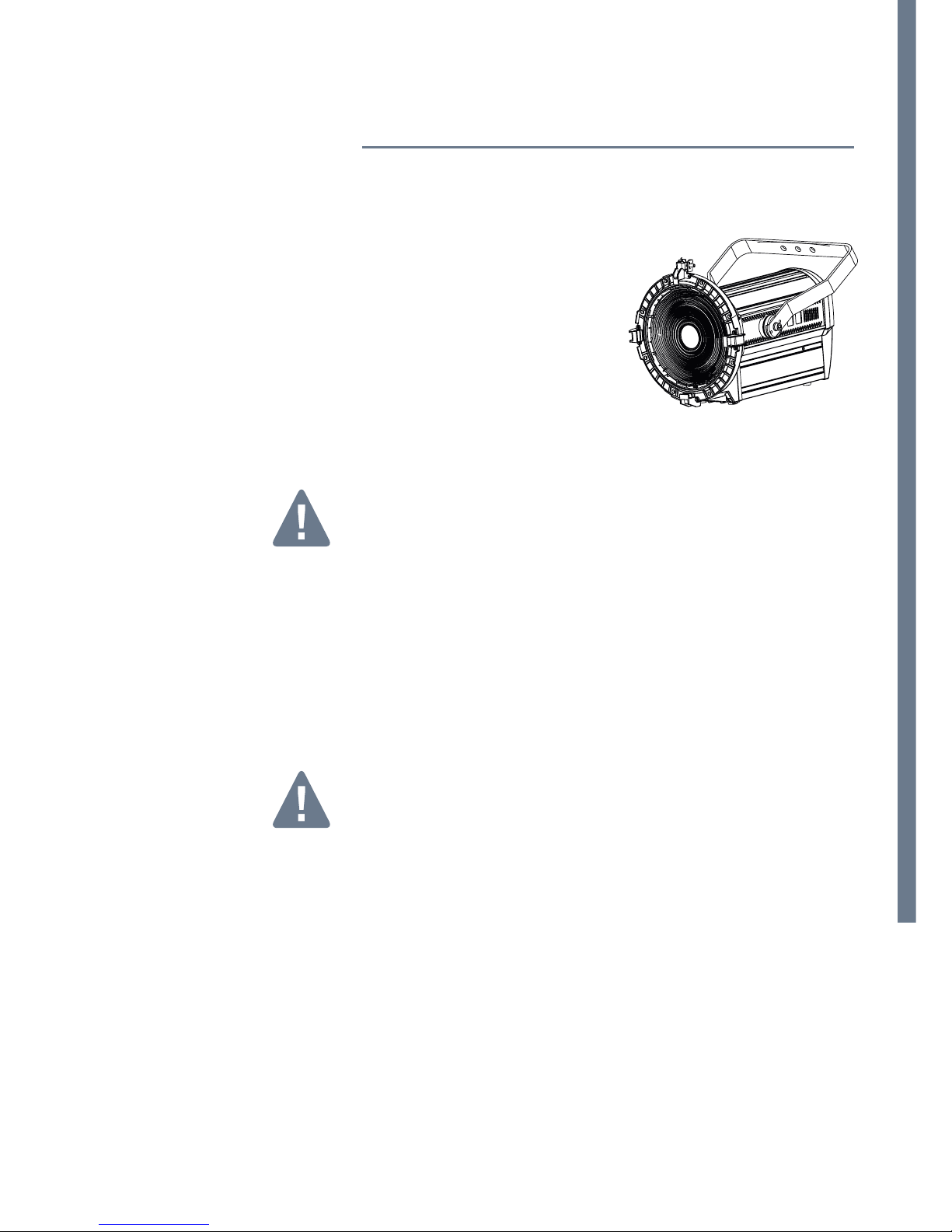

INSTALLATION
220~240V: 8 units may be connected in series
110~120V: 4 units may be connected in series
NOTE!
If the signal cable is over 60 m between the DMX512 controller
and fixture or beween two fixtures, then a DMX signal amplifier is
needed as well.
NOTE!
The LED MODULE can be mounted at any angle and in any position.
It is possible to further adjust the angle of the LED MODULE using
the two adjustment knobs located on the side of the fixture.
HANGING: The LED fixture
can be mounted in a hanging
position using the supporting
bracket. The bracket should
be secured to the mounting
truss or structure using a
standard mounting clamp.
Please note that when hanging
the unit a safety cable should
also be used.
MOUNTING
POWER CONNECTIONS
2.0
2.1
2.3

18
ENGLISH
DISPLAY PANEL OPERATION3.0
Menu: back
Enter: enter
Up: up
Down: down
DIM: doubleclick to access
Zoom: doubleclick to access
QUICK-ACCESS KEYS
MENU By press and holding the MENU key when at the main
menu it is possible to directly access the DIM function.
DISPLAY OPERATION
MENU MAP3.2
3.1
STAT
SET
MENU DIM
KEY
DIMX
CURV
PERS
SLCK
DERR
ADDR D. (001-512)
ZOOM
RUN DMX
SLAVE
MOTR YES
NO
REST
0-100
OFF
OFF
OFF
UNO
ON
SAVE
ON
DIM1
CV1
DOS
OFF
BLAK
DIM3
CV3
DIM2
CV2
STD. P
DIM4
0-100
*** RESET OK
forward next side →
ZOOM
PERF
MCON
BASE
LIVE
SELF
POS1
STDO
MAST
POS2
POWER
CAL *** CAL2 POS1
POS2
(0-255)

19
ENGLISH
3.3
3.4
3.5
3.6
DIM: to adjust level of intensity
ZOOM: to adjust the zoom position
NOTE!
When using this function, if the MCON menu is set as MAST, then
the fixture will transfer the DIM values to other fixtures. When DMX
data is received at the fixture, it will automatically return to main
menu after 2 minutes of no key operation.
RUN: this menu allows the user to select the operating mode of
the fixture.
Select DMX for normal DMX operation or SLAV for slave operation.
ADDR: this menu allows the user to select the start address of the
fixture.
Use <UP> or <DOWN> keys to select required start address.
Press ENTER to enter MOTR
Press UP/DOWN and select YES or NO
When you select YES and press ENTER, the motor will be reset to
origin. When you select NO, and press ENTER, no control.
DIMMER (STAT)
RUND MODE
DMX ADRESSE
MOTOR RESET
STAT
MENU
MENU
MENU
DIM
ZOOM
0-100
0-100
RUN DMX
SLAVE
ADDR D. (001-512)
MENU MOTR YES
NO

20
ENGLISH
3.7
SET: this menu allows the user to adjust key operation settings for
this fixture.
KEY: select ON for automatic lock-out. Password to re-enter the
display is <UP> + <DOWN> + <UP> + <DOWN>.
Select DIM1, DIM2, DIM3 or DIM4 for dierent dimming speeds.
(DIM4is the slowest dimming speed)
CURV allows the user to adjust the shape of the dimming curve. See
the CURV chart to understand more about actual dimming curves.
In order to reset custom modes to default values select REST.
PERS: this setting allows the user to select the DMX personality of
the fixture. Refer to DMX personality charts for specific details.
SLCK is used to lock the settings menu. When SLCK is set to ON
then user must insertpasscode (UP+DOWN+UP+DOWN) in order to
access the settings menu.
DERR: Choose Save in order to save the last DMX data incase of
DMX signal error.
Choose Black in order to blackout in case of DMX signal error.
ZOOM is for setting zoom, press UP/DOWN to select. BASE is stan-
dard setting; POS1 is zoom setting 1; POS2 is zoom setting 2. Press
MENU to get back, and the Setting is saved automatically.
PERFthis setting allows the user to select the performance charac-
teristics of the fixture.
MCON: this function allows the user to select whether the fixture
will send DMX data to other fixtures during stand-alone operation.
The MAST setting allows data to be sent to other fixtures. The SELF
setting is default and will not send DMX data to other fixtures.
GERÄTEEINSTELLUNGEN
MENU SET KEY
DIMX
CURV
PERS
SLCK
DERR
REST
OFF
OFF
OFF
UNO
ON
SAVE
ON
DIM1
CV1
DOS
OFF
BLAK
DIM3
CV3
DIM2
CV2
STD. P
DIM4
*** RESET OK
ZOOM
PERF
MCON
BASE
LIVE
SELF
POS1
STDO
MAST
POS2
POWER
MENU
