Expolite LED41000 User manual

01
DEUTSCH
CONTOURLED 6S
BEDIENUNGSANLEITUNG
FÜR LED41000
USER MANUAL
FOR LED41000
CONTOURLED 6S

02
DEUTSCH
PRODUKTEIGENSCHAFTEN
TECHNISCHE DATEN
Spannung 100-240VAC 50-60Hz
Leistungsaufnahme 150 Watt
LEDs 7 x 15W RGBAW 25° + 120 x
5050SMD RGB 120°
Betriebstemperatur -20° - 45°C
Schutzklasse IP65
Breite 490 mm
Tiefe 285 mm
Höhe 120 mm
Gewicht 9,00 kg
1.0
1.1

03
DEUTSCH
SICHERHEITSHINWEISE
LESEN SIE VOR DER INBETRIEBNAHME IMMER DIE BEDIENUNGS-
ANLEITUNG. STELLEN SIE SICHER, DASS DER AM GERÄT ANGEGE-
BENE WERT FÜR DIE NETZSPANNUNG DEM DER VERSORGUNGS-
SPANNUNG VOR ORT ENTSPRICHT.
Dieses Produkt darf nur von qualifiziertem Fachpersonal installiert
werden.
Arbeiten am Gerät dürfen nur von qualifizierten Servicekräften
vorgenommen werden.
Ein Mindestabstand von 0,5 m zur nächsten Oberfläche muss
eingehalten werden.
Das Produkt darf nur in gut belüfteten Räumen betrieben werden.
Nie direkt in die Lichtquelle schauen.
Immer die Spannungsversorgung trennen bevor Arbeiten an dem
Gerät durchgeführt werden.
Der Schutzleiter muss immer verbunden sein.
Es muss gewährleistet werden, dass das Gerät nicht verschmutzt ist.
ACHTUNG: ERSTICKUNGSGEFAHR DURCH KUNSTSTOFFTÜTEN
Das Produkt hat unser Werk in bestem Zustand verlassen. Um
diesen für einen sicheren Betrieb aufrecht zu erhalten, muss der
Benutzer stets die Anweisungen und Sicherheitshinweise in dieser
Bedienungsanleitung beachten.
Vermeiden Sie, dass Rütteln oder harte Schläge auf Teile des Ge-
rätes einwirken. Stellen Sie sicher, dass das Gerät sauber und frei
von Staub ist. Stellen Sie stets sicher, dass die Verbindungen zur
Versorgung korrekt und sicher angeschlossen sind.
Zeigt sich am Gerät eine Fehlfunktion, wenden Sie sich unverzüg-
lich an Ihren Vertriebspartner. Wird das Gerät transportiert, wird
empfohlen dafür die originale Verpackung zu nutzen, mit der das
Gerät ab Werk geliefert wird.
ACHTUNG: DAS GERÄT NICHT IN BETRIEB NEHMEN, WENN ES
OFFENSICHTLICHE BESCHÄDIGUNGEN AUFWEIST!

04
DEUTSCH
Für Geräte mit Schutz gegen Fremdkörper und Wasser nach
IP-Code
Die Schutzart eines Gerätes wird anhand genormter Prüfverfahren
festgestellt. Zur Einordnung der Schutzart wird der IP-Code be-
nutzt. Dieser setzt sich aus den Buchstaben IP und zwei Kennzif-
fern zusammen.
Die erste Kennzier beschreibt den Schutz gegen das Eindringen
von Festkörpern, gibt also an, wie weit das Gehäuse ein Berühren
von elektrischen Bauteilen und ein Eindringen von Festkörpern
unterbindet.
Die zweite Kennzier gibt die Abschirmung gegen Wasser an.
Hierbei wird die schädliche Wirkung von Wasser anhand verschie-
dener Abstufungen definiert und ausdrücklich nicht die Dichtigkeit.
So kann ein Gehäuse bauartbedingt eine schädliche Wirkung von
Wasser unterbinden ohne hierzu vollkommen gegen Eindringen
von Wasser abgeschirmt zu sein!
SCHUTZARTEN ANHAND VON BEISPIELEN:
IP20: Fernhalten von Objekten >12,5mm „Fingerschutz“; Kein
Schutz gegen Wasser.
Typische Schutzklasse für Geräte für den Innenbereich.
IP33: Fernhalten von Fremdkörpern >2,5mm und Schutz gegen
Fallwasser bis 60° aus der Senkrechten.
Gängiger Schutz bei LED-Scheinwerfern mit Powercon und
XLR-Einbaubuchse auf der Unterseite. Diese Schutzklasse ist
Lageabhängig und bezieht sich immer auf die primär vorgesehene
Einsatzlage. Z.B. Floorspot auf dem Boden stehend.
IP54: Vollständiger Berührungsschutz und Schutz gegen
Sprühwasser aus allen Richtungen.
Bei Geräten, die für den eingeschränkten Außeneinsatz geeig-
net sind.
IP65: Staubdicht und Schutz gegen Strahlwasser aus allen Rich-
tungen.
Gängige Schutzklasse für LED-Scheinwerfer für den Außenein-
satz. Hier ist ein temporärer Einsatz weitestgehend unabhängig
von Witterungseinflüssen möglich.
IP67: Staubdicht und Schutz gegen kurzzeitiges Untertauchen.
Ein kurzzeitiges Untertauchen bis 1,5 m ist abgesichert.
SCHUTZ GEGEN FREMDKÖRPER UND WASSER
1.3

05
DEUTSCH
TEMPORÄRER BETRIEB
Grundsätzlich ist Veranstaltungsequipment immer für den
vorübergehenden Einsatz konzipiert, der einer repräsentativen
Anwendung für Eventbeleuchtung entspricht. Hierzu zählen Kon-
zerte, Festivals, Einsätze in Spielstätten wie Theatern, Clubs und
Diskotheken oder vergleichbare Venues.
Ein Dauerbetrieb, besonders unter Außenbedingungen oder
eine dauerhafte bauliche Anbringung im Außenbereich kann zu
Einschränkungen in der Funktion sowie vorzeitiger Ermüdung der
Dichtungen, Kabel und Oberflächenbeschichtung führen.
EINSCHRÄNKUNGEN DER IP SCHUTZART
Eine IP-Schutzart gibt nicht im allgemeinen eine Witterungsbe-
ständigkeit an! Faktoren wie Umgebungstemperatur und Lichtein-
wirkung durch Sonnenlicht (speziell der UV-Anteil) werden nicht
berücksichtigt!
Weiterhin sind teilweise gerätespezifische Maßnahmen wie Ab-
deckungen und Verschlusskappen notwendig um die angegebene
Schutzart zu erreichen Dichtungen in Geräten sind aus alternden
Materialien hergestellt. Um eine Schutzart zu aufrecht zu erhalten
müssen Dichtungen sowie Anzugsdrehmomente der Verschrau-
bungen regelmäßig einer Prüfung unterzogen und bei Bedarf in
einer Fachwerkstatt erneuert werden!

06
DEUTSCH
INSTALLATION
Bei 220~240V: maximal 20 Geräte in Reihe
Bei 110~120V: maximal 10 Geräte in Reihe
HINWEIS!
Wenn das Signalkabel zwischen dem DMX-Kontroller und den
Geräten sowie zwischen den einzelnen Geräten eine Länge von
60 m übersteigt, kann es zu Signalstörungen kommen. In diesem
Fall wird ein Signalverstärker empfohlen.
HINWEIS!
Das LED-Modul kann in jeder beliebigen Position montiert werden.
Die Neigung im Bügel kann bequem durch lösen der Arretierungs-
schraube verstellt werden.
HÄNGEND: Das Gerät kann
an dem Haltebügel hängend
montiert werden. Hierzu muss
eine geeignete Befestigung wie
eine Traversenschelle benutzt
werden. Bitte achten Sie auf
geltende Vorschriften zur
Sicherung wie das Anschlagen
eines Sicherungsseiles.
STEHEND: Das Gerät kann
durch aufklappen des Bügels
sicher aufgestellt werden.
BEFESTIGUNG
STROMVERSORGUNG
2.0
2.1
2.2

07
DEUTSCH
DISPLAYMENÜ3.0
Menu: Weiter zum nächsten Menü.
Enter: Auswahl des aktuellen Punktes.
Up: Scrollen durch das Menü oder
erhöhen von Werten.
Down: Scrollen durch das Menü oder
senken von Werten
BEDIENUNG

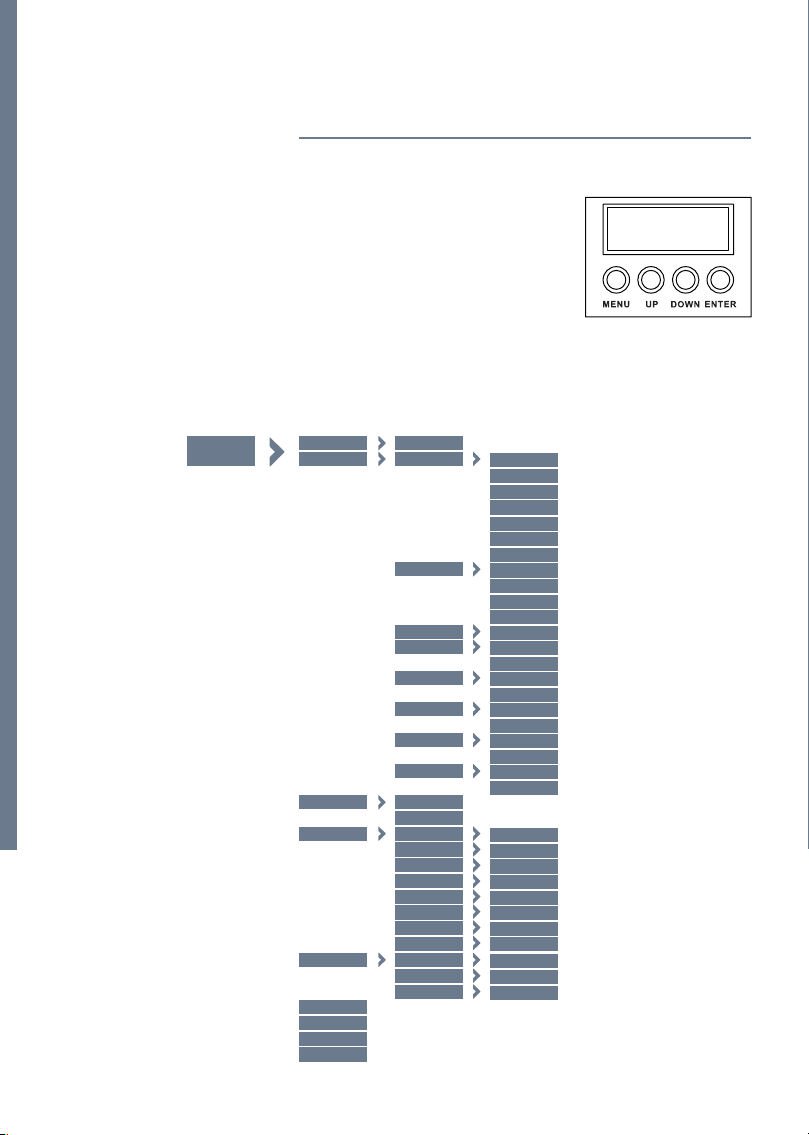

MENÜSTRUKTUR3.2
3.1
ADDRESS
CONFIG
COLOR
WHITE BALANCE
STATIC COLOR
AUTO TEST
LOAD DEFAULT
VERSION
SYSTEM INFO
MENÜ 001-512
CHANNEL
RED 1
SET RED 2
SET GREEN 2
SET BLUE 2
AMBER 1
BLUE 1
GREEN 2
GREEN 1
RED 2
WHITE 1
BLUE 2
TEMPERATURE
FIXTURE TIME
DIMMER CURVE
TEMP UNIT CS
DMX DIRECT
DMX STATUS
DISPLAY
KEY MODE
CIPHER SETUP
CH 1
0 - 255
0 - 255
0 - 255
0 - 255
0 - 255
0 - 255
0 - 255
0 - 255
0 - 255
0 - 255
0 - 255
MODE L
CELSIUS
POSITIVE
VALUE CLEAR
AUTO
LOCK
0 - 999
MODE Q
FAHRENHEIT
NEGATIVE
VALUE HOLD
ON
UNLOCK
MODE I
MODE S
CH 9
CH 8
CH 14
CH 23
CH 29
CH 32

08
DEUTSCH
3.3
3.4
Im Menü ADDRESS wird die DMX-Startadresse des Gerätes
eingestellt.
Im Menü CHANNEL wird die gewünschte DMX-Kanalbelegung
eingestellt.
DMX512 ADRESSE
DMX PERSONALITY
MENÜ
MENÜ
ADDRESS 000-512
3.5

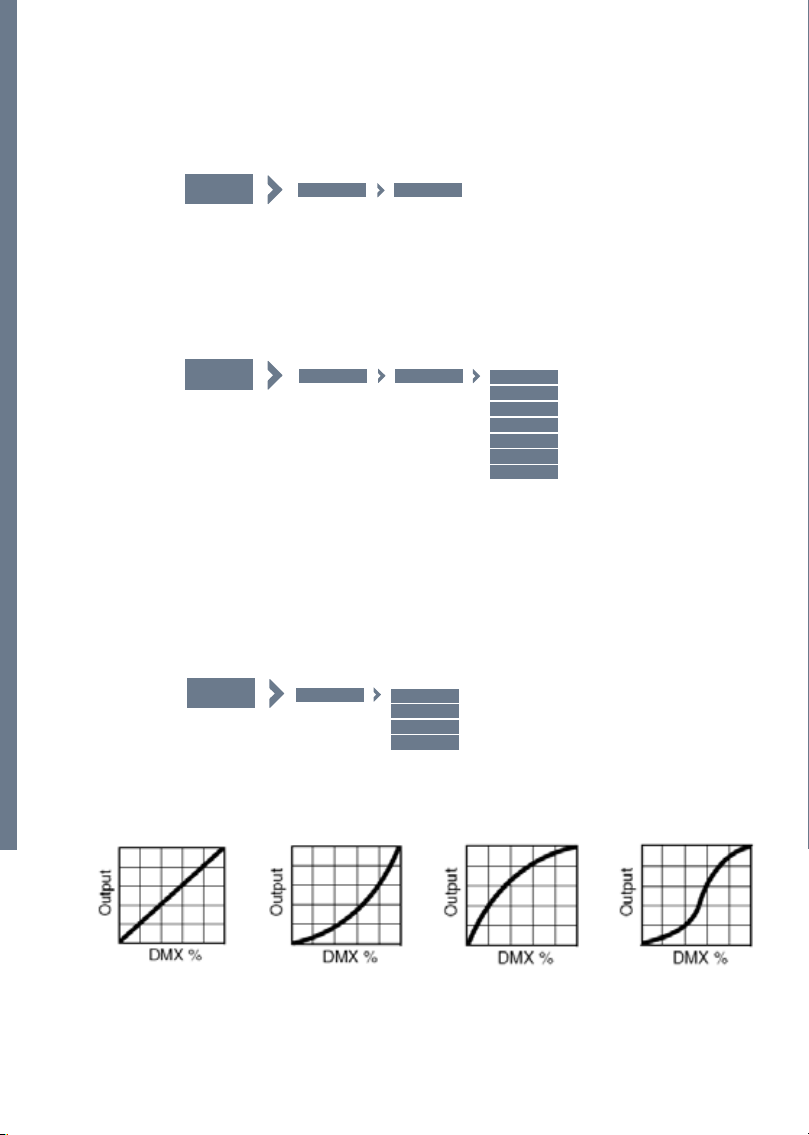

Im Menü DIM können verschiedene Dimmerkurven gewählt wer-
den. In diesem Fall wird ein kleines Delay im Dimmer aktiviert um
das Dimmverhalten etwas harmonischer wirken zu lassen (siehe
Abbildungen).
DIMMERKURVE
MENÜ
CONFIG
DIMMER CURVE
MODE L
MODE Q
MODE I
MODE S




LINEAR SQARE
INVERSE SQUARE S CURVE
CHANNEL CH 1
CH 9
CH 8
CH 14
CH 23
CH 29
CH 32

09
DEUTSCH
3.7
3.8
3.9
3.10
Im TEMPUNIT Menü kann die gewünschte Temperatureinheit
eingestellt werden. Es steht die Celsius oder Fahrenheit Skala zur
Verfügung.
Im Menü DMX STATUS wird das Verhalten bei Unterbrechung des
DMX-Signals eingestellt. CLEAR schaltet auch Blackout, HOLD hält
den letzten empfangenen Wert.
Im DISPLAY MODE Menü kann das Display wahlweise auf automa-
tischen Abschalten oder On gestellt werden.
Im INFO Menü wird die Temperatur oder der Firmwarestand des
Gerätes angezeigt.
TEMPERATURSKALA
DMX ERROR
DISPLAY AUSSCHALTEN
INFO MENÜ
MENÜ
MENÜ
MENÜ
MENÜ
3.6
Im Menü unter CIPHER Setup wird das Zugangspasswort ver-
geben. Im Untermenü KEY wird über Lock oder Unlock die eine
Passwortabfrage Menüänderungen ein oder ausgeschaltet.
PASSWORTSCHUTZ
MENÜ
CONFIG
CONFIG
CONFIG
CONFIG
KEY MODE
CIPHER SETUP
LOCK
0 - 999
TEMP UNIT CS
CELSIUS
FAHRENHEIT
DMX STATUS VALUE CLEAR
VALUE HOLD
DISPLAY
AUTO
ON
SYSTEM INFO TEMPERATURE
FIXTURE TIME

10
DEUTSCH
3.11
3.12
3.13
3.14
Im Menü STATIC wird aus den Farbwerten anhand der DMX-Werte-
skala (0 - 255) eine statische Farbe eingestellt. R/G/B/W/A 1 sind
die inneren LED´s, R/G/B 2 sind die Werte für den Ring.
Im WHITEBALANCE Menü kann ein Weißabgleich für den Eek-
tring vorgenommen werden. Die maximalen Outputlevel werden
anhand der DMX-Werteskala begrenzt.
Im AUTOTEST Menü wird der Gerätetest ausgeführt.
Im LOAD DEFAULT Menü wird das Gerät auf Werkseinstellungen
zurück gesetzt.
STATISCHE FARBE EINSTELLEN
BALANCEEINSTELLUNGEN IM DISPLAYMENÜ
AUTO TEST
LOAD DEFAULT
MENÜ
MENÜ
MENÜ
MENÜ
COLOR RED 1
AMBER 1
BLUE 1
GREEN 2
GREEN 1
RED 2
WHITE 1
BLUE 2
0 - 255
0 - 255
0 - 255
0 - 255
0 - 255
0 - 255
0 - 255
0 - 255
WHITE BALANCE SET RED 2
SET GREEN 2
SET BLUE 2
0 - 255
0 - 255
0 - 255
AUTO TEST
DEFAULT
ON
ON
OFF
OFF

11
DEUTSCH
STEUERUNG MIT DMX512 KONTROLLER 4.0
KANALBELEGUNG
4.1
Hinweis: Dieses Produkt hat verschiedene DMX-Modi.
(siehe auch: Personality)
1 CH MODE
8 CH MODE
9 CH MODE
DMX KANAL
DMX KANAL
DMX KANAL
WERT
WERT
WERT
FUNKTION
FUNKTION
FUNKTION
10ó255 STATIC COLOR
10ó255 RED 1 DIMMER
20ó255 GREEN 1 DIMMER
30ó255 BLUE 1 DIMMER
40ó255 WHITE 1 DIMMER
50ó255 YELLOW 1 DIMMER
60ó255 RED 2 DIMMER
70ó255 GREEN 2 DIMMER
80ó255 BLUE 2 DIMMER
10ó255 MASTER DIMMER
20ó255 RED 1 DIMMER
30ó255 GREEN 1 DIMMER
40ó255 BLUE 1 DIMMER
50ó255 WHITE 1 DIMMER
60ó255 YELLOW 1 DIMMER
70ó255 RED 2 DIMMER
80ó255 GREEN 2 DIMMER
90ó255 BLUE 2 DIMMER

12
DEUTSCH
14 CH MODE
23 CH MODE
DMX KANAL
DMX KANAL
WERT
WERT
FUNKTION
FUNKTION
10ó255 MASTER DIMMER 1
20ó255 RED 1 DIMMER
30ó255 GREEN 1 DIMMER
40ó255 BLUE 1 DIMMER
50ó255 WHITE 1 DIMMER
60ó255 YELLOW 1 DIMMER
70ó255 STROBE 1
80ó255 MACRO 1
90ó255 MASTER DIMMER 2
10 0ó255 RED 2 DIMMER
11 0ó255 GREEN 2 DIMMER
12 0ó255 BLUE 2 DIMMER
13 0ó255 STROBE 2
14 0ó255 MACRO 2
10ó255 MASTER DIMMER 1
20ó255 RED 1 DIMMER
30ó255 GREEN 1 DIMMER
40ó255 BLUE 1 DIMMER
50ó255 WHITE 1 DIMMER
60ó255 YELLOW 1 DIMMER
70ó255 STROBE 1
80ó255 MACRO 1
90ó255 MASTER DIMMER 2
10 0ó255 RED 2 DIMMER
11 0ó255 GREEN 2 DIMMER
12 0ó255 BLUE 2 DIMMER
13 0ó255 RED 2 2 DIMMER
14 0ó255 GREEN 2 2 DIMMER
15 0ó255 BLUE 2 2 DIMMER
... ... ...
21 0ó255 RED 2 6 DIMMER
22 0ó255 GREEN 2 6 DIMMER
23 0ó255 BLUE 2 6 DIMMER

13
DEUTSCH
29 CH MODE
DMX KANAL WERT FUNKTION
10ó255 MASTER DIMMER 1
20ó255 RED 1 DIMMER
30ó255 GREEN 1 DIMMER
40ó255 BLUE 1 DIMMER
50ó255 WHITE 1 DIMMER
60ó255 YELLOW 1 DIMMER
70ó255 STROBE 1
80ó255 MACRO 1
90ó255 MASTER DIMMER 2
10 0ó255 RED 2 DIMMER
11 0ó255 GREEN 2 DIMMER
12 0ó255 BLUE 2 DIMMER
13 0ó255 RED 2 2 DIMMER
14 0ó255 GREEN 2 2 DIMMER
15 0ó255 BLUE 2 2 DIMMER
... ... ...
25 0ó255 RED 2 6 DIMMER
26 0ó255 GREEN 2 6 DIMMER
27 0ó255 BLUE 2 6 DIMMER
28 0ó255 STROBE 2
29 0ó255 MACRO 2

14
DEUTSCH
32 CH MODE
DMX KANAL WERT FUNKTION
10ó255 MASTER DIMMER 1
20ó255 RED 1 DIMMER
30ó255 GREEN 1 DIMMER
40ó255 BLUE 1 DIMMER
50ó255 WHITE 1 DIMMER
60ó255 YELLOW 1 DIMMER
70ó255 RED 2 DIMMER
80ó255 GREEN 2 DIMMER
90ó255 BLUE 2 DIMMER
10
0ó255 STROBE
0ó15 NO EFFECT
16ó255 STROBE RATE (0-30 HZ)
11 0ó255 COLOR MACRO COLOR + BLACK
12
AUTO RUN
0ó35 NO EFFECT
36ó71 RAMP UP EFFECT
72ó107 RAMP DOWN EFFECT
108ó143 RAMP UP-DOWN EFFECT
144ó179 COLOR MIX EFFECT
180ó215 4-COLORS EFFECT
216ó255 RUNNING WATER EFFECT
15 0ó255 RED 2 DIMMER
16 0ó255 GREEN 2 DIMMER
17 0ó255 BLUE 2 DIMMER
18 0ó255 RED 2 2 DIMMER
19 0ó255 GREEN 2 2 DIMMER
20 0ó255 BLUE 2 2 DIMMER
... ... ...
30 0ó255 RED 2 6 DIMMER
31 0ó255 GREEN 2 6 DIMMER
32 0ó255 BLUE 2 6 DIMMER

15
ENGLISH
PRODUCT SPECIFICATIONS
TECHNICAL SPECIFICATION
voltage 100-240VAC 50-60Hz
power consumption 150 Watt
LEDs 7 x 15W RGBAW 25° + 120 x
5050SMD RGB 120°
operation temperature -20° - 45°C
protection class IP65
width 490 mm
depth 285 mm
height 120 mm
weight 9,00 kg
1.0
1.1

16
ENGLISH
SAFETY WARNING
This product must be installed by a qualified professional.
All maintenance must be carried out by a qualified electrician.
A minimum distance of 0.5 m must be maintained between the
equipment and a combustible surface.
The product must always be operated in a well ventilated area.
DO NOT stare directly into the LED light source.
Always disconnect the power before carrying out any mainte-
nance.
The earth must always be connected to the ground.
Ensure that all parts of the equipment are kept clean and free of
dust.

17
ENGLISH
Only for IP-rated fixtures
The protection level of a housing is set by apllied standards. For
classification there is used the IP-Code. It contains the declaration
„IP“ and two following numbers. The first number charaterises the
protection against harmful eects of solids, the second is rating
the waterprotection.
It is important to distinguish whether incapsulation and harmful
eect! There can be housing that is not capsuled completely but
still avoids harmful eect of solids or water.
PROTECTION EXAMPLES:
IP20: Protection against intruding objects >12,5mm „Fingerpro-
tected“; No Waterproofment
TYPICAL PROTECTION FOR INDOOR USE FIXTURES
IP33: Protection against intruding objects >2,5mm; Falling water
within an angle of 60° has no harmful eect
TYPICAL PROTECTION OF LED-LIGHTS USING RECESSED POW-
ERCON AND DMX SOCKET. This protection is linked to the mount-
ing position of the fixture and always refers to typical mounting
situation like a Floorspot used standing on the ground.
IP54: complete protection against solids and low-pressure water
from any side
THIS TYPE OF FIXTURES CAN BE USED UNDER NORMAL OUT-
DOOR CONDITIONS
IP65: shielded againts dust and pressurized water from any side-
TYPICAL PROTECTION FOR OUTDOOR RATED EVENTFIXTURES
USING WATERPROOFED POWER AND SIGNAL LINK
IP67: shielded against dust and protected for accidential briefly
submerge
PROTECTION AGAINST ACCIDENTIAL SUBMERGING ON TEMPO-
RARY FLOODED AREA
PROTECTION AGAINST SOLIDS AND WATER
1.3

18
ENGLISH
TEMPORARY USE
Eventequipment is designed for temporary use. This are typical
purpose as concerts, festivals, theatre, clubs and disco use and
referable venues.
Longterm use, specially under outdoorconditions and fixed out-
door installation can bring damage in aging materials and aect
the coated surface. Sealings as well as cables are made from
rubber material and will age by longterm UV-emission as sunlight
and should be checked frequently.
LIMITATIONS OF IP PROTECTION
IP-Rating doesn´t mean unlimited outdoor use and protection
against any kind of enviromental influence! Especially sunlight and
included UV will bring accelarated aging.
Some fixtures need special parts or processes to fit the rated
IP-Protection, like mounting covers or caps or similar.
Sealings and other plastic or rubber materials are aging parts.
They have to be checked frequently to ensure the protection and
safety of the fixtures.
Also specified torque of srews can eect protection!

19
ENGLISH
INSTALLATION
220~240V: 20 units may be connected in series
110~120V: 10 units may be connected in series
NOTE!
If the signal cable is over 60 m between the DMX512 controller
and fixture or beween two fixtures, then a DMX signal amplifier is
needed as well.
NOTE!
The LED MODULE can be mounted at any angle and in any position.
It is possible to further adjust the angle of the LED MODULE using
the two adjustment knobs located on the side of the fixture.
Hanging: TThe fixture can be
mounted in a hanging position
using the supporting bracket.
The bracket should be secured
to the mounting truss or struc-
ture using a standard mount-
ing clamp. Please note that
when hanging the unit a safety
cable should also be used.
UPRIGHT: The fixture can
be mounted in an upright
or sitting position using the
supporting brackets.
MOUNTING
STROMVERSORGUNG
2.0
2.1
2.2

20
ENGLISH
DISPLAY PANEL OPERATION3.0
Menu: back
Enter: enter
Up: up
Down: down
DISPLAY OPERATION
MENÜSTRUKTUR3.2
3.1
ADDRESS
CONFIG
COLOR
WHITE BALANCE
STATIC COLOR
AUTO TEST
LOAD DEFAULT
VERSION
SYSTEM INFO
MENU 001-512
CHANNEL
RED 1
SET RED 2
SET GREEN 2
SET BLUE 2
AMBER 1
BLUE 1
GREEN 2
GREEN 1
RED 2
WHITE 1
BLUE 2
TEMPERATURE
FIXTURE TIME
DIMMER CURVE
TEMP UNIT CS
DMX DIRECT
DMX STATUS
DISPLAY
KEY MODE
CIPHER SETUP
CH 1
0 - 255
0 - 255
0 - 255
0 - 255
0 - 255
0 - 255
0 - 255
0 - 255
0 - 255
0 - 255
0 - 255
MODE L
CELSIUS
POSITIVE
VALUE CLEAR
AUTO
LOCK
0 - 999
MODE Q
FAHRENHEIT
NEGATIVE
VALUE HOLD
ON
UNLOCK
MODE I
MODE S
CH 9
CH 8
CH 14
CH 23
CH 29
CH 32
