Expolite TOUR-PAR 18 User manual

TourPar 18
Art.Nr.: led51100
Bedienungsanleitung
Bedienungsanleitung bitte aufbewahren
Keep this Manual for later queries
Änderungen sind ohne Ankündigung möglich.
Changes are possible without prior notice.
Rev. 2019-01-41
User Manual
Eigenschaften
Bedienelemente
Steuerung
Specifications
Menu
Control

FOCON SHOWTECHNIC
Vertriebsgesellschaft mbH
Teichweg 4+6
D-49504 Lotte/Wersen
Telefon: ++49 (0) 541-77095-0
Fax: ++49 (0) 541-77095-27
[email protected]
www.focon-showtechnic.com
by
Die beiliegenden Bedienhinweise für Expolite
Geräte sind Bestandteil dieser Bedienungs-
anleitung. Lesen Sie diese sorgfältig, bevor
Sie das Gerät in Betrieb nehmen.
The enclosed General Information for Expolite
Units are part of these user manual. Read them
carefully before operating the device.

Inhalt - Content
Inhalt - Content
Seite / Page
Lieferumfang
Technische Daten
Abmessungen
Installation
Bedienung
Steuerung mit DMX512
Delivery
Product Information
Dimensions
Installation
Operation
Using DMX512 Controller
DE D-04
ENG
D-05
D-06
D-07
D-09
D-14
E-18
E-19
E-20
E-21
E-22
E-28

Lieferumfang
- Expolite TourPar 18
Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der
Lieferumfang dennoch nicht vollständig sein, wenden Sie sich bitte umgehend
an Ihren Vertriebspartner.
- Anschlusskabel für Spannungsversorgung
- Bedienhinweise für Expolite Geräte
- Bedienungsanleitung
D-04

Technische Daten
Spannungsversorgung
Maximale Leistungsaufnahme
Gewicht
Betriebstemperatur
Abmessungen
Luftfeuchtigkeit*
Schutzklasse
Gehäuse
LEDs
Abstrahlwinkel
Steuerung
DMX-Kanäle
Anschlüsse
100V - 240V AC 50/60Hz
40W
181 x 130 x 201mm
1,8kg
Power In/Out | DMX In/Out
-20°C - 45°C
< 80%
IP 65
Aluminiumdruckguss Gehäuse
3x 12W RGBAWUV**
25°
Stand-Alone / DMX512
4 - 12 (4/5/6/7/9/12)
D-05
* Siehe Allgemeine Bedienhinweise für Expolite Geräte - Hinweise zu Kondenswasserbildung im Geräteinneren
** Toleranzbereich der Farbtemperatur entsprechend Herstellerangabe +/- 10%.

Abmessungen
D-06

D-07
Installation
Montage
Hängend
Das Gerät kann in jeder beliebigen Position verwendet werden. An dem
Montagebügel sind Bohrungen vorhanden, durch die gängige Halterungen
sicher montiert werden können. Geräte müssen entsprechend der jeweils
gültigen Vorschriften sicher montiert und mit einer zweiten Sicherung gegen
herabfallen versehen werden. Hierzu ist am Gerät eine Öse für Safeties
angebracht.
Stehend
Das Gerät kann direkt auf den montierten Bügel gestellt werden. Hierzu muss
dieser bis in den mechanischen Anschlag aufgeklappt werden.
HINWEIS
Das LED Modul kann in jeder beliebigen Lage betrieben werden.
DMX512
CONTROLLER
............
DMX Addr.1 DMX Addr.(Nx1)+1 DMX Addr.(Nx2)+1
DMX-Verbindung
Die Geräte mit geeigneten DMX-Kabeln miteinander und mit dem Kontroller verbinden.
Die vorgesehenen DMX-Adressen und Personalities an den Geräten einstellen.
Verbindung der Spannungsversorgung
Bei 230V Netzspannung: maximal 42 Geräte in Reihe.
Bei 120V Netzspannung: maximal 21 Geräte in Reihe.

Bedienung
MENU
PERSON HSIC
STAT R
G
HSICB
HSIC
A
HSICW
HSIC
SHUT
MENU - Taste:
ENTER-Taste:
UP-Taste:
DOWN-Taste
ENTER UP DOWN
MENU
Eine Menüebene aufwärts
In gewähltes Menü springen; Eingabe bestätigen
Aufwärts blättern; Wert erhöhen
Abwärts blättern; Wert verringern
Bedienelemente am Gerät
Menüstruktur
0 - 255
0 - 255
0 - 255
0 - 255
0 - 255
0 - 255
0 - 255
0 - 25
PERSON
ADDR HSIC
001 - 512
o
o
o
0 - 255
HSIC
UV 0 - 255
HSIC
PRSC 0 - 255
0 - 255
Red
Blue
Green
Amber
White
Cyan
Pink
0 - 255
0 - 255
Orange
Golden Amber
Violet
2700K
3200K
5500K
4000K
RGBW
6500K
PERSON HSIC
CTST CT 01 0 - 255
0 - 255
R
B
G
A
W
UV
0 - 255
0 - 255
0 - 255
0 - 255
0 - 255
HSIC
CHMD
0 - 255
12CH
7CH
9CH
6CH
5CH
4CH
HSICDIM
0 - 255
LIN
ISQR
SQR
SCUR
LIN.
SQR.
ISQR.
SCUR.
HSIC
DISY
0 - 255
ON
2MIN
HSIC
CT 02
HSIC
CT 10
D-08
PERSON HSIC
SET CAL 0 - 255
0 - 255
R
B
G
A
W
USE
UV
0 - 255
0 - 255
0 - 255
0 - 255
0 - 255
0 - 255
YES
NO

0-255
PERSON
AUTO AT 01
MENU
D-09
0-255
AT 02
0-255
AT 05
o
o
o
CHS1
CHS2
CHS3
R
SC 01
PERSON
PROG CHS1 0-255
SC 02
CHS2
SC 20
CHS3
G
B
A
W
UV
SHUT
AUTO
ATSP
TIME
WAIT
USE
0-255
0-255
0-255
0-255
0-255
0-255
NONE
0-255
0-255
0-255
YES
AT 01
AT 02
AT 05
o
o
o
NO
Vx.x
PERSON
INFO SOFT
100%
POW
80%
50%
YES
PERSON
LOAD ST L
NO
PR L YES
NO
PERSON
SEND YES
NO
o
o
o

D-10
DMX-Adresse einstellen
Im Menü wird im Punkt ADDR die DMX-Startadresse des Gerätes eingestellt. Diese bleibt auch bei
dem Wechsel der Personality erhalten.
MENU
PERSON HSICADDR 001-512
DMX-Kanalbelegung einstellen
MENU
Im Menü SET, Untermenü CHMD wird die Belegung der DMX-Kanäle des Gerätes festgelegt. Es
stehen die Modi 12CH (12 Kanäle), 9CH (9 Kanäle), 7CH (7 Kanäle), 6CH (6 Kanäle), 5CH
(5 Kanäle) und 4CH (4 Kanäle) zur Verfügung.
Statische Farbe einstellen
Im Menü werden im Punkt STAT statische Farben für den Stand-Alone Betrieb eingestellt. Diese
werden anhand der DMX-Werteskala 0-255 für Rot (R), Grün (G), Blau (B), Gelb (A), Weiß (W) und
UV, sowie dem Stroboskopwert (SHUT) 0-25Hz gemischt. Zusätzlich kann unter PRSC aus 16
vorgefertigten Farben ausgewählt werden.
MENU
PERSON
SET HSIC
CHMD
0 - 255
12CH
7CH
9CH
6CH
5CH
4CH
PERSON HSIC
STAT R
G
HSICB
HSIC
A
HSICW
HSIC
SHUT
0 - 255
0 - 255
0 - 255
0 - 255
0 - 255
0 - 255
0 - 255
0 - 25
HSIC
UV 0 - 255
HSIC
PRSC 0 - 255
0 - 255
Red
Blue
Green
Amber
White
Cyan
Pink
0 - 255
0 - 255
Orange
Golden Amber
Violet
2700K
3200K
5500K
4000K
RGBW
6500K

Automatikprogramme abspielen
Im Menü werden im Punkt AUTO die im Gerät gespeicherten Automatikprogramme abgespielt. Die
Programme AT 01 bis AT 05 sind fest im Gerät hinterlegt. Die Programme CHS1, CHS2 und CHS3
sind editierbar. Dies wird unter Editieren benutzerdefinierter Programme beschrieben.
MENU
MENU
o
o
o
0 - 255
PERSON HSIC
CTST CT 01 0 - 255
0 - 255
R
B
G
A
W
UV
0 - 255
0 - 255
0 - 255
0 - 255
0 - 255
HSIC
CT 02
HSIC
CT 10
Des Weiteren können im Menü CTST zehn verschiedene statische Farben (CT 01 - CT 10) aus den
Einzelfarben Rot (R), Grün (G), Blau (B), Gelb (A), Weiß (W) und UV vom User selbst gemischt
werden.
0-255
PERSON
AUTO AT 01
0-255
AT 02
0-255
AT 05
CHS1
CHS2
CHS3
o
o
o
Editieren benutzerdefinierter Programme
Im Menü PROG werden die Benutzerprogramme CHS1, CHS2 und CHS3 editiert. Jedes Programm
kann aus bis zu 20 Schritten bestehen. Jeder Schritt besteht aus den Parametern Farbe RGBAWUV,
Stroboskop (SHUT) „0-25Hz“, wahlweise den im Gerät gespeicherten Autoprogrammen und deren
Laufgeschwindigkeit (AUTO und ATSP), der Dauer des Steps (TIME) und der Überblendzeit (WAIT).
Einzelne Schritte können unter USE aktiv (YES) oder inaktiv (NO) gesetzt werden.
MENU
o
o
o
R
SC 01
PERSON
PROG CHS1 0-255
SC 02
CHS2
SC 20
CHS3
G
B
A
W
UV
SHUT
AUTO
ATSP
TIME
WAIT
USE
0-255
0-255
0-255
0-255
0-255
0-255
NONE
0-255
0-255
0-255
YES
AT 01
AT 02
AT 05
o
o
o
NO
D-11

Schrittweise Programmierung des Custom-Stand-Alone Programmes mit bis zu 20 verschiedenen
Schritten:
HINWEIS: Für weniger als 20 Schritte müssen TIME und WAIT des letzten Schrittes auf 0 gesetzt
werden.
Beispiel für Time-Settings eines Stand-Alone Programmes mit 3 Schritten:
Step 1 TIME = 4 WAIT = 3 USE = YES
Step 2 TIME = 5 WAIT = 2 USE = YES
Step 3 TIME = 0 WAIT = 0 USE = YES
Verschiedene Einstellungen
MENU
Im Menü SET können folgende Einstellungen vorgenommen werden:
CAL: Im Untermenü CAL wird der Weißwert für die Eingabe der maximalen DMX-Werte eingestellt.
Wenn diese Kalibrierung aktiviert (USE=YES) ist und das Gerät die DMX-Werte RGBAWUV = 255,
255, 255, 255, 255, 255 empfängt, wird das hier hinterlegte Weiß ausgegeben.
HINWEIS: Der Maximalwert kann auf „0" begrenzt werden. In diesem Fall reagiert ein Farbkanal
nicht auf einen gesendeten DMX-Wert. Dies kann als Gerätefehler fehlinterpretiert werden.
HSICDIM
0 - 255
LIN
ISQR
SQR
SCUR
LIN.
SQR.
ISQR.
SCUR.
HSIC
DISY
0 - 255
ON
2MIN
PERSON HSIC
SET CAL 0 - 255
0 - 255
R
B
G
A
W
USE
UV
0 - 255
0 - 255
0 - 255
0 - 255
0 - 255
0 - 255
YES
NO

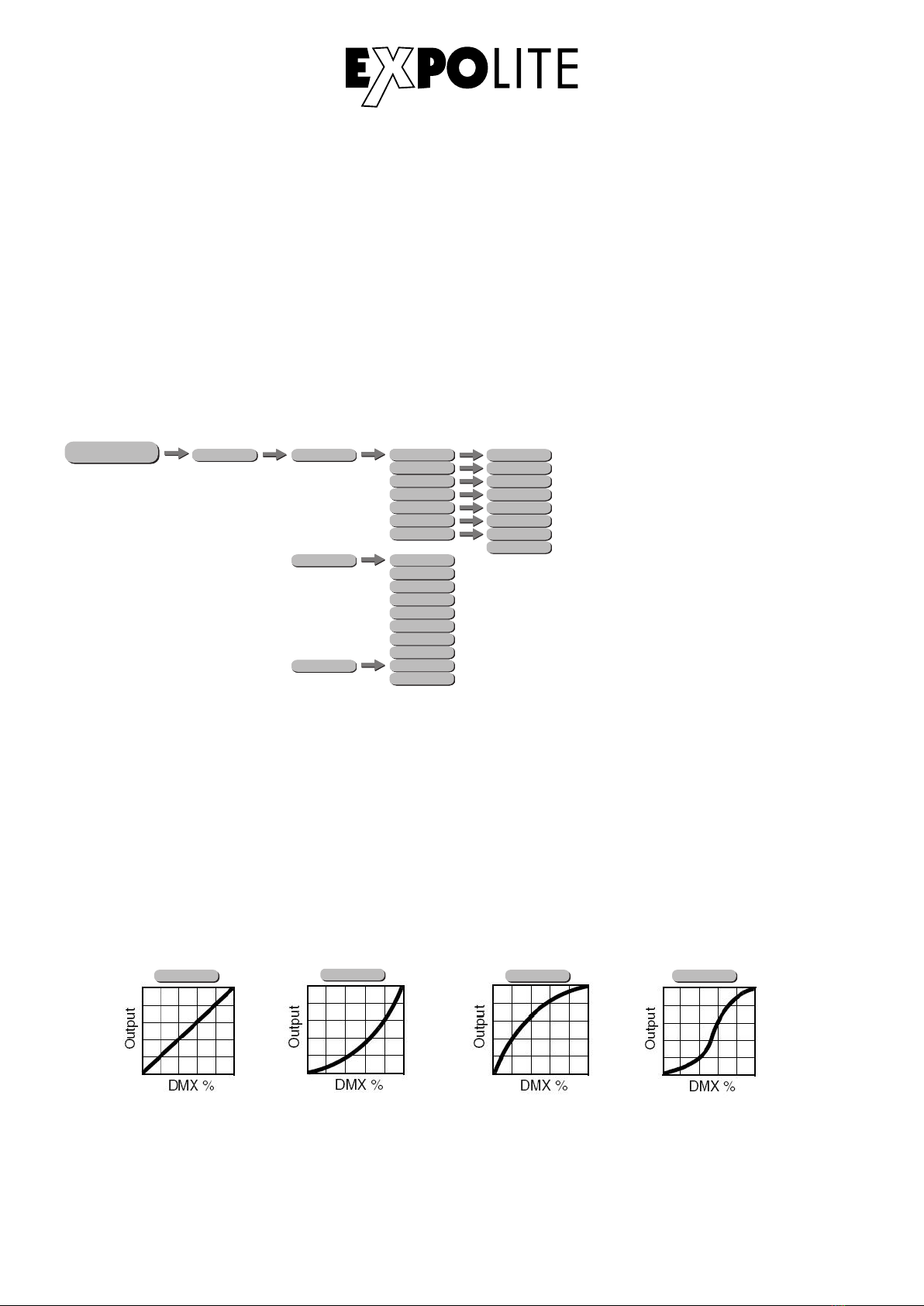

DIM: Im Menü DIM können verschiedene Dimmerkurven gewählt werden. Bei den Dimmerkuven mit
einem „.“ am Ende wird zusätzlich ein Delay im Dimmer aktiviert.
LIN SQR ISQR SCUR
Im Menü SET\DISY kann die Dauer der aktiven Displaybeleuchtung nach der letzten Eingabe
eingestellt werden. Das Display kann wahlweise auf automatisches Abschalten nach 2 Minuten
(2 MIN), oder generellen Betrieb (ON) gestellt werden.
D-12

D-13
Info - Menü
Im Menü INFO\SOFT wird die aktuell installierte Softwareversion des Gerätes angezeigt
Im Menü INFO\POW wird die z.Zt. aktive Leistungsreduktion bei Überhitzung des LED-Einheit
angezeigt.
MENU
Vx.x
PERSON
INFO SOFT
100%
POW
80%
50%
Zurücksetzen auf Werkseinstellungen
MENU
Im Menü LOAD, Untermenü ST L können die eingestellten Parameter des Gerätes einem Reset
unterzogen werden. Davon ausgenommen sind die Werte ADDR, CTST und PROG.
Im Untermenü LOAD/PR L können die vom User editierbaren gespeicherten Programme zurück-
gesetzt werden (YES).
YES
PERSON
LOAD ST L
NO
PR L YES
NO
HSIC
SEND YES
NO
Geräteeinstellungen an andere Geräte senden
MENU
Im Menü SEND können die Geräteparameter an andere Geräte auf der selben DMX-Linie gesendet
werden (YES).
- Andere Geräte (auch das Lichtstellpult) sollten nach Möglichkeit aus der Linie getrennt
werden.
- Die Parameter ADDR, und CAL können nicht übertragen werden.
- Nach der korrekten Übertragung der Parameter fährt das Gerät einen Reset.

DMX-Kanalbelegung
Dieses Gerät verfügt über verschiedene DMX-Personalities. Bei diesen werden unterschiedlich viele
DMX-Kanäle belegt und die Reaktion des Gerätes unterscheidet sich entsprechend. Es sind 6
DMX-Personalities (4-/5-/6-/7-/9-/12-Kanäle) wählbar.
Durch Änderungen in der Gerätesoftware kann es zu weiteren oder geänderten Funktionen kommen. Auf der Website
steht das aktuellste Dokument „DMX-Channels“ als pdf zum Download zur Verfügung.
Steuerung mit DMX512
D-14
1 0-255 Red
2 0-255 Green
3 0-255 Blue
4 0-255 White
4CH Mode
1 0-255 Master Dimmer
2 0-255 Amber
3 0-255 White
4 0-255 UV
Virtual Colour Wheel
0-10 No Effect
11 Blue
12-50 Full Blue + Green Increasing
51 Cyan
52-90 Full Green + Blue Decreasing
91 Green
92-130 Full Green + Red Increasing
131 Yellow
132-170 Full Red + Green Decreasing
171 Red
172-210 Full Red + Blue Increasing
211 Magenta
212-250 Full Blue + Red Decreasing
251-255 Blue
5CH Mode
5
1 0-255 Red
2 0-255 Green
3 0-255 Blue
4 0-255 Amber
5 0-255 White
6 0-255 UV
6CH Mode

1 0-255 Master Dimmer
2 0-255 Red
3 0-255 Green
4 0-255 Blue
5 0-255 Amber
6 0-255 White
7 0-255 UV
7CH Mode
1 0-255 Master Dimmer
2 0-255 Red
3 0-255 Green
4 0-255 Blue
5 0-255 Amber
6 0-255 White
7 0-255 UV
Strobe
0-5 No Strobe
6-20 Not Synchronous Strobe (slow to fast)
21-60 Synchronous Strobe (slow to fast)
61-100 Electronic Sine Wave (slow to fast)
101-140 Random Strobe (slow to fast)
141-180 Opening Pulse (slow to fast)
181-220 Closing Pulse (slow to fast)
221-255 Electronic Square Wave (slow to fast)
Dimmer Mode
0-10 Dimmer Mode selected in the menu
11-20 Linear Curve (not smooth)
21-30 Square Law Curve (not smooth)
31-40 Inverse Square Law Curve (not smooth)
41-50 S-Curve (not smooth)
51-60 Linear Curve (smooth)
61-70 Square Law Curve (smooth)
71-80 Inverse Square Law Curve (smooth)
81-90 S-Curve (smooth)
91-255 Dimmer Mode selected in the menu
9
8
9CH Mode
D-15

D-16
1 0-255 Master Dimmer
2 0-255 Red
3 0-255 Green
4 0-255 Blue
5 0-255 Amber
6 0-255 White
7 0-255 UV
Strobe
0-5 No Strobe
6-20 Not Synchronous Strobe (slow to fast)
21-60 Synchronous Strobe (slow to fast)
61-100 Electronic Sine Wave (slow to fast)
101-140 Random Strobe (slow to fast)
141-180 Opening Pulse (slow to fast)
181-220 Closing Pulse (slow to fast)
221-255 Electronic Square Wave (slow to fast)
Auto Programs
0-10 No Effect
11-15 CT01 (Custom Colour CT01)
15-20 CT02
21-25 CT03
26-30 CT04
31-35 CT05
36-40 CT06
41-45 CT07
46-50 CT08
51-55 CT09
56-60 CT10
61-65 Auto 1
66-70 Auto 2
71-75 Auto 3
76-80 Auto 4
81-85 Auto 5
86-90 Chase 1
91-95 Chase 2
96-100 Chase 3
101-110 Reserved
Preset Colours
111-115 Red
116-120 Green
121-125 Blue
126-130 Amber
131-135 White
136-140 UV
8
9
12CH Mode

D-17
141-145 Yellow
146-150 Pink
151-155 Cyan
156-160 Orange
161-165 Violet
166-170 Golden Amber
171-175 2700K
176-180 3200K
181-185 4000K
186-190 5500K
191-195 6500K
196-200 RGBW
236-255 Reserved
10 0-255 Auto Speed
Virtual Colour Wheel
0-10 No Effect
11 Blue
12-50 Full Blue + Green Increasing
51 Cyan
52-90 Full Green + Blue Decreasing
91 Green
92-130 Full Green + Red Increasing
131 Yellow
132-170 Full Red + Green Decreasing
171 Red
172-210 Full Red + Blue Increasing
211 Magenta
212-250 Full Blue + Red Decreasing
251-255 Blue
Dimmer Mode
0-10 Dimmer Mode selected in the menu
11-20 Linear Curve (not smooth)
21-30 Square Law Curve (not smooth)
31-40 Inverse Square Law Curve (not smooth)
41-50 S-Curve (not smooth)
51-60 Linear Curve (smooth)
61-70 Square Law Curve (smooth)
71-80 Inverse Square Law Curve (smooth)
81-90 S-Curve (smooth)
91-255 Dimmer Mode selected in the menu
11
9
12

Delivery
- Expolite TourPar 18
Expolite devices are carefully checked before shipment. If the delivery is not complete,
please contact your distributor immediately.
- Power connection cable
- General Information for Expolite Units
- User Manual
E-18

Product Information
Voltage
Power Consumption
Weight
Ambient Temperature
Dimensions
Humidity*
Protection
Housing
LEDs
Optics
Control
DMX-Channels
Connectors
100V - 240V AC 50/60Hz
40W
181 x 130 x 201mm
1,8kg
Power In/Out | DMX In/Out
-20°C - 45°C
< 80%
IP 65
Die Cast Aluminium Housing
3x 12W RGBAWUV**
25°
Stand-Alone / DMX512
4 - 12 (4/5/6/7/9/12)
* take note to General Informations for Expolite Units - Notes for Condensation inside Housing.
** Tolerance in colour temperature according to LED manufacturer +/- 10%.
E-19

Dimensions
E-20
