Expolite led22550 User manual

Tour-Stick Power CM+W
Art.Nr.: led22550
Bedienungsanleitung
Bedienungsanleitung bitte aufbewahren
Keep this Manual for later queries
Änderungen sind ohne Ankündigung möglich.
Changes are possible without prior notice.
Rev. 2018-39-54
User Manual
Eigenschaften
Bedienelemente
Steuerung
Specifications
Menu
Control

FOCON SHOWTECHNIC
Vertriebsgesellschaft mbH
Teichweg 4+6
D-49504 Lotte/Wersen
Telefon: ++49 (0) 541-77095-0
Fax: ++49 (0) 541-77095-27
[email protected]
www.focon-showtechnic.com
by
Die beiliegenden Bedienhinweise für Expolite
Geräte sind Bestandteil dieser Bedienungs-
anleitung. Lesen Sie diese sorgfältig, bevor
Sie das Gerät in Betrieb nehmen.
The enclosed General Information for Expolite
Units are part of these user manual. Read them
carefully before operating the device.

Inhalt - Content
Inhalt - Content
Seite / Page
Lieferumfang
Technische Daten
Abmessungen
Installation
Bedienung
Steuerung mit DMX512
Delivery
Product Information
Dimensions
Installation
Operation
Using DMX512 Controller
DE D-04
ENG
D-05
D-06
D-07
D-08
D-14
E-24
E-25
E-26
E-27
E-28
E-34

Lieferumfang
- Expolite Tour-Stick Power CM+W
Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der
Lieferumfang dennoch nicht vollständig sein, wenden Sie sich bitte umgehend
an Ihren Vertriebspartner.
- Anschlusskabel für Spannungsversorgung
- Bedienhinweise für Expolite Geräte
- Bedienungsanleitung
D-04

Technische Daten
Spannungsversorgung
Maximale Leistungsaufnahme
Gewicht
Betriebstemperatur
Abmessungen
Luftfeuchtigkeit*
Schutzklasse
Gehäuse
LEDs
LED Treiberstrom
Abstrahlwinkel
Steuerung
DMX-Kanäle
Anschlüsse
100V - 240V AC 50/60Hz
125W
1000 x 200 x 250mm
10,0kg
Power In/Out | DMX In/Out
-20°C - 45°C
< 80%
IP 65
Aluminiumdruckguss Gehäuse
9x 14W 4in1 RGBW**
800mA
12°
Stand-Alone / DMX512
3 - 36 (3/3/4/4/5/6/9/11/16/27/36)
D-05
* Siehe Allgemeine Bedienhinweise für Expolite Geräte - Hinweise zu Kondenswasserbildung im Geräteinneren.
** Toleranzbereich der Farbtemperatur entsprechend Herstellerangabe +/- 10%.

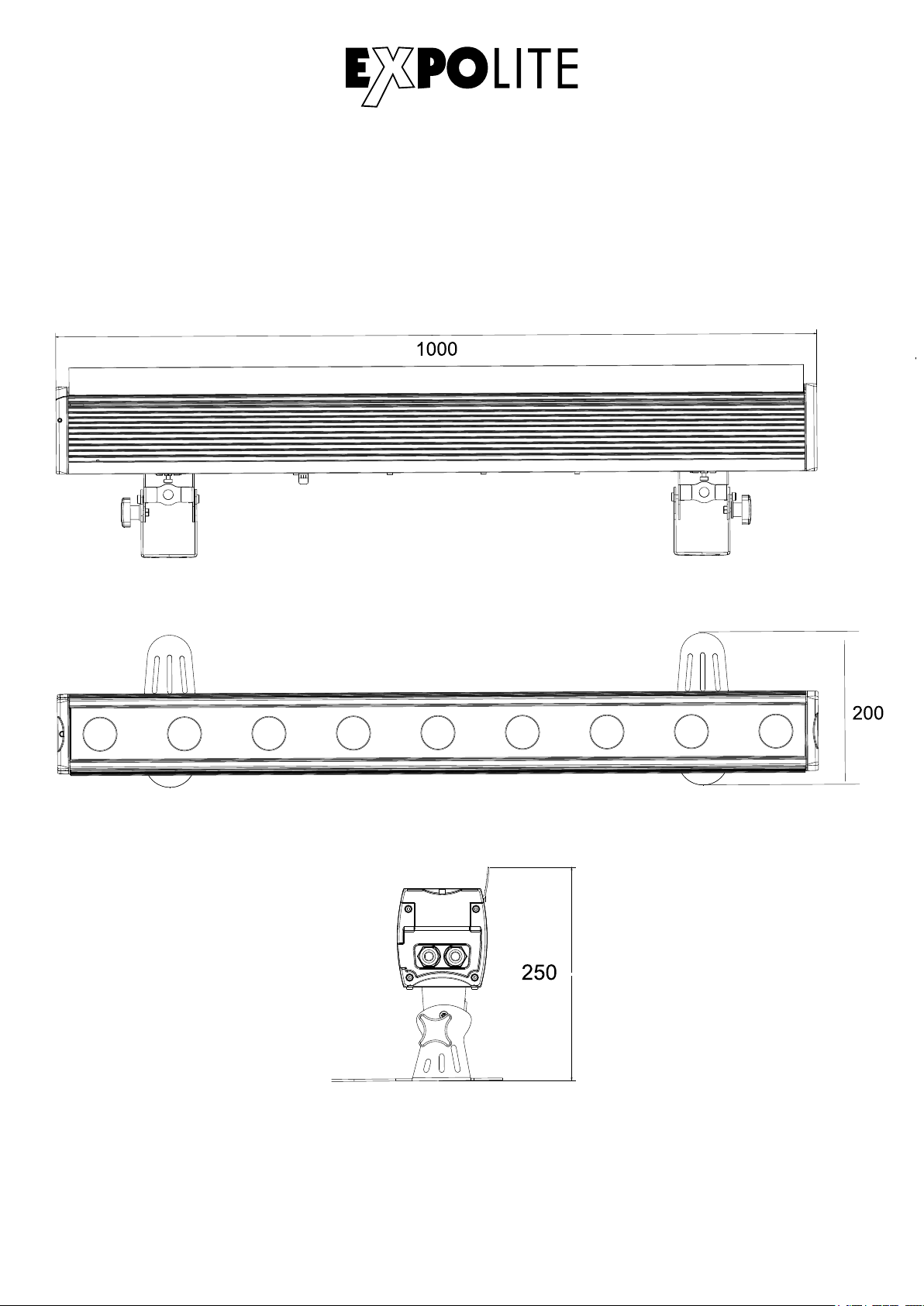

Abmessungen
D-06

Installation
Montage
Hängend
Das Gerät kann am Haltebügel hängend montiert werden. Geräte müssen
entsprechend der jeweils gültigen Vorschriften sicher montiert und mit einer
zweiten Sicherung gegen herabfallen versehen werden. Hierzu ist am Gerät
eine Öse für Safeties angebracht.
Stehend
Das Gerät kann stehend auf den montierten Standfüßen betrieben werden. Eine
sichere und ausreichend rutschhemmende Standfläche ist sicherzustellen!
HINWEIS
Das LED Modul kann in jeder beliebigen Lage betrieben werden.
DMX512
CONTROLLER
............
DMX Addr.1 DMX Addr.(Nx1)+1 DMX Addr.(Nx2)+1
DMX-Verbindung
Die Geräte mit geeigneten DMX-Kabeln miteinander und mit dem Kontroller verbinden.
Die vorgesehenen DMX-Adressen und Personalities an den Geräten einstellen.
Verbindung der Spannungsversorgung
Bei 230V Netzspannung: maximal 8 Geräte in Reihe.
Bei 120V Netzspannung: maximal 4 Geräte in Reihe.
D-07

Bedienung
MENU
PERSON HSIC
STAT RED
HSIC
HSIC
HSIC
PERSON
RUN HSIC
DMX
MENU - Taste:
ENTER-Taste:
UP-Taste:
DOWN-Taste
ENTER UP DOWN
MENU
Eine Menüebene aufwärts
In gewähltes Menü springen; Eingabe bestätigen
Aufwärts blättern; Wert erhöhen
Abwärts blättern; Wert verringern
Bedienelemente am Gerät
Menüstruktur
PERSON
AUTO HSIC
AT.01
o
o
o
HSICEDIT PR.01
PR.02
o
o
o
PR.10
SC.01
SC.02
SC.30
o
o
o
HSIC
UPLD
PERSON
SET
****
D-08
GREN
BLUE
WHIT
STRB
HSIC
AT.02
HSIC
AT.10
HSIC
PR.01
HSIC
PR.02
HSIC
PR.10
o
o
o
HSIC
SLAV
PERSON
PERSON
RUN
ADDR
HSIC
HSIC
DMX
D.(001 - 512)
PERSON
PERS HSIC TOUR
R.(0 - 255)
G.(0 - 255)
B.(0 - 255)
W.(0 - 255)
S.(0 - 20)
W.(0 - 255)
T.(0 - 255)
F.(0 - 255)
HSIC
REST
HSIC
COLR
HSICDIMX
HSIC
CURV
HSICDERR
HSIC
SLCK
HSIC
STRB
****
OFF
RGBW
UC
DIM1
DIM2
DIM3
DIM4
OFF
OFF
CV 1
CV 2
CV 3
SAVE
BLAK
OFF
ON
SPEC
0 - 255
0 - 255
0 - 255
0 - 255
0 - 255
HSIC
TR 16
HSIC
ARC.1
HSIC
AR1.D
HSIC
ARC.2
HSIC
AR2.D
HSIC
AR2.S
HSIC
HSV
HSIC
PIX1
HSIC
PIX2
HSIC
Halo
HSICKEY ON
OFF
SPEC
CLAS
SEND OK
REST OK

MENU
PERSON
CAL CAL1 WH.01 RED
GREN
BLUE
WHIT
WH.11
o
o
o
CAL2
****
CALR CALR OK
D-09
R.(0 - 255)
G.(0 - 255)
B.(0 - 255)
W.(0 - 255)
RED
GREN
BLUE
R.(0 - 255)
G.(0 - 255)
B.(0 - 255)
CALR OK

DMX-Adresse einstellen
Im Menü wird im Punkt ADDR die DMX-Startadresse des Gerätes eingestellt. Diese bleibt auch
bei einem Wechsel der Personality erhalten.
MENU
DMX-Kanalbelegung einstellen
MENU
Im Menü PERS wird die Belegung der DMX-Kanäle des Gerätes festgelegt. Es stehen die Modi
TOUR (11 Kanäle), TR16 (17 Kanäle), ARC.1 (3 Kanäle) AR1.D (4 Kanäle), ARC.2 (4 Kanäle),
AR2.D (5 Kanäle), AR2.S (6 Kanäle), HSV (3 Kanäle), PIX1 (27 Kanäle), PIX2 (36 Kanäle) und Halo
(9 Kanäle) zur Verfügung.
Statische Farbe einstellen
Im Menü werden im Punkt STAT statische Farben für den Stand-Alone Betrieb eingestellt. Diese
werden anhand der DMX-Werteskala 0-255 für Rot (RED), Grün (GREN), Blau (BLUE) und Weiß
(WHIT), sowie dem Stroboskopwert 0-20Hz (STRB) gemischt.
MENU
Automatikprogramme abspielen
MENU
D-10
PERSON
ADDR HSIC
D.(001 - 512)
PERSON
PERS HSIC TOUR
HSIC
TR 16
HSIC
ARC.1
HSIC
AR1.D
HSIC
ARC.2
HSIC
AR2.D
HSIC
AR2.S
HSIC
HSV
HSIC
PIX1
HSIC
PIX2
HSIC
Halo
PERSON HSIC
STAT RED
HSIC
HSIC
HSIC
GREN
BLUE
WHIT
STRB
0 - 255
0 - 255
0 - 255
0 - 255
0 - 255
PERSON
AUTO HSIC
AT.01
o
o
o
HSIC
AT.02
HSIC
AT.10
HSIC
PR.01
HSIC
PR.02
HSIC
PR.10
o
o
o

Im Menü werden im Punkt AUTO die im Gerät gespeicherten Automatikprogramme abgespielt.
Die Programme AT.01 bis AT.10 sind fest im Gerät hinterlegt. Die Programme PR.01 bis PR.10 sind
editierbar. Dies wird unter Editieren benutzerdefinierter Programme beschrieben.
Automatikprogramme werden als Master an verbundene Slave-Geräte übertragen. Für den Master-
Slave-Betrieb werden Signale über die DMX-Leitung gesendet. Dies kann dritte Geräte stören.
Runmode auswählen
Im Menü RUN wird der Betriebsmodus eingestellt. Für den Betrieb an einem DMX-Kontroller muss
DMX aktiviert werden. Im Modus SLAV wird das Gerät von einem Master-Gerät gesteuert.
MENU
PERSON
RUN HSICDMX
Editieren benutzerdefinierter Programme
Im Menü EDIT werden die Benutzerprogramme PR.01 bis PR.10 editiert. Jedes Programm kann aus
bis zu 30 Schritten bestehen. Jeder Schritt besteht aus den Parametern Farbe RGBW, Strobe
(S.) „0-20Hz“, Dauer des Steps (T.) und Überblendzeit (F.). Benutzerprogramme können auf andere
Geräte überspielt werden, siehe Master-/Slave Menü.
HINWEIS: Für weniger als 30 Schritte müssen T. und F. des letzten Schrittes auf 0 gesetzt
werden.
Beispiel für Time-Settings eines Stand-Alone Programmes mit 3 Schritten:
Step 1 T. = 4 F. = 3
Step 2 T. = 5 F. = 2
Step 3 T. = 0 F. = 0
MENU
HSIC
SLAV
HSICEDIT PR.01
PR.02
o
o
o
PR.10
SC.01
SC.02
SC.30
o
o
o
R.(0 - 255)
G.(0 - 255)
B.(0 - 255)
W.(0 - 255)
S.(0 - 20)
W.(0 - 255)
T.(0 - 255)
F.(0 - 255)
D-11

Verschiedene Einstellungen
MENU
Das Passwort lautet: UP - DOWN - UP - DOWN - ENTER
KEY: Im Menüpunkt KEY wird der Passwortschutz des Gerätes bei Gerätestart aktiviert oder de-
aktiviert. Wenn KEY auf ON gestellt ist, startet das Gerät gesperrt und das Menü wird jeweils
30 Sekunden nach der letzten Eingabe erneut gesperrt. Für Änderungen im Menü muss dann das
Passwort UP - DOWN - UP - DOWN - ENTER eingegeben werden.
UPLD: sendet die benutzerdefinierten Programme an verbundene Slave-Geräte.
REST: setzt die editierbaren Einstellungen zurück auf die Werkseinstellungen.
COLR: bietet die Möglichkeit eine Farbkalibrierung auszuwählen. Unter UC wird der Uniform-Color-
Modus aktiviert, der die werksseitige Angleichung aller Geräte der Tour-LED Familie abruft. Unter
RGBW werden die unter CAL2 eingestellten Werte verwendet. Bei OFF wird keine Kalibrierung
genutzt. So erreicht das Gerät die maximale Helligkeit.
DIMX: stellt die gewünschte Dimmkurve zur Simulation eines Halogenleuchtmittels ein (DIM4/
DIM3/DIM2/DIM1/OFF).

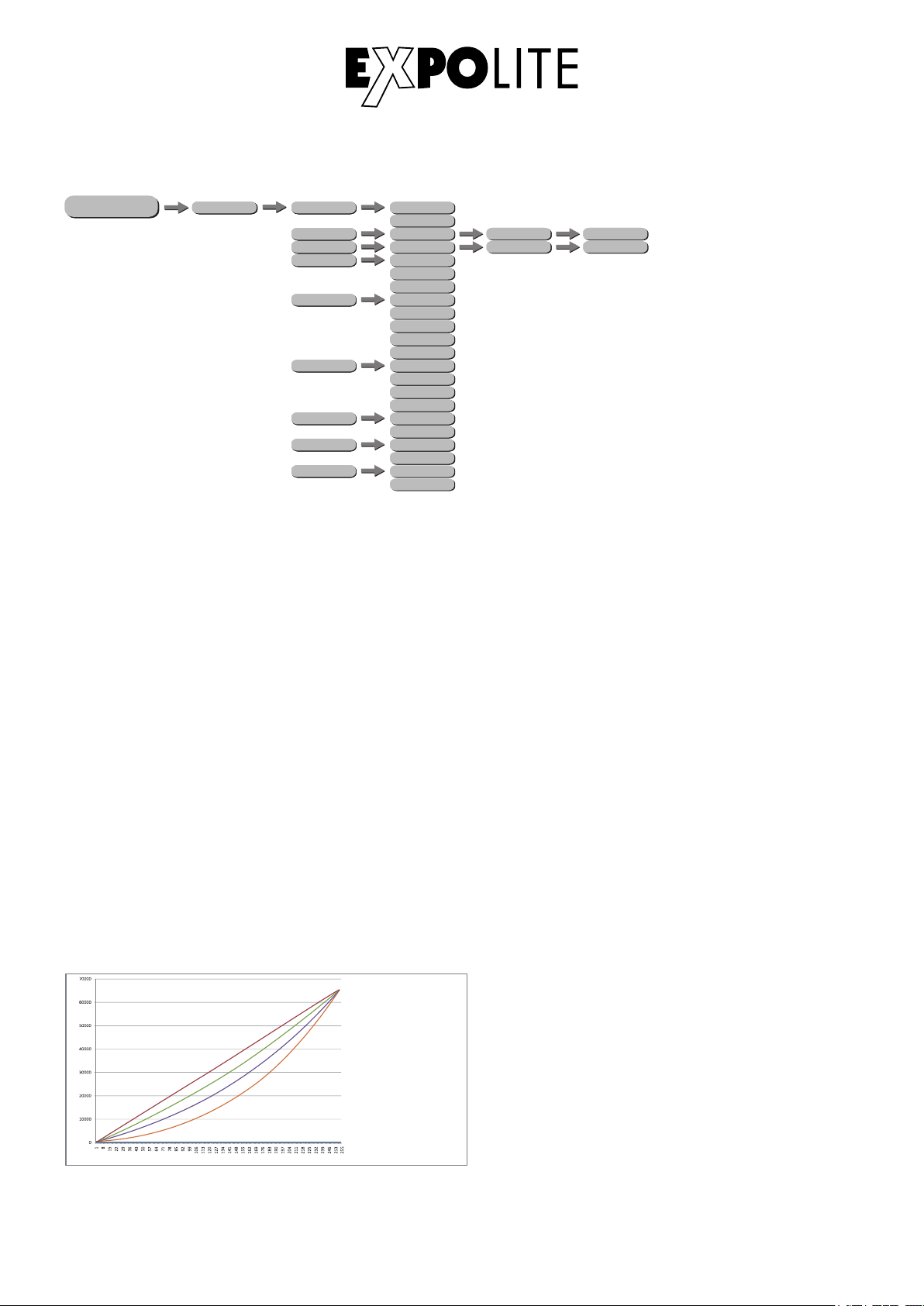

CURV: Die Dimmerkurve wird, wie auf der Abbildung ersichtlich, eingestellt.
D-12
CURV dimming
1: OFF
2: Cv1
3: Cv2
4: Cv3
1
2
3
4
(100%)
HSIC
UPLD
PERSON
SET
****
HSIC
REST
HSIC
COLR
HSICDIMX
HSIC
CURV
HSICDERR
HSIC
SLCK
HSIC
STRB
****
OFF
RGBW
UC
DIM1
DIM2
DIM3
DIM4
OFF
OFF
CV 1
CV 2
CV 3
SAVE
BLAK
OFF
ON
SPEC
HSICKEY ON
OFF
SPEC
CLAS
SEND OK
REST OK

DERR: stellt das Verhalten bei Unterbrechung des DMX-Signals ein. SAVE um den letzten
empfangenen Wert zu halten, oder BLAK für Blackout.
SLCK: Settings Lock. In diesem Menüpunkt wird eingestellt, ob das Menü SET nur mit
Eingabe der Passwortes erreichbar ist. In diesem Fall (ON) wird das Passwort UP - DOWN - UP -
DOWN - ENTER benötigt, um Einstellungen vorzunehmen.
STRB: In diesem Menüpunkt wird zwischen standard Stroboskop (CLAS) und erweitertem
Stroboskop (SPEC) unterschieden. Diese Einstellung betrifft nur die DMX-Personalities TOUR,
AR2.S und TR16.
MENU
Kalibrierung und Weißabgleich
Im Menü CAL werden die Weißkalibrierungen eingestellt.
Im Untermenü CAL1 können die vorprogrammierten Farbtemperaturen geändert werden.
Die elf Presets werden aus den Werten für Rot (RED), Grün (GREN), Blau (BLUE) und Weiß (WHIT)
gemischt.
Unter CAL2, wird der Weißwert für die Eingabe der maximalen DMX-Werte eingestellt. Wenn diese
Kalibrierung aktiviert ist und das Gerät die DMX-Werte RGB = 255, 255, 255 empfängt, wird das hier
hinterlegte Weiß ausgegeben.
Um geänderte Kalibrierungen wieder auf die Werkseinstellungen zurückzusetzen, muss die Eingabe
CALR mit dem Passwort (UP - DOWN - UP - DOWN - ENTER) bestätigt werden.
D-13
PERSON
CAL CAL1 WH.01 RED
GREN
BLUE
WHIT
WH.11
o
o
o
CAL2
****
CALR CALR OK
R.(0 - 255)
G.(0 - 255)
B.(0 - 255)
W.(0 - 255)
RED
GREN
BLUE
R.(0 - 255)
G.(0 - 255)
B.(0 - 255)
CALR OK
Installierte Software Version
Während des Bootens des Gerätes wird für ca. 5 Sekunden die aktuell auf dem Gerät installierte
Softwareversion angezeigt.

DMX-Kanalbelegung
Dieses Gerät verfügt über verschiedene DMX-Personalities. Bei diesen werden unterschiedlich
viele DMX-Kanäle belegt und die Reaktion des Gerätes unterscheidet sich entsprechend.
Es sind 11 DMX-Personalities (3-/3-/4-/4-/5-/6-/9-/11-/16-/27-/36-Kanäle) wählbar.
Durch Änderungen in der Gerätesoftware kann es zu weiteren oder geänderten Funktionen kommen.
Auf der Website steht das aktuellste Dokument „DMX-Channels“ als pdf zum Download zur
Verfügung.
Steuerung mit DMX512
D-14
1 0-255 Master Dimmer
2 0-255 Red
3 0-255 Green
4 0-255 Blue
5 0-255 White
Colour Macro & White
0-10 No Function
11-30 Red 100% / Green Up / Blue 0%
31-50 Red Dow n / Green 100% / Blue 0%
51-70 Red 0% / Green 100% / Blue Up
71-90 Red 0% / Green Down / Blue 100%
91-110 Red Up / Green 0% / Blue 100%
111-130 Red 100% / Green Up / Blue Down
131-150 Red 100% / Green Up / Blue Up
151-170 Red Down / Green Down / Blue 100%
171-200 Red 100% / Green 100% / Blue 100% / White 100%
201-205 White 1: 3200K
206-210 White 2: 3400K
211-215 White 3: 4200K
216-220 White 4: 4900K
221-225 White 5: 5600K
226-230 White 6: 5900K
231-235 White 7: 6500K
236-240 White 8: 7200K
241-245 White 9: 8000K
246-250 White 10: 8500K
251-255 White 11: 10000K
Special Strobe
0-9 No Strobe
10-99 Strobe (Slow to fast)
100-109 No Strobe
110-179 Lightning Strobe (Slow to fast)
180-189 No Strobe
190-255 Random Strobe (Slow to fast)
Tour Mode
6
7

Classic Strobe
0-9 0
10-19 1
20-29 2
30-39 3
40-49 4
50-59 5
60-69 6
70-79 7
80-89 8
90-99 9
100-109 10
110-119 11
120-129 12
130-139 13
140-149 14
150-159 15
160-169 16
170-179 17
180-189 18
190-199 19
200-255 20
Auto
0-40 No Function
41-50 Auto 01
51-60 Auto 02
61-70 Auto 03
71-80 Auto 04
81-90 Auto 05
91-100 Auto 06
101-110 Auto 07
111-120 Auto 08
121-130 Auto 09
131-140 Auto 10
141-150 Custom 01
151-160 Custom 02
161-170 Custom 03
171-180 Custom 04
181-190 Custom 05
191-200 Custom 06
201-210 Custom 07
211-220 Custom 08
221-230 Custom 09
231-255 Custom 10
9
8
D-15

10 0-255 Auto Speed (slow to fast)
Dimmer Speed
0-9 Return Settings
10-29 Normal
30-69 Dim 1
70-129 Dim 2
130-189 Dim 3
190-255 Dim 4
11
D-16

1 0-255 Master Dimmer
2 0-255 Master Dimmer Fine
3 0-255 Red
4 0-255 Red Fine
5 0-255 Green
6 0-255 Green Fine
7 0-255 Blue
8 0-255 Blue Fine
9 0-255 White
10 0-255 White Fine
Colour Macro & White
0-10 No Function
11-30 Red 100% / Green Up / Blue 0%
31-50 Red Down / Green 100% / Blue 0%
51-70 Red 0% / Green 100% / Blue Up
71-90 Red 0% / Green Down / Blue 100%
91-110 Red Up / Green 0% / Blue 100%
111-130 Red 100% / Green Up / Blue Dow n
131-150 Red 100% / Green Up / Blue Up
151-170 Red Down / Green Down / Blue 100%
171-200 Red 100% / Green 100% / Blue 100% / White 100%
201-205 White 1: 3200K
206-210 White 2: 3400K
211-215 White 3: 4200K
216-220 White 4: 4900K
221-225 White 5: 5600K
226-230 White 6: 5900K
231-235 White 7: 6500K
236-240 White 8: 7200K
241-245 White 9: 8000K
246-250 White 10: 8500K
251-255 White 11: 10000K
Special Strobe
0-9 No Strobe
10-99 Strobe (Slow to fast)
100-109 No Strobe
110-179 Lightning Strobe (Slow to fast)
180-189 No Strobe
190-255 Random Strobe (Slow to fast)
TR16 Mode
11
12
D-17

Classic Strobe
0-9 0
10-19 1
20-29 2
30-39 3
40-49 4
50-59 5
60-69 6
70-79 7
80-89 8
90-99 9
100-109 10
110-119 11
120-129 12
130-139 13
140-149 14
150-159 15
160-169 16
170-179 17
180-189 18
190-199 19
200-255 20
Auto
0-40 No Function
41-50 Auto 01
51-60 Auto 02
61-70 Auto 03
71-80 Auto 04
81-90 Auto 05
91-100 Auto 06
101-110 Auto 07
111-120 Auto 08
121-130 Auto 09
131-140 Auto 10
141-150 Custom 01
151-160 Custom 02
161-170 Custom 03
171-180 Custom 04
181-190 Custom 05
191-200 Custom 06
201-210 Custom 07
211-220 Custom 08
221-230 Custom 09
231-255 Custom 10
15 0-255 Auto Speed (slow to fast)
14
13
D-18

Dimmer Speed
0-9 Return Settings
10-29 Normal
30-69 Dim 1
70-129 Dim 2
130-189 Dim 3
190-255 Dim 4
Pixel Selection
0-9 Pix 1, 2, 3, 4, 5, 6, 7, 8, 9 (Static)
10-19 Pix 1
20-29 Pix 2
30-39 Pix 3
40-49 Pix 4
50-59 Pix 5
60-69 Pix 6
70-79 Pix 7
80-89 Pix 8
90-99 Pix 9
100-109 Pix 1, 2, 3 (Static)
110-119 Pix 4, 5, 6 (Static)
120-129 Pix 7, 8, 9 (Static)
130-139 Pix 1, 2, 3, 7, 8, 9 (Static)
140-149 Pix 1, 2, 3, 4, 5, 6 (Static)
150-159 Pix 4, 5, 6, 7, 8, 9 (Static)
160-169 Pix 1, 3, 5, 7, 9 (Static)
170-179 Pix 2, 4, 6, 8 (Static)
180-189 Chase Left to Right
190-199 Chase Right to Left
200-219 Chase Left - Right - Left
220-239 Random
240-255 Pix 1, 2, 3, 4, 5, 6, 7, 8, 9 (Static)
17
16
D-19

1 0-255 Pixel 1 Red
2 0-255 Pixel 1 Green
3 0-255 Pixel 1 Blue
4 0-255 Pixel 2 Red
5 0-255 Pixel 2 Green
6 0-255 Pixel 2 Blue
7 0-255 Pixel 3 Red
8 0-255 Pixel 3 Green
9 0-255 Pixel 3 Blue
10 0-255 Pixel 4 Red
11 0-255 Pixel 4 Green
12 0-255 Pixel 4 Blue
13 0-255 Pixel 5 Red
14 0-255 Pixel 5 Green
15 0-255 Pixel 5 Blue
16 0-255 Pixel 6 Red
17 0-255 Pixel 6 Green
18 0-255 Pixel 6 Blue
19 0-255 Pixel 7 Red
20 0-255 Pixel 7 Green
21 0-255 Pixel 7 Blue
22 0-255 Pixel 8 Red
23 0-255 Pixel 8 Green
24 0-255 Pixel 8 Blue
25 0-255 Pixel 9 Red
26 0-255 Pixel 9 Green
27 0-255 Pixel 9 Blue
Pix 1 Mode
D-20
