Expolite Tour-PAR COB 200 Corona User manual

Tour-PAR COB 200
Corona
Art.Nr.: led51165
Bedienungsanleitung
Bedienungsanleitung bitte aufbewahren
Keep this Manual for later queries
Änderungen sind ohne Ankündigung möglich.
Changes are possible without prior notice.
Rev. 2018-48-11
User Manual
Eigenschaften
Bedienelemente
Steuerung
Specifications
Menu
Control

FOCON SHOWTECHNIC
Vertriebsgesellschaft mbH
Teichweg 4+6
D-49504 Lotte/Wersen
Telefon: ++49 (0) 541-77095-0
Fax: ++49 (0) 541-77095-27
[email protected]
www.focon-showtechnic.com
by
Die beiliegenden Bedienhinweise für Expolite
Geräte sind Bestandteil dieser Bedienungs-
anleitung. Lesen Sie diese sorgfältig, bevor
Sie das Gerät in Betrieb nehmen.
The enclosed General Information for Expolite
Units are part of these user manual. Read them
carefully before operating the device.

Inhalt - Content
Inhalt - Content
Seite / Page
Lieferumfang
Technische Daten
Abmessungen
Installation
Bedienung
Steuerung mit DMX512
Delivery
Product Information
Dimensions
Installation
Operation
Using DMX512 Controller
DE D-04
ENG
D-05
D-06
D-07
D-08
D-12
E-16
E-17
E-18
E-19
E-20
E-24

Lieferumfang
- Expolite TourPar COB 200 Corona
Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der
Lieferumfang dennoch nicht vollständig sein, wenden Sie sich bitte umgehend
an Ihren Vertriebspartner.
- Anschlusskabel für Spannungsversorgung
- Bedienhinweise für Expolite Geräte
- Bedienungsanleitung
D-04

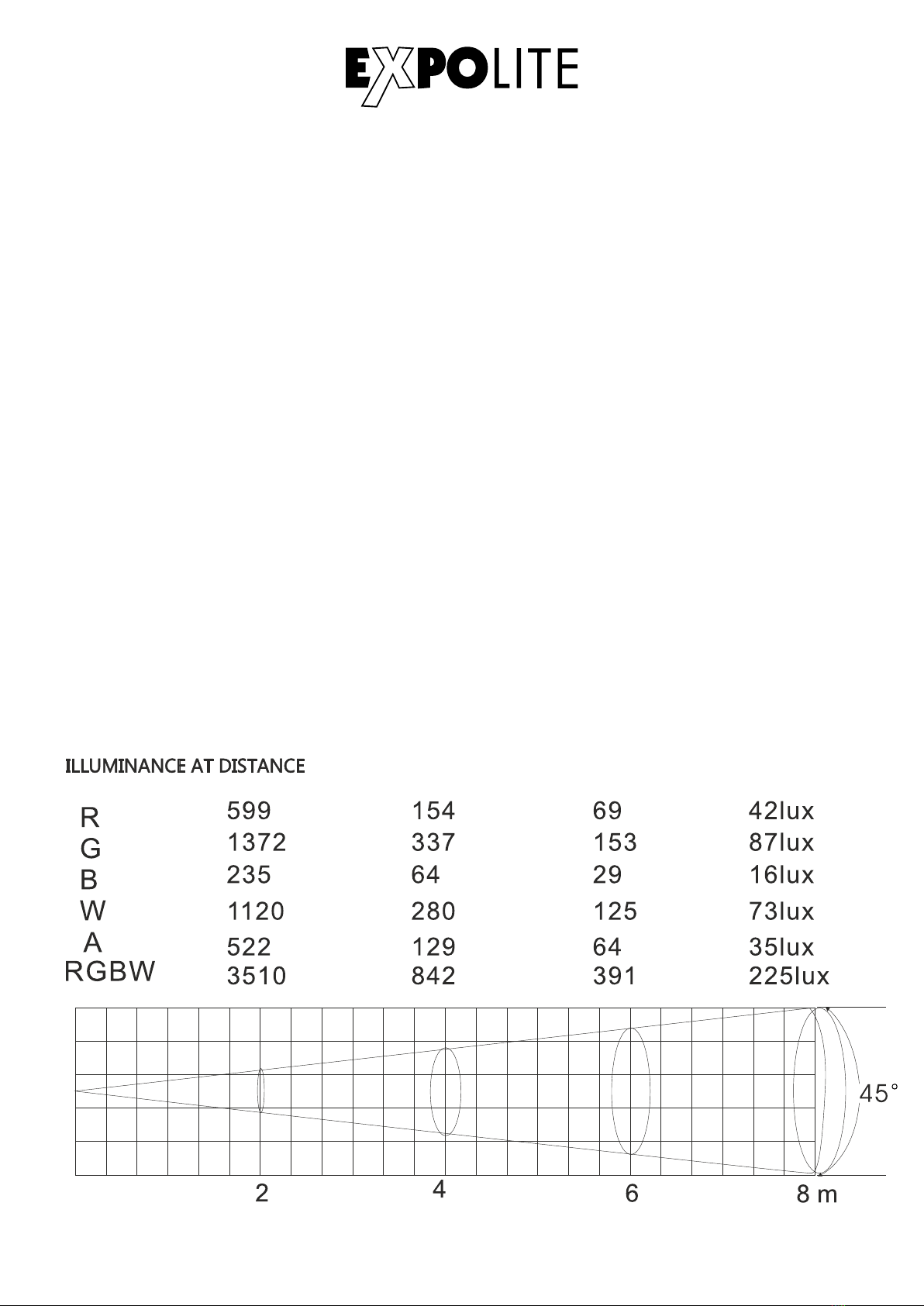

Technische Daten
Spannungsversorgung
Maximale Leistungsaufnahme
Gewicht
Betriebstemperatur
Abmessungen
Luftfeuchtigkeit
Schutzklasse
Gehäuse
LEDs
Abstrahlwinkel
Steuerung
DMX-Kanäle
Anschlüsse
100V - 240V AC 50/60Hz
220W
397 x 298 x 222mm
5,3kg
Power In/Out | DMX In/Out
0°C - 45°C
< 98%
IP 20
Aluminiumdruckguss Gehäuse
1x 200W RGBWA* + 96x 0,2W RGB SMD
45° + 110°
Stand-Alone / DMX512 / RDM
5 - 149 (5/7/7/34/149)
D-05
* Toleranzbereich der Farbtemperatur entsprechend Herstellerangabe +/- 10%.
(Nur COB-Einheit)

Abmessungen
D-06

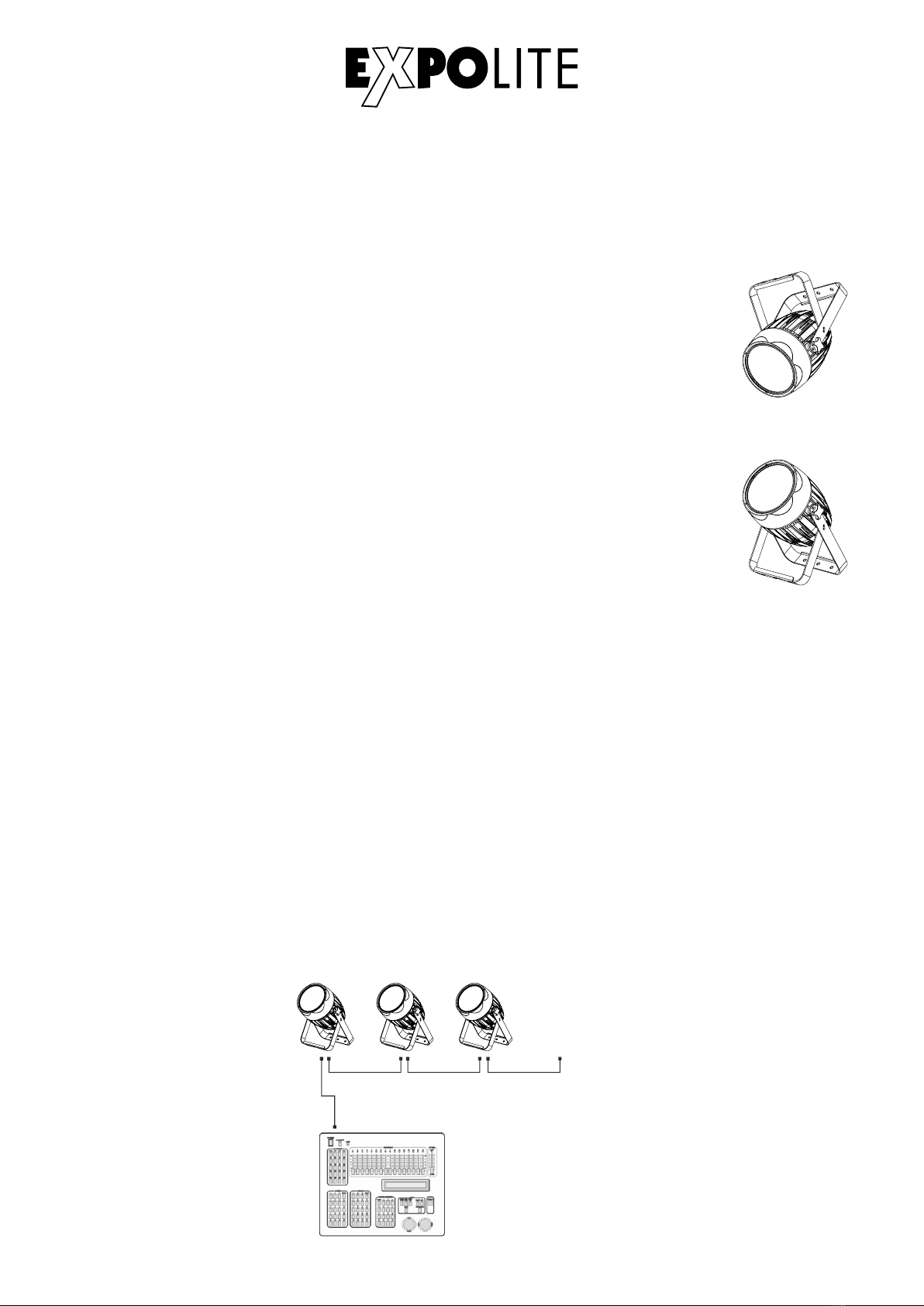

Installation
Montage
Hängend
Das Gerät kann in jeder beliebigen Position verwendet werden. An dem
Montagebügel sind Bohrungen vorhanden, durch die gängige Halterungen
sicher montiert werden können. Geräte müssen entsprechend der jeweils
gültigen Vorschriften sicher montiert und mit einer zweiten Sicherung gegen
herabfallen versehen werden. Hierzu ist am Gerät eine Öse für Safeties
angebracht.
Stehend
Das Gerät kann direkt auf den montierten Bügel gestellt werden. Hierzu muss
dieser bis in den mechanischen Anschlag aufgeklappt werden.
HINWEIS
Das LED Modul kann in jeder beliebigen Lage betrieben werden.
DMX512
CONTROLLER
............
DMX Addr.1 DMX Addr.(Nx1)+1 DMX Addr.(Nx2)+1
DMX-Verbindung
Die Geräte mit geeigneten DMX-Kabeln miteinander und mit dem Kontroller verbinden.
Die vorgesehenen DMX-Adressen und Personalities an den Geräten einstellen.
Verbindung der Spannungsversorgung
Bei 230V Netzspannung: maximal 10 Geräte in Reihe.
Bei 120V Netzspannung: maximal 5 Geräte in Reihe.
D-07

Bedienung
MENU - Taste:
ENTER-Taste:
UP-Taste:
DOWN-Taste
ENTER UP DOWN
MENU
Eine Menüebene aufwärts
In gewähltes Menü springen; Eingabe bestätigen
Aufwärts blättern; Wert erhöhen
Abwärts blättern; Wert verringern

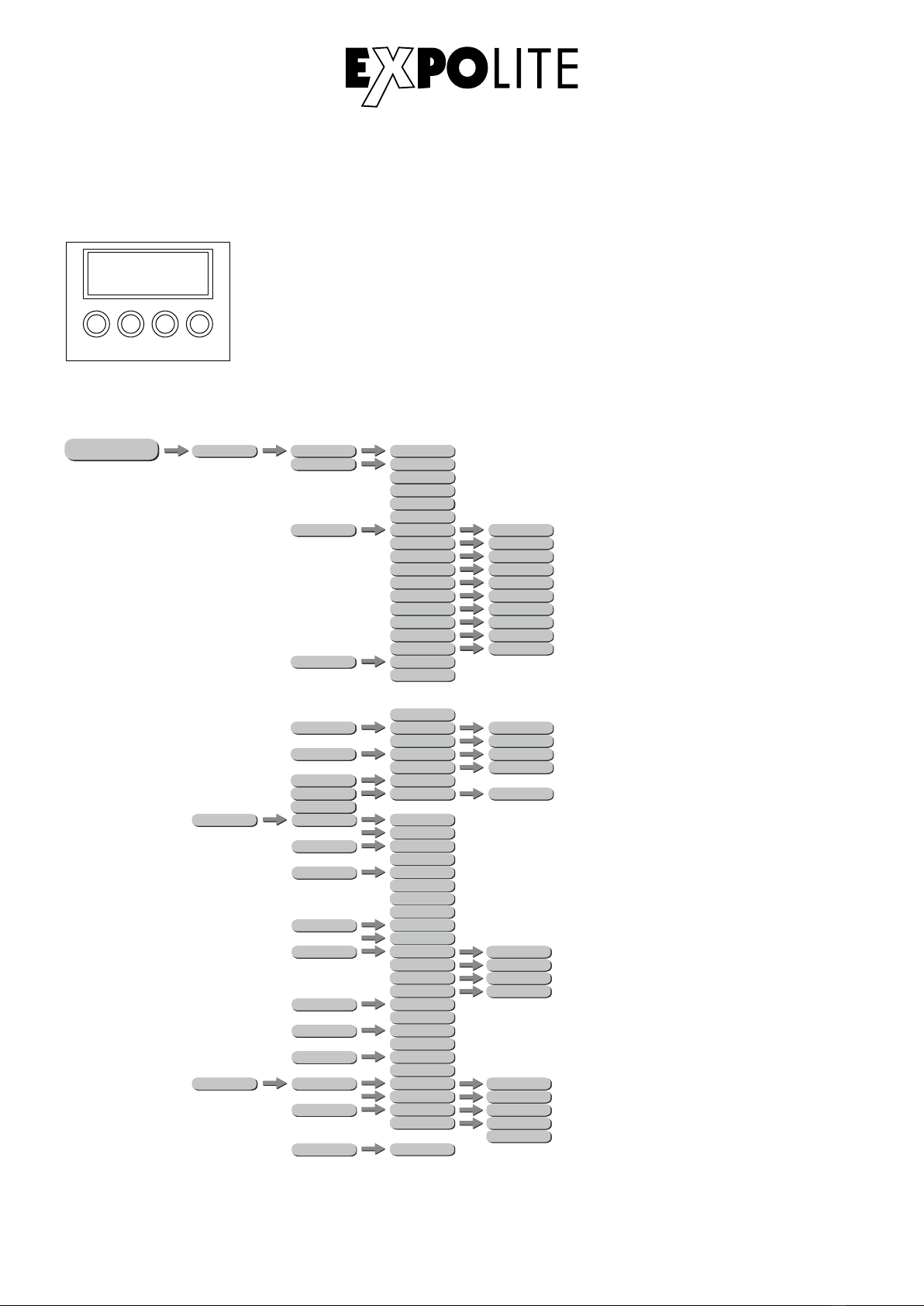

Bedienelemente am Gerät
Menüstruktur
D-08
MENU
PERSON HSIC
Static Dimmer
HSIC
HSIC
HSIC
PERSON
RUN HSIC
DMX
PERSON
Macro HSIC
Macro 1
Strobe
Red
Green
Blue
PERSON
PERSON
Sound
Address
HSIC
HSIC
Sens
0 - 512
PERSON
DMX Mode
HSIC
DMX
HSIC
5Ch
HSIC
7Ch2
HSIC
HSIC
7Ch1
34Ch
HSIC
0 - 255
HSIC
White
HSIC
149Ch
HSIC
Amber
HSIC
0 - 255
HSIC
0 - 255
HSIC
0 - 255
HSIC
0 - 255
HSIC
0 - 255
HSIC
0 - 255
o
o
o
PERSON
Jumping HSIC
Jumping Speed HSIC
0 - 255
HSIC
Jumping Strobe HSIC
0 - 255
PERSON
Fading HSIC Fading Speed HSIC
0 - 255
HSIC
Fading Strobe HSIC
0 - 255
PERSON
Auto HSIC
Auto Mode
HSIC
00 - 99
PERSON
RUN
PERSON
Slave
PERSON
Menu Mode
PERSON
Settings HSIC
Display On
HSIC
DimRespe
HSIC
DimCurve
HSIC
DMXfail
Halogen
Linear
Exp
Log
S-Curve
Hold
Blackout
Off
LED
HSIC
WhiteBal Red
Green
Blue
White
HSIC
FanSet Regular
Silent
HSIC
Test Off
On
0 - 255
0 - 255
0 - 255
0 - 255
HSIC
FacReset Off
On
PERSON
System HSIC
TimeInfo Poweron
HSIC
Firmware
HSIC
Temp
Vx.xx
LEDTemp
TempUnit
xxxxh
LastRun xxxxh
xxxxC/F
Celsius
Fahrenhe
HSIC
Macro 2
HSIC
Macro 15
HSIC
LED Red
HSIC
LED Gree
HSIC
LED Blue
HSIC
0 - 255
HSIC
0 - 255
HSIC
0 - 255

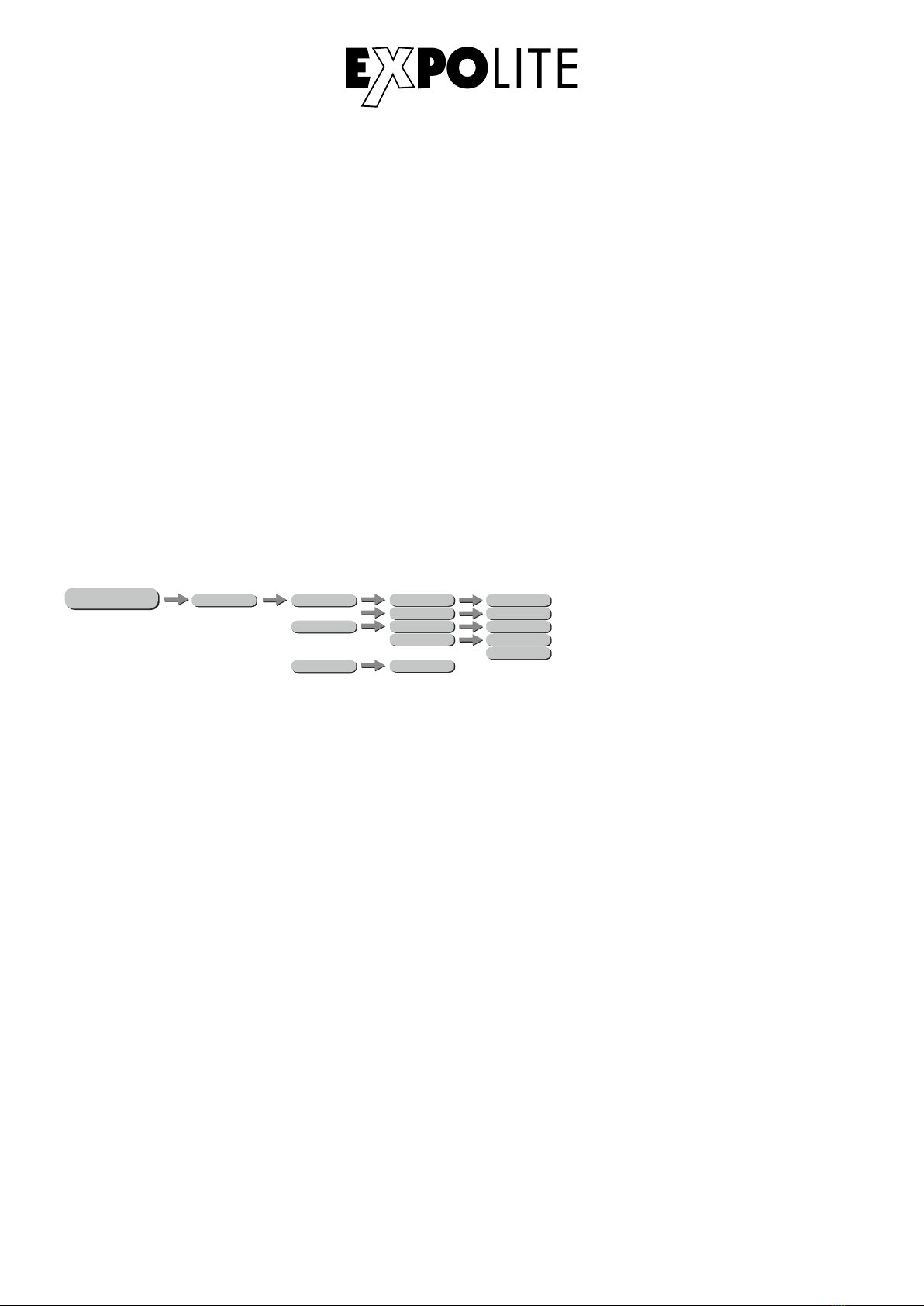

DMX-Adresse einstellen
Im Menü Menu Mode wird im Punkt Address die DMX-Startadresse des Gerätes eingestellt. Diese
bleibt auch bei dem Wechsel der Personality erhalten.
MENU
D-09
PERSON
Address HSIC
0 - 512
PERSON
Menu Mode
DMX-Kanalbelegung einstellen
MENU
Im Menü Menu Mode, Untermenü DMX Mode wird die Belegung der DMX-Kanäle des Gerätes
festgelegt. Es stehen die Modi 5Ch, 7Ch1, 7Ch2, 34Ch und 149Ch zur Verfügung.
PERSON
DMX Mode
PERSON
Menu Mode
Slave-Mode aktivieren
Im Menü Menu Mode, Untermenü Slave wird der Slave-Modus des Gerätes aktiviert. In diesem
Modus kann der Scheinwerfer von einem Master-Gerät des selben Typs ferngesteuert werden.
MENU
PERSON
RUN
PERSON
Slave
PERSON
Menu Mode
Stand-Alone Möglichkeiten
MENU
PERSON
Menu Mode
Der TourPar COB 200 Corona bietet verschiedene Möglichkeiten der Stand-Alone Nutzung:
Static: Im Untermenü Static kann eine statische Szene für den Stand-Alone Betrieb eingestellt
werden. Diese wird anhand der DMX-Werteskala 0-255 für Dimmer, Stroboskop (Strobe), Rot (Red),
Grün (Green), Blau (Blue), Weiß (White) und Gelb (Amber) eingestellt. Außerdem kann der äußere
LED-Ring in Rot (LED Red), Grün (LED Grün) und Blau (LED Blue) angesteuert werden.
HSIC
DMX
HSIC
5Ch
HSIC
7Ch2
HSIC
HSIC
7Ch1
34Ch
HSIC
149Ch
PERSON HSIC
Static Dimmer
HSIC
HSIC
HSIC
PERSON
RUN HSIC
DMX
PERSON
Macro HSIC
Macro 1
Strobe
Red
Green
Blue
PERSON
Sound HSIC
Sens
HSIC
0 - 255
HSIC
White
HSIC
Amber
HSIC
0 - 255
HSIC
0 - 255
HSIC
0 - 255
HSIC
0 - 255
HSIC
0 - 255
HSIC
0 - 255
o
o
o
PERSON
Jumping HSIC
Jumping Speed HSIC
0 - 255
HSIC
Jumping Strobe HSIC
0 - 255
PERSON
Fading HSIC Fading Speed HSIC
0 - 255
HSIC
Fading Strobe HSIC
0 - 255
PERSON
Auto HSIC
Auto Mode
HSIC
00 - 99
HSIC
Macro 2
HSIC
Macro 15
HSIC
LED Red
HSIC
LED Gree
HSIC
LED Blue
HSIC
0 - 255
HSIC
0 - 255
HSIC
0 - 255

Macro: Im Untermenü Macro können 15 voreingestellte Farbmakros abgerufen werden.
Auto: Im Untermenü Auto kann ein im Gerät gespeicherter automatischer Ablauf ausgewählt
werden.
Fading: Unter Fading blendet das Gerät weich zwischen einzelnen Schritten über.
Jumping: Unter Jumping springt das Gerät von Schritt zu Schritt, ohne überzublenden.
Für Fading und Jumping kann die Geschwindigkeit angepasst werden (0 - 255). Außerdem kann ein
Stroboskopeffekt ergänzt werden.
Sound: Im Untermenü Sound kann die Sound to Light-Steuerung aktiviert werden. Hier kann auch
eingestellt werden, wie sensibel das Gerät auf akustische Signale reagiert (00 - 99).
Verschiedene Einstellungen
MENU
Display: Im Untermenü Display kann die Beleuchtung des Displays wahlweise auf automatisches
Abschalten nach ca. einer Minute Inaktivität (Off), oder generellen Betrieb (On) gestellt werden.
DMXfail: stellt das Verhalten bei Unterbrechung des DMX-Signals ein. HOLD um den letzten
empfangenen Wert zu halten, oder Blackout für Blackout.
DimCurve: Im Untermenü Dimmer Curve können verschiedene Dimmerkurven (siehe Abbildung
unten) gewählt werden. In diesem Fall wird ein Delay im Dimmer aktiviert.
DimRespe: Im Untermenü Dimmer Response kann eingestellt werden, ob der Dimmer der
LED abrupt auf Änderungen reagiert (LED), oder sich wie ein Halogen-Leuchtmittel verhält
(Halogen).
Linear Exp Log S-Curve
PERSON
Settings HSIC
Display On
HSIC
DimRespe
HSIC
DimCurve
HSIC
DMXfail
Halogen
Linear
Exp
Log
S-Curve
Hold
Blackout
Off
LED
HSIC
WhiteBal Red
Green
Blue
White
HSIC
FanSet Regular
Silent
HSIC
Test Off
On
0 - 255
0 - 255
0 - 255
0 - 255
HSIC
FacReset Off
On
D-10
