Expolite Tour-LED Power 56 TW Zoom User manual

Tour-LED Power 56 TW Zoom
Art.Nr.: led22375/led22380
Bedienungsanleitung
Bedienungsanleitung bitte aufbewahren
Keep this Manual for later queries
Änderungen sind ohne Ankündigung möglich.
Changes are possible without prior notice.
Rev. 2018-37-32
User Manual
Eigenschaften
Bedienelemente
Steuerung
Specifications
Menu
Control

FOCON SHOWTECHNIC
Vertriebsgesellschaft mbH
Teichweg 4+6
D-49504 Lotte/Wersen
Telefon: ++49 (0) 541-77095-0
Fax: ++49 (0) 541-77095-27
[email protected]
www.focon-showtechnic.com
by
Die beiliegenden Bedienhinweise für Expolite
Geräte sind Bestandteil dieser Bedienungs-
anleitung. Lesen Sie diese sorgfältig, bevor
Sie das Gerät in Betrieb nehmen.
The enclosed General Information for Expolite
Units are part of these user manual. Read them
carefully before operating the device.

Inhalt - Content
Inhalt - Content
Seite / Page
Lieferumfang
Technische Daten
Abmessungen
Installation
Bedienung
Steuerung mit DMX512
Delivery
Product Information
Dimensions
Installation
Operation
Using DMX512 Controler
DE D-04
ENG
D-05
D-06
D-07
D-08
D-12
E-14
E-15
E-16
E-17
E-18
E-22

Lieferumfang
- Expolite Tour-LED Power 56 TW Zoom
Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der
Lieferumfang dennoch nicht vollständig sein, wenden Sie sich bitte umgehend
an Ihren Vertriebspartner.
- Anschlusskabel für Spannungsversorgung
- Bedienhinweise für Expolite Geräte
- Bedienungsanleitung
D-04

Technische Daten
Spannungsversorgung
Maximale Leistungsaufnahme
Gewicht
Betriebstemperatur
Abmessungen
Luftfeuchtigkeit*
Schutzklasse
Gehäuse
LEDs
LED Treiberstrom
Abstrahlwinkel
Steuerung
DMX-Kanäle
Anschlüsse
100V - 240V AC 50/60Hz
170W
330 x 283 x 236mm
8,6kg (IP 33) / 8,6kg (IP 66)
Power In/Out | DMX In/Out
-20°C - 45°C
< 98% (IP 33) / < 80% (IP 66)
IP 33 / IP 66
Aluminiumdruckguss Gehäuse
14 x 10W 2in1 CW/WW**
700mA
8-40°
Stand-Alone / DMX512
1 - 10 (1/6/10)
D-05
* Siehe Allgemeine Bedienhinweise für Expolite Geräte - Hinweise zu Kondenswasserbildung im Geräteinneren.
** Toleranzbereich der Farbtemperatur entsprechend Herstellerangabe +/- 10%.

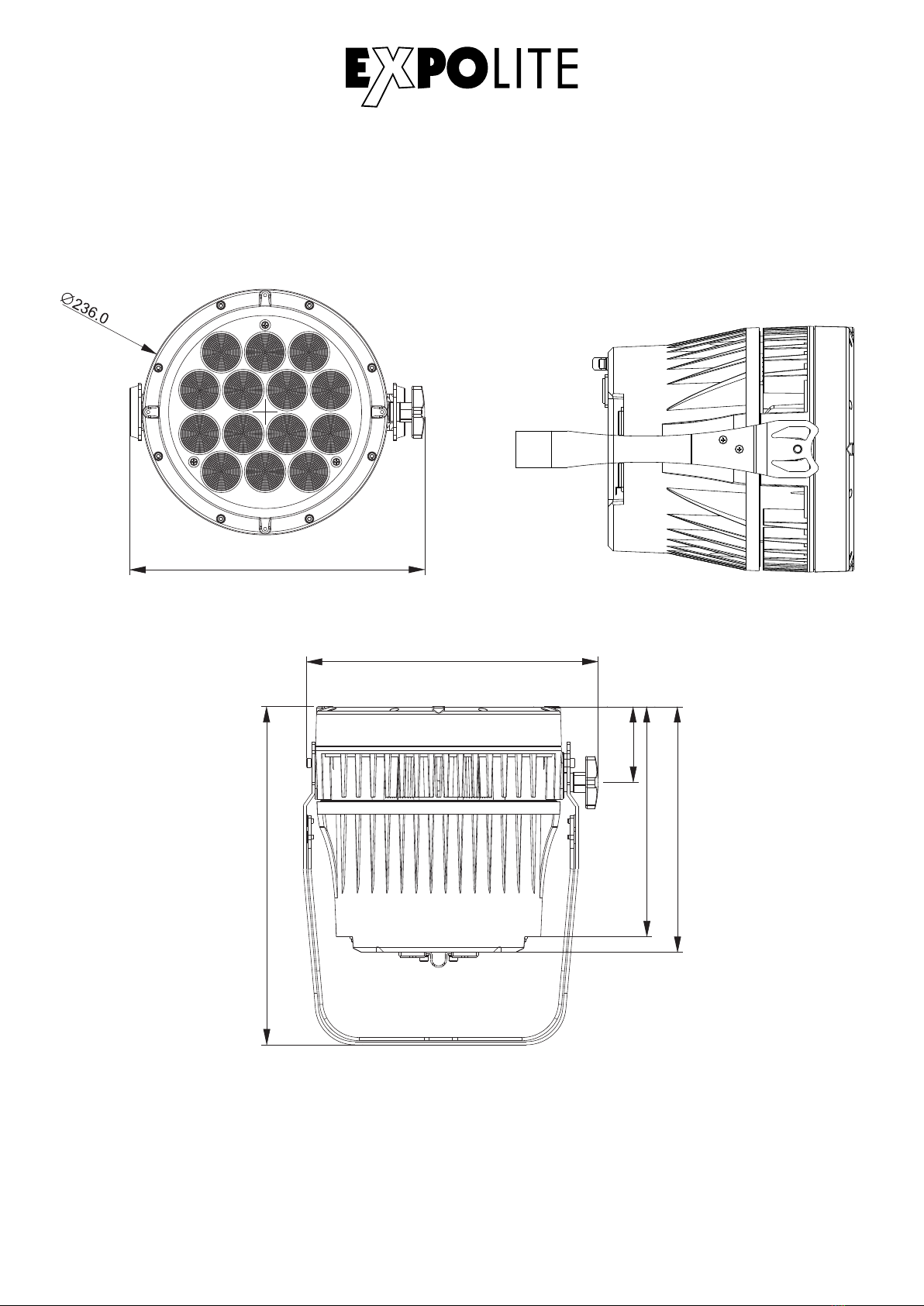

Abmessungen
D-06
283.2
324.8
280.2
72.6
235.8
220.8

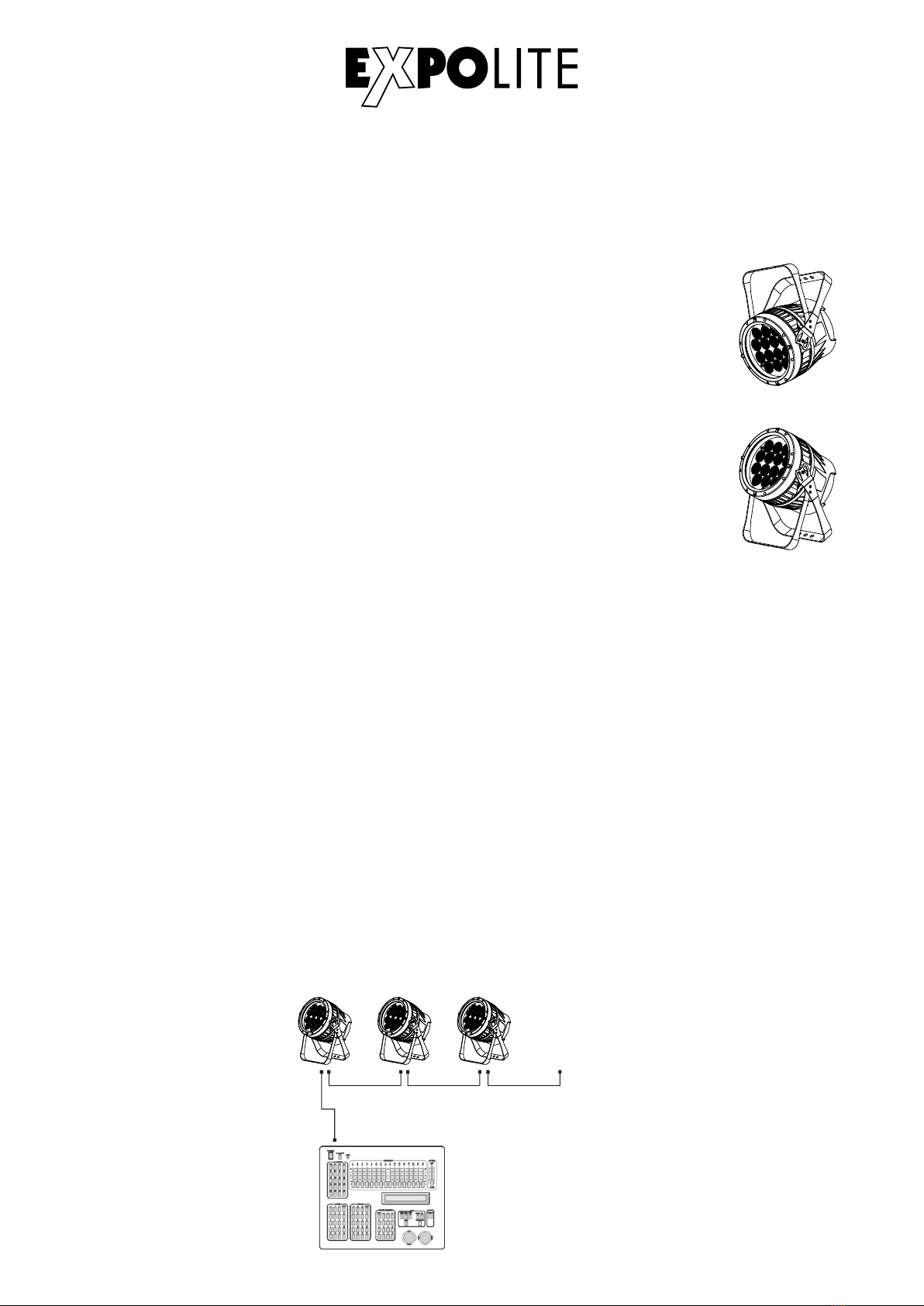

Installation
Montage
Hängend
Das Gerät kann in jeder beliebigen Position verwendet werden. An dem
Montagebügel sind Bohrungen vorhanden, durch die gängige Halterungen
sicher montiert werden können. Geräte müssen entsprechend der jeweils
gültigen Vorschriften sicher montiert und mit einer zweiten Sicherung gegen
herabfallen versehen werden. Hierzu ist am Gerät eine Öse für Safeties
angebracht.
Stehend
Das Gerät kann direkt auf den montierten Bügel gestellt werden. Hierzu muss
dieser bis in den mechanischen Anschlag aufgeklappt werden.
HINWEIS
Das LED Modul kann in jeder beliebigen Lage betrieben werden.
DMX512
CONTROLLER
............
DMX Addr.1 DMX Addr.(Nx1)+1 DMX Addr.(Nx2)+1
DMX-Verbindung
Die Geräte mit geeigneten DMX-Kabeln miteinander und mit dem Kontroller verbinden.
Die vorgesehenen DMX-Adressen und Personalities an den Geräten einstellen.
Verbindung der Spannungsversorgung
Bei 230V Netzspannung: maximal 12 Geräte in Reihe
Bei 120V Netzspannung: maximal 6 Geräte in Reihe
D-07

Bedienung
MENU
PERSON HSIC
STAT W(0 - 255)
HSIC
PERSON
RUN HSIC
DMX
MENU - Taste:
ENTER-Taste:
UP-Taste:
DOWN-Taste
ENTER UP DOWN
MENU
Eine Menüebene aufwärts
In gewähltes Menü springen; Eingabe bestätigen
Aufwärts blättern; Wert erhöhen
Abwärts blättern; Wert verringern
Bedienelemente am Gerät
Menüstruktur
PERSON
SET
D-08
C(0 - 255)
Z(0 - 255)
HSIC
SLAV
PERSON
PERSON
RUN
DMX
HSIC
HSIC
DMX
D.(001 - 512)
PERSON
PERS
HSIC
REST
HSIC
CALE
HSICDIM
HSIC
CURV
HSICDERR
HSIC
ZOOM
****
YES
NO
DIM4
DIM1
DIM2
DIM3
OFF
OFF
CV 1
CV 2
CV 3
SAVE
BLAC
BASE
POS1
HSIC
DMX
HSIC
STD.W
HSIC
UNO
HSIC
STD.P
CAL1 WT.01 W(0 - 255)
C(0 - 255)
WT.05
o
o
o
PERSON HSICKEY ON
HSIC
OFF
POS2
PERSON HSIC
ZOOM POS1
HSIC
POS2
0 - 255
0 - 255
HSIC
REST **** HSIC REST ****
HSIC
REST OK
HSIC
REST
HSIC
REST
HSIC
REST
HSIC
0 - 255
HSIC
REST
HSIC
REST
HSIC
REST
HSIC
0 - 255
HSIC
REST
HSIC
REST
HSIC
REST
HSIC
0 - 255

DMX-Adresse einstellen
Im Menü wird im Punkt DMX die DMX-Startadresse des Gerätes eingestellt. Diese bleibt auch
bei dem Wechsel der Personality erhalten.
MENU
DMX-Kanalbelegung einstellen
MENU
Im Menü PERS wird die Belegung der DMX-Kanäle des Gerätes festgelegt. Es stehen die Modi
STD.W (6 Kanäle), STD.P (10 Kanäle) und UNO (1 Kanal) zur Verfügung.
Statische Farbe einstellen
Im Menü werden im Punkt STAT statische Farben für den Stand-Alone Betrieb eingestellt. Diese
werden anhand der DMX-Werteskala 0-255 für Warmweiß (W), Kaltweiß (K) und Zoom (Z) gemischt.
MENU
D-09
PERSON
DMX HSIC
D.(001 - 512)
PERSON
PERS
HSIC
DMX
HSIC
STD.W
HSIC
UNO
HSIC
STD.P
PERSON HSIC
STAT W(0 - 255)
HSIC
C(0 - 255)
Z(0 - 255)
Runmode auswählen
Im Menü RUN wird der Betriebsmodus eingestellt. Für den Betrieb an einem DMX-Kontroller muss
DMX aktiviert werden. Im Modus SLAV wird das Gerät von einem Master-Gerät gesteuert.
MENU
PERSON
RUN HSIC
DMX
HSIC
SLAV
PERSON
RUN HSICDMX

Verschiedene Einstellungen
MENU
Das Passwort lautet: UP - DOWN - UP - DOWN - ENTER
REST: setzt die editierbaren Einstellungen zurück auf die Werkseinstellungen.
CALE: legt fest, ob bei Ausführung eines Resets (REST) auch die evtl. geänderten Werte der
vorprogrammierten Farbtemperaturen zurückgesetzt werden (YES) oder nicht (NO).
DIM: stellt die gewünschte Dimmkurve zur Simulation eines Halogenleuchtmittels ein (DIM4/
DIM3/DIM2/DIM1/OFF).
DERR: stellt das Verhalten bei Unterbrechung des DMX-Signals ein. SAVE um den letzten
empfangenen Wert zu halten, oder BLAC für Blackout.
ZOOM: in diesem Menü wird die generelle Start- (POS1) und Endposition (POS2) des motorischen
Zooms festgelegt, sowie die Grundposition (BASE) des Zooms.
CURV: Die Dimmerkurve wird, wie auf der Abbildung ersichtlich, eingestellt.
D-10
CURV dimming
1: OFF
2: Cv1
3: Cv2
4: Cv3
1
2
3
4
(100%)
PERSON
SET HSIC
REST
HSIC
CALE
HSICDIM
HSIC
CURV
HSICDERR
HSIC
ZOOM
****
YES
NO
DIM4
DIM1
DIM2
DIM3
OFF
OFF
CV 1
CV 2
CV 3
SAVE
BLAC
BASE
POS1
POS2
HSIC
REST **** HSIC REST ****
HSIC
REST OK
HSIC
REST
HSIC
REST
HSIC
REST
HSIC
0 - 255
HSIC
REST
HSIC
REST
HSIC
REST
HSIC
0 - 255
HSIC
REST
HSIC
REST
HSIC
REST
HSIC
0 - 255

MENU
Kalibrierung und Weißabgleich
Im Menü CAL1 können die vorprogrammierten Farbtemperaturen geändert werden.
Die fünf Presets werden aus den Werten für Warmweiß (W) und Kaltweiß (C) gemischt.
Aktivieren des Passwortschutzes
Im Menüpunkt KEY wird der Passwortschutz des Gerätes bei Gerätestart aktiviert oder de-
aktiviert. Wenn KEY auf ON gestellt ist, startet das Gerät gesperrt und das Menü wird jeweils
30 Sekunden nach der letzten Eingabe erneut gesperrt. Für Änderungen im Menü muss dann das
Passwort UP - DOWN - UP - DOWN - ENTER eingegeben werden.
MENU
PERSON HSICKEY ON
HSIC
OFF
D-11
CAL1 WT.01 W(0 - 255)
C(0 - 255)
WT.05
o
o
o
PERSON HSIC
ZOOM POS1
HSIC
POS2
0 - 255
0 - 255
Zoombereich für DMX-Ansteuerung einstellen
MENU
Im Zoom-Menü kann zusätzlich die Start- (POS1) und die Endposition (POS2) für die Steuerung des
motorischen Zooms via DMX eingestellt werden. Diese Werte werden limitiert durch die
Zoom-Einstellungen im Menü Verschiedene Einstellungen.
Installierte Software Version
Während des Bootens des Gerätes wird für ca. 5 Sekunden die aktuell auf dem Gerät installierte
Softwareversion angezeigt.

DMX-Kanalbelegung
Dieses Gerät verfügt über verschiedene DMX-Personalities. Bei diesen werden unterschiedlich
viele DMX-Kanäle belegt und die Reaktion des Gerätes unterscheidet sich entsprechend.
Es sind 3 DMX-Personalities (1-/6-/10-Kanäle) wählbar.
Durch Änderungen in der Gerätesoftware kann es zu weiteren oder geänderten Funktionen kommen.
Auf der Website steht das aktuellste Dokument „DMX-Channels“ als pdf zum Download zur
Verfügung.
Steuerung mit DMX512
D-12
1 0-255 Master Dimmer
UNO
1 0-255 Master Dimmer
2 0-255 Master Dimmer Fine
White Macro
0-10 No Function
11-50 White 1: 3200K
51-80 White 2: 3400K
81-110 White 3: 4200K
111-140 White 4: 4900K
141-255 White 5: 5600K
Strobe
0-9 No Function
10-255 1 - 20Hz
5 0-255 Zoom
Zoom Reset
0-200 No Function
201-220 Zoom Reset
221-255 No Function
STD.W
3
4
6

D-13
1 0-255 Master Dimmer
2 0-255 Master Dimmer Fine
3 0-255 Warm W hite
4 0-255 Warm W hite Fine
5 0-255 Cool White
6 0-255 Cool White Fine
White Macro
0-10 No Function
11-50 White 1: 3200K
51-80 White 2: 3400K
81-110 White 3: 4200K
111-140 White 4: 4900K
141-255 White 5: 5600K
Strobe
0-9 No Function
10-255 1 - 20Hz
9 0-255 Zoom
Zoom Reset
0-200 No Function
201-220 Reset Zoom
221-255 No Function
STD.P
7
8
10

Delivery
- Expolite Tour-LED Power 56 TW Zoom
Expolite devices are carefully checked before shipment. If the delivery is not complete,
please contact your distributor immediately.
- Power connection cable
- General Information for Expolite Units
- User Manual
E-14

Product Information
* take note to General Informations for Expolite Units - Notes for Condensation inside Housing.
** Tolerance in colour temperature according to LED manufacturer +/- 10%.
E-15
Voltage
Power Consumption
Weight
Ambient Temperature
Dimensions
Humidity*
Protection
Housing
LEDs
Current
Optics
Control
DMX-Channels
Connectors
100V - 240V AC 50/60Hz
170W
330 x 283 x 236mm
8,6kg (IP 33) / 8,6kg (IP 66)
Power In/Out | DMX In/Out
-20°C - 45°C
< 98% (IP 33) / < 80% (IP 66)
IP 33 / IP 66
Die-cast aluminium housing
14 x 10W 2in1 CW/WW**
700mA
8-40°
Stand-Alone / DMX512
1 - 10 (1/5/10)

Dimensions
E-16
283.2
324.8
280.2
72.6
235.8
220.8

Installation
Mounting
Hanging
The device can be used in any position. On the mounting bracket are holes
available, for attaching standard brackets. Fixture must be safe mounted in
accordance with the relevant regulations and provided with a safetycord to
prevent falling. For this purpose, an eyelet for safeties is attached to the device.
Standing
The device can be placed directly on the mounted bracket. For this purpose,
it must be opened up to the mechanical stop.
NOTE
The LED module can be operated in any position.
DMX-Connection
Use specified DMX-cable to connect the units to each other and to connect them to the control-
desk. Enter the addresses and personalities to the units.
Powerconnection
230V: max. 12 fixtures in a row
120V: max. 6 fixtures in a row
DMX512
CONTROLLER
............
DMX Addr.1 DMX Addr.(Nx1)+1 DMX Addr.(Nx2)+1
E-17

Operation
Menu Map
E-18
MENU:
ENTER:
UP:
DOWN:
ENTER UP DOWN
MENU
Return to previous menu
Enter currently selected menu
Scroll Up, Increase value
Scroll down: Decrease value
Display Operation
MENU
PERSON HSIC
STAT W(0 - 255)
HSIC
PERSON
RUN HSIC
DMX
PERSON
SET
C(0 - 255)
Z(0 - 255)
HSIC
SLAV
PERSON
PERSON
RUN
DMX
HSIC
HSIC
DMX
D.(001 - 512)
PERSON
PERS
HSIC
REST
HSIC
CALE
HSICDIM
HSIC
CURV
HSICDERR
HSIC
ZOOM
****
YES
NO
DIM4
DIM1
DIM2
DIM3
OFF
OFF
CV 1
CV 2
CV 3
SAVE
BLAC
BASE
POS1
HSIC
DMX
HSIC
STD.W
HSIC
UNO
HSIC
STD.P
CAL1 WT.01 W(0 - 255)
C(0 - 255)
WT.05
o
o
o
PERSON HSICKEY ON
HSIC
OFF
POS2
PERSON HSIC
ZOOM POS1
HSIC
POS2
0 - 255
0 - 255
HSIC
REST **** HSIC REST ****
HSIC
REST OK
HSIC
REST
HSIC
REST
HSIC
REST
HSIC
0 - 255
HSIC
REST
HSIC
REST
HSIC
REST
HSIC
0 - 255
HSIC
REST
HSIC
REST
HSIC
REST
HSIC
0 - 255

Setting DMX-Address
The DMX start address of the fixture is set in the menu DMX. This is retained even when
changing the personality.
MENU
Setting DMX-Personality
MENU
The personality is set in the menu PERS. There are three different modes which can be choosen:
STD.W (6 channels), STD.P (10 channels) and UNO (1 channel).
Edit Static Colours
Static colours for stand-alone operation are set in STAT. These are mixed using the
DMX value scale 0-255 for Warm White (W), Cool White (C) and Zoom (Z).
MENU
E-19
PERSON
DMX HSIC
D.(001 - 512)
PERSON
PERS
HSIC
DMX
HSIC
STD.W
HSIC
UNO
HSIC
STD.P
PERSON HSIC
STAT W(0 - 255)
HSIC
C(0 - 255)
Z(0 - 255)
Choose Run Mode
The operating mode is set in menu RUN. For operation on a DMX-controller DMX needs to be
set. SLAV sets the fixture into slave mode.
MENU
PERSON
RUN HSIC
DMX
HSIC
SLAV
PERSON
RUN HSICDMX

Miscellaneous Settings
MENU
The default password is: UP - DOWN - UP - DOWN - ENTER
REST: sets all editable settings back to factory default.
CALE: sets, if all values of the possibly changed preprogrammed colour temperature will also be
reset (YES) or not (NO), when running a reset (REST).
DIM: controls different dimming speeds to simulate a halogen bulb (DIM4/DIM3/DIM2/DIM1/OFF).
DERR: sets how the fixture responses if DMX-signal gets lost. Set SAVE to hold the last received
value or BLAC for blackout.
ZOOM: in this menu the standard start position (POS1), end position (POS2) and the home position
(BASE) of the motorised zoom are set.
CURV: In curve menu, the dimmercurves are set as shown below.
E-20
CURV dimming
1: OFF
2: CV1
3: CV2
4: CV3
1
2
3
4
(100%)
PERSON
SET HSIC
REST
HSIC
CALE
HSICDIM
HSIC
CURV
HSICDERR
HSIC
ZOOM
****
YES
NO
DIM4
DIM1
DIM2
DIM3
OFF
OFF
CV 1
CV 2
CV 3
SAVE
BLAC
BASE
POS1
POS2
HSIC
REST **** HSIC REST ****
HSIC
REST OK
HSIC
REST
HSIC
REST
HSIC
REST
HSIC
0 - 255
HSIC
REST
HSIC
REST
HSIC
REST
HSIC
0 - 255
HSIC
REST
HSIC
REST
HSIC
REST
HSIC
0 - 255
