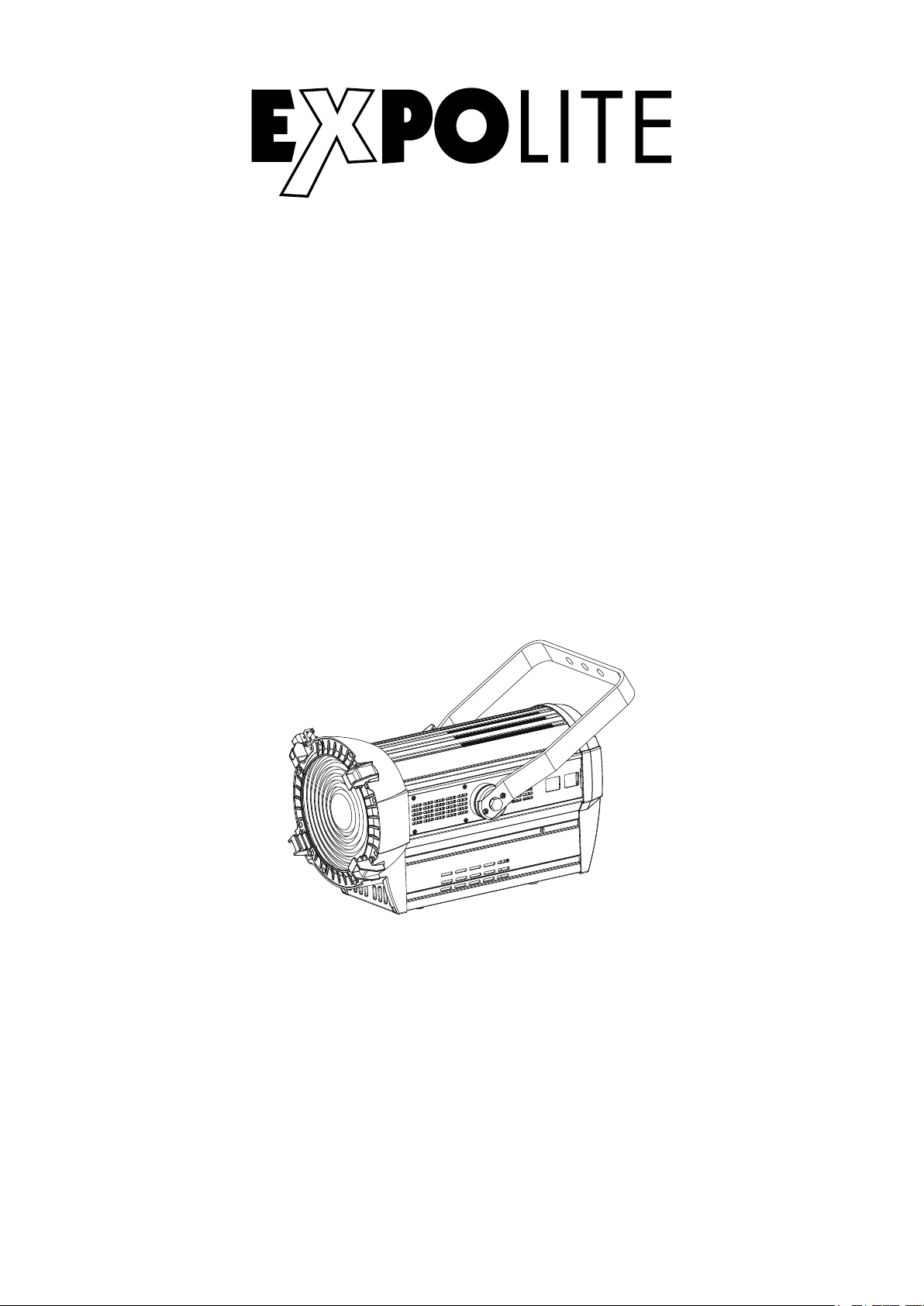

Expolite LED Fesnel XAL User manual

LED Fesnel XAL
Art.Nr.: led22750
Bedienungsanleitung
Bedienungsanleitung bitte aufbewahren
Keep this Manual for later queries
Änderungen sind ohne Ankündigung möglich.
Changes are possible without prior notice.
Rev. 2018-40-53
User Manual
Eigenschaften
Bedienelemente
Steuerung
Specifications
Menu
Control

FOCON SHOWTECHNIC
Vertriebsgesellschaft mbH
Teichweg 4+6
D-49504 Lotte/Wersen
Telefon: ++49 (0) 541-77095-0
Fax: ++49 (0) 541-77095-27
[email protected]
www.focon-showtechnic.com
by
Die beiliegenden Bedienhinweise für Expolite
Geräte sind Bestandteil dieser Bedienungs-
anleitung. Lesen Sie diese sorgfältig, bevor
Sie das Gerät in Betrieb nehmen.
The enclosed General Information for Expolite
Units are part of these user manual. Read them
carefully before operating the device.

Inhalt - Content
Inhalt - Content
Seite / Page
Lieferumfang
Technische Daten
Abmessungen
Installation
Bedienung
Steuerung mit DMX512
Delivery
Product Information
Dimensions
Installation
Operation
Using DMX512 Controller
DE D-04
ENG
D-05
D-06
D-07
D-08
D-13
E-20
E-21
E-22
E-23
E-24
E-29

Lieferumfang
- Expolite LED Fresnel XAL
Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der
Lieferumfang dennoch nicht vollständig sein, wenden Sie sich bitte umgehend
an Ihren Vertriebspartner.
- Anschlusskabel für Spannungsversorgung
- Bedienhinweise für Expolite Geräte
- Bedienungsanleitung
D-04

Technische Daten
Spannungsversorgung
Maximale Leistungsaufnahme
Gewicht
Betriebstemperatur
Abmessungen
Luftfeuchtigkeit
Schutzklasse
Gehäuse
LEDs
LED Treiberstrom
Abstrahlwinkel
Steuerung
DMX-Kanäle
Anschlüsse
100V - 240V AC 50/60Hz
230W
417 x 286 x 260mm
7,6kg
Power In/Out | DMX In/Out
-0°C - 45°C
< 98%
IP 20
Aluminium-Strangpressprofil
ca. 230W RGBAL 5in1
1,5A
15° - 45°
Stand-Alone / DMX512 / RDM
8 - 19 (8/10/13/19)
D-05

Abmessungen
D-06
260.8
148.6
510
442.5
284.6
510
67.5

Installation
Montage
DMX512
CONTROLLER
............
DMX Addr.1 DMX Addr.(Nx1)+1 DMX Addr.(Nx2)+1
DMX-Verbindung
Die Geräte mit geeigneten DMX-Kabeln miteinander und mit dem Kontroller verbinden.
Die vorgesehenen DMX-Adressen und Personalities an den Geräten einstellen.
Verbindung der Spannungsversorgung
Bei 230V Netzspannung: maximal 8 Geräte in Reihe.
Bei 120V Netzspannung: maximal 4 Geräte in Reihe.
D-07
Hängend
Das Gerät kann am Haltebügel hängend montiert werden. Geräte müssen
entsprechend der jeweils gültigen Vorschriften sicher montiert und mit einer
zweiten Sicherung gegen Herabfallen versehen werden.
Stehend
Das Gerät kann stehend betrieben werden. Hierfür ist eine entsprechende
Halterung (zum Beispiel ein Bodenstativ) notwendig. Eine sichere und
ausreichend rutschhemmende Standfläche ist sicherzustellen!
HINWEIS
Das LED Modul kann in jeder beliebigen Lage betrieben werden. Die
Neigung im Bügel kann bequem durch Lösen der Arretierungsschraube
verstellt werden.

Bedienung
MENU
PERSON HSIC
STAT RED
HSIC
HSIC
HSIC
PERSON
RUN HSIC
DMX
MENU - Taste:
ENTER-Taste:
UP-Taste:
DOWN-Taste
ENTER UP DOWN
MENU
Eine Menüebene aufwärts
In gewähltes Menü springen; Eingabe bestätigen
Aufwärts blättern; Wert erhöhen
Abwärts blättern; Wert verringern
Bedienelemente am Gerät
Menüstruktur
PERSON
PRESET COLOR HSIC
L106
HSIC
SSP
TOUR
Tr16
PERSON
SETTING
GREEN
BLUE
AMBER
LIME
HSIC
R05
HSIC
L019
HSIC
R08
HSIC
R89
HSIC
R377
HSIC
SLAVE
PERSON
PERSON
RUN
ADDRESS
HSIC
HSIC
DMX
D.(001 - 512)
PERSON
PERSONALITY
HSIC
RESET
HSIC
COLOR
HSICDIMMER
HSIC
DMX ERROR
HSIC
PERFORMANCE
HSIC
MCON
****
UC
OFF
RGBtoW
DIM4
DIM3
DIM2
DIM1
OFF
SAVE
BLACK
LIVE
STUDIO
SELF
MASTER
PERSON HSIC
Manual Mode Mode 1
HSIC
HSIC
Mode 2
Mode 3
Mode 4
G.(0 - 255)
B.(0 - 255)
A.(0 - 255)
L.(0 - 255)
Z.(0 - 255)
S.(0 - 20)
R.(0 - 255)
HSIC
L194
HSIC
R54
HSIC
R86
HSIC
L213
HSIC
HSIC
ZOOM
STROBE
HSIC
R80
HSIC
R3314
HSIC
L202
HSIC
L328
HSIC
L768
HSIC
L101
HSIC
SENDUPLOAD ****
****
HSIC
RESET
POWER
HSIC
PWM_RATE 600HZ
1200HZ
2000HZ
4000HZ
6000HZ
25000HZ
HSIC
FULL POWER CCT 3200K
4200K
5600K
10000K
NORMAL
D-08

MENU
PERSON
CALIB.C WHITE WH.01 2700K
3000K
8000K
WH.12
o
o
o
RGBtoW R(0 - 255)
G(0 - 255)
B(0 - 255)
****
CALR OK
PERSON HSICKEY ON
HSIC
OFF
PERSON HSIC
INFO VERS V01
D-09
o
o
o
WH.02

DMX-Adresse einstellen
Im Menü wird im Punkt ADDRESS die DMX-Startadresse des Gerätes eingestellt. Diese bleibt auch
bei dem Wechsel der Personality erhalten.
MENU
PERSON HSIC
ADDRESS D.(001 - 512)
DMX-Kanalbelegung einstellen
MENU
Im Menü PERSONALITY wird die Belegung der DMX-Kanäle des Gerätes festgelegt. Es stehen die
Modi HSIC (8 Kanäle), SSP (10 Kanäle), TOUR (13 Kanäle) und TR16 (19 Kanäle) zur Verfügung.
Statische Farbe einstellen
Im Menü werden im Punkt STAT statische Farben für den Stand-Alone Betrieb eingestellt. Diese
werden anhand der DMX-Werteskala 0-255 für Rot (RED), Grün (GREEN), Blau (BLUE) und Gelb
(AMBER), Hellgrün (LIME), Zoom (ZOOM), sowie dem Stroboskopwert 0-20Hz (STROBE) gemischt.
MENU
D-10
HSIC
SSP
TOUR
Tr16
PERSON
PERSONALITY
PERSON HSIC
STAT RED
HSIC
HSIC
HSIC
GREEN
BLUE
AMBER
LIME
G.(0 - 255)
B.(0 - 255)
A.(0 - 255)
L.(0 - 255)
Z.(0 - 255)
S.(0 - 20)
R.(0 - 255)
HSIC
HSIC
ZOOM
STROBE
Vorgespeicherte Farben abrufen
MENU
PERSON
PRESET COLOR HSIC
L106
HSIC
R05
HSIC
L019
HSIC
R08
HSIC
R89
HSIC
R377
HSIC
L194
HSIC
R54
HSIC
R86
HSIC
L213
HSIC
R80
HSIC
R3314
HSIC
L202
HSIC
L328
HSIC
L768
HSIC
L101
Im Menü werden im Punkt PRESET COLOR die im Gerät vorgespeicherten Farben abgerufen. Diese
basieren auf den Farbskalen der Lee- und Roscofilter (LXXX/RXX).

Runmode auswählen
Im Menü RUN MODE wird der Betriebsmodus eingestellt. Für den Betrieb an einem DMX-Kontroller
muss DMX aktiviert werden. Im Modus SLAVE wird das Gerät von einem Master-Gerät gesteuert.
MENU
PERSON
RUN MODE HSICDMX
HSIC
SLAVE
D-11
Verschiedene Einstellungen
MENU
PERSON
SETTING
HSIC
RESET
HSIC
COLOR
HSICDIMMER
HSIC
DMX ERROR
HSIC
PERFORMANCE
HSIC
MCON
****
UC
OFF
RGBtoW
DIM4
DIM3
DIM2
DIM1
OFF
SAVE
BLACK
LIVE
STUDIO
SELF
MASTER
HSIC
SENDUPLOAD ****
****
HSIC
RESET
POWER
HSIC
PWM_RATE 600HZ
1200HZ
2000HZ
4000HZ
6000HZ
25000HZ
HSIC
FULL POWER CCT 3200K
4200K
5600K
10000K
NORMAL
Das Passwort lautet: UP - DOWN - UP - DOWN - ENTER
UPLOAD: sendet die benutzerdefinierten Programme an verbundene Slave-Geräte.
RESET: setzt die editierbaren Einstellungen zurück auf die Werkseinstellungen.
COLOR: bietet die Möglichkeit eine Farbkalibrierung auszuwählen. Unter UC wird der Uniform-Color-
Modus aktiviert, der die werksseitige Angleichung aller Geräte der Tour-LED Familie abruft. Unter
RGBtoW werden die unter CALIB.C\RGBtoW eingestellten Werte verwendet. Bei OFF wird keine
Kalibrierung genutzt. So erreicht das Gerät die maximale Helligkeit.
DIMMER: stellt die gewünschte Dimmkurve zur Simulation eines Halogenleuchtmittels ein (DIM4/
DIM3/DIM2/DIM1/OFF).
DMX ERROR: stellt das Verhalten bei Unterbrechung des DMX-Signals ein. SAVE um den letzten
empfangenen Wert zu halten, oder BLACK für Blackout.
PERFORMANCE: erlaubt dem User die Performance des Gerätes zwischen LIVE, STUDIO und
POWER zu unterscheiden.
MCON: legt fest, ob das Gerät Daten als Master an andere Geräte sendet (MASTER), oder nicht
(SELF).

PWM: bietet die Möglichkeit die PWM-Frequenz des Gerätes anzupassen (600HZ/1200HZ/2000HZ/
4000HZ/6000HZ/25000HZ).
FULL POWER CCT: wählt die Farbtemperatur bei vollem Output. 3200K/4200K/5600K/10000K und
NORMAL können eingestellt werden.
D-12
Aktivieren des Passwortschutzes
Im Menüpunkt KEY wird der Passwortschutz des Gerätes bei Gerätestart aktiviert oder de-
aktiviert. Wenn KEY auf ON gestellt ist, startet das Gerät gesperrt und das Menü wird jeweils
30 Sekunden nach der letzten Eingabe erneut gesperrt. Für Änderungen im Menü muss dann das
Passwort UP - DOWN - UP - DOWN - ENTER eingegeben werden.
MENU
PERSON HSICKEY ON
HSIC
OFF
MENU
Kalibrierung und Weißabgleich
Im Menü CALIB.C werden die Weißkalibrierungen eingestellt.
Im Untermenü WHITE können die vorprogrammierten Farbtemperaturen für zwölf Presets geändert
werden.
Unter RGBtoW wird der Weißwert für die Eingabe der maximalen DMX-Werte eingestellt. Wenn
diese Kalibrierung aktiviert ist und das Gerät die DMX-Werte RGB = 255, 255, 255 empfängt, wird
das hier hinterlegte Weiß ausgegeben.
HINWEIS: Der Maximalwert kann auf „0" begrenzt werden. In diesem Fall reagiert ein Farbkanal
nicht auf einen gesendeten DMX-Wert. Dies kann als Gerätefehler fehlinterpretiert werden.
Um geänderte Kalibrierungen wieder auf die Werkseinstellungen zurückzusetzen, muss die Eingabe
CALR mit dem Passwort (UP - DOWN - UP - DOWN - ENTER) bestätigt werden.
PERSON
CALIB.C WHITE WH.01 2700K
3000K
8000K
WH.12
o
o
o
RGBtoW R(0 - 255)
G(0 - 255)
B(0 - 255)
****
CALR OK
o
o
o
WH.02
Info-Menü
MENU
Im Info-Menü (INFO), Untermenü VERS wird die z.Zt. installierte Firmwareversion des Gerätes
angezeigt.
PERSON HSIC
INFO VERS V01

DMX-Kanalbelegung
Dieses Gerät verfügt über verschiedene DMX-Personalities. Bei diesen werden unterschiedlich
viele DMX-Kanäle belegt und die Reaktion des Gerätes unterscheidet sich entsprechend.
Es sind 4 DMX-Personalities (8-/10-/13-/19-Kanäle) wählbar.
Durch Änderungen in der Gerätesoftware kann es zu weiteren oder geänderten Funktionen kommen.
Auf der Website steht das aktuellste Dokument „DMX-Channels“ als PDF zum Download zur Verfügung.
Steuerung mit DMX512
D-13
1 0-255 Intensity
2 0-255 Hue
3 0-255 Hue Fine
4 0-255 Saturation
CCT
0-10 No Function
11-30 2700K
31-50 3000K
51-70 3200K
71-90 3500K
91-110 4000K
111-130 4200K
131-150 4500K
151-170 5600K
171-190 6000K
191-210 6500K
211-230 7200K
231-255 8000K
Strobe
0-9 No Function
10-99 Strobe (Slow to fast)
100-109 No Function
110-179 Lightning Strobe
180-189 No Function
190-255 Random Strobe
7 0-255 Zoom
Dimmer Speed
0-9 No Function
10-29 Off
30-69 Dim1
70-129 Dim2
130-189 Dim3
190-255 Dim4
HSIC
5
6
8

1 0-255 Master Dimmer
2 0-255 Red
3 0-255 Green
4 0-255 Blue
5 0-255 Lime
6 0-255 Amber
Preset Colour
0-10 No Function
11-20 L106
21-30 R05
31-40 L194
41-50 R54
51-60 L019
61-70 R08
71-80 R89
81-90 R86
91-100 L213
101-110 R377
111-120 R80
121-130 L202
131-140 L328
141-150 R3314
151-160 L101
161-170 L768
171-255 No Function
Strobe
0-9 No Function
10-99 Strobe (Slow to fast)
100-109 No Function
110-179 Lightning Strobe
180-189 No Function
190-255 Random Strobe
9 0-255 Zoom
Dimmer Speed
0-9 No Function
10-29 Off
30-69 Dim1
70-129 Dim2
130-189 Dim3
190-255 Dim4
SSP
7
8
10
D-14

Tour Mode
1 0-255 Master Dimmer
2 0-255 Red
3 0-255 Green
4 0-255 Blue
5 0-255 Lime
6 0-255 Amber
Preset Colour
0-10 No Function
11-20 L106
21-30 R05
31-40 L194
41-50 R54
51-60 L019
61-70 R08
71-80 R89
81-90 R86
91-100 L213
101-110 R377
111-120 R80
121-130 L202
131-140 L328
141-150 R3314
151-160 L101
161-170 L768
171-255 No Function
Colour Macro & White
0-10 No Function
11-30 Red 100% / Green Up / Blue 0%
31-50 Red Down / Green 100% / Blue 0%
51-70 Red 0% / Green 100% / Blue Up
71-90 Red 0% / Green Down / Blue 100%
91-110 Red Up / Green 0% / Blue 100%
111-130 Red 100% / Green 0% / Blue Down
131-150 Red 100% / Green Up / Blue Up
151-170 Red Down / Green Down / Blue 100%
171-195 All Led at Full Output
196-200 2700K
201-205 3000K
206-210 3200K
211-215 3500K
216-220 4000K
7
8
D-15

221-225 4200K
226-230 4500K
231-235 5600K
236-240 6000K
241-245 6500K
246-250 7200K
251-255 8000K
Strobe
0-9 No Function
10-99 Strobe (Slow to fast)
100-109 No Function
110-179 Lightning Strobe
180-189 No Function
190-255 Random Strobe
10 0-255 Zoom
Auto
0-40 No Function
41-60 Auto 1
61-80 Auto 2
81-100 Auto 3
101-120 Auto 4
121-140 Auto 5
141-160 Auto 6
161-180 Auto 7
181-200 Auto 8
201-220 Auto 9
221-255 Auto 10
12 0-255 Auto Speed Adjustment
Dimmer Speed
0-9 No Function
10-29 Off
30-69 Dim1
70-129 Dim2
130-189 Dim3
190-255 Dim4
9
11
13
8
D-16

TR16 Mode
1 0-255 Master Dimmer
2 0-255 Master Dimmer Fine
3 0-255 Red
4 0-255 Red Fine
5 0-255 Green
6 0-255 Green Fine
7 0-255 Blue
8 0-255 Blue Fine
9 0-255 Lime
10 0-255 Lime Fine
11 0-255 Amber
12 0-255 Amber Fine
Preset Colour
0-10 No Function
11-20 L106
21-30 R05
31-40 L194
41-50 R54
51-60 L019
61-70 R08
71-80 R89
81-90 R86
91-100 L213
101-110 R377
111-120 R80
121-130 L202
131-140 L328
141-150 R3314
151-160 L101
161-170 L768
171-255 No Function
13
D-17

Colour Macro & White
0-10 No Function
11-30 Red 100% / Green Up / Blue 0%
31-50 Red Down / Green 100% / Blue 0%
51-70 Red 0% / Green 100% / Blue Up
71-90 Red 0% / Green Dow n / Blue 100%
91-110 Red Up / Green 0% / Blue 100%
111-130 Red 100% / Green 0% / Blue Down
131-150 Red 100% / Green Up / Blue Up
151-170 Red Down / Green Down / Blue 100%
171-195 All Led at Full Output
196-200 2700K
201-205 3000K
206-210 3200K
211-215 3500K
216-220 4000K
221-225 4200K
226-230 4500K
231-235 5600K
236-240 6000K
241-245 6500K
246-250 7200K
251-255 8000K
Strobe
0-9 No Function
10-99 Strobe (Slow to fast)
100-109 No Function
110-179 Lightning Strobe
180-189 No Function
190-255 Random Strobe
16 0-255 Zoom
Auto
0-40 No Function
41-60 Auto 1
61-80 Auto 2
81-100 Auto 3
101-120 Auto 4
121-140 Auto 5
141-160 Auto 6
161-180 Auto 7
181-200 Auto 8
201-220 Auto 9
221-255 Auto 10
14
15
17
D-18

18 0-255 Auto Speed Adjustment
Dimmer Speed
0-9 No Function
10-29 Off
30-69 Dim1
70-129 Dim2
130-189 Dim3
190-255 Dim4
19
D-19

Delivery
- Expolite LED Fresnel XAL
Expolite devices are carefully checked before shipment. If the delivery is not complete,
please contact your distributor immediately.
- Power connection cable
- General Information for Expolite Units
- User Manual
E-20
