AKKULED MINI ZOOM
BEDIENUNGSANLEITUNG
FÜR LED22630
USER MANUAL
FOR LED22630
AKKULED MINI ZOOM

02
DEUTSCH
PRODUKTEIGENSCHAFTEN
TECHNISCHE DATEN
Spannung 18,5 V DC
Leistungsaufnahme 20 Watt
Betriebstemperatur 0° - 40°C
Schutzklasse IP 65
Breite 143 mm
Tiefe 105 mm
Höhe 190 mm
Gewicht 1,00 kg
1.0
1.1
129,24 mm 104,37 mm
129,24 mm
105 mm
149,95 mm

03
DEUTSCH
SICHERHEITSHINWEISE
LESEN SIE VOR DER INBETRIEBNAHME IMMER DIE BEDIENUNGS-
ANLEITUNG. STELLEN SIE SICHER, DASS DER AM GERÄT ANGEGE-
BENE WERT FÜR DIE NETZSPANNUNG DEM DER VERSORGUNGS-
SPANNUNG VOR ORT ENTSPRICHT.
Dieses Produkt darf nur von qualifiziertem Fachpersonal installiert
werden.
Arbeiten am Gerät dürfen nur von qualifizierten Servicekräften
vorgenommen werden.
Ein Mindestabstand von 0,5 m zur nächsten Oberfläche muss
eingehalten werden.
Das Produkt darf nur in gut belüfteten Räumen betrieben werden.
Nie direkt in die Lichtquelle schauen.
Immer die Spannungsversorgung trennen bevor Arbeiten an dem
Gerät durchgeführt werden.
Der Schutzleiter muss immer verbunden sein.
Es muss gewährleistet werden, dass das Gerät nicht verschmutzt ist.
ACHTUNG: ERSTICKUNGSGEFAHR DURCH KUNSTSTOFFTÜTEN
Das Produkt hat unser Werk in bestem Zustand verlassen. Um
diesen für einen sicheren Betrieb aufrecht zu erhalten, muss der
Benutzer stets die Anweisungen und Sicherheitshinweise in dieser
Bedienungsanleitung beachten.
Vermeiden Sie, dass Rütteln oder harte Schläge auf Teile des Ge-
rätes einwirken. Stellen Sie sicher, dass das Gerät sauber und frei
von Staub ist. Stellen Sie stets sicher, dass die Verbindungen zur
Versorgung korrekt und sicher angeschlossen sind.
Zeigt sich am Gerät eine Fehlfunktion, wenden Sie sich unverzüg-
lich an Ihren Vertriebspartner. Wird das Gerät transportiert, wird
empfohlen dafür die originale Verpackung zu nutzen, mit der das
Gerät ab Werk geliefert wird.
ACHTUNG: DAS GERÄT NICHT IN BETRIEB NEHMEN, WENN ES
OFFENSICHTLICHE BESCHÄDIGUNGEN AUFWEIST!

04
DEUTSCH
Für Geräte mit Schutz gegen Fremdkörper und Wasser nach
IP-Code
Die Schutzart eines Gerätes wird anhand genormter Prüfverfahren
festgestellt. Zur Einordnung der Schutzart wird der IP-Code be-
nutzt. Dieser setzt sich aus den Buchstaben IP und zwei Kennzif-
fern zusammen.
Die erste Kennzier beschreibt den Schutz gegen das Eindringen
von Festkörpern, gibt also an, wie weit das Gehäuse ein Berühren
von elektrischen Bauteilen und ein Eindringen von Festkörpern
unterbindet.
Die zweite Kennzier gibt die Abschirmung gegen Wasser an.
Hierbei wird die schädliche Wirkung von Wasser anhand verschie-
dener Abstufungen definiert und ausdrücklich nicht die Dichtigkeit.
So kann ein Gehäuse bauartbedingt eine schädliche Wirkung von
Wasser unterbinden ohne hierzu vollkommen gegen Eindringen
von Wasser abgeschirmt zu sein!
SCHUTZARTEN ANHAND VON BEISPIELEN:
IP20: Fernhalten von Objekten >12,5mm „Fingerschutz“; Kein
Schutz gegen Wasser.
Typische Schutzklasse für Geräte für den Innenbereich.
IP33: Fernhalten von Fremdkörpern >2,5mm und Schutz gegen
Fallwasser bis 60° aus der Senkrechten.
Gängiger Schutz bei LED-Scheinwerfern mit Powercon und
XLR-Einbaubuchse auf der Unterseite. Diese Schutzklasse ist
Lageabhängig und bezieht sich immer auf die primär vorgesehene
Einsatzlage. Z.B. Floorspot auf dem Boden stehend.
IP54: Vollständiger Berührungsschutz und Schutz gegen
Sprühwasser aus allen Richtungen.
Bei Geräten, die für den eingeschränkten Außeneinsatz geeig-
net sind.
IP65: Staubdicht und Schutz gegen Strahlwasser aus allen Rich-
tungen.
Gängige Schutzklasse für LED-Scheinwerfer für den Außenein-
satz. Hier ist ein temporärer Einsatz weitestgehend unabhängig
von Witterungseinflüssen möglich.
IP67: Staubdicht und Schutz gegen kurzzeitiges Untertauchen.
Ein kurzzeitiges Untertauchen bis 1,5 m ist abgesichert.
SCHUTZ GEGEN FREMDKÖRPER UND WASSER
1.3

05
DEUTSCH
TEMPORÄRER BETRIEB
Grundsätzlich ist Veranstaltungsequipment immer für den
vorübergehenden Einsatz konzipiert, der einer repräsentativen
Anwendung für Eventbeleuchtung entspricht. Hierzu zählen Kon-
zerte, Festivals, Einsätze in Spielstätten wie Theatern, Clubs und
Diskotheken oder vergleichbare Venues.
Ein Dauerbetrieb, besonders unter Außenbedingungen oder
eine dauerhafte bauliche Anbringung im Außenbereich kann zu
Einschränkungen in der Funktion sowie vorzeitiger Ermüdung der
Dichtungen, Kabel und Oberflächenbeschichtung führen.
EINSCHRÄNKUNGEN DER IP SCHUTZART
Eine IP-Schutzart gibt nicht im allgemeinen eine Witterungsbe-
ständigkeit an! Faktoren wie Umgebungstemperatur und Lichtein-
wirkung durch Sonnenlicht (speziell der UV-Anteil) werden nicht
berücksichtigt!
Weiterhin sind teilweise gerätespezifische Maßnahmen wie Ab-
deckungen und Verschlusskappen notwendig um die angegebene
Schutzart zu erreichen Dichtungen in Geräten sind aus alternden
Materialien hergestellt. Um eine Schutzart zu aufrecht zu erhalten
müssen Dichtungen sowie Anzugsdrehmomente der Verschrau-
bungen regelmäßig einer Prüfung unterzogen und bei Bedarf in
einer Fachwerkstatt erneuert werden!

06
DEUTSCH
INSTALLATION
Gerät einschalten durch Drücken der Menu-Taste.
Status LED Informationen:
Im Ladevorgang: Rot
Voll Aufgeladen: Grün
Im Statik-Mode: Aus
Kein DMX-Signal: Grün blinkt
DMX-Signal: Grün an
Infrarot-Signal: Rot blinkt
STEHEND: Das Gerät kann
durch aufklappen des Bügels
sicher aufgestellt werden.
Diese Gerät ist ausschließlich
für das Aufstellen auf sicheren
Flächen vorgesehen.
ACHTUNG HINWEIS!
Das LED-Modul kann in jeder beliebigen Position montiert werden.
Die Neigung im Bügel kann bequem durch lösen der Arretierungs-
schraube verstellt werden.
BEFESTIGUNG
FUNKTIONEN UND INBETRIEBNAHME
2.0
2.1
2.2
STATUS LED´S

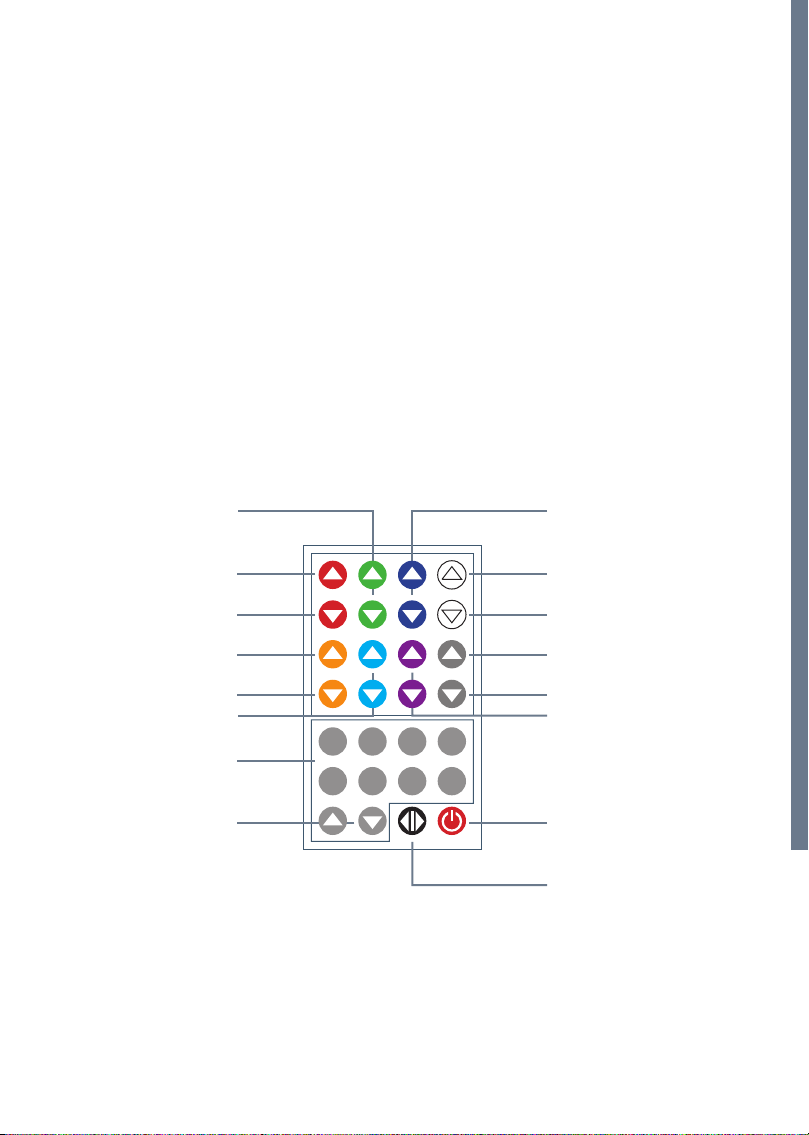

INFRAROT EMPFÄNGER

07
DEUTSCH
R. ( 0-255)
G. ( 0-255)
B. ( 0-255)
A. ( 0-255)
C. ( 0-255)
U. ( 0-255)
S ( 0-255)
T. ( 0-255)
F. ( 0-255)

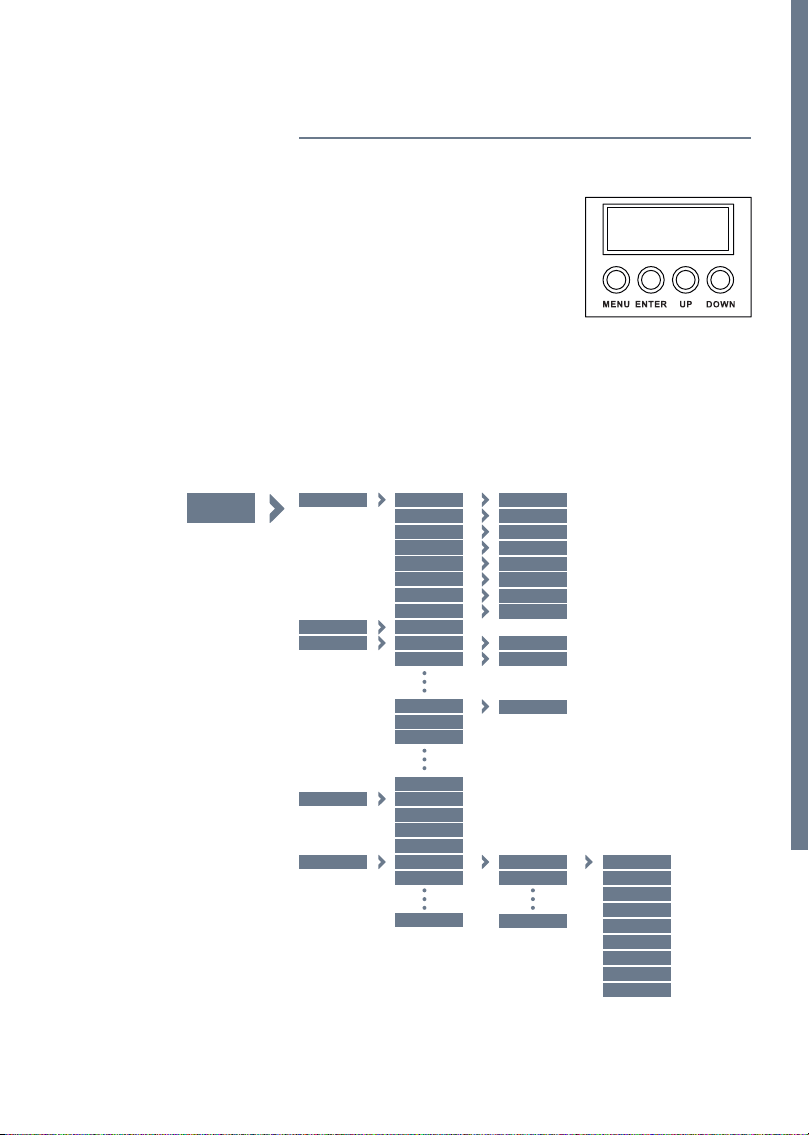

DISPLAYMENÜ3.0
Menu: Weiter zum nächsten Menü.
Enter: Auswahl des aktuellen Punktes.
Down: Scrollen durch das Menü oder
senken von Werten
Up: Scrollen durch das Menü oder
erhöhen von Werten.
BEDIENUNG
MENÜSTRUKTUR3.2
3.1
STATIC COLOR
ADRESS
EDIT
PERSONALITY
AUTOPROGR.
MENÜ RED
001-512
PROGRAMM 01
HSIC
TOUR
PROGRAMM 02
PROGRAMM 10
SSP
TR16
AUTO. 01 0-255
0-255
0-255
SCENE 01
SCENE 02
SCENE 30
AUTO. 02
AUTO. 10
PR. 10
PR. 01
PR. 02
0-255
0-255
0-255
0-255
0-255
0-255
0-255
0-255
GREEN
CYAN
STROBE
BLUE
WHITE
AMBER
UV
STATUS LED´S
weiter nächste Seite →

08
DEUTSCH
3.3
SETTING
KEY
INFO
WIRELESS
CALIBRATION
ON
VERSION
WIRELESS RESET
****
WT. 01
WT. 02
WT. 12
OFF
WHITE
****
OFF
OFF
SAVE
BLACK
RGB TO W
DIM 1
DIM 3
UC
DIM 2
DIM 4
RESET
COLOR
DIMMER
DMX ERROR
Im Menü STATIC wird aus den Farbwerten sowie Zoom und Strobe
anhand der DMX-Werteskala (0 - 255) eine statische Szene einge-
stellt.
STATISCHE FARBE EINSTELLEN
R. ( 0-255)
G. ( 0-255)
B. ( 0-255)
W. ( 0-255)
RGB to W
UC
R. ( 0-255)
RED
V 1.0
YES
NO
WHITE
G. ( 0-255)
GREEN
AMBER
B. ( 0-255)
BLUE
CYAN
UV
MENÜ
STATIC COLOR RED 0-255
0-255
0-255
0-255
0-255
0-255
0-255
0-255
GREEN
CYAN
STROBE
BLUE
WHITE
AMBER
UV

09
DEUTSCH
3.5
3.4
Im Menü AUTO PROGRAM werden die 10 vorgegebenen Auto-Pro-
gramme sowie die 10 editierbaren Benutzer-
definierten Programme aktiviert.
Für Benutzerdefinierte Programme PR01- PR10 siehe auch EDIT.
Im Menü ADDRESS wird die DMX-Startadresse des Gerätes einge-
stellt.
ABSPIELEN DER AUTOMATIK PROGRAMME
DMX512 ADRESSE
MENÜ
MENÜ ADRESS 0-512
AUTOPROGR. AUTO. 01 P. (0-255)
AUTO. 02
AUTO. 10
PR. 10
PR. 01
PR. 02
3.6
Im Menü PERSONALITY wird die gewünschte DMX-Kanalbelegung
eingestellt.
DMX PERSONALITY
MENÜ
PERSONALITY HSIC
TOUR
SSP
TR16

10
DEUTSCH
3.8
3.7
Im Menü SETTING werden Geräteeinstellungen vorgenommen..
Mit UPLOAD werden die Einstellungen an verbundene SLAVE
Geräte übertragen.
RESET stellt die Werkseinstellungen wieder her.
Hinweis: [UC]\[RGBW]\[CALIB.C] können nicht reseted werden.
COLOR aktiviert oder deaktiviert die Farbkalibrierung. Wenn RGBW
ausgewählt ist, wird bei RGB = 255,255,255 die kalibirierte Farbe
dargestellt.
Mit der Einstellung UC wird eine Werkskalibrierung geladen,
die Geräte verschiedener Generationen und Binnings abgleicht.
(Uniform Color)
Mit den Einstellungen [DIM1], [DIM2], [DIM3] oder [DIM4] wird das
Dimmverhalten gesteuert. Es stehen verschiedene Halogensimu-
lationen zur Verfügung.
Im Menüpunkt DMX ERROR wird mit [SAVE] oder [BLACK] fest-
gelegt, wie das Gerät sich bei Störung des DMX-Signals verhalten
soll.
PWM RATE legt die PWM refresh Rate fest:
<600Hz>; <1200Hz>; <2000Hz>; <4000Hz>; <25000Hz>
Schrittweise Programmierung des Custom-Stand-Alone Program-
mes bis zu 30 Steps.
HINWEIS: FÜR WENIGER ALS 30 SCHRITTE MUSS DIE TIME DES
LETZTEN SCHRITTES AUF 0 GESETZT WERDEN.
Beispiel für Time-Settings eines Stand-Alone Programmes mit
3 Schritten
Step 1 Time = 4 Use = Yes
Step 2 Time = 5 Use = Yes
Step 3 Time = 0 Use = Yes
GERÄTEEINSTELLUNGEN
EDITIEREN BENUTZERDEFINIERTER PROGRAMME
MENÜ R. ( 0-255)
G. ( 0-255)
B. ( 0-255)
A. ( 0-255)
C. ( 0-255)
U. ( 0-255)
S ( 0-255)
T. ( 0-255)
F. ( 0-255)
EDIT PROGRAMM 01
PROGRAMM 02
PROGRAMM 10
SCENE 01
SCENE 02
SCENE 30

11
DEUTSCH
MENÜ SETTING **** ****
****
OFF
OFF
SAVE
600 HZ
3200 K
2000 HZ
5600 K
NORMAL
6000 HZ
BLACK
1200 HZ
4200 K
2400 HZ
25000 HZ
RGB
DIM 1
DIM 3
UC
DIM 2
DIM 4
SEND
UPLOAD
RESET
COLOR
DIMMER
DMX ERROR
PVM
FULLPOWER CCT
HINWEIS: JE HÖHER DIE REFRESHRATE EINGESTELLT WIRD,
DESTO GERINGER WIRD DIE GREYRATE.
FULL POWER CCT legt die Farbtemperatur fest:
<3200K>; <4200K>; <5600K>; <NORMAL>.
PASSWORTSCHUTZ
3.9
Im Menü unter KEY wird eingestellt, ob eine Passworteingabe für
Menüänderungen abgefragt wird. Bei ON sperrt sich das Menü
nach 30 Sekunden oder beim Einschalten des Gerätes.
HINWEIS: DAS WERKSEITIGE PASSWORT LAUTET:
UP+DOWN+UP+DOWN+ENTER
MENÜ KEY ON
OFF

12
DEUTSCH
INFO-MENÜ
WIRELESS DMX
BALANCE UND KORREKTUREINSTELLUNGEN
IM DISPLAYMENÜ
3.11
3.12
3.10
Im INFO Menü wird der Firmwarestand des Gerätes angezeigt.
Im Menü WDMX RESET mit YES den Reset aktivieren um das Gerät
mit einem Transmitter zu verbinden.
HINWEIS: DAS GERÄT KANN ERST NACH EINEM RESET MIT
EINEM NEUEN TRANSMITTER VERBUNDEN WERDEN.
Im MENU unter CALIB.C in die Korrektureinstellungen gehen.
Password < UP + DOWN + UP + DOWN+ENTER >
Im CALIB.C sind 12 vorprogrammierte Farbtemperaturen hinter-
legt. Diese werden aus den Werte RED, GREEN, BLUE & WHITE
gemischt und können je nach DMX-Modus als Makro abgerufen
werden. (HSIC: Ch5; TOUR: Ch6; TR16: Ch11)
Im RGBW Untermenü wird ein weiß anhand der Werte RGB hin-
terlegt.
MENÜ
MENÜ
MENÜ
INFO VERSION
CALIBRATION
****
WT. 01
WT. 02
WT. 12
WHITE R. ( 0-255)
G. ( 0-255)
B. ( 0-255)
W. ( 0-255)
RGB to W
UC
R. ( 0-255)
RED
WHITE
G. ( 0-255)
GREEN
AMBER
B. ( 0-255)
BLUE
CYAN
UV
WIRELESS WIRELESS RESET
YES
NO

13
DEUTSCH
INFRAROTFERNBEDIENUNG
3.13
STATISCHE EINSTELLUNGEN
STATIC PLAY Taste drücken um in den STATIC mode zu gelangen.
STATIC Farbe einstellen durch RED, GREEN, BLUE, WHITE, AM-
BER, CYAN, UV und STROBE Taste.
Helligkeit durch DIMMER Taste einstellen.
EFFEKTE ABRUFEN
EFFECTKEY 01 bis EFFECTKEY 06 drücken um Eekte ab zu
rufen (Unter Editieren der Autoprgramme finden Sie weitere Infor-
mationen zur Programmierung der EFFECTKEY Tasten).
Mit SPEED (+) und SPEED (-) kann die Eektgeschwindigkeit
angepasst werden.
Die Helligkeit kann NICHT mit der DIMMER Funktion gesteuert
werden.
1
5
2
6
3
7
4
8
WHITE +
BLUE + / BLUE -GREEN + / GREEN -
RED +
WHITE -RED -
STROBE +AMBER +
STROBE -
ON/OFF
UV + / UV -
DIMMER
AMBER -
CONTROLS
SPEED + / SPEED -
CYAN + / CAYAN -

14
DEUTSCH
BETRIEB MIT WIRELESS DMX
3.14
Bei Nutzung des eingebauten W-DMX Empfängers achten Sie bitte
auf die begrenzte Reichweite. Diese ist Umgebungsabhängig und
kann variieren.
Im RUN-Menü muss DMX aktiviert sein.
ACTI im WDMX-Menü wählen und ON für WDMX bestätigen. Wenn
der Empfänger bereits mit einem Sender verbunden ist, kann das
Gerät sofort DMX-Signale empfangen. Um das Gerät mit einem
neuen Sender zu verbinden muss YES unter WDMX /REST be-
stätigt werden. Wenn die grüne Status LED nicht leuchtet, ist das
Gerät nicht mit einem Sender verbunden.
Durch drücken des RESET Knopfes am Sender sucht dieser nach
Geräten im Reset-Mode.
Die grüne Signal LED blinkt während der Suche. Nach dem verbin-
den leuchtet diese durchgehend.
Sobald sich das Gerät mit
dem Sender verbunden hat,
wird dies durch die grüne
LED angezeigt. Ein Gerät
kann immer nur mit einem
Sender gleichzeitig verbun-
den werden. Um ein Gerät
mit einem neuen Sender
zu verbinden, müssen die
Schritte zum verbinden von
Wirelessgeräten erneut
ausgeführt werden.

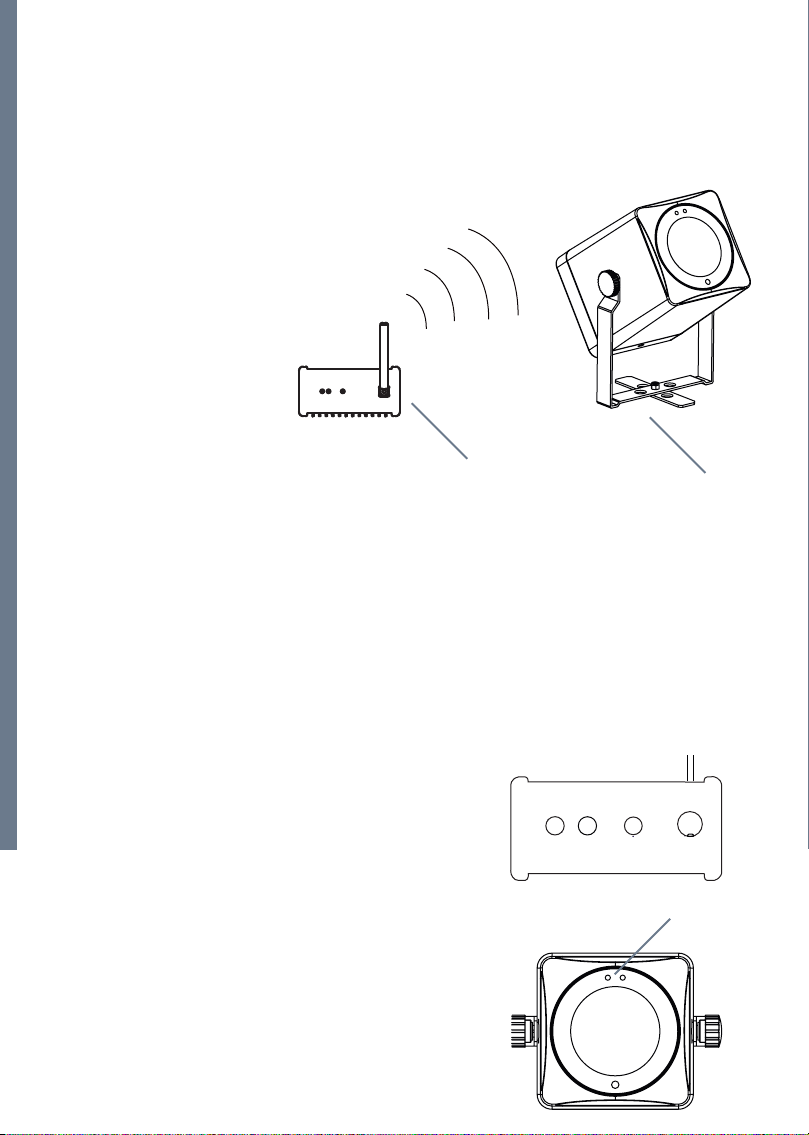

W-DMX TRANSMITTER WIRELESS RECEIVING
ANTENNA
POWER RESET
SIGNAL ANTENNA
STATUS LED´S

15
DEUTSCH
LADEN DES AKKU
3.15
DER DECKEL DES CASES
MUSS ZUM LADEN UNBE-
DINGT OFFEN STEHEN!
STATUS LED´S
FLIGHTCASE MIT LADEGERÄT
LADECASE DATEN
DATEN LADEGERÄT
Spannung AC 100 - 240 V, 50-60 Hz
Leistungsaufnahme 150 Watt
Breite 572 mm
Tiefe 350 mm
Höhe 240 mm
Gewicht 9,80 kg
Spannung AC 100 - 240 V, 50-60 Hz
Ausgang DC24V, 1A
LED <200 mA
ACHTUNG HINWEIS!
LADEN: Nicht länger als 24 Stunden laden. Nicht länger als 3 Tage
leer lagern. Immer mit oenem Casedeckel laden.
LAGERN: Immer Aufgeladen lagern. Den Hauptschalter zum
Lagern abschalten. Immer aufrecht lagern.

16
DEUTSCH
STEUERUNG MIT DMX512 KONTROLLER 4.0
KANALBELEGUNG
4.1
HSIC
DMX KANAL WERT FUNKTION
10ó255 INTENSITY
20ó255 HUE
30ó255 HUE FINE
40ó255 SATURATION
5
CCT
0ó10 NO FUNCTION
11ó30 2700K
31ó50 3000K
51ó70 3200K
71ó90 3500K
91ó110 4000K
111ó130 4200K
131ó150 4500K
151ó170 5600K
171ó190 6000K
191ó210 6500K
211ó230 7200K
231ó255 8000K
6
STROBE
0ó9NO FUNCTION
10ó99 STROBE FROM SLOW TO FAST 0 - 25Hz
100ó109 NO FUNCTION
110ó179 LIGHTNING STROBE
180ó189 NO FUNCTION
190ó255 RANDOM SROBE
7
DIMMER SPEED
0ó9RESET DIMMER SPEED FROM DISPLAY MENU
10ó29 OFF
30ó69 DIM1
70ó129 DIM2
130ó189 DIM3
190ó255 DIM4

17
DEUTSCH
STEUERUNG MIT DMX512 KONTROLLER
SSP
DMX KANAL WERT FUNKTION
10ó255 MASTER DIMMER
20ó255 RED
30ó255 GREEN
40ó255 BLUE
50ó255 WHITE
60ó255 AMBER
70ó255 CYAN
80ó255 UV
9
SPECIAL STROBE
0ó9NO FUNCTION
10ó50 STROBE FROM SLOW TO FAST 0 - 25Hz
51ó100 NO FUNCTION
101ó150 LIGHTNING STROBE
151ó200 NO FUNCTION
201ó255 RANDOM SROBE
10
DIMMER SPEED
0ó9NO FUNCTION
10ó29 OFF
30ó69 DIM1
70ó129 DIM2
130ó189 DIM3
190ó255 DIM4

18
DEUTSCH
TOUR
DMX KANAL WERT FUNKTION
10ó255 MASTER DIMMER
20ó255 RED
30ó255 GREEN
40ó255 BLUE
50ó255 WHITE
60ó255 AMBER
70ó255 CYAN
80ó255 UV
9
MARCOS
0ó10 NO FUNCTION
11ó30 RED 100%GREEN UP / BLUE 0%
31ó50 RED DOWN / GREEN 100% / BLUE 0%
51ó70 RED 0% / GREEN 100% / BLUE UP
71ó90 RED 0% / GREEN DOWN / BLUE 100%
91ó110 RED UP / GREEN 0% / BLUE 100%
111ó130 RED 100% / GREEN 0% / BLUE DOWN
131ó150 RED 100% / GREEN UP / BLUE UP
151ó170 RED DOWN / GREEN DOWN / BLUE 100%
171ó195 ALL LEDS AT FULL OUTPUT
196ó200 2700K
201ó205 3000K
206ó210 3200K
211ó215 3500K
216ó220 4000K
221ó225 4200K
226ó230 4500K
231ó235 5600K
236ó240 6000K
241ó245 6500K
246ó250 7200K
251ó255 8000K
10
SPECIAL STROBE
0ó9NO FUNCTION
10ó99 STROBE FROM SLOW TO FAST 0 - 25Hz
100ó109 NO FUNCTION
110ó179 LIGHTNING STROBE
180ó189 NO FUNCTION
190ó255 RANDOM SROBE

19
DEUTSCH
11
AUTO
0ó40 NO FUNCTION
41ó50 ATUO1
51ó60 ATUO2
61ó70 ATUO3
71ó80 ATUO4
81ó90 ATUO5
91ó100 ATUO6
101ó110 ATUO7
111ó120 ATUO8
121ó130 ATUO9
131ó140 ATUO10
141ó150 PROGRAM1
151ó160 PROGRAM2
161ó170 PROGRAM3
171ó180 PROGRAM4
181ó190 PROGRAM5
191ó200 PROGRAM6
201ó210 PROGRAM7
211ó220 PROGRAM8
221ó230 PROGRAM9
231ó255 PROGRAM10
12 0ó255 AUTO SPEED ADJUSTMENT
13
DIMMER SPEED
0ó9NO FUNCTION
10ó29 OFF
30ó69 DIM1
70ó129 DIM2
130ó189 DIM3
190ó255 DIM4
DMX KANAL WERT FUNKTION

20
DEUTSCH
TR16
DMX KANAL WERT FUNKTION
10ó255 MASTER DIMMER
20ó255 RED
30ó255 RED FINE
40ó255 GREEN
50ó255 GREEN FINE
60ó255 BLUE
70ó255 BLUE FINE
80ó255 WHITE
90ó255 WHITE FINE
10 0ó255 AMBER
11 0ó255 AMBER FINE
12 0ó255 CYAN
13 0ó255 CYAN FINE
14 0ó255 UV
15 0ó255 UV FINE
16
MARCOS
0ó10 NO FUNCTION
11ó30 RED 100% / GREEN UP / BLUE 0%
31ó50 RED DOWN / GREEN 100% / BLUE 0%
51ó70 RED 0% / GREEN 100% / BLUE UP
71ó90 RED 0% / GREEN DOWN / BLUE 100%
91ó110 RED UP / GREEN 0% / BLUE 100%
111ó130 RED 100% / GREEN 0% / BLUE DOWN
131ó150 RED 100% / GREEN UP / BLUE UP
151ó170 RED DOWN / GREEN DOWN / BLUE 100%
171ó195 ALL LEDS AT FULL OUTPUT
196ó200 2700K
201ó205 3000K
206ó210 3200K
211ó215 3500K
216ó220 4000K
221ó225 4200K
226ó230 4500K
231ó235 5600K
236ó240 6000K
241ó245 6500K
246ó250 7200K
251ó255 8000K
