Fermax Duox plus iloft User manual

Botón de abrepuertas / llamada a conserje (función disponible según tipo de instalación).

· Al pulsar este botón se activa el abrepuertas. Es posible abrir la puerta en cualquier momento, después de recibir una llamada.

· Con el teléfono colgado, al pulsar este botón se realiza una llamada al conserje (si existe conserjería).

Lock release button / Call guard unit (function available depending on the installation’s type).

· Pressing this button activates the lock-release. The door can be opened at any time, after receiving a call.

· When you press this button with the telephone on the hook, a call will be made to the guard (*where one exists).

Bouton-poussoir de la gâche électrique / appel au concierge (fonction disponible selon le type d’installation)

· Si l’on appuie sur cette touche, la gâche électrique est activée. Il est possible d'ouvrir la porte à tout moment après réception d'un appel.

· Lorsque le combiné est raccroché, en appuyant sur cette touche, un appel au concierge est effectué (s’il y a une conciergerie).

Türöffnertaste / Portierruf (Funktion verfügbar je nach Installationstyp):

· Durch Drücken dieser Taste wird der Türöffner aktiviert, nachdem der Anruf eingegangen ist.

· Im Bereitschaftsmodus, wird durch Drücken dieser Taste ein Anruf zur Portierzentrale hergestellt (falls vorhanden).

Botão do trinco / chamada ao porteiro (função disponível segundo o tipo de instalação).

· Ao premir este botão, activa-se o trinco. É possível abrir a porta a qualquer momento, depois de receber uma chamada.

· Com o telefone desligado, premir este botão permite realizar uma chamada ao porteiro (se existir portaria).

1LED: rojo/red/rouge/rot/vermelho

2LED: verde/green/verte/grün/verde

3LED: azul/blue/bleue/blau/azul

4Botones / Buttons / Bouton /

Tasten / Botãos

Botón de activación de Audio, Colgado y Autoencendido.

· Al recibir una llamada se dispone de 30 segundos para contestar. El led rojo se apaga durante ese tiempo indicando llamada pendiente.

· Activación de audio: Al recibir una llamada pulsar y soltar este botón para hablar con el visitante. Se abre el canal de audio, el fun-

cionamiento es en modo manos libres. El led azul permanecerá encendido indicando conversación con placa de calle.

· Colgado: pulsar para nalizar la comunicación, si no la conversación nalizará en 90 segundos.

· Autoencendido (placa 0 del bloque): en reposo, pulsar y soltar este botón, (el led azul se enciende).

Audio activation, hang up and auto-start button.

· On receiving a call the user has 30 seconds to answer. The red led turns off during this time to indicate a call waiting.

· Audio activation: When a call is received, press and release this button to speak to the visitor. The audio channel is opened; operating

in hands-free mode. The blue led will remain on indicating that a conversation with the entry panel is underway.

· Hang-Up: press to end communication, if not the conversation will be disconnected after 90 seconds.

· Auto-start (panel 0 of Block): on standby, press and release this button (the blue led lights up).

Bouton d’activation du son, pour raccrocher et pour l’allumage automatique

· Lorsqu’il y a appel, on dispose de 30 secondes pour répondre. La DEL rouge s'éteint pendant cette durée, indiquant de la sorte qu'il

y a un appel en cours.

· Activation du son : si vous recevez un appel, appuyez sur ce bouton et relâchez-le pour parler avec le visiteur. Le canal audio s'active

et le tout fonctionne en mode mains-libres. La DEL bleue reste allumée, indiquant de la sorte qu’il y a une communication en cours

avec la platine de rue.

· Pour raccrocher : appuyez sur cette touche pour mettre n à la communication. Dans le cas contraire, la conversation prend n au

bout de 90 secondes.

· Allumage automatique (platine 0 du bâtiment) : en mode veille, appuyez sur cette touche et relâchez-la (la DEL bleue s’allume).

Taste für Gesprächsannahme, Auegen und Eigenstart.

· Geht ein Anruf ein, hat man 30 Sekunden Zeit zum Annehmen. Die rote LED geht während der angegebenen Zeit aus und zeigt den

hergestellten Anruf an.

· Gesprächsannahme: Drücken Sie bei einem eingehenden Anruf auf diese Taste, um mit dem Besucher zu sprechen. Der Audiokanal

wird freigeschaltet und auf Freisprechmodus gestellt. Die blaue LED leuchtet während des Sprechverkehrs mit der Türstation.

· Auegen: Drücken, um das Gespräch zu beenden, ansonsten wird das Gespräch nach 90 Sekunden automatisch beendet.

· Eigenstart (Türstation 0 des Wohnblocks): Im Bereitschaftsmodus, diese Taste drücken und los lassen (die blaue LED leuchtet auf).

Potenciómetro

· Ajuste de volumen de llamada (en reposo). Al MÍNIMO: des-

conexión de llamada. (Led rojo parpadeando).

· Ajuste audio de subida (en conversación).

Potentiometer

· Call volume settings (on standby). MINIMUM: disconnects

the call (red LED blinking).

· Increases audio volume settings (during conversation).

Potentiomètre

· Réglage du volume d’appel (en mode veille). Niveau MINI-

MUM : déconnexion de l’appel. (DEL rouge clignotante).

· Réglage du son montant (lors d’une communication).

Lautstärkeregler

· Einstellen der Lautstärke des Rufsignal (im Bereitschafts-

modus). MINIMUM: Ruftonabschaltung (rote LED blinkt).

· Regulierung der Sprachlautstärke von der Torstation während

des Gesprächs.

Potenciómetro

· Ajuste do volume da chamada (em repouso). NO MÍNIMO:

desconexão da chamada. (LED vermelho a piscar).

· Ajuste de áudio de subida (em conversação).

Cod. 970114c V04_20

TELÉFONO / TELEPHONE / POSTE / TELEFON / TELEFONE

BOTONES - BUTTONS - BOUTONS - TASTE - BOTÃOS

Leds

Micro

























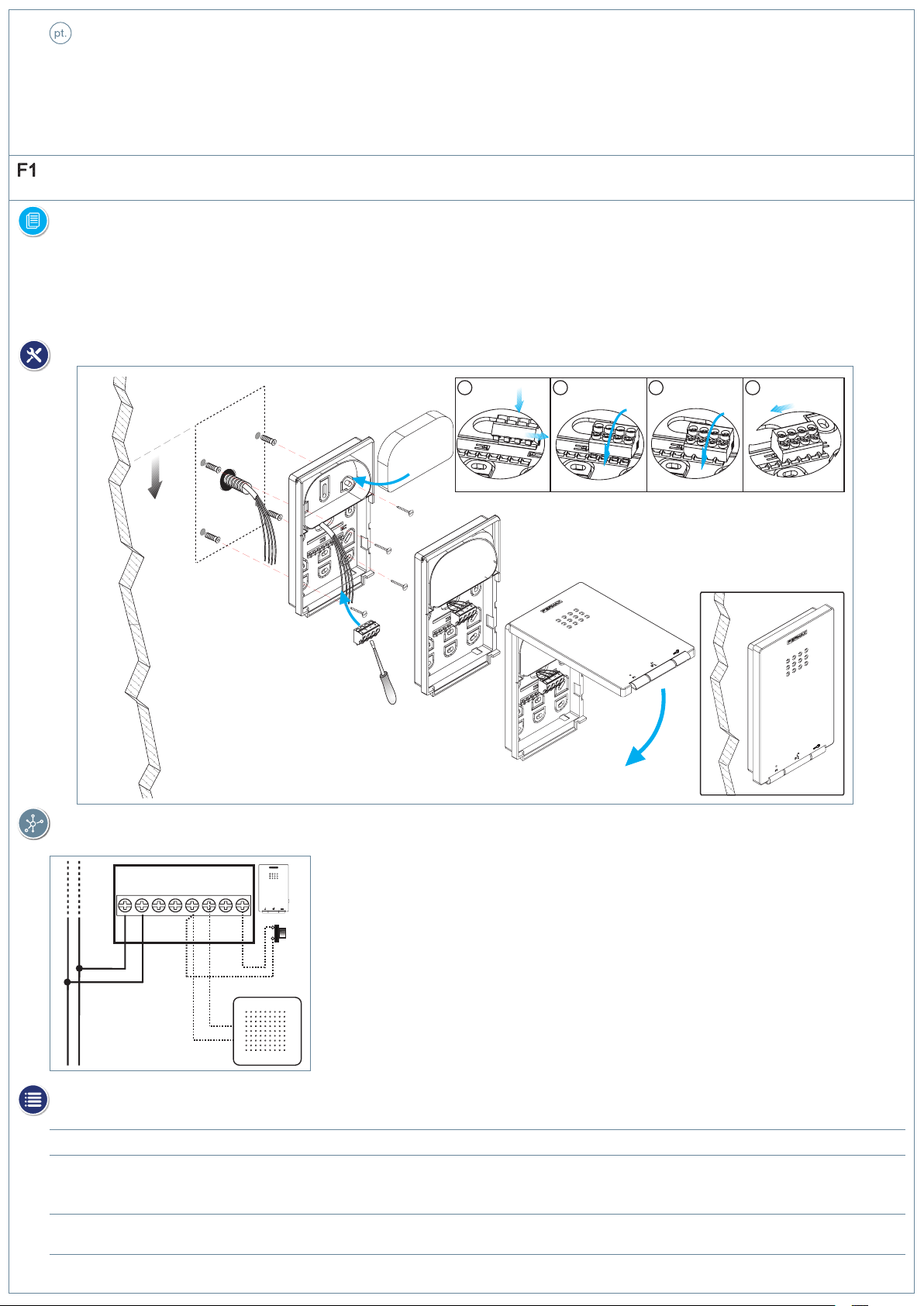

INSTALACIÓN - INSTALLATION - INSTALLATION - INSTALLATION - INSTALAÇÃO

Botão de activação de Áudio, Desligar e Ligação automática.

· Ao receber uma chamada, dispõe de 30 segundos para responder. Durante este tempo, o LED vermelho apaga-se, indicando uma

chamada em espera.

· Activação de áudio: Ao receber uma chamada, premir e soltar este botão para falar com o visitante. Abre-se o canal de áudio e o

funcionamento é em modo mãos livres. O LED azul permanecerá aceso, indicando uma conversação com a placa de rua.

· Desligar: premir para terminar a comunicação, caso contrário a conversação terminará em 90 segundos.

· Ligação automática (botoneira 0 do bloco): em repouso, premir e soltar este botão (o LED azul acende-se).

F1: Botón para funciones adicionales F1: Button for additional functions F1: Touche pour fonctions supplémentaires

F1: Taste für Zusatzfunktionen F1: Botão para funções adicionais

ESQUEMA DE CABLEADO - WIRING DIAGRAM - SCHEMA DE CABLAGE

VERKABELUNGSSCHEMA - ESQUEMA DE CABLAGEM

• B" , "B" :

- Bus DUOX PLUS: Alimentación teléfonos, datos y audio.

- DUOX PLUS Bus: Telephones, data and audio power.

- Bus DUOX PLUS: alimentation postes, données et audio.

- DUOX PLUS-Bus: Stromversorgung Telefone, Daten

und Audio.

- Bus DUOX PLUS:Alimentação de telefones, dados e áudio.

Cableado: 2 hilos no polarizados.

Cabling: 2 non-polarised wires.

Câblage : 2 ls non polarisés.

Verkabelung: 2 nicht polarisierte Drähte.

Cablagem: 2 os não polarizados.

• (P1) "T" , "-":

- Pulsador de llamada puerta vivienda

- Call pushbutton at the apartment’s door

- Poussoir d’appel sur la porte du logement

- Etagentaster bei Wohnungstüre

- Botão de chamada na porta do apartamento

CARACTERÍSTICAS TÉCNICAS - TECHNICAL FEATURES - CARACTERISTIQUES

TECHNIQUES - TECHNISCHE EIGENSCHAFTEN - CARACTERÍSTICAS TÉCNICAS

Información - Information - Informations - Information - Informação

- Para más información, consultar el Man. Avanzado del Teléfono iLOFT DUOX PLUS (Cod. 970113) en www.fermax.com.

- For more information, please refer to the Advanced iLOFT DUOX PLUS Telephone Manual (Code. 970113) en www.fermax.com.

- Pour plus d’informations, voir le manuel avancé du poste iLOFT DUOX PLUS (code 970113) sur www.fermax.com.

- Detailliertere Informationen über das Gerät nden Sie im Kompletthandbuch des Telefons iLoft DUOX PLUS (Kode 970113) auf unserer

Webseite: www.fermax.com.

- Para mais informações, consultar o Manual Avançado do Telefone iLOFT DUOX PLUS (Cód. 970113) em www.fermax.com.

• "+A" , "-":

- Conexión Prolongador de llamada.

- Extension Call connection.

- Connexion prolongateur d'appel.

- Anschluss Zusatzlautsprecher.

- Ligaçao Prolongador de chamada.







   

Alimentación - Power Supply - Alimentation - Stromversorgung – Alimentação

Consumo - Consumption - Consommation - Stromverbrauch - Consumo (±5%)

en reposo - in standby - en veille - Im Bereitschaftsmodus - em repouso

máximo - maximum - maximal - maximum - máximo

Dirección teléfono - Telephone address - Adresse poste

Telefonadresse - Endereço do telefone

Temperatura de funcionamiento - Working Temperature - Température de fonctionnement

Betriebstemperatur - Temperatura de funcionamento

18 - 24 Vdc

0,4 W

3,6 W

000001...999999

-5ºC, +40ºC

AJUSTES - SETTINGS - RÉGLAGES - EINSTELLUNGEN - AJUSTES

Selección de melodía - Ringtone Selection - Sélection de la mélodie - Ruftonauswahl - Selecção

de melodias

Se puede elegir entre 5 melodías.

1. Desde placa: Con el teléfono en reposo y colgado:

1. Pulsar el botón durante 5" hasta escuchar un "beep", soltar, se escuchará la melodía actual de la placa.

2. Pulsar el botón F1 para seleccionar la melodía (secuencia circular), la última escuchada será la escogida.

2. Desde conserjería: Estando en modo «selección de melodía desde placa»:

3. Pulsar el botón para seleccionar «conguración de melodía desde conserjería», se escuchará la melodía actual de la conserjería.

4. Pulsar el botón F1 para seleccionar la melodía (secuencia circular), la última escuchada será la escogida.

3. Salir de selección de melodías (reposo):

5. Estando en «selección de melodías desde conserjería» si se realiza una pulsación corta sobre el botón se escuchará un doble "beep" y se saldrá del

menú volviendo al estado de reposo.

Nota: También se sale del menú de melodías desde placa tras un periodo de 10 segundos de inactividad, (almacenando en memoria la última melodía reproducida).

We can select from 5 ringtones.

1. From the panel: With the telephone in standby and hung-up:

1. Press the button for 5" until you hear a "beep", release, then the panel´s current ringtone will sound.

2. Press the F1 button to select the ringtone, (circular sequence), the last one played will be the one selected.

2. From reception: When in "ringtone selection from the panel" is selected:

3. Press the button to select "ringtone conguration from reception" and you will hear the guard unit´s current ringtone.

4. Press the F1 button to select the ringtone, (circular sequence), the last one played will be the one selected.

3. Exit ringtone selection (standby):

5. When in "ringtone selection from reception" with a short press of the button you will hear a double beep and exit the menu to return to standby mode.

Note: You can also exit the reception ringtone menu from the panel, after inactivity for 10 seconds (storing the last ringtone played).

Il est possible de choisir parmi 5 mélodies.

1. À partir de la platine : si le poste est en veille et raccroché :

1. Appuyez sur la touche pendant 5 sec. jusqu'à ce qu'un « bip » soit émis, relâchez : on entend alors la mélodie actuelle de la platine.

2. Appuyez sur la touche F1 pour sélectionner la mélodie (séquence circulaire). La dernière écoutée est celle qui est choisie.

2. À partir de la conciergerie : une fois en mode « sélection de la mélodie à partir de la platine » :

3. Appuyez sur la touche pour sélectionner « Conguration de la mélodie à partir de la conciergerie ». La mélodie actuelle de la conciergerie est alors émise.

4. Appuyez sur la touche F1 pour sélectionner la mélodie (séquence circulaire). La dernière écoutée est celle qui est choisie.

3. Quitter la sélection des mélodies (veille) :

5. Une fois en mode « Sélection des mélodies à partir de la conciergerie », si l'on appuie brièvement sur la touche un double « bip » est émis et l'on

quitte le menu pour revenir à l'état de veille.

Remarque : on quitte également le menu des mélodies provenant de la platine au bout de 10 secondes d’inactivité (la dernière mélodie lue est mémorisée).

Man kann aus 5 Melodien auswählen.

1. Ruftonauswahl für Türstation: Mit dem Telefon im Bereitschaftsmodus:

1. Die Taste 5 Sekunden lang gedrückt halten, bis ein Signalton „Piep“ ertönt und anschließend loslassen, worauf die aktuelle Melodie an der Türstation

erklingt.

2. Taste F1 drücken, um die Melodien zu hören und der Reihe nach durchzuschalten.

2. Ruftonauswahl für Portierruf: Im Modus „Melodiewahl über die Türstation“:

3. Die Taste drücken, um „Melodiewahl über die Portierzentrale“ aufzurufen, worauf die aktuelle Melodie an der Portierzentrale erklingt.

4. Taste F1 drücken, um die Melodie zu hören (Kreissequenz), wobei die zuletzt gehörte Melodie automatisch ausgewählt wird.

3. Melodiewahl verlassen (Rückkehr in den Bereitschaftsmodus):

5. Im Modus „Melodiewahl über die Portierzentrale“ kurz die Taste drücken, worauf ein doppelter Signalton „Piep Piep“ ertönt und das Menü geschlossen

und der Bereitschaftsmodus aktiviert wird.

Hinweis: Das Menü Melodieauswahl der Türstation wird nach 10 Sekunden ohne Tasteneingabe automatisch verlassen (dabei wird die zuletzt abgespielte Melodie

gespeichert).

Existem 5 melodias à escolha.

1. A partir da botoneira: Com o telefone em repouso e pousado:

1. Premir o botão durante 5", até ouvir um "bip"; ao soltar, ouvir-se-á a melodia atual da botoneira.

2. Premir o botão F1 para selecionar a melodia (sequência circular); a última melodia ouvida será a escolhida.

2. A partir da portaria: Estando em modo de «Seleção de melodia a partir da botoneira»:

3. Premindo o botão para selecionar «Conguração da melodia a partir da portaria», ouvir-se-á a melodia atual da portaria.

4. Premir o botão F1 para selecionar a melodia (sequência circular); a última melodia ouvida será a escolhida.

3. Sair da seleção de melodias (repouso):

5. Estando em «Seleção de melodias a partir da portaria», caso se pressione brevemente o botão , ouvir-se-á um duplo "bip" e abandonar-se-á o menu,

voltando ao estado de repouso.

Nota: Também se sai do menu de melodias a partir da botoneira após um período de 10 segundos de inatividade (guardando na memória a última melodia reproduzida).



 

 2 31

PROGRAMACIÓN DIRECCIÓN TELÉFONO - TELEPHONE PROGRAMMING

PROGRAMMATION ADRESSE POSTE - PROGRAMMIERUNG DER TELEFONADRESSE

PROGRAMAÇÃO DIRECÇÃO TELEFONE

PATENTES/PATENTS/BREVETS/PATENTE/PATENTES MODELOS DE UTILIDAD/UTILITY MODELS/MODÈLES UTILITAIRES/NUTZMODELLE/MODELOS DE UTILIDADE

US 9215410, US 9762852, BE1023440, AU2014203706. ES1187384U, ES1141495U, FR3038192, DE202016000632U1, CN205987229(U).

 







< 2,5 min.

 



Programación dirección teléfono desde placa de calle (máster).

Con el teléfono conectado y en reposo:

1. Se debe partir desde el menú de conguración de "Selección de melodías, Desde placa". Pulsar el botón durante 5" hasta escuchar

un "beep", soltar, se escuchará la melodía de la placa actual. (Teléfono sin programar, led rojo parpadeo rápido). En este estado:

2. Pulsar el botón F1 y botón simultáneamente durante 5" hasta escuchar una conrmación acústica (BEEP). Soltar.

3. Pulsar el pulsador/código de llamada a vivienda desde placa. Se escuchará el tono de conrmación en el teléfono. El teléfono está pro-

gramado, (led rojo jo).

Nota: El tiempo desde que se escucha el bip de conrmación de entrada en programación del teléfono y se produce la llamada desde la placa para programar la

dirección del teléfono, debe ser inferior a 2 minutos y medio.

Programming the telephone address from the street panel (master).

With the telephone connected and hung-up:

1. The user should start from the "Ringtone Selection" conguration menu, from the Panel. Press the button for 5" until you hear a "beep",

release and the current panel ringtone sounds. (Telephone not yet programmed, red LED blinks quickly). While in this mode:

2. Press the F1 and the button simultaneously for 5 seconds until you hear a conrmation tone (BEEP). Release.

3. Press the button/residential call code from the panel. A conrmation tone will sound on the telephone. The telephone is programmed,

(constant red led).

Note: The time from which you hear the conrmation beep for entering in telephone programming, and the call is made from the panel to program the phone´s ad-

dress, must be less than 2 and half minutes.

Programmation adresse poste à partir de la platine de rue (master).

Si le poste est connecté et en veille :

1. Cette programmation est effectuée à partir du menu de conguration de « Sélection des mélodies, à partir de la platine ». Appuyez sur

la touche pendant 5 sec. jusqu'à ce qu'un « bip » soit émis, relâchez : on entend alors la mélodie actuelle de la platine (poste non

programmé, la DEL rouge clignote rapidement). Dans cet état :

2. Appuyez sur la touche F1 et sur la touche en même temps pendant 5 sec. jusqu'à ce qu'un bip de conrmation soit émis. Relâchez.

3. Appuyez sur le bouton-poussoir/composez le code d'appel du logement à partir de la platine. Une tonalité de conrmation est émise au

niveau du poste. Le poste est programmé (DEL rouge xe).

Remarque : la durée entre l'émission du bip de conrmation de l'entrée en mode programmation du poste et l'appel passé depuis la platine de rue an de program-

mer l'adresse du poste doit être inférieure à 2 minutes et demie.

Programmierung der Telefonadresse über die Türstation (Master).

Bei angeschlossenem Telefon im Bereitschaftsmodus:

1. Im Kongurationsmenü „Melodiewahl der Türstation“ aufrufen. Die Taste 5 Sekunden lang gedrückt halten, bis ein Signalton „Piep“

ertönt, anschließend loslassen, worauf die aktuelle Melodie an der Türstation erklingt. (Telefon ohne Programmierung, rote LED blinkt

schnell). In diesem Zustand:

2. Die Taste F1 und die Taste gleichzeitig 5 Sekunden lang gedrückt halten, bis ein Signalton ertönt (PIEP) und anschließend loslassen.

3. Die Taste/Rufkode (Türstation>Wohnung) an der Türstation drücken. Das Telefon gibt einen Signalton zur Bestätigung aus. Das Telefon

ist programmiert (rote LED leuchtet permanent).

Hinweis: Die Zeit, die vom Moment des Öffnens des Programmiermodus des Telefons (Signalton) bis zum Anruf über die Türstation an das Telefon zur Program-

mierung der Telefon-Adresse vergehen darf, liegt bei 2 Minuten 30 Sekunden.

Programação do endereço do telefone a partir da botoneira da rua (mestre).

Com o telefone conectado e em repouso:

1. Deve-se partir do menu de conguração "Seleção de melodias, A partir da botoneira". Premir o botão durante 5" até ouvir um "bip";

ao soltar, ouvir-se-á a melodia atual da botoneira. (Telefone por programar, o LED vermelho pisca rapidamente). Neste estado:

2. Premir simultaneamente o botão F1 e o botão durante 5", até ouvir um sinal sonoro de conrmação (BIP). Soltar.

3. Premir o botão/código de chamada à habitação a partir da botoneira. Ouvir-se-á o som de conrmação no telefone. O telefone está pro-

gramado (LED vermelho xo).

Nota: O tempo desde que se ouça o bip de conrmação de entrada na programação do telefone até que se realize a chamada a partir da botoneira para programar

o endereço do telefone deve ser inferior a 2 minutos e meio.
