Fermax DUOX PLUS User manual

GUÍA INICIO RÁPIDA
QUICK START GUIDE
GUIDE DE MISE EN MARCHE RAPIDE
SCHNELLSTARTANLEITUNG
GUIA DE INICIAÇÃO RAPIDA
KIT AUDIO DUOX PLUS CITYLINE 1-2 L
DUOX PLUS AUDIO CITYLINE KIT 1-2 L
KIT AUDIO CITYLINE DUOX PLUS 1-2 L
DUOX PLUS AUDIO-SET CITYLINE 1-2 L
KIT ÁUDIO CITYLINE DUOX PLUS 1-2 L

KIT AUDIO DUOX PLUS CITYLINE 1-2 L2Cod. 970129b V06_20
INSTALACIÓN
CONFIGURACIÓN
TELÉFONO VEO
El teléfono suministrado en el kit YA SALE PROGRAMADO de fábrica.
En el caso del kit de 2 líneas ambos teléfonos SALEN PROGRAMADOS.
PROGRAMACIÓN
PASOS (si fuera necesario programar el teléfono).
1. Con el teléfono conectado pulse el botón
de programación. Se oirá un sonido de
conrmación.
2. Pulse el botón de llamada a vivienda. De nuevo
se produce conrmación.
* El teléfono no funcionará mientras no haya sido
programado.
BOTONES CONTROL
En conversación, pulsar para abrir la puerta.
En reposo (teléfono colgado), pulsar para
llamar al conserje (si existe conserjería).
Autoencendido (teléfono ya programado).
Esta funcionalidad es posible al descolgar el
teléfono, si la placa está en reposo y existe
algún canal de conversación disponible.
1 2 43
2 5431



AJUSTES AUDIO
Apagado
Encendido
con volumen MEDIO
Encendido
con volumen ALTO
< 2,5 min

12

3KIT AUDIO DUOX PLUS CITYLINE 1-2 L
AJUSTES
3. CODIFICAR PLACAS*
Siempre que exista más de una placa, sera necesario programar el número de placas.
2. CONFIGURACIÓN COMO PLACA MÁSTER
Necesario en caso de requerir programar el terminal de la vivienda (teléfono).
Pulsar el botón SW1 3 veces consecutivas rápidas. Transcurridos 2 segundos, se oirá un tono
de conrmación, y se activará la placa máster. Desactivar la placa MÁSTER, pulsando el botón
SW1 3 veces consecutivas.
4. TIEMPO ACTIVACIÓN DEL ABREPUERTAS*
Para ajustar el tiempo de activación del abrepuertas.
* Nota: Ver Conguración asistida por voz en placas de pulsadores cod. 970064. Instrucción incluida en este
equipo.
   
  
           


  


  


  


  

  

     

  


  


  

  

  

    
          


  


  
 
  

  

  
 
  
   
 
     

  

  
 
 
  
     
1Selección del idioma del mensaje “puerta abierta”
castellano inglés francés alemán catalán valenciano balear portugués euskera gallego
holandés/
amenco griego
nés sueco
turcopolaco checo eslovaco chino persa/
farsi árabe noruego danés islandés
ruso hindi húngaroitaliano hebreo croata 31...62
Campana DESACTIVADOcampana
francés
(LARGO) campana
1. AJUSTES PLACAS

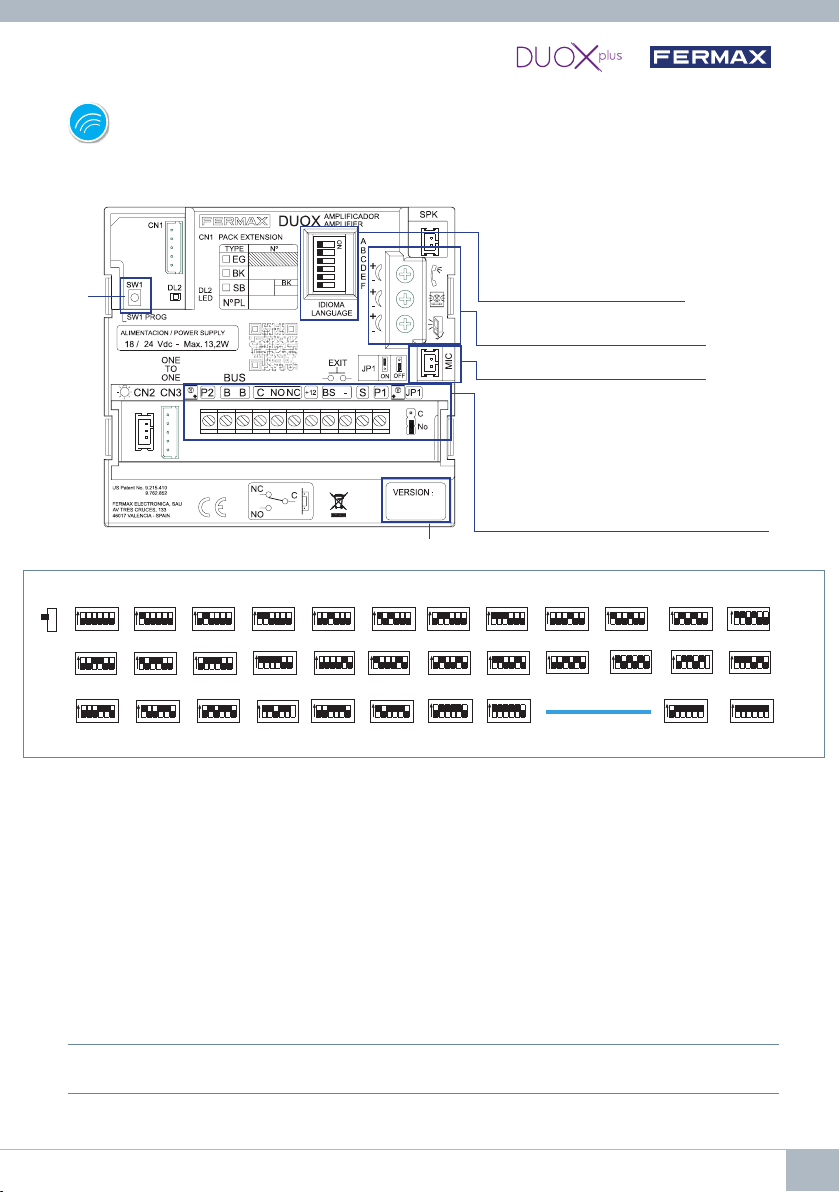

Conectores Placa:
B,B: Bus DUOX PLUS: alimentación, datos y audio.
C, NO, NC: contactos relé, 2A@30Vdc (conexión
abrepuertas).
+12: salida12 Vdc-250mA (máximo 500mA durante 100 seg.)
BS, -: pulsador zaguán.
S, -: entrada sensor de puerta.
JP1: Puente adaptador de línea.
P1, P2: conexión pulsadores.
Selección del idioma1
del mensaje “puerta abierta”
Ajustes audio
del Monitor, la placa y puerta abierta.
Conexión micrófono
Versión amplicador
Botón SW1

KIT AUDIO DUOX PLUS CITYLINE 1-2 L4
Alimentación 18-24 Vdc
Consumo en reposo 0,3 W
Consumo máximo 3,5 W
Temperatura de funcionamiento [-5º , +40ºC]
CARACTERÍSTICAS TÉCNICAS
VALORES PLACA
Tiempo activación abrepuertas 01...99 seg. (por defecto: 03)
Tiempo activación botón salida 00...99 seg. (por defecto: 06) / (desactivado: 00)
Tipo de placa sub-bloque/bloque/entrada general. (por defecto: bloque)
Número de placa 0...9 (por defecto: 00)
Placa MÁSTER no activa

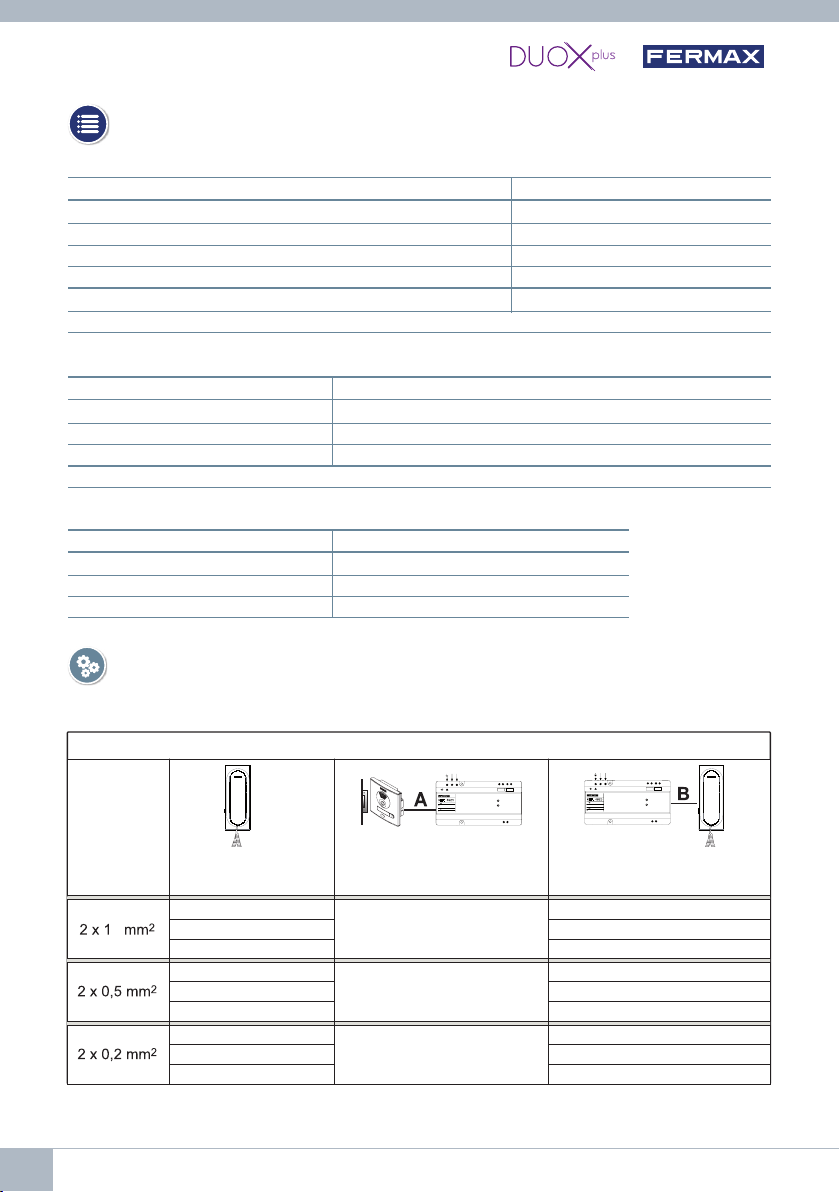

CARACTERÍSTICAS TÉCNICAS PLACA
CARACTERÍSTICAS TÉCNICAS TELÉFONO
ESQUEMAS
TABLA SECCIONES - DISTANCIAS
- (i) Para abrepuertas de 12Vdc y consumo máx. 250mA, alimentador desde el amplicador.
Alimentación 18-24 Vdc
Consumo en reposo 1,1 W
Consumo audio activo 13,2 (max) W
Potencia audio sentido vivienda-calle 1 W
Potencia audio sentido calle-vivienda 0,15 W
Temperatura de funcionamiento [-25º , +55ºC] / [-13º, 131ºF]
Volumen regulable en ambos sentidos
SECCIÓN
CABLE
TERMINALES por vivienda
sin fuentes adicionales
Distancia máxima (A) Fuente/Filtro
hasta Placa (Placa-Abrepuertas) (i)
1500
1500
1250
2500
250
2250
200
2150
80
3250
3200
3100
OUTPUT
INPUT
REF. 4825
100-240V;1,2 A
50-60Hz
PROTEGIDOPOR FUSIBLE ELECTRÓNICO
ELECTRONICFUSE PROTECTED
24V; 2,5 A
ON
OVERLOAD
ALIMENTADOR - POWER SUPPLY
BB
POWER BUS
PREV BUS
NOVOLTAGE / SIN TENSIÓN
PASDE TENSION / NICHT SPANNUNG
NL
Vac
BB
Ref. 4825
Distancia máxima (B) Fuente/Filtro
hasta el Terminal más alejado
Tablas secciones distancias - INSTALACIÓN DE KITS de AUDIO
OUTPUT
INPUT
REF. 4825
100-240V;1,2 A
50-60Hz
PROTEGIDOPOR FUSIBLE ELECTRÓNICO
ELECTRONICFUSE PROTECTED
24V; 2,5 A
ON
OVERLOAD
ALIMENTADOR - POWER SUPPLY
BB
POWER BUS
PREV BUS
NOVOLTAGE / SIN TENSIÓN
PASDE TENSION / NICHT SPANNUNG
NL
Vac
BB
Ref. 4825

5KIT AUDIO DUOX PLUS CITYLINE 1-2 L
B B
OUTPUT
INPUT
REF. 4825
100-240V ; 1,2 A
50-60 Hz
PROTEGIDO POR FUSIBLE ELECTRÓNICO
ELECTRONIC FUSE PROTECTED
24V ; 2,5 A
ON
OVERLOAD
ALIMENTADOR - POWER SUPPLY
BB
POWER BUS
PREV BUS
NO VOLTAGE / SIN TENSIÓN
PASDE TENSION / NICHT SPANNUNG
NL
Vac
BB
DUOX PLUS AUDIO
Nota: Para un funcionamiento óptimo, se recomienda utilizar el mismo tipo de cable para toda la instalación. No duplicar hilos.
Nota: Este documento muestra los conceptos más básicos para la rápida puesta en marcha, para más información
descargar los manuales en www.fermax.com
- Placas Cityline Audio Duox Plus cod. 97697.
- Teléfono Veo Basic Duox Plus cod. 970175.
- (i) Para abrepuertas de 12Vdc y consumo máx. 250mA, alimentador desde el amplicador.
B B
B B
OUTPUT
INPUT
REF. 4825
100-240V ; 1,2 A
50-60Hz
PROTEGIDO POR FUSIBLE ELECTRÓNICO
ELECTRONIC FUSE PROTECTED
24V ; 2,5 A
ON
OVERLOAD
ALIMENTADOR - POWER SUPPLY
BB
POWER BUS
PREV BUS
NO VOLTAGE / SIN TENSIÓN
PAS DE TENSION / NICHT SPANNUNG
NL
Vac
BB
DUOX PLUS AUDIO

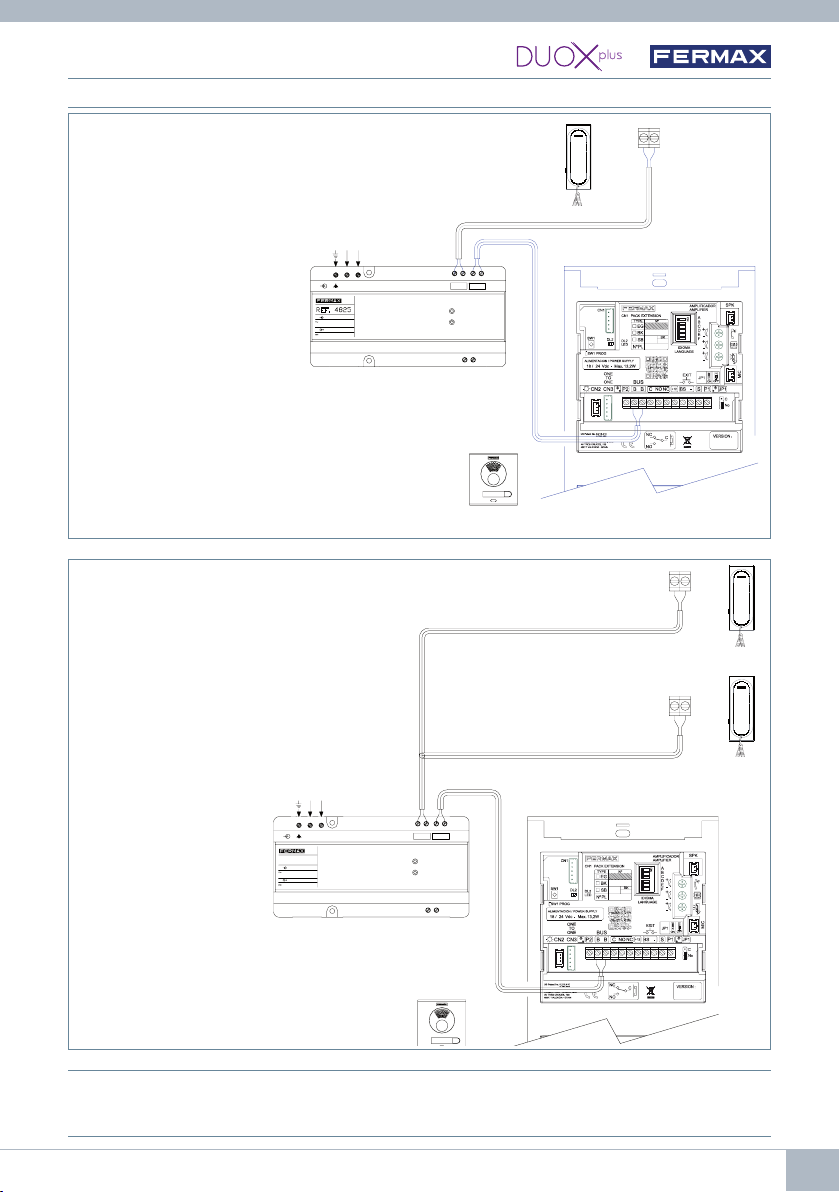

ESQUEMA CABLEADO KIT 1 LÍNEA
ESQUEMA CABLEADO KIT 2 LÍNEAS

DUOX PLUS AUDIO CITYLINE KIT 1-2 L2Cod. 970129b V06_20

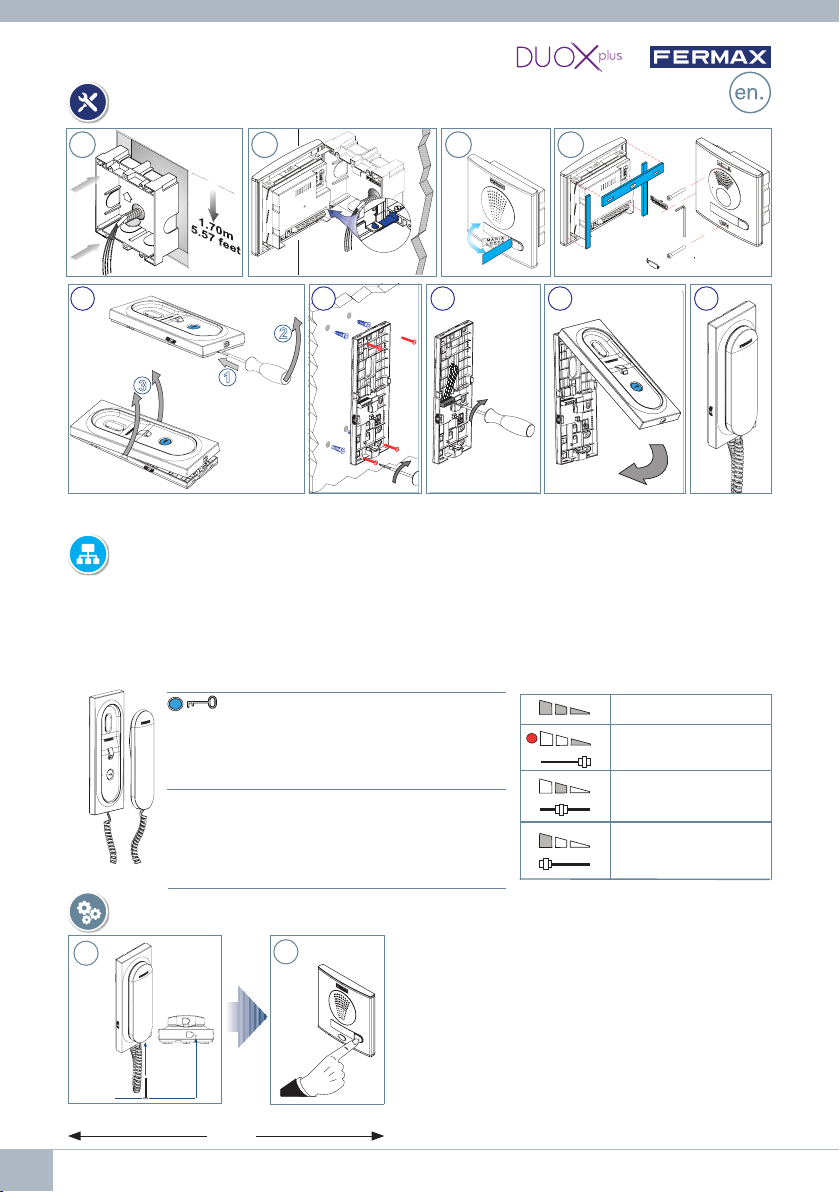

LOFT BASIC PLUS TELEPHONE
PROGRAMMATION
STEPS (if you need to program the phone).
1. With the telephone connected, press the
programming button. You will hear a
conrmation tone.
2. Press the house call button. Conrmation
tone is heard again.
* The telephone will not work until it has been
programmed.

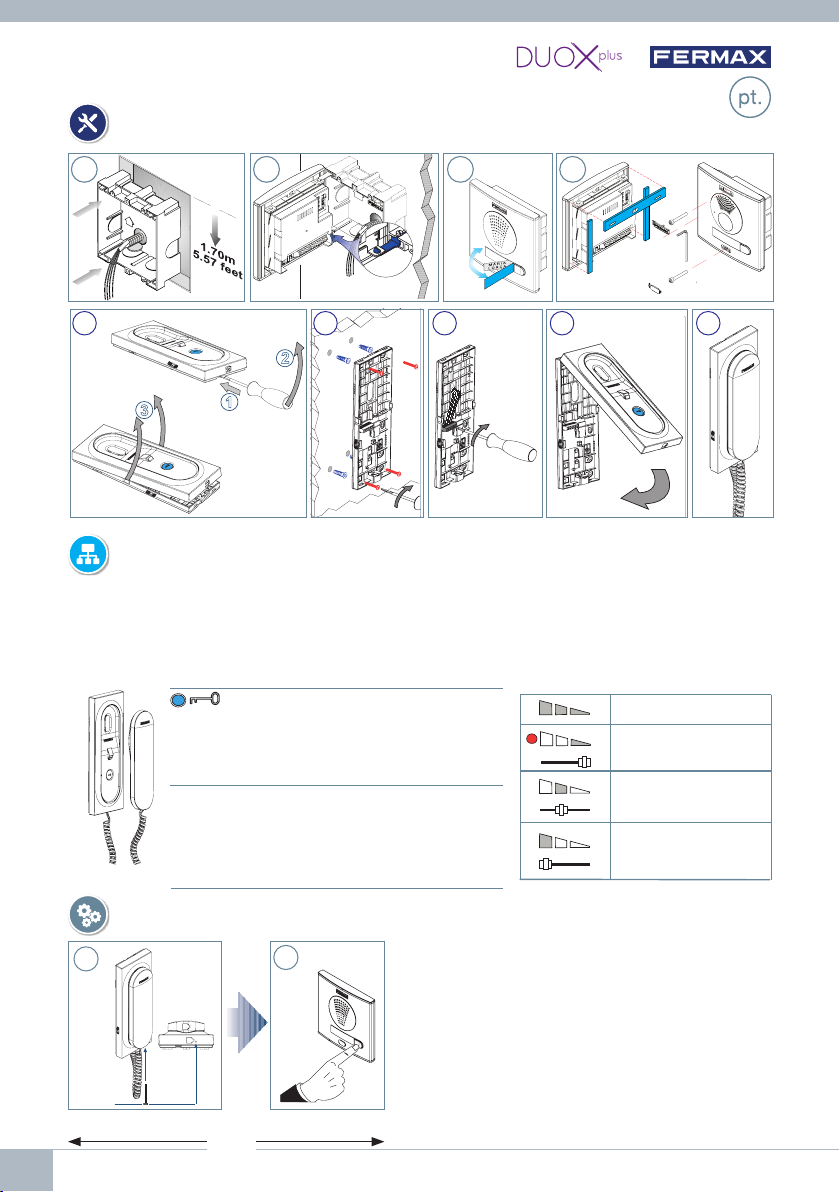

INSTALLATION
CONFIGURATION
The telpehone supplied in the kit comes PRE-PROGRAMMED from the factory.
If the kit has 2 lines, both telephones, they are PRE-PROGRAMMED.
CONTROL BUTTONS
In conversation, press to open the door.
In standby (phone hung-up) press to call the
guard unit (only available if there is a guard unit).
Auto-start (the telephone is already programmed).
This function is possible upon answering the
phone; if the panel is in standby and if there is a
conversation channel available.
1 2 43
2 5431



AUDIO SETTINGS
Off
On
with MEDIUM volume
On
With HIGH volume
< 2,5 min

12

3DUOX PLUS AUDIO CITYLINE KIT 1-2 L
*Note:
See Voice assisted conguration in button panels cod. 970064. Instructions included with this equipment.
SETTINGS
   
  
           


  


  


  


  

  

     

  


  


  

  

  

    
          


  


  
 
  

  

  
 
  
   
 
     

  

  
 
 
  
     
1'Door open' warning language selection
Spanish English French German Catalonian Valencian Balearic Portuguese Basque Galician
Dutch/
Flemish Greek
Finnish Swedish
TurkishPolish Czech Slovak Chinese Persian/
Farsi Arabic Norwegian Danish Icelandic
Russian Hindi HungarianItalian Hebrew Croatian 31...62
Bell DEACTIVATEDbell
French
(LONG) campana
3. ENCODING PANELS*
Whenever there is more than one panel, you must program the number of panels.
4. LOCK RELEASE ACTIVATION TIME*
To adjust the lock-release activation time.
2. HOW TO CONFIGURE THE MASTER PANEL
This is necessary if you need to programme the home terminal (telephone).
Press the SW1 button rapidly 3 times in a row. After 2 seconds, you will hear a conrmation tone,
and the master panel will be activated. Deactivate the MASTER panel by pressing the SW1 button
3 times in a row.

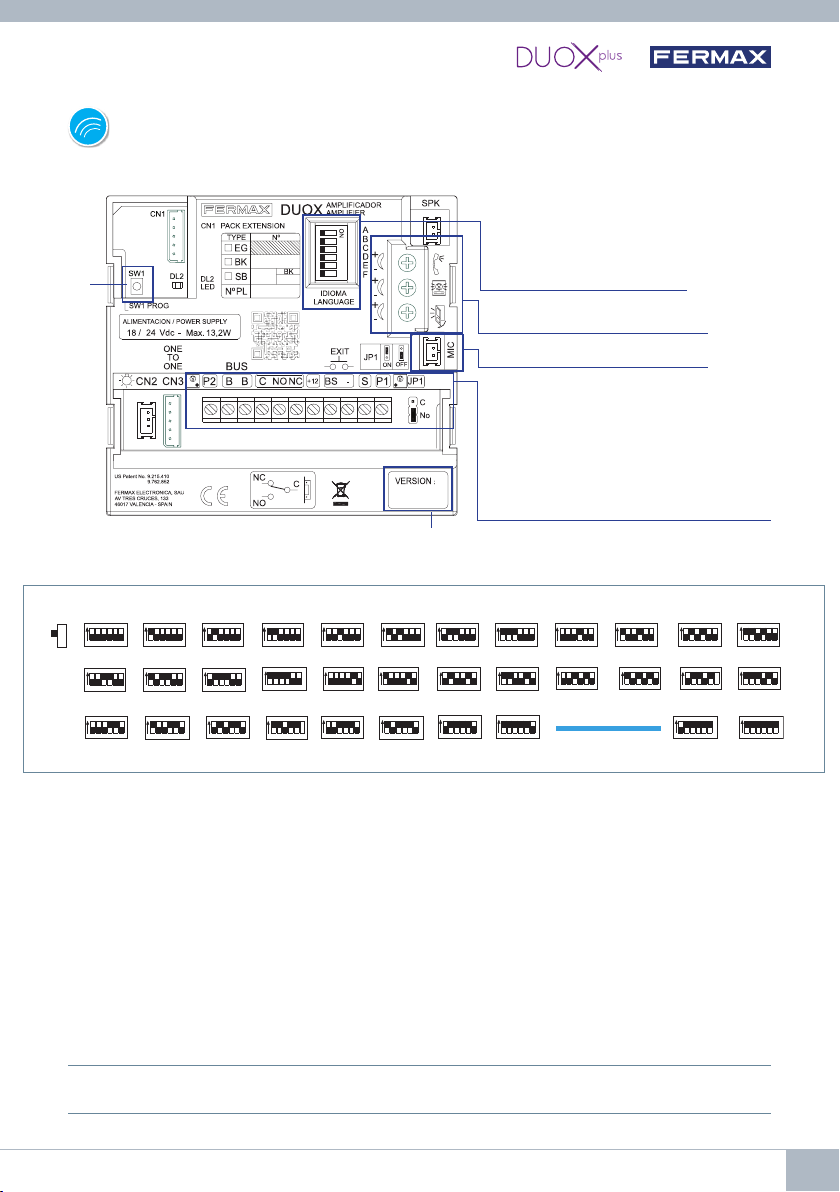

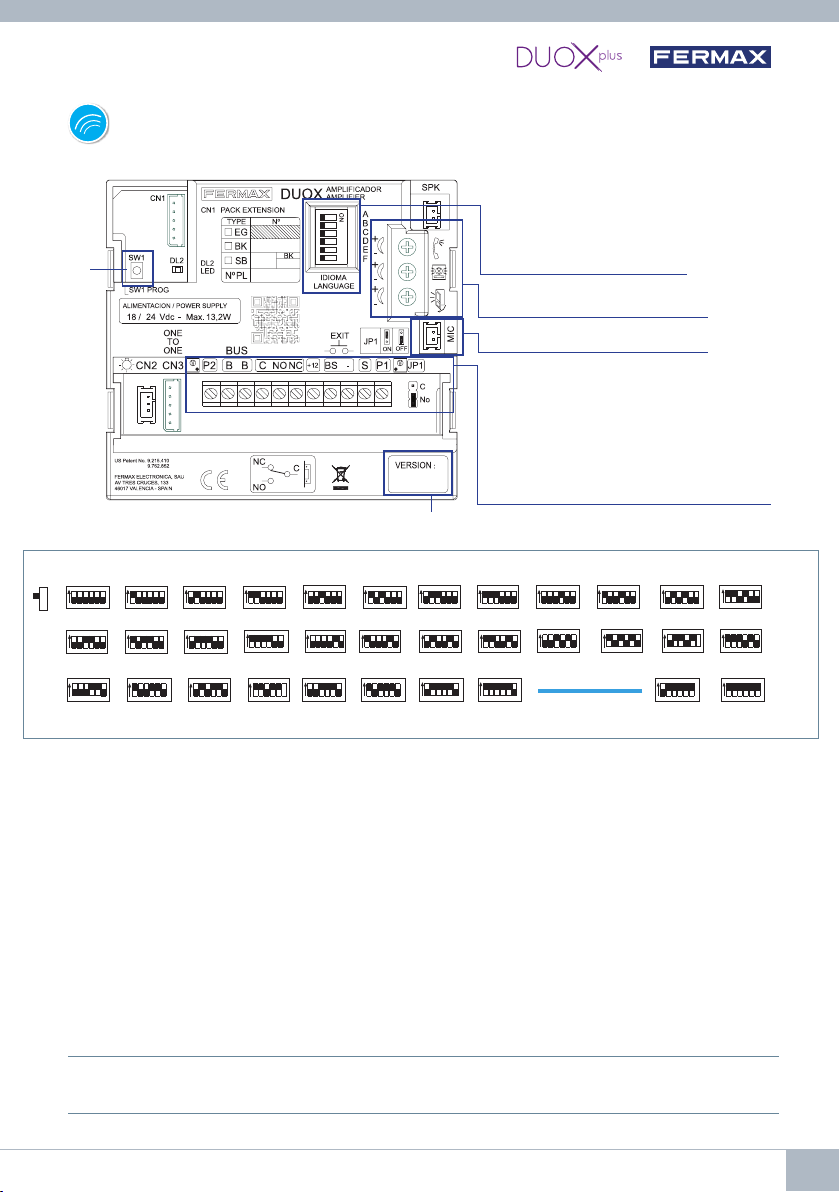

Panel Connectors:
B,B: DUOX PLUS Bus: power, data and audio.
C, NO, NC: Relay contacts 2A@30Vdc (lock-release
connection).
+12: 12 Vdc-250mA output (maximum 500mA for 100 seconds).
BS, -: entrance hall button.
S, -: door sensor input.
JP1: Line adaptor switch.
P1, P2: Button Connection
Selecting the language1
of the “door open” message
Audio Settings
of the Telephone, panel and open door.
Microphone Connection
Amplier Version
SW1 Button

DUOX PLUS AUDIO CITYLINE KIT 1-2 L4
WIRING DIAGRAMS
- (i) For the 12Vdc lock-release and max. consumption 250mA, powered by the amplier.

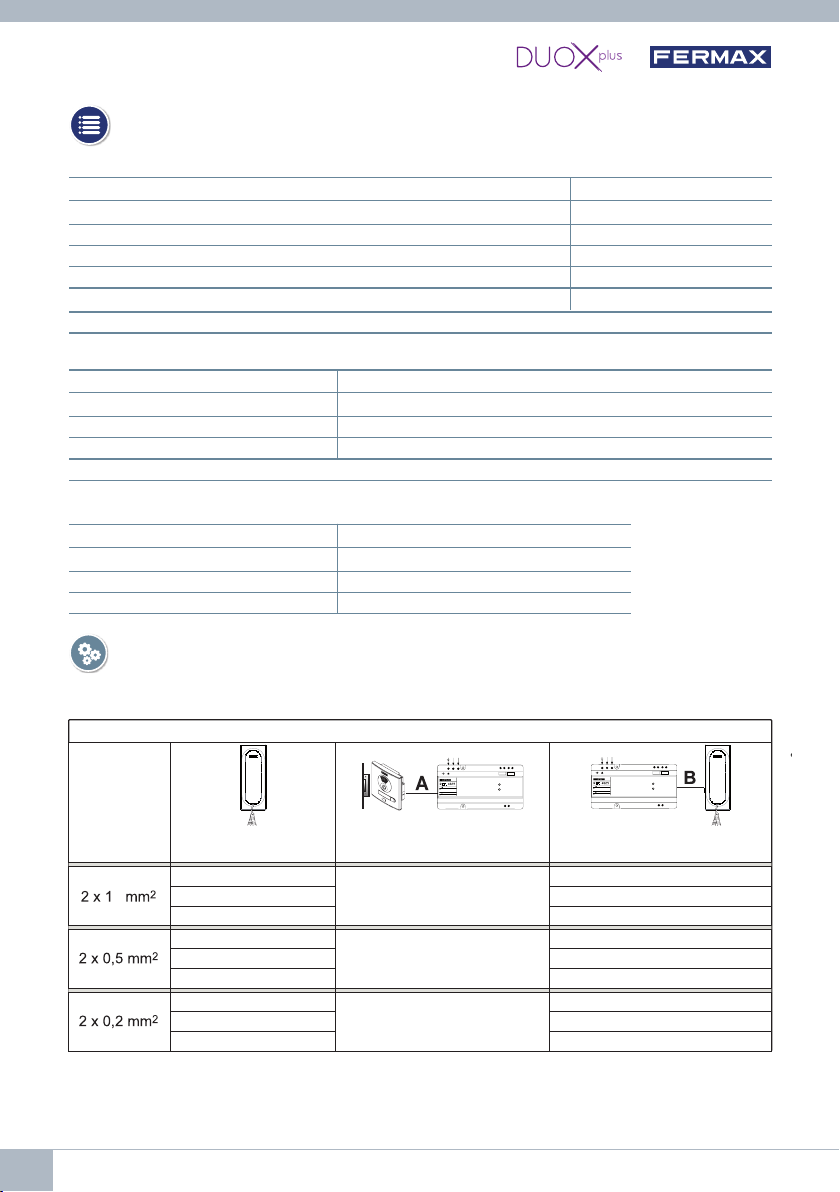

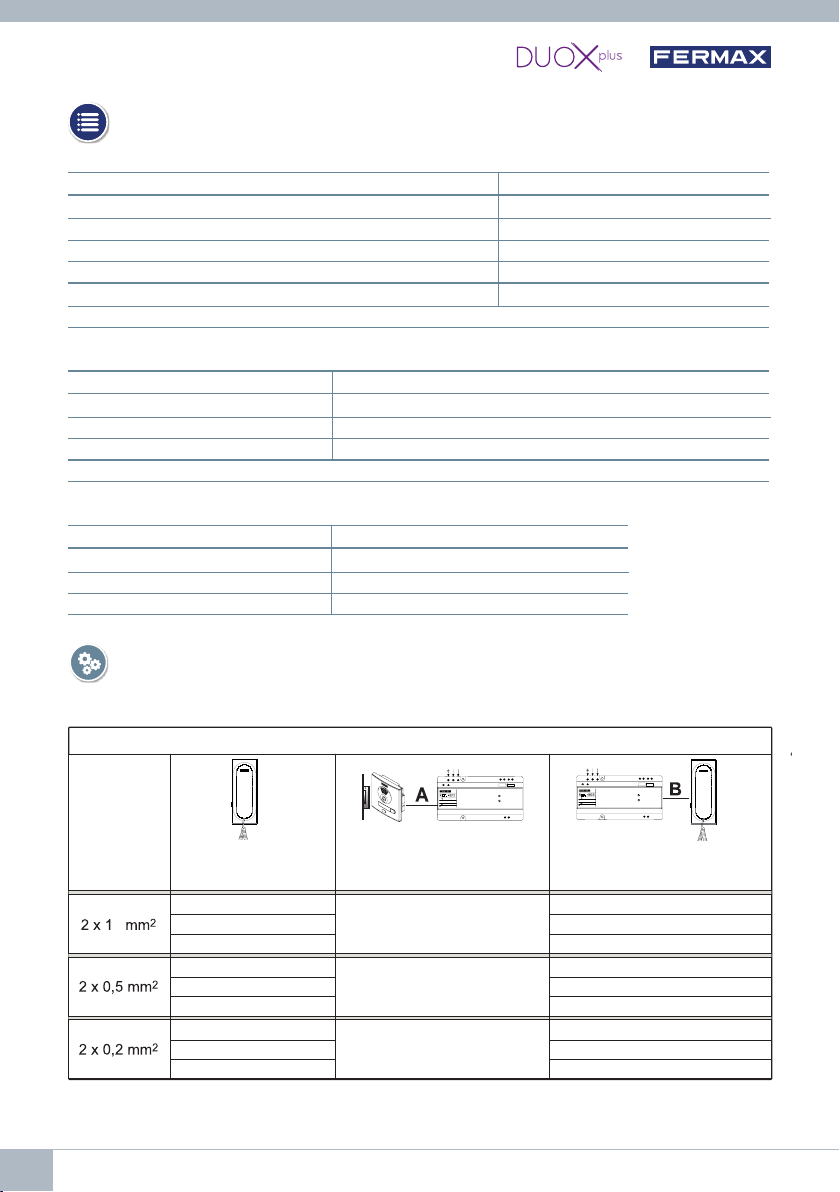

TECHNICAL FEATURES
PANEL VALUES
Lock-release activation time 01...99 sec. (Default: 03)
Exit button activation time 00...99 sec. (Default: 06) / (deactivated: 00)
Panel type sub-block/block/general entrance. (Default: block)
Panel number 0..9 (by default: 00)
- MASTER panel: not active.
PANEL TECHNICAL CHARACTERISTICS
Power Supply 18-24 Vdc
Standby Consumption 1,1 W
Audio active consumption 13,2 (max) W
Audio Power in Residence - Entry Panel Direction 1 W
Audio Power in Entry Panel - Residence Direction 0.15 W
Operating temperature [-25º , +55ºC] / [-13º, 131ºF]
Volume can be Regulated in Both Directions.
TELEPHONE TECHNICAL CHARACTERISTICS
Power supply 18-24 Vdc
Standby consumption 0,3 W
Maximum consumption 3,5 W
Operating temperature [-5º , +40ºC]
SECTIONS-DISTANCES TABLE
SECTION
CABLE
TERMINALS per home
without additional power
source
Maximum distance (A) Source/
Filter up to Panel (Panel-Lock
release) (i)
1500
1500
1250
2500
250
2250
200
2150
80
3250
3200
3100
OUTPUT
INPUT
REF. 4825
100-240V;1,2 A
50-60Hz
PROTEGIDOPOR FUSIBLE ELECTRÓNICO
ELECTRONICFUSE PROTECTED
24V; 2,5 A
ON
OVERLOAD
ALIMENTADOR - POWER SUPPLY
BB
POWER BUS
PREV BUS
NOVOLTAGE / SIN TENSIÓN
PASDE TENSION / NICHT SPANNUNG
NL
Vac
BB
Ref. 4825
Maximum distance (B)
Source/Filter up to Panel
Furthest terminal
Distance section table - AUDIO KIT INSTALLATION
OUTPUT
INPUT
REF. 4825
100-240V;1,2 A
50-60Hz
PROTEGIDOPOR FUSIBLE ELECTRÓNICO
ELECTRONICFUSE PROTECTED
24V; 2,5 A
ON
OVERLOAD
ALIMENTADOR - POWER SUPPLY
BB
POWER BUS
PREV BUS
NOVOLTAGE / SIN TENSIÓN
PASDE TENSION / NICHT SPANNUNG
NL
Vac
BB
Ref. 4825

5DUOX PLUS AUDIO CITYLINE KIT 1-2 L
Notice: This document shows the basic concepts for a quick start-up. For more information download the manuals at
www.fermax.com
- Duox Plus Cityline Audio Panels cod. 97697.
- Duox Plus Veo Telephone cod. 970175.
2 LINES WIRING DIAGRAM KIT
1 LINE WIRING DIAGRAM KIT
Notice: For optimal performance, we recommend using the same type of cable throughout the installation. Do not double wires.
B B
OUTPUT
INPUT
REF. 4825
100-240V ; 1,2 A
50-60 Hz
PROTEGIDO POR FUSIBLE ELECTRÓNICO
ELECTRONIC FUSE PROTECTED
24V ; 2,5 A
ON
OVERLOAD
ALIMENTADOR - POWER SUPPLY
BB
POWER BUS
PREV BUS
NO VOLTAGE / SIN TENSIÓN
PASDE TENSION / NICHT SPANNUNG
NL
Vac
BB
DUOX PLUS AUDIO
B B
B B
OUTPUT
INPUT
REF. 4825
100-240V ; 1,2 A
50-60Hz
PROTEGIDO POR FUSIBLE ELECTRÓNICO
ELECTRONIC FUSE PROTECTED
24V ; 2,5 A
ON
OVERLOAD
ALIMENTADOR - POWER SUPPLY
BB
POWER BUS
PREV BUS
NO VOLTAGE / SIN TENSIÓN
PAS DE TENSION / NICHT SPANNUNG
NL
Vac
BB
DUOX PLUS AUDIO

KIT AUDIO CITYLINE DUOX PLUS 1-2 L2Cod. 970129b V06_20
POSTE LOFT BASIC PLUS
PROGRAMMATION
ÉTAPES (s’il faut programmer le poste).
1. Une fois le poste branché, appuyez sur le
bouton de programmation. Une tonalité de
conrmation sera émise.
2. Pressez le le bouton d’appel à l’appartement.
Une tonalité de conrmation est à nouveau
émise.
* Le poste ne fonctionne pas tant qu’il n’a pas
été programmé.
INSTALLATION
CONFIGURATION
BOUTONS DE COMMANDE
Appuyez dessus pour ouvrir la porte lors d’une
communication.
En veille (poste raccroché), appuyez dessus pour
appeler le concierge (s’il y a une conciergerie).
Auto-insertion (poste déjà programmé).
Cette fonction est possible lorsqu’on décroche
le poste, si la platine est en veille et que l’un
des canaux de communication est disponible.
1 2 43
2 5431



RÉGLAGES AUDIO
Éteint
Allumé
avec volume MOYEN
Allumé
avec volume ÉLEVÉ
< 2,5 min

12
Le poste fourni dans le kit EST DÉJÀ PROGRAMMÉ par défaut.
Dans le cas des kits à 2 lignes, les deux postes SONT PROGRAMMÉS.

3KIT AUDIO CITYLINE DUOX PLUS 1-2 L
*Remarque: Voir Conguration avec assistance vocale sur les platines à boutons-poussoirs code 970064.
Instructions fournies avec ce matériel.
RÉGLAGES
1. RÉGLAGES PLATINES
   
  
           


  


  


  


  

  

     

  


  


  

  

  

    
          


  


  
 
  

  

  
 
  
   
 
     

  

  
 
 
  
     
1Sélection de la langue du message vocal émis pour « porte ouverte ».
Espagnol Anglais Français Allemand Catalan Valencien Baléare Portugais Basque Galicien
Néerlandais/
Flamand Grec
SuédoisFinnois
TurcPolonais Tchèque Slovaque Chinois Persan/
Farsi Arabe Norvégien Danois Islandais
Russe Hindi HongroisItalien Hébreux Croate 31...62
Cloche DÉSACTIVÉcloche
Français
(LONG) campana
3. CODIFICATION DES PLATINES*
Il faut, dès qu’il y a plus d’une platine, programmer le numéro des platines.
4. TEMPS D’ACTIVATION DE LA GÂCHE ÉLECTRIQUE
An de régler le temps d’activation de la gâche électrique.
2. CONFIGURER COMME PLATINE MAÎTRE
C’est nécessaire si vous avez besoin de programmer le terminal de la maison (poste).
Appuyez sur le bouton SW1 rapidement 3 fois de suite. Après 2 secondes vous entendrez un bip de
conrmation et la platine maîtres’activera. Désactiver la platine MAÎTRE, en appuyant sur le bouton
SW1 3 fois de suite.
Sélection de la langue1
du message « porte ouverte »
Microphone Connection
Version amplicateur
Bouton
SW1 Réglages son
du poste, de la platine et de la porte ouverte.
Connecteurs platine:
B, B : bus DUOX PLUS: alimentation, données et audio.
C, NO, NC : contacts relais, 2 A@30 Vcc (connexion gâche
électrique).
+12 : sortie 12 Vcc-250 mA (500 mA maximum pendant 100 s).
BS, - : bouton-poussoir hall.
S, - : entrée capteur de porte.
JP1: commutateur adaptateur de ligne..
P1, P2 : connexion boutons-poussoirs.

KIT AUDIO CITYLINE DUOX PLUS 1-2 L4
CARACTÉRISTIQUES TECHNIQUES
CARACTÉRISTIQUES TECHNIQUES PLATINE
Alimentation 18-24 Vdc
Consommation en veille 1,1 W
Consommation avec son 13,2 (max) W
Puissance du son sens logement-rue 1 W
Puissance du son sens rue-logement 0,15 W
Température de service [-25º , +55ºC] / [-13º, 131ºF]
Volume réglable dans les deux sens
VALEURS PLATINE
Durée activation de la gâche 01...99 s. (par défaut : 03)
Durée activation bouton de sortie 00...99 s. (par défaut : 06) / (désactivé : 00)
Type de platine sous-bâtiment/bâtiment/entrée générale. (par défaut : bâtiment)
Numéro de platine 0...9 (par défaut : 00)
Platine MASTER non active
CARACTÉRISTIQUES TECHNIQUES POSTE
Alimentation 18-24 Vdc
Consommation en veille 0,3 W
Consommation maximal 3,5 W
Température de service [-5, +40 ºC]
SCHÉMAS
TABLEAU SECTIONS - DISTANCES
- (i) Pour une gâche de 12 Vcc avec une consommation max. de 250 mA, alimentation depuis l'amplicateur.
SECTION
CÂBLE
TERMINAUX pour
logement sans alimentations
supplémentaires
Distance maximale (A)
Alimentation / ltre jusqu’à la
platine (platine-gâche électrique) (1)
1500
1500
1250
2500
250
2250
200
2150
80
3250
3200
3100
OUTPUT
INPUT
REF. 4825
100-240V;1,2 A
50-60Hz
PROTEGIDOPOR FUSIBLE ELECTRÓNICO
ELECTRONICFUSE PROTECTED
24V; 2,5 A
ON
OVERLOAD
ALIMENTADOR - POWER SUPPLY
BB
POWER BUS
PREV BUS
NOVOLTAGE / SIN TENSIÓN
PASDE TENSION / NICHT SPANNUNG
NL
Vac
BB
Ref. 4825
Distance maximale (B)
Alimentation/ltre jusqu’au
terminal le plus éloigné
Distance section table - AUDIO KIT INSTALLATION
OUTPUT
INPUT
REF. 4825
100-240V;1,2 A
50-60Hz
PROTEGIDOPOR FUSIBLE ELECTRÓNICO
ELECTRONICFUSE PROTECTED
24V; 2,5 A
ON
OVERLOAD
ALIMENTADOR - POWER SUPPLY
BB
POWER BUS
PREV BUS
NOVOLTAGE / SIN TENSIÓN
PASDE TENSION / NICHT SPANNUNG
NL
Vac
BB
Ref. 4825

5KIT AUDIO CITYLINE DUOX PLUS 1-2 L
Remarque : ce document présente les concepts les plus basiques, qui permettent une mise en marche rapide. Pour plus
de renseignements, téléchargez les manuels sur www.fermax.com
- Platines audio Cityline Duox Plus code 97697.
- Poste Veo Basic Duox Plus cod. 970175.
Remarque : pour un fonctionnement optimal, il est recommandé d'utiliser le même type de câble pour toute l'installation. Ne pas
doubler les ls.
SCHÉMA DE CÂBLAGE KIT 2 LIGNES
SCHÉMA DE CÂBLAGE KIT 1 LIGNE
B B
OUTPUT
INPUT
REF. 4825
100-240V ; 1,2 A
50-60 Hz
PROTEGIDO POR FUSIBLE ELECTRÓNICO
ELECTRONIC FUSE PROTECTED
24V ; 2,5 A
ON
OVERLOAD
ALIMENTADOR - POWER SUPPLY
BB
POWER BUS
PREV BUS
NO VOLTAGE / SIN TENSIÓN
PASDE TENSION / NICHT SPANNUNG
NL
Vac
BB
DUOX PLUS AUDIO
B B
B B
OUTPUT
INPUT
REF. 4825
100-240V ; 1,2 A
50-60Hz
PROTEGIDO POR FUSIBLE ELECTRÓNICO
ELECTRONIC FUSE PROTECTED
24V ; 2,5 A
ON
OVERLOAD
ALIMENTADOR - POWER SUPPLY
BB
POWER BUS
PREV BUS
NO VOLTAGE / SIN TENSIÓN
PAS DE TENSION / NICHT SPANNUNG
NL
Vac
BB
DUOX PLUS AUDIO

DUOX PLUS AUDIO-SET CITYLINE 1-2 L2Kode 970129b V06_20
LOFT BASIC PLUS TELEFON
PROGRAMMIERUNG
SCHRITTE (falls das Telefon programmiert werden
muss).
1. Drücken Sie die Programmiertaste bei
angeschlossenem telefon. Der Vorgang wird
durch einen Signalton bestätigt.
2. Drücken Sie die Ruftaste zur Wohnung. Der
Vor-gang wird erneut durch einen Signalton
bestätigt.
* Der telefon ist nicht betriebsbereit, wenn er
zuvor nicht programmiert wurde.
INSTALLATION
KONFIGURATION
Der im Set mitgelieferte Telefon ist BEREITS WERKSSEITIG programmiert!
Beim Set mit 2 Linien sind die Telefone auch VORPROGRAMMIERT.
BEDIENTASTEN
Im Sprechmodus drücken, um die Tür zu öffnen.
Im Bereitschaftsmodus (Telefon aufgelegt)
drücken, um einen Portierruf durchzuführen
(sofern eine Portierzentrale vorhanden ist).
Eigenstart (Telefon bereits programmiert).
Diese Funktionalität ist beim Abnehmen des
Telefons verfügbar, falls die Türstation sich im
Bereitschaftsmodus bendet und ein freier
Sprechkanal vorhanden ist.
1 2 43
2 5431



AUDIOEINSTELLUNGEN
Aus
Ein
Lautstärke auf MITTEL
Ein
Lautstärke auf HOCH
< 2,5 min

12

3DUOX PLUS AUDIO-SET CITYLINE 1-2 L
*Hinweis: Siehe sprachgeführte Konguration bei Türstationen mit Tastenmodulen, Kode 970064. Die Anleitung
ist in der Geräteverpackung enthalten.
EINSTELLUNGEN
1. TÜRSTATIONEINSTELLUNGEN
   
  
           


  


  


  


  

  

     

  


  


  

  

  

    
          


  


  
 
  

  

  
 
  
   
 
     

  

  
 
 
  
     
1Sprachwahl der Meldung „Tür offen“
Spanisch Englisch Französisch Deutsch Katalanisch Valencia-
nisch Balearisch Portugie-
sisch Baskisch Galizisch
Niederländisch/
Flämisch Griechisch
Finnisch Schwedisch
TürkischPolnisch Tschechisch Slowakisch Chinesisch Persisch/
Farsi Arabisch Norwe-
gisch
Dänisch Isländisch
Russisch Hindi UngarischItalienisch Hebräisch Kroatisch 31...62
Glocke DEAKTIVIERTGlocke
Französisch
(LANGE)
campana
4. AKTIVIERUNGSZEIT DES TÜRÖFFNERS*
Die Aktivierungszeit des Türöffners einzustellen.
3. TÜRSTATIONEN KONFIGURIEREN*
Falls mehr als eine Türstation vorhanden ist, müssen die Türstationen programmiert werden, damit sie
Nummern aufweisen.
2. KONFIGURATION ALS MASTER-TÜRSTATION
Bei der Programmierung der Sprechstelle (Telefon) notwendig.
SW1 3 Mal schnell hintereinander drücken. Nach 2 Sekunden wird ein Signalton zur Bestätigung
zu hören sein und die Master-Türstation wird aktiviert. Um die Master-Türstation zu deaktivieren, 3
Mal hintereinander SW1 drücken.
Anschlüsse Türstation:
B,B: DUOX PLUS-Bus: Stromversorgung, Daten und Audio.
C, NO, NC: Relais-Kontakte, 2A@30VDC (Anschluss Türöffner).
+12: Ausgang (12 VDC/250 mA) (max. 500mA während 100
Sek.).
BS, -: Türöffnungstaste Flur.
S, -: Türsensor Eingang.
JP1: Steckbrücke für den Linienadapter.
P1, P2: Tastenanschluss.
Sprachwahl 1
der Meldung „Tür offen“.
Audioeinstellungen
des Telefone, der Türstation und Meldung Türöffnen.
Mikrofonanschluss
Verstärkerversion
SW1-Taste

DUOX PLUS AUDIO-SET CITYLINE 1-2 L4
TECHNISCHE EIGENSCHAFTEN
WERTE TÜRSTATION
Aktivierungszeit Türöffner 01...99 Sek. (standardmäßig: 03)
Aktivierungszeit Türöffnungstaste: 00...99 Sek. (standardmäßig: 06) / (deaktiviert: 00)
Türstationtyp Nebenblock/Block/Haupteingang, (standardmäßig: Block)
Türstationnummer 0...9 (standardmäßig: 00)
MASTER-Türstation ist nicht aktiviert
TECHNISCHE EIGENSCHAFTEN TÜRSTATION
Stromversorgung 18-24 Vdc
Stromverbrauch im Bereitschaftsmodus 1,1 W
Stromverbrauch im Sprechmodus 13,2 (max) W
Audioleistung Wohnung ->Türstation 1 W
Audioleistung Türstation > Wohnung 0,15 W
Betriebstemperatur [-25º , +55ºC] / [-13º, 131ºF]
Regulierbare Lautstärke in beiden Richtungen
TECHNISCHE EIGENSCHAFTEN TELEFON
Stromversorgung 18-24 Vdc
Stromverbrauch im Bereitschaftsmodus 0,3 W
Maximum Stromverbrauch 3,5 W
Betriebstemperatur [-5º , +40ºC]
SCHEMATA
QUERSCHNITT-UNDABSTANDSTABELLE
- (i) Für 12-VDC-Türöffner und maximalem Stromverbrauch von 250 mA, mit Stromversorgung über den Verstärker.
KABEL
QUERSCHNITT
SPRECH-STELLEN
pro Wohnung ohne
zusätzliche Netzgeräte
Maximaldistanz (D)
Netzgerät/Filter bis Türstation
(Türstation-Türöffner) (i)
1500
1500
1250
2500
250
2250
200
2150
80
3250
3200
3100
OUTPUT
INPUT
REF. 4825
100-240V;1,2 A
50-60Hz
PROTEGIDOPOR FUSIBLE ELECTRÓNICO
ELECTRONICFUSE PROTECTED
24V; 2,5 A
ON
OVERLOAD
ALIMENTADOR - POWER SUPPLY
BB
POWER BUS
PREV BUS
NOVOLTAGE / SIN TENSIÓN
PASDE TENSION / NICHT SPANNUNG
NL
Vac
BB
Ref. 4825
Maximaldistanz (D)
Netzgerät/Filter bis zur
am weitesten entfernte Sprechstelle
Querschnitt- und Abstandstabellen - INSTALLATION VON AUDIO-SETS
OUTPUT
INPUT
REF. 4825
100-240V;1,2 A
50-60Hz
PROTEGIDOPOR FUSIBLE ELECTRÓNICO
ELECTRONICFUSE PROTECTED
24V; 2,5 A
ON
OVERLOAD
ALIMENTADOR - POWER SUPPLY
BB
POWER BUS
PREV BUS
NOVOLTAGE / SIN TENSIÓN
PASDE TENSION / NICHT SPANNUNG
NL
Vac
BB
Ref. 4825

5DUOX PLUS AUDIO-SET CITYLINE 1-2 L
Hinweis: Dieses Dokument veranschaulicht die grundlegenden Konzepte für eine schnelle Inbetriebnahme der Anlage.
Weitere Information können Sie den Handbüchern auf www.fermax.com entnehmen.
- Türstationen Cityline Audio Duox Plus, Kode 97697.
- Duox Plus Veo Basic Telefon, Kode 970175.
Hinweis: Für einen optimalen Betrieb empfehlen wir denselben Kabeltyp für die gesamte Anlage zu verwenden. Drähte
nicht verdoppeln.
VERKABELUNGSSCHEMA, 2-LINIEN-SET
VERKABELUNGSSCHEMA 1-LINIEN-SET
B B
OUTPUT
INPUT
REF. 4825
100-240V ; 1,2 A
50-60 Hz
PROTEGIDO POR FUSIBLE ELECTRÓNICO
ELECTRONIC FUSE PROTECTED
24V ; 2,5 A
ON
OVERLOAD
ALIMENTADOR - POWER SUPPLY
BB
POWER BUS
PREV BUS
NO VOLTAGE / SIN TENSIÓN
PASDE TENSION / NICHT SPANNUNG
NL
Vac
BB
DUOX PLUS AUDIO
B B
B B
OUTPUT
INPUT
REF. 4825
100-240V ; 1,2 A
50-60Hz
PROTEGIDO POR FUSIBLE ELECTRÓNICO
ELECTRONIC FUSE PROTECTED
24V ; 2,5 A
ON
OVERLOAD
ALIMENTADOR - POWER SUPPLY
BB
POWER BUS
PREV BUS
NO VOLTAGE / SIN TENSIÓN
PAS DE TENSION / NICHT SPANNUNG
NL
Vac
BB
DUOX PLUS AUDIO

KIT ÁUDIO CITYLINE DUOX PLUS 1-2 L2Cod. 970129b V06_20
TELEFONE LOFT BASIC PLUS
PROGRAMACIÓN
PASSOS (se for necessário programar o telefone).
1. Com o telefone ligado carregue no botão
de programação. Ouve-se um som de
conrmação.
2. Carregue no botão de chamada da vivenda.
Ouve-se um “bip” de conrmação.
* O telefone não funciona enquanto não tiver
sido programado.
INSTALAÇÃO
CONFIGURAÇÃO
O telefone fornecido no kit JÁ VEM PROGRAMADO de fábrica!
No caso do kit de 2 linhas, ambos os telefones já VÊM PROGRAMADOS.
BOTÕES DE CONTROLO
Em conversação, premir para abrir a porta.
Em repouso (telefone pousado), premir para
chamar o porteiro (se existir portaria).
Ligação automática (telefone já programado).
Esta funcionalidade é possível ao desligar o
telefone, se a placa estiver em repouso e se
existir algum canal de conversação disponível.
1 2 43
2 5431



AJUSTES ÁUDIO
Desligado
Ligado
com volume MÉDIO
Ligado
com volume ALTO
< 2,5 min

12

3KIT ÁUDIO CITYLINE DUOX PLUS 1-2 L
AJUSTES
*Nota:Ver Conguração assistida por voz em placas de interruptores cód. 970064. Instrução incluída neste
equipamento.
1. AJUSTES DAS BOTONEIRAS
   
  
           


  


  


  


  

  

     

  


  


  

  

  

    
          


  


  
 
  

  

  
 
  
   
 
     

  

  
 
 
  
     
1Seleção da língua da mensagem "Porta aberta"
castelhano inglês francês alemão catalão valenciano balear português basco galego
holandês/
amengo grego
nlandês sueco
turcopolaco checo eslovaco chinês persa/
farsi árabe norueg. dinamar
quês islandês
russo hindi húngaroitaliano hebreu croata 30...62
Sino DESATIVADOsino
francês
(LONG) campana
3. CODIFICAR BOTONEIRAS*
Sempre que exista mais que uma botoneira, será necessário programar o número de botoneiras.
4. TEMPO DE ATIVAÇÃO DO TRINCO*
Para regular o tempo de ativação do trinco.
2. CONFIGURAÇÃO COMO PLACA MASTER
Necessário em caso de ser necessário programar o terminal da vivenda (telefone).
Premir o Botão SW1 3 vezes consecutivas rápidas. Transcorridos 2 segundos, ouve-se um tom de
conrmação e a placa ativa-se master. Desativar a placa MASTER, pressionando o botão SW1 3
vezes consecutivas.
Conectores de Botoneira:
B,B: Bus DUOX PLUS: alimentação, dados e áudio.
C, NO, NC: contactos de relé, 2A@30VDC (ligação do trinco).
+12: saída de 12 VDC-250 mA (máximo 500 mA durante 100
seg.)
BS, -: botão do hall de entrada.
S, -: entrada para sensor de porta.
JP1: ponte de adaptador de linha.
P1, P2: ligação de botões.
Seleção da língua1
da mensagem “porta aberta”
Ajustes de áudio
do Telefone, da botoneira e porta aberta.
Ligação do microfone
Versão do amplicador
Botão SW1

KIT ÁUDIO CITYLINE DUOX PLUS 1-2 L4
CARACTERÍSTICAS TÉCNICAS
VALORES DA BOTONEIRA
Tempo de ativação do trinco 01...99 seg. (por predenição: 03)
Tempo de ativação do botão de saída 00...99 seg. (por predenição: 06) / (desativado: 00)
Tipo de botoneira subbloco/bloco/entrada geral. (por predenição: bloco)
Número de botoneira 0...9 (por predenição: 00)
Botoneira MASTER não ativa
CARACTERÍSTICAS TÉCNICAS DA BOTONEIRA
Alimentação 18-24 Vdc
Consumo em repouso 1,1 W
Consumo de áudio ativo 13,2 (max) W
Potência de áudio no sentido habitação-rua 1 W
Potência de áudio no sentido rua-habitação 0,15 W
Temperatura de funcionamento [-25º , +55ºC] / [-13º, 131ºF]
Volume regulável em ambos os sentidos
CARACTERÍSTICAS TÉCNICAS DO TELEFONE
Alimentação 18-24 Vdc
Consumo em repouso 0,3 W
Consumo máximo 3,5 W
Temperatura de funcionamento [-5 º, +40 ºC]
ESQUEMAS
TABELA DE SECÇÕES - DISTÂNCIAS
- (i) Para trincos de 12 VDC e consumo máx. de 250 mA, alimentador a partir do amplicador.
SECÇÃO
CABO
TERMINAIS por
habitação sem fontes
adicionais
1500
1500
1250
2500
250
2250
200
2150
80
3250
3200
3100
OUTPUT
INPUT
REF. 4825
100-240V;1,2 A
50-60Hz
PROTEGIDOPOR FUSIBLE ELECTRÓNICO
ELECTRONICFUSE PROTECTED
24V; 2,5 A
ON
OVERLOAD
ALIMENTADOR - POWER SUPPLY
BB
POWER BUS
PREV BUS
NOVOLTAGE / SIN TENSIÓN
PASDE TENSION / NICHT SPANNUNG
NL
Vac
BB
Ref. 4825
Tabelas de secções e distâncias - INSTALAÇÃO DE KITS DE AUDIO
OUTPUT
INPUT
REF. 4825
100-240V;1,2 A
50-60Hz
PROTEGIDOPOR FUSIBLE ELECTRÓNICO
ELECTRONICFUSE PROTECTED
24V; 2,5 A
ON
OVERLOAD
ALIMENTADOR - POWER SUPPLY
BB
POWER BUS
PREV BUS
NOVOLTAGE / SIN TENSIÓN
PASDE TENSION / NICHT SPANNUNG
NL
Vac
BB
Ref. 4825
Distância máxima (B)
Fonte/Filtro até ao
Terminal mais afastado
Distância máxima (A)
Fonte/Filtro até à Botoneira
(Botoneira-Trinco) (i)
