Festo CPX-CP-4-FB Parts list manual

Kurz
beschreibung
Brief description
CPX−CP−Interface
Typ CPX−CP−4−FB
CPX CP interface
type CPX−CP−4−FB
 Deutsch
 English
 Español
 Français
 Italiano
 Svenska
681790
0405NH
CPX−Terminal
US patent no. 6,216,738

Festo CPX−CP−4−FB 0405NH2
Deutsch3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
English11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Español 19. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Français27. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Italiano35. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Svenska 43. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Edition:0405NH
Original: de
© (Festo AG&Co. KG, D73726 Esslingen, Germany, 2004)
Internet: http://www.festo.com
E−Mail: [e-mail]

Festo CPX−CP−4−FB 0405NHDeutsch3
1 BenutzerhinweiseDeutsch
Das CPX−CP−Interface Typ CPX−CP−4−FB ist ausschließlich
für dieMontage inCPX−TerminalsvonFesto bestimmt. Am
CPX−CP−Interface können dievorgesehenen CP−Ventilinseln
und CP−EA−ModulevonFesto angeschlossen werden.
Hierbei sind dieangegebenen Grenzwerteder technischen
Daten einzuhalten. AusführlicheInformationen finden Sie
inder Beschreibung zum CPX−CP−Interface P.BE−CPX−CP−..
sowieinder CPX−Systembeschreibung P.BE−CPX−SYS−.. .
Warnung
SSchalten SiedieSpannung aus, bevor SieSteckver
binder zusammenstecken oder trennen (Funktions
schädigung).
SVerwenden Sienur Netzteile, dieeine sichereelektri
scheTrennung der Betriebsspannung nach IEC 742/
EN 60742/VDE 0551 mit mindestens 4kV Isolations
festigkeit gewährleisten (PELV). Schaltnetzteilesind
zulässig, wenn siediesichereTrennung im Sinne der
EN 60950/VDE 0805 gewährleisten.
SSchließen Sieeinen Erdleiter mit ausreichendem
Leitungsquerschnitt an den mit dem Erdungssymbol
gekennzeichneten Anschluss des CPX−Terminalsan.
SDas CPX−CP−Interface enthält elektrostatisch gefähr
deteBauelemente. Berühren Siedeshalb keine
Bauelemente. Beachten SiedieHandhabungsvor
schriften für elektrostatisch gefährdeteBauelemente.
Hinweis
Nehmen Sienur einkomplett montiertes und verdrah−
tetes CPX−Terminal inBetrieb.

Festo CPX−CP−4−FB 0405NHDeutsch4
2 Anschluss− und Anzeigeelemente
1CP−System−und
CP−Strang−
spezifischeLEDs
2CP−Strang−
Anschlüsse X1 ... X4
3Bezeichnungs−
schilder (Zubehör)
4Save−Taste
1
2
L1
L2
L3
L4
PS
PL
RN
X1
X2
X3
X4
4
3
CP−Strang−spezifische LEDs CP−System−spezifische LEDs
L1 CP−Strangfehler Strang
L1... L4
FehleroderStörung
PS Power Sensoren (grün)
Sensorversorgung CP−Module
L2 Fehler oder Störung
amentsprechenden
CP−Strang
PLPower Load (grün)
Lastversorgung CP−Module
L3
CPStrang
RN Run(grün)
DatenaustauschCP−System läuft
L4CP−Systemfehler (rot)
Fehler oder Störung im CP−System
Im normalen Betriebszustand leuchten allegrünen LEDs, dieroten
LEDs leuchten nicht.

Festo CPX−CP−4−FB 0405NHDeutsch5

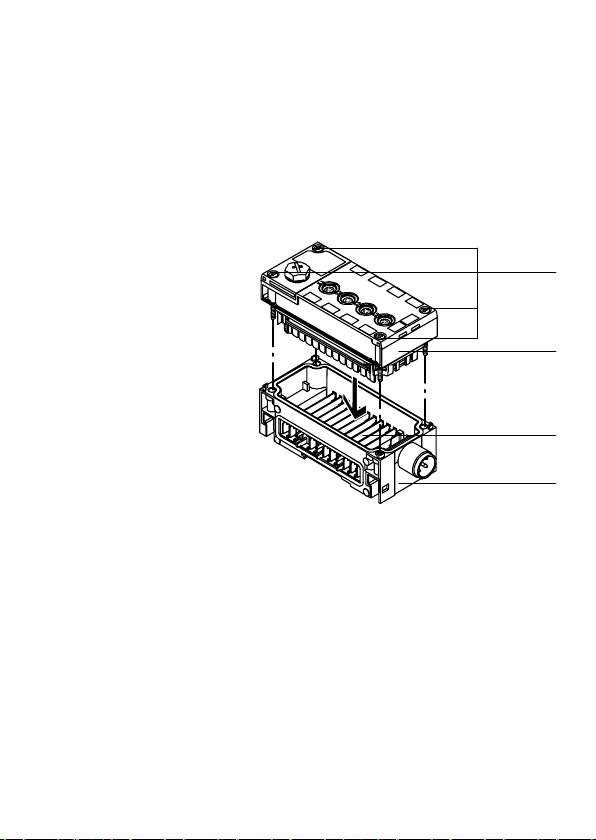

3 Installationshinweise
3.1 Montage
Das CPX−CP−Interface ist ineinen Verkettungsblock des
CPX−Terminalsmontiert.
1Schrauben,
Anzugsdrehmoment
0,9 ... 1,1 Nm
2CPX−CP−Interface
3Stromschienen
4Verkettungsblock
(beliebig, hier
beispielhaft mit
Zusatzeinspeisung)3
1
2
4
Demontage:
SSchrauben herausdrehen und CPX−CP−Interface
vorsichtigabheben.
Montage:
1. Dichtung und Dichtflächen prüfen und CPX−CP−Interface
wieder aufsetzen.
2. Schrauben so ansetzen, dass dievorgefurchten
Gewindegänge genutzt werden. Schrauben vonHand
über Kreuz anziehen (Torx T10). Anzugsdrehmoment
0,9...1,1 Nm.

Festo CPX−CP−4−FB 0405NHDeutsch6
3.2 Anschließen der CP−Module
Hinweis
Funktionsstörung durch unzulässige Verkabelung.
SVerwenden Siezum Anschluss der CP−Moduleam
CP−Strang diespeziellen CP−Kabel vonFesto
(TypKVI−CP−..., sieheBeschreibung zum
CPX−CP−Interface).
SBeachten Sie, dass diegesamteLeitungslänge an
einem Strang maximal 10 m betragen darf.
Sievermeiden damit:
Fehler beim Datenaustausch zwischen dem
CPX−CP−Interface und den angeschlossenen
CP−Modulen.
Anjedem CP−Anschluss können CP−Modulenach den inder
Beschreibung zum CPX−CP−Interface beschriebenen Regeln
angeschlossen werden:
1. Prüfen Sie, welcher Adressbereich für das CP−Modul
vorgesehen ist.
2. Schließen SiedieCP−Modulemit den CP−Kabelnan den
Strang an, der diesen Adressbereich zur Verfügung
stellt.
3. Fixieren SieStecker und Buchse des CP−Kabelsmit der
Überwurfmutter. Dadurch ist der elektrischeKontakt
sichergestellt.
4.Kennzeichnen Siemit Hilfeder Bezeichnungsschilder
(Typ IBS 6x10 oder IBS 9x20), an welchem Strang das
Modul angeschlossen ist.

Festo CPX−CP−4−FB 0405NHDeutsch7
Hinweis
Um dieSchutzart IP65/IP67 zu erreichen:
SVerschließen SieungenutzteCP−Anschlüsse und die
Save−Tastemit den entsprechenden Schutzkappen.
3.3 Strangbelegung speichern
1. Schalten SiedieSpannungsversorgung des CPX−Termi
nalssowieggf. der CP−Modulemit Lastspannungs−
anschluss ein.
2. Drücken Siemit einem kleinen Schraubendreher o. ä.
mindestens 1 sauf dieSave−Taste.
Dadurch wird dieaktuelleStrangbelegung alsSoll−
Strangbelegung im CPX−CP−Interface gespeichert. Den
CP−Modulen werden dieentsprechenden E/A−Adressen
zugeordnet.
3. Prüfen Sie, ob dieStatus−LEDs an den Modulen leuch
ten und dieStrang−LEDs (L1 ... L4) am CPX−CP−Interface
erloschen sind. Indiesem Fall sind alleCP−Modulebe
triebsbereit und diegespeicherteStrangbelegung ist
mit der aktuellen Strangbelegung identisch.
4.Schalten SiedieSpannungsversorgung des CPX−Termi
nalsausund erneut wieder ein.
5. Abhängigvom verwendeten Feldbusknoten bzw. FEC
muss ggf. der geänderteAdressbereich des CPX−CP−
Interface übernommen werden:

Festo CPX−CP−4−FB 0405NHDeutsch8
CPX−Feldbusknoten/CPX−FEC Adressbereich übernehmen
CPX−Feldbusknotenoder CPX−
FEC mit Betriebsart Remote I/O:
System−Parameter System
start" ( [System start] ):
Systemstart mit Default−
Parametrierung und aktuellem
CPX−Ausbau" ([Default para
meters]), Werkseinstellung
Der geänderteAdressbereich des
CPX−CP−Interface wirdautomatisch
übernommen.
CPX−Feldbusknoten oder CPX−
FEC mit Betriebsart Remote I/O:
System−Parameter System
start" ( [System start] ):
Systemstart mit gespeicherter
Parametrierung und gespei
chertem CPX−Ausbau" ( [Saved
parameters] )
1. System−Parameter System
start ..." auf ... Default−
Parametrierung ..." ändern.
2. Spannungsversorgung des
CPX−Terminalsaus− und wieder
einschalten. Dadurch wird der
Adressbereich des CPX−CP−
Interfaceübernommen.
3. Bei Bedarf gewünschtePara
metrierung wieder herstellen.
CPX−FEC mit Betriebsart Stand
Alone oder RemoteController
SZur Übernahmedes Adress−
bereichsdes CPX−CP−Interface
muss dieIstkonfigurationals
Sollkonfigurationgespeichert
werden (Soll−Ist−Vergleich).
Informationen hierzu finden Sie
im Handbuch zum CPX−FEC oder
zum Software−Paket FST 4.1.

Festo CPX−CP−4−FB 0405NHDeutsch9
4 Technische Daten
Typ CPX−CP−4−FB
AllgemeineTechnische Daten SieheCPX−Systembeschrei
bung P.BE−CPX−SYS−...
Schutzart nach EN 60529
CPX−CP−Interface komplett montiert,
Steckverbinder inSchutzart IP65/IP67
im gesteckten Zustand, unbelegte
Anschlüsse mit Schutzkappeversehen
IP65/IP67
Schutz gegen elektrischen Schlag
(Schutz gegen direktes und indirektes
Berühren nach EN 60204−1/IEC 204)
Durch PELV−Netzteil
(ProtectedExtra−Low
Voltage)
Lastspannungsversorgung Ventile
(UVAL)
Stromaufnahme CPX−CP−Interface
(nur CPX−CP−Interface, ohne CP−Module)
ausBetriebsspannungsversorgung
Elektronik/Sensoren (UEL/SEN)
ausLastspannungsversorgung
Ventile(UVAL)
Maximale Stromaufnahme pro
CP−Strang
ausBetriebsspannungsversorgung
Elektronik/Sensoren (UEL/SEN)
ausLastspannungsversorgung
Ventile(UVAL)
Galvanische Trennung
 zwischenBetriebsspannungs−
versorgung Elektronik/Sensoren
(UEL/SEN) und Lastspannungs−
versorgung Ventile(UVAL)
Toleranz 20,4... 26,4V
typ. 75 mA bei 24V
typ. 5 mA bei 24V
1,6 A bei 24V
1,6 A bei 24V
Keine

Festo CPX−CP−4−FB 0405NHDeutsch10
Typ CPX−CP−4−FB
Ausführung CP−System
Anzahl CP−Stränge
Leitungslänge pro CP−Strang
Anzahl CP−Modulepro CP−Strang
Anzahl Eingänge / Ausgänge pro
CP−Strang
Updatezeit:
alleCP−Strängeausschließlich
mit Modulen mit erweiterter
Funktionalitätbelegt
gemischteStrangbelegung
Unterstützung der erweiterten
Funktionalität des CP−Systems
4
max. 10 m
max. 4
32 E / 32 A
max. 2 ms
max. 4ms
Ja
Spannungsabfall von CPX−System−
oder Zusatzeinspeisung bis
CP−Anschluss...
vonBetriebsspannungsversorgung
Elektronik/Sensoren (UEL/SEN)
vonLastspannungsversorgung
Ventile(UVAL)
max. 1 V
max. 1 V
KurzschlussschutzCPX−CP−Interface
anCP−Sensorversorgung
anCP−Lastspannungsversorgung
Verhalten nach Kurzschluss
Fehlerbeseitigung
> 1,8 A pro Strang, träge
> 1,8 A pro Strang, träge
Spannung bleibtabgeschaltet
Power Off/Onnotwendig
(keineautomatische
Spannungswiederkehr)

Festo CPX−CP−4−FB xxxxNHEnglish11
1 User instructionsEnglish
TheCPX−CPinterface, typeCPX−CP−4−FB isintended exclus
ively for fitting into Festo CPX terminals. Thedesignated
Festo CPvalveterminalsand CP−IO modules can becon
nected at theCPX−CPinterface.
Themaximum limitsinthetechnical specifications must
not beexceeded. Detailed informationcan befound inthe
manual for theCPX−CPinterface P.BE−CPX−CP−.. as well as
intheCPX system manual P.BE−CPX−SYS−.. .
Warning
SSwitch off thepower supply beforeconnecting or
disconnecting plugs (thiswill prevent functional
damage).
SUse only power unitswhich guarantee reliable
isolationof theoperating voltages as per IEC 742/
EN60742/VDE 0551 with at least 4kV isolation
resistance (Protected ExtraLow Voltage PELV).
Switch power packs arepermitted, providing they
guarantee reliableisolationinaccordance with
EN60950/VDE0805.
SConnect an earth conductor of sufficient cross−sec
tional area to theconnectionontheCPX terminal
marked with theearth/ground symbol.
STheCPX−CPinterface contains electrostatically sensi
tivecomponents. Do not touch theelectrical contacts
of thecomponents. Observetheregulations for
handling electrostatically sensitivecomponents.
Please note
Commissiononly aCPX terminal which has been fitted
and wired completely.

Festo CPX−CP−4−FB xxxxNHEnglish12

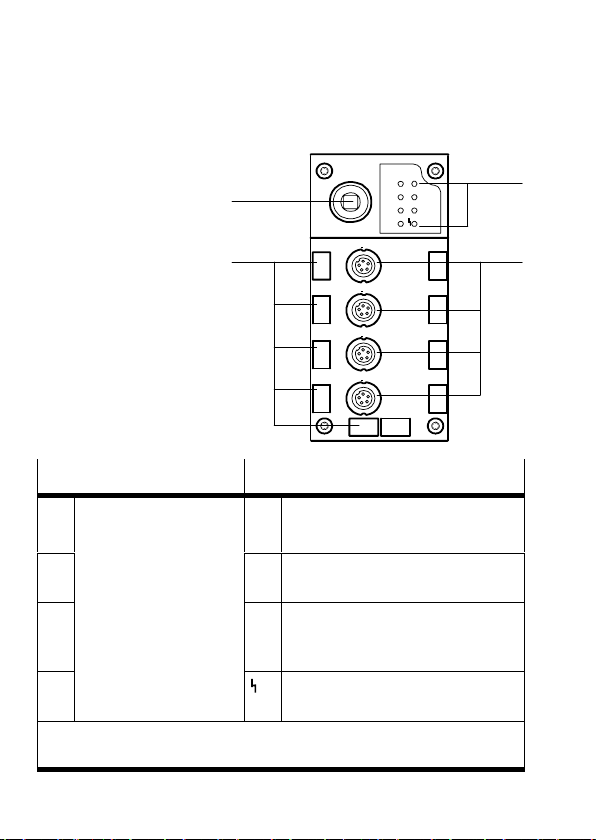

2 Connecting and display elements
1CPsystem and
CPstring−specific
LEDs
2CPstring connec
tions X1 ... X4
3Identificationsigns
(accessories)
4Savekey
1
2
L1
L2
L3
L4
PS
PL
RN
X1
X2
X3
X4
4
3
CP string−specific LEDs CP system−specific LEDs
L1 CPstring error string
L1... L4
Error or fault inthe
PS Power sensors(green)
Sensor supply for CPmodules
L2 Error or fault inthe
relevant CPstring PLPower load (green)
Load supply for CPmodules
L3 RN Run(green)
Dataexchange CPsystem running
L4CPsystem fault (red)
Error or fault intheCPsystem
Innormal operating statusall green LEDs light up; thered LEDs do not
light up.

Festo CPX−CP−4−FB xxxxNHEnglish13
3 Installation instructions
3.1 Fitting
TheCPX−CPinterface ismounted inamanifold sub−base of
theCPX terminal.
1Screws, tightening
torque0.9...1.1 Nm
2CPX−CPinterface
3Contact rails
4Manifoldsub−base
(as you like, here
with an additional
supply, for instance)3
1
2
4
Dismantling:
SRemovethescrewsand lift theCPX−CPinterface up
carefully.
Fitting:
1. Check theseal and sealing surfaces and refit the
CPX−CPinterface.
2. Screwsmust beinserted so that theself−boring
threadscan beused. Tighten thescrewsindiagonally
oppositesequence at first by hand (Torx T10). Tighten
ing torque0.9...1.1 Nm.

Festo CPX−CP−4−FB xxxxNHEnglish14
3.2 Connecting the CP modules
Please note
Malfunctiondueto improper cabling
SFor connecting theCPmodules to theCPstring, use
thespecial CPcablefrom Festo (typeKVI−CP−..., see
manual for theCPX−CPinterface).
SPlease notethat thetotal length of cableonastring
must not exceed 10 m.
You will thereby avoid:
Faultsindataexchange between theCPX−CPinter
face and theconnected CPmodules.
CPmodules can beconnected to any CPconnection
according to therules described inthemanual for the
CPX−CPinterface:
1. Check which address range isintended for theCP
module.
2. Connect theCPmodules with theCPcables to the
string which provides thisaddress range.
3. Fasten theplugand socket of theCPcablewith the
unionnut. Inthisway theelectrical contact is
guaranteed.
4.Use theidentificationlabels(typeIBS 6x10 or
IBS9x20) to indicatethestring to which themoduleis
connected.

Festo CPX−CP−4−FB xxxxNHEnglish15
Please note
To comply with protectionclass IP65/IP67:
SSeal unused CPconnections and theSavekey with
theappropriateprotectivecaps.
3.3 Saving the string assignment
1. Switch onthepower supply of theCPX terminal and, if
necessary, of theCPmodules using theload voltage
connection.
2. Use asmall screwdriver or similar to press theSave
key for at least 1 s.
Thiswill savethecurrent string allocationas theset
string allocationintheCPX−CPinterface. Thecorre
sponding I/O addresses areassigned to theCPmod
ules.
3. Check whether thestatusLEDs onthemodules light
up and thestring LEDs (L1 ... L4) ontheCPX−CPinter
face havegone out. If thisisthecase, all theCPmod
ules areready to operateand thesaved string assign
ment isidentical to thecurrent string assignment.
4.Switch thepower supply of theCPX terminal off and
back on.
5. Depending onfield busnodeor FEC being used, the
modified address range of theCPX−CPinterface must
beaccepted:

Festo CPX−CP−4−FB xxxxNHEnglish16
CPX field bus node/CPX−FEC Accepting the address range
CPX field bus nodes or CPX−FEC
with Remote I/O operating
mode:
System parameter System
start" ( [System start] ):
System start with default
parameterisationand current
CPX equipment status"
([Defaultparameters]),
factory setting
Themodified address range of the
CPX−CPinterface isautomatically
accepted.
CPX field bus nodes or CPX−FEC
with Remote I/O operating
mode:
System parameter System
start" ([System start]):
System start with saved para
meterisationand saved CPX
equipment status" ( [Saved
parameters] )
1. Change system parameter
System start..." to ... Default
parameterisation...".
2. Switch thepower supply of the
CPX terminal off and back on.
Thisautomatically acceptsthe
modified address range of the
CPX−CPinterface.
3. If necessary, you can restore
thedesired parameterisation.
CPX−FEC with Stand Alone or
RemoteControlleroperating
mode
STo accept theaddress range of
theCPX−CPinterface, theactual
configurationmust besaved as
theset configuration(actual−
nominal comparison). You will
find informationonthisinthe
manual for theCPX−FEC or for
thesoftwarepackage FST 4.1.

Festo CPX−CP−4−FB xxxxNHEnglish17
4 Technicalspecifications
Type CPX−CP−4−FB
Generaltechnical specifications See CPX system manual
P.BE−CPX−SYS−...
Protection class as per DIN 60529
CPX−CPinterface fitted completely, plugs
inprotectionclass IP65/IP67 inserted, un
used connectionfitted with protectivecap
IP65/IP67
Protection against electric shock
(Protectionfrom direct and indirect
contact as per EN 60204−1 /IEC 204)
By means of PELV power
units(Protected Extra−Low
Voltage)
Load voltage supply for valves (Vval)
Current consumption CPX−CPinterface
(only CPX−CPinterface, without CP
modules)
From operating voltage supply for
electronics/sensors(Vel/sen)
From load voltage supply for valves
(Vval)
Max. current consumption per CP string
From operating voltage supply for
electronics/sensors(Vel/sen)
From load voltage supply for valves
(Vval)
Electricalisolation
Between theoperating voltage supply
for theelectronics/sensors(Vel/sen)
and theload voltage supply for the
valves (Vval)
Tolerance 20.4... 26.4V
typ. 75 mA at 24V
typ. 5 mA at 24V
1.6 A at 24V
1.6 A at 24V
None

Festo CPX−CP−4−FB xxxxNHEnglish18
Type CPX−CP−4−FB
CP system design
 Number of CPstrings
Cablelength per CPstring
 Number of CPmodules per CP
string
 Number of inputs/ outputsper
CPstring
Updatetime:
all CPstrings allocated
exclusively with modules with
advancedfunctionality
 mixed string allocation
SupportsCPsystem’sadvanced
functionality
4
max. 10 m
max. 4
32 I / 32 O
max. 2 ms
max. 4ms
Yes
Voltage drop of CPX system or
additional supply up to CP
connection...
From operating voltage supply for
electronics/sensors(Vel/sen)
From load voltage supply for
valves (Vval)
max. 1 V
max. 1 V
Short−circuit protection for CPX−CP
interface
For CPsensor supply
For CPload voltage supply
Behaviour after short circuit
 Error correction
> 1.8 A per string, slow−blowing
> 1.8 A per string, slow−blowing
Power remains switched off
Power Off/Onnecessary (power
does not returnautomatically)

Festo CPX−CP−4−FB 0405NHEspañol 19
1 Instrucciones para el usuarioEspañol
El interface CPX−CP, tipo CPX−CP−4−FB está previsto para
ser montado exclusivamenteen terminales Festo CPX. Los
terminales deválvulas Festo CPy módulosCP−IO pueden
conectarse al interface CPX−CP.
No deben sobrepasarse loslímites máximosen las especi
ficaciones técnicas. Puedehallarse informacióndetallada
en el manual del interface CPX−CP, P.BE−CPX−CP−... así como
en el manual del sistemaCPX P.BE−CPX−SYS−... .
Atención
SDesconectar lafuentedealimentaciónantes deen
chufar o desenchufar conectores (esto evitará daños
funcionales).
SUtilizar solamentefuentes dealimentaciónquega
ranticen unaislamiento fiabledelas tensiones de
funcionamiento segúnIEC 742/EN 60742/VDE 0551
conuna resistenciadeaislamiento depor lo menos
4kV (PELV, tensiónextrabajaprotegida). Se permi
ten fuentes dealimentaciónconmutadas, si se garan
tizaunaislamiento fiablesegúnEN 60950/VDE 0805.
SConecteunconductor detierradesuficientesección
transversal en laconexióndel terminal CPX marcada
conel símbolo detierra/masa.
SEl interface CPX−CPcontiene componentes sensibles
alas descargas electrostáticas. No toquelas superfi
cies decontacto deloscomponentes. Observelas
normas parael manejo decomponentes sensibles a
descargas electrostáticas.
Por favor, observar
Poner apunto el terminal CPX sólo cuando se halle
completamentemontado y cableado.

Festo CPX−CP−4−FB 0405NHEspañol20
2 Elementos de indicación y conexión
1LEDs del sistemaCP
y específicosdel
canal
2Ramal CPconexio
nes X1 ... X4
3Signosdeidentifica
ción(accesorios)
4TeclaSave(Guardar)
1
2
L1
L2
L3
L4
PS
PL
RN
X1
X2
X3
X4
4
3
LEDs espec. del ramal CP LEDs específicos del sistema CP
L1 CPerror deramal,
ramal L1 ... L4
Error o fallo en el
PS Alimentaciónasensores (verde)
Alim. asensores paramódulosCP
L2 Error o fallo en el
correspondienteramal
CP
PL Alimentaciónalacarga (verde)
Alim. alacarga paramódulosCP
L3
CP
RN Marcha(verde)
Intercambio dedatossistemaCP
funcionando
L4Fallo del sistemaCP(rojo)
Error o fallo en el sistemaCP
Enestado normal defuncionamiento, todoslosLEDs verdes deben
lucir; losLEDs rojosdeben estar apagados.
