Festo SMEO-4 Series User manual

Bedienungsanleitung
Elektrischer
Näherungsschalter
Typ SMEO-4(U)-...
CRSMEO-4 - ...
Operating instructions
Electric
proximity switch
Type SMEO-4(U)-...
CRSMEO-4 - ...
Einbau und Inbetriebnahme
nur von autorisiertem Fachpersonal,
gemäß Bedienungsanleitung.
Fitting and commissioning to be
carried out by qualified personnel
only in accordance with the operating
instructions.
Es bedeuten/Symbols:
Warnung
Warning, Caution
Hinweis
Note
Recycling
Recycling
Zubehör
372 616
9705c D/GB 1

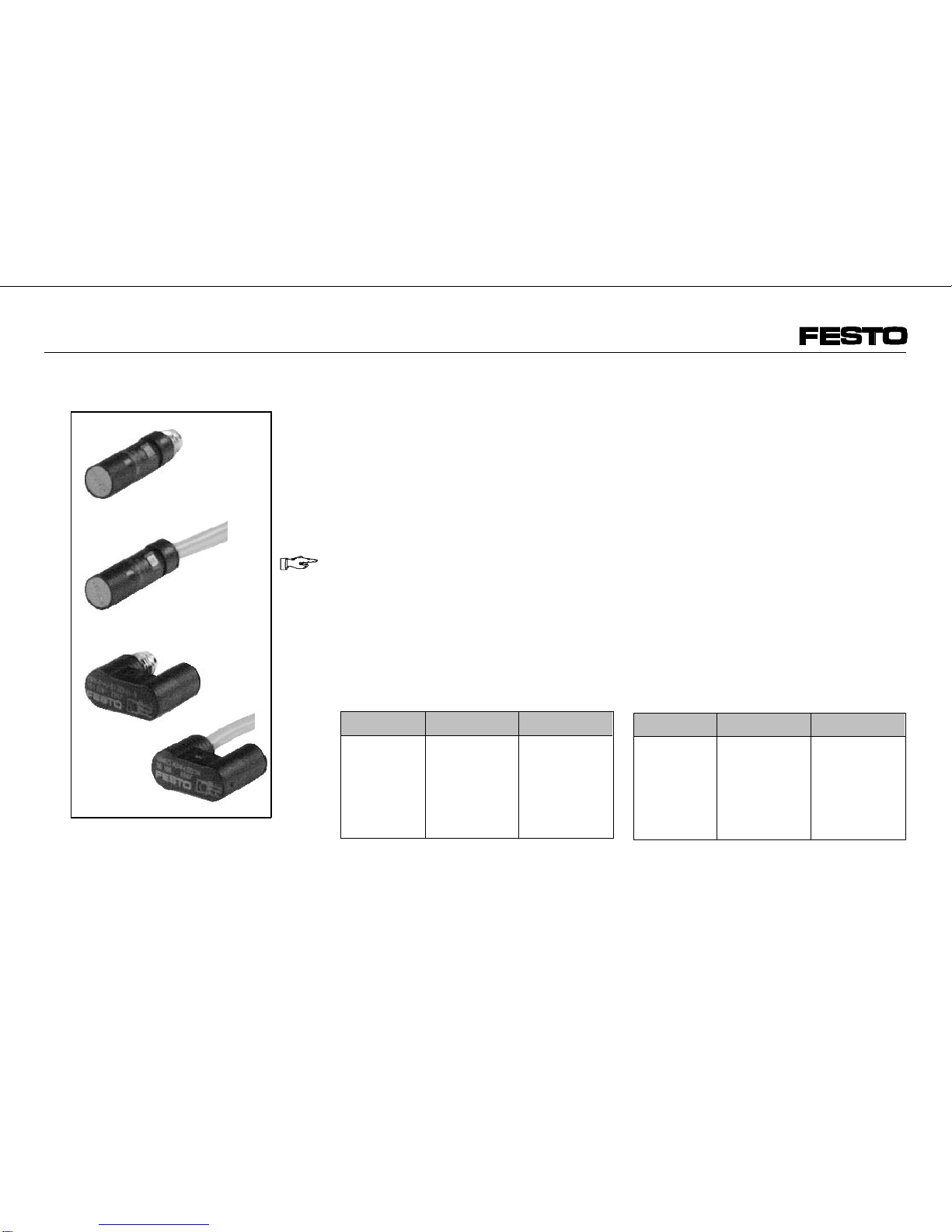

Bedienteile und Anschlüsse
Klemmbereich zur Befestigung (1)
asymmetrische Gehäuseform (2)
Anschluß für Dose mit Kabel (3)
Kabel (4)
Funktion und Anwendung
Der SMEO-4(U)-...- 230 darf ohne
Strombegrenzungswiderstand nicht zur
Ansteuerung von 230 V AC (115 V AC)
Eingangskarten von SPS-Steuerungen
verwendet werden. Die SPS-Eingangs-
kapazität bewirkt eine zu hohe Eins-
chaltleistung für die SMEO-4(U)-...
Der SMEO-4(U)-... wird in folgenden
Anwendungen eingesetzt:
Operating parts and connections
Fastening area (1)
Asymmetrical housing part (2)
Connection for socket with cable (3)
Cable (4)
Function and use
The SMEO-4(U)-...- 230 must not be
used for controlling the 230 V AC (115 V
AC) input cards of programmable logic
controllers without a current limiting re-
sistor. The PLC input capacity effects
too great a switch-on capacity for the
SMEO-4(U)-...
The SMEO-4(U)-... is used for the
following:
1
(3)
(3)
(1)
(1) (4)
(1)
(1) (2)
(2) (4)
Bild 1/Fig. 1

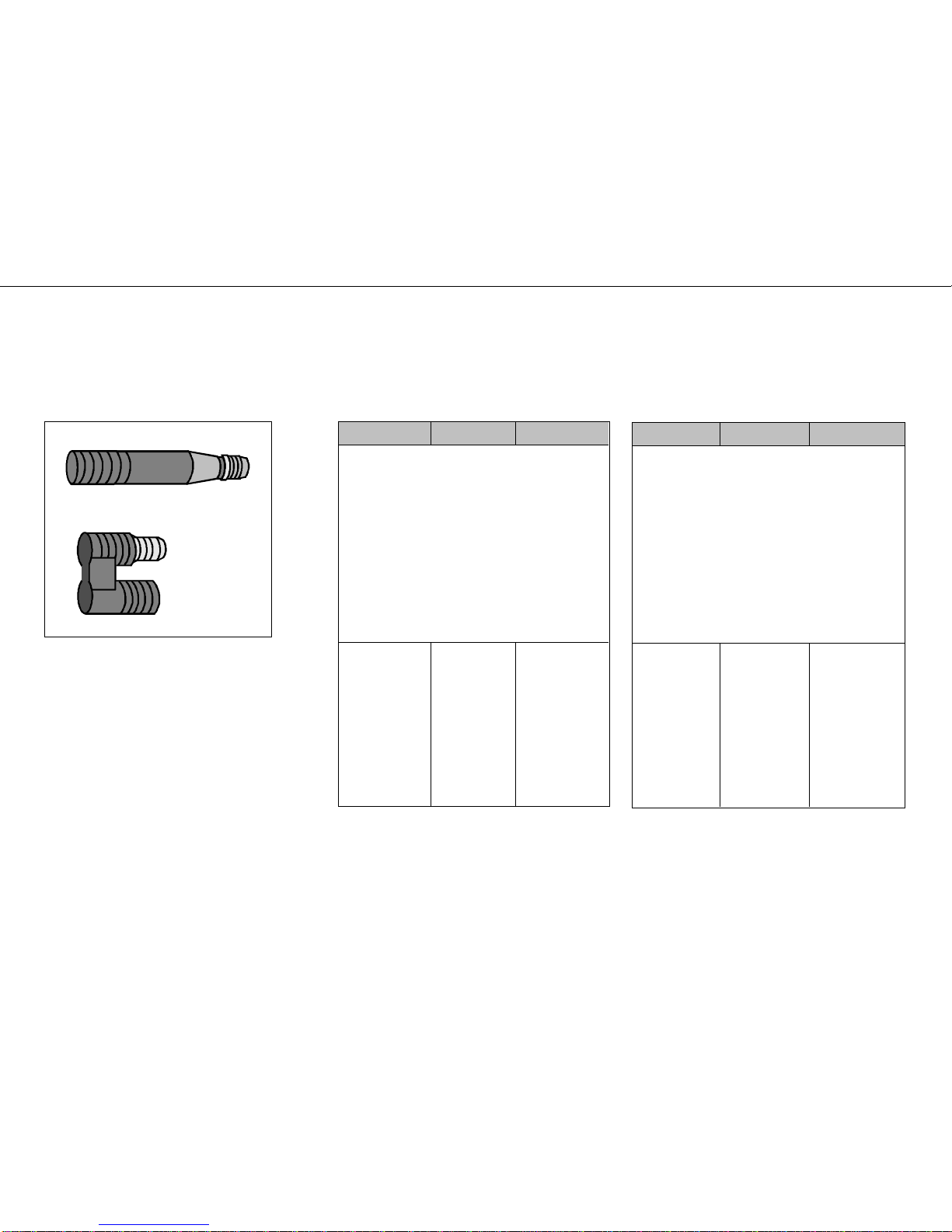

SMEO-4..- SMEO-4U-... CRSMEO-4-...
Abfrage von
Kolbenstel-
lungen an
Zylindern der
Typen
ESNU-... und
DSNU-...
Beidseitige
Endlagenab-
frage bei kurzen
Zylinderhüben
an Typen
ESNU-... und
DSNU-...
Abfrage von
Kolbenstellungen
an Zylindern im
Lebensmittelbe-
reich, im Bereich
aggressiver
Medien
Bild 2
SMEO-4..- SMEO-4U-... CRSMEO-4-..
Interrogation
of piston
positions on
cylinders of
types
ESNU-... and
DSNU-...
Interrogation of
both end
positions with
short cylinder
strokes of
types ESNU-...
and DSNU-...
Interrogation of
piston positions
on cylinders in
the food
industry, with
aggressive
media
Fig. 2
2
SMEO-4(U)-..., CRSMEO-4-...
9705c D/GB 2

Der interne Reedkontakt wird magne-
tisch betätigt und schließt einen elektris-
chen Stromkreis.
Voraussetzungen für den
Produkteinsatz
Allgemeine, stets zu beachtende Hinwei-
se für den ordnungsgemäßen und siche-
ren Einsatz des Produkts:
•Halten Sie die angegebenen Grenz-
werte ein (z.B. Kräfte, Momente,
Temperaturen, elektrische Daten).
•Berücksichtigen Sie die vorherrschen-
den Umgebungsbedingungen.
•Beachten Sie die Vorschriften der
Berufsgenossenschaft, des Techn. Ü-
berwachungsvereins, die VDE-
Bestimmungen oder entsprechende
nationale Bestimmungen.
The internal reed contact is actuated
magnetically and complets an electrical
circuit.
Safety conditions
General instructions which must always
be observed for the correct and reliable
use of this product.
•Always observe the specified limits
(e.g. forces, torques, temperatures,
electrical data).
•Please consider the prevailing
ambient conditions.
•Please observe local and national te-
chnical regulations and standards.
3
C%mbar
Bild 3/Fig. 3
9705c D/GB 3

•Entfernen Sie alle Transportvor-
kehrungen wie Schutzwachs, Folien,
Kappen und Kartonagen.
Die Entsorgung der einzelnen Werk-
stoffe in Recycling-Sammelbehälter
ist möglich.
•Verwenden Sie das Produkt im Orig-
inalzustand ohne jegliche eigenmäch-
tige Veränderung.
Einbau
mechanisch
•Verwenden Sie einen Befestigungs-
bausatz laut Zubehör.
Für die Montage am Zylinder ist die
Klemmschraube vollständig herauszu-
drehen.
•Berücksichtigen Sie, daß der Befesti-
gungsbausatz kraftschlüssig mit dem
Zylinder verbunden ist.
Durch auftretende Zugkräfte am
SME(O)-4-... kann sich der Befesti-
gungsbausatz verschieben.
•Remove all packaging such as protec-
tive wax, foils, caps and cardboard.
The individual materials can be dispo-
sed of in recycling containers.
•Use the product in its original condi-
tion without undertaking any unauth-
orized modifications.
Fitting
Mechanical
•Use a fastening kit as mentioned in
the section "Accessories".
If the SMEO-4(U)-... is to be fitted
onto the cylinder, the locking screw
must be removed completely.
•Take into account that the fastening
kit is held by friction force against the
cylinder.
The fastening kit may shift if there are
tensile forces on the SME(O)-4-... .
4
max. 0,5 Nm
SMBR-...
Bild 4/Fig. 4
SMEO-4(U)-..., CRSMEO-4-...
9705c D/GB 4

•Plazieren Sie den SMEO-4(U)-...
folgendermaßen:
•Place the SMEO-4(U)-... on the cylin-
der as follows:
Bild 6/Fig. 6
SMEO-4-... SMEO-4U-... CRSMEO-4 -..
- mitsamt dem Befestigungsbausatz
- nur im Klemmbereich befestigt
(Der Klemmbereich ist gekennzeichnet
durch eine geriffelte Oberfläche)
- bei Steckerausführungen:
mit angebauter Dose mit Kabel (Anzugs-
moment der Überwurfmutter 0,3 Nm)
- verschiebbar am Zylinder
- ohne ferromagnetische Gegenstände im
Nahbereich des SMEO-4(U)
(der abzufragende Zylinder ausgenom-
men) (siehe Bild 4)
mit dem
asymmetri-
schen Ge-
häuseteil (2)
nach oben.
(Kon-
taktver-
meidung mit
der Zylinder-
oberfläche)
im ge-
wünschten
Winkel zur
Zylinder-
außenwand
(Schwenk-
bereich ca.
90° bei
fixem
Schaltpunkt
mit dem
asymmetri-
schen
Gehäuseteil
(2) nach
oben. (Kon-
taktver-
meidung mit
der Zylinder-
oberfläche)
Bild 5
SMEO-4-... SMEO-4U-... CRSMEO-4 -...
- together with fastening kit
- fastened only in clamping area
(the clamping area is marked with a
corrugated surface)
- plug designs: with fitted socket and
cable (tightening torque of union nut
0.3 Nm)
- movable on the cylinder
- without ferro-magnetic objects in vicinity
of the SMEO-4(U)
(except for cylinder to be interrogated,
see Fig. 4)
with the
asymmetri-
cal housing
part (2)
upwards
(must not
touch the
cylinder
surface)
at the desi-
red angle to
the cylinder
outer wall
(swivel
range
approx. 90°
with fixed
switching
point)
with the
asymmetrical
housing part
(2)
upwards
(must not
touch the
cylinder
surface)
Fig. 5
9705c D/GB 5

Vermeiden Sie stromführende Kabel in
der Nähe des SMEO-4(U)-...
Dadurch verhindern Sie magnetisch in-
duzierte Fehlschaltungen.
Bei Auftreten von magnetischen Störfel-
dern (z.B. beim Schweißen):
•Schützen Sie den SMEO-4(U)... vor
Fremdbeinflussung durch ferritische
Abschirmung (z.B. mit Trafoblech).
Die Abschirmung muß außerhalb des
Nahbereichs des SMEO-4(U)-... erfol-
gen.
Avoid current-carrying cables in the vici-
nity of the SMEO-4(U)-...
In this way you can avoid magnetically
induced incorrect switching.
If magnetic fields of interference occur
(e.g. during welding):
•Protect the SMEO-4(U)... against out-
side influences with a ferritic screen-
ing (e.g. with transformer sheet steel).
The screening must not lie in the im-
mediate vicinity of the SMEO-4(U)-...
SMEO4 SMEO4
Bild 8/Fig. 8
unbedingt zu
vermeiden möglichst zu vermeiden
Kabel schräg oder
senkrecht zur Läng-
sachse des SMEO-
4(U)-...
Kabel parallel zur
Längsachse des
SMEO-4(U)-...
Kabel parallel zum
Anschlußkabel Kabel schräg oder senkrecht zum
Anschlußkabel
Bild 7
Avoid at all costs Avoid where
possible
Cables diagonal or
vertical to the longi-
tudinal axis of the
SMEO-4(U)-...
Cables parallel to
the longitudinal
axis of the SMEO-
4(U)-...
Cables parallel to
the connecting
cable
Cables diagonal or
vertical to the
connecting cable
Fig. 7
b
a
c
Bild 9/Fig. 9
SMEO-4(U)-..., CRSMEO-4-...
9705c D/GB 6

Bei Parallelanordnung von Zylindern mit
Magnetkolben:
•Plazieren Sie die SMEO-4(U)-... mö-
glichst weit auseinander.
Damit minimieren Sie die Störungs-
gefahr durch andere Magnete.
•Prüfen Sie die Abstände der Zylinde-
ranordnung je nach Einbauvariante:
Folgende Mindestabstände sind erfor-
derlich:
If cylinders with solenoid pistons are ar-
ranged parallel:
•Place the SMEO-4(U)-... switches as
far apart as possible.
In this way you can minimize the dan-
ger of interference from other so-
lenoids.
•Check the spacing of the cylinders
for each fitting arrangement.
The following minimum distances
must be observed:
X
X
1
2
Bild 11/Fig. 11
Mindestabstände
X [mm] Zylinder-Nenn-Ø
8 1012162025
Anzahl
paral-
leler
Zylinder
Vari-
ante
1
=2 38 31 33 39 43 32
>2 49 41 45 53 58 49
Vari-
ante
2
=2 42 45 46 52 55 56
>2 47 54 50 57 60 58
Bild 10
Minimum
distance X [mm] Cylinder size -Ø
8 1012162025
Num-
ber of
parallel
cylin-
ders
Vari-
ant
1
=2 38 31 33 39 43 32
>2 49 41 45 53 58 49
Vari-
ant
2
=2 42 45 46 52 55 56
>2 47 54 50 57 60 58
Fig. 10
9705c D/GB 7

elektrisch
Bei SMEO-4(U)-... mit Zweileiteran-
schluß:
•Verwenden Sie diese SMEO-4(U)-...
nur mit Last.
Sie erzeugen sonst einen Kurzschluß.
Bei Betrieb mit Gleichspannung:
•Achten Sie auf richtige Polung des
Schalters.
Sonst spricht die Leuchtdiode nicht
an.
Bei hohen induktiven oder kapazitiven
Lastspitzen:
•Verwenden Sie eine externe Schutz-
beschaltung.
Sonst ist die Funktonssicherheit ge-
fährdet.
(siehe DIN 43235)
Zur sicheren elektrischen Trennung der
Betriebsspannung:
•Verwenden Sie einen Trenntransfor-
mator nach EN 60742 mit min-
destens 4kV Isolationsfestigkeit.
Electrical
The SMEO-4(U)-... with two-wire con-
nection
•should only be used under load.
Otherwise there will be a short-circuit.
If the SMEO-4(U)-... is used with direct
current,
•please check that the switch is wired
with the correct polarity.
Otherwise the LED will not light up.
With high inductive or capacitive load pe-
aks,
•you must use an external protective
circuit.
Otherwise correct functioning cannot
be guaranteed.
(see DIN 43235)
For reliable electrical isolation of the
operating voltage:
•Use an isolating transformer as per
EN 60742 with at least 4kV isolation-
resistance.
A
BN
BK
( )
( )
Bild 12/Fig. 12
+
Bild 13/Fig. 13
SMEO-4(U)-..., CRSMEO-4-...
9705c D/GB 8

•Verkabeln Sie den SMEO-4-(U)-...
nach Plan a), b) oder c).
Bei SMEO-4(U)-... in Steckerversion:
•Drehen Sie die Zugentlastungsmut-
tern der Dosen max. mit 0,3 Nm fest.
Bei SMEO-4(U)-... in Kabelversion:
•Stellen Sie sicher, daß die Kabel fol-
gendermaßen verlegt sind:
- quetschfrei
- knickfrei
- dehnungsfrei.
Zulässige Biegeradien siehe
Technische Daten
•Wire the SMEO-4-(U)-...according to
diagram a), b) or c).
With SMEO-4(U)-... in plug version,
•tighten the strain relief nuts of the
sockets with max. 0.3 Nm.
With SMEO-4(U)-... in cable version,
•make sure that the cables are:
- not squashed
- not bent
- not stretched.
See "Technical specifications" for the
permitted bending radii.
max. 0.3 Nm
Bild 15/Fig. 15
Bild 16/Fig. 16
A
BN
BK
( )
( )
c) Kabelversion c) cable version
2leiter 2-core
BK
BN
BU
A
N.O.
a) Kabelversion a) cable version
3leiter 3-core b) Steckerversion b) plug version
Bild 14a/Fig. 14a
N.O.
B N
B U
BK
A
A
+
-
Legende für Kabel oder Dose des
Typs SIM-...
Key for cable or sockets
Type SIM-...
BK = Schwarz = Black
BN = Braun = Brown
BU = Blau = Blue
A = Last = Load
N.O. = Schließer = normal
open
Bild 14/Fig. 14
9705c D/GB 9

Inbetriebnahme
•Bestromen Sie den SMEO-4(U)-...
•Positionieren Sie den Zylinder-Kol-
ben an der Stelle, die Sie mit dem
SMEO-4 abfragen wollen.
•Verschieben Sie den SMEO-4(U)-...
folgendermaßen:
Commissioning
•Switch on the power supply to the
SMEO-4(U)-...
•Move the cylinder piston into the posi-
tion which you wish to interrogate
with the SMEO-4.
•Move the SMEO-4(U)-... as follows:
5
Bild 17/Fig. 17
Handlung Resultat/Rückmeldung
Entlang der
Zylinderachse,
- zunächst bis er
umschaltet,
- dann einige
Millimeter weiter
in die gleiche
Richtung.
erkennbar durch
- Schaltzustands-
anzeige (LED)
oder
- Messen des
Signals am Schalt-
ausgang
Für sicheres
Schalten unter
Einsatzbedingungen
Bild 18
Movement Result/response
Along the cylinder
longitudinal axis,
- at first until it
switches,
- then a few
millimetres
further in the
same direction.
Recognizable on
- switching status
display (LED) or
- measure signal at
switching output
Reliable switching
under practical
conditions
Fig. 18
1/2 1/2
Bild 19/Fig. 19
SMEO-4(U)-..., CRSMEO-4-...
9705c D/GB 10

•Drehen Sie die Klemmschraube (A)
fest:max. 0,5 Nm
•Starten Sie einen Probelauf.
•Beobachten Sie, ob der SME(O)-4
zum richtigen Zeitpunkt schaltet.
•Wiederholen Sie, falls notwendig, die
Positionierung des SME(O)-4.
Bedienung und Betrieb
•Beachten Sie folgenden Zusammen-
hang:
Je höher die Schaltfrequenz ist, bei
der der Schalter eingesetzt wird,
desto eher wird die Lebensdauer-
grenze erreicht.
•Stellen Sie sicher, daß keine Zug-
kräfte auf das Anschlußkabel des
SME(O)-4 ausgeübt werden.
•Tighten the locking screw (A) max.
0.5 Nm
•Start a test run.
•Check to see if the SME(O)-4
switches at the correct time.
•If necessary, repeat the positioning
of the SME(O)-4.
Operation
•Please note that the higher the
switching frequency, the sooner the
service life of the switch will expire.
•Make sure that there are no tensile
forces on the connecting cable of the
SME(O)-4.
max. 0,5 Nm
(A)
Bild 20/Fig. 20
6
9705c D/GB 11

Wartung und Pflege
Bei Anwendungen im Lebensmittel-
bereich:
•Reinigen Sie den CRSMEO-4-... nur
mit den üblichen Reinigungsmedien
der folgenden Tabelle:
Zubehör
Maintenance and care
If used in the food industry,
•the CRSMEO-4-... may only be
cleaned with the usual agents in the
table below.
Accessories
7
Reinigungsmedium chem. Formel
Natronlauge NaOH
Natriumhypochlorit NaOCl
Phosphorsäure H3PO4
Salpetersäure HNO3
Peressigsäure CH3CO3H
Heißdampf H2O
Bild 21
Cleaning agent Chemical symbol
Soda lye NaOH
Sodium hypochlorite NaOCl
Phosphoric acid H3PO4
Nitric acid HNO3
Per acid CH3CO3H
Superheated steam H2O
Fig. 21
Typ Dosen mit Kabel SIM-M8
Wähl-
bare
Aus-
füh-
rung
Gerade
Dose (GD) Winkeldose (WD)
2,5 m oder 5 m Kabellänge
ohne LED mit LED für
Schaltzustands-
und Betriebsanzeige
Bild 22
Type Sockets with cable SIM-M8
De-
sign
to be
se-
lected
Straight
socket (GD) Angled socket (WD)
2.5 m or 5 m cable length
Without LED With LED for
switching status
and operat. display
Fig. 22
8
SMEO-4(U)-..., CRSMEO-4-...
9705c D/GB 12

9Befestigungsbausatz
Technische Daten
Allgem. Daten: SMEO-4-...
Fastening kit
Technical specifications
General Specifications: SMEO-4-...
Typ geeignet für Festo
Zylindertypen
SMBR-... ESNU-..., DSNU-...
CRSMBR-... CRDSNU-...
CRSMB-... CRDNG-...
Bild 23
Type Suitable for Festo
cylinder types
SMBR-... ESNU-..., DSNU-...
CRSMBR-... CRDSNU-...
CRSMB-... CRDNG-...
Fig. 23
10
Bauart magnetisch betätigter
Reedkontakt
Einbaulage am Zylinderrohr
anliegend
Befestigungsart mit Befestigungsbau-
satz (siehe Zubehör)
Schutzart IP 67 (nach DIN VDE 470
bei richtig montierter Dose
mit Kabel)
Werkstoffe
(Befestigungs-
bausatz)
SMBR-: POM, Messing, St
CRSMBR-...: PP, St
CRSMB-...: St
zul. Kabel-
Biegeradius 13 mm (statisch)
Bild 24
Design Magnetically actuated
reed contact
Fitting
position Lying against the cylinder barrel
Fastening type With fastening kit (see
Accessories)
Protection class IP 67 (as per DIN VDE
470 with correctly fitted
socket and cable)
Materials
(Fastening kit) SMBR-...: POM, Brass, St CRSMBR-...: PP, St
CRSMB-...: St
Permitted ben-
ding radius of
cable
13 mm (static)
Fig. 24
9705c D/GB 13

Produktspezifische Daten
Typ SMEO-4..-... CRSMEO-4 -...
K-LED-230 ..U-K-LED-230 ..U-K-LED-24 ..U-S-LED-24 B K-LED-24 B S-LED-24 B ...K-LED-24
Teile-Nr. 15 709 150 011 36 198 151 526 164 595 150 849 161 775
Gehäuseform gerade 2x gewinkelt (U-Form) gerade
zul. Betriebsspannung AC/DC 12 ... 230* V AC/DC 12 ... 27 V AC/DC 12 ... 30 V
Spannungsabfall am
Näherungsschalter max. 4 V ohne
max. zul. Schaltstrom 500 mA (ohmsche Last; unter Berücksichtigung der max. Schaltleistung und der zul. Betriebsspannung)
Gebrauchskategorie
ohmsche Last (AC12 / DC12)
induktive Last (AC14 / DC13)
bei AC 230 V bei DC 230 V
0,04 A** 0,04 A**
0,024 A** 0,04 A**
max. Schaltleistung 10 W (ohmsche Last)
max. Schaltfrequenz 500 Hz 800 Hz
max. Schaltzeit 2 ms 0,5 ms
zul. Temperaturbereich -20 ... +60° C
CE-Konformität:
- elektromagn. Verträglichkeit Störfestigkeit geprüft nach DIN EN 50082-2 Störaussendung geprüft nach DIN EN 50081-1
- Niederspannungsrichtlinie gemäß 73/23/EWG
Werkstoffe POM, PC,
PVC PC, PVC PC, PVC PC, Messing (verchromt) PP, PVC PP, Ms (verchromt) PP, TPE-O
*) Bemessungsbetriebsspannung **) Bemessungsbetriebsstrom
Bild 25
SMEO-4(U)-..., CRSMEO-4-...
9705c D/GB 14

Product specifications
Type SMEO-4..-... CRSMEO-4 -...
K-LED-230 ..U-K-LED-230 ..U-K-LED-24 ..U-S-LED-24B K-LED-24 B S-LED-24B ...K-LED-24
Part no. 15 709 150 011 36 198 151 526 164 595 150 849 161 775
Housing straight 2x angled (U-shape) straight
Perm. operating voltage AC/DC 12...230* V AC/DC 12 ... 27 V AC/DC 12 ... 30 V
Voltage drop at
proximity switch max. 4 V None
Permitted switching current max. 500 mA (ohmic load; with regard to the max. switching capacity and the perm. operating voltage)
Service classification
ohmic load (AC12/DC12)
inductive load (AC14/DC13)
bei AC 230 V bei DC 230 V
0,04 A** 0,04 A**
0,024 A** 0,04 A**
Max. switching output 10 W (ohmic load)
Max. switching frequency 500 Hz 800 Hz
Max. switching time 2 ms 0,5 ms
Permitted temperature range -20 ... +60° C
CE-compliance
- electromag. compatibility Immunity to interference as per DIN EN 50082-2 Interference emission as per DIN EN 50081-1
- low voltage regulation according to 73/23/EWG
Materials POM, PC,
PVC PC, PVC PC, PVC PC, Brass (chromium-
plated)
PP, PVC PP, Brass
(chromium-
plated)
PP, TPE-O
*) Design operating voltage **) Design operating current
Fig. 25
9705c D/GB 15

Postfach 6040
D-73726 Esslingen
Telefon (++49)(0)711/347-0
Quelltext: deutsch
Version: 9705c
Alle Rechte, auch der Übersetzung, vor-
behalten. Kein Teil des Werkes darf in
irgendeiner Form (Druck, Kopie, Micro-
film oder einem anderen Verfahren)
ohne schriftliche Genehmigung der Fes-
to KG reproduziert oder unter Verwen-
dung elektronischer Systeme verarbei-
tet, vervielfältigt oder verbreitet werden.
Änderungen vorbehalten
All rights reserved, including translation
rights. No part of this publication may be
reproduced or transmitted in any form or
by any means, electronic, mechanical,
photocopying or otherwise, without the
prior written permission of Festo KG.
We reserve the right to make altera-
tions.
Störung mögliche Ursache Abhilfe
(CR)SMEO-4(U)-...
reagiert zu früh/zu spät Störungseinflüsse (Fremdfelder),
parallele Zylinderabstände
zu gering
SMEO-4(U)-... abschirmen,
Zylinderabstände vergrößern
(CR)SMEO-4(U)-...
reagiert nicht Kabelbruch
Ausfall der Schaltspannung
SMEO-4(U)-... K ersetzen
SMEO-4(U)-...S an neuer
’Dose mit Kabel’ anschließen
Spannungsquelle prüfen
Bild 26
11 Störungsbeseitigung
Eliminating faults
Fault Possible cause Remedy
(CR)SMEO-4(U)-...
reacts
too soon/too late
Interference influences
(other magnetic fields),
distance between parallel
cylinders too small
Screen the SMEO-4(U)-...,
Increase distance between
cylinders
(CR)SMEO-4(U)-...
does not react Cable fracture
Voltage failure
Replace SMEO-4(U)-... K,
connect SMEO-4(U)-...S to
new socket with cable
Check voltage supply
Fig. 26
9705c D/GB 16
