Finnlo Design Line series User manual

1. Sicherheitshinweise
2. Allgemeines
2.1 Verpackung
2.2 Entsorgung
2.3 Symbolerklärung
3. Montage
3.1 Checkliste
3.2 Montageschritte
4. Pflege und Wartung
5. Explosionszeichnung
6. Teileliste
7. Garantie
8. Service-Hotline &
Ersatzteilbestellformular
1. Safety instructions 02
2. General 03
2.1 Packaging 03
2.2 Disposal 03
2.3 Explanation of symbols 03
3. Assembly 04
3.1 Check list 04
3.2 Assembly Steps 05
4. Care and Maintenance 08
5. Explosion drawing 08
6. Parts list 09
7. Warranty (Germany only) 10
8. - 11
Inhaltsverzeichnis Index Seite/Page
01

WICHTIG!
 Max. Belastbarkeit 300 kg.
 Die Flachbank darf nur für seinen bestimmungsgemäßen
Zweck verwendet werden!
 Jegliche andere Verwendung ist unzulässig und
möglicherweise gefährlich. Der Importeur kann nicht
für Schäden verantwortlich gemacht werden, die durch nicht
bestimungsgemäßen Gebrauch verursacht werden.
Um Verletzungen und/oder Unfälle zu vermeiden,
lesen und befolgen Sie bitte diese einfachen Regeln:
1. Erlauben Sie Kindern nicht, mit dem Gerät oder in dessen
Nähe zu spielen.
2. Überprüfen Sie regelmäßig, ob alle Schrauben, Muttern,
fest angezogen sind.
3. Tauschen Sie defekte Teile sofort aus und nutzen Sie das
Gerät bis zur Instandsetzung nicht. Achten Sie auch auf
eventuelle Materialermüdungen.
4. Stellen Sie das Gerät auf einen festen und
ebenen Untergrund.
5. Trainieren Sie nicht unmittelbar vor bzw. nach den
Mahlzeiten.
6. Lassen Sie sich vor Beginn eines Fitness-Trainings immer
zuerst von einem Arzt untersuchen.
7. Trainingsgeräte sind auf keinen Fall als Spielgeräte zu
verwenden.
8. Achten Sie darauf, dass sich nicht Dritte in der Nähe des
Gerätes befinden, da weitere Personen während des Trai-
nings verletzt werden könnten.
9. Das Trainingsgerät darf nicht in feuchten Räumen (Bad)
oder auf dem Balkon aufgestellt werden.
IMPORTANT!
 Max. user weight is 300 kg.
 The Flat bench should be used only for its intended purpose.
 Any other use of the item is prohibited and maybe
dangerous. The importeur cannot be held liable for
damage or injury caused by improper use of the
equipment.
To prevent injury and / or accident, please read and
follow these simple rules:
1. Do not allow children to play on or near the equipment.
2. Regularly check that all screws, nuts, handles and pedals
are tightly secured.
3. Promptly replace all defective parts and do not use the
equipment until it is repaired. Watch for any
material fatigue.
4. Set up the equipment on a solid and flat surface.
5. Do not exersice immediately before or after meals.
6. Before starting any fitness training, let yourself
examined by a physician.
7. Training equipment must never be used as toys.
8. Make certain that other persons are not in the area
during
your exercise because other persons may be injured.
9. It is not allowed to place the item in rooms with high
humidity (bathroom) or on the balcony.
1. Sicherheitshinweise 1. Safety instructions
02

Das Gerät entspricht den Anforderungen der DIN EN 957-
1/4. Bei unsachgemäßem Gebrauch dieses Gerätes (z.
B. übermäßigem Training, falsche Einstellungen, etc.) sind
Gesundheitsschäden nicht auszuschließen.
Vor Beginn des Trainings sollte eine allgemeine Untersuchung
von Ihrem Arzt durchgeführt werden, um eventuelle vorhandene
Gesundheitsrisiken auszuschließen.
2.1 Verpackung
Die Verpackung besteht aus umweltfreundlichen und wieder
verwertbaren Materialien:
 Außenverpackung aus Pappe
 Formteile aus geschäumtem, FCKW-freiem Polystyrol (PS)
 Folien und Beutel aus Polyethylen (PE)
 Spannbänder aus Polypropylen (PP)
2.2 Entsorgung
Dieses Produkt darf am Ende seiner Lebensdauer nicht über
den normalen Haushaltsabfall entsorgt werden, sondern muss
an einem Sammelpunkt für das Recycling abgegeben werden.
Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwert-
bar. Mit der Wiederverwendung, der stofflichen Verwertung
oder anderen Formen der Verwertung von Altgeräten leisten
Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.
Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige
Entsorgungsstelle.
The equipment complies with the requirements of DIN EN 957-
1/4. Damage to health cannot be ruled out if this equipment is
not used as intended (for example, excessive training, incorrect
settings, etc.).
Before starting your training, you should have a
complete physical examination by your physician,
in order to rule out any existing health risks.
2.1 Packaging
Environmentally compatible and recyclable materials:
 External packaging made of cardboard
 Molded parts made of foam CFS-free polystyrol (PS)
 Sheeting and bags made of polyethylene (PE)
 Wrapping straps made of polypropylene (PP)
2.2 Disposal
Please be sure to keep the packing for the event of
repairs / warranty matters. The equipment should not be
disposed of in the household rubbish!
2. Allgemeines 2. General
03

Um den Zusammenbau der Trainingsbank für Sie so einfach
wie möglich zu gestalten, haben wir die wichtigsten Teile bereits
vormontiert. Bevor Sie das Gerät zusammenbauen, sollten Sie
bitte diese Aufbauanleitung sorgfältig lesen und danach Schritt
für Schritt, wie beschrieben, fortfahren.
Packungsinhalt
 Entnehmen Sie alle Einzelteile und legen Sie diese
nebeneinander auf den Boden.
 Stellen Sie den Hauptrahmen auf eine
bodenschonende Unterlage, da ohne
montierte Standfüße Ihr Boden beschädigt/
verkratzt werden könnte.
Diese Unterlage sollte flach und nicht
zu dick sein, sodass der Rahmen einen
stabilen Stand hat.
3.1 Checkliste
In order to make assembly of the Bench as easy as possible
for you, we have preassembled the most important parts.
Before you assemble the equipment, please read these instruc-
tions carefully and then continue step by step as described
Contents of packaging
 Unpack all individual parts and place them alongside
each other on the floor.
 Place the main frame on a pad protecting the floor,
because without its assembled base feet it can
damage / scratch your floor. The pad should be
flat and not too thick, so that the frame has a
stable stand.
3.1 Check list
3. Aufbau 3. Assembly
04

3.2 Montageschritte / Assembly steps

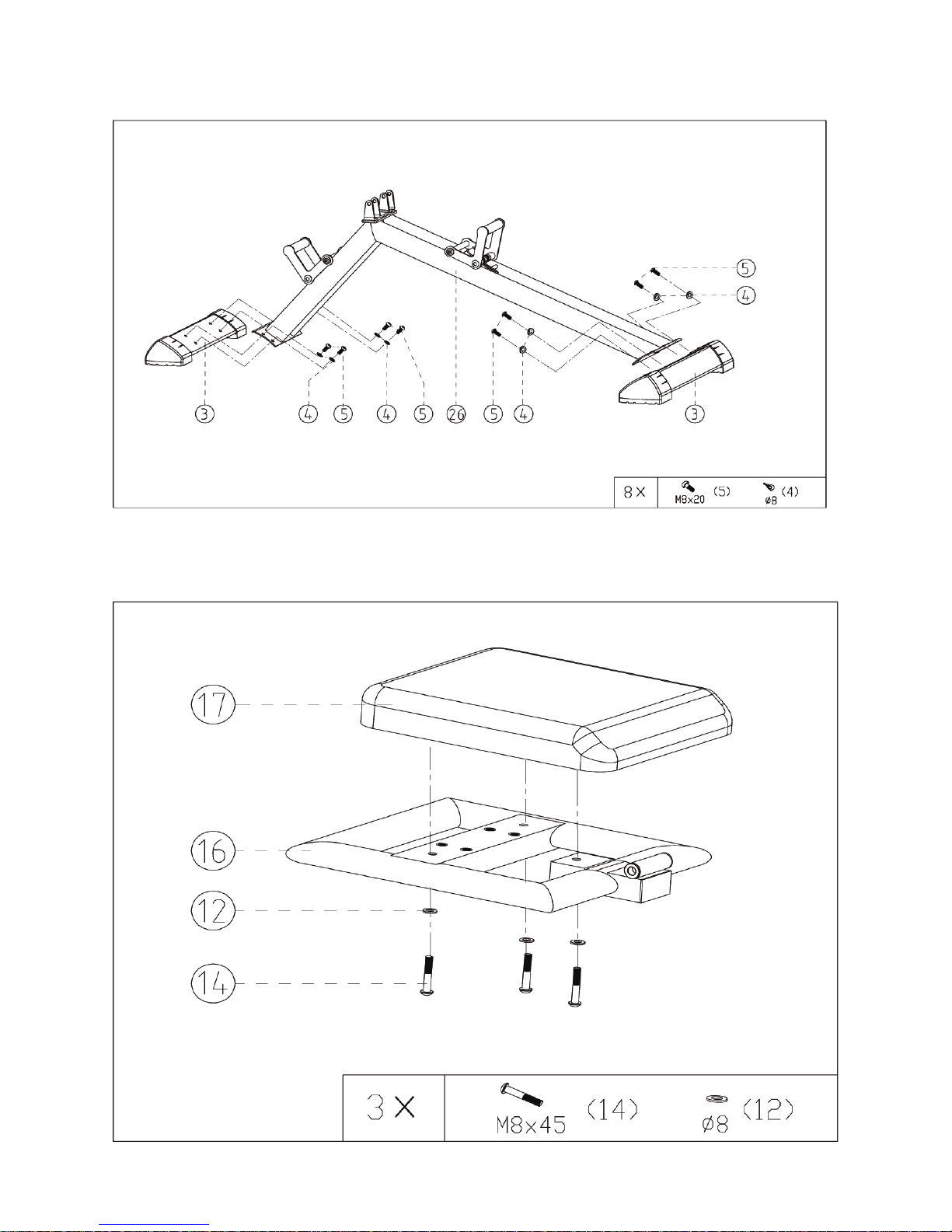

Schritt / Step 1
05
Schritt / Step 2

06

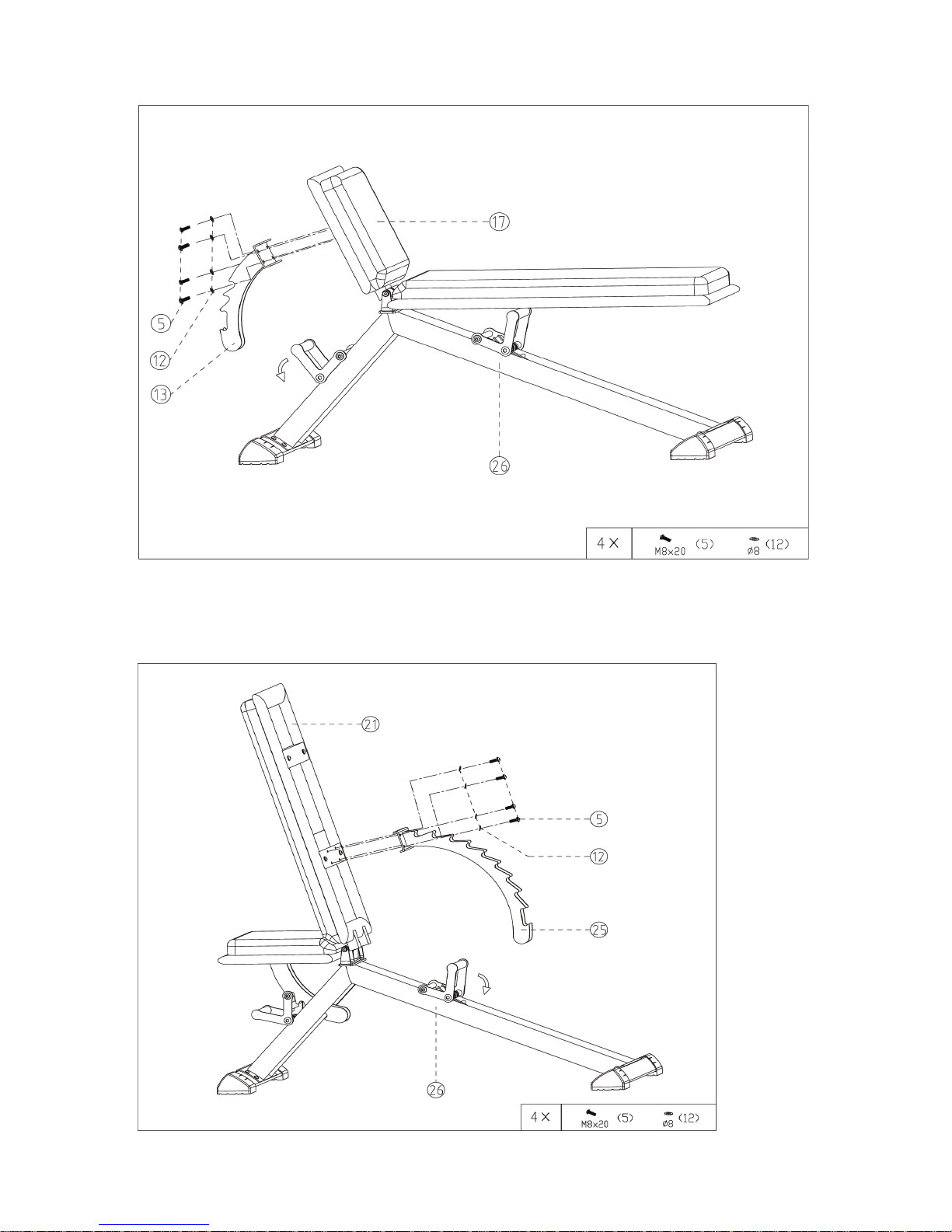

Schritt / Step 3
Schritt / Step 4

07
Schritt / Step 5
Schritt / Step 6

08
Wartung
 Kontrollieren Sie regelmäßig alle Geräteteile und den
festen Sitz aller Schrauben und Verbindungen
 Tauschen Sie defekte Teile über unseren Kunden-
service sofort aus. Das Gerät darf dann bis zur
Instandsetzung nicht verwendet werden.
Pflege
 Zur Reinigung verwenden Sie bitte nur ein feuchtes
Tuch ohne scharfe Reinigungsmittel.
 Bauteile, welche mit Schweiß in Kontakt kommen, brau-
chen nur mit einem feuchten Tuch gereinigt werden.
Maintenance
 Regularly inspect all parts of the equipment and the
secure seating of all screws and connections.
 Promptly replace any defective parts through our
customer service. Until it is repaired, the equipment
must not be used.
Care
 When cleaning, use only a moist cloth and avoid harsh
cleaning agents.
 Components that come into contact with perspiration,
need cleaning only with a damp cloth.
4. Pflege und Wartung 4. Care and Maintenance
5. Explosionszeichnung/ Explosiondrawing

6. Teileliste / Parts list
Position Bezeichnung Description Abmessung/Dimension Menge/Quantity
3886 -1L Fußkappe, links Foot cap, left side 2
-1R Fußkappe, rechts Foot cap, right side 2
-2 Kreuzschlitzschraube Cross head screw ST4.2x25 4
-3 Standfuß Foot tubing 2
-4 Unterlegscheibe, gebogen Washer, curved Ø8 8
-5 Innensechskantschraube Allen screw M8x20 20
-6 Innensechskantschraube Allen screw M12x155 2
-7 Unterlegscheibe Washer Ø12 2
-8 Selbstsichernde Mutter Safety nut M12 2
-9* Feder Spring 2
-10 Arretierung Fixation 2
-11 Breite Unterlegscheibe Big Washer Ø8 4
-12 Unterlegscheibe Washer Ø8 15
-13 Neigunsverstellelement für Sitzpolster Incline adjustment frame for seat cushion 1
-14 Innensechskantschraube Allen screw M8x45 7
-15 Buchse Bushing Ø22xØ10.2 6
-16 Sitzpolsterrahmen Seat frame 1
-17* Sitzpolster Seat cushion 1
-18 Endkappe End cap 60x30 1
-19 Sechskantschraube Hex head screw M10x185 1
-20 Endkappe End cap 30x30 2
-21* Rückenpolster Backrest cushion 1
-22 Hutmutter Head nut M10 1
-23 Unterlegscheibe Washer Ø10 1
-24 Rahmen für Rückenpolster Backrest frame 1
-25 Neigunsverstellelement für Rückenpolster Incline adjustment frame for backrest cushion 1
-26 Hauptrahmen Main frame 1
-27 Federring Spring washer Ø8 4
-28 Bolzen Supporting axle Ø16 2
Bei den mit * versehenen Teilenummern handelt es sich um
Verschleißteile, die einer natürlichen Abnutzung unterliegen und
ggf. nach intensivem oder längerem Gebrauch ausgetauscht
werden müssen. In diesem Falle wenden Sie sich bitte an den
Finnlo – Kundenservice. Hier können die Teile gegen Berechnung
angefordert werden.
The part numbers with an * are wear and tear parts, which
are subject to natural wear and which must be replaced after
intensive or long-term use. In this case, please contact Finnlo
Customer Service. You can request the parts and be charged
for them.
09

7. Garantiebedingungen / Warranty (Germany only)
Für unsere Geräte leisten wir Garantie gemäß nachstehenden Bedingungen:
1) Wir beheben unentgeltlich nach Maßgabe der folgenden Bedingungen (Nummern 2-5) Schäden oder Mängel am Gerät, die
nachweislich auf einem Fabrikationsfehler beruhen, wenn sie uns unverzüglich nach Feststellung gemeldet werden. Es gelten
folgende Garantiezeiten:
 Private Nutzung: 36 Monate
 Semiprofessionelle Nutzung: z.B. in Hotels, Rehaeinrichtungen, Wellnesscenter oder vergleichbaren Einrichtungen,
gilt eine Garantiezeit von 12 Monaten.
 Professionelle Nutzung: z.B. in Fitnessstudios besteht kein Garantieanspruch.
Die Garantie erstreckt sich nicht auf leicht zerbrechliche Teile, wie z. B. Glas oder Kunststoff. Eine Garantiepflicht wird nicht
ausgelöst: durch geringfügige Abweichungen von der Soll- Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Gerätes
unerheblich sind, durch Schäden aus chemischen und elektrochemischen Einwirkungen, von Wasser sowie allgemein durch
Schäden höherer Gewalt.
2) Die Garantieleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich instand
gesetzt oder durch einwandfreie Teile ersetzt werden. Die Kosten für Material und Arbeitszeit werden von uns
getragen. Instandsetzungen am Aufstellungsort können nicht verlangt werden. Der Kaufbeleg mit Kauf- und/ oder Lieferdatum ist
vorzulegen. Ersetzte Teile gehen in unser Eigentum über.
3) Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen vorgenommen werden, die hierzu von uns nicht
ermächtigt sind oder wenn unsere Geräte mit Ergänzungs- oder Zubehörteilen versehen werden, die nicht auf unsere Geräte
abgestimmt sind, ferner wenn das Gerät durch den Einfluss höherer Gewalt oder durch Umwelteinflüsse beschädigt oder zerstört
ist, bei Schäden, die durch unsachgemäße Behandlung – insbesondere Nichtbeachtung der Betriebsanleitung – oder Wartung
aufgetreten sind oder falls das Gerät mechanische Beschädigungen irgendwelcher Art aufweist. Der Kundendienst kann Sie nach
telefonischer Rücksprache zur Reparatur bzw. zum Tausch von Teilen, welche Sie zugesandt bekommen, ermächtigen. In diesem
Fall erlischt der Garantieanspruch selbstverständlich nicht.
4) Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch setzen sie eine neue
Garantiefrist in Lauf.
5) Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden, sind
– soweit eine Haftung nicht zwingend gesetzlich angeordnet ist – ausgeschlossen.
6) Unsere Garantiebedingungen, die Voraussetzungen und Umfang unserer Garantieleistungen beinhalten, lassen die vertraglichen
Gewährleistungsverpflichtungen des Verkäufers unberührt.
7) Verschleißteile, welche in der Teileliste als diese ausgewiesen werden, unterliegen nicht den Garantiebedingungen.
Importeur
Hammer Sport AG
Von Liebig Str. 21
89231 Neu-Ulm
10

Tel.: [phone] oder -68
Fax: [phone]
Montag bis Donnerstag von 09.00 Uhr bis 16.00 Uhr
Freitag von 09.00 Uhr bis 14.00 Uhr
E-Mail: [email protected]
8. Service-Hotline und Ersatzteilbestellformular
Um Ihnen optimal helfen zu können, halten Sie bitte
Artikel-Nummer, Seriennummer, Explosionszeichnung und
Teileliste bereit.
An
Hammer Sport AG
Abt. Kundendienst
Von-Liebig-Str. 21
89231 Neu-Ulm Ort: ................................... Datum: ...................................
Ersatzteilbestellung
(Bitte in Druckbuchstaben ausfüllen!)
Kaufdatum: ................................... Gekauft bei Firma: .......................................................
(Garantieansprüche nur in Verbindung mit einer Kopie des Kaufbeleges!)
Bitte liefern Sie mir folgende Ersatzteile (Bitte leserlich schreiben!):
Position Bezeichnung Stückzahl Bestellgrund
SERVICE-HOTLINE
11

Käufer:
(Name, Vorname)
(Strasse, Hausnr.)
(PLZ, Wohnort)
(Telefon, Fax)
(E-Mail-Adresse)
Lieferadresse: (wenn abweichend von Käuferadresse)
(Firma)
(Ansprechpartner)
(Strasse, Hausnr.)
(PLZ, Wohnort)
(Telefon, Fax)
(E-Mail-Adresse)
Art.-Nr.:3886 DS Schrägbank
Serien Nr.:
