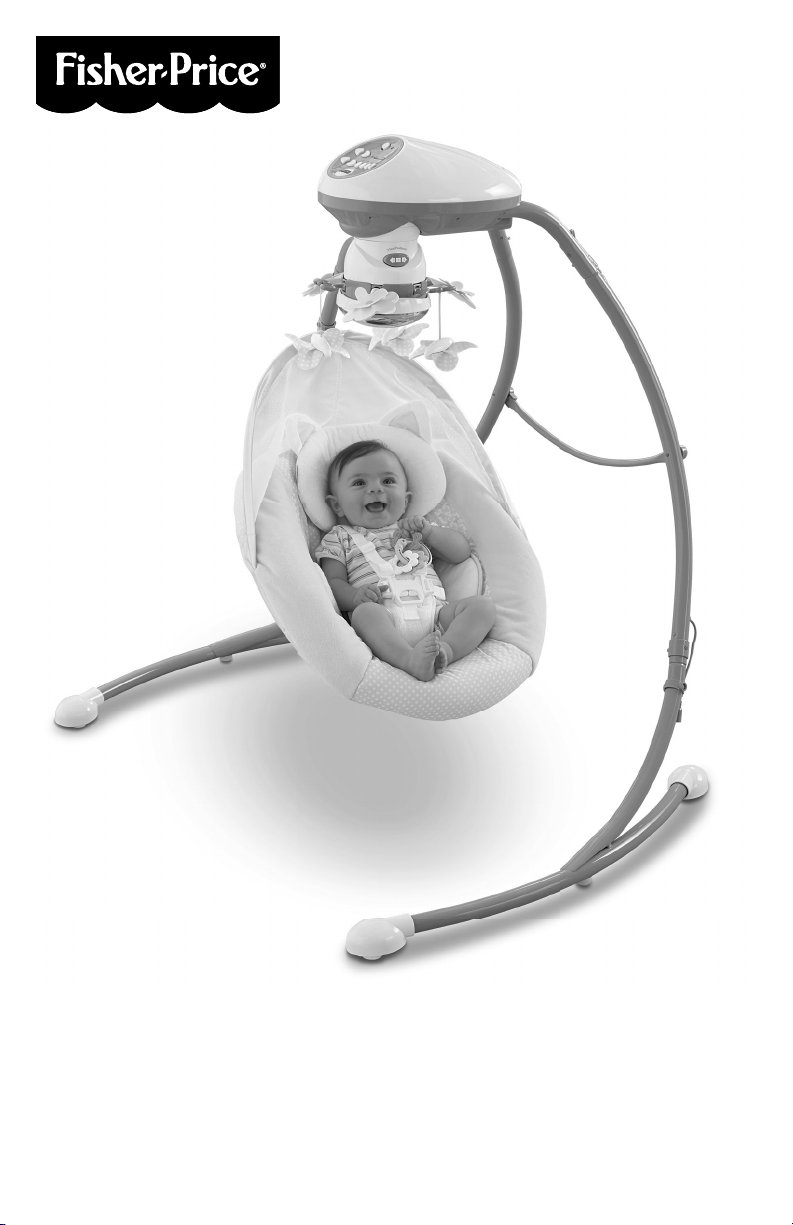

Fisher-Price BGB32 User manual

1
BGB32
fisher-price.ca
IMPORTANT! Please keep these instructions for future reference.
Please read these instructions before assembly and use of this product.
IMPORTANT! Conserver ce mode d’emploi pour s’y référer en cas de besoin.
Lire attentivement ce mode d’emploi avant d’assembler et d’utiliser le produit.

2
WARNING
AVERTISSEMENT
Prevent death: Keep seat fully reclined until child is at least 4 months old
AND can hold head up without help. Young infants have limited head and neck
control. If seat is too upright, infant’s head can drop forward and compress
the airway, resulting in DEATH.
Prevent serious injury or death from falls or strangling in the
restraint system:
• Always use the restraint system.
• Discontinue use when an active child attempts to climb out.
• This product is not intended to replace a crib or bassinet for prolonged
periods of sleep.
• Never leave child unattended.
Prévenir la mort : Le siège doit être complètement incliné jusqu’à ce que
l’enfant ait au moins 4 mois ET puisse se tenir la tête droite sans aide. Les
bébés ne parviennent pas à contrôler les muscles de la tête et du cou. Si le
siège est trop redressé, la tête de l’enfant peut pencher vers l’avant, obstruer
les voies respiratoires et causer la MORT.
Prévenir les blessures graves ou mortelles dues aux chutes et
l’étranglement par le système de retenue :
• Toujours utiliser le système de retenue.
• Cesser toute utilisation lorsque l’enfant essaie de sortir du produit.
• Ce produit n’est pas conçu pour remplacer un lit d’enfant ou un berceau
pour de longues périodes de sommeil.
• Ne jamais laisser l’enfant sans surveillance.
Consumer Information
Renseignements pour les consommateurs
Note: This product comes with replacement warning labels which you can apply over the
factory applied warning label if English is not your primary language. Select the warning
label with the appropriate language for you.
Remarque : Des étiquettes d’avertissement sont fournies avec le produit afin de
pouvoir remplacer celle apposée en usine si l’anglais n’est pas la langue de l’utilisateur.
Sélectionner l’étiquette rédigée dans la langue de son choix.

3
IMPORTANT! Maximum Weight Limit: 25 lb (11,3 kg). If your child weighs less than
25 lb (11,3 kg), but is really active and appears to be able to climb out of the swing,
immediately discontinue its use.
•Adult assembly is required.
•Tools needed for assembly: Allen Wrench (included) and Phillips screwdriver (not included).

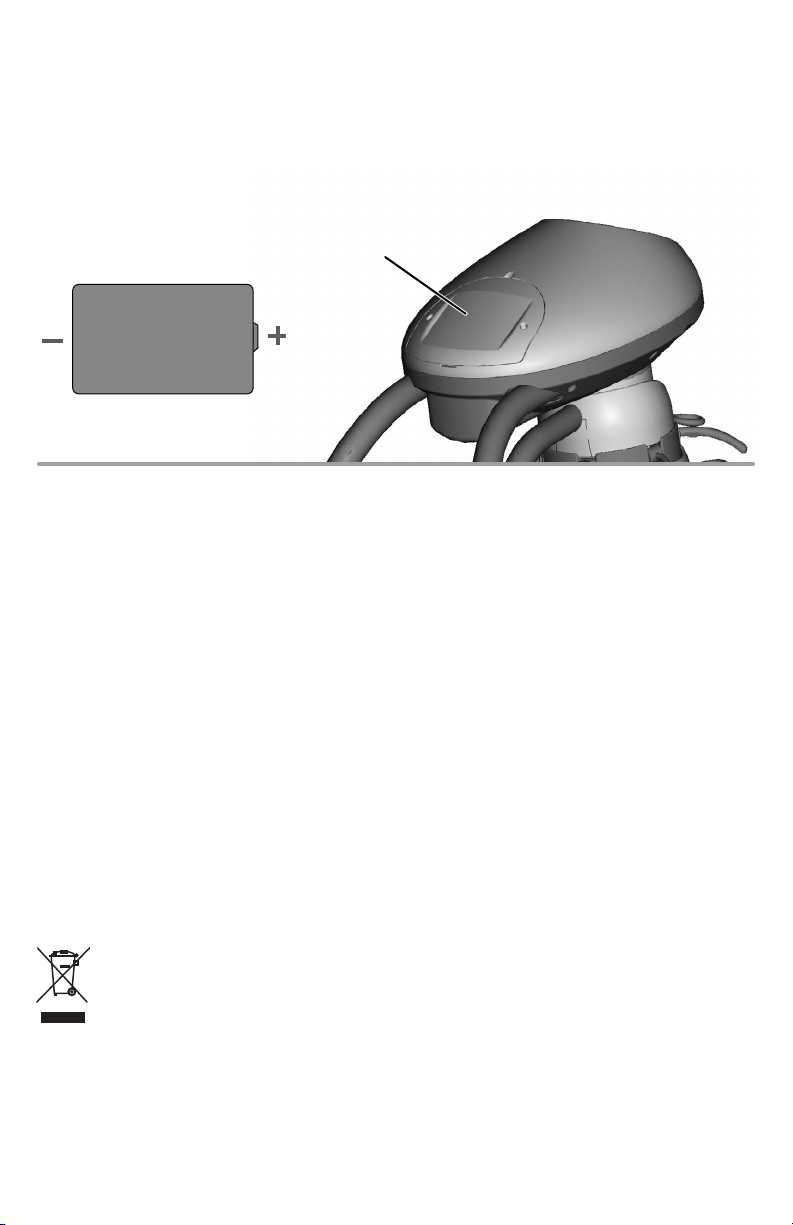

•Requires four D (LR20) alkaline batteries for operation (not included).
•Requires an AC adaptor (input 120 - 240 VAC, 50 - 60Hz, with an output of 6 VDC) for
operation (included).
•Always use the swing where there is adequate ventilation. To prevent overheating,
keep the swing away from heat sources such as radiators, heat registers, direct sunlight,
stoves, amplifiers, or other appliances which produce heat.
•Never use extension cords with the AC adaptor.
•Never use the swing near water (ie.: bathtub, sink, laundry tub or wet basement, etc.).
•Do not connect to more than the recommended number of power supplies.
•The product must only be used with the recommended AC adaptor.
•The AC adaptor is not a toy.
•Disconnect the AC adaptor from the swing before cleaning.
•Product features and decorations may vary from photographs.
IMPORTANT! Poids maximal : 11,3 kg (25 lb). Si l’enfant pèse moins de 11,3 kg (25 lb)
mais est très actif et semble capable de sortir de la balancelle tout seul, en cesser
l’utilisation immédiatement.
•Doit être assemblé par un adulte.
•Outils requis pour l’assemblage : clé hexagonale (fournie) et tournevis cruciforme
(non fourni).
•Fonctionne avec quatre piles alcalines D (LR20), non fournies.
•Fonctionne avec un adaptateur c.a. (entrée de 120-240 V c.a., 50-60 Hz, sortie de
6 V c.c.), fourni.
•Toujours utiliser la balancelle dans un endroit suffisamment aéré. Pour éviter toute
surchauffe, tenir la balancelle éloignée des sources de chaleur telles que les radiateurs, les
grilles d’air chaud, la lumière directe du soleil, les cuisinières, les amplificateurs et autres
appareils qui produisent de la chaleur.
•Ne jamais brancher l’adaptateur c.a. sur une rallonge électrique.
•Ne jamais utiliser la balancelle près de l’eau (par exemple près d’une baignoire, d’un évier,
d’un bac à lessive ou dans un sous-sol mouillé, etc.).
•Ne pas utiliser d’autres sources d’alimentation que celles recommandées.
•Ce produit doit être utilisé seulement avec l’adaptateur c.a. recommandé.
•L’adaptateur c.a. n’est pas un jouet.
•Débrancher l’adaptateur c.a. avant de nettoyer le produit.
• Les caractéristiques et les décorations du produit peuvent varier par rapport aux illustrations.
Consumer Information
Renseignements pour les consommateurs

4
Parts Pièces
M5 x 40 mm Bolt - 4
Boulon M5 de 40 mm – 4
All fasteners show actual size. Tighten and loosen the screws and bolts with the
enclosed Allen wrench or a Phillips screwdriver.
Éléments de fixation à taille réelle. Serrer et desserrer les vis et les boulons
à l’aide de la clé hexagonale fournie ou d’un tournevis cruciforme.
#8 x ¾" (1,9 cm) Screw - 8
Vis nº 8 de 1,9 cm – 8
Motorized Frame
Boîtier motorisé
AC Adaptor
Adaptateur c.a. Allen Wrench Clé hexagonale Lower Seat Tube Tube inférieur du siège
Toy
Jouet
Canopy Stay
Tige de fixation
4 Feet
4 pieds
Body Support
Support pour bébé
Seat with Restraint System
Siège avec système de retenue
2 Side Rails
2 montants latéraux
Pad with Headrest
Coussin avec appuie-tête
2 Lower Legs
2 pattes inférieures
2 Upper Legs
2 pattes supérieures
Mobile Dome
Dôme du mobile

5
Assembly Assemblage
IMPORTANT! Before each use or assembly, inspect this product for damaged hardware, loose
joints, missing parts or sharp edges. DO NOT use if any parts are missing or broken. Contact
Fisher-Price®for replacement parts and instructions if needed. Never substitute parts.
IMPORTANT! Avant l’assemblage et avant chaque utilisation, vérifier qu’aucune pièce
n’est endommagée ou manquante, que les fixations sont bien serrées et qu’aucun bord
n’est tranchant. NE PAS utiliser le produit si des pièces manquent ou sont endommagées.
Communiquer avec Fisher-Price pour obtenir des pièces de rechange et des instructions au
besoin. N’utiliser que des pièces du fabricant.
1
2
•Fit the tabs on the mobile dome into the slots in the motorized frame.
•Push near each tab to “snap” the mobile dome into place.
•Insérer les languettes du dôme du mobile dans les fentes du boîtier motorisé.
•Appuyer près de chaque languette pour bien enclencher le dôme.
•Fit a foot onto the ends of each lower leg.
•Insert two #8 x ¾" (1,9 cm) screws through the bottom of each foot and into the lower
leg. Fully tighten each screw with a Phillips screwdriver.
•Fixer un pied à l’extrémité de chaque patte inférieure.
•Insérer une vis n° 8 de 1,9 cm sous chaque pied, jusque dans la patte inférieure. Bien
serrer les vis à l’aide d’un tournevis cruciforme.
Foot
Pied
Foot
Pied
Mobile Dome
Dôme du mobile
Motorized Frame
Boîtier motorisé

6
3
•Fit an upper leg onto a lower leg.
Hint: The upper legs are designed to fit the lower legs one way. If it does not seem to fit, try
the other upper leg.
•Fixer une patte supérieure à une patte inférieure.
Remarque : Les pattes supérieures s’assemblent aux pattes inférieures d’une seule façon.
Si une patte ne semble pas s’insérer correctement, essayer l’autre patte supérieure.
4
•Insert an M5 x 40 mm bolt through the opening in the upper leg tube. Fully tighten the
screw with the Allen wrench.
•Repeat this procedure to assemble the other upper leg to the other lower leg.
•Fit the power cord into the retainer on a lower leg.
•Insérer un boulon M5 de 40 mm dans le trou situé dans le tube de la patte supérieure.
Serrer complètement le boulon avec la clé hexagonale.
•Répéter ce procédé pour assembler l’autre patte supérieure à l’autre patte inférieure.
•Insérer le cordon d’alimentation dans le dispositif de retenue d’une patte inférieure.
Assembly Assemblage
Retainer
Retainer
Dispositif
Dispositif
de retenue
de retenue
M5 x 40 mm Bolt
Boulon M5 de 40 mm
Lower Leg
Patte inférieure
Upper Leg
Patte supérieure
Power Cord
Power Cord
Cordon
Cordon
d’alimentation
d’alimentation

7
6
•Pull apart the legs.
•Lift the free end of the frame support bar.
•Fit the hole in the frame support bar over the peg on the opposite leg. Push to "snap" the
frame support bar in place.
•Écarter les pattes du cadre.
•Lever l’extrémité libre de la barre de soutien.
•Insérer la cheville, située sur l’autre patte, dans le trou de la barre de soutien. Pousser
pour enclencher la barre de soutien.
5
• While pressing the button on a leg assembly, fit it into a tube on the motorized frame.
• Make sure the button on the leg “snaps” into the hole in the tube.
• Repeat this procedure to assemble the other leg assembly to the motorized frame.
•Tout en appuyant sur le bouton d’une patte, insérer celle-ci dans le tube du boîtier motorisé.
• S’assurer que le bouton de la patte s’enclenche dans le trou du tube.
• Répéter ce procédé pour assembler l’autre patte au boîtier motorisé.
Assembly Assemblage
BACK VIEW
VUE ARRIÈRE
Frame Support Bar
Barre de soutien
Peg
Cheville
PRESS
APPUYER
Motorized Frame Tube
Tube du boîtier motorisé

8
8
•Fit the side rails to the side tabs on the seat.
•Insert four #8 x 1,9 cm screws into the side rails.
•Fully tighten the screws with a Philips screwdriver.
•Fixer les montants latéraux de chaque côté du siège.
•Insérer quatre vis n° 8 de 1,9 cm dans les montaux latéraux.
•Bien serrer les vis à l’aide d’un tournevis cruciforme.
7
•Plug the power cord from the motorized frame assembly into the power cord in the
frame assembly.
•Brancher le cordon d’alimentation du boîtier motorisé sur le cordon d’alimentation
du cadre.
Assembly Assemblage
Seat
Siège
Side Rail
Montant latéral Side Rail
Montant latéral

9
10

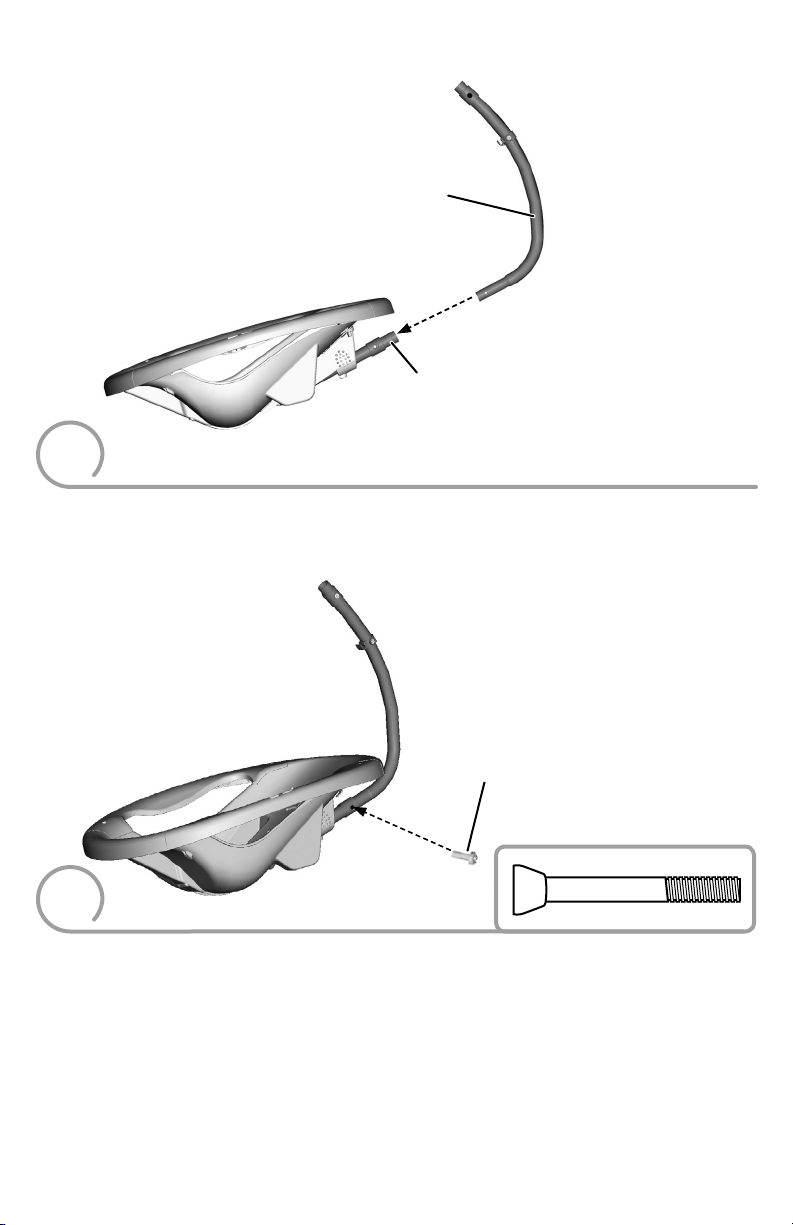

•Insert an M5 x 40 mm bolt into the short tube. Fully tighten the bolt with the Allen wrench.
•Insérer un boulon M5 de 40 mm dans le tube court. Bien serrer le boulon avec la
clé hexagonale.
9SIDE VIEW
VUE DE CÔTÉ
•Fit the lower seat tube into the short tube on the seat back.
•Insérer le tube inférieur du siège dans le tube court du dossier.
M5 x 40 mm Bolt
Boulon M5 de 40 mm
Short Tube
Tube court
Lower Seat Tube
Tube inférieur du siège
Assembly Assemblage

10
12 FRONT VIEW
VUE AVANT
•Insert an M5 x 40 mm bolt into the upper seat tube. Fully tighten the bolt with the
Allen wrench.
•Insérer un boulon M5 de 40 mm dans le tube supérieur du siège. Bien serrer le boulon
avec la clé hexagonale.
11
•Fit the lower seat tube onto the upper seat tube.
•Insérer le tube inférieur du siège dans le tube supérieur du siège.
Assembly Assemblage
M5 x 40 mm Bolt
Boulon M5 de 40 mm
Upper Seat Tube
Tube supérieur du siège
Lower Seat Tube
Tube inférieur du siège
