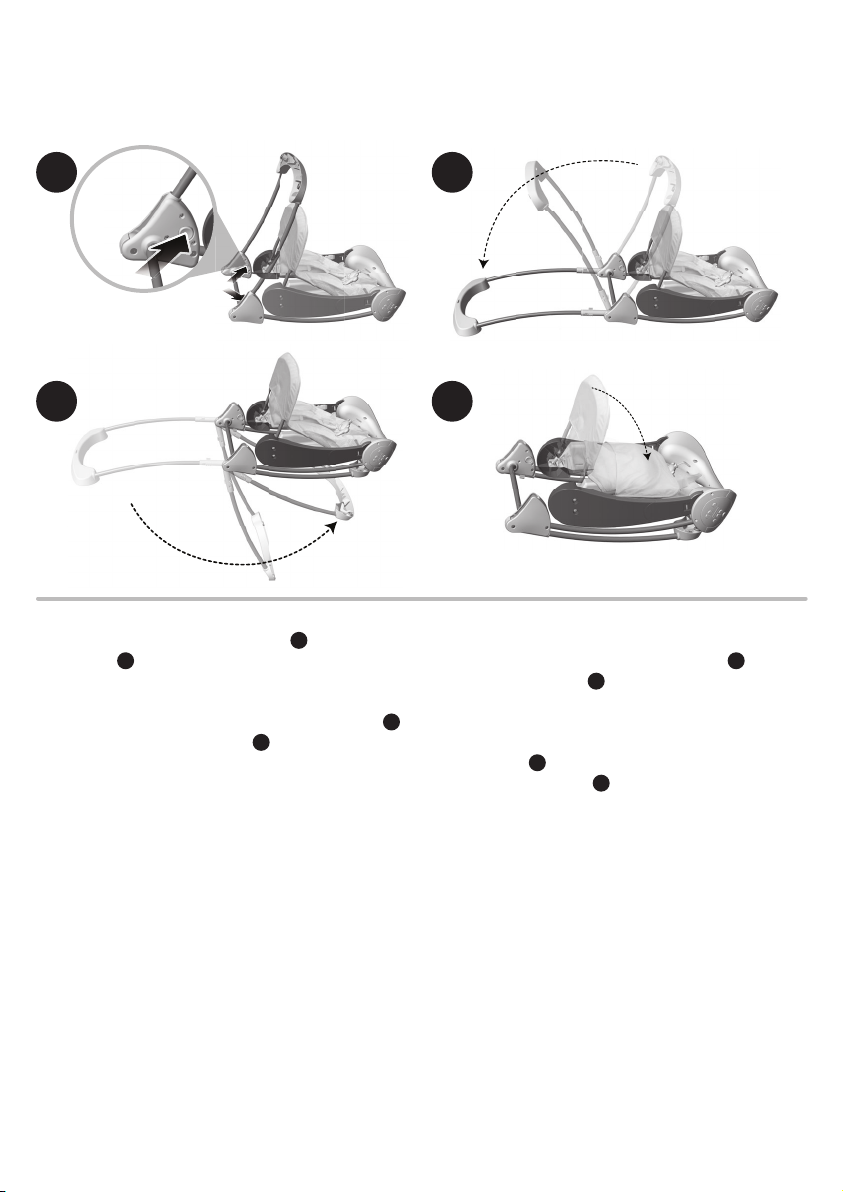

Fisher-Price CBV74 User manual

1
CBV74
fisher-price.ca
IMPORTANT! Please keep these instructions
for future reference.
• Please read these instructions before
assembly and use of this product.
• Adult assembly is required.
• Tool needed for assembly: Phillips screwdriver
(not included).
• Requires four C (LR14) alkaline batteries for
operation (not included).
• Product features and decorations may vary
from photographs.
IMPORTANT! Conserver ce mode d’emploi
pour s’y référer en cas de besoin.
• Lire attentivement ce mode d’emploi avant
d’assembler et d’utiliser le produit.
• Doit être assemblé par un adulte.
• Outil requis pour l’assemblage : un tournevis
cruciforme (non fourni).
• Fonctionne avec quatre piles alcalines
C (LR14), non fournies.
• Les caractéristiques et les décorations du produit
peuvent varier par rapport aux illustrations.
n
s IMPORTAN
T!
Conserver ce mode d’e
mp
loi
é
é

2
Consumer Information
Renseignements pour les consommateurs
IMPORTANT! The weight limit for this product is 11,3 kg (25 lb). If your child weighs less than
11,3 kg (25 lb), but is really active and appears to be able to climb out of the swing, immediately
discontinue its use.
IMPORTANT! Before each use or assembly, inspect this product for damaged hardware, loose
joints, missing parts or sharp edges. Do not use the product if any parts are missing, damaged
or broken. Do not use accessories or replacement parts other than those approved by the
manufacturer. Never substitute parts.
IMPORTANT! Le poids maximal pour ce produit est de 11,3 kg (25 lb). Si l’enfant pèse moins de
11,3 kg (25 lb) mais est très actif et semble capable de sortir de la balancelle tout seul, en cesser
l’utilisation immédiatement.
IMPORTANT! Avant l’assemblage et avant chaque utilisation, vérifier qu’aucune pièce n’est
endommagée ou manquante, que les fixations sont bien serrées et qu’aucun bord n’est tranchant.
Ne pas utiliser le produit si des pièces manquent ou sont endommagées. Ne pas utiliser
d’accessoires ou de pièces de rechange autres que ceux approuvés par le fabricant. N’utiliser que
des pièces du fabricant.
WARNING
ATTENTION
Prevent serious injury or death from falls or strangling in the restraint system:
• Never leave child unattended.
• This product is not intended to replace a crib or bassinet for prolonged periods
of sleep.
• Always use the restraint system.
• Discontinue use when an active child attempts to climb out.
• Never use on any elevated surface. Use only on a floor.
Prévenir les blessures graves ou mortelles dues aux chutes et l’étranglement
par le système de retenue :
• Ne jamais laisser l’enfant sans surveillance.
• Ce produit n’est pas conçu pour remplacer un lit d’enfant ou un berceau pour de
longues périodes de sommeil.
• Toujours utiliser le système de retenue.
• Cesser toute utilisation lorsque l’enfant essaie de sortir du produit.
• Ne jamais utiliser sur une surface en hauteur. Utiliser uniquement sur le sol.

3
Parts Pièces
Swing Housing
Boîtier 2 Swing Legs (left and right) 2 pattes (gauche et droite)
Rear Cross Brace
Traverse arrière
Seat
Siège Pad Coussin
Front Cross Brace
Traverse avant
Please remove all parts from the package and identify them before assembly. Some parts may be
packed in the pad.
Retirer tous les éléments de l’emballage et s’assurer d’avoir toutes les pièces avant de commencer
l’assemblage. Certaines pièces peuvent avoir été placées dans le coussin.
4,5 mm x 12 mm Screw – 6
Vis de 4,5 mm x 12 mm – 6
Note: Tighten or loosen all screws with a Phillips screwdriver. Do not over-tighten the screws.
Remarque : Serrer et desserrer toutes les vis à l’aide d’un tournevis cruciforme. Ne pas
trop serrer.
S
Swi
ng
Housin
g
Boî
tie
r

4
Assembly Assemblage

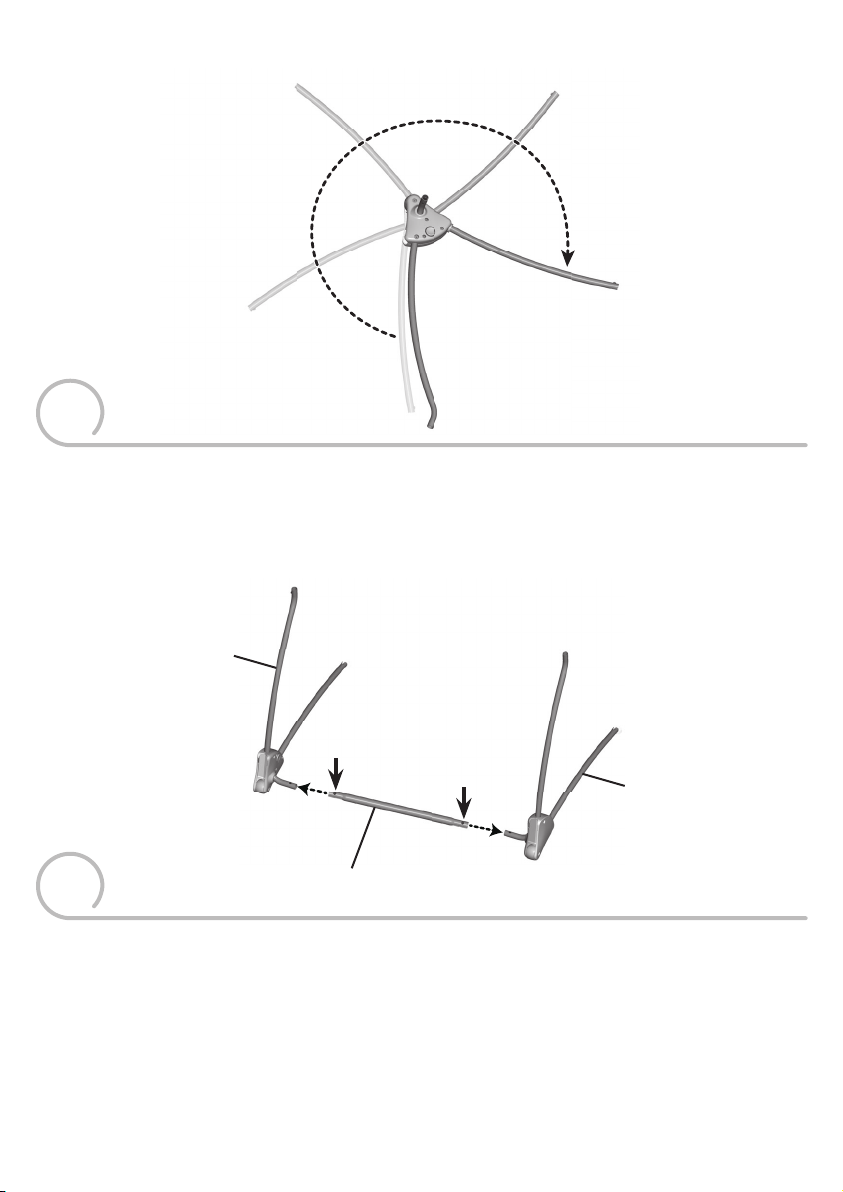

• Rotate the straight tube on each swing leg.
• Make sure you hear a "click".
• Faire pivoter le tube droit de chaque patte.
• S’assurer d’entendre un clic.
1
• While pressing a button on the rear cross brace, fit it into a swing leg.
• Make sure you hear a "click".
• Repeat this procedure to insert the other end of the rear cross brace into the other swing leg.
• Tout en appuyant sur un bouton de la traverse arrière, insérer la traverse dans une patte.
• S’assurer d’entendre un clic.
• Faire de même pour insérer l’autre extrémité de la traverse arrière dans l’autre patte.
2Rear Cross Brace
Traverse arrière
PRESS
APPUYER PRESS
APPUYER
Swing Leg
Patte
Swing Leg
Patte

5
• Turn the leg assembly over.
• Fit the front cross brace onto the swing legs.
• Retourner les pattes.
• Placer la traverse avant sur les pattes.
3
Front Cross Brace
Traverse avant
BOTTOM VIEW
VUE DE DESSOUS
• Insert two screws into the front cross brace and tighten. Pull up on the cross brace to be sure it
is secure.
• Turn the leg assembly upright.
• Insérer deux vis dans la traverse avant et les serrer. Tirer sur la traverse pour s’assurer qu’elle
est bien fixée.
• Redresser les pattes.
4
Assembly Assemblage

6
5

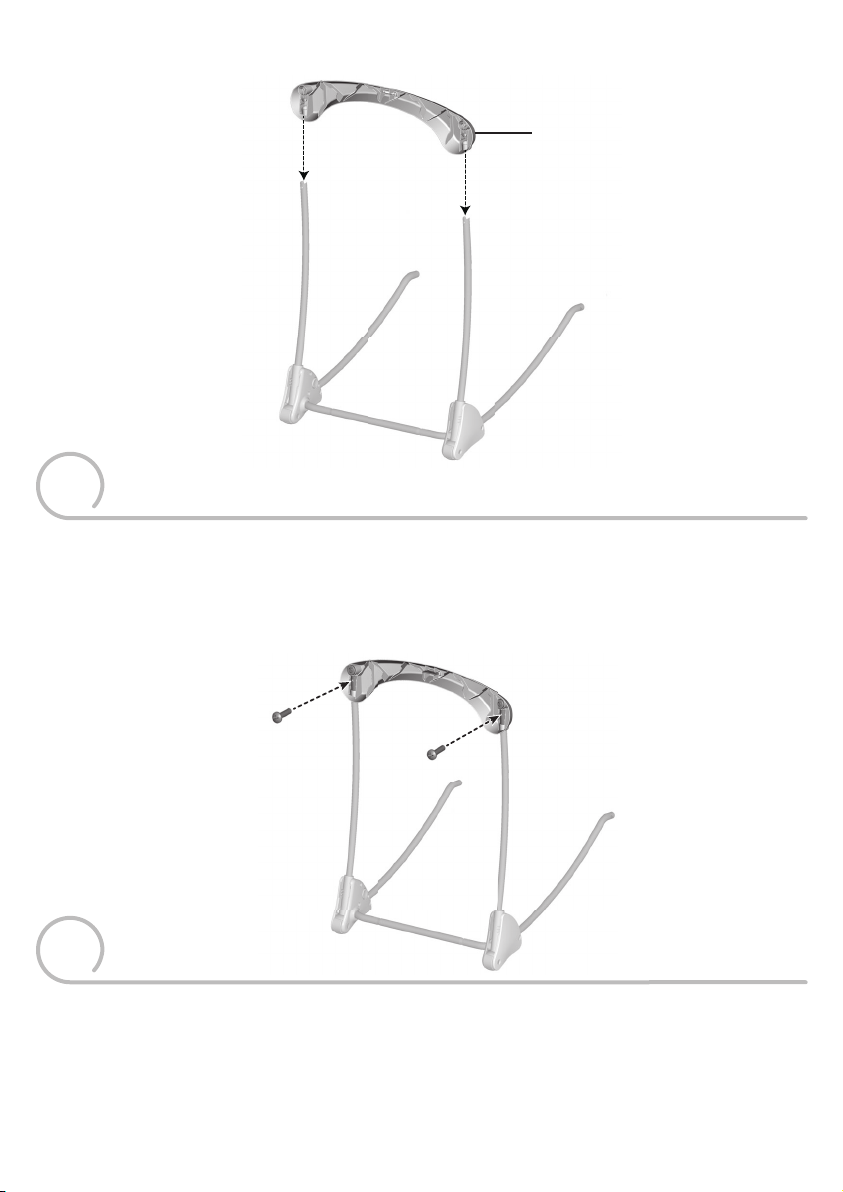

• First, tilt the swing housing so the sockets are facing down.
• Then, fit the swing housing onto the free end of each swing leg. Push to "snap" in place.
• Pull up on the swing housing to be sure it is secure.
Hint: The swing housing is designed to fit onto the swing legs one way. If it does not seem to fit,
turn it around and try again.
• Positionner le boîtier de sorte que les cavités soient vers le bas.
• Puis insérer le boîtier sur les pattes. Appuyer pour l’enclencher.
• Tirer sur le boîtier pour s’assurer qu’il est bien fixé.
Remarque : Le boîtier s’assemble aux pattes d’une seule façon. S’il ne semble pas s’insérer
correctement, essayer dans l’autre sens.
Swing Housing
Boîtier
BACK VIEW
VUE ARRIÈRE
• Fit one side of the seat onto a swing arm.
• Insert two screws into the seat and tighten.
• Repeat this procedure to assemble the other side of the seat.
• Fixer un côté du siège au bras.
• Insérer deux vis dans le siège et les serrer.
• Faire de même pour fixer l’autre côté du siège.
6
Swing Arm
Bras
Seat
Siège
Assembly Assemblage

7
7

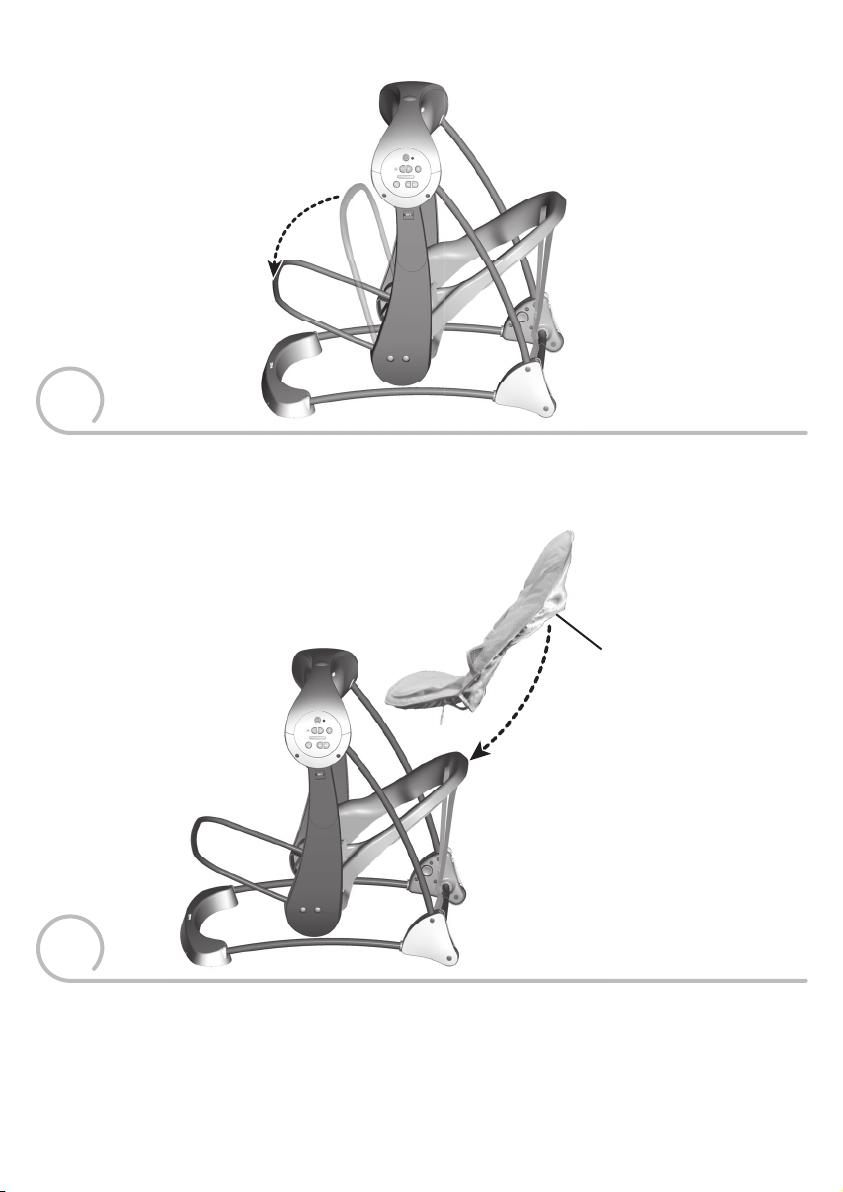

• Fit the seat pad back pocket onto the seat back.
• Glisser le repli arrière du coussin sur le dossier.
8
Seat Pad Back Pocket
Repli arrière du coussin
• Lower the seat bottom.
• Baisser le siège.
Assembly Assemblage

8
10

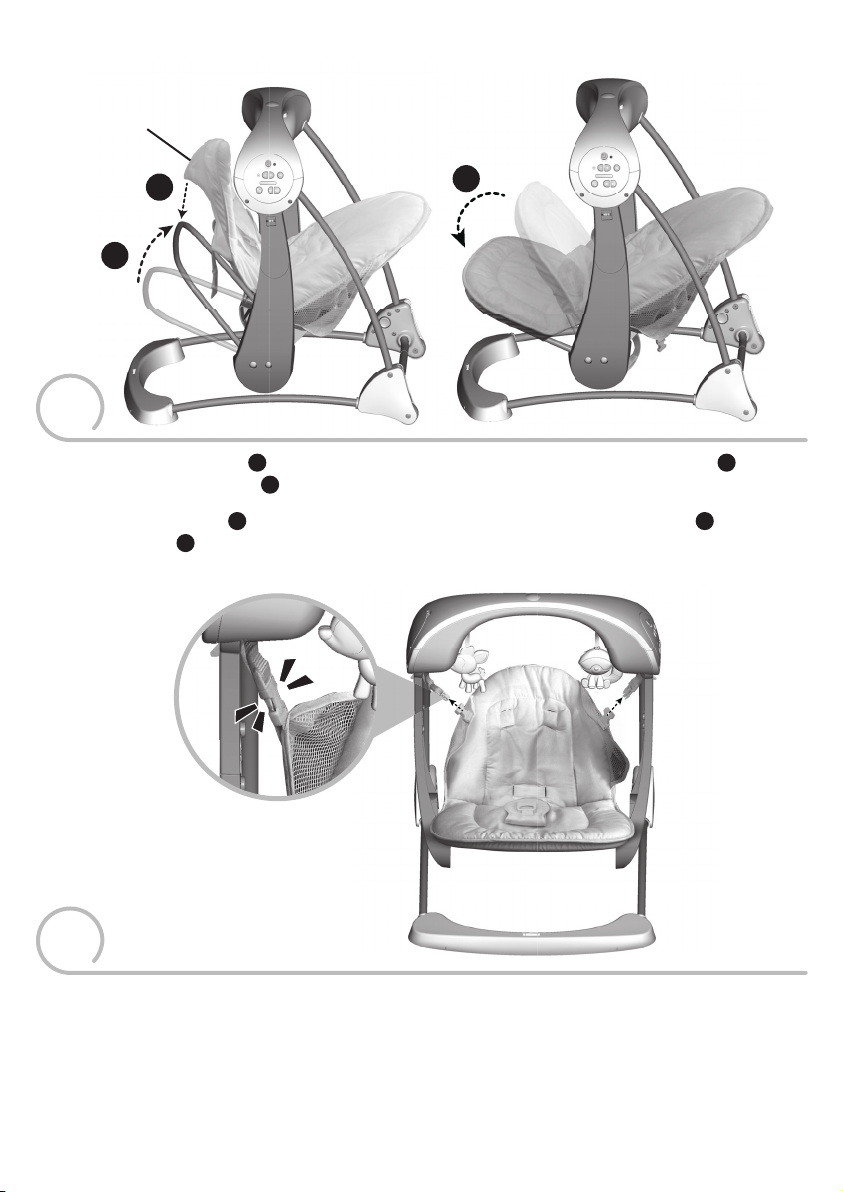

• Fasten the buckles on the side of the seat pad to the buckles on the swing arms. Make sure you
hear a “click”.
• Attacher les boucles de chaque côté du coussin à celles des bras de la balancelle. S’assurer
d’entendre un clic.
• First, lift the seat bottom A. Next, fit the lower seat pad pocket onto the seat bottom B. Then,
pull the seat bottom down C.
• Lever d’abord le siège A. Ensuite, glisser le repli inférieur du coussin sur le siège B. Puis
baisser le siège C.
9
Seat Pad Lower Pocket
Repli inférieur
du coussin
B
A
C
Assembly Assemblage

9

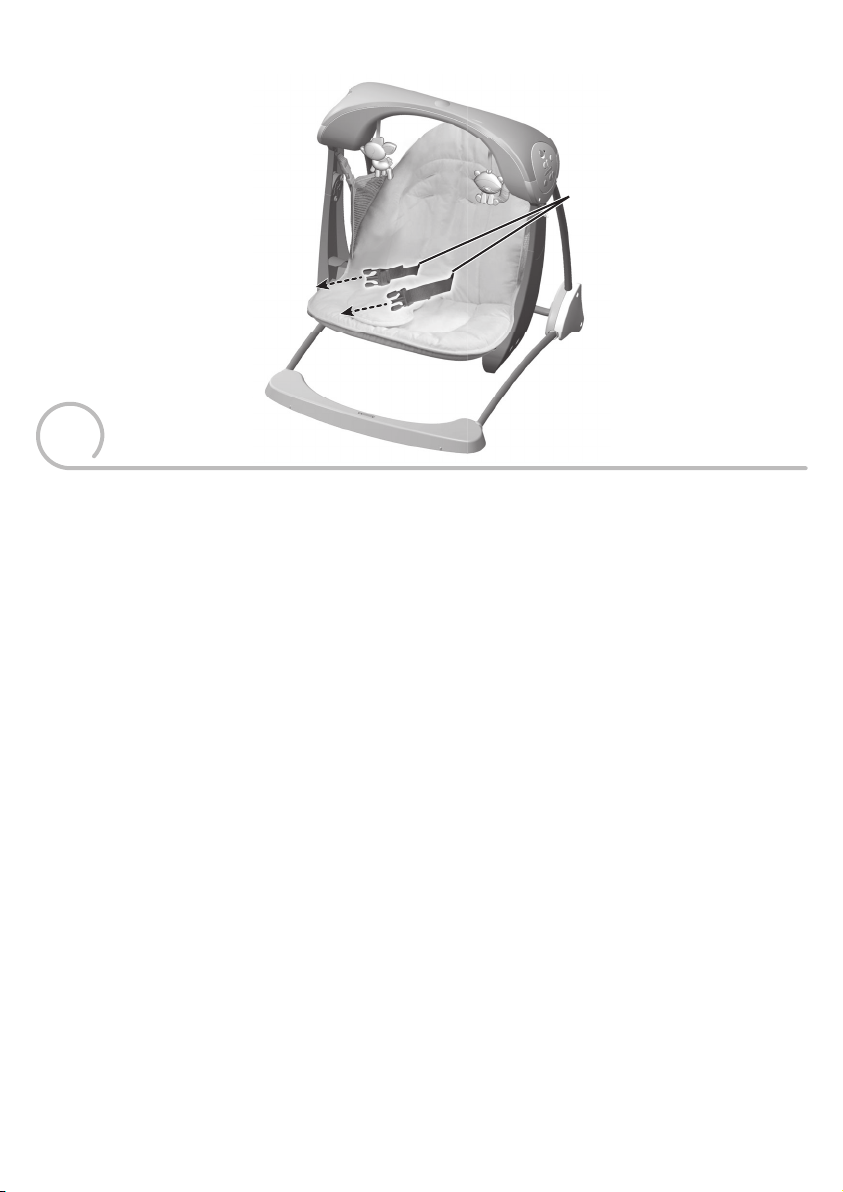

• Insert the waist belts through the lowest slots in the seat pad. Make sure the waist belts are
not twisted.
• Insérer les courroies abdominales dans les fentes inférieures du coussin. S’assurer que les
courroies ne sont pas tortillées.
11
Lowest Slots
Fentes inférieures
Assembly Assemblage

10

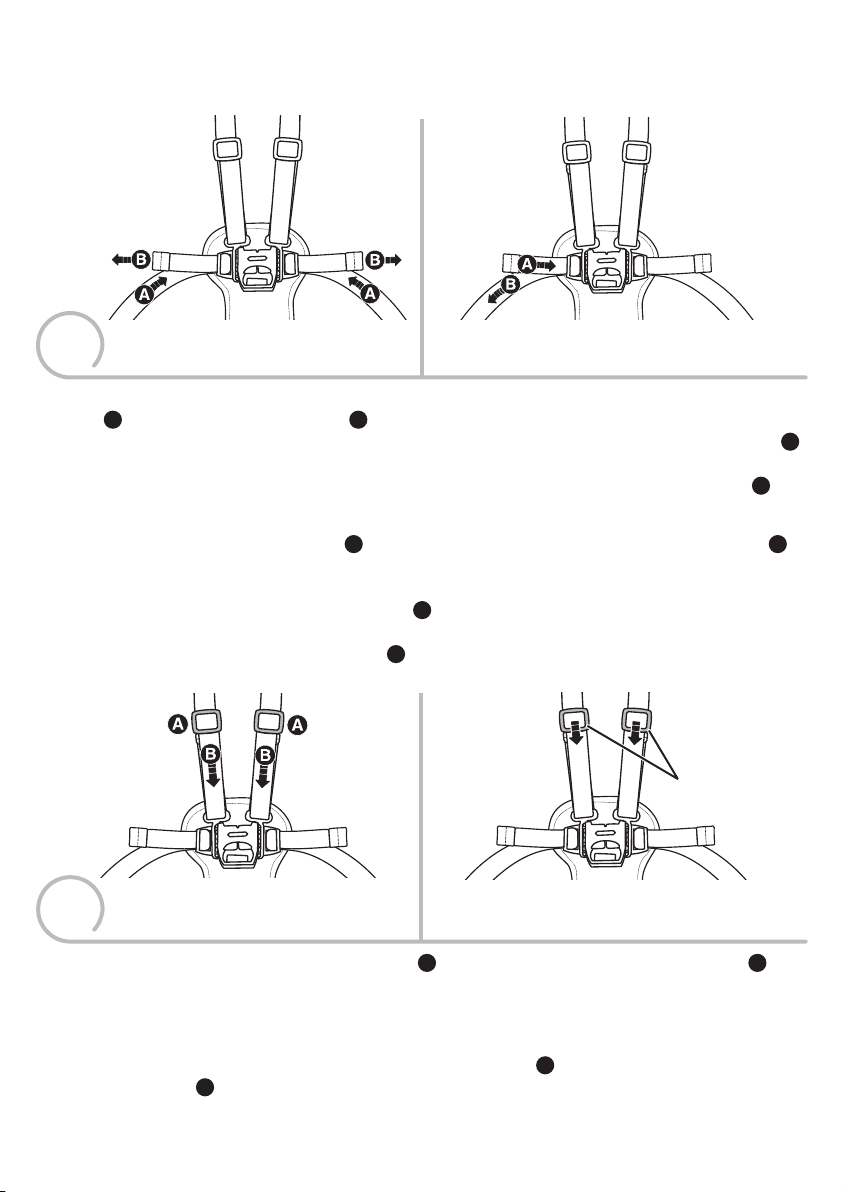

Smaller Baby
• Insert the ends of the shoulder belts through the lower slots in the seat pad back. Make sure
the shoulder belts are not twisted.
Larger Baby
• Insert the ends of the shoulder belts through the upper slots in the seat pad back. Make sure
the shoulder belts are not twisted.
Enfant plus petit
• Insérer les extrémités des courroies d’épaule dans les fentes intermédiaires à l’arrière du
coussin. S’assurer que les courroies d’épaule ne sont pas tortillées.
Enfant plus grand
• Insérer les extrémités des courroies d’épaule dans les fentes supérieures à l’arrière du coussin.
S’assurer que les courroies d’épaule ne sont pas tortillées.
12
Lower Slots
Fentes
intermédiaires
Upper Slots
Fentes supérieures
Lowe
Fent
e
in
te
rm
Assembly Assemblage
©2014 Mattel. All Rights Reserved. Tous droits réservés.
PRINTED IN CHINA/IMPRIMÉ EN CHINE CBV74_1100606108_2LB_G1
