FLOS ARES Pan User manual

ISTRUZIONI DI MONTAGGIO
ASSEMBLY INSTRUCTIONS
INSTRUCTION DE MONTAGE
INSTRUCCIONES DE MONTAJE
MONTAGEANLEITUNG
ИНСТРУКЦИЯ ПО МОНТАЖУ
Pan

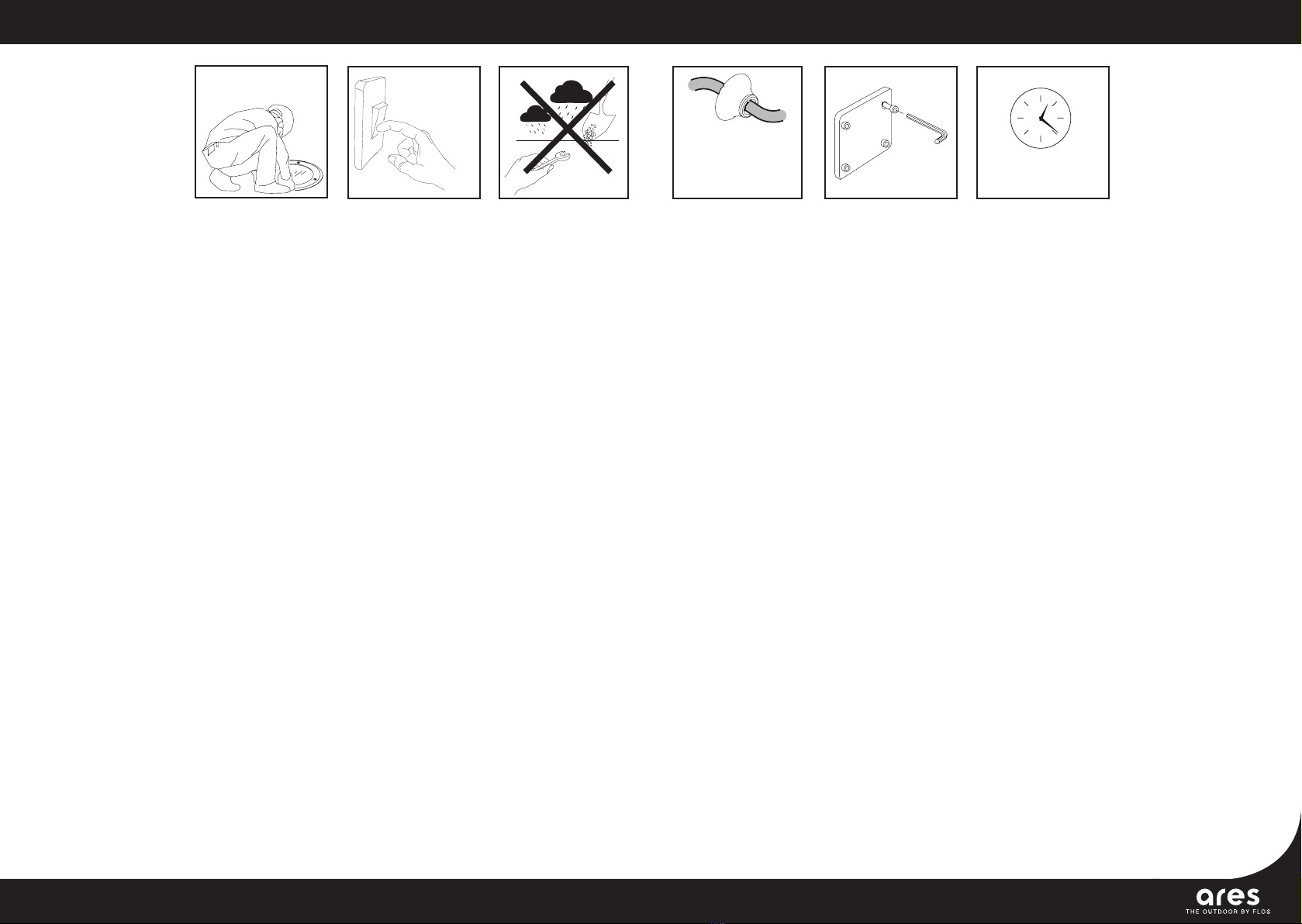

QUALIFIED
STAFF
CLOSE AFTER
30-60 MINUTES
1
3
2
4
ITA. E’ obbligatorio che l’instal-
lazione e la messa in servizio
dell’apparecchio venga effettuata
da personale qualificato nel ri-
spetto delle norme vigenti.
UK. Connection and maintenance
of the luminaire must be carried
out by trained and qualified staff
only, in compliance with the regu-
lation in force.
ESP. El montaje del aparato y las
fases de manutención que inter-
vienen en el mismo, deben ser
seguidas por personal cualificado.
FR. L’installation et la maintenan-
ce de l’appareil doivent être con-
fiées à du personnel qualifié.
DE. Der Anschluss der Leuchte
und die entsprechenden War-
tungsarbeiten dürfen aus-
schließlich von qualifizierten
Fachleuten durchgeführt werden.
RU. Сборка и установка
должны производиться только
специально обученными
квалифицированными
специалистами.
ITA. Fare funzionare gli apparec-
chi aperti per 30-60 minuti prima
di chiuderli.
UK. Switch the luminaire on and
let it work for 30-60 minutes befo-
re closing it.
ESP. Encender el aparato estando
abierto, durante 30-60 minutos
antes de cerrarlo completamente.
FR. Allumez l’appareil et laissez-le
en fonction pour 30-60 minutes
avant de le fermer et terminer
l’installation.
DE. Die Leuchten vor Ver-
schließen ca. 30-60 Minuten offen
brennen lassen.
RU. Перед закрытием
включите светильник на 30-60
минут.
ITA. Bloccare e sbloccare le viti di
chiusura con sequenza alternata.
UK. Tighten and release screws
alternately or crosswise.
ESP. Apretar y aflojar los tornillos
de cierre de modo alterno.
FR. Vissez et dévissez les vis en
diagonale.
DE. Verschlußschrauben über
Kreuz öffnen und schließen.
RU. Закручивайте и
выкручивайте винты не
сразу до конца, а постепенно
поочередно или крест-
накрест.
OFF
ITA. Prima di effettuare qualsiasi
intervento sugli apparecchi toglie-
re l’alimentazione elettrica.
UK. Make sure there is no power
connected to the fitting before
carrying out any maintenance.
ESP. Antes de manipular el apa-
rato, desconectar la alimentación
eléctrica.
FR. Avant de procéder à toute
opération, toujours couper l’ali-
mentation électrique et s’assurer
qu’elle ne peut pas être rétablie
accidentellement.
DE. Vor Durchführung sämtlicher
Arbeiten an der Leuchte, ist der
Netzstecker vom Stromanschluss
zu trennen.
RU. Убедитесь, что
осветительный прибор не
подключен к источнику
питания, прежде чем начать
любые ремонтные действия.
<HAR> H05/07 RN-F
ITA. Utilizzare un cavo di alimen-
tazione con tipologia idonea (cavi
flessibili HAR H05/07 RN-F o ido-
nei per l’utilizzo all’esterno): i cavi
rigidi possono compromettere la
tenuta attraverso il pressacavo.
UK. Use HAR H05/07 RN-F flexi-
ble cables or dedicated cables for
outdoor use only. Stiff cables do
not assure the effectiveness of
the cable gland.
ESP. Utilizar un cable de alimen-
tación adecuado para instalacio-
nes de exterior (tipo HAR H05/07
RN-F). Los cables rígidos pueden
comprometer la estanqueidad
del prensaestopas.
FR. Utiliser seulement des câbles
souples type <HAR> H05/07 RN-F
ou spécialement conçus pour un
usage à l’extérieur. L’emploi de
câbles rigides risque de compro-
mettre l’étanchéité du passe-fil.
DE. Für den Außenbereich dür-
fen nur flexible Kabel vom Typ
<HAR> H05/07 RN-F oder typen-
gleiche Kabel verwendet werden.
Starre Kabel können den Halt des
Kabels in der Kabeldurchführung
nicht gewährleisten
RU. Используйте гибкие
кабели HAR H05/07 RN-F, или
кабели, предназначенные
для использования вне
помещений. Силовые
кабели постоянного тока
не гарантируют качество
кабельная муфта.
ITA. Non installare il prodotto in
caso di pioggia, nebbia e forte
umidità.
UK. Do not install the luminaire
in cases of rain, fog or intense
humidity.
ESP. No instalar el producto en
caso de lluvia, niebla o situacio-
nes de alta humedad.
FR. N’installez pas l’appareil en
présence de pluie, brouillard ou
humidité intense.
DE. Die Leuchte nicht bei Regen,
Nebel oder hoher Luftfeuchti-
gkeit installieren.
RU. Не проводите установку
светильника в дождь, туман и
при повышенной влажности.
cable holder: 8<Ø<13mm cable
Pan/Pan on post

ITA. Pulire periodicamente gli
apparecchi per rimuovere gli ac-
cumuli di sporco che depositano
sulle griglie e nella testa delle viti.
Pulire le parti in acciaio utilizzando
appositi detergenti.
UK. Keep the luminaire clean to
prevent dirt deposit on frames
and screws’ head. On steel parts
use dedicated cleaners only.
ESP. Limpiar periódicamente los
aparatos para retirar la acumula-
ción de sedimentos depositados
sobre los aros y las cabezas de
los tornillos. Limpiar las partes
de acero utilizando el detergente
adecuado.
FR. Nettoyez l’appareil périodi-
quement pour éviter l’oxidation
de la collerette et des vis.
Nettoyez les parties en acier avec
des produits spécifiques.
DE. Die Leuchten regelmäßig vom
Schmutz befreien,der sich auf den
Rastern und den Schraubenköp-
fen ansammelt.
Edelstahlteile nur mit dafür geei-
gneten Mitteln reinigen.
RU. Содержите светильник
в чистоте, избегайте
накопления грязи на рамке и
головках винтов.
Для стальных деталей
используйте только
соответствующие средства.
ITA. Sostituire il vetro con ri-
cambio originale ARES in caso di
rottura
UK. In case of break of the glass
use original ARES spare parts only.
ESP. En caso de rotura del cristal,
substituirlo por recambios origi-
nales ARES.
FR. Remplacez le verre cassé par
des pièces de rechange originales
ARES
DE. Defekte Gläser durch original
ARES Ersatzteile ersetzen.
RU. Производите замену
разбитого стекла ARES только
оригинальными запасными
частями.
NO
ITA. Gruppo di Rischio 1
UK. Risk Group 1
ESP. Grupo de riesgo 1
FR. Groupe de risque 1
DE. Gefahrgruppe 1
RU. Группа риска 1
ITA. Nessuna parte dell’apparec-
chio, deve stare a contatto diretto
con sostanze chimiche aggressive
(es. fertilizzanti, diserbanti, calce).
Si suggerisce un basamento di
fondazione.
UK. Keep away from aggressive
agents and chemical substances
(e.g. fertilizer, weed-killer, lime).
We recommend to install the lumi-
naire on a pedestal
ESP. Ninguna parte del aparato
debe estar en contacto directo
con el terreno o con sustancias
químicas agresivas (fertilizantes,
herbicidas,cal, etc).
Es preciso una base firme de suje-
ción al terreno.
FR. Gardez l’appareil à l’abri de to-
ute substance chimique agressive
(engrais, désherbant, chaux).
Nous recommandons l’installation
sur un socle.
DE. Die Leuchte darf nicht mit
chemischen oder aggressiven
Substanzen (wie z.B. Düngemittel,
Unkrautvertilgungsmittel, Kalk) in
Kontakt kommen.
Ein Fundament aus Beton wird
empfohlen
RU. Необходимо избегать
агрессивных веществ. При
установке внешние детали
светильника должны быть
защищены от прямого
контакта с агрессивными и
химическими веществами
(удобрения, гербициды,
лимон и т.д.).
Мы рекомендуем
использование основания.
ITA. Gruppo di Rischio 1
UK. Risk Group 1
ESP. Grupo de riesgo 1
FR. Groupe de risque 1
DE. Gefahrgruppe 1
RU. Группа риска 1
Pan/Pan on post

ITA.Per tutti gli apparecchi di illuminazione deve essere effettuata a cadenza programmata la
manutenzione dell’installazione (norme CEI 64-8 ) che deve prevedere le seguenti operazioni:
- Verificare il serraggio delle viti che fissano le varie parti dell’apparecchio;
- Verificare l’integrità di tutti i pressacavi e dei cavi;
- Verificare il serraggio dei pressacavi;
- Verificare l’integrità e l’elasticità delle guarnizioni che non devono risultare danneggiate;
- In caso di componenti danneggiati essi vanno sostituiti prima di rimettere in servizio l’apparecchio
utilizzando solo ricambi originali.
Si consiglia di effettuare controlli ad ogni sostituzione di lampada o almeno ogni anno,scegliendo il
periodo più breve in relazione al tipo di impianto.
E’ vietato l’uso improprio dell’apparecchio o ogni manomissione del prodotto o modifica non au-
torizzata dalla casa costruttrice (in caso contrario decade ogni forma di garanzia e responsabilità).
Nel caso in cui ARES dia il consenso al reso degli apparecchi per il controllo, essi dovranno essere
restituiti lasciando un pezzo di cavo di alimentazione di 10/20 cm uscente dall’apparecchio.
UK. All luminaires have to undergo regular maintenance (CEI 64-8 standards) according to the
following steps:
- Check the fastening of the screws.
- Inspect cables and cable glands for any possible damage.
- Check the fastening of cable glands.
- Check if seals are in working order.
- Defect or damaged components must be replaced before switching the luminaire on. Use original
spare parts only.
It is important to carry out luminaire maintenance at each bulb substitution or at least once per year.
Any improper use or installation, any tampering or any unauthorised modification of the luminaire
causes the immediate expiry of the warranty on the luminaire and of any claim against the manu-
facturer.
Should Ares allow the return of a luminaire for technical inspection or tests, they must be returned
with a piece of wiring cable (10-20cm connected to the luminaire).
ESP. Para todos los aparatos de iluminación, debe programarse un mantenimiento de la insta-
lación (Norma CEI 64-8) que prevee las siguientes operaciones:
- Verificar el par de apriete de los tornillos que fijan las diferentes partes del aparato.
- Verificar la integridad de todos los prensaestopas y de los cables.
- Verificar el par de apriete del prensaestopas.
- Verificar la integridad y elasticidad de las juntas de goma. En ningún momento pueden estar daña-
das.
- En caso de componentes dañados,se substituirán siempre por recambios originales antes de volver
a poner en servicio el aparato.
Se aconsejan controles en cada substitución de la lámpara o al menos una vez al año, lo que antes
suceda, en función del tipo de instalación.
Está prohibido el uso inadecuado del aparato, manipulación del producto o modificación no auto-
rizada del cuerpo constructivo (en caso contrario decaerá la garantía y responsabilidad por parte
de ARES).
En el caso de que ARES acepte una devolución del aparato para su examen,se deberán enviar dejan-
do un trozo de cable de la alimentación saliendo del aparato de al menos 10/20 cms.
FR. Programmez régulièrement l’entretien des appareils (CEI 64-8) selon les étapes suivantes:
- Controlez le serrage des vis.
- Contrôlez l’intégrité du câble et du presse-étoupe.
- Controlez le serrage du presse-étoupe.
- Contrôlez l’intégrité des joints.
-Avant d’allumer l’appareil remplacez tous composants endommagés par des pièces de rechange
originales.
Effectuez l’entretien de l’appareil après chaque remplacement de l’ampoule ou au moins une fois
par an.
La garantie perd toute validité en cas d’utilisation ou installation inexacte ou de modification non
autorisée de l’appareil.
En cas de retour de l’appareil pour contrôle technique, après autorisation de Ares, veuillez le rendre
avec un morceau de câble de 10-20cm connecté à l’appareil.
DE.Bei allen Leuchten gilt es,in festgelegten Rhytmen,Installationswartungen durchzufürhen
(Norm CEI 64-8). Diese beinhalten folgenden Aktionen:
- Prüfen der Anzugskraft der Schrauben,die die einzelnen Teile der Leuchte verbinden.
- Überprüfen der Kabelklemmen und Kabel auf Defekte.
- Anzugskraft der Kabelklemmen prüfen.
- Prüfen der Unversehrtheit und Elastizität der Dichtungen, sie dürfen nicht gequetscht sein.
- Beschädigte Komponenten durch Originalteile austauschen, bevor die Leuchte erneut in Betrieb
genommen wird.
Es wird empfohlen, bei jedem Leuchtmitteltausch oder wenigstens einmal pro Jahr, die Kontrolle
durchzuführen. Bei Leuchtmitteln mit kürzerer Lebensdauer genügt hingegen eine jährliche Dur-
chsicht.
Missbräuchliche Verwendung,jegliche Produktfälschung oder Änderungen, die vom Hersteller nicht
genehmigt wurden, sind verboten (dies entgegengesetzt verfällt jede Garantie und Haftung).
Im Reklamationsfall müssen die Leuchten mit einem 10-20 cm langen Stück montiertem Stromkabel
zurück geschickt werden,sofern Ares seine Zustimmung zum Retournieren gibt und sie überprüft.
RU. Все светильники должны подвергаться регулярному обслуживанию (стандарт
CEI 64-8) согласно следующим пунктам:
- Проверьте, достаточно ли плотно закручены винты.
- Осмотрите кабели и кабельные входы на возможные повреждения.
- Проверьте, достаточно ли плотно затянуты кабельные вводы.
- Проверите, на своих ли местах находятся прокладки и изоляция.
- Поврежденные или неисправные детали должны быть заменены до включения
светильника. Используйте только оригинальные запасные части.
Важно выполнять осмотр светильника при каждой замене лампы или, по крайней мере,
один раз в год.
Любые неправильные установка или использование, любые манипуляции или
несанкционированное изменение прибора являются основанием для немедленного
снятия прибора с гарантии и отказа заводом в удовлетворении любых претензий.
В случаях если ARES позволил вернуть светильник для технической инспекции или
тестов, он должен быть возвращен с кабелем питания (не менее 10-20 см соединенные
со светильником).
Pan/Pan on post

504011 NATURAL WHITE 4000K CoB LED
12W/220-240V/50-60Hz
Total power 15W
lntegral electronic power supply
504012 WARM WHITE 3000K CoB LED
12W/220-240V/50-60Hz
Total power 15W
lntegral electronic power supply
504008 NATURAL WHITE 4000K CoB LED
12W/220-240V/50-60Hz
Total power 15W
lntegral electronic power supply
504009 WARM WHITE 3000K CoB LED
12W/220-240V/50-60Hz
Total power 15W
lntegral electronic power supply
ITA. -Stagno alla polvere e protetto contro i getti d’acqua IP65
-Idoneo per montaggio su superfici normalmente infiammabili
-Apparecchio di classe I
-Marcatura
UK. -Dust-tight and protected against waterjets IP65
- Suitable for installation on normally flammable surfaces
-Class I ligth fixture
- Marking
ESP. -Protection contra el polvo y salpicaduras de agua IP65
-Idòneo para instalacion en superficies normalmente inflamables
-Luminaria de classe I
-Marcado
FR. -Etange aux poussières et protegé contre les jets d’eau IP65
-Peut étre installé sur surfaces normalement infiammables
-Appareil de classe I
-Marquage
DE. -Staubdicht. Schutz gegen Strahlwasser aus allen Richtungen IP65
- Die Leuchte kann auf normal brennbaren Oberflächen installiert werden
- Schutzklasse I
- Kennzeichnung
RU. -пыленепроницаем и защищен от капель IP65
-подходит для установки на воспламеняющихся поверхностях
-светильник Class I
-Маркировка
ITA. La sicurezza dell’apparecchio è garantita solo rispettando le
normative europee del settore elettrico e le istruzioni contenute
in questa scatola: pertanto è necessario conservarle. Il rispetto
di queste istruzioni è fondamentale per il corretto funzionamen-
to dell’apparecchio e dell’impianto.
UK. For safety to be assured, the fitting has to be installed and
used properly, in compliance with EU Regulations and Directives
on electrical and electronic equipments and with the mounting
instructions included in the present box: please keep this in-
struction data sheet for future reference.
ESP. La seguridad del aparato se garantiza únicamente respe-
tando las normativas europeas del sector eléctrico y las instruc-
ciones contenidas en esta caja, por lo tanto es necesario conser-
varlas. La observación de estas instrucciones es fundamental
par el correcto funcionamiento del aparato y de la instalación.
FR. La sécurité de l’appareil ne peut être assurée que par un
strict respect des Normatives Européennes sur les équipements
éléctriques et des instructions suivantes. Gardez ces istructions
pour des consultations ultérieures.
DE. Die Leuchtensicherheit ist nur gewährleistet, wenn die
europäischen Normen des Elektroniksektors und die hier bei-
gelegte Montageanleitung befolgt werden. Aus diesem Grund
sollte sie aufbewahrt werden. Die Beachtung der Anleitung ist
Voraussetzung für die einwandfreie Funktion der Leuchte und
der Installation.
RU. Для соблюдения мер безопасности убедитесь,
что прибор будет установлен и использоваться
согласно настоящей инструкции в соответствии
с нормами и правилами ЕС по электричеству и
электрооборудованию. Пожалуйста, сохраните
инструкцию для будущих обращений.
Pan/Pan on post
IP65
504026 NATURAL WHITE 4000K CoB LED
12W/220-240V/50-60Hz
Total power 15W
lntegral electronic power supply
504027 WARM WHITE 3000K CoB LED
12W/220-240V/50-60Hz
Total power 15W
lntegral electronic power supply
504023 NATURAL WHITE 4000K CoB LED
12W/220-240V/50-60Hz
Total power 15W
lntegral electronic power supply
504024 WARM WHITE 3000K CoB LED
12W/220-240V/50-60Hz
Total power 15W
lntegral electronic power supply
PAN ON POSTPAN

1
Ø 60
120º
Ø 60
120º
Ø 60
120º
Ø 60
120º
Ø 60
120º
Pan
5
Ø 60
120º
Ø 60
120º
2
4
ORIENTABILITA' CORPO LAMPADA
ADJUSTABLE BODY
CABLAGGIO - WIRING
L
N
L
N
B
A
B
A
3
359°
359°
FISSAGGIO - INSTALLATION

Pan on post
Ø ???
120º
Ø ???
120º
A
A
L
N
L
N
B
B
359°
359°
ORIENTABILITA' CORPO LAMPADA
ADJUSTABLE BODY
CABLAGGIO - WIRING
FISSAGGIO - INSTALLATION
12

FR. Directive 2002/96/CE (Déchets d’équipements électriques et électroniques - DEEE):
Informations aux utilisateurs.
Ce produit est conforme à la Directive ED 2002/96/CE. Le symbole de la corbeille barrée reporté
sul l’appareil indique que ce dernier doit être éliminé à part lorsqu’il n’est plus utilisable et non pas
avec les ordures ménagéres. L’utilisateur a la responsabilité de porter l’appareil hors d’usage à un
centre de ramassage spécialisé. Le tri approprié des déchets permet d’acheminer l’appareil vers le
recyclage, le traitement et l’élimination de façon écologiquement compatible. Il contribute à éviter
les effets négatif possibles sur l’environnement et sur la santé, tout en favorisant le recyclage des
matériaux dont est constitué le produit. Pour avoir des informations plus détaillées sur les systèmes
de ramassage disponibles,s’adresser au service local d’élimination des déchets ou au revendeur.
DE. Richtlinie 2002/96/EU (Elektro- un Elektronik- Aitgeräte - WEEE):
Benutzerinformationen.
Dieses Produkt entspricht der EURichtlinie 2002/96/EU. Das Symbol des auf dem Gerät dargeste-
liten, durchgestrichenen Korbesgibt an , dass das Produkt am Endeseiner Nutzungsdauer geson-
dert vomHausmüll zu behandein ist. Am Ende der Nutzungsdauer ist der Benutzer für die Übe-
rantwortung des Geräts an geeignete Sammelstellen verantwortlich. Die angemessene, getrennte
Müllsammlung zwecks umweltkompatibler Behandlung und Entsorgung für den anschließenden
Recyclingbeginn des nicht mehr verwendetent. Geräts trägt zur Vermeidung möglicher schädlicher
Wirkungen auf Umwelt und Gesundheit bei und begunstigt das Recycling der Materialien, aus de-
nen das Produkt zusammengesetzt ist. Für nähere informationen bezüglich der zur Verfügung ste-
henden Sammelsysteme,weden Sie sich bitte an den örtlichen Müllentsorgungsdienst order an das
Geschäft, in dem der Kauf getäligt worden ist.
This information only applies to customers in the European Union, according to Directive
2002/96/EC of the European parliament and of the council of 27 January 2003 on waste electrical
and electronic equipment (WEE) and legislation transposing and implementing it into the various
national legal systems.
Pan/Pan on post
ITA. Direttiva 2002/96/CE rifiuti di apparacchiature elettriche ed elettroniche /RAEE:
Informazioni agli utenti: ai sensi dell-articolo 13 del Decreto legislativo 25 Luglio del 2005, n.
151 “Attuazione delle Direttive 2002/95/CE, 2002/96/CE e 2003/108/CE, relative alla riduzione
dell’uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche,nonché allo smal-
timento dei rifiuti” questo prodotto e conforme.
Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulle sua confezione indica che
il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti.
L’utente dovra’ pertanto conferire l’apparecchiatura giunta a fine vita agli idonei centri di raccolta
differenziata dei Rifiuti Elettronici ed Elettrotecnici,oppure riconsegnarla al rivenditore al momento
dell’acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno. L’adegua-
ta raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa al riciclaggio, al trat-
tamento ed allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti
negativi sull’ambiente e sulla salute e favorisce il rimpiego e/o riciclo dei materiali di cui è composta
l’apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell’utente comporta l’applicazio-
ne delle sanzioni amministrative previste dalla norma vigente.
UK. Directive 2002/96/EC (Waste Electrical and Electronic Equipment - WEEE):
Information for users.
This product complies with EU Directive 2002/96/EC. The crossed-out wastebasket symbol on the
appliance means that at the end of its usefull lifespan, the product must be disposed of separataly
from ordinary household wastes. The user is responsible for delivering the appliance to an appro-
priate collection facility at the end of its useful lifespan. Appropriate separate collection to permit
recycling,treatment and environmentally compatible disposal helps prevent negative impact on the
environment and human health and promotes recycling of the materials making up the product. For
more informantion on available collection facilities,contact your local waste collection service or the
shop where you boughl this appliance.
ESP. Información al consumidor:En relación a la Directiva ,2002/95/CE, 2002/96/CE e 2003/108/
CE,relativas a la reducción del uso de sustancias peligrosas en el aparellaje eléctrico y electró-
nico, así como del reciclaje de los mismos.
Este producto es conforme con la Directiva EU 2002/96/CE.El simbolo de la papelera barrada situado
sobre el aparato indica que este producto, al final de su vida útil, debe ser tratado separadamente
de los residuos domésticos.El usuario es responsable de la entrega del aparato al final de su vida útil
a los centros de recogida autorizados. El adecuado proceso de recogida autorizados. El adecuado
proceso de recogida diferenciada permite dirigir el aparato desechado al reciclaje, a su tratamiento
y a su desmanteilamento de una forma compatible con el medio ambiente, contribuyendo a evitar
los posibles efectos negativos sobre el ambiente y la salud, favoreciendo el reciclaje de los materiales
de los que está compuesto el producto.Para información más detallada inherente a los sistemas de
recogida o al establecimiento donde se adquirió el producto.
RAEE-WEEE

MADE IN ITALY
ARES s.r.l. - Socio Unico
Viale dell’Artigianato, 24
20881 Bernareggio -MB- ITALY
Tel. [phone]
Fax [phone]
e-mail: [e-mail]
www.aresill.it
MV 1101216Rev07-17
