flowair LEO AGRO HT Guide

DTR LEO AGRO HT 1
8
.0
7
. ENPLDERU
EN
WATER HEATER
TECHNICAL DOCUMENTATION
OPERATION MANUAL
PL
NAGRZEWNICA WODNA
DOKUMENTACJA TECHNICZNA
INSTRUKCJA UŻYTKOWANIA
DE
WASSERLUFTERHITZER
TECHNISCHE DOKUMENTATION
BETRIEBSANLEITUNG
RU
ОТОПИТЕЛЬНЫЙ АППАРАТ
ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
LEO AGRO HT

www.flowair.com | 2
TABLE OF CONTENTS SPIS TREŚCI
1. Application........................................................................... 3
1.1. LEO AGRO HT............................................................. 3
2. Technical Data .................................................................... 4
3. Heat capacity sheet............................................................. 5
4. Installation .......................................................................... .5
4.1. Mounting rotary console……………………….…….......6
4.2 Ceiling handles……..……….……………….……..…...…7
4.3. 6-side air outlet AGRO HT………………………..……...8
5. Controls...................................................................... ……..8
5.1. Control equipment ........................................................ 9
5.2. Connection diagrams.................................................. 10
6. Start-up………………………..……………….………….…..12
7. Operation........................................................................... 13
8. Cleaning ............................................................................ 14
9. Service and warranty terms............................................... 15
1. Zastosowanie .........................................................................3
1.1. LEO AGRO HT..................................................................3
2. Dane techniczne.....................................................................4
3. Tabele mocy grzewczych .......................................................5
4. Montaż....................................................................................5
4.1. Konsola montażowa AGRO HT………………………..……6
4.2. Uchwyt podstropowy AGRO HT ………….…........……….7
4.3 Nawiewnik AGRO HT……………..…………………...…….8
5. Automatyka………………………………………………………..8
5.1. Elementy automatyki.........................................................9
5.2. Schematy podłączeń.......................................................10
6. Uruchomienie…………..………………………..........……….. 12
7. Eksploatacja .........................................................................13
8. Czyszczenie .........................................................................14
9. Serwis i gwarancja................................................................15
INHALTSVERZEICHNIS СОДЕРЖАНИЕ
1. Einsatz ................................................................................ 3
1.1. LEO AGRO HT .............................................................3
2. Technische Daten ............................................................... 4
3. Heizleistungstabellen........................................................... 5
4. Montage .............................................................................. 5
4.1. Montagebügel ............................................................... 6
4.2.Montagegriff für Unterdeckemontage AGRO HT............7
4.3.Diffusor AGRO HT..........................................................8
5. Steuerung.............................................................................8
5.1. Zubehör für .................................................................. .9
5.2. Anschlussschema ..................................................... ..10
6. Inbetriebnahme..................................................................12
7. Betrieb............................................................................. ..13
8. Reinigung .......................................................................... 14
9. Instandhaltung und Garantiebedingungen......................... 15
1. Применение ..........................................................................3
1.1. LEO AGRO HT.................................................................3
2. Техни еские параметры.......................................................4
3. Таблица тепловой мощности...............................................5
4. Установка ..............................................................................5
4.1. Монтажные консоли .......................................................6
4.2. Установка под перекрытием…………………………..….7
4.3. Распределитель AGRO HT…………………..…………..8
5. Автоматика............................................................................8
5.1. Составные элементы системы управления .................9
5.2. Схемы подклю ения……………………………………..10
6. Запуск иэксплуатация………………………………………..12
7. Эксплуатация ......................................................................13
8. Сервисные процедуры........................................................14
9. Условия гарантии................................................................15
Thank you for purchasing the LEO AGRO HT fan heater.
This operation manual has been issued by the FLOWAIR GŁOGOWSKI
I BRZEZIŃSKI SP.J. company. The manufacturer reserves the right to
make revisions and changes in the operation manual at any time and
without notice, and also to make changes in the device without
influencing its operation.
This manual is an integral part of the device and it must be delivered to
the user together with the device. In order to ensure correct operation of
the equipment, get thoroughly acquainted with this manual and keep it
for the future.
Dziękujemy Państwu za zakup nagrzewnicy wodnej LEO AGRO HT.
Niniejsza instrukcja obsługi została wydana przez firmęFLOWAIR
GŁOGOWSKI I BRZEZIŃSKI SP.J. Producent zastrzega sobie prawo
do wprowadzenia poprawek i zmian w instrukcji obsługi w dowolnym
czasie i bez powiadomienia, a także zmian w urządzeniu nie
wpływających na jego działanie.
Instrukcja ta jest integralnączęściąurządzenia i musi byćdostarczona
wraz z nim do użytkownika. Aby zapewnićprawidłowąobsługęsprzętu
należy dokładnie zapoznaćsięz niniejsząinstrukcjąi zachowaćjąna
przyszłość.
Wir bedanken uns für den Einkauf des Wasserlufterhitzers LEO AGRO
HT.
Die vorliegende Bedienungseinleitung wird durch die Firma FLOWAIR
GŁOGOWSKI I BRZEZIŃSKI SP.J. herausgegeben. Der Hersteller
behält sich das Recht vor, jederzeit Verbesserungen und Änderungen
vorzunehmen, ohne darüber zu informieren, und am Gerät Änderungen
vorzunehmen, die seine Funktion nicht betreffen.
Die Bedienungsanleitung ist ein integraler Bestandsteil des Gerätes und
muss mit ihm bei dem Benutzer angeliefert werden. Damit das Gerät
korrekt betrieben und bedient wird, machen Sie sicht mit der
vorliegenden Bedienungsanleitung vertraut und bewahren Sie sie für die
Zukunft auf.
Благодарим Вас за покупку водяного отопительного аппарата LEO
AGRO HT.
Настоящее руководство пользователя издано фирмой FLOWAIR
GŁOGOWSKI I BRZEZIŃSKI SP.J. Производитель оставляет за
собой право вносить поправки иизменения втехни ескую
документацию влюбое время ибез уведомления, атакже вносить
изменения, касающиеся аппаратов, не влияющие на их
функционирование.
Это руководство является неотъемлемой исущественной астью
аппарата ивместе сним должно передаваться пользователю. Для
обеспе ения правильного обслуживания аппарата необходимо
внимательно ознакомиться снастоящим руководством ихранить
его внадежном месте.

www.flowair.com | 3
1. APPLICATION 1. ZASTOSOWANIE
1.1 LEO AGRO HT 1.1 LEO AGRO HT
Leo AGRO HT fan heaters are designed for indoor use. Units can operate
in buildings with increased both air dustiness and humidity as well as in
ammonia environment – up to 25 ppm.
Application – chicken farms, swine farms.
Nagrzewnice wodne LEO AGRO HT przeznaczone sądo pracy
wewnątrz pomieszczeń, w których występuje zwiększone zapylenie
powietrza, wysoka wilgotność, czy środowisko amoniakalne – do 25
ppm.
Zastosowanie – kurniki, chlewnie.
1. INHALTSVEZEICHNIS 1. ПРИМЕНЕНИЕ
1.1 LEO AGRO HT 1.1 LEO AGRO HT
Warmwasserlufterhitzer LEO AGRO HT sind ausschließlich zum
Innenbetrieb bestimmt. Sie können in Räumen mit erhöhter
Luftbestäubung, -feuchtigkeit oder Amoniakgehalt bis 25 ppm eingesetzt
werden.
Inhaltsvezeichnis – Hühnerställe, Schweineställe.
Водяные отопительные аппараты LEO AGRO HT предназна ены
для установки внутри помещений. Их можно применять на
объектах сповышенной запыленностью, высокой влажностью
или ваммиа ной среде - до 25 ppm.
Применение – курятники, свинарники.

www.flowair.com | 4

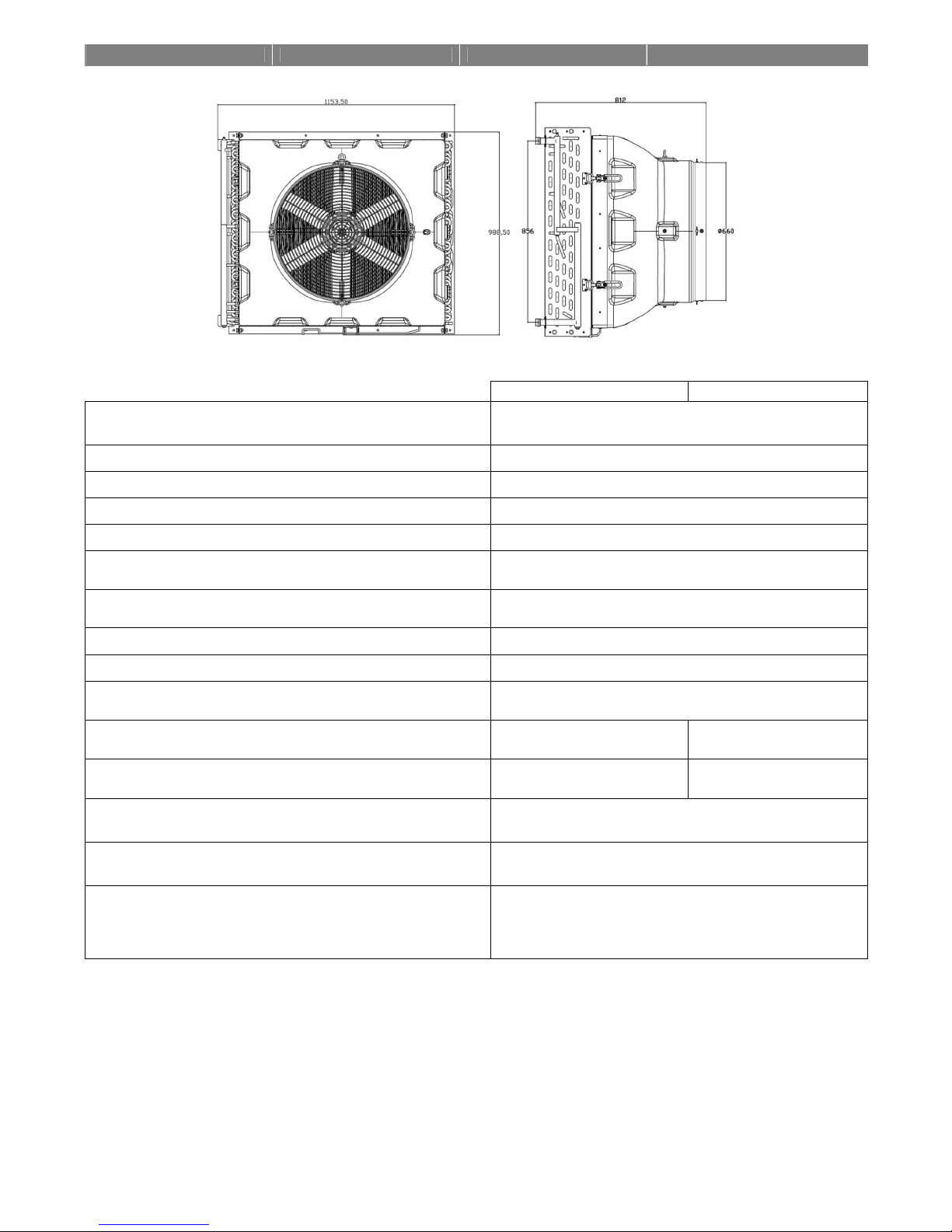

2. TECHNICAL DATA 2. DANE TECHNICZNE 2.TECHNISCHE DATEN 2.ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
LEO AGRO HT 50 LEO AGRO HT 75
Max airflow [m
3
/h ] | Max. strumieńprzepływu powietrza [m
3
/h ] | Max.
Luftdurchfluss [m
3
/h ] |
Макс. объем воздуха [м
3
/]
10 000
Power supply [V/Hz] | Zasilanie [V/Hz] |
Stromversorgung [V/Hz] | Питание [В/Гц]
3x400 / 50
Max current consumption [A] | Max. pobór prądu [A] |
Max. Stromaufnahme [A] | Макс. потребление тока [A]
1,4
Max. power consumption [W] | Max. pobór mocy [W] | Max. Leistumgsaufnahme
[W] | Макс.
Максимальная потребляемая мощность [Вт]
560
IP/ Insulation class | IP/Klasa izolacji | IP/Isolierungsklasse | IP/Класс изоляции
66 / F
Max acoustic pressure level [dB(A)] | Max. poziom ciśnienia akustycznego
[dB(A)] | Max. Lärmstärke [dB(A)] | Макс. Уровень акусти еского давления
[дБ(A)]
66*
Max heating water temperature [
o
C] | Max. temp. wody grzewczej [
o
C] | Max.
Temperatur des Heizwassers [
o
C] | Макс. темп. горя ей воды [
o
C]
95
Max operating pressure [MPa] | Max. ciśnienie robocze [MPa] | Max.
Betriebsdruck [MPa] | Макс. рабо ее давление [MПa]
1,6
Connection | Przyłącze |
Anschluss | Присоединительные патрубки
1”
Max working temperature [
o
C] | Maks. temperatura pracy [
o
C] | Maximale
Betriebstemperaur [
o
C] |
Макс. рабо ая температура [
o
C]
60
Device mass [kg] | Masa urządzenia [kg] |
Gewicht des Gerätes [kg] | Вес аппарата [кг]
76 86
Mass of device filled with water [kg] | Masa urządzenia napełnionego wodą[kg] |
Gewicht des wasser-gefülltes Gerätes [kg] | Вес аппарата, наполненного
водой [кг]
88 104
Revolutions per minute [rpm] | Prędkość obrotowa [obr/min] | Drehzahl des
Lüfters [U/min] | Скорость вращения вентилятора [об/мин]
940
Zasięg bez NAWIEWNIKA AGRO HT [m] | Max.air stream without 6-SIDE
OUTLET DIFFUSOR [m] | Max. Wurfweite ohne DIFFUSOR AGRO HT [m] |
Макс. длина потока воздуха без РАСПРЕДЕЛИТЕЛЬА AGRO HT [м]
54**
Zasięg z NAWIEWNIKIEM AGRO HT [m/side] | Max.air stream with 6-SIDE
OUTLET DIFFUSOR [m/side] | Max. Wurfweite mit DIFFUSOR AGRO HT
[m/seite | Макс. длина потока воздуха без РАСПРЕДЕЛИТЕЛЬА AGRO
HT [м/сторона]
15**
* Acoustic pressure level has been measured 5m from the unit in a 1500m3 space with a medium sound absorption coefficient
*Poziom ciśnienia akustycznego podano dla pomieszczenia o średniej zdolności pochłaniania dźwięku, objętości 1500m3, 5m od urządzenia
*Akustischer Schalldruckpegel angegeben für Räume mit mitllerer Schallabsorbtion, Raumvolmen 1500m3, in 5m Entfernung vom Gerät
*Уровень звукового давления для помещения со средним коэффициентом звукопоглощения, объёмом 1500м3, на расстоянии 5мот аппарата.
** Zasięg poziomy strumienia izoterminczego przy prędkości granicznej 0,5 m/s
**Range of horizontal isothermal air stream, at 0,5 m/s velocity limit
**Isothermische Reichweite des horizontalen Luftstrahles bei Grenzgeschwidigkeit 0,5m/s
**Длина потока изотерми еского воздуха, при грани ной скорости 0,5 м/с

www.flowair.com | 5
V– airflow | przepływ powietrza | Luftdurchfluss | объем воздуха
PT – heat capacity | moc grzewcza | Heizleistung | мощность нагрева
Tp1 – inlet air temp. | temperatura powietrza na wlocie do aparatu | Lufteintrittstemperatur | температура воздуха на входе ваппарат
Tp2 – outlet air temp. | temperatura powietrza na wylocie z aparatu | Lufteustrittstemperatur | температура воздуха на выходе из аппарата
Tw1 – inlet water temp. | temperatura wody na zasilaniu wymiennika | Wassertemperatur im Vorlauf | температура воды на входе в
теплообменник
Tw2 – outlet water temp. | temperatura wody na powrocie z wymiennika | Wassertemperatur im Rücklauf | температура воды на выходе из
теплообменника
Qw – water flow rate | strumieńprzepływu wody grzewczej | Heizwasserstrom | коли ество воды проходящей ерез теплообменник
Δpw– pressure drop of water | spadek ciśnienia wody w wymienniku | wasserseitiger Druckabfall | потеря давления воды втеплообменнике
4. INSTALLATION 4. MONTAŻ4. MONTAGE 4. УСТАНОВКА
Eye screw bolt for under ceiling installation via chains | Śruba z uchem do
montażu podwieszanego | Ringschrauben zum Aufhängen | Шурупа скольцом
для установки под перекрытием.
Fan heaters can be mounted to
vertical or horizontal partitions in any
position.
During the montage, the minimal
distances from the walls and ceiling
have to be kept.
Nagrzewnice mogąbyć
montowane do przegród pionowych
i poziomych w dowolnej pozycji.
Podczas montażu należy
zachowaćzalecane odległości od
przegród.
Der Lufterhitzer darf beliebig
montiert werden zB. Vertikal oder
horizontal.
Bei der Montage sind die
empfohlenen Abstände zu
beachten.
Воздухонагреватели можно
устанавливать на вертикальных
или горизонтальных
перегородках.
Во время установки необходимо
соблюдать рекомендуемые
растояния от преград.
3. HEAT CAPACITY SHEET 3. TABELE MOCY
GRZEWCZYCH
3. HEIZLEISTUNGSTABELLE
3. ТАБЛИЦА ТЕПЛОВОЙ
МОЩНОСТИ

www.flowair.com | 6
4
.1.
INSTALLATION
–
AGRO HT ROTARY
CONSOLE
4
.1.
MONTAŻ
–
KONSOLA AGRO HT
4
.1.
MONTAGE
-
MONTAGEKONSOLE
AGRO HT
4
.1.
УСТАНОВКА
-
МОНТАЖНАЯ КОНСОЛЬ
AGRO HT
The AGRO HT rotary console makes it
possible to:
•Mount the device on the wall in
vertical position.
•It is possible to rotate it along the
points of the console connection
with the unit.
The AGRO rotary console is not
standard equipment of the heater. It is
ordered separately and delivered
together with elements necessary for
its installation.
6 x M10x25 screws,12 x round
washer M10, 6 xM10 nuts are in set
with bracket
Expansion bolts are not included in
the set. Type of the bolts should be
chosen appropriately to the type of
the wall.
Konsola AGRO HT umożliwia:
•Montażnagrzewnicy na ścianie
w pozycji pionowej.
•Obrót urządzenia o 180˚ wokół
miejsc łączenia konsoli z
urządzeniem.
Konsola AGRO nie jest standardowym
wyposażeniem urządzenia. Jest
dostarczana opcjonalnie wraz z
elementami potrzebnymi do jej
montażu.
6 sztuk śrub M10x25, 12szt podkładek
M10, 6 sztuk nakrętek M10
dołączonych jest w zestawie z
konsolą.
Kołki rozporowe nie sądołączane
w zestawie. Należy dobrać
odpowiedni rodzaj kołków do danego
typu przegrody.
Montagemöglichkeiten AGRO HT:
•Montage des Lufterhitzers
vertikal an der Wand.
•Sie ermöglicht das Drehen des
Gerätes um einen Winkel von
180oim Bezug auf die
Befestigungselemene zwischen
dem Gerät und der AGRO
Montagekonsole
Die Montagekonsole AGRO gehört
nicht zum Lieferumfang des
Apparates. Die Montagekonsole
AGRO wird als Option mit den
Montageteilen angeliefert.
Im Set befinden sich: Schrauben
M10x25 ( 6 ST.), Unwterlegscheiben
M10 (12 ST.), Muttern M10 (6 ST.)
Die Dübeln gehören nicht zum
Lieferumfang. Es sollen passende
Dübeln zu der Trennwand ausgewählt
werden
Возможные способы монтажа:
•На стене ввертикальном
положении.
•Консоль AGRO HT дает
возможность поворота
отопительного аппарата вокруг
своей оси.
Монтажная консоль AGRO не
входит всостав стандартного
оснащения
аппарата. Монтажная консоль
поставляется опционально вместе
сэлементами, необходимыми для
ее крепления.
6 шт. винтов M10x25, 12 шт. шайб
M10, 6 шт. гаек вкомплекте с
консолью.
Распорные дюбели не входят в
состав набора. Следует подобрать
соответствующий тип дюбелей для
данного типа перегородок.
1.
2.
3. 4.

www.flowair.com | 7
5. 6.
4
.2. INSTALLATION
–
CEILING HANDLES
AGRO HT
4
.2
. MONTAŻ
–
UCHWYT
PODSTROPOWY
AGRO HT
4
.2
. MONTAGE
–
DIE
DECKENMONTAGEGRIFFE
AGRO HT
4
.2
.
УСТАНОВКА
-
ДЕРЖАТЕЛЬ ДЛЯ
УСТАНОВКИ ПОД
ПЕРЕКРЫТИЕМ AGRO HT
The CEILING HANDLES AGRO HT
makes it possible to:
•Mount the device under the
ceiling in horizontal position.
In set are 8 x M10x25 screws,16 x
round washer M10, 8 xM10 nuts.
The CEILING HANDLES AGRO HT is
not standard equipment of the heater.
It is ordered separately and delivered
together with elements necessary for
its installation.
UCHWYT PODSTROPOWY AGRO
HT umożliwia:
•Montażnagrzewnicy pod sufitem
w pozycji poziomej.
W zestawie znajduje się8 sztuk śrub
M10x25, 16szt podkładek M10, 8sztuk
nakrętek M10
UCHWYT PODSTROPOWY AGRO
HT nie jest standardowym
wyposażeniem urządzenia. Jest
dostarczany opcjonalnie wraz z
elementami potrzebnymi do jego
montażu.
Die Deckenmontagegriffe
ermöglichen::
•Horizontale Montage des
Lufterhitzers unter der Decke.
Im Set befinden sich: Schrauben
M10x25 ( 8 ST.), Unwterlegscheiben
M10 (16 ST.), Muttern M10 (8 ST.)
DIE DECKENMONTAGEGRIFFE
AGRO HT sind nicht beim Gerät dabei.
Als Zubehör optional zu bestellen.
Держатель для установки под
перекрытием для AGRO HT
позволяет на:
•горизонтальную установку
аппарата под перекрытием.
Вкомплекте поставляется 8 шт.
винтов М10х25, 16 шт. шайб М10,
8 шт. Гаекю
ДЕРЖАТЕЛЬ ДЛЯ УСТАНОВКИ
ПОД ПЕРЕКРЫТИЕМ AGRO HT
не является астью стандартного
исполнения аппарата.
Поставляется опционально,
вместе со всеим необходимыми
элементами.
1.

www.flowair.com | 8

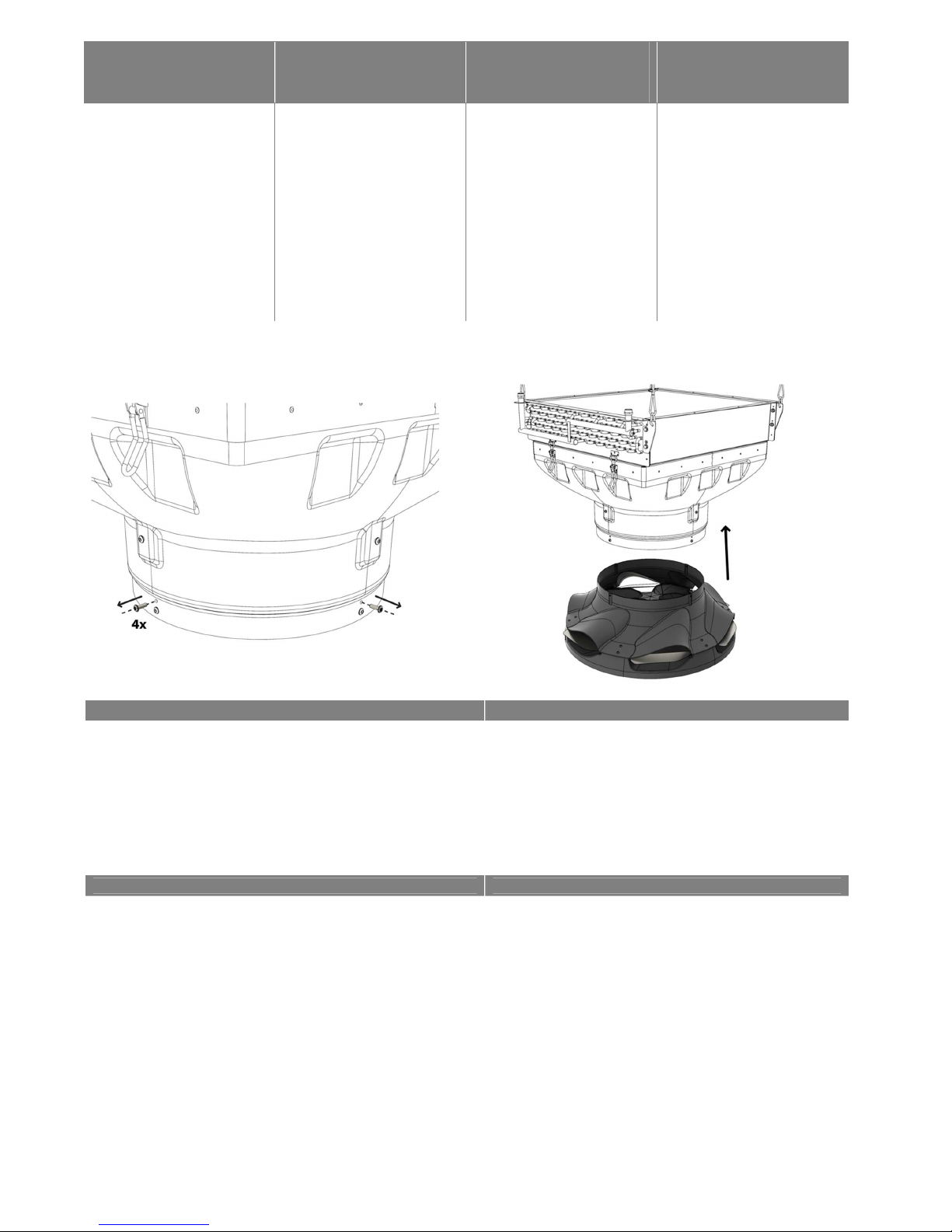

4
.3. INSTALLATION
–
6-SIDE AIR OUTLET
AGRO HT
4
.3.
MONTAŻ
–
NAWIEWNIK AGRO HT
4.3
. MONTAGE
–
DIFFUSOR
AGRO HT
4.3
.
УСТАНОВКА
-
РАСПРЕДЕЛИТЕЛЬ AGRO
HT
The 6-SIDE OUTLET DIFFUSOR
AGRO HT AGRO HTdistributes
the air when the heater is
mounted under the ceilng.
The 6-SIDE OUTLET
DIFFUSOR AGRO HT AGRO HT
is not standard equipment of the
heater. It is ordered separately
Nawiewnik AGRO HT umożliwia:
•Równomierne
rozprowadzenie powietrza
nagrzewniach montowanych
podstropowo.
Nawiewnik AGRO HT nie jest
standardowym wyposażeniem
urządzenia. Jest dostarczany
opcjonalnie.
DIFFUSOR AGRO HT
ermöglicht:
Eine gleichmäßige
Temperaturverteilung im Objekt
DIFFUSOR AGRO HT ist im Set
nicht dabei. Er muss als Zubehör
zusätzlich bestellt werden.
6-сторонний распределитель
воздуха для AGRO HT
позволяет равномерно
распределить воздухв
помещении вслу ае установки
под перекрытием.
6-сторонний распределитель
воздуха для AGRO HT
является опциональным
оснащением ине поставляется
вкомплекте с
воздухонагревалетем.
1. 2.
5. CONTROLS 5. AUTOMATYKA
ON/OFF type control – It is on/off type control. The heater operation is
regulated by a thermostat that switches on the device in case of
temperature drop below the pre-set value.
STEPLESS regulation – stepless regulation of fan speed. Heater’s
operation is modulated by inverter and controlled by central climate
computer (not provided by Flowair)
Regulacja ON/OFF – Jest to sterowanie “ON/OFF”. Pracę
nagrzewnicy reguluje termostat, który załącza urządzenie w
przypadku spadku temperatury w pomieszczeniu poniżej wartości
zadanej.
Regulacja PŁYNNA – płynne sterowanie obrotami wentylatora.
Pracęnagrzewnicy reguluje falownik za pomocącentralnego
komputera mikroklimatu ( poza ofertąFLOWAIR )
5. STEUERUNG 5. АВТОМАТИКА
ON/OFF-Regeulng – EIN-AUS Regelung. Der Betrieb des Lufterhitzers
wird von einem Thermostat gesteuert, der das Gerät im Falle einer
Temperaturabsenkung unter den eingestellten Sollwert einschaltet.
Stufenlose Betriebsart - stufenlose Steuerung der Lüfterdrehzahl . Die
Arbeit des Lufterhitzer regelt der inventer durch einen zentralen
Mikroklima Computer (Diese bietet FLOWAIR nicht an)
Упра ление ON/OFF – это управление ON/OFF. Работа
отопительного аппарата регулируется термостатом, который
вклю ает аппарат вслу ае падения температуры в
помещении ниже заданной.
Пла ное упра ление - плавное управление работой
вентилятора спомощью астотника икомпьютера регулировки
микроклимата (не входит впредложение FLOWAIR).

www.flowair.com | 9

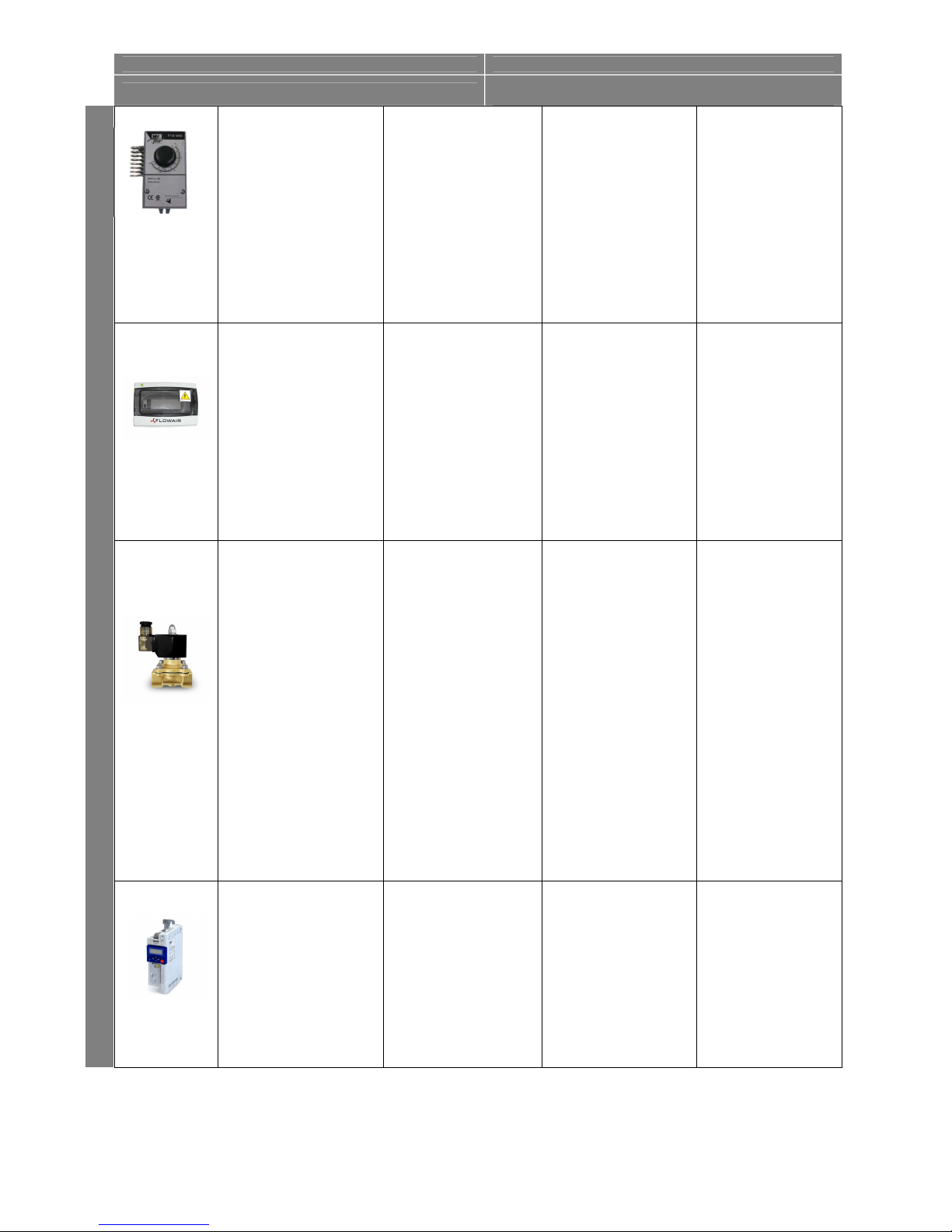

5.1. CONTROL EQUIPMENT 5.1. ELEMENTY AUTOMATYKI
5.1. ZUBEHÖR
5
.1.
СОСТАВНЫЕ ЭЛЕМЕНТЫ СИСТЕМЫ
УПРАВЛЕНИЯ
R55
Room thermostat with
increased IP
Temperature adjustment
range: 0 … +40
0
C
Protection degree: IP55
Load carrying capacity of the
contact: inductive 4A
resistivity 16A
Termostat
pomieszczeniowy o
podwyższonym stopniu
ochrony
Zakres nastawy
temperatury:0 … +40
0
C
Stopieńochrony: IP55
Obciążalność styków:
indukcyjne 4A,
rezystancyjne 16A
Raumthermostat mit
erhöhter Schutzklasse
Einstellungsbereich der
Temperatur: 0 … +40
0
C
Schutzklasse: IP55
Belastbarkeit des
Kontaktes:
induktiv 4A,
resistantiv 16A
Комнатный
термостат сболее
ысокой степенью
защиты.
Диапазон настройки
температуры:
0 … +40
0
C
Степень защиты: IP55
Макс.нагрузка на
клеммы: индуктивная
4А, резистивная 16А.
SZS AGRO HT
Control box
Supply voltage: 3x400V
50Hz
Protection degree: IP65
Operation temp. range: 0 …
+50
o
C
Adjustment: max 1 device.
Szafa zasilająco-
sterująco-
zabezpieczająca
Napięcie zasilania:
3x400V 50Hz
Stopieńochrony: IP65
Zakres temperatury pracy:
0 … +50
o
C
Regulacja: max. 1
urządzenie.
Steuerbox - Thermischer
Motorschutz,
Links/Rechts-Ventilator
lauf
Versorgungsspannung:
3x400V 50Hz
Schutzklasse: IP65
Betriebstemperatur:
0
o
C bis +50
o
C
Für 1 Gerät
Щит питания и
упра ления
Напряжение питания:
3х400В50 Гц
Степень защиты: IP65
Диапазон рабо ей
темп.: 0...50
o
C
Управление: макс. 1
аппарат
SRV2d IP65-1
Two-way electrovalve with
actuator
Protection degree: IP65
Supply voltage: 230V/50Hz
Range of medium
temperature: -10
o
C to
+130
o
C
Max. operating pressure:
1 MPa
Kvs: 10,2
Connection: 1”
Mounting: on the return line
of the heat medium from the
heater.
Dwudrogowy
elektrozawór
z siłownikiem
Stopieńochrony: IP65
Napięcie zasilania:
230V/50Hz
Temperatura pracy: -10
o
C
do +130
o
C
Maks. ciśnienie robocze:
1 MPa
Kvs: 10,2
Przyłącze: 1”
Montaż: na powrocie
czynnika grzewczego z
nagrzewnicy.
2-Wege-Regelventil mit
Stellmotor
Schutzklasse: IP65
Versorgungsspannung:
230V 50Hz
Temperatur des Mediums:
-10
o
C die +130
o
C
Max. Betriebsdruck: 1MPa
Kvs: 10,2
Anschluss – 1”
Montage: am Rücklauf
Д ухходо ой клапан
ссер опри одом
Степень защиты: IP65
Напряжение питания:
230В50Гц
Tемпература
теплоносителя: от -10
o
C до +130
o
C
Макс. рабо ее
давление: 1MПa
Kvs (коэффициент
пропускания): Kvs: 10,2
Присоединительные
патрубки: 1”
Установка: на возврате
(выходе) воды из
теплообменника.
FAL-0,75 3x400
Inverter-0,75 3x400V
Supply voltage: 3x400V
Protection degree: IP20
Operation temp. range: 0 …
+55
o
C
Adjustment: max 1 device.
Falownik-0,75 3x400V
Napięcie zasilania: 3x400V
Stopieńochrony: IP20
Zakres temperatury pracy:
0
o
C do +55
o
C
Regulacja: max. 1
urządzenie.
Wechselrichter–0,75
3x400V
Versorgungsspannung:
3x400V
Schutzklasse: IP20
Betriebstemperatur:
0
o
C bis +55
o
C
Für 1 Gerät
Ин ертор-0,75 3x400V
Напряжение питания:
3х400В50 Гц
Степень защиты: IP65
Диапазон рабо ей
темп.: 0...50
o
C
Управление: макс. 1
аппарат

www.flowair.com | 10
5
.2.
CONNECTION
DIAGRAMS
5
.2.
SCHEMATY
PODŁĄCZEŃ
5
.2.
ANSCHLUSSSCHEMA
5
.2.
СХЕМЫ
ПОДКЛЮЧЕНИЯ
R55 thermostat controls the
valve (SRV2d IP65 - optional)
and the fan. SZS AGRO HT
Cabinet cooperates with
thermal protection mounted
inside the fan, indicates the
operating status or failures,
controls the phase order,
phase asymmetry and phase
loss. The cabinet is equipped
with a function to change the
fan rotation (LEFT / RIGHT).
Termostat R55 steruje pracą
zaworu SRV2d IP65 ( opcja )
oraz pracąwentylatora.
Szafa SZS AGRO HT
współpracuje
z zabezpieczeniem
termicznym zamontowanym
w wentylatorze, sygnalizuje
stan pracy oraz awarii,
kontroluje kolejność,
asymetrięoraz zanik faz.
Szafa wyposażona jest w
funkcjęzmiany obrotów
wentylatora LEWO/PRAWO.
Der R55 Thermostat steuert das
Ventil SRV2d IP65 (optional) und den
Ventilator. Die Steuerbox SZS arbeitet
mit Thermoschutz , zeigt den
Betriebszustand und Störungen,
steuert die Reihenfolge, Asymmetrie
und Ausfall der Stromphasen. Die
Steuerbox ermöglicht das wechseln
der Ventilator Umdrehungen links /
rechts.
Термостат R55 управляет
работой клапана SRV2d IP65
(опционально) ирабтой
вентилятора. Щит управления с
термозащитой сигнализирует
режим работы иошибки,
контролирует симетрию
ис езание фаз ио ередность.
Щит оснащен функцией
изменения направления
вращения вентилятора.

www.flowair.com | 11
Inverter- (FAL 0.75 3x400)
enables stepless adjustment
of fan speed using a signal
from the microclimate
computer (not provided by
FLOWAIR). The inverter has
the ability to connect the
thermal protection of the fan
and change fan rotation LEFT
/ RIGHT.
Configuration of the inverter:
* Set parameter E1 to position
10.
Operation:
* Start signal
- Connect outputs 20 and 28
* Connection of thermal switch
- Connect outputs 20 and E1
* Change fan rotation to the
left
- Connecct outputs 20 and E2
* 0-10V Signal
connectors:
-7: COM
-8: AIN
-9:+ 10V
Falownik FAL-0,75 3x400
umożliwia płynnąregulację
obrotów wentylatora przy
użyciu sygnału ze sterownika
mikroklimatu (poza ofertą
FLOWAIR). Falownik posiada
możliwość
podłączenia zabezpieczenia
termicznego wentylatora oraz
zmiany obrotów wentylatora
LEWO/PRAWO.
Konfiguracja falownika:
*Ustawićparametr E1 na
wartość 10.
Użytkowanie:
*sygnał startu
- zwarcie wyjść 20 i 28
*podłączenie termika
- zwarcie wyjść 20 i E1
*zmiana obrotów wentylatora
w lewąstronę
- zwarcie wyjść 20 i E2
*sterowanie 0-10V
złącza:
-7: COM
-8: AIN
-9: +10V
Inverter-FAL 0,75 3x400 ermöglicht
eine stufenlose Einstellung der
Lüfterdrehzahl mit einem Signal von
der Mikroklima Steuerung. Der
Inverter ermöglicht, den thermischen
Schutz des Lüfters anzuschließen
und das Einstellen der Laufrichtung
des Ventilators links / rechts.
Konfiguration des Inventers:
* Stellen Sie den Parameter E1 auf
10 ein.
Betrieb:
* Startsignal
- Brücken der Ausgänge 20 und 28
* Anschluss Thermik
- Brücken der Ausgänge 20 und E1
* Ändern der Laufrichtung nach links
- Brücken der Ausgänge 20 und E2
* Steuerung 0-10V
Anschlüsse:
-7: COM
-8: AIN
-9: + 10V
Частотник FAL-0,75 3x400
позволяет плавно регулировать
скорость вращения вентилятора
спомощью контроллера
микроклимата (не входит в
предложение FLOWAIR).
Опционально можно подклю ить
термозащиту ипереклю атель
направления вращения
вентилятора.
Настройки астотника:
* Параметр E1 – 10
Использование:
*сигнал запуска
- клеммы 20 и28
*подклю ение термики
- клеммы 20 иE1
*вращение вентилятора в
обратную сторону
- клеммы 20 иE2
*управление 0-10
Клеммы:
7: COM
8: AIN
9: +10V

www.flowair.com | 12
6. START-UP 6. URUCHOMIENIE 6. INBETRIEBNAHME 6. ПУСКО - НАЛАДОЧНЫЕ РАБОТЫ
The connection should be
executed in a way which does
not induce stresses.
It is recommended to install air
vent valves at the highest point
of the system.
The system should be executed
so that, in the case of a failure,
it is possible to disassemble the
device. For this purpose it is
best to use shut-off valves just
by the device.
The system with the heating
medium must be protected
against an increase of the
heating medium pressure
above the permissible value
(1.6 MPa).
While screwing exchanger to
pipeline - connecting stubs has
to be hold by wrench.
Before connecting the power
supply check the correctness of
connection of the fan motor and
the controllers. These
connections should be
executed in accordance with
their technical documentation.
Before connecting the power
supply check whether the mains
voltage is in accordance with
the voltage on the device data
plate.
Before starting the device check
the correctness of connection of
the heating medium conduits
and the tightness of the system.
The electrical system supplying
the fan motor should be
additionally protected with a
circuit breaker against the
effects of a possible short-
circuit in the system.
Starting the device without
connecting the ground
conductor is forbidden.
Przyłącze hydrauliczne powinno
byćwykonane w sposób
niepowodujący naprężeń.
Zalecane jest zastosowanie
zaworów odpowietrzających w
najwyższym punkcie instalacji.
Instalacja powinna być
wykonana w taki sposób, aby w
razie awarii istniała możliwość
przeprowadzenia demontażu
aparatu.
W tym celu najlepiej jest
zastosowaćzawory odcinające
tużprzy urządzeniu.
Instalacja z czynnikiem
grzewczym musi być
zabezpieczona przed wzrostem
ciśnienia czynnika grzewczego
ponad dopuszczalnąwartość
(1,6 MPa).
Podczas montażu instalacji
należy bezwzględnie
unieruchomićkróćce
przyłączeniowe wymiennika.
Przed podłączeniem zasilania
należy sprawdzićpoprawność
podłączenia silnika wentylatora
i sterowników. Podłączenia te
powinny byćwykonane zgodnie
z ich dokumentacjątechniczną
Przed podłączeniem zasilania
należy sprawdzićczy napięcie w
sieci jest zgodne z napięciem na
tabliczce znamionowej
urządzenia.
Przed uruchomieniem urządzenia
należy sprawdzićprawidłowość
podłączenia przewodów
z czynnikiem grzewczym oraz
szczelność instalacji
Instalacja elektryczna, zasilająca
silnik wentylatora powinna być
dodatkowo zabezpieczona
bezpiecznikiem przed skutkami
ewentualnego zwarcia
w instalacji.
Uruchomienie urządzenia bez
podłączenia przewodu
uziemiającego jest niedozwolone.
Der Anschluss soll
spannungsfrei erfolgen.
Wir empfehlen, die
Entlüftungsventile im höchsten
Punkt der Installation zu
lokalisieren.
Die Installation soll in so einer
Art und Weise ausgeführt
werden, dass im Falle einer
Panne der Apparat leicht
demontiert werden kann. Hierfür
sind die Abschlussventile am
besten dicht am Gerät zu
montieren.
Eine Anlage mit dem
Heizmedium muss vor dem
Druckanstieg des Mediums über
den zulässigen Wert (1,6 MPa)
geschützt werden.
Beim Anschließen der
Heizwasserleitungen müssen
die Anschlussstutzen des Geräts
unbedingt gegengehalten
werden.
Bevor die Versorgung
eingeschaltet wird, soll der
korrekte Anschluss des
Ventilatormotors und der
Steuergeräte geprüft werden.
Diese Anschlüsse sind
entsprechend der technischen
Dokumentation auszuführen.
Bevor die Versorgung
eingeschaltet wird, soll geprüft
werden, ob die Netzspannung
mit der Spannungsangabe am
Datenschild übereinstimmt.
Bevor die Anlage eingeschaltet
wird, soll der korrekte Anschluss
der Wasserleitungen und die
Dichtheit der Installation geprüft
werden.
Die elektrische Installation der
Versorgung des
Ventilatormotors muss mit einer
Sicherung versehen werden, die
vor Folgen eines eventuellen
Kurzschlusses in der Installation
schützt.
Es ist verboten, die Anlage ohne
angeschlossenen Erdungskabel
in Betrieb zu nehmen.
Подклю ение аппарата должно
быть выполнено таким образом,
тобы не перегружать
электри ескую систему.
Рекомендуется применение
воздухоотвод иков всамой
высокой то ке системы.
Аппарат следует устанавливать
так, тобы вслу ае аварии была
возможность демонтажа
аппарата. Для этого,
отсекающие клапаны лу ше
разместить рядом саппаратом.
Система пода и теплоносителя
должна быть защищена от роста
давления выше допускаемого
зна ения (1,6 MПa).
При сборке аппарата патрубки
нагревателя должны быть
полностью неподвижными.
Перед подклю ением исто ника
питания следует проверить
правильность соединения
двигателя вентилятора и
управляющей автоматики. Эти
соединения должны быть
выполнены согласно их
техни еской документации.
Перед подклю ением исто ника
питания следует проверить, то
параметры электри еской сети
соответствуют параметрам,
указанным на заводской
табли ке аппарата.
Перед запуском аппарата
следует проверить правильность
подклю ения системы пода и
теплоносителя ипроверить
гермети ность соединения.
Электри еская сеть, питающая
двигатель вентилятора, должна
быть дополнительно защищена
предохранителем для
предотвращения последствий
короткого замыкания всети
электроснабжения.
Запрещается запуск аппарата
без подклю ения провода
заземления.

www.flowair.com | 13
7. OPERATION 7. EKSPLOATACJA 7. BETRIEB 7. ЭКСПЛУАТАЦИЯ
The device is designed for
operation inside buildings, at
temperatures above 0
o
C. In low
temperatures (below 0ºC) there is
a danger of freezing of the
medium.
The manufacturer bears no
responsibility for damage of
the heat exchanger resulting
from freezing of the medium in
the exchanger. If operation of
the device is expected at
temperatures lower than 0º,
then glycol solution should be
used as the heating medium, or
special automatic systems
should be used for protecting
against freezing of the medium
in the exchanger.
It is not allowed to make any
modification in the unit. Any
modification causes in warranty
loss.
It is forbidden to place any
objects on the heater or to hang
any objects on the connecting
stubs.
The device must be inspected
periodically. In the case of
incorrect operation of the device it
should be switched off
immediately.
It is forbidden to use a
damaged device. The
manufacturer bears no
responsibility for damage
resulting from the use of a
damaged device.
Urządzenie przeznaczone jest do
pracy wewnątrz budynku,
w temperaturach powyżej 0
o
C.
W niskich temperaturach (poniżej
0ºC) istnieje niebezpieczeństwo
zamarznięcia czynnika.
Producent nie ponosi
odpowiedzialności za
uszkodzenia wymiennika ciepła
będące skutkiem zamarznięcia
czynnika w wymienniku. Jeżeli
przewiduje siępracę
urządzenia w temperaturach
niższych niż0º należy
zastosowaćroztwór glikolu
jako czynnik grzewczy lub też
zastosowaćspecjalne układy
automatyki zabezpieczające
przed zamarznięciem czynnika
w wymienniku.
Niedozwolone sąjakiekolwiek
modyfikacje urządzenia. Wszelka
ingerencja w konstrukcję
urządzenia powoduje utratę
gwarancji.
Nie wolno umieszczaćna
nagrzewnicy, ani zawieszaćna
króćcach przyłączeniowych
żadnych przedmiotów.
Aparat musi podlegaćokresowym
przeglądom. Przy nieprawidłowej
pracy urządzenia należy go
niezwłocznie wyłączyć.
Nie wolno używać
uszkodzonego urządzenia.
Producent nie bierze
odpowiedzialności za szkody
wynikłe podczas użytkowania
uszkodzonego urządzenia.
Das Gerät ist für Betrieb in
Räumen vorgesehen, bei
Temperatur von über 0
o
C. In
tieferen Temperaturen (unter 0ºC)
kann das Medium einfrieren.
Der Hersteller haftet nicht für
Schäden am Wärmetauscher,
die durch das Einfrieren des
Heizmediums im
Wärmetauscher verursacht
werden. Soll die Anlage in
Temperaturen betrieben
werden, die unter 0º liegen, ist
als Heizmedium Glykollösung
anzuwenden, oder sind
spezielle automatische
Vorrichtungen zu verwenden,
die dem Einfrieren des
Heizwassers im
Wärmetauscher vorbeugen.
Jegliche Änderungen am Gerät
sind verboten. Der Umbau oder
jeglicher Eingriff in die
Konstruktion des Gerätes führen
zum Garantiverlust
Am Lufterhitzer und an/auf den
Anschlussstutzen dürfen keine
Gegenstände angebracht
werden.
Der Apparat muss regelmäßigen
Inspektionen unterzogen werden.
Bei Mängeln muss er sofort
abgeschaltet werden.
Beschädigte Anlage darf nicht
betrieben werden. Der
Hersteller haftet nicht für
Schäden, die infolge des
Betriebes eines beschädigten
Gerätes entstehen können.
Аппарат предназна ен для
работы внутри здания, при
температурах выше 0
o
C. При
низких температурах (ниже
0ºC) появляется угроза
разморозки теплообменника.
Произ одитель не берет на
себя от етст енность за
по реждение
теплообменника
следст ие замерзания
оды теплообменнике.
Если предусматри ается
работа аппарата при
температурах ниже 0º,
тогда качест е
теплоносителя
необходимо использо ать
раст ор гликоля или
применить
дополнительные системы
контроля для защиты
теплообменника и
теплоносителя от
замерзания.
Запрещается
модифицировать
оборудование. Любые
изменения вконструкции
приведут кпотере гарантии
на оборудование.
Нельзя ставить на аппарате
или вешать на установку и
патрубки сводой какие-либо
предметы.
Необходимо периоди ески
проверять аппарат. Вслу ае
неправильной работы как
можно быстрее выклю ить
аппарат.
Запрещается использо ать
по режденный аппарат.
Произ одитель не берет на
себя от етст енность за
ущерб, ыз анный
использо анием
по режденного аппарата

www.flowair.com | 14
8. CLEANING 8. CZYSZCZENIE 8. REINIGUNG 8. CЕРВИСНЫЕ ПРОЦЕДУРЫ
Heat exchanger condition has to
be periodically checked. Coil filled
with dirt has lower heating output
and decreased air flow. Cleaning
heat exchanger should be done
using following guidelines:
Disconnect the power supply.
Be careful not to damage the
fins.
Avoid sharp cleaning tools.
Heat exchanger: clean with
low pressure water
Fan, Casing, 6-side diffusor:
clean with high pressure
Okresowo należy sprawdzaćstan
zabrudzenia wymiennika ciepła.
Zapchanie lamel wymiennika
powoduje spadek mocy grzewczej
urządzenia oraz jest niekorzystne
dla pracy wentylatora.
Czyszczenie wymiennika należy
wykonaćstosując siędo
poniższych wytycznych:
Na czas przeprowadzania
czyszczenia należy odłączyć
zasilanie elektryczne.
Podczas czyszczenia
wymiennika należy uważać
aby nie pozaginaćlamel.
Nie zaleca sięużywania
ostrych przedmiotów do
czyszczenia, ze względu na
możliwość uszkodzenia lamel.
Zaleca sięczyszczenie
wymiennika ciepła wodąpod
niskim ciśnieniem. Obudowę,
wentylator, nawiewnik można
czyścićpod wysokim
ciśnieniem
Die Verschmutzung des Gerätes
Wärmetauschers soll
regelmäßig überprüft werden.
Die Verstopfung von Lamellen
kann zur Senkung der
Heizleistung führen und hat
negative Auswirkungen auf den
Wärmetauscher. Reinigung vom
Wärmetauscher nach folgenden
Richtlinien durchführen:
Für die Reinigung des die
Stromzufuhr abtrennen.
Während der Reinigung sehr
sorgfältig mit den Lamellen
umgehen. Diese können
leicht beschädigt oder
abgebogen werden.
Mit keinen scharfen
Gegenständen die Lamellen
reinigen.
Wärmetauscher - mit
niedrigem Wasserdruck
reinigen.
Ventilator, Gehäuse,
Diffusor - mit hochem
Wasserdruck reinigen
Регулярно необходимо
проверять уровень
загрязнения
теплообменника.
Загрязненные ламели
теплообменника приводят к
уменьшению тепловой
мощности аппарата, атакже
отрицательно влияют на
работу вентилятора.
О истка теплообменника
должна проходить
следующим образом:
На время о истки
необходимо отклю ить
аппарат от питания.
Во время о истки
необходимо следить,
тоб не согнуть ламели.
Запрещается применять
острые инструменты для
о истки, из-за
возможности
повреждения ламель.
Теплообменник: истота
снизким давлением
воды. Вентилятор,
корпус, 6-стороны
pассеиватель: истота с
высоким давление


www.flowair.com | 15
9. SERVICE AND WARRANTY TERMS 9. SERWIS I GWARANCJA
Please contact your dealer in order to get acquitted with the
warranty terms and its limitation.
In the case of any irregularities in the device operation, please contact
the manufacturer’s service department.
The manufacturer bears no responsibility for operating the device
in a manner inconsistent with its purpose, by persons not
authorised for this, and for damage resulting from this!
Made in Poland
Made in EU
Manufacturer: FLOWAIR GŁOGOWSKI I BRZEZIŃSKI SP.J.
ul. Chwaszczyńska 135, 81-571 Gdynia
tel. [phone], fax: [phone]
e-mail: [e-mail]
www.flowair.com
W razie jakichkolwiek nieprawidłowości w działaniu urządzenia prosimy
o kontakt z działem serwisu producenta.
Warunki gwarancji:
Klient ma prawo w ramach gwarancji do bezpłatnej naprawy urządzenia w
wypadku wady ujawnionej w okresie trwania gwarancji.
1. Klient ma prawo w ramach gwarancji do wymiany urządzenia lub jego
elementu na nowy produkt, wolny od wad, tylko wtedy gdy w okresie
gwarancji producent stwierdzi, iżusunięcie wady nie jest możliwe.
2. Dowód zakupu stanowi dla użytkownika podstawędo wystąpienia o
bezpłatne wykonanie naprawy.
3. W przypadku bezpodstawnego wezwania do naprawy gwarancyjnej
koszty z tym związane w pełnej wysokości ponosićbędzie użytkownik.
4. Gwarancja przysługuje przez okres 36 kolejnych miesięcy od daty
zakupu.
5. Gwarancja jest ważna wyłącznie na terytorium Rzeczypospolitej
Polskiej.
6. W celu wykonania naprawy gwarancyjnej użytkownik jest zobowiązany
do dostarczenia reklamowanego urządzenia do producenta.
7. Producent zastrzega sobie prawo do rozpatrzenia i naprawy
urządzenia w ciągu 14 dni roboczych od dnia dostarczenia urządzenia
do producenta.
8. W przypadku, gdy wada nie ma charakteru trwałego i jej ustalenie
wymaga dłuższej diagnozy producent zastrzega sobie prawo
przedłużenia terminu rozpatrzenia gwarancji określonego w punkcie 7.
O konieczności przedłużenia terminu potrzebnego do rozpatrzenia
gwarancji producent zawiadomi przed upływem 14-tego dnia,
liczonego od dnia dostarczenia reklamowanego urządzenia.
9. Producent może wysłaćzastępcze urządzenie na życzenie klienta w
czasie rozpatrywania gwarancji. Na wysłany, nowy towar wystawiana
jest faktura, do której klient otrzyma korektęw przypadku pozytywnego
rozpatrzenia reklamacji.
10. W przypadku stwierdzenia, że usterka wynikła z powodu użytkowania
urządzenia niezgodnie z wytycznymi producenta lub reklamowane
urządzenie okazało sięw pełni sprawne – gwarancja nie zostanie
uznana, a zgłaszający będzie musiał dokonaćzapłaty za urządzenie
zastępcze zgodnie z wystawionąfakturą.
Ograniczenia gwarancji
1. W skład świadczeńgwarancyjnych nie wchodzą: montażi instalacja
urządzeń, prace konserwacyjne, usuwanie usterek spowodowanych
brakiem wiedzy na temat obsługi urządzenia.
2. Gwarancja nie obowiązuje w przypadku wystąpienia niżej
wymienionych usterek:
•uszkodzenia lub zniszczenia produktu powstałe w rezultacie
niewłaściwej eksploatacji, postępowania niezgodnego z
zaleceniami normalnego użycia lub niezgodnego z dostarczoną
z urządzeniem dokumentacjątechniczną,
•wad powstałych na skutek montażu urządzeńniezgodnie z
dokumentacjątechniczną,
•wady powstałe na skutek niezgodnego z zaleceniami w
dokumentacji technicznej fizycznego lub elektrycznego
oddziaływania, przegrzania lub wilgoci albo warunków
środowiskowych, zamoknięcia, korozji, utleniania, uszkodzenia lub
wahania napięcia elektrycznego, pioruna, pożaru lub innej siły
wyższej powodującej zniszczenia lub uszkodzenia produktu,
•mechaniczne uszkodzenia lub zniszczenia produktów i wywołane
nimi wady,
•uszkodzenia powstałe na skutek niewłaściwego transportowania
lub zapakowania produktu przesyłanego do punktu sprzedaży.
Klient ma obowiązek sprawdzenia towaru przy odbiorze. W razie
stwierdzenia usterek klient jest zobowiązany poinformowaćo nich
producenta oraz spisaćprotokół uszkodzeńu przewoźnika,
•wad powstałych na skutek normalnego zużycia materiałów
wynikających z normalnej eksploatacji.
Wyprodukowano w Polsce
Made in EU
Producent: FLOWAIR GŁOGOWSKI I BRZEZIŃSKI SP.J.
ul. Chwaszczyńska 135, 81-571 Gdynia
tel. [phone], fax: [phone]
e-mail: [e-mail]
www.flowair.com

www.flowair.com | 16
9. INSTANDHALTUNG UND GARANTIEBEDINGUNGEN 9. УСЛОВИЯ ГАРАНТИИ
Garantie Bedingungen sind bei Ihrem Händler erhältlich.
Bei jeglichen Funktionsstörungen nehmen Sie bitte Kontakt mit der
Serviceabteilung des Herstellers auf.
Der Hersteller haftet nicht für Folgen vom unsachgemäßen Betrieb,
für Bedienung der Anlage von den dazu nicht berechtigten
Personen, und für die daraus entstandenen Folgen und Schäden!
Hergestellt in Polen
Made in EU
Hersteller: FLOWAIR GŁOGOWSKI I BRZEZIŃSKI SP.J.
ul. Chwaszczyńska 135, 81-571 Gdynia
tel. [phone], fax: [phone]
E-mail: [e-mail]
www.flowair.com
Усло ия гарантии иеё ограничения доступные удилера.
Вслу ае неисправностей вработе аппарата просим обращаться к
авторизованному сервису производителя.
За эксплуатацию аппарата способами, не соот етст ующими
его назначению, лицами, не имеющими соот етст енного
разрешения, атакже за недостатки или ущерб, озникшие на
осно ании этого, произ одитель не несет от етст енности!
Произ едено Польше
Made in EU
Произ одитель: FLOWAIR GŁOGOWSKI I BRZEZIŃSKI SP.J.
ul. Chwaszczyńska 135, 81-571 Gdynia
tel. [phone], fax: [phone]
e-mail: [e-mail]
www.flowair.com
ЧТУП "Фло айр Групп"
Предста итель компании FLOWAIR Беларуси
220075 г. Минск
ул. Промышленная 6Б-1, комн. 5
Тел: [phone]
[phone]
email: [email protected]m
www.flowair.com
ООО ЮНИО-ВЕНТ
Эксклюзи ный дистрибьютор России
117036, г. Москва
ул. Дмитрия Ульянова, д.19
Тел: [phone]
Тел: [phone]
e-mail: [email protected]
www.flowair.ru
FLOWAIR UKRAINE LTD
Эксклюзи ный дистрибьютор Украине
04210 г. Киев
пр-тГероев Сталинграда 14
тел/факс Киев: [phone]
моб: [phone]
e-mail: [e-mail]
www.flowair.ua
YAVUU-IMPEX LCC
Эксклюзи ный дистрибьютор Монголии
Sky Post 46, BOX-100
Chingeltei district
Baga toiruu
Ulaanbaatar, Mongolia
Tel/Fax: [phone] ; 328259

www.flowair.com | 17
Deklaracja zgodności WE / Declaration Of Conformity/ Декларация осоответствии
FLOWAIR GŁOGOWSKI I BRZEZIŃSKI SP.J.
ul. Chwaszczyńska 135, 81-571 Gdynia
tel. [phone]
tel./fax: [phone]
e-mail: [email protected]
www.flowair.pl
Niniejszym deklarujemy, iżwodne nagrzewnice powietrza / FLOWAIR hereby confirms that heating unit / Компания FLOWAIR
декларирует, то водяные воздухонагреватели:
•LEO AGRO: AGRO ST, AGRO SP, AGRO HP, AGRO CR, AGRO HT
zostały wyprodukowane zgodnie z wymaganiami następujących Dyrektyw Unii Europejskiej /
were produced in accordance to the following Europeans Directives / произведены согласно требованиям Директива Европейского
Союза :
1. 2014/30/UE – Kompatybilności elektromagnetycznej / Electromagnetic Compatibility (EMC) / Электромагнитная
совместимость (ЭМС) технических средств,
2. 2006/42/WE – Maszynowej / Machinery / Машины иМеханизмы,
3. 2014/35/UE – Niskonapięciowe wyroby elektryczne / Low Voltage Electrical Equipment (LVD) / Низковольтное
оборудование (LVD),
4. 2009/125/WE – Produkty związane z energią/ Energy-related products (ErP 2015) / Энергопотребляющие продукты
oraz zharmonizowanymi z tymi dyrektywami normami /and harmonized norms ,with above directives /атакже всоединении с
данными директивами стандартами
PN-EN ISO 12100:2012 Bezpieczeństwo maszyn -- Ogólne zasady projektowania -- Ocena ryzyka i zmniejszanie ryzyka / Safety
Of Machinery - General Principles For Design - Risk Assessment And Risk Reduction / Безопасность
машин – Общие принципы проектировки – Оценка риска иуменьшение риска.
PN-EN 60204-1:2010 Bezpieczeństwo maszyn — Wyposażenie elektryczne maszyn — Część 1: Wymagania ogólne /
Safety of machinery − Electrical equipment of machines − Part 1: General requirements /
Безопасность машин. Электрооборудование машин имеханизмов.
Часть 1. Общие требования.
PN-EN 60034-1:2011 Maszyny elektryczne wirujące – Część 1: dane znamionowe i parametry / Rotating electrical
machines — Part 1: Rating and performance / Вращающиеся электри еские машины. Номинальные
данные ихарактеристики.
PN-EN 61000-6-2:2008 Kompatybilność elektromagnetyczna. Część 6-2: Normy ogólne. Odporność w środowiskach
przemysłowych / Electromagnetic compatibility (EMC). Generic standards. Immunity for industrial
environments / Электромагнитная совместимость (ЭМС) - Часть 6-2: Общие стандарты -
Помехоустой ивость для промышленных обстановок.
Gdynia, 28.09.2016
Product Manager

www.flowair.com | 18
Numer katalogowy: 52106
Indeks: MT-DTR-AGRO-HT-EN-PL-DE-RU-V1
