Thank you for purchasing the LEO AGRO fan heater.
This operation manual has been issued by the FLOWAIR GŁOGOWSKI
I BRZEZIŃSKI SP.J. company. The manufacturer reserves the right to
make revisions and changes in the operation manual at any time and
without notice, and also to make changes in the device without
influencing its operation.
This manual is an integral part of the device and it must be delivered to
the user together with the device. In order to ensure correct operation
of the equipment, get thoroughly acquainted with this manual and keep
it for the future.
Dziękujemy Państwu za zakup nagrzewnicy wodnej LEO AGRO.
Niniejsza instrukcja obsługi została wydana przez firmęFLOWAIR
GŁOGOWSKI I BRZEZIŃSKI SP.J. Producent zastrzega sobie prawo
do wprowadzenia poprawek i zmian w instrukcji obsługi w dowolnym
czasie i bez powiadomienia, a także zmian w urządzeniu nie
wpływających na jego działanie.
Instrukcja ta jest integralnączęściąurządzenia i musi byćdostarczona
wraz z nim do użytkownika. Aby zapewnićprawidłowąobsługęsprzętu
należy dokładnie zapoznaćsięz niniejsząinstrukcjąi zachowaćjąna
przyszłość.
Wir bedanken uns für den Einkauf des Wasserlufterhitzers LEO AGRO.
Die vorliegende Bedienungseinleitung wird durch die Firma FLOWAIR
GŁOGOWSKI I BRZEZIŃSKI SP.J. herausgegeben. Der Hersteller
behält sich das Recht vor, jederzeit Verbesserungen und Änderungen
vorzunehmen, ohne darüber zu informieren, und am Gerät Änderungen
vorzunehmen, die seine Funktion nicht betreffen.
Die Bedienungsanleitung ist ein integraler Bestandsteil des Gerätes und
muss mit ihm bei dem Benutzer angeliefert werden. Damit das Gerät
korrekt betrieben und bedient wird, machen Sie sicht mit der
vorliegenden Bedienungsanleitung vertraut und bewahren Sie sie für
die Zukunft auf.
Благодарим Вас за покупку водяного отопительного аппарата LEO
AGRO.
Настоящее руководство пользователя издано фирмой FLOWAIR
GŁOGOWSKI I BRZEZIŃSKI SP.J. Производитель оставляет за
собой право вносить поправки иизменения втехническую
документацию влюбое время ибез уведомления, атакже вносить
изменения, касающиеся аппаратов, не влияющие на их
функционирование.
Это руководство является неотъемлемой исущественной частью
аппарата ивместе сним должно передаваться пользователю. Для
обеспечения правильного обслуживания аппарата необходимо
внимательно ознакомиться снастоящим руководством ихранить
его внадежном месте.

! ! www.flowair.com | 3!
1. APPLICATION
1. ZASTOSOWANIE
1. INHALTSVEZEICHNIS
1. ПРИМЕНЕНИЕ
LEO AGRO heaters are designed for
indoor use. Fan heater is equipped
with IP66 motor and heat exchanger
coated with special anti corrosive
painting, additionally aluminium
lammellas are thicker, covered by
epoxy and keeping larger distance to
prevent clogging.Units can operate in
buildings with increased both air
dustiness and humidity as well as in
ammonia environment – up to 25
ppm.
Application – chicken farms.
Nagrzewnice przeznaczone sądo
pracy wewnątrz pomieszczeń.
W urządzeniu zastosowano
wentylator o stopniu ochrony IP66
oraz wymiennik ciepła pokryty
specjalnąpowłokąantykorozyjnąz
epoksydowanymi lamelami o
zwiększonym rozstawie. Mogąbyć
stosowane w obiektach, w których
występuje zwiększone zapylenie
powietrza, wysoka wilgotność czy
środowisko amoniakalne – do 25
ppm.
Zastosowanie – kurniki
Die Lufterhitzer sind zum
Innenbereich bestimmt. Im Gerät
wurde der Ventilator mit dem
Schutzart IP66 und der
Wärmetauscher mit der speziellen
Korrosionschutzbeschichtung und
mit Epoxid-beschichteten Rippen
angewendet. Die
Wärmetauscherrippen haben
breiteren Abstand.Sie können in
Räumen mit erhöhter
Luftbestäubung, -feuchtigkeit oder
Amoniakgehalt bis 25 ppm
eingesetzt werden.
Inhaltsvezeichnis – Hühnerställe
Воздухонагреватели
предназначены для установки
внутри помещений. Ваппаратах
применен специальный
вентилятор со степенью защиты
IP66, атакже эпоксидированный
теплообменник сламелями с
увеличенной толщиной. Их можно
применять на объектах с
повышенной запыленностью,
высокой влажностью или в
аммиачной среде - до 25 ppm.
Применение - курятники
2. TECHNICAL
DATA
2. DANE
TECHNICZNE
2.TECHNISCHE
DATEN
2.ТЕХНИЧЕСКИЕ
ПАРАМЕТРЫ
3. HEAT
CAPACITY
SHEET
3. TABELE
MOCY
GRZEWCZYCH
3. HEIZLEISTU
NGSTABELLE
N
3. ТАБЛИЦА
ТЕПЛОВОЙ
МОЩНОСТИ
!
V = 3700 m3/h
Tp1
PT
Qw
∆pw
Tp2
°C
kW
l/h
kPa
°C
Tw1/Tw2 = 90/70oC
0
43,0
1890
20
32,5
5
39,7
1750
17
35,5
10
36,6
1610
15
38,5
15
33,5
1470
13
41,5
Max airflow [m3/h ] | Max. strumieńprzepływu powietrza [m3/h ]
| Max. Luftdurchfluss [m3/h ] | Макс. объем воздуха [м3/ч]
3700
20
30,4
1340
11
44,5
25
27,5
1210
9
47,5
Power supply [V/Hz] | Zasilanie [V/Hz] |
Stromversorgung [V/Hz] | Питание [В/Гц]
230/50
30
24,5
1080
8
50,5
Tw1/Tw2 = 80/60oC
Max current consumption [A] | Max. pobór prądu [A] |
Max. Stromaufnahme [A] | Макс. потребление тока [A]
1,8
0
37,2
1630
16
28,0
5
34,0
1490
14
31,0
Max. power consumption [W] | Max. pobór mocy [W] | Max.
Leistumgsaufnahme [W] | Макс. !Максимальная
потребляемая мощность [Вт]
350
10
30,9
1360
12
34,0
15
27,8
1220
10
37,0
IP/ Insulation class | IP/Klasa izolacji | IP/Isolierungsklasse |
IP/Класс изоляции
66/F
20
24,9
1090
8
40,0
25
21,9
960
7
43,0
Max acoustic pressure level [dB(A)] | Max. poziom ciśnienia
akustycznego [dB(A)] | Max. Lärmstärke [dB(A)] | Макс.
Уровень акустического давления [дБ(A)]
51*
30
19,1
840
5
46,0
Tw1/Tw2 = 70/50oC
Max heating water temperature [oC] | Max. temp. wody
grzewczej [oC] | Max. Temperatur des Heizwassers [oC] | Макс.
темп. горячей воды [oC]
130
0
31,3
1370
12
23,5
5
28,2
1230
10
26,5
Max operating pressure [MPa] | Max. ciśnienie robocze [MPa] |
Max. Betriebsdruck [MPa] | Макс. рабочее давление [MПa]
1,6
10
25,1
1100
9
29,5
15
22,2
970
7
32,5
Connection | Przyłącze |
Anschluss | Присоединительные патрубки
¾”
20
19,2
840
6
35,5
25
16,3
710
4
38,5
Max working temperature [oC] | Maks. temperatura pracy [oC] |
Maximale Betriebstemperaur [oC] |
Макс. рабочая температура [oC]
60
30
13,5
590
3
41,5
Tw1/Tw2 = 60/40oC
0
25,4
1110
10
19,0
Device mass [kg] | Masa urządzenia [kg] |
Gewicht des Gerätes [kg] | Вес аппарата [кг]
21,8
5
22,4
980
8
22,0
10
19,4
840
6
25,0
15
16,4
720
4
28,0
Mass of device filled with water [kg] | Masa urządzenia
napełnionego wodą[kg] | Gewicht des wasser-gefülltes
Gerätes [kg] | Вес аппарата, наполненного водой [кг]
23,9
20
13,5
590
3
31,0
25
10,7
460
2
33,5
30
7,8
340
1
36,5
Revolutions per minute [rpm] | Prędkość obrotowa [obr/min] |
Drehzahl des Lüfters [U/min] | !Скорость вращения
вентилятора [об/мин] !
1350
*Acoustic pressure level has been measured 5m from the unit in a 1500m3 space with a medium sound absorption coefficient| |
*Poziom ciśnienia akustycznego podano dla pomieszczenia o średniej zdolności pochłaniania dźwięku, objętości 1500m3, 5m od urządzenia
*Akustischer Schalldruckpegel angegeben für Räume mit mitllerer Schallabsorbtion, Raumvolmen 1500m3, in 5m Entfernung vom Gerät
*Уровень звукового давления для помещения со средним коэффициентом звукопоглощения, объёмом 1500м3, на расстоянии 5мот аппарата.
650
610
510
630
440

www.flowair.com | 4!
4. RANGE
4. ZASIĘG
4. LUFTREICHWEITE
4. СТРУЯ
!
V– airflow | przepływ powietrza | Luftdurchfluss | объем воздуха
L– horizontal range of isothermal stream (velocity boundary is equal to 0,5 m/s) | zasięg poziomy strumienia izotermicznego, przy prędkości
granicznej 0,5m/s | Isothermische Reichweite des Luftstrahles bei Grenzgeschwidigkeit 0,5m/s | Длина струи изотермического воздуха, при
граничной скорости 0,5м/с
!
5. INSTALLATION
5. MONTAŻ
5. MONTAGE!
5. УСТАНОВКА
Fan heaters can be mounted to
vertical or horizontal partitions in
any position. During the montage,
the minimal distances from the
walls and ceiling have to be kept.
Nagrzewnice mogąbyć
montowane do przegród
pionowych i poziomych
w dowolnej pozycji. Podczas
montażu należy zachować
zalecane odległości od przegród.
Die Warmwasser-Heizlüftern
können beliebig vertikal bzw.
horizontal montiert werden. Bei
der Montage sind die empfohlene
Abstände zu beachten.
Воздухонагреватели можно
устанавливать на вертикальных
или горизонтальных
перегородках. Во время
установки необходимо
соблюдать рекомендуемые
расстояния от преград.
!
!
2,5 - 10m
min 0,3m
min 0,8m
2,5 - 8m
min 0,3m

! ! www.flowair.com | 5!
5.1. INSTALLATION –
AGRO BRACKET
5.1. MONTAŻ– KONSOLA AGRO
The AGRO bracket makes it possible
to:
•Mount the device on the wall in
vertical position or inclined at 45o
or 60 o,
•Mount the device under the ceiling
in horizontal position or inclined at
45oor 60 o.!
•It is possible to rotate it along the
points of the bracket connection
with the unit.
The AGRO bracket is not standard
equipment of the heater. It is ordered
separately and delivered together with
elements necessary for its installation.
Expansion bolts are not included in
the set. Type of the Bolts should be
chosen appropriately to the type of the
wall.
Konsola AGRO umożliwia:
•Montażnagrzewnicy na ścianie w
pozycji pionowej, pod kątem 45olub
pod katem 60o,
•Montażnagrzewnicy pod sufitem w
pozycji poziomej, pod kątem 45olub
pod kątem 60o.!
•Obrót urządzenia o 170˚ wokół
miejsc łączenia konsoli z
urządzeniem.
Konsola AGRO nie jest standardowym
wyposażeniem urządzenia. Jest
dostarczana opcjonalnie wraz z
elementami potrzebnymi do jej montażu.
Kołki rozporowe nie sądołączane
w zestawie. Należy dobraćodpowiedni
rodzaj kołków do danego typu przegrody.
5.1. MONTAGE -
MONTAGEKONSOLE AGRO
5.1. УСТАНОВКА -
МОНТАЖНАЯ КОНСОЛЬ AGRO
Montagemöglichkeiten:
•An einer Wand vertikal, Winkel
von 45ooder 60 o,
•Unter einer Decke waagerecht,
unter einem Winkel von 45o
oder 60 o.!
•Sie ermöglicht das Drehen des
Gerätes im Bezug auf die
Befestigungselemene zwischen
dem Gerät und der AGRO
Montagekonsole.
Die Montagekonsole AGRO gehört
nicht zum Lieferumfang des
Apparates. Die Montagekonsole
AGRO wird als Option mit den
Montageteilen angeliefert.
Die Dübeln gehören nicht zum
Lieferumfang. Es sollen richtigen
Dübeln zu der Trennwand ausgewählt
werden.
Возможные способы монтажа:
•На стене ввертикальном
положении, под углом 45 o
или 60 o,
•Под перекрытием в
горизонтальном положении или
под углом 45oили 60 o!
•Консоль AGRO дает возможность
поворота отопительного аппарата
вокруг своей оси.
Монтажная консоль AGRO не входит в
состав стандартного оснащения
аппарата. Монтажная консоль FB
поставляется опционально вместе с
элементами, необходимыми для ее
крепления.
Распорные дюбели не входят всостав
набора. Следует подобрать
соответствующий тип дюбелей для
данного типа перегородок.
5.2. ASSEMBLY INSTRUCTIONS
5.2. ETAPY POSTĘPOWANIA
5.2. MONTAGEVERLAUF
5.2. ЭТАПЫ ДЕЙСТВИЙ

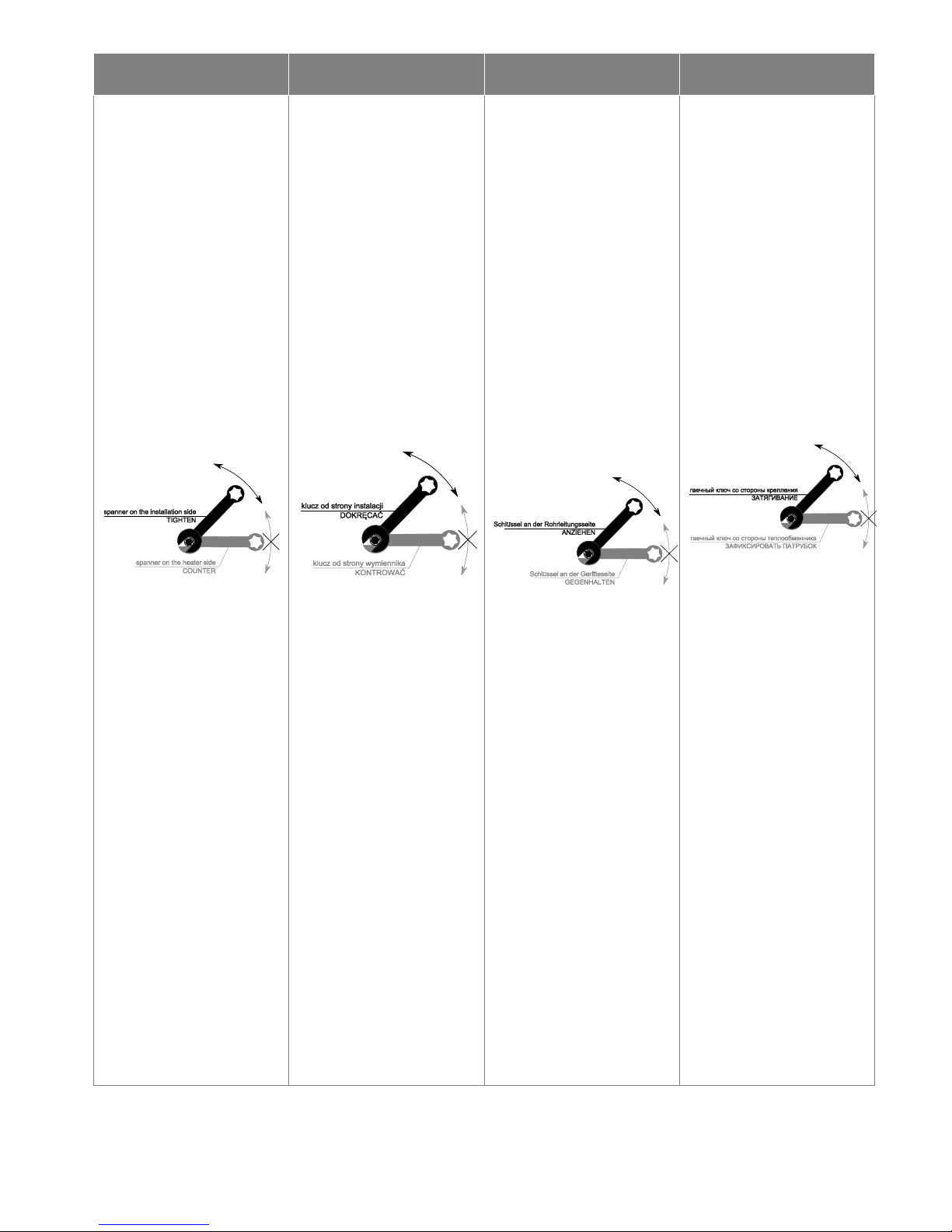

!!!!!!!!!!!!①!!
!①!-!śruby M8 dołączone w zestawie z konsolą| M8 screws are in set with AGRO bracket | M8-Schrauben sind im Bausatz mit der Konsole enthalten |
Винт М8 поставляется вкомплекте сконсолью
45
o
60
o
45
o
60
o
170o

www.flowair.com | 6!
6. CONTROLS
6. AUTOMATYKA
S type control – It is on/off type control. The heater operation is regulated by
a thermostat that switches on the device in case of temperature drop below
the pre-set value. The fan can operate within 5-step range of capacities (using
five step fan speed regulator)
Sterowanie ON/OFF – Pracęnagrzewnicy reguluje termostat, który załącza
urządzenie w przypadku spadku temperatury w pomieszczeniu poniżej
wartości zadanej. Wentylator może pracowaćw 5-stopniowym zakresie
wydajności (stosując transformatorowy regulator prędkości obrotowej)
6. STEUERUNG
6. АВТОМАТИКА
Typ S-Regelung – EIN-AUS Regelung. Der Betrieb des Lufterhitzers wird von
einem Thermostat gesteuert, der das Gerät im Falle einer
Temperaturabsenkung unter den eingestellten Sollwert einschaltet. Der
Luftvolumenstrom kann 5-stufig eingestellt werden (mit einem Traforegler).
Управление ON/OFF – Работа отопительного аппарата регулируется
термостатом, который включает аппарат вслучае падения температуры
впомещении ниже заданной. Имеется возможность пятиступенчатой
регулировки производительности вентилятора (применяя
трансформаторный регулятор скорости вращения).
6.1. CONTROL EQUIPMENT
6.1. ELEMENTY AUTOMATYKI
6.1. ZUBEHÖR
6.1. СОСТАВНЫЕ ЭЛЕМЕНТЫ АВТОМАТИКИ
ON/OFF
R55
Room thermostat with
increased IP
Temperature adjustment
range: +10 …+400C
Protection degree: IP55
Load carrying capacity of the
contact: inductive 4A resistivity
16A
Termostat pomieszczeniowy
o podwyższonym stopniu
ochrony
Zakres nastawy
temperatury:+10 …+400C
Stopieńochrony: IP55
Obciążalność styków:
indukcyjne 4A, rezystancyjne
16A
Raumthermostat mit
erhöhter Schutzklasse
Einstellungsbereich der
Temperatur: +10 …+400C
Schutzklasse: IP55
Belastbarkeit des Kontaktes:
induktiv 4A,
resistantiv 16A
Комнатный термостат с
более высокой степенью
защиты.
Диапазон настройки
температуры:
+10 …+400C
Степень защиты: IP55
Макс.нагрузка на клеммы:
индуктивная 4А,
резистивная 16А.
TRa* / TRd
5-step fan speed regulator
Supply voltage: 230V 50/60Hz
Protection degree: IP54
Operation temp. range:
0 …+40oC
Adjustment: max 1 device.
5-stopniowy regulator
obrotów
Napięcie zasilania:
230V 50/60Hz
Stopieńochrony: IP54
Zakres temperatury pracy:
0 …+40oC
Regulacja: max. 1 urządzenie.
5-stufiger
Drehzahltraforegler
Versorgungsspannung:
230V 50/60Hz
Schutzklasse: IP54
Bereich der
Betriebstemperatur:
0 …+40oC
Steuerung: max. 1
Пятиступенчатый
регулятор скорости
вращения вентилятора
Напряж. питания:
230В50/60Гц
Степень защиты: IP54
Диапазон рабочей
температуры: 0 …+40oC
Управление: макс. 1
аппаратом
SRQ2d!!
Two-way valve with actuator
Protection degree: IP20
Supply voltage: 200 – 240V
50/60Hz
Max. medium temperature:
+93oC
Max. operating pressure:
1,6MPa
Kvs: 6,5
Connection: ¾”
Runtime: 18sek.
Mounting: on the return line of
the heat medium from the
heater.
Zawór dwudrogowy
z siłownikiem
Stopieńochrony: IP20
Napięcie zasilania: 200 –
240V 50/60Hz
Maks. temperatura czynnika:
+93oC
Maks. ciśnienie robocze:
1,6MPa
Kvs: 6,5
Przyłącze: ¾”
Czas otwarcia: 18sek.
Montaż: na powrocie czynnika
grzewczego z nagrzewnicy
2-Wege-Regelventil mit
Stellmotor
Schutzklasse: IP20
Versorgungsspannung:
200 – 240V 50/60Hz
Max. Temperatur des
Mediums: +93oC
Max. Betriebsdruck: 1,6MPa
Kvs: 6,5
SRV2d – ¾”
Laufzeit: 18sek.
Montage: am Rücklauf
Двухходовой клапан
ссервоприводом
Степень защиты: IP20
Напряжение питания:
200 – 240В50/60Гц
Макс.температура
теплоносителя: +93oC
Макс. рабочее давление:
1,6MПa
Kvs (коэффициент
пропускания): Kvs: 6,5
Присоединительные
патрубки: ¾”
Время открытия: 18сек
Установка: на возврате
(выходе) воды из
теплообменника.
* Niedostępne w Rosji / Недоступно вРоссии
!
! !

! ! www.flowair.com | 7!
6.2. CONNECTION DIAGRAMS
6.2. SCHEMATY PODŁĄCZEŃ
6.2. ANSCHLUSSSCHEMA
6.2. СХЕМЫ ПОДКЛЮЧЕНИЯ
Thermostat R55 controls the
operation of SRQ2d valve. TRa
speed regulator allows for 5-step
fan air flow switch.
Termostat R55 steruje pracą
zaworu SRQ2d. Regulator TRa
umożliwia 5-stopniowąregulację
wydajności wentylatora.
R55 Raumthermostat regelt die
Arbeit des 2-Wege-Regelventils
SRQ2d. TRa 5-Stufenschalter
ermöglicht eine stufige Regelung
der Ventilatorarbeit. !
Термостат R55 управляет
работой клапана SRQ2d.
Регулятор TRa дает
возможность 5-ступенчатой
регуляции производительности
вентилятора.
Thermostat R55 controls the
operation of SRQ2d valve and TRa
speed regulator. TRa allows for 5-
step fan air flow switch.
Termostat R55 steruje pracą
zaworu SRQ2d i regulatora TRa.
Regulator TRa umożliwia 5-
stopniowąregulacjęwydajności
wentylatora
R55 Raumthermostat regelt die
Arbeit des 2-Wege-Regelventils
SRQ2d und des TRa 5-
Stufenschalters. TRa 5-
Stufenschalter ermöglicht eine
stufige Regelung der
Ventilatorleistung.
Термостат R55 управляет
работой клапана SRQ2d и
регулятором TRa. Регулятор
TRa дает возможность 5-
ступенчатой регуляции
производительности
вентилятора.

www.flowair.com | 8!
7. LEO KM AGRO
7. LEO KM AGRO
Heater LEO AGRO is compatible with LEO KM AGRO mixing chamber. Mixing
chamber is designed for delivering fresh air to the room. This is the simplest
possible way to achieve a mechanical ventilation in the dedicated building.
LEO KM AGRO mixing chamber consists of 3 independent components:
adapter, filter module and damper module.
Mixing chamber is equipped with filter EU3 class (optional EU4 class).
Nagrzewnica LEO AGRO jest kompatybilna z komorąmieszania LEO KM
AGRO. Komora mieszania umożliwia dostarczenie zewnętrznego powietrza
do pomieszczenia, tworząc najprostszy sposób wentylacji mechanicznej.
Komora mieszania LEO KM AGRO składa sięz 3 niezależnych elementów:
adaptera, modułu filtra i modułu przepustnic.
Standardowo komora wyposażona jest w filtr kasetowy klasy EU3 (opcjonalnie
dostępny EU4) umieszczony po stronie ssącej urządzenia.
7. LEO KM AGRO
7. LEO KM AGRO
Der Lufterhitzer LEO AGRO ist zur Montage mit Mischluftkasten LEO KM
AGRO vorgesehen. Die Mischkammer ermöglicht. Frischluftzufuhr zum Raum
und schafft dadurch die mechanische Belüftung.
Der Mischluftkasten LEO KM AGRO besteht aus 3 unabhängigen Elementen:
Verbindungsteil, Filtermodul und Drosselklappemodul.
Der Mischluftkasten wird serienmäßig mit einem EU3-Rahmenfilter an der
Saugseite ausgestattet (EU4 optional erhältlich).
Воздухонагреватели LEO AGRO приспособлена квзаимодействию со
смесительной камерой LEO KM AGRO. Смесительная камера делает
возможным подачу свежего воздуха впомещение, что является самым
простым способом создания принудительной вентиляции.
Смесительная камера LEO KM AGRO составлена из 3 независимых
элементов: адаптера, фильтра идроссельных заслонок.
Встандартном исполнении камера оснащена касетными фильтрами EU3
(опционально доступны EU4), расположенными на входе воздуха в
аппарат.
7.1. HEAT CAPACITY SHEET
7.1. TABELE MOCY GRZEWCZYCH
7.1. HEAT CAPACITY SHEET
7.1. TABELE MOCY GRZEWCZYCH
V = 3200 m3/h
Tp1
PT
Qw
∆pw
Tp2
PT
Qw
∆pw
Tp2
PT
Qw
∆pw
Tp2
PT
Qw
∆pw
Tp2
°C
kW
l/h
kPa
°C
kW
l/h
kPa
°C
kW
l/h
kPa
°C
kW
l/h
kPa
°C
Tw1/Tw2 = 90/70oC
Tw1/Tw2 = 80/60oC
Tw1/Tw2 = 70/50oC
Tw1/Tw2 = 60/40oC
-25
55,3
2440
32
18,5
48,7
2180
27
14,0
44,0
1930
22
10,0
38,3
1670
17
5,0
-20
52,0
2290
28
22,0
46,4
2040
24
17,5
40,8
1790
19
13,0
35,2
1530
15
8,5
-15
48,7
2150
25
25,0
43,2
1900
21
20,5
37,6
1650
17
16,0
32,1
1400
14
11,5
-10
45,5
2010
22
28,0
40,1
1760
18
23,5
34,6
1510
16
19,0
29,1
1270
12
14,5
-5
42,4
1870
20
31,0
37,0
1630
16
26,5
31,6
1380
14
22,0
26,2
1140
10
17,5
0
39,4
1730
17
34,0
34,0
1500
15
29,5
25,0
1250
11
25,0
23,3
1020
9
20,5
5
36,4
1600
15
37,0
31,1
1370
13
32,5
25,8
1130
9
28,0
20,5
890
7
23,0
10
33,5
1470
15
40,0
28,3
1240
11
35,5
23,1
1010
9
31,0
17,8
780
6
26,0
15
30,6
1350
12
43,0
25,5
1120
11
38,5
20,3
890
7
33,5
15,1
660
6
29,0
20
27,8
1230
10
46,0
22,8
1000
9
41,0
17,6
770
5
36,5
12,4
540
5
31,5
25
25,1
1110
10
49,0
20,1
880
7
44,0
15,0
660
5
39,0
9,8
430
5
34,5
30
22,4
990
8
52,0
17,4
770
5
47,0
12,4
540
4
42,0
7,2
310
3
37,0
V– airflow | przepływ powietrza | Luftdurchfluss | объем воздуха
PT – heat capacity | moc grzewcza | Heizleistung | мощность нагрева
Tp1 – inlet air temp. | temperatura powietrza na wlocie do aparatu | Lufteintrittstemperatur | температура воздуха на входе ваппарат
Tp2 – outlet air temp. | temperatura powietrza na wylocie z aparatu | Lufteustrittstemperatur | температура воздуха на выходе из аппарата
Tw1 – inlet water temp. | temperatura wody na zasilaniu wymiennika | Wassertemperatur im Vorlauf | температура воды на входе втеплообменник
Tw2 – outlet water temp. | temperatura wody na powrocie z wymiennika | Wassertemperatur im Rücklauf | температура воды на выходе из теплообменника
Qw – water flow rate | strumieńprzepływu wody grzewczej | Heizwasserstrom | количество воды проходящей через теплообменник
Δpw– pressure drop of water | spadek ciśnienia wody w wymienniku | wasserseitiger Druckabfall | потеря давления воды втеплообменнике

! ! www.flowair.com | 9!
8. START-UP
8. URUCHOMIENIE
8. INBETRIEBNAHME
8. ПУСКО-НАЛАДОЧНЫЕ
РАБОТЫ
The connection should be
executed in a way which does not
induce stresses.
It is recommended to install air
vent valves at the highest point of
the system.
The system should be executed so
that, in the case of a failure, it is
possible to disassemble the
device. For this purpose it is best
to use shut-off valves just by the
device.
The system with the heating
medium must be protected against
an increase of the heating medium
pressure above the permissible
value (1.6 MPa).
While screwing exchanger to
pipeline - connecting stubs has to
be hold by wrench.
Before connecting the power
supply check the correctness of
connection of the fan motor and
the controllers. These connections
should be executed in accordance
with their technical documentation.
Before connecting the power
supply check whether the mains
voltage is in accordance with the
voltage on the device data plate.
Before starting the device check
the correctness of connection of
the heating medium conduits and
the tightness of the system.
The electrical system supplying the
fan motor should be additionally
protected with a circuit breaker
against the effects of a possible
short-circuit in the system.
Starting the device without
connecting the ground conductor
is forbidden.
Przyłącze hydrauliczne powinno
byćwykonane w sposób
niepowodujący naprężeń.
Zalecane jest zastosowanie
zaworów odpowietrzających w
najwyższym punkcie instalacji.
Instalacja powinna byćwykonana
w taki sposób, aby w razie awarii
istniała możliwość
przeprowadzenia demontażu
aparatu. W tym celu najlepiej jest
zastosowaćzawory odcinające tuż
przy urządzeniu.
Instalacja z czynnikiem
grzewczym musi być
zabezpieczona przed wzrostem
ciśnienia czynnika grzewczego
ponad dopuszczalnąwartość (1,6
MPa).
Podczas montażu instalacji należy
bezwzględnie unieruchomić
króćce przyłączeniowe
wymiennika.
Przed podłączeniem zasilania
należy sprawdzićpoprawność
podłączenia silnika wentylatora
i sterowników. Podłączenia te
powinny byćwykonane zgodnie
z ich dokumentacjątechniczną
Przed podłączeniem zasilania
należy sprawdzićczy napięcie w
sieci jest zgodne z napięciem na
tabliczce znamionowej urządzenia.
Przed uruchomieniem urządzenia
należy sprawdzićprawidłowość
podłączenia przewodów
z czynnikiem grzewczym oraz
szczelność instalacji
Instalacja elektryczna, zasilająca
silnik wentylatora powinna być
dodatkowo zabezpieczona
bezpiecznikiem przed skutkami
ewentualnego zwarcia w instalacji.
Uruchomienie urządzenia bez
podłączenia przewodu
uziemiającego jest niedozwolone.
Der Anschluss soll spannungsfrei
erfolgen.
Wir empfehlen, die
Entlüftungsventile im höchsten
Punkt der Installation zu
lokalisieren.
Die Installation soll in so einer Art
und Weise ausgeführt werden,
dass im Falle einer Panne der
Apparat leicht demontiert werden
kann. Hierfür sind die
Abschlussventile am besten dicht
am Gerät zu montieren.
Eine Anlage mit dem Heizmedium
muss vor dem Druckanstieg des
Mediums über den zulässigen
Wert (1,6 MPa) geschützt werden.
Beim Anschließen der
Heizwasserleitungen müssen die
Anschlussstutzen des Geräts
unbedingt gegengehalten werden.
!
Bevor die Versorgung
eingeschaltet wird, soll der
korrekte Anschluss des
Ventilatormotors und der
Steuergeräte geprüft werden.
Diese Anschlüsse sind
entsprechend der technischen
Dokumentation auszuführen.
Bevor die Versorgung
eingeschaltet wird, soll geprüft
werden, ob die Netzspannung mit
der Spannungsangabe am
Datenschild übereinstimmt.
Bevor die Anlage eingeschaltet
wird, soll der korrekte Anschluss
der Wasserleitungen und die
Dichtheit der Installation geprüft
werden.
Die elektrische Installation der
Versorgung des Ventilatormotors
muss mit einer Sicherung
versehen werden, die vor Folgen
eines eventuellen Kurzschlusses in
der Installation schützt.
Es ist verboten, die Anlage ohne
angeschlossenen Erdungskabel in
Betrieb zu nehmen.
Подключение аппарата должно
быть выполнено таким образом,
чтобы не перегружать
электрическую систему.
Рекомендуется применение
воздухоотводчиков всамой
высокой точке системы.
Аппарат следует устанавливать
так, чтобы вслучае аварии была
возможность демонтажа
аппарата. Для этого,
отсекающие клапаны лучше
разместить рядом саппаратом.
Система подачи теплоносителя
должна быть защищена от роста
давления выше допускаемого
значения (1,6 MПa).
При сборке аппарата патрубки
нагревателя должны быть
полностью неподвижными.
Перед подключением источника
питания следует проверить
правильность соединения
двигателя вентилятора и
управляющей автоматики. Эти
соединения должны быть
выполнены согласно их
технической документации.
Перед подключением источника
питания следует проверить, что
параметры электрической сети
соответствуют параметрам,
указанным на заводской
табличке аппарата.
Перед запуском аппарата
следует проверить
правильность подключения
системы подачи теплоносителя
ипроверить герметичность
соединения.
Электрическая сеть, питающая
двигатель вентилятора, должна
быть дополнительно защищена
предохранителем для
предотвращения последствий
короткого замыкания всети
электроснабжения.
Запрещается запуск аппарата
без подключения провода
заземления.
!

www.flowair.com | 10!
9. START-UP
9. URUCHOMIENIE
9. INBETRIEBNAHME
9. ПУСКО-НАЛАДОЧНЫЕ
РАБОТЫ
The connection should be
executed in a way which does not
induce stresses.
It is recommended to install air vent
valves at the highest point of the
system.
The system should be executed so
that, in the case of a failure, it is
possible to disassemble the
device. For this purpose it is best to
use shut-off valves just by the
device.
The system with the heating
medium must be protected against
an increase of the heating medium
pressure above the permissible
value (1.6 MPa).
While screwing exchanger to
pipeline - connecting stubs has to
be hold by wrench.
Before connecting the power
supply check the correctness of
connection of the fan motor and the
controllers. These connections
should be executed in accordance
with their technical documentation.
Before connecting the power
supply check whether the mains
voltage is in accordance with the
voltage on the device data plate.
Before starting the device check
the correctness of connection of
the heating medium conduits and
the tightness of the system.
The electrical system supplying the
fan motor should be additionally
protected with a circuit breaker
against the effects of a possible
short-circuit in the system.
Starting the device without
connecting the ground conductor is
forbidden.
Przyłącze hydrauliczne powinno
byćwykonane w sposób
niepowodujący naprężeń.
Zalecane jest zastosowanie
zaworów odpowietrzających w
najwyższym punkcie instalacji.
Instalacja powinna byćwykonana
w taki sposób, aby w razie awarii
istniała możliwość
przeprowadzenia demontażu
aparatu. W tym celu najlepiej jest
zastosowaćzawory odcinające tuż
przy urządzeniu.
Instalacja z czynnikiem
grzewczym musi być
zabezpieczona przed wzrostem
ciśnienia czynnika grzewczego
ponad dopuszczalnąwartość (1,6
MPa).
Podczas montażu instalacji należy
bezwzględnie unieruchomić
króćce przyłączeniowe
wymiennika.
Przed podłączeniem zasilania
należy sprawdzićpoprawność
podłączenia silnika wentylatora
i sterowników. Podłączenia te
powinny byćwykonane zgodnie
z ich dokumentacjątechniczną
Przed podłączeniem zasilania
należy sprawdzićczy napięcie w
sieci jest zgodne z napięciem na
tabliczce znamionowej urządzenia.
Przed uruchomieniem urządzenia
należy sprawdzićprawidłowość
podłączenia przewodów
z czynnikiem grzewczym oraz
szczelność instalacji
Instalacja elektryczna, zasilająca
silnik wentylatora powinna być
dodatkowo zabezpieczona
bezpiecznikiem przed skutkami
ewentualnego zwarcia w instalacji.
Uruchomienie urządzenia bez
podłączenia przewodu
uziemiającego jest niedozwolone.
Der Anschluss soll spannungsfrei
erfolgen.
Wir empfehlen, die
Entlüftungsventile im höchsten
Punkt der Installation zu
lokalisieren.
Die Installation soll in so einer Art
und Weise ausgeführt werden,
dass im Falle einer Panne der
Apparat leicht demontiert werden
kann. Hierfür sind die
Abschlussventile am besten dicht
am Gerät zu montieren.
Eine Anlage mit dem Heizmedium
muss vor dem Druckanstieg des
Mediums über den zulässigen
Wert (1,6 MPa) geschützt werden.
Beim Anschließen der
Heizwasserleitungen müssen die
Anschlussstutzen des Geräts
unbedingt gegengehalten werden.
!
Bevor die Versorgung
eingeschaltet wird, soll der
korrekte Anschluss des
Ventilatormotors und der
Steuergeräte geprüft werden.
Diese Anschlüsse sind
entsprechend der technischen
Dokumentation auszuführen.
Bevor die Versorgung
eingeschaltet wird, soll geprüft
werden, ob die Netzspannung mit
der Spannungsangabe am
Datenschild übereinstimmt.
Bevor die Anlage eingeschaltet
wird, soll der korrekte Anschluss
der Wasserleitungen und die
Dichtheit der Installation geprüft
werden.
Die elektrische Installation der
Versorgung des Ventilatormotors
muss mit einer Sicherung
versehen werden, die vor Folgen
eines eventuellen Kurzschlusses in
der Installation schützt.
Es ist verboten, die Anlage ohne
angeschlossenen Erdungskabel in
Betrieb zu nehmen.
Подключение аппарата должно
быть выполнено таким образом,
чтобы не перегружать
электрическую систему.
Рекомендуется применение
воздухоотводчиков всамой
высокой точке системы.
Аппарат следует устанавливать
так, чтобы вслучае аварии была
возможность демонтажа
аппарата. Для этого,
отсекающие клапаны лучше
разместить рядом саппаратом.
Система подачи теплоносителя
должна быть защищена от роста
давления выше допускаемого
значения (1,6 MПa).
При сборке аппарата патрубки
нагревателя должны быть
полностью неподвижными.
Перед подключением источника
питания следует проверить
правильность соединения
двигателя вентилятора и
управляющей автоматики. Эти
соединения должны быть
выполнены согласно их
технической документации.
Перед подключением источника
питания следует проверить, что
параметры электрической сети
соответствуют параметрам,
указанным на заводской
табличке аппарата.
Перед запуском аппарата
следует проверить
правильность подключения
системы подачи теплоносителя
ипроверить герметичность
соединения.
Электрическая сеть, питающая
двигатель вентилятора, должна
быть дополнительно защищена
предохранителем для
предотвращения последствий
короткого замыкания всети
электроснабжения.
Запрещается запуск аппарата
без подключения провода
заземления.

! ! www.flowair.com | 11!
10. OPERATION
10. EKSPLOATACJA
10. BETRIEB
10. ЭКСПЛУАТАЦИЯ
The device is designed for
operation inside buildings, at
temperatures above 0oC. In low
temperatures (below 0ºC) there is
a danger of freezing of the
medium.
The manufacturer bears no
responsibility for damage of the
heat exchanger resulting from
freezing of the medium in the
exchanger. If operation of the
device is expected at
temperatures lower than 0º,
then glycol solution should be
used as the heating medium, or
special automatic systems
should be used for protecting
against freezing of the medium
in the exchanger.
It is not allowed to make any
modification in the unit. Any
modification causes in warranty
loss.
It is forbidden to place any objects
on the heater or to hang any
objects on the connecting stubs.
The device must be inspected
periodically. In the case of
incorrect operation of the device it
should be switched off
immediately.
It is forbidden to use a
damaged device. The
manufacturer bears no
responsibility for damage
resulting from the use of a
damaged device.
Urządzenie przeznaczone jest do
pracy wewnątrz budynku,
w temperaturach powyżej 0oC.
W niskich temperaturach (poniżej
0ºC) istnieje niebezpieczeństwo
zamarznięcia czynnika.
Producent nie ponosi
odpowiedzialności za
uszkodzenia wymiennika ciepła
będące skutkiem zamarznięcia
czynnika w wymienniku. Jeżeli
przewiduje siępracęurządzenia
w temperaturach niższych niż
0º należy zastosowaćroztwór
glikolu jako czynnik grzewczy
lub teżzastosowaćspecjalne
układy automatyki
zabezpieczające przed
zamarznięciem czynnika w
wymienniku.
Niedozwolone sąjakiekolwiek
modyfikacje urządzenia. Wszelka
ingerencja w konstrukcję
urządzenia powoduje utratę
gwarancji.!
Nie wolno umieszczaćna
nagrzewnicy, ani zawieszaćna
króćcach przyłączeniowych
żadnych przedmiotów
Aparat musi podlegaćokresowym
przeglądom. Przy nieprawidłowej
pracy urządzenia należy go
niezwłocznie wyłączyć.
Nie wolno używać
uszkodzonego urządzenia.
Producent nie bierze
odpowiedzialności za szkody
wynikłe podczas użytkowania
uszkodzonego urządzenia.
Das Gerät ist für Betrieb in
Räumen vorgesehen, bei
Temperatur von über 0oC. In
tieferen Temperaturen (unter 0ºC)
kann das Medium einfrieren.
Der Hersteller haftet nicht für
Schäden am Wärmetauscher,
die durch das Einfrieren des
Heizmediums im
Wärmetauscher verursacht
werden. Soll die Anlage in
Temperaturen betrieben
werden, die unter 0º liegen, ist
als Heizmedium Glykollösung
anzuwenden, oder sind
spezielle automatische
Vorrichtungen zu verwenden,
die dem Einfrieren des
Heizwassers im
Wärmetauscher vorbeugen.
Jegliche Änderungen am Gerät
sind verboten. Der Umbau oder
jeglicher Eingriff in die
Konstruktion des Gerätes führen
zum Garantiverlust
Am Lufterhitzer und an/auf den
Anschlussstutzen dürfen keine
Gegenstände angebracht
werden.
Der Apparat muss regelmäßigen
Inspektionen unterzogen werden.
Bei Mängeln muss er sofort
abgeschaltet werden.
Beschädigte Anlage darf nicht
betrieben werden. Der
Hersteller haftet nicht für
Schäden, die infolge des
Betriebes eines beschädigten
Gerätes entstehen können.
Аппарат предназначен для
работы внутри здания, при
температурах выше 0oC. При
низких температурах (ниже 0ºC)
появляется угроза разморозки
теплообменника.
Производитель не берет на
себя ответственность за
повреждение
теплообменника вследствие
замерзания воды в
теплообменнике. Если
предусматривается работа
аппарата при температурах
ниже 0º, тогда вкачестве
теплоносителя необходимо
использовать раствор
гликоля или применить
дополнительные системы
контроля для защиты
теплообменника и
теплоносителя от
замерзания.
Запрещается модифицировать
оборудование. Любые
изменения вконструкции
приведут кпотере гарантии на
оборудование.
Нельзя ставить на аппарате или
вешать на установку ипатрубки
сводой какие-либо предметы.
Необходимо периодически
проверять аппарат. Вслучае
неправильной работы как
можно быстрее выключить
аппарат.
Запрещается использовать
поврежденный аппарат.
Производитель не берет на
себя ответственность за
ущерб, вызванный
использованием
поврежденного аппарата

www.flowair.com | 12!
11. CLEANING
11. CZYSZCZENIE
11. REINIGUNG
11. CЕРВИСНЫЕ
ПРОЦЕДУРЫ
Heat exchanger condition has to
be periodically checked. Coil filled
with dirt has lower heating output
and decreased air flow. There is no
need to clean any other parts of the
unit or equipment. If it is needed to
clean the surface of the heat
exchanger, please follow the listed
guidelines:
§Disconnect the power supply.
§Be careful not to damage the
aluminum fins.
§Avoid sharp cleaning tools.
§Producer recommends using
pressurized air to clean the
heat exchanger. In case of use
pressurized water is needed
remove water and dry the unit
after cleaning. The air stream
should to be directed
perpendicularly to coil and be
moved along fins.
Okresowo należy sprawdzaćstan
zabrudzenia wymiennika ciepła.
Zapchanie lamel wymiennika
powoduje spadek mocy grzewczej
urządzenia oraz jest niekorzystne
dla pracy wentylatora.
Czyszczenie wymiennika należy
wykonaćstosując siędo
poniższych wytycznych:
§Na czas przeprowadzania
czyszczenia należy odłączyć
zasilanie elektryczne.
§Podczas czyszczenia
wymiennika należy uważać
aby nie pozaginać
aluminiowych lamel.
§Nie zaleca sięużywania
ostrych przedmiotów do
czyszczenia, ze względu na
możliwość uszkodzenia lamel.
§Zaleca sięczyszczenie
sprężonym powietrzem.
§Możliwość mycia wodąpod
niskim ciśnieniu.
§Czyszczenie należy
wykonywaćruchami wzdłuż
lamel, kierując dyszę
nadmuchowąprostopadle do
wymiennika.
Die Verschmutzung des Gerätes
Wärmetauschers soll regelmäßig
überprüft werden. Die Verstopfung
von Lamellen kann zur Senkung
der Heizleistung führen und hat
negative Auswirkungen auf den
Wärmetauscher. Reinigung vom
Wärmetauscher nach folgenden
Richtlinien durchführen:
§Für die Reinigung des die
Stromzufuhr abtrennen.
§Während der Reinigung sehr
sorgfältig mit den
Aluminiumlamellen umgehen.
Diese können leicht
beschädigt oder abgebogen
werden.
§Mit keinen scharfen
Gegenständen die Lamellen
reinigen.
§Die Reinigung mit Druckluft
wird empfohlen.
§Man sollte mit dem niedrigen
Wasserdruck waschen
§Die Reinigung soll längst
Lamellen durchgeführt
werden, Die Druckluftdüse soll
unter dem 90 Grad Winkel zu
den Lamellen gerichtet
werden.
Регулярно необходимо
проверять уровень загрязнения
теплообменника. Загрязненные
ламели теплообменника
приводят куменьшению
тепловой мощности аппарата, а
также отрицательно влияют на
работу вентилятора. Очистка
теплообменника должна
проходить следующим образом:
§На время очистки
необходимо отключить
аппарат от питания.
§Во время очистки
необходимо следить, чтоб не
согнуть аллюминиевые
ламели.
§Запрещается применять
острые инструменты для
очистки, из-за возможности
повреждения ламель.
§Рекомендуется очистка
струей сжатого воздуха.
§Возможность очистки водой
под низким давлением
§Очистка должна происходить
движением вдоль ламелей,
направляя струю
перпендикулярно к
теплообменнику.

! ! www.flowair.com | 13!
12. SERVICE AND WARRANTY TERMS
12. SERWIS I GWARANCJA
Please contact your dealer in order to get acquitted with the
warranty terms and its limitation.
In the case of any irregularities in the device operation, please
contact the manufacturer’s service department.
The manufacturer bears no responsibility for operating the
device in a manner inconsistent with its purpose, by persons
not authorised for this, and for damage resulting from this!
Made in Poland
Made in EU
Manufacturer: FLOWAIR GŁOGOWSKI I BRZEZIŃSKI SP.J.
ul. Chwaszczyńska 151E, 81-571 Gdynia
tel. [phone], fax: [phone]
e-mail: [e-mail]
www.flowair.com
YAVUU-IMPEX LCC ●Exclusive dealer in Mongolia
Sky Post 46, BOX-100 ●Chingeltei district ●Baga toiruu
Ulaanbaatar, Mongolia
Tel/Fax: [phone] ●328259
e-mail: [email protected]
W razie jakichkolwiek nieprawidłowości w działaniu urządzenia prosimy
o kontakt z działem serwisu producenta.
Warunki gwarancji:
Klient ma prawo w ramach gwarancji do bezpłatnej naprawy urządzenia w
wypadku wady ujawnionej w okresie trwania gwarancji.
1. Klient ma prawo w ramach gwarancji do wymiany urządzenia lub jego
elementu na nowy produkt, wolny od wad, tylko wtedy gdy w okresie
gwarancji producent stwierdzi, iżusunięcie wady nie jest możliwe.
2. Dowód zakupu stanowi dla użytkownika podstawędo wystąpienia o
bezpłatne wykonanie naprawy.
3. W przypadku bezpodstawnego wezwania do naprawy gwarancyjnej
koszty z tym związane w pełnej wysokości ponosićbędzie użytkownik.
4. Gwarancja przysługuje przez okres 24 kolejnych miesięcy od daty
zakupu.
5. Gwarancja jest ważna wyłącznie na terytorium Rzeczypospolitej
Polskiej.
6. W celu wykonania naprawy gwarancyjnej użytkownik jest zobowiązany
do dostarczenia reklamowanego urządzenia do producenta.
7. Producent zastrzega sobie prawo do rozpatrzenia i naprawy urządzenia
w ciągu 14 dni roboczych od dnia dostarczenia urządzenia do
producenta.
8. W przypadku, gdy wada nie ma charakteru trwałego i jej ustalenie
wymaga dłuższej diagnozy producent zastrzega sobie prawo
przedłużenia terminu rozpatrzenia gwarancji określonego w punkcie 7.
O konieczności przedłużenia terminu potrzebnego do rozpatrzenia
gwarancji producent zawiadomi przed upływem 14-tego dnia, liczonego
od dnia dostarczenia reklamowanego urządzenia.
9. Producent może wysłaćzastępcze urządzenie na życzenie klienta w
czasie rozpatrywania gwarancji. Na wysłany, nowy towar wystawiana
jest faktura, do której klient otrzyma korektęw przypadku pozytywnego
rozpatrzenia reklamacji.
10. W przypadku stwierdzenia, że usterka wynikła z powodu użytkowania
urządzenia niezgodnie z wytycznymi producenta lub reklamowane
urządzenie okazało sięw pełni sprawne – gwarancja nie zostanie
uznana, a zgłaszający będzie musiałdokonaćzapłaty za urządzenie
zastępcze zgodnie z wystawionąfakturą.
Ograniczenia gwarancji
1. W skład świadczeńgwarancyjnych nie wchodzą: montażi instalacja
urządzeń, prace konserwacyjne, usuwanie usterek spowodowanych
brakiem wiedzy na temat obsługi urządzenia.
2. Gwarancja nie obowiązuje w przypadku wystąpienia niżej
wymienionych usterek:
•uszkodzenia lub zniszczenia produktu powstałe w rezultacie
niewłaściwej eksploatacji, postępowania niezgodnego z
zaleceniami normalnego użycia lub niezgodnego z dostarczoną
z urządzeniem dokumentacjątechniczną,
•wad powstałych na skutek montażu urządzeńniezgodnie z
dokumentacjątechniczną,
•wady powstałe na skutek niezgodnego z zaleceniami w
dokumentacji technicznej fizycznego lub elektrycznego
oddziaływania, przegrzania lub wilgoci albo warunków
środowiskowych, zamoknięcia, korozji, utleniania, uszkodzenia lub
wahania napięcia elektrycznego, pioruna, pożaru lub innej siły
wyższej powodującej zniszczenia lub uszkodzenia produktu,
•mechaniczne uszkodzenia lub zniszczenia produktów i wywołane
nimi wady,
•uszkodzenia powstałe na skutek niewłaściwego transportowania
lub zapakowania produktu przesyłanego do punktu sprzedaży.
Klient ma obowiązek sprawdzenia towaru przy odbiorze. W razie
stwierdzenia usterek klient jest zobowiązany poinformowaćo nich
producenta oraz spisaćprotokółuszkodzeńu przewoźnika,
•wad powstałych na skutek normalnego zużycia materiałów
wynikających z normalnej eksploatacji.
Wyprodukowano w Polsce
Made in EU
Producent: FLOWAIR GŁOGOWSKI I BRZEZIŃSKI SP.J.
ul. Chwaszczyńska 151E, 81-571 Gdynia
tel. [phone], fax: [phone]
e-mail: [e-mail]
www.flowair.com

www.flowair.com | 14!
12. INSTANDHALTUNG UND GARANTIEBEDINGUNGEN
12. УСЛОВИЯ ГАРАНТИИ
Garantie Bedingungen sind bei Ihrem Händler erhältlich.
Bei jeglichen Funktionsstörungen nehmen Sie bitte Kontakt mit der
Serviceabteilung des Herstellers auf.
Der Hersteller haftet nicht für Folgen vom unsachgemäßen
Betrieb, für Bedienung der Anlage von den dazu nicht
berechtigten Personen, und für die daraus entstandenen Folgen
und Schäden!
Hergestellt in Polen
Made in EU
Hersteller: FLOWAIR GŁOGOWSKI I BRZEZIŃSKI SP.J.
ul. Chwaszczyńska 151E, 81-571 Gdynia
tel. [phone], fax: [phone]
E-mail: [e-mail]
www.flowair.com
Условия гарантии иеё ограничения доступные удилера.
Вслучае неисправностей вработе аппарата просим обращаться к
авторизованному сервису производителя.
За эксплуатацию аппарата способами, не соответствующими его
назначению, лицами, не имеющими соответственного разрешения,
атакже за недостатки или ущерб, возникшие на основании этого,
производитель не несет ответственности!
Произведено вПольше
Made in EU
Производитель: FLOWAIR GŁOGOWSKI I BRZEZIŃSKI SP.J.
ul. Chwaszczyńska 151E, 81-571 Gdynia
tel. [phone], fax: [phone]
e-mail: [e-mail]
www.flowair.com
ЧП «ФлоуЭйрБел» ●Эксклюзивный дистрибьютор вБеларуси ●
220024г. Минск ●ул. Кижеватова 7, кор.2/2/2 ●
Тел: [phone] ●
email: [e-mail] ●www.flowair.com
ООО ЮНИО-ВЕНТ ●Эксклюзивный дистрибьютор вРоссии
117036, г. Москва ●ул. Дмитрия Ульянова, д.19 ●Тел: [phone] ●
Тел/факс: [phone]
e-mail: [e-mail] ●www.flowair.ru
FLOWAIR UKRAINE LTD ●Эксклюзивный дистрибьютор вУкраине
04210, г. Киев ●проспект Героев Сталинграда, дом 14
Тел/Факс: [phone]
e-mail: [email protected] ●www.flowair.com
YAVUU-IMPEX LCC ●Эксклюзивный дистрибьютор вМонголии
Sky Post 46, BOX-100 ●Chingeltei district ●Baga toiruu
Ulaanbaatar, Mongolia
Tel/Fax: [phone] ●328259
e-mail: [e-mail]

! ! www.flowair.com | 15!
FLOWAIR GŁOGOWSKI I BRZEZIŃSKI SP.J.
Biuro/ Office: ul. Chwaszczyńska 151E, 81-571 Gdynia
Siedziba / Headquarter: ul. Amona 84; 81-601 Gdynia
tel. [phone]
tel./fax: [phone]
e-mail: [e-mail]
www.flowair.pl
Deklaracja zgodności / Declaration Of Conformity
Niniejszym deklarujemy, iżwodne nagrzewnice powietrza / FLOWAIR hereby confirms that heating units:
•LEO AGRO
zostały wyprodukowane zgodnie z wymaganiami następujących Dyrektyw Unii Europejskiej /
were produced in accordance to the following Europeans Directives:
1. 2004/108/WE – Kompatybilności elektromagnetycznej / Electromagnetic Compatibility (EMC),
2. 2006/42/WE – Maszynowej / Machinery,
3. 2006/95/WE – Niskonapięciowe wyroby elektryczne / Low Voltage Electrical Equipment (LVD),
oraz zharmonizowanymi z tymi dyrektywami normami /
and harmonized with below directives norms:
PN-EN ISO 13857:2010 Bezpieczeństwo maszyn — Odległości bezpieczeństwa uniemożliwiające sięganie
kończynami górnymi do stref niebezpiecznych / Safety of Machinery - Safety
Distances to Prevent Danger Zones Being Reached by the Upper Limbs
.
PN-EN 60204-1:2010 Bezpieczeństwo maszyn — Wyposażenie elektryczne maszyn — Część 1:
Wymagania ogólne / Safety of machinery −Electrical equipment of machines −Part
1: General requirements
PN-EN 60034-1:2011 Maszyny elektryczne wirujące – Część 1: dane znamionowe i
parametry / Rotating electrical machines — Part 1: Rating and performance
PN-EN 60034-5:2004 Maszyny elektryczne wirujące – Część 5: Stopnie ochrony zapewniane przez
rozwiązania konstrukcyjne maszyn elektrycznych wirujących.
PN-EN 60034-8:2007 Maszyny elektryczne wirujące – Część 8: Oznaczanie wyprowadzeńi kierunek
wirowania maszyn wirujących / Rotating electrical machines — Part 5: Degrees of
protection provided by the integral design of rotating electrical machines
Classification
PN-EN 61000-6-2:2008 Kompatybilność elektromagnetyczna. Część 6-2: Normy ogólne. Odporność
w środowiskach przemysłowych / Electromagnetic compatibility (EMC). Generic
standards. Immunity for industrial environments
Dwie ostatnie cyfry roku, w którym naniesiono oznaczenie CE: 08
Gdynia, 15.09.2014
Product Manager

www.flowair.com | 16!
