Fracarro AMP9564 User manual

AMP9564
ISTRUZIONI PER L’USO
OPERATING INSTRUCTIONS
INSTRUCTIONS D’EMPLOI
INSTRUCCIONES DE FUNCIONAMIENTO
INSTRUÇÕES DE FUNCIONAMENTO
BETRIEBSANLEITUNG

2
I: L’installazione del prodotto deve essere eseguita da personale qualificato in conformità alle leggi e normative locali sulla sicurezza e nel rispetto del
D.M. 37/08 (D.M. 22 gennaio 2008 n°37) e dei successivi aggiornamenti. Il prodotto è di Classe II, secondo la norma EN 60065, e per tale ragione non
deve essere mai collegato alla terra di protezione della rete di alimentazione (PE – Protective Earthing).
Avvertenze per l’installazione
• Utilizzare esclusivamente il cavo di rete in dotazione, installando il prodotto in modo che la spina di alimentazione sia facilmente accessibile.
• Il prodotto non deve essere esposto a gocciolamento o a spruzzi d’acqua e va pertanto installato in un ambiente asciutto, all’interno di edifici.
• Non installare il prodotto sopra o vicino a fonti di calore o in luoghi polverosi o dove potrebbe venire a contatto con sostanze corrosive.
• Lasciare spazio attorno al prodotto (almeno 5 cm) per garantire una ventilazione sufficiente. L’eccessiva temperatura di lavoro e/o un eccessivo
riscaldamento possono compromettere il funzionamento e la durata del prodotto.
• In caso di montaggio a muro utilizzare tasselli ad espansione da 6 mm.
In accordo con la direttiva europea 2004/108/EC (EMC), il prodotto deve essere installato utilizzando dispositivi, cavi e accessori che consentano di
rispettare i requisiti imposti da tale direttiva per le installazioni fisse.
Messa a terra dell’impianto d’antenna
Il prodotto deve essere collegato all’elettrodo di terra dell’impianto d’antenna conformemente alla norma EN50083-1, par. 10. Il morsetto fast-on pre-
disposto per tale scopo è posizionato a destra dei connettori F di ingresso/uscita. Si raccomanda di attenersi alle disposizioni della norma EN 50083-1
e di non collegare tale morsetto alla terra di protezione della rete elettrica di alimentazione.
IMPORTANTE: Non togliere mai il coperchio dell’alimentatore, parti a tensione pericolosa possono risultare accessibili all’apertura dell’involucro. Solo
personale addestrato e autorizzato può intervenire sul prodotto, con lo scopo di effettuare le regolazioni descritte in queste istruzioni. In caso di guasto
non tentate di ripararlo altrimenti la garanzia non sarà più valida.
GB: The product must be installed only by qualified persons, according to the local safety standards and regulations.
It is classified as Class II, in accordance with EN 60065 and, for this reason, it shall not be connect to the protective earth (PE) of the supply mains.
Installation warnings
• Use only the original power cable, installing the product so that the mains plug is easily accessible.
• The product must not be exposed to dripping or splashing and thus it shall be installed indoors, in a dry place.
• Don’t install the product above or close to heat sources, in dusty places or where it might come into contact with corrosive substances.
• Leave some space around the product housing (at least 5 cm) to ensure sufficient ventilation. An excessive operating temperature and/or an exces-
sive heating may affect the performance and the life of the product.
• For product wall mounting use 6mm expansion fixings.
In accordance with the European Directive 2004/108/EC (EMC), the product shall be installed using devices, cables and accessories that allow to
comply with this directive requirements for fixed installations.
Earthing of the antenna system
The product must be connected to the earth electrode of the antenna system, in accordance with standard EN 50083-1, section 10. The fast-on terminal
to be used for this scope is placed on the right side of the input/output F connectors. It is recommended to follow the provisions of EN 50083-1 and
not to connect the terminal to the protective earth (PE) of the supply mains.
IMPORTANT: Never remove the power supply cover, parts at hazardous voltage could be accessible when the product case is opened. Only instructed
and authorized persons can operate the product, in order to carry out the adjustments described on these instructions. In case of failure, do not try to
repair it otherwise the guarantee will no longer be valid.
F: L’installation du produit doit être effectuée par du personnel qualifié conformément aux lois et aux normes locales sur la sécurité. Le produit est de
Classe II, conformément à la norme EN 60065, c’est pour cette raison qu’il ne doit jamais être connecté à la mise à la terre de protection du réseau
d’alimentation (PE – Protective Earthing).
Avertissements pour l’installation
• Utiliser exclusivement le câble de réseau fourni et installer le produit de façon à ce que la fiche d’alimentation soit facilement accessible.
• Le produit ne doit pas être exposé à l’égouttement ou aux éclaboussures d’eau et doit donc être installé dans un endroit sec, à l’intérieur de bâtiments.
• Ne pas installer le produit sur ou près des sources de chaleur, dans des endroits très poussiéreux ou en contact avec des substances corrosives.
• Laisser de l’espace autour du produit (au moins 8 cm) pour garantir une ventilation suffisante. La température excessive et/ou le chauffage excessif
peuvent compromettre le fonctionnement et la durée de vie du produit.
• En cas de montage mural, utiliser des chevilles expansibles de 6 mm.
Conformément à la directive européenne 2004/108/EC (EMC) le produit doit être installé en utilisant les dispositifs, les câbles et les connecteurs
conformes aux indications de la directive pour les installations fixes indiquée ci-dessus.
Mise à la terre de l’installation de l’antenne
Le produit doit être connecté à l’électrode de terre de l’installation de l’antenne en conformité avec la norme EN50083-1, par. 10.La borne fast-on
spécifique pour cette opération est positionnée à droite des connecteurs F d’entrée/sortie. Il est conseillé de suivre les indications de la norme EN
50083-1 et de ne pas connecter ce borne à la mise à la terre de protection du réseau électrique d’alimentation.
IMPORTANT : Ne jamais enlever le couvercle de l’alimentation, des parties sous tension dangereuse peuvent être accessibles lors de l’ouverture de
l’enveloppe. Seul du personnel qualifié et autorisé peut effectuer des opérations sur les circuits internes du produit. En cas de pannes, ne pas chercher
à le réparer, sinon la garantie ne sera plus valable.
E: La instalación del producto debe realizarla personal cualificado según las leyes y normativas locales de seguridad. El producto es de Clase II, según
la norma EN 60065, y por este motivo nunca debe conectarse a la puesta a tierra de protección de la red de alimentación (PE – Protective Earthing).
Advertencias para la instalación
• Utilizar exclusivamente el cable de red suministrado, y instalando el producto de forma que pueda accederse con facilidad al enchufe de alimen-
tación.
• El producto nunca debe estar expuesto a estilicidio o a chorros de agua y por tanto debe instalarse en un lugar seco, en el interior de edificios.
• No instale el producto encima de fuentes de calor, cerca de ellas, en lugares polvorientos ni donde podría estar en contacto con sustancias corrosivas.
• Deje espacio alrededor del producto (al menos 8 cm) para que se garantice una ventilación suficiente. La temperatura excesiva y/o un excesivo
calentamiento pueden perjudicar el funcionamiento y la duración del producto.
• En caso de montaje en la pared, utilice tacos de expansión de 6 mm.
De acuerdo con la directiva europea 2004/108/EC (EMC) el producto debe instalarse utilizando dispositivos, cables y conectores que cumplan los
requisitos impuestos por dicha directiva para las instalaciones fijas.
Puesta a tierra de la instalación de antena
El producto debe conectarse al electrodo de tierra de la instalación de antena según la norma EN50083-1, párr. 10. El borne fast-on dispuesto para
1. I: AVVERTENZE PER LA SICUREZZA
GB: SAFETY WARNINGS
F:AVERTISSEMENT DE SÉCURITÉ
E: ADVERTENCIAS DE SEGURIDAD
P: ADVERTÊNCIAS DE SEGURANÇA
D: SICHERHEITSHINWEISE

3
2. I: DESCRIZIONE DEL PRODOTTO
GB: PRODUCT DESCRIPTION
F: DESCRIPTION DU PRODUIT
E: DESCRIPCIÓN DEL PRODUCTO
P: DESCRIÇÃO DO PRODUTO
D: PRODUKTBESCHREIBUNG
I: L’AMP9564 è un amplificatore autoalimentato di banda SAT (da 950 a 2150 MHz) con miscelazione passiva del
segnale TV. Costruito su meccanica MBJ con contenitore in metallo completamente schermato, racchiuso in un
contenitore plastico, connettori di tipo “F”.
GB: AMP9564 is a self-powered SAT band amplifier (from 950 to 2150 MHz) with passive mixing of the TV signal.
Made from MBJ hardware with a fully shielded metal case, enclosed in a plastic container, “F” connectors.
F: AMP9564 est un amplificateur autoalimenté de bande SAT (de 950 à 2150 MHz) avec mélange passif du
signal TV. Construit sur une mécanique MBJ avec un caisson en métal complètement blindé, renfermé dans un
conteneur en plastique, connecteurs de type “F”.
E: AMP9564 es un amplificador autoalimentado de banda SAT (de 950 a 2150 Mhz) con mezcla pasiva de la
señal de TV. Construido con mecánica MBJ con caja de metal totalmente apantallado, dentro de una caja de
plástico, conectores de tipo “F”.
P: O AMP9564 é um amplificador autoalimentado de banda SAT (de 950 a 2150 MHz) com mistura passiva do
sinal de TV. Fabricado com mecânica MBJ, com caixa de metal completamente blindado incluído dentro de uma
armação de plástico e conectores de tipo “F”.
D: Der AMP9564 ist ein selbstgespeister Verstärker im SAT-Band (950 bis 2150 MHz) mit passiver Mischung
des TV-Signals. Er basiert auf einer MBJ Mechanik mit komplett abgeschirmtem Metallgehäuse, das von einem
Plastikgehäuse umschlossen ist, mit F-Verbindern.
dicha finalidad está colocado a la derecha de los conectores F de entrada/salida. Se recomienda seguir las disposiciones de la norma EN 50083-1 y
no conectar dicho borne a la puesta a tierra de protección de la red eléctrica de alimentación.
IMPORTANTE: No quite nunca la tapa del alimentador ya que puede accederse a piezas de tensión peligrosa cuando se abre la carcasa. Sólo personal
cualificado y autorizado puede intervenir en los circuitos internos del producto. En caso de avería no intente repararlo ya que si lo hace la garantía
dejará de tener validez.
P: A instalação do produto deve ser feita por pessoal qualificado de acordo com as leis e normas locais de segurança. O produto é de Classe II,
segundo a norma EN 60065, e por esse motivo nunca deve ser ligado à terra de protecção da rede de alimentação (PE – Protective Earthing).
Advertências para a instalação
• Utilizar exclusivamente o cabo de rede fornecido, instalando o amplificador de forma que a ficha de alimentação seja facilmente acessível.
• O produto não deve ser exposto a gotejamentos ou a jactos de água e, portanto, deve ser instalado num local seco, no interior de edifícios.
• Não instalar o produto sobre ou perto de fontes de calor ou em locais com poeira ou onde possa entrar em contacto com substâncias corrosivas.
• Deixar espaço livre ao redor do produto (pelo menos 8 cm), para garantir uma ventilação suficiente. A excessiva temperatura e/ou um excessivo
aquecimento podem comprometer o funcionamento e a duração do produto.
• Em caso de montagem na parede, utilizar buchas de expansão de 6 mm.
De acordo com a directiva europeia 2004/108/EC (EMC), o produto deve ser instalado utilizando dispositivos, cabos e conectores que respeitem os
requisitos impostos por esta directiva para as instalações fixas.
Ligação à terra do sistema de antena
O produto deve ser ligado ao eléctrodo de terra do sistema de antena conforme a norma EN50083-1, par. 10. O terminal fast-on predisposto para esta
função é posicionado à direita dos conectores F de entrada/saída. Recomenda-se respeitar as disposições da norma EN 50083-1 e não ligar esse
terminal com a terra de protecção da rede eléctrica de alimentação.
IMPORTANTE: Nunca retirar a cobertura do alimentador, peças com tensão perigosa podem ficar acessíveis com a abertura do invólucro. Apenas pes-
soal qualificado e autorizado pode agir nos circuitos internos do produto. Em caso de falha não tente repará-lo, caso contrário a garantia perderá valor.
D: Die Installation des Erzeugnisses muss in Übereinstimmung mit den vor Ort geltenden Sicherheitsgesetzen und -vorschriften von qualifiziertem
Fachpersonal vorgenommen werden. Das Erzeugnis gehört gemäß der Vorschrift DIN EN 60065 zur Klasse II, und darf daher auf keinen Fall an die
Schutzerdung des Stromnetzes angeschlossen werden (PE – Protective Earthing).
Installationshinweise
• Verwenden Sie bitte ausschließlich das mitgelieferte Netzkabel, und installieren Sie das Erzeugnis so, dass der Speisestecker leicht zugänglich ist.
• Das Erzeugnis darf keinem Tropf- oder Spritzwasser ausgesetzt werden und muss an einem trockenen Ort im Inneren eines Gebäudes installiert werden.
• Installieren Sie das Erzeugnis nicht in der Nähe von Wärmequellen, an staubigen Orten oder an Orten, an denen es mit korrosiven Substanzen in
Kontakt kommen könnte.
• Zur Gewährleistung einer ausreichenden Luftzirkulation muss um das Erzeugnis herum genügend Platz gelassen werden (mindestens 8 cm). Eine zu
hohe Temperatur oder eine übermäßige Erwärmung können die Funktionsweise und die Lebensdauer des Erzeugnisses beeinträchtigen.
• Bei der Wandmontage verwenden Sie bitte 6 mm Expansionsdübel.
Gemäß Europäischer Richtlinie 2004/108/EG (EMV) das Erzeugnis muss unter Einsatz von Vorrichtungen, Kabeln unter Verbindern installiert werden,
die den Anforderungen dieser Richtlinie für feste Installationen entsprechen.
Erdung der Antennenanlage
Das Erzeugnis muss gemäß der Vorschrift DIN EN 50083-1, Abs. 10 an die Erdungselektrode der Antennenanlage angeschlossen werden. Die zu diesem
Zweck vorgesehene Faston-Klemme befindet sich auf der rechten Seite der F-Verbinder am Eingang/Ausgang. Wir erinnern nochmals daran, dass die in
der Vorschrift DIN EN 50083-1 enthaltenen Hinweise unbedingt befolgt werden müssen, und dass der Klemme auf keinen Fall an die Schutzerdung des
Stromnetzes angeschlossen werden darf.
WICHTIG: Nehmen Sie auf keinen Fall die Abdeckung des Netzgerätes ab, da Sie auf diese Weise mit gefährlichen, unter Spannung stehenden
Elementen in Berührung kommen könnten. Die Schaltungen im Inneren des Erzeugnisses dürfen nur autorisiertem Fachpersonal zugänglich gemacht
werden. Im Störungsfall versuchen Sie bitte nicht, das Erzeugnis selbst zu reparieren, das es hierdurch zu einem Verfall des Garantieanspruches kommt.

4
I: CARATTERISTICHE PRINCIPALI :
• protezione contro i corto circuiti e i sovraccarichi con ripristino automatico;
• regolazione del guadagno SAT 0-15 dB;
• regolazione della pendenza 0-10 dB;
• LED verde per indicare che il prodotto è alimentato;
• Connettore di messa a terra;
• Permette di telealimentare l’LNB impostando dei dip-switch interni in modo da selezionare la tensione
desiderata. E’ possibile scegliere tra 0V, 14V, 18V e la presenza o meno del tono 22kHz.

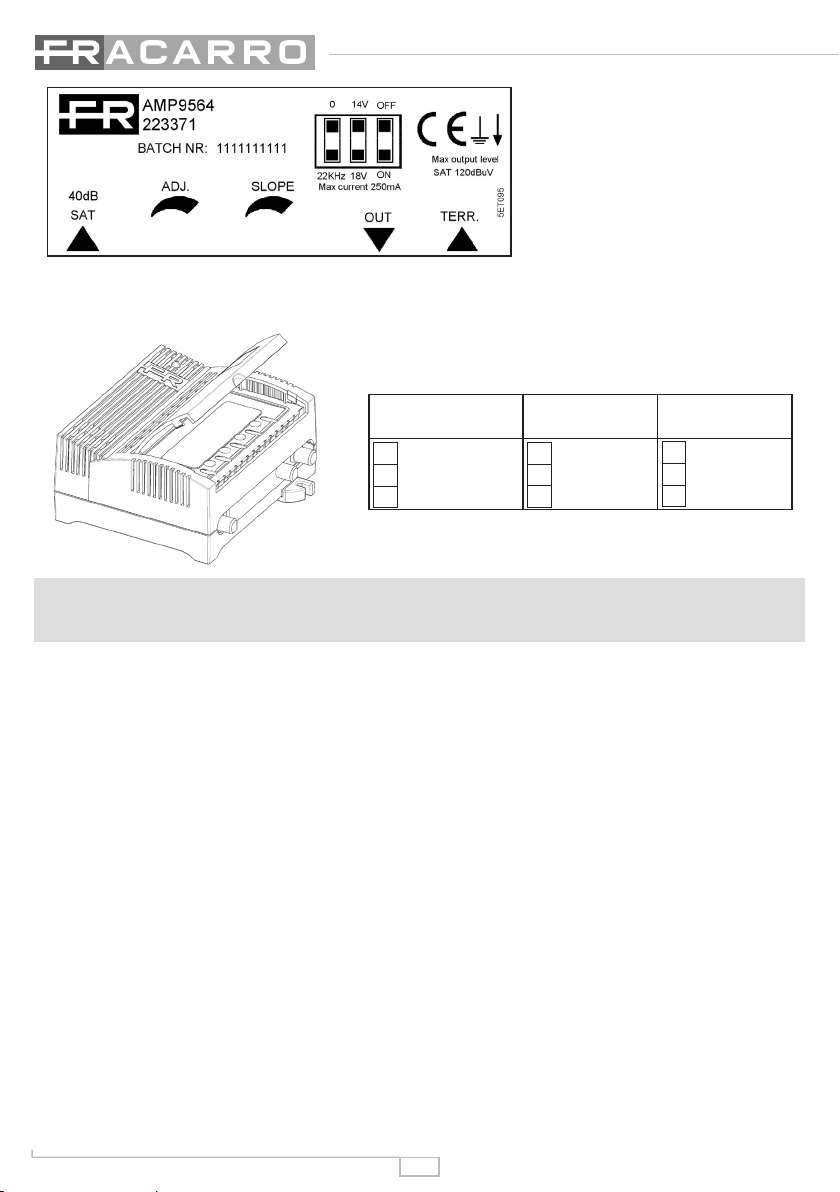

• Etichetta interna con la descrizione schematica dell’amplificatore e i dati tecnici principali, le posizioni
dell’ingresso SAT, dell’ingresso TV, e dell’uscita.
GB: MAIN CHARACTERISTICS:
• protected from short-circuit and overloading with automatic reset;
• gain regulation in the SAT 0-15 dB;
• regulation of the 0-10 dB slope;
• the LED becomes green when the unit is powered;
• Ground connector;
• Allows one to power supply the LNB, setting the internal dip-switches in a way of selecting the desired vol-
tage. It is possible to choose among 0V, 14V, 18V and the presence of the 22kHz tone.
• Internal label with the diagram of the amplifier and main technical data, as well as the positions of the SAT
input, TV input and output.
F: CARACTÉRISTIQUES PRINCIPALES :
• protection contre les courts-circuits et les surcharges avec rétablissement automatique ;
• réglage du gain SAT 0-15 dB ;
• réglage de la pente 0-10 dB ;
• LED verte pour indiquer que le produit est alimenté ;
• Connecteur de mise à la terre ;
• Il permet de téléalimenter le LNB en réglant les micro-interrupteurs internes de façon à sélectionner la tension
désirée. Il est possible de choisir parmi 0V, 14V, 18V et la présence éventuelle de la tonalité 22kHz.
• Étiquette interne contenant la description schématique de l’amplificateur et les données techniques
principales, la position de l’entrée SAT, de l’entrée TV et de la sortie.
E: CARACTERÍSTICAS PRINCIPALES:
• protección contra los cortocircuitos y las sobrecargas con reajuste automático;
• regulación de la ganancia SAT 0-15 dB;
• regulación de la pendiente 0-10 dB;
• LED verde para indicar que el producto está alimentado;
• Conector de puesta a tierra;
• Permite telealimentar el LNB ajustando conmutadores DIP internos para seleccionar la tensión deseada. Se
puede elegir entre 0 V, 14 V, 18 V y la presencia o no del tono 22 kHz.
• Etiqueta interna con la descripción esquemática del amplificador y los datos técnicos principales, las
posiciones de la entrada SAT, de la entrada de TV y de la salida.
P: CARACTERISTICAS PRINCIPAIS:
• protecção contra curto-circuitos sobrecargas com restabelecimento automático;
• regulação do ganho SAT 0-15 dB;
• regulação da pendência 0-10 dB;
• LED verde para indicar que o produto recebe alimentação;
• Conector de ligação à terra;
• Permite telealimentar o LNB configurando dip-switches internos de forma a seleccionar a tensão desejada.
É possível escolher entre 0V, 14V, 18V e a presença ou ausência do tom 22kHz.
• Etiqueta interna com a descrição esquemática do amplificador e os dados técnicos principais, a posições
da entrada SAT, da entrada TV, e da saída.
D: HAUPTMERKMALE:
• Schutzvorrichtung gegen Kurzschlüsse und Überlasten mit automatischem Wiedereinschalten;
• Einstellung des Gewinns SAT 0-15 dB;
• Neigungseinstellung 0-10 dB;
• grünes LED zur Anzeige der Stromversorgung;
• Erdungsverbinder;
• Möglichkeit der Fernspeisung des LNB durch Einstellung von internen Dip-Switchs zur Auswahl der
gewünschten Spannung. Es kann unter 0V, 14V oder 18V ausgewählt werden, und der 22 kHz-Ton kann
ein- oder ausgeschaltet werden.
• Internes Etikett mit schematischer Beschreibung des Verstärkers, den wesentlichen technischen Daten
sowie der Position von SAT-Eingang, TV-Eingang und Ausgang.

5
Fig. Abb. 1
3. I: ISTRUZIONI PER L’UTILIZZO
GB: OPERATION INSTRUCTIONS
F: INSTRUCTION POUR L’UTILISATION
E: INSTRUCCIONES DE USO
P: INSTRUÇÕES DE USO
D: BETRIEBSANLEITUNG
I: Per le regolazioni del guadagno e della pendenza:
Aprire il coperchio del prodotto (fig. 2), a questo punto sono accessibili gli attenuatori per la regolazione del
guadagno e della pendenza nella banda SAT e i dip-switch per la selezione della telealimentazione SAT. La
funzione di ciascun attenuatore è descritta nell’etichetta del prodotto (fig. 3).
GB: To regulate the gain and the slope :
Open the unit cover (fig. 2); at this point, the attenuators are accessible to regulate the gain and the slope in
the SAT band, as well as the dip-switches to select the SAT power supply. The function of each attenuator is
described in the unit’s label (fig. 3).
F: Pour les réglages du gain et de la pente :
Ouvrir le couvercle du produit (fig. 2), à présent, il est possible d’accéder aux atténuateurs pour le réglage du
gain et de la pente dans la bande SAT et aux micro-interrupteurs pour la sélection de la téléalimentation SAT. La
fonction de chaque atténuateur est décrite sur l’étiquette du produit. (fig. 3).
E: Para las regulaciones de la ganancia y de la pendiente:
Abra la tapa del producto (fig. 2), así se tiene acceso a los atenuadores para regular la ganancia y la pendiente
en la banda SAT y los conmutadores DIP para seleccionar la telealimentación SAT. La función de cada atenuador
se describe en la etiqueta del producto (fig. 3).
P: Para as regulações do ganho e da pendência:
Abrir a cobertura do produto (fig. 2), para ter acesso aos atenuadores para a regulação do ganho e da pendência
na banda SAT e aos dip-switches para a selecção da telealimentação SAT. A função de cada atenuador é
descrita na etiqueta do produto (fig. 3).
D: Einstellung von Gewinn und Neigung:
Öffnen Sie die Abdeckung des Erzeugnisses (Abb. 2), um Zugang zu
den Abschwächern für die Gewinn- und Neigungseinstellung im SAT-
Band und zu den Dip-Switches für die Auswahl der SAT-Fernspeisung
zu erhalten. Die Funktion der einzelnen Abschwächer ist auf dem
Etikett des Erzeugnisses beschrieben (Abb. 3).
Fig. - Abb. 2
I: MORSETTO PER IL COLLEGAMENTO ALLA TERRA DELL’IMPIANTO SE-
CONDO LA NORMA EN50083-1 (non collegarlo alla terra di protezione della
rete di alimentazione).
GB: TERMINAL FOR THE INSTALLATION’S GROUND CONNECTION AC-
CORDING TO THE EN50083-1 REGULATION (do not connect it to the pro-
tection ground of the power supply network).
F: BORNE POUR LE BRANCHEMENT À LA MISE À LA TERRE DE L’INSTAL-
LATION CONFORMÉMENT À LA NORME EN50083-1 (ne pas la brancher à
la mise à la terre de protection du secteur d’alimentation).
E: BORNE PARA LA CONEXIÓN A TIERRA DE LA INSTALACIÓN SEGÚN LA
NORMA EN50083-1 (no tiene que conectarse a la tierra de protección de la
red de alimentación).
P: TERMINAL PARA A LIGAÇÃO À TERRA DA INSTALAÇÃO CONFOR-
ME A NORMA EN50083-1 (não conectá-lo à terra de protecção da rede
de alimentação).
D: KLEMME FÜR DEN ERDANSCHLUSS DER ANLAGE GEMÄSS VOR-
SCHRIFT EN50083-1 (nicht an die Schutzerdung des Stromnetzes an-
schließen).
