Franke ZAQUA015 User manual

Installation and operating instructions Istruzioni per il montaggio e l’uso
Notice de montage et de mise en service Montage- en bedrijfsinstructies
Instrucciones de montaje y uso Montażi instrukcja obsługi
ZMI_001_2000100431-ZAQUA015_#SALL_#AQU_#V3.fm/21.02.08
Franke Aquarotter GmbH, Germany
EA-Nr.: 7612982073236
FAR-Best.-Nr.: 2000100431
ZAQUA015
EA-Nr.: 7612982095733
FAR-Best.-Nr.: 2000104443
ESHOW0014
DE
EN
FR
ES
IT
NL
PL
SV
CS
FI
RU

2
Inhaltsverzeichnis35.fm
...................................................................................3
Please refer to the graphics in the German Installation and
Operating Instructions.
...................................................................................9
Les graphiques sont disponibles dans la notice de montage et de
mise en service allemande.
...................................................................................15
Por favor, consulte los gráficos en las instrucciones alemanas de
montaje y uso.
...................................................................................21
Per le grafiche fare riferimento alle Istruzioni per il montaggio e
l’uso in tedesco.
...................................................................................27
De tekeningen kunt u in de Duitse montage- en bedrijfsinstructies
vinden.
...................................................................................33
Prosimy przyjąć grafikęz niemieckiej instrukcji montażu i obsługi.
...................................................................................39
Bilderna finns i den tyska monterings- och bruksanvisningen.
...................................................................................45
Obrázky najdete v nìmeckém návodu k montáži a obsluze.
...................................................................................51
Kuvat löydätte saksankielisestä asennus- ja käyttöohjeesta.
...................................................................................57
Рисунки приведены винструкции по монтажу иэксплуатации на
немецком языке.
EN
FR
ES
IT
NL
PL
SV
CS
FI
RU

3
ZMI_001_2000100431-ZAQUA015_#SEN_#AQU_#V3.fm
0English

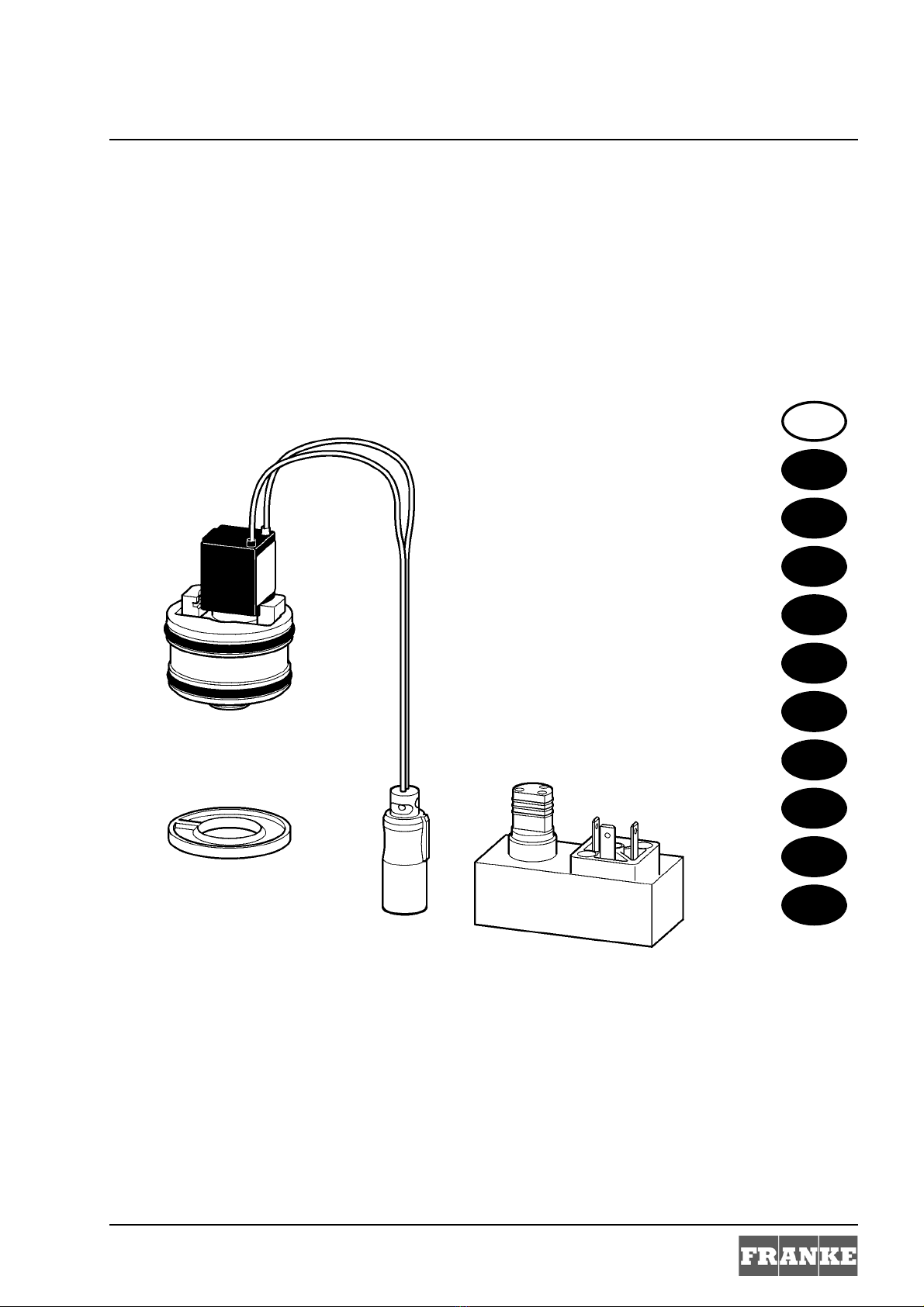

Solenoid-valve Cartridge A3000 open
as a Retrofit Kit and Spare Parts Kit
ZAQUA015................. without Adapter (A3000 open, from 2007)
ESHOW0014.............. with Adapter (A3000, up to 2007)
Please refer to the graphics in the German Installation and Operating Instructions.
0Table of Contents
1. Abbreviations and Units . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2. Key . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
3. Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
4. Important Notes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Description of Product
5. Technical Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
6. Scope of Delivery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Installation, Function and Commissioning
7. Installation of Fitting for In-wall Installation (2-part Function Block) . . . 5
8. Installation of Fitting for In-wall Installation (1-part Function Block) . . . 6
9. Assembly of Shower Panel (2-part Function Block) . . . . . . . . . . . . . . . 7
10. Assembly of Shower Panel (2-part Function Block) . . . . . . . . . . . . . . . 8
1. Abbreviations and Units
EA-Nr. European article number
FAR-Best.-Nr. Franke-Aquarotter Order No.
Conversion 1 mm = 0.03937 inches
1 inch = 25.4 mm
All length specifications in the graphics are in mm.
EN

4
ZMI_001_2000100431-ZAQUA015_#SEN_#AQU_#V3.fm
2. Key
Warning!
Failure to observe can cause mortal danger or bodily injury.
Important!
Failure to observe can cause material damages.
☞Important!
Failure to observe can cause the product to malfunction.
☞Useful information for optimally handling the product.
3. Warranty
Liability is accepted according to the General Terms and Conditions of Business and
Supply.
Only use original replacement parts!
4. Important Notes
• Installation, commissioning and maintenance are to be performed only by a
qualified technician according to the instructions provided and in accordance with
legal requirements and acknowledged rules of technology.
• All technical connection regulations specified by the local water and electricity
supply utility companies must be complied with.
• All rights reserved to make technical alterations.
5. Technical Specifications
6. Scope of Delivery
Operating voltage: 24 V DC
Power consumption: 2 W
Type of protection: IP 68
Item Description
1 Solenoid-valve cartridge
2 Filter
3 Adapter (only FAR Order No. ESHOW0014)
Installation and Operating Instructions

5
ZMI_001_2000100431-ZAQUA015_#SEN_#AQU_#V3.fm
7. Installation of Fitting for In-wall Installation (2-part Function Block)
7.1 Remove the cover plate.
☞For further details please consult the Installation and Operating Instructions for the
fitting.
7.2 Use a hollow hexagon wrench to close the water volume regulators.
a: closed
b: open
7.3 Trigger the valve.
Spare parts
7.4 Disconnect the line connection between the solenoid valve cartridge and the
electronic module.
7.5 Remove the screws (c).
7.6 Remove the solenoid-valve cartridge (d).
☞Other design forms of the solenoid-valve cartridge (d) are possible.
7.7 Use a flat nose pliers to pull the existing filter (e) out.
7.8 Continue with stap 7.11.
Retrofitting thermal disinfection
7.9 Remove the screws (f).
7.10 Unscrew the plug (g).
☞Use an M8 screw to pull out the plug via the centre thread.
7.11 Insert the new filter.
☞Important!
Ensure correct installation position. The rib of the filter must not lie on the flow-
through hole.
7.12 Insert the solenoid-valve cartridge.
7.13 Tighten the screws.
7.14 Connect the line connection between the solenoid-valve cartridge and the electronic
module (k).
l: Solenoid-valve cartridge mixed water
m: Solenoid-valve cartridge bypass, thermal disinfection
☞Insert an adapter (n) if necessary.
7.15 Mount the cover plate.

6
ZMI_001_2000100431-ZAQUA015_#SEN_#AQU_#V3.fm
8. Installation of Fitting for In-wall Installation (1-part Function Block)
8.1 Remove the cover plate.
☞For further details please consult the Installation and Operating Instructions for the
fitting.
8.2 Use a hollow hexagon wrench to close the water volume regulators.
a: closed
b: open
8.3 Trigger the valve.
Spare parts
8.4 Disconnect the line connection between the solenoid valve cartridge and the
electronic module.
8.5 Remove the screws (c).
8.6 Remove the solenoid-valve cartridge (d).
8.7 Use a flat nose pliers to pull the existing filter (e) out.
8.8 Continue with stap 8.11.
Retrofitting thermal disinfection
8.9 Remove the screws (f).
8.10 Unscrew the plug (g).
☞Use an M8 screw to pull out the plug via the centre thread.
8.11 Insert the new filter.
☞Important!
Ensure correct installation position. The rib of the filter must not lie on the flow-
through hole.
8.12 Insert the solenoid-valve cartridge.
8.13 Tighten the screws.
8.14 Connect the line connection between the solenoid-valve cartridge and the electronic
module (k).
l: Solenoid-valve cartridge mixed water
m: Solenoid-valve cartridge bypass, thermal disinfection
☞Insert an adapter (n) if necessary.
8.15 Mount the cover plate.

7
ZMI_001_2000100431-ZAQUA015_#SEN_#AQU_#V3.fm
9. Assembly of Shower Panel (2-part Function Block)
9.1 Remove the stainless steel housing or open the glass front.
☞For further details please consult the Installation and Operating Instructions for the
fitting.
9.2 Use a hollow hexagon wrench to close the water volume regulators.
a: closed
b: open
9.3 Trigger the valve.
Spare parts
9.4 Disconnect the line connection between the solenoid valve cartridge and the
electronic module.
9.5 Remove the screws (c).
9.6 Remove the solenoid-valve cartridge (d).
9.7 Use a flat nose pliers to pull the existing filter (e) out.
9.8 Continue with stap 9.11.
Retrofitting thermal disinfection
9.9 Remove the screws (f).
9.10 Unscrew the plug (g).
☞Use an M8 screw to pull out the plug via the centre thread.
9.11 Insert the new filter.
☞Important!
Ensure correct installation position. The rib of the filter must not lie on the flow-
through hole.
9.12 Insert the solenoid-valve cartridge.
9.13 Tighten the screws.
9.14 Connect the line connection between the solenoid-valve cartridge and the electronic
module (k).
l: Solenoid-valve cartridge mixed water
m: Solenoid-valve cartridge bypass, thermal disinfection
☞Insert an adapter (n) if necessary.
9.15 Mount the stainless steel housing or close the glass front.

8
ZMI_001_2000100431-ZAQUA015_#SEN_#AQU_#V3.fm
10. Assembly of Shower Panel (2-part Function Block)
10.1 Remove the stainless steel housing or open the glass front.
☞For further details please consult the Installation and Operating Instructions for the
fitting.
10.2 Use a hollow hexagon wrench to close the water volume regulators.
a: closed
b: open
10.3 Trigger the valve.
Spare parts
10.4 Disconnect the line connection between the solenoid valve cartridge and the
electronic module.
10.5 Remove the screws (c).
10.6 Remove the solenoid-valve cartridge (d).
10.7 Use a flat nose pliers to pull the existing filter (e) out.
10.8 Continue with stap 10.11.
Retrofitting thermal disinfection
10.9 Remove the screws (f).
10.10 Unscrew the plug (g).
☞Use an M8 screw to pull out the plug via the centre thread.
10.11 Insert the new filter.
☞Important!
Ensure correct installation position. The rib of the filter must not lie on the flow-
through hole.
10.12 Insert the solenoid-valve cartridge.
10.13 Tighten the screws.
10.14 Connect the line connection between the solenoid-valve cartridge and the electronic
module (k).
l: Solenoid-valve cartridge mixed water
m: Solenoid-valve cartridge bypass, thermal disinfection
☞Insert the adapter (n) if necessary.
10.15 Mount the stainless steel housing or close the glass front.

9
ZMI_001_2000100431-ZAQUA015_#SFR_#AQU_#V3.fm
0Français
Cartouche A3000 open d’électrovanne magnétique en kit d’équipement
ultérieur ou pièce de rechange
ZAQUA015................. sans adaptateur (A3000 open, à partir de 2007)
ESHOW0014.............. avec adaptateur (A3000 open, à partir de 2007)
Les graphiques sont disponibles dans la notice de montage et de mise en service
allemande.
0Table des matières
1. Abréviations et unités ................................................................................... 9
2. Explication des pictogrammes...................................................................... 10
3. Garantie........................................................................................................ 10
4. Remarques importantes ............................................................................... 10
Description du produit
5. Données techniques..................................................................................... 10
6. Volume de livraison ...................................................................................... 10
Montage, fonctionnement et mise en service
7. Montage robinetterie pour montage mural (bloc de
fonctionnement en 2 pièces) 11
8. Montage robinetterie et pour montage mural (bloc de
fonctionnement en 1 pièce) 12
9. Montage panneau de douche (bloc de fonctionnement en 2 pièces)........... 13
10. Montage panneau de douche (bloc de fonctionnement en 1 pièce)............. 14
1. Abréviations et unités
EA-Nr. Référence européenne
FAR-Best.-Nr. Numéro de commande Franke-Aquarotter
Conversion 1 mm = 0,03937 pouce
1 pouce = 25,4 mm
Les longueurs sont toujours indiquées en mm dans les graphiques.
FR

10
ZMI_001_2000100431-ZAQUA015_#SFR_#AQU_#V3.fm
2. Explication des pictogrammes
Avertissement !
Le non-respect des consignes peut entraîner un danger mortel ou des blessures
corporelles.
Attention !
Le non-respect des consignes peut entraîner des dommages matériels.
☞Important !
Le non-respect des consignes peut entraîner des dysfonctionnements du produit.
☞Informations utiles pour l’utilisation optimale du produit.
3. Garantie
La responsabilité est conforme à celle décrite dans les conditions générales de
vente et de livraison.
Utiliser exclusivement des pièces de rechange d’origine !
4. Remarques importantes
• Seul un spécialiste est habilité à effectuer le montage, la mise en service et
l’entretien de l’installation, en conformité aux instructions du manuel livré, aux
règlements légaux en vigueur et aux règles techniques en usage.
• Observer les conditions techniques de raccordement des entreprises locales de
distribution d’eau et d’énergie.
• Sous réserve de modifications.
5. Données techniques
6. Volume de livraison
Tension de raccordement : 24 V CC
Puissance absorbée : 2 W
Indice de protection : IP 68
Pos. Désignation
1 Cartouche d’électrovanne
2 Filtre
3 Adaptateur (uniquement n° de comm. FAR ESHOW0014)
Notice de montage et de mise en service

11
ZMI_001_2000100431-ZAQUA015_#SFR_#AQU_#V3.fm
7. Montage robinetterie pour montage mural (bloc de fonctionnement en
2 pièces)
7.1 Retirer la plaque de recouvrement.
☞Vous trouverez des détails dans la notice de montage et de mise en service de la
robinetterie.
7.2 Fermer les régulations du débit d’eau à l’aide d’une clé mâle coudée pour vis à six
pans creux.
a : fermées
b : ouvertes
7.3 Faire fonctionner la robinetterie.
Pièce de rechange
7.4 Défaire le raccordement entre la cartouche de l’électrovanne et le module
électronique.
7.5 Dévisser (c) les vis.
7.6 Extraire la cartouche de l’électrovanne (d).
☞Autres modèles de cartouches d’électrovanne (d) possibles.
7.7 Extraire le filtre (e) à l’aide d’une pince plate.
7.8 Continuer avec l’stap 7.11.
Equipement ultérieur pour désinfection thermique
7.9 Dévisser (f) les vis.
7.10 Retirer le bouchon de fermeture (g).
☞Extraire le bouchon de fermeture par la tige filetée centrale avec une vis M8.
7.11 Mettre le nouveau filtre en place.
☞Important !
Tenir compte de la position de montage. La rainure du filtre ne doit pas se trouver
sur le perçage du débit.
7.12 Mettre la cartouche de l’électrovanne en place.
7.13 Visser à fond les vis.
7.14 Etablir le raccordement de câble entre la cartouche de l’électrovanne et le module
électronique (k).
l : Cartouche de l’électrovanne Eau mélangée
m : Cartouche d’électrovanne by-pass pour désinfection thermique
☞Intercaler au besoin l’adaptateur (n).
7.15 Monter la plaque de recouvrement.

12
ZMI_001_2000100431-ZAQUA015_#SFR_#AQU_#V3.fm
8. Montage robinetterie et pour montage mural (bloc de fonctionnement en
1 pièce)
8.1 Retirer la plaque de recouvrement.
☞Vous trouverez des détails dans la notice de montage et de mise en service de la
robinetterie.
8.2 Fermer les régulations du débit d’eau à l’aide d’une clé mâle coudée pour vis à six
pans creux.
a : fermées
b : ouvertes
8.3 Faire fonctionner la robinetterie.
Pièce de rechange
8.4 Défaire le raccordement entre la cartouche de l’électrovanne et le module
électronique.
8.5 Dévisser (c) les vis.
8.6 Extraire la cartouche de l’électrovanne (d).
8.7 Extraire le filtre (e) à l’aide d’une pince plate.
8.8 Continuer avec l’stap 8.11.
Equipement ultérieur pour désinfection thermique
8.9 Dévisser (f) les vis.
8.10 Retirer le bouchon de fermeture (g).
☞Extraire le bouchon de fermeture par la tige filetée centrale avec une vis M8.
8.11 Mettre le nouveau filtre en place.
☞Important !
Tenir compte de la position de montage. La rainure du filtre ne doit pas se trouver
sur le perçage du débit.
8.12 Mettre la cartouche de l’électrovanne en place.
8.13 Visser à fond les vis.
8.14 Etablir le raccordement de câble entre la cartouche de l’électrovanne et le module
électronique (k).
l : Cartouche de l’électrovanne Eau mélangée
m : Cartouche d’électrovanne by-pass pour désinfection thermique
☞Intercaler au besoin l’adaptateur (n).
8.15 Monter la plaque de recouvrement.

13
ZMI_001_2000100431-ZAQUA015_#SFR_#AQU_#V3.fm
9. Montage panneau de douche (bloc de fonctionnement en 2 pièces)
9.1 Retirer le boîtier en inox ou ouvrir la façade en verre.
☞Vous trouverez des détails dans la notice de montage et de mise en service de la
robinetterie.
9.2 Fermer les régulations du débit d’eau à l’aide d’une clé mâle coudée pour vis à six
pans creux.
a : fermées
b : ouvertes
9.3 Faire fonctionner la robinetterie.
Pièce de rechange
9.4 Défaire le raccordement entre la cartouche de l’électrovanne et le module
électronique.
9.5 Dévisser (c) les vis.
9.6 Extraire la cartouche de l’électrovanne (d).
9.7 Extraire le filtre (e) à l’aide d’une pince plate.
9.8 Continuer avec l’stap 9.11.
Equipement ultérieur pour désinfection thermique
9.9 Dévisser (f) les vis.
9.10 Retirer le bouchon de fermeture (g).
☞Extraire le bouchon de fermeture par la tige filetée centrale avec une vis M8.
9.11 Mettre le nouveau filtre en place.
☞Important !
Tenir compte de la position de montage. La rainure du filtre ne doit pas se trouver
sur le perçage du débit.
9.12 Mettre la cartouche de l’électrovanne en place.
9.13 Visser à fond les vis.
9.14 Etablir le raccordement de câble entre la cartouche de l’électrovanne et le module
électronique (k).
l : Cartouche de l’électrovanne Eau mélangée
m : Cartouche d’électrovanne by-pass pour désinfection thermique
☞Intercaler au besoin l’adaptateur (n).
9.15 Remettre le boîtier en inox en place ou refermer la façade en verre.

14
ZMI_001_2000100431-ZAQUA015_#SFR_#AQU_#V3.fm
10. Montage panneau de douche (bloc de fonctionnement en 1 pièce)
10.1 Retirer le boîtier en inox ou ouvrir la façade en verre.
☞Vous trouverez des détails dans la notice de montage et de mise en service de la
robinetterie.
10.2 Fermer les régulations du débit d’eau à l’aide d’une clé mâle coudée pour vis à six
pans creux.
a : fermées
b : ouvertes
10.3 Faire fonctionner la robinetterie.
Pièce de rechange
10.4 Défaire le raccordement entre la cartouche de l’électrovanne et le module
électronique.
10.5 Dévisser (c) les vis.
10.6 Extraire la cartouche de l’électrovanne (d).
10.7 Extraire le filtre (e) à l’aide d’une pince plate.
10.8 Continuer avec l’stap 10.11.
Equipement ultérieur pour désinfection thermique
10.9 Dévisser(f) les vis.
10.10 Retirer le bouchon de fermeture (g).
☞Extraire le bouchon de fermeture par la tige filetée centrale avec une vis M8.
10.11 Mettre le nouveau filtre en place.
☞Important !
Tenir compte de la position de montage. La rainure du filtre ne doit pas se trouver
sur le perçage du débit.
10.12 Mettre la cartouche de l’électrovanne en place.
10.13 Visser à fond les vis.
10.14 Etablir le raccordement de câble entre la cartouche de l’électrovanne et le module
électronique (k).
l : Cartouche de l’électrovanne Eau mélangée
m : Cartouche d’électrovanne by-pass pour désinfection thermique
☞Intercaler au besoin l’adaptateur (n).
10.15 Remettre le boîtier en inox en place ou refermer la façade en verre.

15
ZMI_001_2000100431-ZAQUA015_#SES_#AQU_#V3.fm
0Español
Cartucho de válvula electromagnética A3000 open, como juego de
elementos de modificación retroactiva o como juego de piezas de
recambio
ZAQUA015................. sin adaptador (A3000 open, a partir de 2007)
ESHOW0014.............. con adaptador (A3000, hasta 2007)
Por favor, consulte los gráficos en las instrucciones alemanas de montaje y servicio.
0Índice
1. Abreviaciones y unidades............................................................................. 15
2. Aclaración gráfica ......................................................................................... 16
3. Garantía........................................................................................................ 16
4. Advertencias importantes ............................................................................. 16
Descripción del producto
5. Especificaciones técnicas............................................................................. 16
6. Volumen de suministro ................................................................................. 16
Montaje, funcionamiento y puesta en servicio
7. Montaje de grifería para empotramiento en pared (bloque de
función de 2 partes) 17
8. Montaje de grifería para empotramiento en pared (bloque de
función de 1 parte) 18
9. Montaje del panel de ducha (bloque de función de 2 partes)....................... 19
10. Montaje del panel de ducha (bloque de función de 1 parte)......................... 20
1. Abreviaciones y unidades
EA-Nr. Número de artículo europeo
FAR-Best.-Nr. Núm. de pedido Franke-Aquarotter
Conversión 1 mm = 0,03937 pulgadas
1 pulgada = 25,4 mm.
En los gráficos se especifican todas las longitudes en mm.
ES

16
ZMI_001_2000100431-ZAQUA015_#SES_#AQU_#V3.fm
2. Aclaración gráfica
¡Aviso!
La no observación puede ser causa de un peligro mortal o de una lesión corporal.
¡Atención!
La no observación puede tener como consecuencia daños materiales.
☞¡Importante!
La no observación puede tener como consecuencia fallos en el funcionamiento del
producto.
☞Informaciones prácticas para un uso óptimo del producto.
3. Garantía
Se asume la responsabilidad según las condiciones generales de venta y
suministro.
¡Utilice únicamente piezas de recambio originales!
4. Advertencias importantes
• El montaje, la puesta en servicio y el mantenimiento, solamente deben ser
llevados a cabo por un técnico especializado según las instrucciones adjuntas y
observando las prescripciones legales y las reglas técnicas generalmente
reconocidas.
• Se han de cumplir las condiciones técnicas de conexión de las empresas locales
de suministro de agua y energía.
• Queda reservado el derecho a realizar modificaciones.
5. Especificaciones técnicas
6. Volumen de suministro
Tensión de conexión: 24 V CC
Consumo de potencia: 2 W
Tipo de protección: IP 68
Pos. Denominación
1 Cartucho de válvula-electromagnética
2Tamiz
3 Adaptador (sólo núm. de pedido FAR ESHOW0014)
Instrucciones de montaje y servicio

17
ZMI_001_2000100431-ZAQUA015_#SES_#AQU_#V3.fm
7. Montaje de grifería para empotramiento en pared (bloque de función de 2
partes)
7.1 Quitar la placa de cubierta.
☞En las Instrucciones de montaje y servicio de la grifería puede encontrar más
detalles.
7.2 Cerrar los reguladores de cantidad de agua con una llave de hexágono hembra.
a: cerrado
b: abierto
7.3 Desmontaje de la grifería.
Pieza de recambio
7.4 Aflojar la conexión de conductos entre el cartucho de la válvula electromagnética y
el módulo electrónico.
7.5 Desatornillar los tornillos (c).
7.6 Extraer el cartucho de válvula electromagnética (d).
☞Cartucho de válvula electromagnética (d), posibilidad de otras formas de
construcción.
7.7 Extraer el tamiz (e) existente con unos alicates de boca plana.
7.8 Continuar con stap 7.11.
Reequipamiento para desinfección térmica
7.9 Desatornillar los tornillos (f).
7.10 Extraer el tapón de cierre (g).
☞Extraer el tapón de cierre por la rosca central con un tornillo M8.
7.11 Introducir el tamiz nuevo.
☞¡Importante!
Tener en cuenta la posición de instalación. La brida del tamiz no debe encontrarse
en el orificio del caudal.
7.12 Introducir el cartucho de válvula electromagnética.
7.13 Atornillar los tornillos.
7.14 Establecer la conexión de cable entre el cartucho de válvula electromagnética y el
módulo electrónico (k).
I: Cartucho de válvula electromagnética agua mezclada
m: Bypass desinfección térmica cartucho válvula electromagnética
☞Si es necesario, interpolar el adaptador (n).
7.15 Montar la placa de cubierta.

18
ZMI_001_2000100431-ZAQUA015_#SES_#AQU_#V3.fm
8. Montaje de grifería para empotramiento en pared (bloque de función de 1
parte)
8.1 Quitar la placa de cubierta.
☞En las Instrucciones de montaje y servicio de la grifería puede encontrar más
detalles.
8.2 Cerrar los reguladores de cantidad de agua con una llave de hexágono hembra.
a: cerrado
b: abierto
8.3 Desmontaje de la grifería.
Pieza de recambio
8.4 Aflojar la conexión de conductores entre el cartucho de la válvula electromagnética
y el módulo electrónico.
8.5 Desatornillar los tornillos (c).
8.6 Extraer el cartucho de válvula electromagnética (d).
8.7 Extraer el tamiz (e) existente con unos alicates de boca plana.
8.8 Continuar con stap 8.11.
Reequipamiento para desinfección térmica
8.9 Desatornillar los tornillos (f).
8.10 Extraer el tapón de cierre (g).
☞Extraer el tapón de cierre por la rosca central con un tornillo M8.
8.11 Introducir el tamiz nuevo.
☞¡Importante!
Tener en cuenta la posición de instalación. La brida del tamiz no debe encontrarse
en el orificio del caudal.
8.12 Introducir el cartucho de válvula electromagnética.
8.13 Atornillar los tornillos.
8.14 Establecer la conexión de cable entre el cartucho de válvula electromagnética y el
módulo electrónico (k).
I: Cartucho de válvula electromagnética agua mezclada
m: Bypass desinfección térmica cartucho válvula electromagnética
☞Si es necesario, interpolar el adaptador (n).
8.15 Montar la placa de cubierta.

19
ZMI_001_2000100431-ZAQUA015_#SES_#AQU_#V3.fm
9. Montaje del panel de ducha (bloque de función de 2 partes)
9.1 Retirar la carcasa de acero o abrir la parte frontal de vidrio.
☞En las Instrucciones de montaje y servicio de la grifería puede encontrar más
detalles.
9.2 Cerrar los reguladores de cantidad de agua con una llave de hexágono hembra.
a: cerrado
b: abierto
9.3 Desmontaje de la grifería.
Pieza de recambio
9.4 Aflojar la conexión de conductores entre el cartucho de la válvula electromagnética
y el módulo electrónico.
9.5 Desatornillar los tornillos (c).
9.6 Extraer el cartucho de válvula electromagnética (d).
9.7 Extraer el tamiz (e) existente con unos alicates de boca plana.
9.8 Continuar con stap 9.11.
Reequipamiento para desinfección térmica
9.9 Desatornillar los tornillos (f).
9.10 Extraer el tapón de cierre (g).
☞Extraer el tapón de cierre por la rosca central con un tornillo M8.
9.11 Introducir el tamiz nuevo.
☞¡Importante!
Tener en cuenta la posición de instalación. La brida del tamiz no debe encontrarse
en el orificio del caudal.
9.12 Introducir el cartucho de válvula electromagnética.
9.13 Atornillar los tornillos.
9.14 Establecer la conexión de cable entre el cartucho de válvula electromagnética y el
módulo electrónico (k).
I: Cartucho de válvula electromagnética agua mezclada
m: Bypass desinfección térmica cartucho válvula electromagnética
☞Si es necesario, interpolar el adaptador (n).
9.15 Colocar la carcasa de acero o cerrar la parte frontal de vidrio.

20
ZMI_001_2000100431-ZAQUA015_#SES_#AQU_#V3.fm
10. Montaje del panel de ducha (bloque de función de 1 parte)
10.1 Retirar la carcasa de acero o abrir la parte frontal de vidrio.
☞En las Instrucciones de montaje y servicio de la grifería puede encontrar más
detalles.
10.2 Cerrar los reguladores de cantidad de agua con una llave de hexágono hembra.
a: cerrado
b: abierto
10.3 Desmontaje de la grifería.
Pieza de recambio
10.4 Aflojar la conexión de conductores entre el cartucho de la válvula electromagnética
y el módulo electrónico.
10.5 Desatornillar los tornillos (c).
10.6 Extraer el cartucho de válvula electromagnética (d).
10.7 Extraer el tamiz (e) existente con unos alicates de boca plana.
10.8 Continuar con stap 10.11.
Reequipamiento para desinfección térmica
10.9 Desatornillar los tornillos (f).
10.10 Extraer el tapón de cierre (g).
☞Extraer el tapón de cierre por la rosca central con un tornillo M8.
10.11 Introducir el tamiz nuevo.
☞¡Importante!
Tener en cuenta la posición de instalación. La brida del tamiz no debe encontrarse
en el orificio del caudal.
10.12 Introducir el cartucho de válvula electromagnética.
10.13 Atornillar los tornillos.
10.14 Establecer la conexión de cable entre el cartucho de válvula electromagnética y el
módulo electrónico (k).
I: Cartucho de válvula electromagnética agua mezclada
m: Bypass desinfección térmica cartucho válvula electromagnética
☞Si es necesario, interpolar el adaptador (n).
10.15 Colocar la carcasa de acero o cerrar la parte frontal de vidrio.
