Galletti IWC Series User manual

IWCi
INSTALLATION, USE AND MAINTENANCE MANUAL
EN
MANUALE INSTALLAZIONE, USO E MANUTENZIONE
IT
VENTILCONVETTORI A CASSETTA
WATER CASSETTE
(2,6 kW - 9,9 kW)

IWCi
22 È severamente vietata la riproduzione anche parziale di questo manuale / All copying, even partial, of this manual is strictly forbidden WC66000119 - Rev 01
INFORMATION FOR CORRECT DISPOSAL OF THE PRODUCT
IN ACCORDANCE WITH THE EUROPEAN DIRECTIVE
2002/96/EC
At the end of its working life this equipment must not be disposed of
as an household waste. It must be taken to special local community
waste collection centres or to a dealer providing this service.
Disposing of an electrical and electronic equipment separately avoids
possible negative effects on the environment and human health
deriving from an inappropriate disposal and enables its components to
be recovered and recycled to obtain significant savings in energy and
resources. In order to underline the duty to dispose of this equipment
separately, the product is marked with a crossed-out dustbin.
INFORMAZIONE PER IL CORRETTO SMALTIMENTO DEL
PRODOTTO AI SENSI DELLA DIRETTIVA EUROPEA
2002/96/CE
Alla fine della sua vita utile questo apparecchio non deve essere
smaltito insieme ai rifiuti domestici. Deve essere consegnato presso
appositi centri di raccolta differenziata oppure presso i rivenditori che
forniscono questo servizio. Smaltire separatamente un apparecchio
elettrico ed elettronico consente di evitare possibili effetti negativi
sull’ambiente e sulla salute umana derivanti da uno smaltimento
inadeguato e permette di recuperare e riciclare i materiali di cui è
composto, con importanti risparmi di energia e risorse. Per sottolineare
l’obbligo di smaltire separatamente queste apparecchiature, sul
prodotto è riportato il simbolo del cassonetto barrato. Lo smaltimento
abusivo del prodotto da parte dell’utente comporta l’applicazione
delle sanzioni amministrative di cui al D.Lgs. n. 22/1997 (articolo 50
e successivi).
DICHIARAZIONE DI CONFORMITÀ
La Galletti S.p.A. dichiara sotto la sua responsabilità, che i
ventilconvettori a cassetta IWC sono stati progettati, costruiti
e collaudati in conformità a quanto prescritto dalle Direttive
comunitarie: 2006/42/CE, 2004/108/CE, 2006/95/CE
Bentivoglio, 27/09/2011
Galletti S.p.A.
Luca Galletti
DECLARATION OF CONFORMITY
Galletti S.p.A. hereby declares, under its sole responsibility, that
IWC water cassette series have been designed, built and tested in
conformity with the specifications of European Directives:
2006/42/CE, 2004/108/CE, 2006/95/CE
Bentivoglio, 27/09/2011
Galletti S.p.A.
Luca Galletti
Codifica cassette IWC
1 2 3 4 5 6 7 8 9
I W C 0 3 2 T I 0
Nome della serie Taglia n° Tubi Comando Motore Revisione
IWC water cassette codes
1 2 3 4 5 6 7 8 9
I W C 0 3 2 T I 0
Range Size n° Pipes Controller Motor rev. Index

IWCi
3
È severamente vietata la riproduzione anche parziale di questo manuale / All copying, even partial, of this manual is strictly forbiddenWC66000119 - Rev 01
1. General........................................................................................ 3
2. Presentation .............................................................................. 10
3. Installation................................................................................. 14
4. Connections / Electrical wiring diagrams.................................... 16
5. Frame / grille installation............................................................ 28
6. Accessories .............................................................................. 29
7. Starting ..................................................................................... 36
8. Name of parts and remote control unit....................................... 38
9. Maintenance.............................................................................. 48
10. Technical data ........................................................................... 52
1.1 - FOREWORD
•The equipment must be installed, started-up and maintained by
authorised and qualified personnel, in accordance with local rules and
professional standards.
1.2 - GENERAL SUPPLY CONDITIONS
•Generally speaking, the material is transported at the consignee’s risk.
•The consignee must immediately provide the carrier with written
reserves if he finds any damage caused during transport.
•Do not place objects or tools on the device.
•Position the device as near as possible to its place of installation without
unpacking it.
1.3 - VOLTAGE
•Before any operation, check that the voltage and the frequency indicated
on the device corresponds with that of the mains.
1.4 - OPERATION LIMITS
•Hydrauliccircuit:
 -minimumwaterinlettemperature:4°C.
 -maximumwaterinlettemperature:
 -mainbattery:70°C
 -secondarybattery:80°C
Note: For reasons relating to comfort (homogeneity of the air temperature
intheroom),notexceedingawaterinlettemperatureof55°Cinthebatter
isrecommended:
 -Maximumoperatingpressure:16bars.
•Ambientair:
 -Minimumairrecirculationtemperature:5°C
 -Maximumairrecirculationtemperature:32°C
Warning: During installation shut-down, in case of connection to an
outsideairventorincaseofambienttemperaturenear0°C,thereisa
risk that the hoses may freeze. Envisage draining the hydraulic circuit.
1.5 - USE OF EQUIPMENT
•This equipment is intented for the air-conditioning of premises and to
provide comfort for the personnel.
1.6 - MODELS
IWC 032TI IWC 034TI
IWC 042TI IWC 044TI
IWC 052TI IWC 062TI
IWC 062TI IWC 102TI
CONTENTS
1 - GENERAL
INDICE
1. Generalità.................................................................................... 3
2. Presentazione............................................................................ 10
3. Montaggio................................................................................. 14
4. Collegamenti / Schemi elettrici................................................... 16
5. Installazione del frontale / griglia................................................ 28
6. Accessori.................................................................................. 29
7. Accensione ............................................................................... 36
8. Nome delle parti e telecomando................................................. 38
9. Manutenzione............................................................................ 48
10. Tabella dati tecnici..................................................................... 51
1 - GENERALITÀ
1.1 - PREMESSA
•Il materiale deve essere installato, messo in servizio e conservato in
buono stato di funzionamento da personale qualificato e abilitato, nel
rispetto delle norme locali vigenti e con interventi eseguiti a regola d’arte.
1.2 - CONDIZIONI GENERALI DI CONSEGNA
•Ingenerale,ilmaterialeviaggiaarischioepericolodeldestinatario.
•Ildestinatariodeveimmediatamenteesprimeredelleriservescritteallo
spedizioniere qualora riscontri dei danni subiti dalla merce durante il
trasporto.
•Nonappoggiareoggettioattrezzisull’apparecchio.
•Porrel’apparecchioilpiùvicinopossibilealsuopuntodiinstallazione
senza toglierlo dal suo imballaggio.
1.3 - TENSIONE
•Prima di effettuare qualsiasi operazione, verificare che la tensione e la
frequenza dell’apparecchio corrispondano esattamente a quelle della
rete.
1.4 - LIMITI DI FUNZIONAMENTO
•Circuitoidraulico:
 -Temperaturaminimad’entratad’acqua:4°C.
 -Temperaturamassimad’entratad’acqua:
-batteriaprincipale:70°C
-batteriasecondaria:80°C
Nota: Per ragioni di comfort (omogeneità della temperatura dell’aria nel
locale),siconsigliadinonsuperare55°Cd’entratad’acquanellabatteria:
 -Pressionemassimadiservizio:16bar.
•Ariaambiente:
 -Temperaturaminimadiripresaaria:5°C
 -Temperaturamassimadiripresaaria:32°C
Attenzione: Durante l’arresto per l’installazione, in caso di collegamento
ad una presa d’aria di rinnovo o nel caso di temperatura ambiente che
siavvicinia0°C,sicorreilrischiodigelareletubazioni.Prevederelo
scarico del circuito idraulico.
1.5 - USO
•Questo apparecchio è destinato al condizionamento d’aria di locali per il
massimo benessere delle persone.
1.6 - MODELLI
IWC 032TI IWC 034TI
IWC 042TI IWC 044TI
IWC 052TI IWC 062TI
IWC 062TI IWC 102TI
Galletti S.p.A. partecipa al
Programma di Certificazione EUROVENT.
Iprodottiinteressaticompaiononelsito:
www.eurovent-certification.com
Galletti SpA takes part in the
EUROVENT Certification Programme.
The products involved can be seen at
www.eurovent-certification.com

IWCi
44
H50rpm
∆T
H-
M
M-
L
L-
LL
LL-
1°C0 1,5°C 2°C
È severamente vietata la riproduzione anche parziale di questo manuale / All copying, even partial, of this manual is strictly forbidden WC66000119 - Rev 01
CARATTERISTICHE PRODOTTO
MOTORI AD INVERTER DI ULTIMA GENERAZIONE
Imotoriamagnetipermanentideltipo“moulded”comandatidauninverterappositamente
sviluppato,rappresentanol’ultimaevoluzioneinfattodiefficienza(riduzionedeiconsumi)
econtrolloaccuratodellavelocitàdiventilazione:
• efficienza ai massimi livelli (anche fino a 98%);
• maggiore compattezza della soluzione;
• notevole riduzione dei disturbi elettromagnetici;
• allungamento della vita operativa al di là dei migliori motori tradizionali.
SENSORE UMIDITÀ E GESTIONE TEMPERATURA PERCEPITA
Unica sul mercato, IWCi incorpora all’intero dell’elettronica particolarmente evoluta,
un sensore di umidità relativa. Il segnale del sensore di umidità viene utilizzato dalla
logica mettendolo in relazione con la temperatura misurata dal sensore aria ambiente
el’indiceHumidex,ilqualemisuralapercezionedelcorpoumanoconsiderandogli
effetticombinati della temperatura e dell’umidità.L’algoritmoimplementato agisce sulla
logica di regolazione, modificando la temperatura target in funzione della temperatura

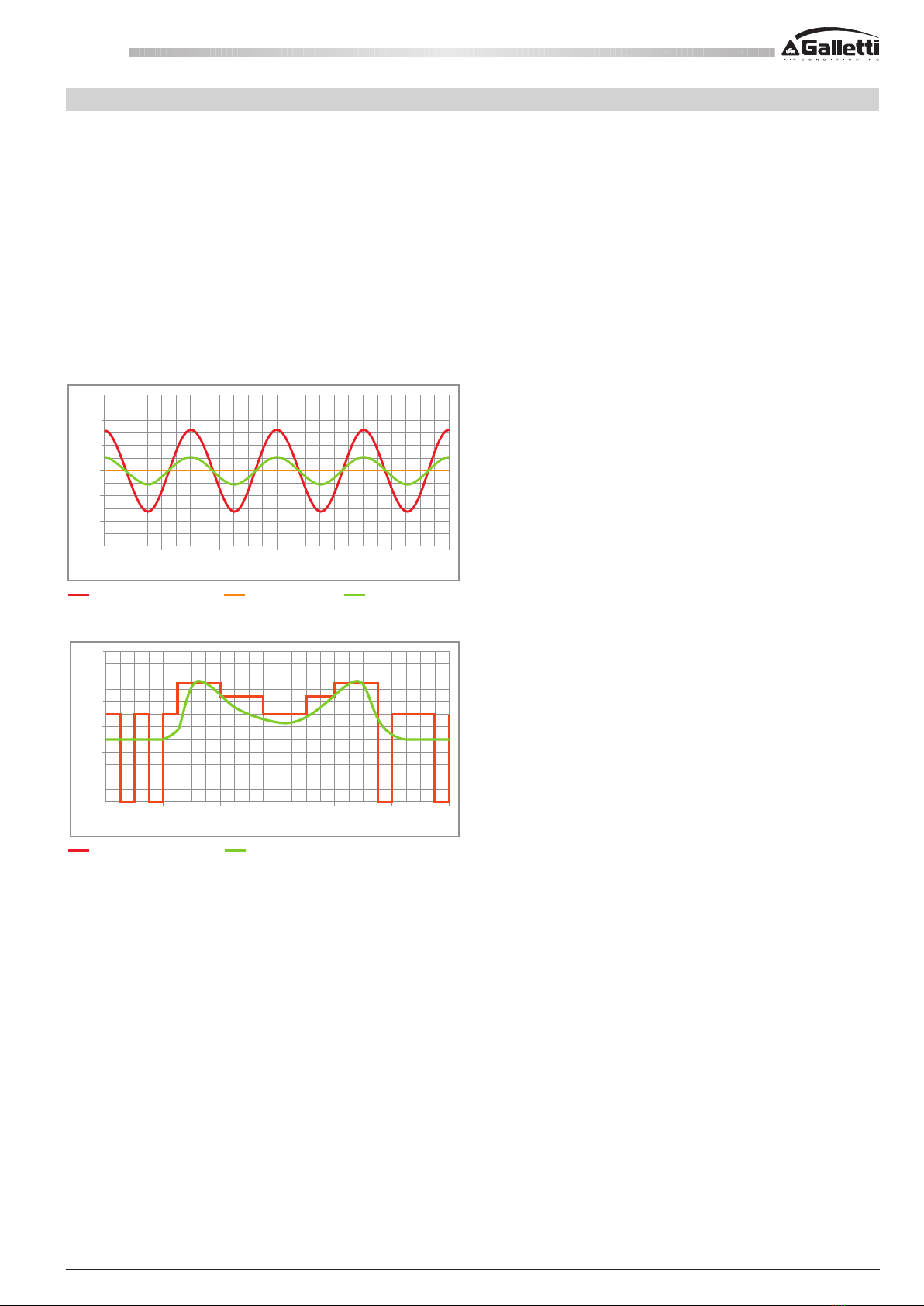

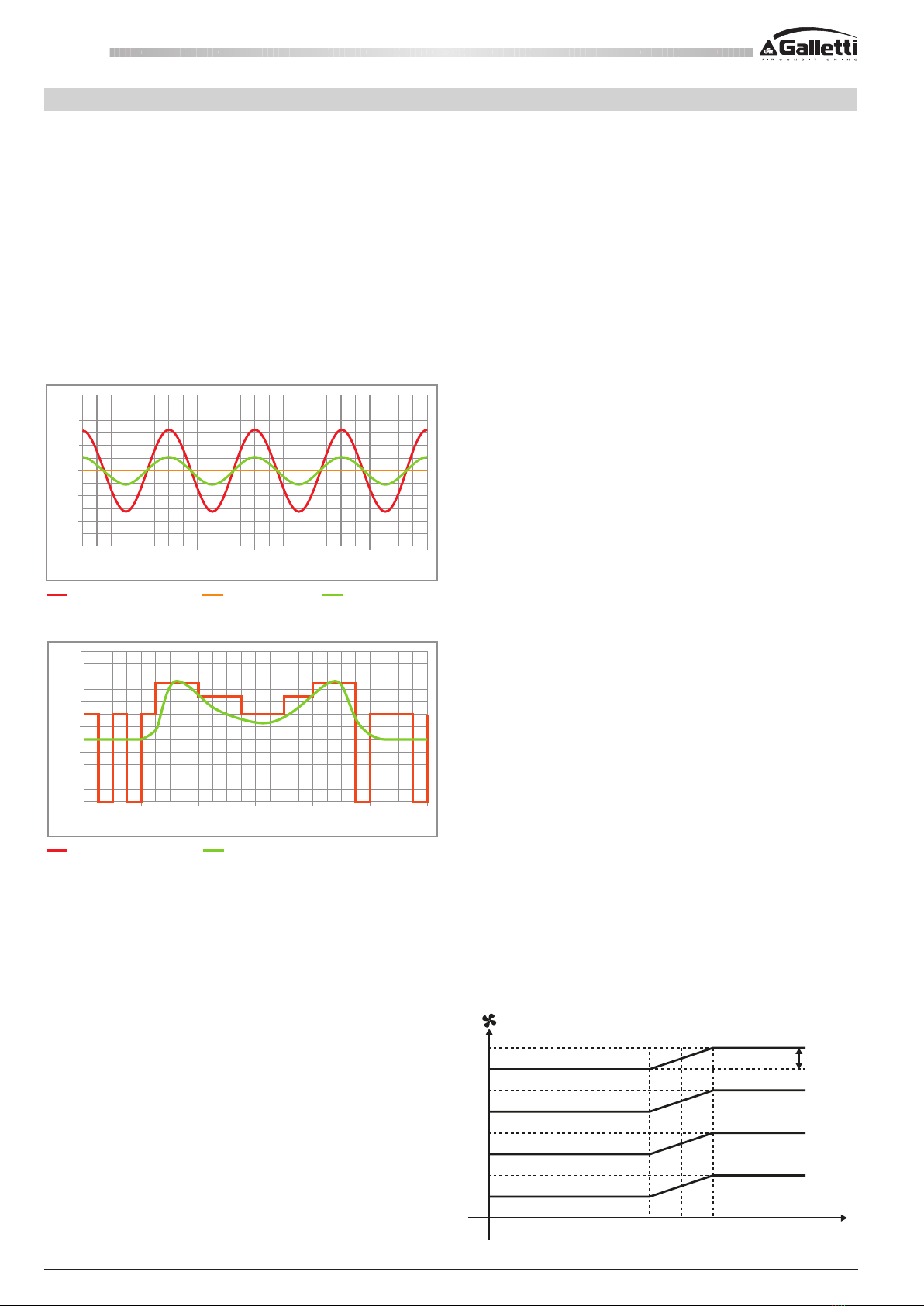

ANDAMENTODELLATEMP.CONMOTOREA3VELOCITÀECONMOTOREBRUSHLESS
Forte diun’esperienza trentennaleacquisita nella produzionedi ventilconvettori,Galletti
presenta la nuova linea IWCi brushless.
Le cassette Galletti sono equipaggiate di motore elettrico a magneti permanenti
(brushless) di ultimissima generazione che, controllato da un inverter, consente la
variazione continua del numero di giri del ventilatore. Il grande vantaggio dei motori
brushless è la notevole riduzione degli assorbimenti elettrici, che nel funzionamento
istantaneo arriva fino ad 1/3 di quello di motori tradizionali e nel funzionamento
integrato si attesta circa al 50%, con la corrispondente riduzione delle emissioni di
CO2! La tecnologia Inverter DC consente di adeguare in modo continuo la portata
aria alle effettive esigenze dell’ambiente riducendo notevolmente le oscillazioni della
temperatura ambiente tipiche delle regolazioni a gradini.
La conseguenza diretta è anche la riduzione del livello di emissione acustica del
ventilconvettore, che ora sarà adeguato alle richieste dell’ambiente.
percepita. L’effetto è sensibile soprattutto in fase estiva (modalità cooling) cioè quando
l’ambiente è molto caldo ed umido e quindi va raffrescato; tuttavia l’algoritmo lavora
anche quando la cassetta è in fase invernale, anche l’effetto della correzione è quasi
nullo poiché temperatura reale e temperatura percepita tendono a coincidere.
GESTIONE DELLE RETI
L'innovativosistemadicomunicazionepermettedisviluppareretiditipo:
• reti SACBUS con collegamento di diverse unità con regolazione autonoma e
controllo della modalità di funzionamento e dei set point da un'unica postazione;
• reti MODBUS con gestione unità da supervisore esterno attraverso protocollo
Modbus RTU;
• retiMISTEcongestioneunitàda supervisore esternoattraversoprotocolloModbus
RTU e collegamento delle prime ad altre unità tramite rete SACBUS. In tal modo le
unità collegate in rete MODBUS vengono controllate dal sistema di supervisione e
ad ognuna di esse è possibile associare altre unità che replicano il funzionamento
tramite rete SACBUS.
TELECOMANDO IR UTILIZZABILE ANCHE COME COMANDO A FILO
Nessunadistinzionefraversionicontelecomandoecomandoafilo:ununicooggetto
può essere utilizzato in modalità remota ed anche come comando a parete, cablandolo
con un semplice doppino che realizza la comunicazione con la scheda di controllo
a bordo cassetta e fornisce l’alimentazione al panno stesso (nessun consumo né
gestione della sostituzione delle batterie)
Lo stesso comando ad infrarosso (ad ampio raggio di trasmissione ed insensibile ai
disturbi da lampade fluorescenti) può essere usato per controllare una singola cassetta
(modalità“onetoone”)oppurepercontrollareungruppodicassette(modalità“cluster”).
Nel caso si scelga di usare il controllo a distanza tramite IR è possibile configurare i
singoli telecomandi su 4 differenti frequenze di comunicazione in modo da operare
distintamente su 4 diverse unità idroniche.
FUNZIONE I-FEEL
Pergarantireunmaggiorelivellodiconfortedunapiùprecisaregolazionel'utente
può scegliere di operare una termostatazione in base a una seconda sonda aria posta
all'interno del telecomando.
Il corretto posizionamento del controllo IR risulta dunque fondamentale per un
funzionamento ottimale della cassetta idronica.
In caso di collegamento in rete e in funzionamento in base alla temperatura percepita
è consigliato l'utilizzo della sonda aria a bordo dell'unità.
SDOPPIAMENTO DELLE VELOCITÀ
Nel caso si fissi una velocità di ventilazione, è possibile attivare una logica di
"sdoppiamento delle velocità". La logica limita la velocità di ventilazione per una
temperatura prossima al set point. In questo modo al raggiungimento della temperatura
richiesta si riducono rumorosità e assorbimenti della cassetta idronica ottenendo, nel
contempo,unaregolazionepiùprecisa.
3-speed motor Brushless motor
t [h]
10
0 4 8 12 16 20 24
20
30
40
50
60
Lw [dB(A)]
t [h]
18
4 8 12 16 20 24
19
20
21
22
23
Lw [dB(A)]
3-speed motor Brushless motorSet Point
ANDAMENTODELRUMORECONMOTOREA3VELOCITÀECONMOTOREBRUSHLESS

IWCi
5
È severamente vietata la riproduzione anche parziale di questo manuale / All copying, even partial, of this manual is strictly forbiddenWC66000119 - Rev 01
PRODUCT CHARACTERISTICS
TEMP.TRENDWITH3-SPEEDMOTORANDBRUSHLESSMOTOR
NOISETRENDWITH3-SPEEDMOTORANDBRUSHLESSMOTOR
With a solid thirty-years of experience in fan coil production, Galletti presents the new
IWCi brushless line.
Galletti cassettes are equipped with a latest generation permanent magnet (brushless)
electric motor which, controlled by an inverter, makes it possible to continuously vary
fan rpm. The great advantage of brushless motors is the considerable reduction in
electric draw, which can drop to 1/3 with instantaneous operation in comparison to
traditional motors, and with integrated operation it has been proven to drop to 50%,
with a corresponding drop in CO2 emissions! The DC Inverter technology makes it
possible to continuously adjust the air flow rate to the actual needs of the environment,
considerably reducing fluctuations in the room temperature, which is typical of step
adjustments.
This directly leads to a drop in the fan coil sound emissions level, which now adapts
to the requests of the room.
The implemented algorithm acts on the regulating logic, modifying the target temperature
based on the perceived temperature. The effect is significant, especially in the summer
(cooling mode), i.e. when the environment is very hot and humid, and therefore needs to
be cooled; nonetheless, the algorithm also works when the cassette is in winter mode,
in which case the correction is also imperceptible because the real temperature and the
perceived temperature tend to be the same.
NETWORK MANAGEMENT
Theinnovativecommunicationsystemisdesignedtodevelopnetworkssuchas:
• SACBUS networks with connection to various units with independent adjustment
and control over the operating mode and set points from a single station;
• MODBUS networks with unit management from external supervisor through
Modbus RTU protocol;
• MIXEDnetworkswithunit managementprovidedbyanexternalsupervisorthrough
Modbus RTU protocol, and connection to the first and other units through SACBUS
network. Accordingly, the units networked with MODBUS are controlled by the
supervision system, and it is possible to associate other units to each one of
them, which replicate operation through SACBUS network.
IRREMOTECONTROLLER,WHICHCANALSO BEUSEDASAWIRED
CONTROLLER DEVICE
Thereisnodistinctionbetweentheremotecontrollerandthewiredcontrollerversions:
a single object can be used in remote controller or even wall-mounted controller, by
wiring it with a simple twisted pair setting up communication with the control board
on the cassette, and provides the power supply to the control device itself (no power
consumption or need to change batteries)
An infra-red controller device can also be used (with broad transmission range and
insensitive to the interference of fluorescent lights) can be used to control a single
cassette ("one to one" mode) or to control a group of cassettes ("cluster" mode).
If you choose to use an IR remote control, it is possible to configure the individual
remote control devices on 4 different communication frequencies so as to operate
distinctly on 4 different hydronic units.
THE I-FEEL FUNCTION
To provideagreaterlevel ofcomfortandevenmore precisecontrol,theuser canchoose
to base temperature control on a second air probe installed inside the remote controller.
The correct position of the IR control is therefore essential for excellent operation of
the hydronic cassette.
If it is connected to a network and operating based on perceived temperature, it is
advisable to use the air probe on board the unit.
SPEED SPLITTING
If you set a ventilation speed, it is possible to start using a "speed splitting" logic. The
logic limits the ventilation speed by a temperature close to the set point. Accordingly,
when the requested temperature is reached, the noise and absorption of the hydronic
cassette drop achieving, at the same time, more precise control.
LATEST GENERATION INVERTER MOTORS
“Moulded” permanent magnet motors controlled by a specifically developed inverter
represents the latest evolution in terms of efficiency (reduced consumption) and
precisefanspeedcontrol:
• excellent efficiency (even up to 98%);
• more compact solution;
• considerable reduction in electromagnetic disturbance;
• extended service life, beyond the best, traditional motors.
HUMIDITYSENSORSANDPERCEIVEDTEMPERATUREMANAGEMENT
Oneofakindonthemarket,IWCiincorporatesarelativehumiditysensorinsideitsparticularly
evolved electronics. The humidity sensor signal is used by the logic by placing it in relation
withthetemperaturemeasuredbytheroomairandHumidexsensor,whichmeasuresthe
perceptionofthehumanbodyconsideringthecombinedeffectsoftemperature andhumidity.
3-speed motor Brushless motor
t [h]
10
0 4 8 12 16 20 24
20
30
40
50
60
Lw [dB(A)]
t [h]
18
4 8 12 16 20 24
19
20
21
22
23
Lw [dB(A)]
3-speed motor Brushless motorSet Point

IWCi
66 È severamente vietata la riproduzione anche parziale di questo manuale / All copying, even partial, of this manual is strictly forbidden WC66000119 - Rev 01
TABELLA PRESTAZIONI UNITÀ
1Temperaturaacqua7/12°C,temperaturaariaB.S.27°C,B.U.19°C,47%
umidità
2Temperaturaacquaingresso50°C,portataacquacomefunzionamento
inraffreddamento,temperaturaaria20°C
3Temperaturaacqua70/60°C,temperaturaaria20°C
4Potenza sonora in conformità con ISO 3741 e ISO 3742
5Pressione sonora calcolata per una distanza di 1 metro, fattore di
direzionalità pari a 4
Caratteristiche tecniche nominali ventilconvettori IWCi modelli a 2 tubi
Modello 32 42 52
Velocità 1 2 3 4 1 2 3 4 1 2 3 4
Resa raffreddamento totale (1) kW 1,24 2,15 2,35 2,60 1,70 3,50 4,00 4,60 2,47 3,80 4,42 5,06
Resa raffreddamento sensibile (1) kW 0,91 1,78 2,00 2,23 1,16 2,63 3,05 3,56 1,84 2,97 3,51 4,04
Portata acqua (1) l/h 212 368 404 445 292 600 686 788 423 653 758 869
Perdita di carico (1) kPa 3 8 9 11 3 11 14 17 7 14 18 23
Resa riscaldamento (2) kW 1,54 2,83 3,11 3,49 1,87 4,35 4,85 5,70 3,35 5,33 6,14 6,75
Perdita di carico (2) kPa 3 7 8 10 3 10 13 17 6 14 18 23
Resa riscaldamento (3) kW 2,64 4,87 5,35 6,00 3,14 7,38 8,20 9,65 5,74 9,15 10,5 11,5
Portata acqua (3) l/h 232 427 469 527 275 648 719 847 504 803 924 1011
Perdita di carico (3) kPa 3 9 10 12 2 11 13 18 8 19 24 28
Contenuto acqua dm3 0,43 0,86 0,86
Portata aria m3/h 180 400 460 520 200 530 630 750 370 630 760 880
Potenza assorbita W 5 10 13 15 8 24 28 36 12 34 40 47
Potenza sonora (4) dB/A 30 41 44 46 32 48 51 55 41 53 57 61
Pressione sonora (5) dB/A 25 36 39 41 27 43 46 50 36 48 52 56
Attacchi idraulici pollici 1/2 1/2 1/2

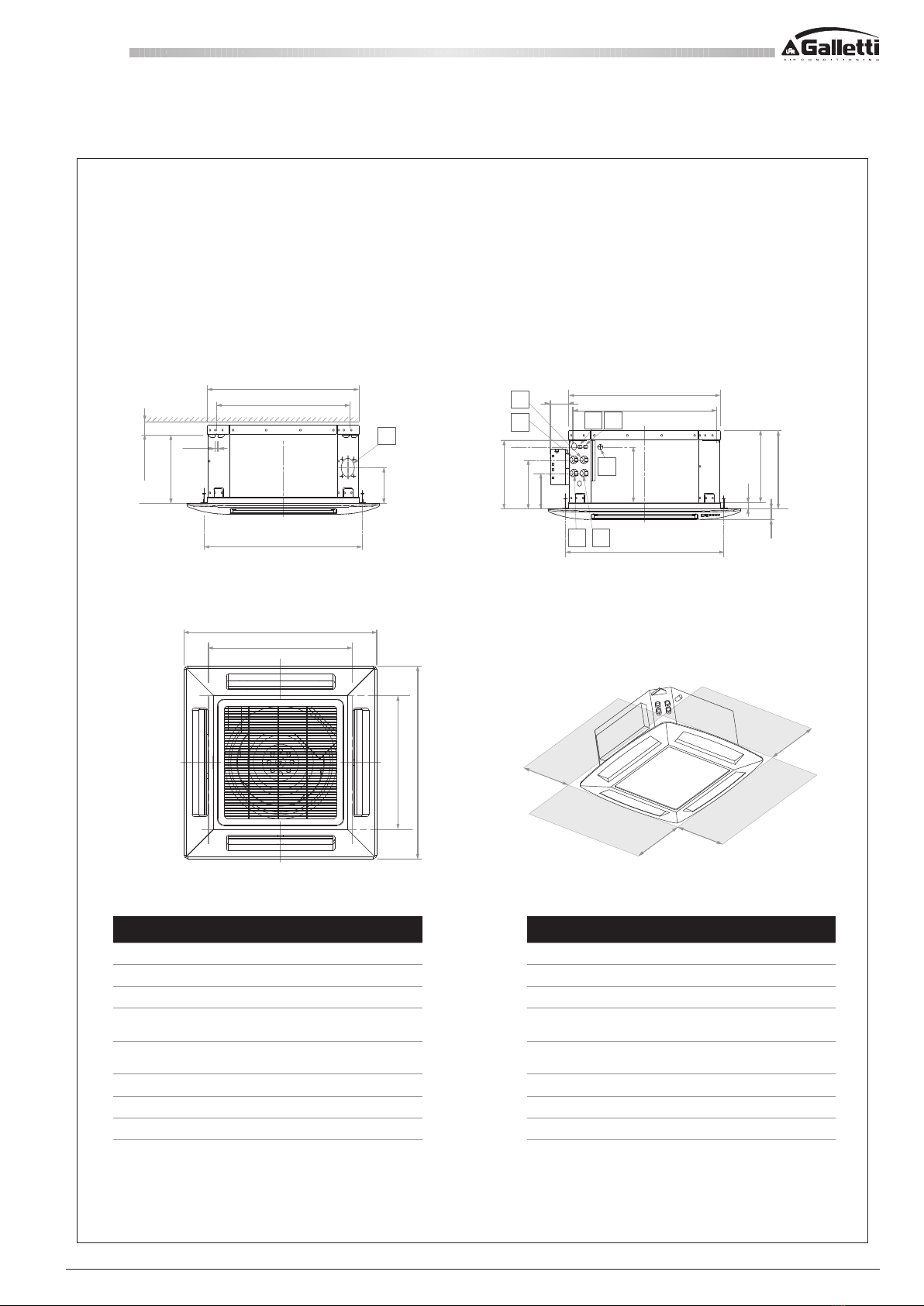

DimensioniunitàHxLxP mm 273 x 575 x 575 273 x 575 x 575 273 x 575 x 575
DimensionipannelloHxLxP mm 64 x 730 x 730 64 x 730 x 730 64 x 730 x 730
Caratteristiche tecniche nominali ventilconvettori IWCi modelli a 2 tubi
Modello 62 82 102
Velocità 1 2 3 4 1 2 3 4 1 2 3 4
Resa raffreddamento totale (1) kW 4,20 5,00 5,42 6,00 5,50 6,50 8,00 9,10 6,24 8,09 8,90 9,92
Resa raffreddamento sensibile (1) kW 3,14 3,70 3,99 4,40 4,11 5,08 6,10 6,84 4,69 6,17 6,87 7,71
Portata acqua (1) l/h 721 859 930 1031 944 1116 1372 1561 1069 1389 1529 1702
Perdita di carico (1) kPa 16 22 25 30 21 28 41 51 27 42 50 60
Resa riscaldamento (2) kW 5,40 6,40 7,10 7,70 6,28 8,52 9,42 10,2 7,34 9,53 10,6 11,7
Perdita di carico (2) kPa 16 21 25 30 20 27 39 48 26 42 49 60
Resa riscaldamento (3) kW 9,2 10,9 12,1 13,1 10,5 14,4 15,8 17,0 12,3 16,0 17,8 19,6
Portata acqua (3) l/h 808 956 1063 1150 920 1267 1385 1491 1079 1403 1561 1721
Perdita di carico (3) kPa 18 24 29 33 18 31 37 42 25 40 48 57
Contenuto acqua dm3 1,00 1,50 1,50
Portata aria m3/h 850 1060 1160 1300 830 1090 1270 1400 1200 1700 1980 2300
Potenza assorbita W - 20 25 41 - 22 41 55 - 36 43 64
Potenza sonora (4) dB/A 43 48 49 51 37 46 50 53 43 49 53 57
Pressione sonora (5) dB/A 38 43 44 46 32 41 45 48 38 44 48 52
Attacchi idraulici pollici 3/4 3/4 3/4

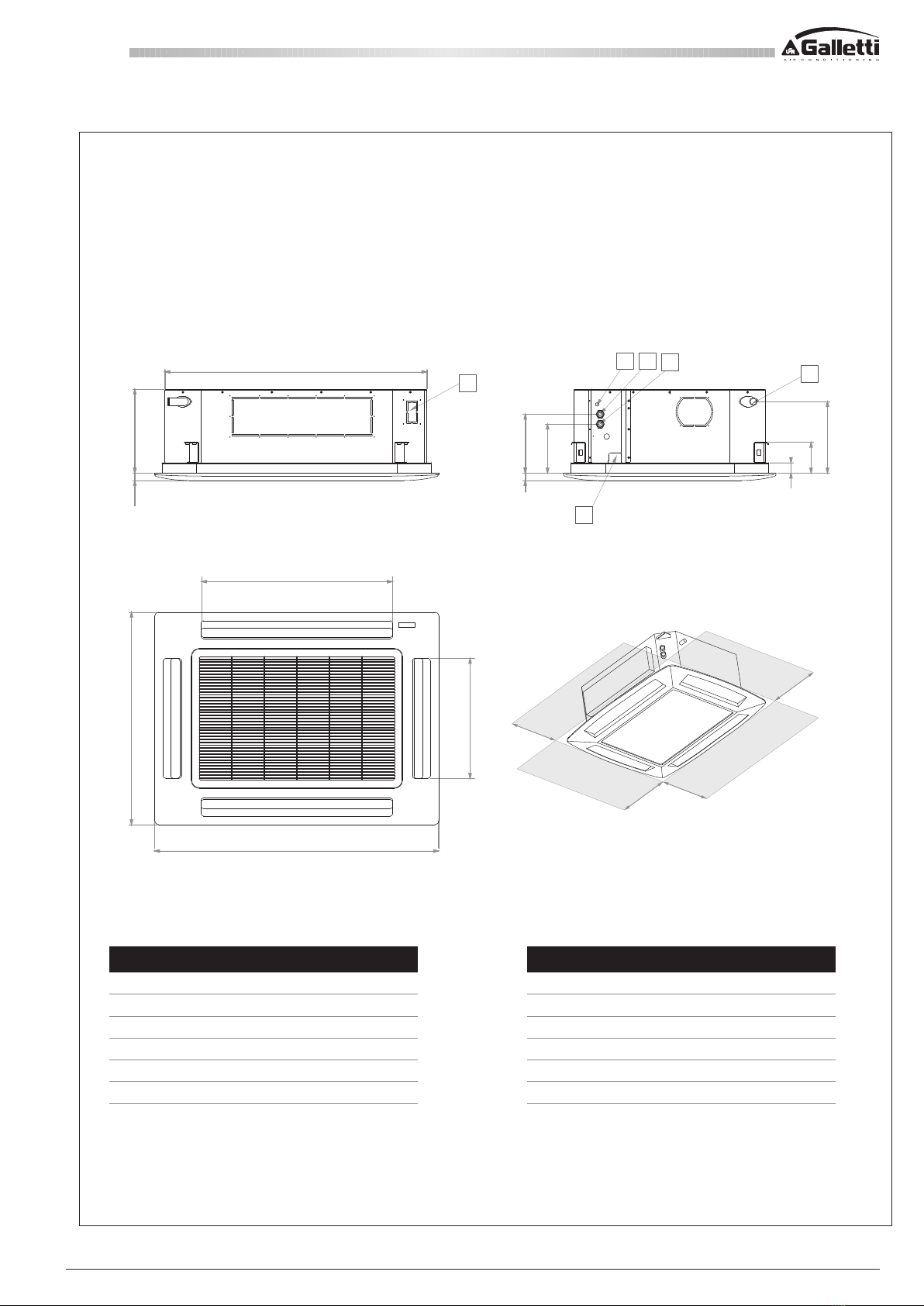

DimensioniunitàHxLxP mm 262 x 760 x 760 292 x 1050 x 760 292 x 1050 x 760
DimensionipannelloHxLxP mm 78 x 860 x 860 78 x 1150 x 860 78 x 1150 x 860

IWCi
7
È severamente vietata la riproduzione anche parziale di questo manuale / All copying, even partial, of this manual is strictly forbiddenWC66000119 - Rev 01
UNITS’ PERFORMANCE TABLE
1Watertemperature7/12°C,D.B.airtemperature27°C,W.B.19°C,47%
humidity
2Inletwatertemperature50°C,waterflowrateduringoperationincooling,
airtemperature20°C
3Watertemperature70/60°C,airtemperature20°C
4Sound power in compliance with ISO 3741 and ISO 3742
5Sound pressure measured for a distance of 1 m, directionality factor of 4
Nominal technical characteristics for IWCi fan coils, models with 1 coil
MODEL 32 42 52
Speed 1 2 3 4 1 2 3 4 1 2 3 4
Total cooling output (1) kW 1,24 2,15 2,35 2,60 1,70 3,50 4,00 4,60 2,47 3,80 4,42 5,06
Sensitive cooling output (1) kW 0,91 1,78 2,00 2,23 1,16 2,63 3,05 3,56 1,84 2,97 3,51 4,04
Water flow rate (1) l/h 212 368 404 445 292 600 686 788 423 653 758 869
Load loss (1) kPa 3 8 9 11 3 11 14 17 7 14 18 23
Heatingoutput(2) kW 1,54 2,83 3,11 3,49 1,87 4,35 4,85 5,70 3,35 5,33 6,14 6,75
Load loss (2) kPa 3 7 8 10 3 10 13 17 6 14 18 23
Heatingoutput(3) kW 2,64 4,87 5,35 6,00 3,14 7,38 8,20 9,65 5,74 9,15 10,5 11,5
Water flow rate (3) l/h 232 427 469 527 275 648 719 847 504 803 924 1011
Load loss (3) kPa 3 9 10 12 2 11 13 18 8 19 24 28
Water content dm3 0,43 0,86 0,86
Air flow rate m3/h 180 400 460 520 200 530 630 750 370 630 760 880
Absorbed power W 5 10 13 15 8 24 28 36 12 34 40 47
Sound power (4) dB/A 30 41 44 46 32 48 51 55 41 53 57 61
Sound pressure (5) dB/A 25 36 39 41 27 43 46 50 36 48 52 56
Hydraulicconnections inches 1/2 1/2 1/2
UnitdimensionsHxWxD mm 273 x 575 x 575 273 x 575 x 575 273 x 575 x 575
PaneldimensionsHxWxD mm 64 x 730 x 730 64 x 730 x 730 64 x 730 x 730
Nominal technical characteristics for IWCi fan coils, models with 1 coil
MODEL 62 82 102
Speed 1 2 3 4 1 2 3 4 1 2 3 4
Total cooling output (1) kW 4,20 5,00 5,42 6,00 5,50 6,50 8,00 9,10 6,24 8,09 8,90 9,92
Sensitive cooling output (1) kW 3,14 3,70 3,99 4,40 4,11 5,08 6,10 6,84 4,69 6,17 6,87 7,71
Water flow rate (1) l/h 721 859 930 1031 944 1116 1372 1561 1069 1389 1529 1702
Load loss (1) kPa 16 22 25 30 21 28 41 51 27 42 50 60
Heatingoutput(2) kW 5,40 6,40 7,10 7,70 6,28 8,52 9,42 10,2 7,34 9,53 10,6 11,7
Load loss (2) kPa 16 21 25 30 20 27 39 48 26 42 49 60
Heatingoutput(3) kW 9,2 10,9 12,1 13,1 10,5 14,4 15,8 17,0 12,3 16,0 17,8 19,6
Water flow rate (3) l/h 808 956 1063 1150 920 1267 1385 1491 1079 1403 1561 1721
Load loss (3) kPa 18 24 29 33 18 31 37 42 25 40 48 57
Water content dm3 1,00 1,50 1,50
Air flow rate m3/h 850 1060 1160 1300 830 1090 1270 1400 1200 1700 1980 2300
Absorbed power W - 20 25 41 - 22 41 55 - 36 43 64
Sound power (4) dB/A 43 48 49 51 37 46 50 53 43 49 53 57
Sound pressure (5) dB/A 38 43 44 46 32 41 45 48 38 44 48 52
Hydraulicconnections inches 3/4 3/4 3/4
UnitdimensionsHxWxD mm 262 x 760 x 760 292 x 1050 x 760 292 x 1050 x 760
PaneldimensionsHxWxD mm 78 x 860 x 860 78 x 1150 x 860 78 x 1150 x 860

IWCi
88 È severamente vietata la riproduzione anche parziale di questo manuale / All copying, even partial, of this manual is strictly forbidden WC66000119 - Rev 01
1Temperaturaacqua7/12°C,temperaturaariaB.S.27°C,B.U.19°C,47%
umidità
2Temperaturaacquaingresso50°C,portataacquacomefunzionamento
inraffreddamento,temperaturaaria20°C
3Temperaturaacqua70/60°C,temperaturaaria20°C
4Potenza sonora in conformità con ISO 3741 e ISO 3742
5Pressione sonora calcolata per una distanza di 1 metro, fattore di
direzionalità pari a 4
Caratteristiche tecniche nominali ventilconvettori IWCi modelli a 4 tubi
Modello 34 44
Velocità 1 2 3 4 1 2 3 4
Resa raffreddamento totale (1) kW 1,10 1,72 1,88 2,05 1,58 2,88 3,28 3,76
Resa raffreddamento sensibile (1) kW 0,83 1,51 1,66 1,82 1,10 2,27 2,60 3,00
Portata acqua (1) l/h 189 295 323 351 272 494 562 645
Perdita di carico (1) kPa 4 8 9 11 4 11 13 17
Resa riscaldamento (3) kW 1,10 1,78 1,95 2,20 1,48 2,87 3,14 3,76
Portata acqua (3) l/h 97 156 171 193 130 252 276 330
Perdita di carico (3) kPa 11 25 29 36 7 22 26 36
Contenuto acqua dm3 0,43 0,86
Portata aria m3/h 180 400 460 520 200 530 630 750
Potenza assorbita W 5 10 13 15 8 24 28 36
Potenza sonora (4) dB/A 30 41 44 46 32 48 51 55
Pressione sonora (5) dB/A 25 36 39 41 27 43 46 50
Attacchi idraulici batteria fredda pollici 1/2 1/2
Attacchi idraulici batteria calda pollici 1/2 1/2
DimensioniunitàHxLxP mm 273 x 575 x 575 273 x 575 x 575
DimensionipannelloHxLxP mm 64 x 730 x 730 64 x 730 x 730

IWCi
9
È severamente vietata la riproduzione anche parziale di questo manuale / All copying, even partial, of this manual is strictly forbiddenWC66000119 - Rev 01
1Watertemperature7/12°C,D.B.airtemperature27°C,W.B.19°C,47%
humidity
2Inletwatertemperature50°C,waterflowrateduringoperationincooling,
airtemperature20°C
3Watertemperature70/60°C,airtemperature20°C
4Sound power in compliance with ISO 3741 and ISO 3742
5Sound pressure measured for a distance of 1 m, directionality factor of 4
Nominal technical characteristics for IWCi fan coils, models with 2 coils
MODEL 34 44
Speed 1 2 3 4 1 2 3 4
Total cooling output (1) kW 1,10 1,72 1,88 2,05 1,58 2,88 3,28 3,76
Sensitive cooling output (1) kW 0,83 1,51 1,66 1,82 1,10 2,27 2,60 3,00
Water flow rate (1) l/h 189 295 323 351 272 494 562 645
Load loss (1) kPa 4 8 9 11 4 11 13 17
Heatingoutput(3) kW 1,10 1,78 1,95 2,20 1,48 2,87 3,14 3,76
Water flow rate (3) l/h 97 156 171 193 130 252 276 330
Load loss (3) kPa 11 25 29 36 7 22 26 36
Water content dm3 0,43 0,86
Air flow rate m3/h 180 400 460 520 200 530 630 750
Absorbed power W 5 10 13 15 8 24 28 36
Sound power (4) dB/A 30 41 44 46 32 48 51 55
Sound pressure (5) dB/A 25 36 39 41 27 43 46 50
Cold coil hydraulic fittings inches 1/2 1/2
Hotcoilhydraulicfittings inches 1/2 1/2
UnitdimensionsHxWxD mm 273 x 575 x 575 273 x 575 x 575
PaneldimensionsHxWxD mm 64 x 730 x 730 64 x 730 x 730

IWCi
1010
2
1
4
3
8
5
1
76
9
3
10 8
5
7
9
6
11
12
È severamente vietata la riproduzione anche parziale di questo manuale / All copying, even partial, of this manual is strictly forbidden WC66000119 - Rev 01

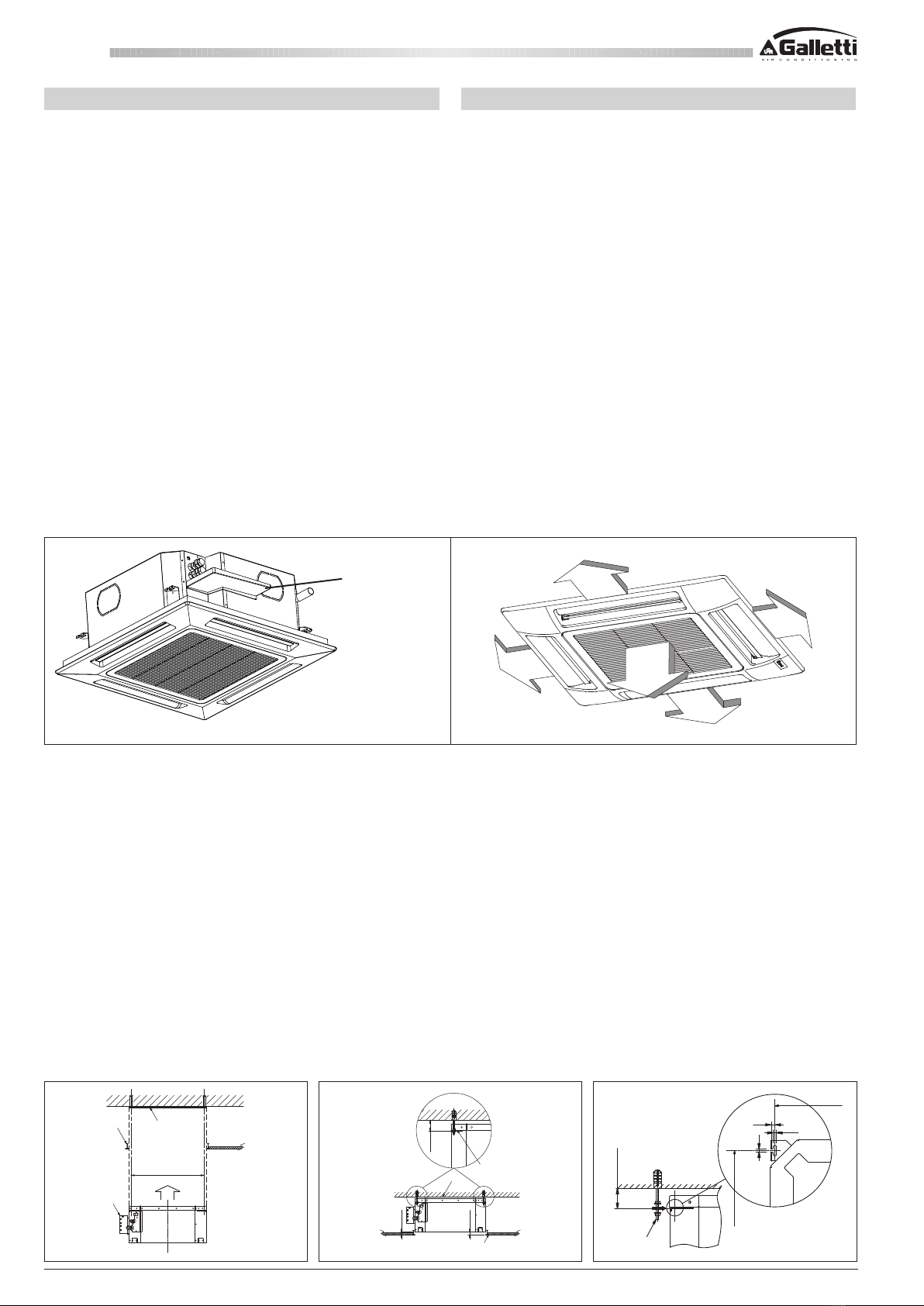

2.2 - ACCESSORIES SUPPLIED WITH THE UNIT
•Drillingtemplatefortheinstallation.
•Auxiliarycondensatetank.
•Installationandoperatinginstructions.
Note: The facade / grille and the remote control unit are delivered in a
separate box.
1 Air intake (intake grille)
2 Air intake latch
(on 2 sides)
3 Air outlet (blowing on 4 sides)
4 Air filter
5 Suspension brackets
6 Water intake
7 Water outlet
8 Air bleeder
9 Condensate outlet
10 Electrical box
11 Lamps and receiver
12 Remote control unit
2 - PRESENTATION
2.1 - INSTALLATION
2 - PRESENTAZIONE
2.1 - DESCRIZIONE
1 Entrata aria (griglia d’aspirazione)
2 Fermo di chiusura griglia di aspirazione
(su 2 lati)
3 Uscita aria (mandata su 4 lati)
4 Filtro aria
5 Staffe di sospensione
6 Entrata acqua
7 Uscita acqua
8 Spurgo aria batteria
9 Uscita condensa
10 Quadro elettrico
11 Spie e ricevitore
12 Telecomando
2.2 - ACCESSORI FORNITI INSIEME ALL’APPARECCHIO
•Dimaperpraticareforiperl’installazione.
•Bacinellaausiliariaraccoltacondensa.
•Manualed’installazioneeuso.
Nota: Il pannello / griglia e il telecomando sono consegnati in un
imballaggio separato.
2.3 - PHYSICAL CHARACTERISTICS 2.3 - CARATTERISTICHE FISICHE
IWCi 3-4-5-6-8-10, 2 PIPES
NET WEIGHT
Model IWCi 3 IWCi 4-5
Unit 18 kg 20 kg
Facade / grille assembly 2,5 kg 2,5 kg
IWCi 3-4, 4 PIPES
NET WEIGHT
Model IWCi 3 IWCi 4
Unit 18 kg 20 kg
Facade / grille assembly 2,5 kg 2,5 kg
Model IWCi 6 IWCi 8-10
Unit 23 kg 29 kg
Facade / grille assembly 5 kg 7 kg
IWCi 3-4-5-6-8-10, 2 TUBI
PESO NETTO
Modello IWCi 3 IWCi 4-5
Unità 18 kg 20 kg
Insieme pannello / griglia 2,5 kg 2,5 kg
IWCi 3-4, 4 TUBI
PESO NETTO
Modello IWCi 3 IWCi 4
Unità 18 kg 20 kg
Insieme pannello / griglia 2,5 kg 2,5 kg
Modello IWCi 6 IWCi 8-10
Unità 23 kg 29 kg
Insieme pannello / griglia 5 kg 7 kg

IWCi
11
IWCi032 - 042 - 052 - 034 - 044
730
1 m
1 m 1 m
1 m
730
544
506
259
41 min.
10
135
600
575
506
H
259
228
192
152
575
600
544
70
296 273
23
41
A
F
C
E
B
G
D
730
1 m
1 m 1 m
1 m
730
544
506
259
41 min.
10
135
600
575
506
H
259
228
192
152
575
600
544
70
296 273
23
41
A
F
C
E
B
G
D
LEGENDA
AForocondensa:Øesterno18mm
BEntrataacquabatteriaprincipale:½”gasfemmina
CUscitaacquabatteriaprincipale:½”gasfemmina
DEntrataacquabatteriaaddizionale:½”gas
femmina*
EUscitaacquabatteriaaddizionale:½”gas
femmina*
FSfiato aria batteria principale
GSfiato aria batteria addizionale
HPresaariaesterna:Ø70mm
* Presenti nei modelli 34 / 44
LEGEND
ACondensatehole:Ø18mm
BMainheatexchangerwaterinlet:½”gasfemale
CMainheatexchangerwateroutlet:½”gasfemale
DAdditionalheatexchangerwaterinlet:½”gas
female*
EAdditionalheatexchangerwateroutlet:½”gas
female*
FMain heat exchanger air vent
GAdditional heat exchanger air vent
HExternalairintake:Ø70mm
* Present for the models 34 / 44
È severamente vietata la riproduzione anche parziale di questo manuale / All copying, even partial, of this manual is strictly forbiddenWC66000119 - Rev 01

IWCi
1212
IWCi 062
860
760760
500
310
30
240
48
125
200
500
860
D
E
CBA
F
30 min.
260
1 m
1 m 1 m
1 m
860
760760
500
310
30
240
48
125
200
500
860
D
E
CBA
F
30 min.
260
1 m
1 m 1 m
1 m
LEGEND
ACondensatehole:Ø32mm
BWaterinlet:3/4”gasfemale
CWateroutlet:3/4”gasfemale
DHeatexchangerairvent
E Electrical cable passage
FFreshairintake:60x55mm
LEGENDA
AForocondensa:Øesterno32mm
BEntrataacqua:3/4”gasfemmina
CUscitaacqua:3/4”gasfemmina
DSpurgo aria batteria
EPassaggio dei cavi elettrici
FPresad’ariadirinnovo:60x65mm
È severamente vietata la riproduzione anche parziale di questo manuale / All copying, even partial, of this manual is strictly forbidden WC66000119 - Rev 01

IWCi
13

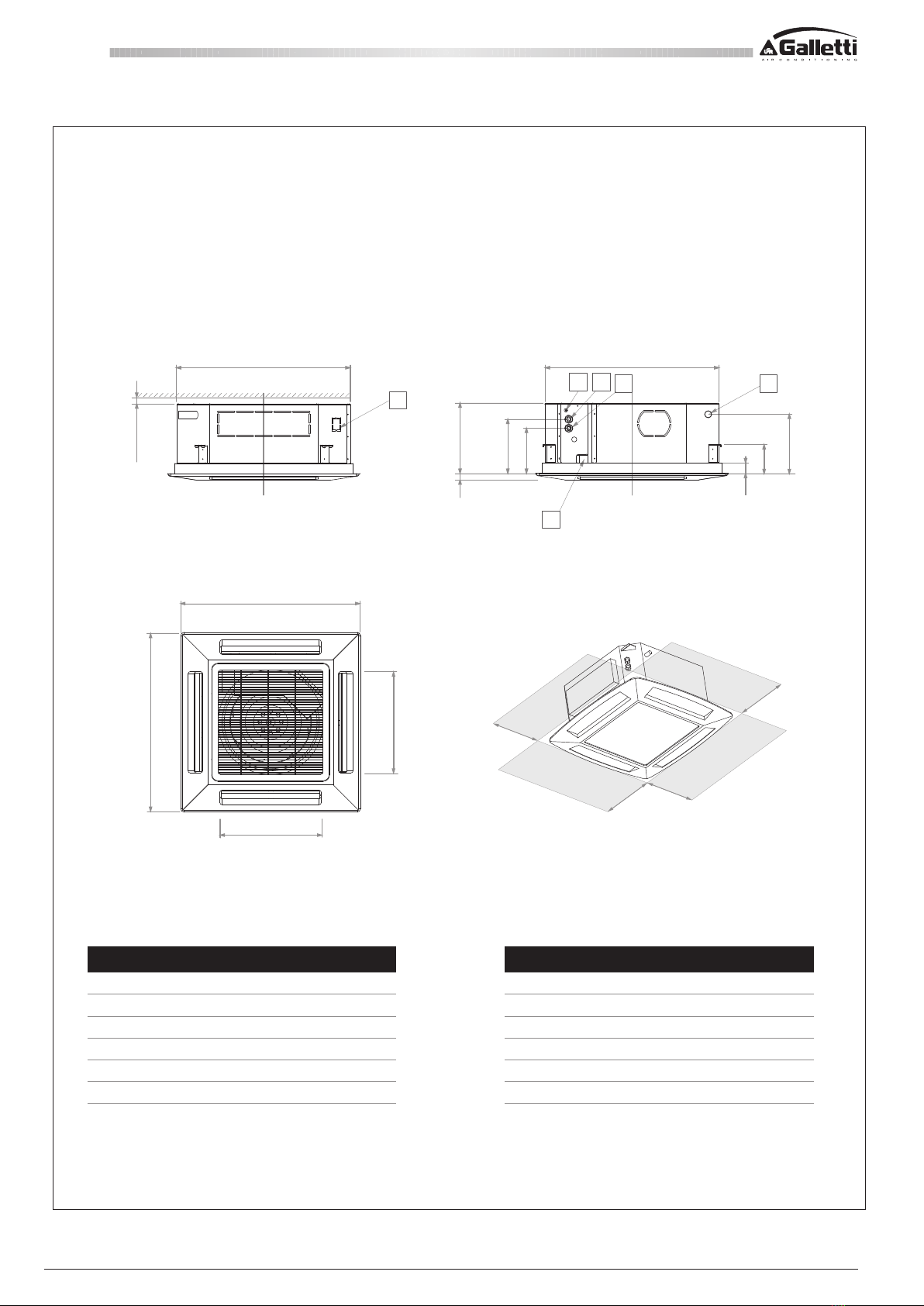

IWCi 082 - 102
D C B
A
F
E
860
500
1 m
1 m 1 m
1 m
290
240
200
340
30
1050
48
125
30
1150
750
D C B
A
F
E
860
500
1 m
1 m 1 m
1 m
290
240
200
340
30
1050
48
125
30
1150
750
LEGEND
ACondensatehole:Ø32mm
BWaterinlet:3/4”gasfemale
CWateroutlet:3/4”gasfemale
DHeatexchangerairvent
E Electrical cable passage
FFreshairintake:60x55mm
LEGENDA
AForocondensa:Øesterno32mm
BEntrataacqua:3/4”gasfemmina
CUscitaacqua:3/4”gasfemmina
DSpurgo aria batteria
EPassaggio dei cavi elettrici
FPresad’ariadirinnovo:60x65mm
È severamente vietata la riproduzione anche parziale di questo manuale / All copying, even partial, of this manual is strictly forbiddenWC66000119 - Rev 01

IWCi
1414
10 10
544
10
41 min.
506
1
6
7
5
41 min.
23 max.
23 max.
3
4
2
544 x 506
1 m
1 m 1 m
1 m
1 m
È severamente vietata la riproduzione anche parziale di questo manuale / All copying, even partial, of this manual is strictly forbidden WC66000119 - Rev 01
3.1 - CHOOSING THE LOCATION
•Thisunitisdesignedtobeinstalledinshelteredrooms(IP20).
•Do not install the device in a room containing inflammable, alkaline,
acidic, greasy or very damp air, nor in one where water is liable to be
projected. The components will be irremediably damaged.
•Choosethemostcentralpositionintheroom.
•Checkthattheceilingissufficientlysturdytosupporttheunit’sweight.
•Inthepositionchosen,checkthatnoobstaclewillimpedeinstallation
and maintenance (beam, insufficient false ceiling height, fixed false
ceiling panels, access impossible for maintenance, etc.).
•Provide an access for easy maintenance, namely for the valve (and
electrical box for IWCi 3-4-5 models).
•Provideforthewaterpipes,electriccablesandthecondensatedischarge
outlet.
•Airmustbeabletocirculatefreelyaroundtheunit.
Note: air diffusion will be less efficient if room height is greater than 3
meters.

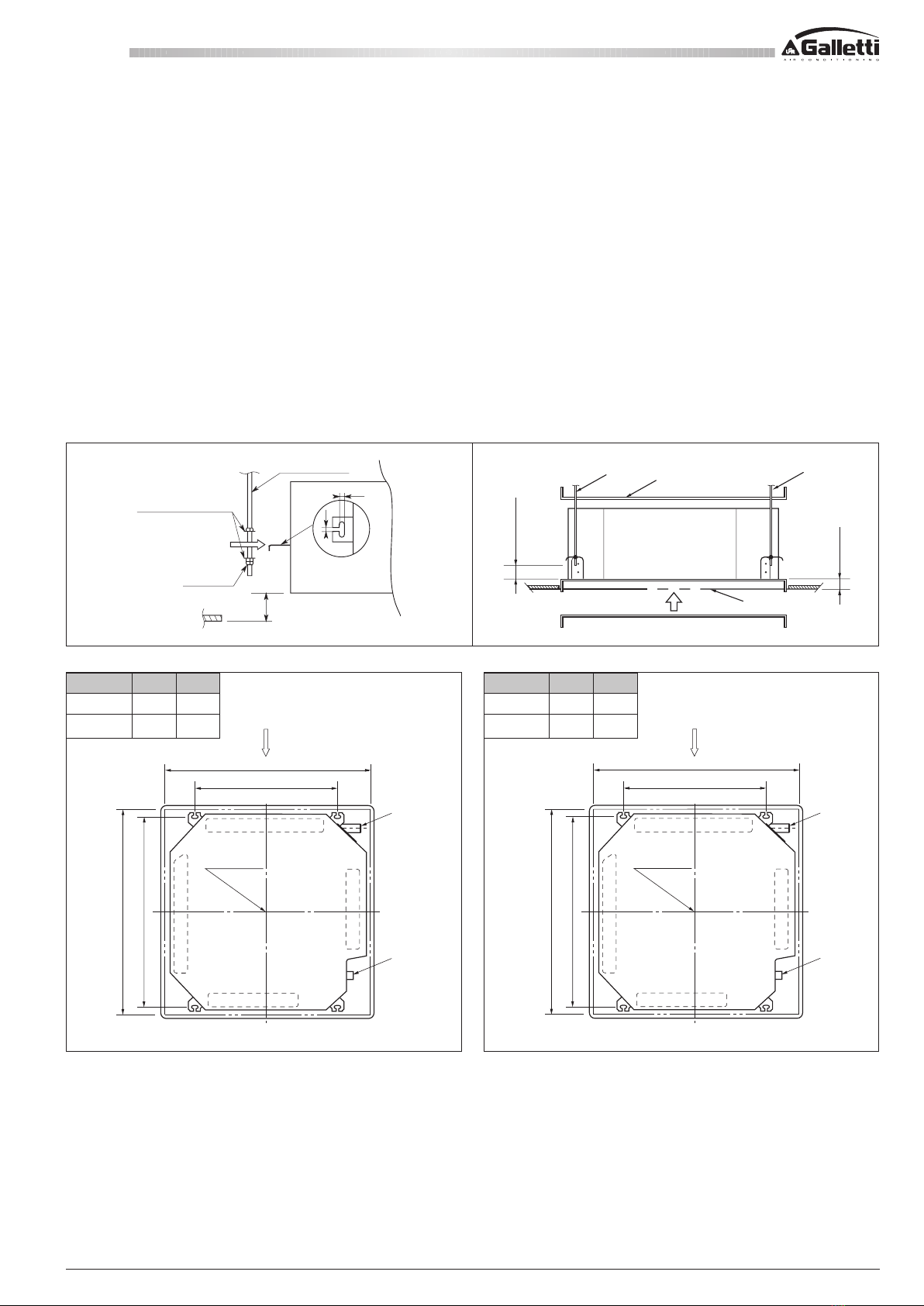

3.2 - MONTAGGIO IWCi3-4-5
• Usethedrillingtemplateprovided(2)todeterminethepositionofthe
suspension rods (1).
• Thetemplatemustbeplacedbetween2“T”railsofthefalseceiling.
• Installthesuspensionrods(notsupplied).
• Place the side where the connections are located in the most
appropriate position.
• The “T” rail (3), located on the electrical box side, must be
temporarily removed.
• Puttheunitinplaceandcheckthatitislevel.
• Adjustthedistancebetweentheunitandthefalseceiling(5)(max.
23 mm) by using the suspension rod nuts.
• Alsocheckthedistancebetweenthesuspensionflange(6)andthe
ceiling (7) (min. 41 mm). A lesser distance may create noise if the
unit touches the ceiling.
3 - INSTALLATION
Auxiliary
condensate tank
3 - MONTAGGIO
3.1 - SCELTA DEL COLLOCAMENTO
•Unitàadattaperessereinstallatainlocaliriparati(IP20).
•Non montare l’unità in un locale contenente atmosfera infiammabile,
alcalina, acida, grassa, molto umida o esposta a proiezioni d’acqua. I
componenti sarebbero irrimediabilmente danneggiati.
•Sceglierelaposizionepiùcentraledellocale.
•Verificarecheilsoffittosiasufficientementesolidopersostenereilpeso
dell’unità.
•Verificare che nel luogo scelto nessun oggetto ostacolerà l’impianto
e la sua manutenzione (travi, altezza del controsoffitto insufficiente,
pannelli del controsoffitto non smontabili, accesso per la manutenzione
impossibile...).
•Prevedereunfacileaccessoperlamanutenzione,inparticolareperla
valvola motorizzata (e quadro elettrico per i modelli IWCi 3-4-5).
•Prevedere il passaggio dei tubi dell’acqua, dei cavi elettrici, e
dell’evacuazione della condensa.
•L’ariadevecircolareliberamenteattornoall’unità.
Nota: la diffusione dell’aria sarà meno buona se l’altezza del locale è
superiore a metri 3.
3.2 - MONTAGGIO IWCi3-4-5
•Utilizzareladimadiforaturafornita(2)perdeterminarelaposizionedelle
aste di sospensione (1).
•Ladimadeveesserecollocatatradueprofilia“T”delcontrosoffitto.
•Collocareinsedeleastedisospensione(nonfornite).
•Mettere il lato dei raccordi nella posizione più appropriata per i
collegamenti.
•Ilprofiloa“T”(3)chesitrovasullatodelquadroelettricodeveessere
tolto momentaneamente.
•Collocareinsedel’unitàeverificarechesiaalivello.
•Regolareladistanzatral’unitàeilcontrosoffitto(5)(23mmmassimo)
utilizzando i dadi delle aste.
•Verificareladistanzaanchetralaflangiadisospensione(6)eilsoffitto
(7) (41 mm minimo). Una distanza inferiore può causare rumore se
l’unità tocca il soffitto.
Bacinella ausiliaria
raccolta condensa

IWCi
15
X
2
2
1
1
15 mm mini
48 mm
48
10
10
X
IWCi 6-8-10
•Usethedrillingtemplateprovided(2)todetermine theposition ofthe
suspension rods (1) and the hole to be made in the false ceiling (figure
01). For the suspension rods, use dia. 8 or 10mm threaded rod.
•Refertothedimensionsinthetableopposite(figure02).
•Installthesuspensionrods(notsupplied).
•Thelengthofthesuspensionrodsmustbelongenoughtohavedistance
of more than 15 mm between the bottom of the suspension rod and the
bottom of the unit (figure 01).
•Placethesidewheretheconnectionsarelocatedinthemostappropriate
position.
•Installtheunitonthesuspensionrodsusingthenutsandwashers(figure
03).
•Checkthattheunitislevel.
•Adjustthedistancebetweentheunitandthetopofthefalseceiling(48
mm) using the nuts on the suspension rods (figures 01 and 03).
•Removetheprotectivecardboardfromthefan.
Model
IWCi 6
IWCi 8-10
A
820
1110
B
566
856
Condensate drain tube Hydraulicconnections
A (ceiling hole dimensions)
820 (ceiling hole dimensions)
B (centre-to-centre distance
between suspension rods)
Centre of
the grille
757 (centre-to-centre distance
between suspension rods)
Suspension rod
Nuts and washers (2 assemblies) Top
Lock nut Botton Suspension flange
IWCi 6-8-10
•Utilizzareladima(2)perdeterminarelaposizionedeiforidelleastedi
sospensione (1) e il foro da praticare nel contro-soffitto (figura 01). Per
le aste di sospensione usare un’asta filettata di mm. 8 o 10 di diametro.
•Vederelemisuresullatabellaquidifianco(figura02).
•Collocareinsedeleastedisospensione(nonfornite).
•La lunghezza delle aste di sospensione deve permettere di avere una
distanza superiore a mm. 15 tra il basso dell’asta di sospensione e la
parte bassa dell’unità (figura 01).
•Mettere il lato dei raccordi nella posizione più appropriata per i
collegamenti.
•Collocareinsedel’unitàutilizzandodadierondelleperfissarlasulleaste
di sospensione (figura 03).
•Verificarechel’unitàsiaalivello.
•Regolareladistanzatral’unitàelapartesuperioredelcontrosoffitto(mm
48) utilizzando i dadi delle aste di sospensione (figure 01 e 03).
•Togliereilcartonediprotezionedellaventilazione.
FIGURA 03 FIGURA 01
FIGURA 02
Tubo d’evacuazione della condensa Raccordi idraulici
B (interasse delle aste di
sospensione)
A (dimensione del foro nel soffitto)
757 (interasse delle
aste di sospensione)
Centro
della griglia
Dadi e rondelle (2 insiemi)
Asta di sospensione
Controdado Flangia di sospensione
Sopra
Sotto
Modello
IWCi 6
IWCi 8-10
A
820
1110
B
566
856
È severamente vietata la riproduzione anche parziale di questo manuale / All copying, even partial, of this manual is strictly forbiddenWC66000119 - Rev 01

IWCi
1616
14
4
32
1
IWCi 3-4-5
1 3 4
2
IWCi 6-8-10 A: max cm 12 (IWC 3-4-5);
max cm 30 (IWC 6-8)
B: max cm 25
A
B
min 2%
4.1 - HYDRAULIC CONNECTION
•1/2” (IWCi 3-4-5 MODELS) 3/4” (IWCi 6-8-10 MODELS) female gas
connections on the unit.
 -Waterinlet:lowerconnection.
 -Wateroutlet:upperconnection.
•Forcoldwateruse,acontrolvalvemustbeinstalled,otherwisethereis
a risk that the condensate tank may overflow if the unit shuts down due
to a thermostat disconnection or in case of condensate pump failure (for
valve installation, refer to the “Accessories” paragraph).
Important: Securely hold the unit’s connections with a wrench while
tightening in order to avoid twisting the tubes inside the unit.
•Carefullyinsulatethewaterinletandoutlettubesaswellastheelements
installed on the network (shut-off valves, ...). Use material that is adapted
to the installation conditions and water system.
•The unit is equipped with an air bleeder above the connections.
Depending on the installations, other bleeders may be required on the
hydraulic network.
4.2 - CONDENSATE CONNECTION
• Connect the hose (2) supplied to the unit’s drain fitting (1) and
secure it with the clamp (3) provided. Do not force the drain fitting.
• Connect a rigid PVC pipe (4) on the end of the hose (2) and secure
it with the clamp (3) provided.
Note: secure the clamps while ensuring that the screws are facing upward
(figure 05).
• Carefully insulate the hose with polyethylene foam.
• Be aware of the risk of freezing in false ceilings during the winter.
• If necessary, the condensate tube can be raised immediately after the
unit’soutlet.Max.height:25cm(figure06).
• Make sure that the drain line has a slight slope in the flow direction
and that it does not form a siphon (figure 06).
• The tube must be held with supports (figure 07).
• Do not install air intakes (figure 08).
• The line must not have an upward slope near the outlet.
There is a risk that water may flow back when the unit is off. (figure
09).
4.1 - COLLEGAMENTI IDRAULICI
•Collegamento1/2”(MODELLIIWCI3-4-5)3/4”(MODELLIIWCI6-8-10)
gas femmina sull’unità.
 -Entratad’acqua:collegamentobasso.
 -Uscitad’acqua:collegamentoalto.
•Per l’utilizzo in raffreddamento, è indispensabile il montaggio di una
valvola motorizzata, altrimenti si corre il rischio di fuoriuscita dal
serbatoio condensa durante l’arresto dell’unità su interruzione del
termostato o in caso di guasto alla pompa della condensa (per il
montaggio della valvola, vedere paragrafo “accessori”).
Attenzione: Bloccare correttamente i raccordi dell’unità con una
controchiave al momento del serraggio per evitare la torsione dei tubi
all’interno dell’unità.
•Isolareconcuraitubid’entrataed’uscitadell’acquanonchéidispositivi
installati sulla rete (valvole d’arresto, …). Utilizzare un materiale
adeguato alle condizioni d’utilizzo ed alla temperatura dell’acqua.
•L’unità è dotata di uno spurgo d’aria sopra i raccordi. Secondo gli
impianti, può essere necessario, collocare altre valvole di spurgo sulla
rete idraulica.
4.2 - COLLEGAMENTO DELLA CONDENSA
• Sull’attacco scarico condensa dell’unità (1), raccordare il tubo
flessibile (2) a corredo e fissarlo con la fascetta (3) fornita. Non
forzare sulla bocca d’evacuazione.
• CollegareuntuboinPVCrigido(4)all’estremitàdeltuboflessibile(2)
e fissarlo con una fascetta (3) a corredo.
Nota: fissare le fascette mettendo le viti verso l’alto (figura 05).
• Isolarecorrettamentelatubazioneconschiumadipolietilene.
• Attenzionealrischiodigelod’invernoneicontrosoffitti.
• Senecessario,èpossibilefarrisalirelacanalizzazionedellacondensa
subitodopol’uscitadell’unità.Altezzamassima:cm.25(figura 06).
• Accertarsi che la canalizzazione d’evacuazione sia in leggera
pendenza nel senso dello scarico e che non formi un sifone (figura
06).
• Lacanalizzazionedeveesseresostenutaconalcunisupporti(figura
07).
• Noninstallareunosfiatod’aria(figura08)inposizioneerrata.
• Noninstallarelacanalizzazioneconunapendenzaversol’altovicino
all’uscita (figura 09). Si corre il rischio di un ritorno d’acqua quando
l’unità si arresta (figure 09).
FIGURA 09 FIGURE 09FIGURA 08 FIGURE 08
FIGURA 07 FIGURE 07
FIGURA 04 FIGURE 04 FIGURA 05 FIGURE 05 FIGURA 06 FIGURE 06
È severamente vietata la riproduzione anche parziale di questo manuale / All copying, even partial, of this manual is strictly forbidden WC66000119 - Rev 01

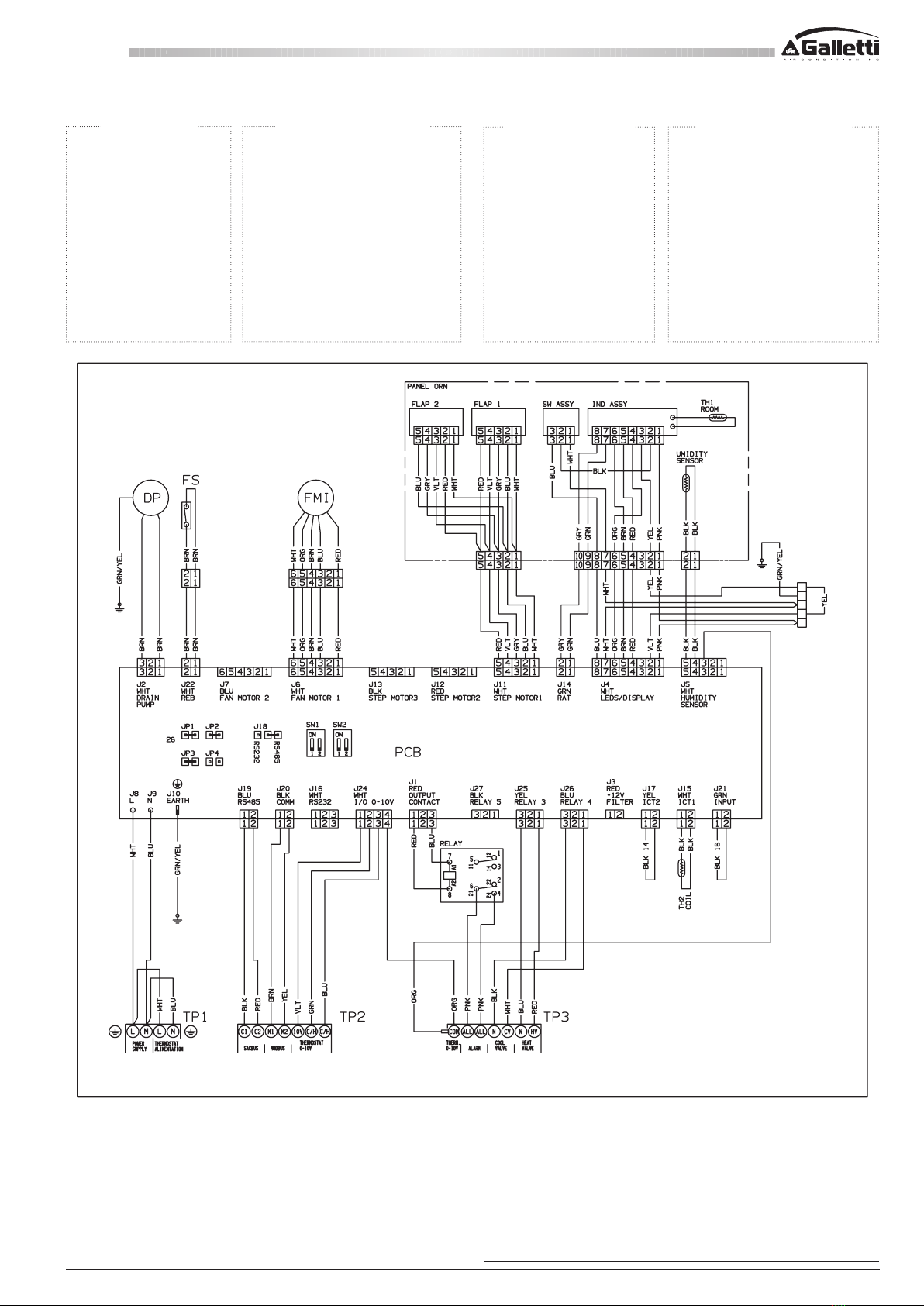

4 - CONNECTIONS - ELECTRIC WIRING DIAGRAMS 4 - COLLEGAMENTI - SCHEMI ELETTRICI

IWCi
17
18 17
135
135
ø 90
ø 70
ø 2.9
900'
55
60
ø112
X
A
4foriØ3,1
4.3 - FRESH AIR CONNECTION (IWCi3-4-5)
• The unit can be connected to an outside air inlet conduit (17).
• The additional fan motor for the outside air intake is equipped with a
separate electric power supply and can be controlled by means of a
two-pole On/off switch with an electrical protection device.
• To avoid operating and noise-related problems, the new air output
should represent approximately 10% of the total air output.
- Opentheknock-out(18),secureaØ70mmflangeontheunitand
connect the thermal insulated conduit.
- On the exterior, install a grille with filter to prevent drawing in dust
and debris which could clog the unit’s exchanger.
IWCi 6-8-10
• The unit can be connected to an outside air inlet conduit.
- Open the knock-out (A), secure a connection sleeve (not supplied) to the unit
and connect a thermal insulated conduit.
- On the exterior, install a grille with filter to prevent drawing in dust and debris
which could clog the unit’s exchanger.
4holesØ3,1
Model X
IWCi 6 220
IWCi 8-10 250
4.3 - COLLEGAMENTO ARIA DI RINNOVO (IWCi3-4-5)
• L’unitàpuòesserecollegataaduncondottod’ariaesterna(17).
• Ilmotoredel ventilatoresupplementareper lapresad’ariaesterna
deve avere un’alimentazione elettrica separata e poter essere
comandato tramite un interruttore bipolare On/Off con dispositivo di
protezione elettrico.
• Perevitareproblemidifunzionamentoedirumorelaportatad’aria
nuova deve rappresentare circa il 10% della portata d’aria totale.
 -Aprire il foro predisposto (18), fissare una flangia Ø 70 mm
sull’unità e collegare il condotto isolato termicamente.
- Installare all’esterno una griglia con filtro per impedire l’aspirazione
di polvere e di impurità che potrebbero sporcare lo scambiatore
dell’unità.
IWCi 6-8-10
• L’unità può essere collegata ad un condotto d’aria esterna.
- Aprire il foro pre-tagliato (A), fissare una bocca di raccordo
(non fornito) sull’unità e raccordarlo ad una conduttura isolata
termicamente.
- Installare all’esterno una griglia con filtro per impedire l’aspirazione
di polvere e di impurità che potrebbero sporcare lo scambiatore
dell’unità.
Modello X
IWCi 6 220
IWCi 8-10 250
È severamente vietata la riproduzione anche parziale di questo manuale / All copying, even partial, of this manual is strictly forbiddenWC66000119 - Rev 01

IWCi
1818
IWC 3-4-5IWC 6-8-10
Electrical cable passage
Cable inlet into the unit
Passaggio dei cavi elettrici
Entrata dei cavi elettrici nel quadro
Coperchio del quadro elettrico
È severamente vietata la riproduzione anche parziale di questo manuale / All copying, even partial, of this manual is strictly forbidden WC66000119 - Rev 01
4.4.3 - POWER SUPPLY
• 230V / 1 + Earth / 50Hz power supply from a power supply and
protection device (not included) in accordance with the rules in force.
The protection must be ensured by a two-pole circuit breaker (not
supplied).
Note: The unit is designed to be connected to a power supply having a TT
neutral regime (neutral to ground) or TN.S regime (to neutral) as per NF C
15-100. For a IT neutral point connection (isolated neutral), provide ground
fault protection.
• The acceptable voltage variation is ± 10% during operation.
• Wire sizes are given for informational purposes only. Wire sizes must
be checked and adapted, as required, according to the installation
conditions and with regard to current standards.
4.4 - ELECTRICAL CONNECTION
4.4.1 - GENERALS
• The electrical connection conduits must be fixed.
• Class 1 appliance.
• The electrical installation must be carried out in compliance with the
rules in force (especially NF C 15-100 CEI 364).
4.4.2 - DETAIL OF THE CONNECTION
• Remove the cover of the electrical box.
• Cable clamps are provided to maintain the cable at their entry point into
the box.
• Connect the cables to the terminals provided.
• Make sure that the wires are correctly connected to the terminals.
Incorrect connection can cause operating problems as well as
overheating which can cause fires.
• When replacing the box’s cover, be sure not to pinch the cables.
Modello IWCi 3 IWCi 4-5
Max. current consumption (A) 0,25 0,40
Section (mm2)1,5 1,5
4.4 - COLLEGAMENTO ELETTRICO
4.4.1 - GENERALITÀ
• I condotti dei collegamenti elettrici devono essere fissi.
• Apparecchio di classe 1.
• L’installazione elettrica deve essere realizzata nel rispetto delle norme e
delle regolamentazioni in vigore (con attenzione particolare alle norme
NF C 15-100 CEI 364).
4.4.2 - PARTICOLARI DEL COLLEGAMENTO
• Togliere il coperchio del quadro elettrico.
• Alcuni serracavi sono previsti per mantenere i cavi alla loro entrata nel
quadro.
• Collegare i cavi sulle morsettiere previste.
• Assicurarsi che i fili siano correttamente collegati sui morsetti. Il cattivo
collegamento dei fili può provocare problemi di funzionamento e il
surriscaldamento e quindi incendi.
• Ricollocando in sede il coperchio del quadro, attenzione a non
danneggiare i cavi.
4.4.3 - ALIMENTAZIONE
• Alimentazione230V/1+Terra/50Hzcondispositivodiprotezione
e di sezionamento (non fornito), in conformità alle norme e delle
regolamentazioni in vigore. La protezione deve essere garantita da un
interruttore bipolare (non fornito).
Nota: L’unità è prevista per un collegamento su un’alimentazione generale
con regime neutro TT (neutro a terra) o TN.S (messa in neutro) secondo
NF C 15-100. Per un regime neutro IT (neutro isolato), prevedere una
protezione differenziale.
• Duranteilfunzionamento,ètollerabileunavariazioneditensionedi±
10 %.
• Le sezioni sono fornite a titolo indicativo. Queste ultime devono
essere verificate e adattate, se necessario, secondo le condizioni
d’installazione e in funzione della normativa in vigore.
Modello IWCi 3 IWCi 4-5
Intensità massima assorbita (A) 0,25 0,40
Sezione (mm2)1,5 1,5
Model IWCi 6-8 IWCi 10
Max. current consumption (A) 0,65 0,95
Section (mm2)1,5 1,5
Modello IWCi 6-8 IWCi 10
Intensità massima assorbita (A) 0,65 0,95
Sezione (mm2)1,5 1,5

IWCi
19
È severamente vietata la riproduzione anche parziale di questo manuale / All copying, even partial, of this manual is strictly forbiddenWC66000119 - Rev 01
WHT White
BLK Black
GRY Grey
RED Red
YEL Yellow
BRN Brown
VLT Violet
ORG Orange
PNK Pink
BLU Blue
GRN/YEL Yellow/Green
DP Drain pump
FLAP1,2 Flap motor
FMI Indoor fan motor
PCB Controller
TH1,2 Thermistor
PR Power relay
FS Float switch
Symbols of componentsColours of the wires
4.5 - ELECTRICAL WIRING DIAGRAMS4.5 - SCHEMI ELETTRICI
DP Pompa condensa
FLAP1,2 Motore deflettore
FMI Motore interno ventola
PCB Scheda elettronica
TH1,2 Termistore
PR Relè di potenza
FS Sensore per livello
Simboli dei componenti
WHT Bianco
BLK Nero
GRY Grigio
RED Rosso
YEL Giallo
BRN Marrone
VLT Viola
ORG Arancione
PNK Rosa
BLU Blu
GRN/YEL Giallo/Verde
Colori dei fili

IWCi
2020 È severamente vietata la riproduzione anche parziale di questo manuale / All copying, even partial, of this manual is strictly forbidden WC66000119 - Rev 01

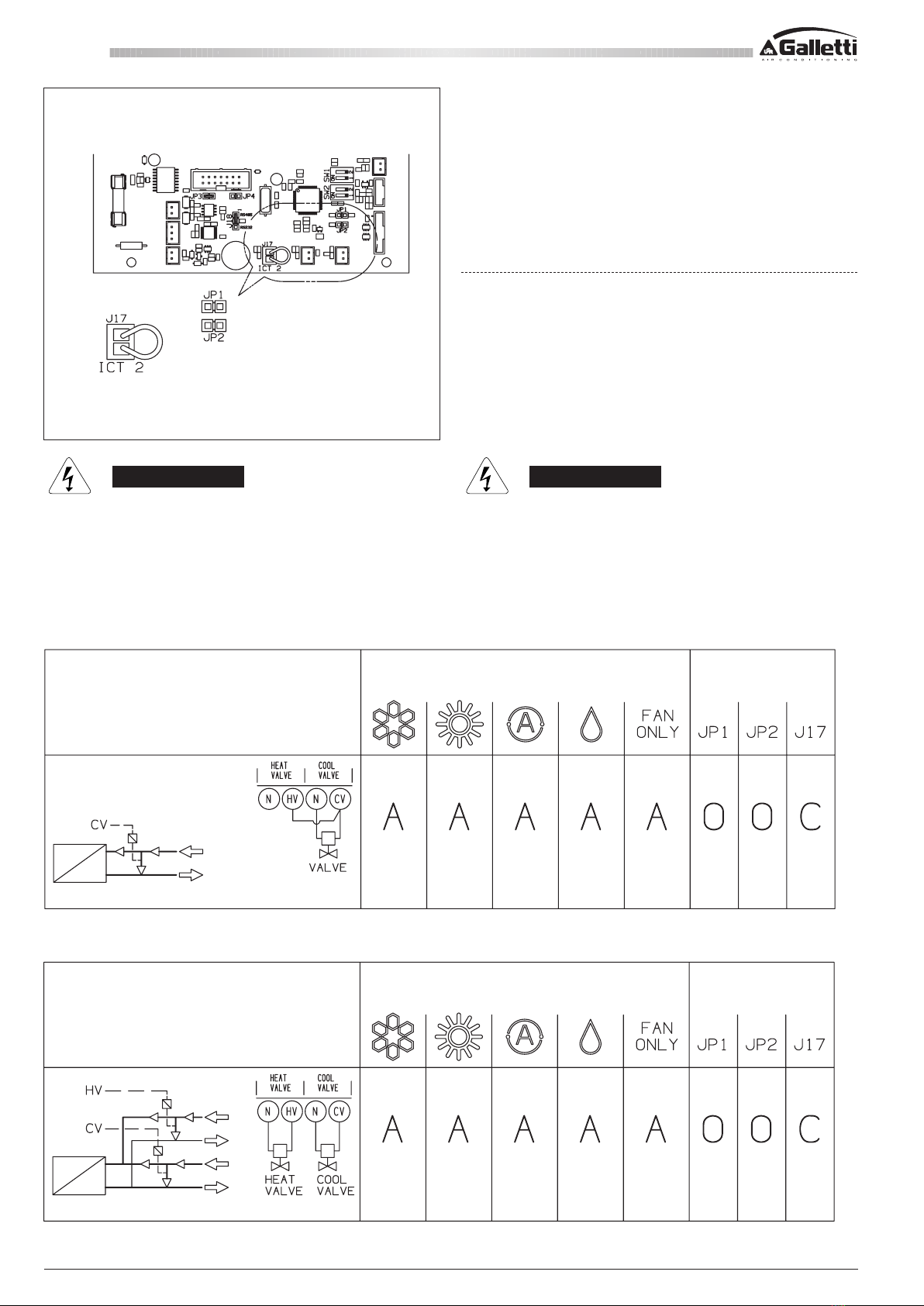

1 - Setting JUMPERS
C =Close
O =Open
2 - Function:
A =Available
E =Not available
(When selected, all leds blinking)
Note: The different factory setting must be made to special worker.
4.5.2 - SYSTEM CONFIGURATION: 4 TUBES UNIT WITH VALVE
WARNING
To avoid electric shock, be sure to turn the unit off and disconnect
the power before opening the unit.
4.5.1 - FACTORY SYSTEM CONFIGURATION:
COOLING OR HEATING WITH VALVE
1 - Impostazione JUMPERS
C =Chiuso
O =Aperto
2 - Funzioni:
A =Disponibile
E =Non disponibile
(Quando selezionata dal telecomando, tutte le spie lampeggiano)
Nota: Le configurazioni diverse da quella di fabbrica devono essere
eseguite da personale qualificato.
4.5.1 - CONFIGURAZIONE SISTEMA DI FABBRICA:
FREDDO O CALDO CON VALVOLA
AVVERTIMENTO
Assicurarsi che l’unità terminale sia spenta e che l’interruttore
principale di corrente sia commutato su OFF (Spento) prima di
aprile l’unità.
4.5.2 - CONFIGURAZIONE SISTEMA: UNITA’ 4 TUBI CON VALVOLA
SISTEMA FREDDO O CALDO
COOLINGORHEATINGSYSTEM
SISTEMA FREDDO O CALDO
COOLINGORHEATINGSYSTEM
FUNZIONI - FUNCTIONS
FUNZIONI - FUNCTIONS
JUMPERS
JUMPERS
