Geo-fennel Firt 1600 data User manual

Bedienungsanleitung

User manual

InfrarotThermometer

Infrared Thermometer

FIRT 1600 Data

#dsMesswerkzeuge

dsArtikel-Nr.

P 360 1600

GLN-Nummer

4250170911187

#dsMesswerkzeuge

LIEFERUMFANG

Infrarot-Thermometer FIRT 1600 Data, Batterie,

USB-Kabel, Ministativ, Software, K-Typ-Sonde,

Tasche, Bedienungsanleitung.

KIT CONSISTS OF

Infrared Thermometer FIRT 1600 Data, battery,

USB-cable, tripod, software, Type-K tempera-

ture probe, carrying case, manual.

WARN- UND SICHERHEITSHINWEISE

•Bitte richten Sie sich nach den Anweisungen

der Bedienungsanleitung.

•Anleitung vor Benutzung des Gerätes sorgfältig

lesen.

•Niemals das Gehäuse öffnen.

•Reparaturen nur vom autorisierten Fachhändler

durchführen lassen.

•Blicken Sie niemals in den Laserstrahl, auch

nicht mit optischen Instrumenten. Es besteht

die Gefahr von Augenschäden.

•Der Laserstrahl soll sich über der Augenhöhe

von Personen befinden.

•Gerät nur zur berührungslosen Temperaturmes-

sung verwenden.

•Keine Warn- oder Sicherheitshinweise entfernen.

•Gerät nicht in Kinderhände gelangen lassen.

•Gerät nicht in explosionsgefährdeter Umgebung

betreiben.

SAFETY INSTRUCTIONS

•Please follow up instructions given in user

manual.

•Carefully read the instructions before using the

instrument.

•Do not open instrument housing.

•Repairs should be carried out by authorized

workshops only. Please contact your local dea-

ler.

•Do not stare into laser beam. Laser beam can

lead to eye injury. A direct look into the beam

(even from greater distance) can cause damage

to your eyes.

•Do not aim laser beam at animals or persons.

•Laser plane should be set up above eye level of

persons.

•Use the instrument for measuring surface tem-

perature only.

•Keep instrument away from children.

•Do not use in aggressive or explosive environ-

ment.

CARE AND CLEANING

Handle measuring instruments with care.

Clean with soft cloth only after any use. If

necessary damp cloth with some water.

If instrument is wet clean and dry it carefully.

Pack it up only if it is perfectly dry.

Transport in original container / case only.

UMGANG UND PFLEGE

Messinstrumente generell sorgsam behandeln.

Nach Benutzung mit weichem Tuch reinigen

(ggfs. Tuch in etwas Wasser tränken).

Wenn das Gerät feucht war, sorgsam trocknen.

Erst in den Koffer oder die Tasche packen,

wenn es absolut trocken ist.

Transport nur in Originalbehälter oder -tasche.

BESTIMMUNGSGEMÄSSE VERWENDUNG

Zur berührungslosen Temperaturmessung mit

Laserzielpunkt;

z. B. wenn das Objekt nicht zugänglich ist, sich

dreht oder bewegt, unter elektrischer Spannung

steht, eine Chemikalie ist oder sehr heiß ist.

Die von der gemessenen Oberfläche abgestrahlte

Wärme wird von einem Sensor in eine Tempera-

turanzeige umgewandelt.

Das Gerät ist nicht geeignet zur Temperaturmes-

sung von glänzenden oder spiegelnden Oberflä-

chen (siehe hierzu „Emissionsgrad“).

Das Gerät kann nicht durch Glas hindurch mes-

sen; bei einer Messung würde die Oberflächen-

temperatur des Glases gemessen.

Dampf, Staub Rauch u. a. können sich auf das

Messergebnis auswirken, da sie die Abstrahlung

auf den IR-Sensor behindern.

INTENDED USE OF INSTRUMENT

For non-contact temperature measurements

with laser dot.

Quick measurements of surfaces which are

difficult to reach, moving or rotating objects,

electrified parts, chemicals or hot objects.

The energy reflected from the surface measured

is transferred into a temperature reading.

The instrument is not suitable for measuring

surface temperature of shiny or polished sur-

faces (see emissivity). The instrument cannot

measure through glass or other transparent ma-

terials. It will measure the temperature of the

glass instead.

Steam, dust and smoke can prevent from exact

measurement as they would obstruct the in-

strument’s optic.

EIGENSCHAFTEN

•Infrarot-Thermometer zur berührungslosen

Temperaturmessung mit Laserzielpunkt

•Doppelter Laserpunkt für genaue Zielfindung

•Hoher Temperaturmessbereich (-50°C bis

+1600°C)

•Speicherung von bis zu 99 Messdaten

•USB-Anschluss zur Datenübertragung auf PC

•Schnelles Messen innerhalb von 150 ms bei

einer Genauigkeit von 1 %

•Dauermessfunktion

•Kompatibel für alle gängigen K-Typ-Sonden

•Alarmfunktionen (High/Low) optisch und akus-

tisch

•Anzeige von Maximal-, Minimal-, Mittel- und

Differenzwert

•Emissionsgrad einstellbar von 0,1 bis 1,0

•Hintergrundbeleuchtung des Displays zuschalt-

bar

FEATURES

•IR-Thermometer for non-contact temperature

measurements with laser dot

•Built-in dual laser pointer for accurate targeting

•High measuring range (-50°C up to +1600°C)

•Memory of up to 99 of measuring data

•USB interface for data transfer to PC

•Fast sampling within 150 ms with 1% accuracy

•Permanent measurement

•Compatible with all standard connector Type-K

thermocouples.

•Alarm function (High/Low) visual and acoustic

•Display of minimum, maximum, average and

difference value

•Emissivity adjustable from 0,1 to 1,00

•Backlight illumination can be switched on

TECHNISCHE DATEN

Optische Auflösung (D:S) 50 : 1

Messbereich IR -50°C bis +1600°C

Genauigkeit bei Umgebungstemperatur

-50°C bis +20°C ±2,5°C

+20°C bis +400°C ±1 % ± 1°C

+400°C bis +800°C ±1,5 % ± 2°C

+800°C bis +1600°C ±2,5 %

Auflösung Display 0,1°C bis +1000°C

1,0°C über +1000°C

Messfeld bei 100 cm Ø 20 mm

Ansprechzeit 0,3 Sek.

Spektrale Empfindlichkeit 8-14µm

Emissionsgrad einstellbar 0,10 bis 1,0

Temperaturbereich K-Typ-

Messungen -50°C bis +1370°C

Genauigkeit K-Typ-Messungen

-50°C bis +1000°C ±1,5 °% des Ablese-

wertes + 3°C

+1000°C bis +1370°C ±1,5 % des Ablese-

wertes + 2°C

Auflösung Display 0,1°C bis +1000°C

1,0°C über +1000°C

Anzeige „außerhalb des

Messbereichs“ „---“

Stromversorgung 9V Blockbatterie

Betriebsdauer ca. xxx h

Laserdiode < 1 mW

Wellenlänge 630 – 670 nm

Laserklasse 2

Gewicht (nur Gerät) 0,3 kg

Abmessungen 204 x 155 x 52 mm

TECHNICAL DATA

Distance : Spot Size (D:S) 50 : 1

Measuring range -50°C to +1600°C

Accuracy IR measuremrents

-50°C to +20°C ±2,5°C

+20°C to +400°C ±1 % ± 1°C

+400°C to +800°C ±1,5 % ± 2°C

+800°C to +1600°C ±2,5 %

Display resolution 0,1°C up to +1000°C

1,0°C over +1000°C

Measuring spot at 100 cm Ø 20 mm

Response time 0,3 sec.

Spectral response 8-14µm

Emissivity adjustable 0,10 to 1,0

Temperature range K-Type

measurements -50°C to +1370°C

Accuracy K-Type measurements

-50°C to +1000°C ±1,5 °% of reading

+ 3°C

+1000°C to +1370°C ±1,5 % of reading

+ 2°C

Display resolution 0,1°C up to +1000°C

1,0°C over +1000°C

Over range indication „---“

Power supply 9V battery

Operating time ca. xxx h

Laser diode < 1 mW

Wave length 630 – 670 nm

Laser class 2

Weight (device only) 0,3 kg

Dimensions 204 x 155 x 52 mm

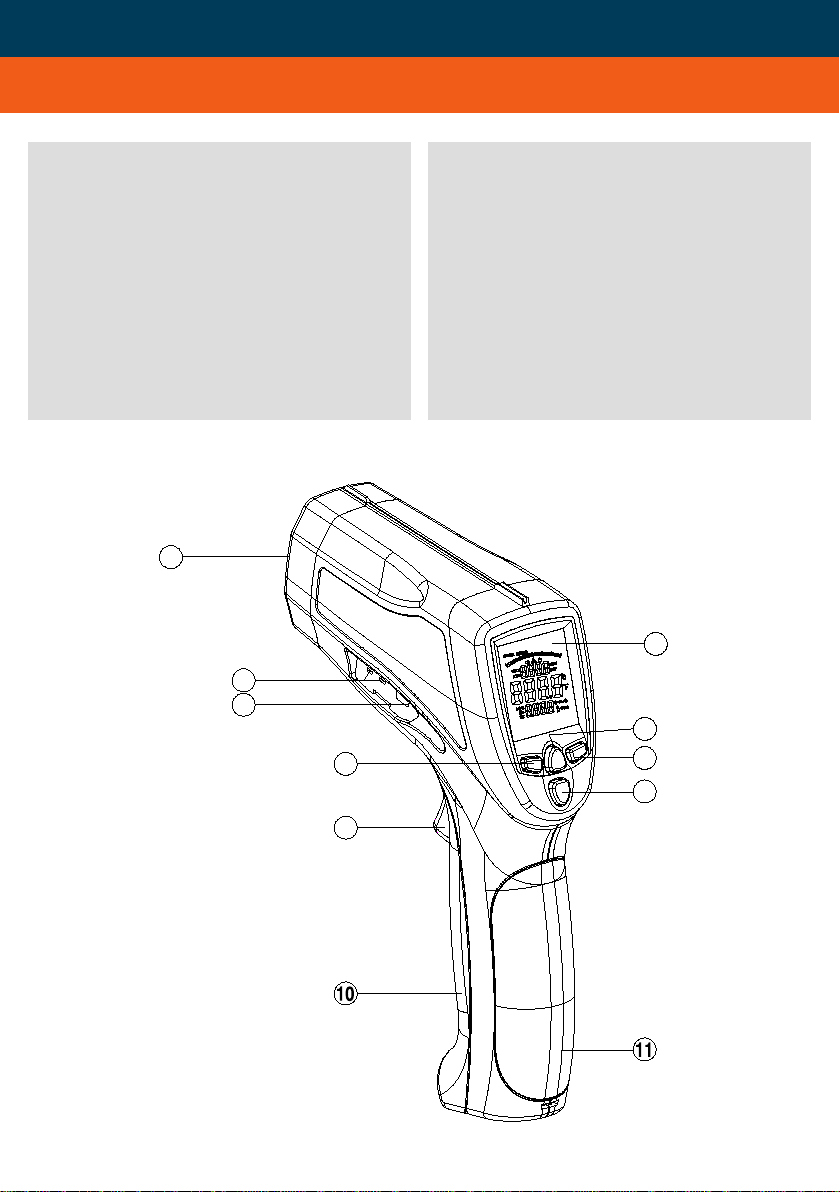

OPERATION ELEMENTS

1) IR sensor

2) LC display

3) Type K plug

4) USB plug

5) Backlight / Laser

6) Button UP

7) Button DOWN

8) Mode selection

9) Trigger

10) Battery cover / handle

BEDIENELEMENTE

1) IR-Sensor

2) LC-Display

3) Anschluss K-Typ-Sonde

4) USB-Anschluss

5) Beleuchtung / Laser

6) Taste AUF

7) Taste AB

8) Programmwahltaste

9) Auslöser

10) Batteriefachdeckel / Griff

DISPLAY INDICATION

1) SCAN symbol = temperature measure-

ment is running

2) HOLD symbol = short data hold of

measured value

3) „Laser on“ symbol

4) Indication of measured value

5) Permanent measurement symbol

6) HIGH ALARM and LOW ALARM symbol

7) MAX/MIN/AVG/DIF symbol

8) Indication of MAX/MIN/AVG/DIF tempera-

tur vlaues

9) Emissivity and K-Type value

10) Emissivity and K-Type symbol

11) USB symbol

12) Battery status indication

13) Temperature unit symbol °C or °F

14) Data logger symbol

DISPLAYANZEIGE

1) Anzeige SCAN = Messung aktiv

2) Anzeige HOLD = kurzzeitige Speicherung

des Messwertes

3) Anzeige „Laser an“

4) Anzeige des Messwertes

5) Anzeige „Dauermessung aktiv“

6) Anzeige HIGH ALARM und LOW ALARM

7) Anzeige MAX/MIN/AVG/DIF-Funktion

8) Anzeige der MAX/MIN/AVG/DIF Tempera-

turwerte

9) Emissionsgrad und Typ-K-Wert

10) Symbol für Emissionsgrad und Typ-K-Wert

11) USB-Anzeige

12) Batteriezustandsanzeige

13) Anzeige Temperatureinheit °C oder °F

14) Anzeige Datalogger

REPLACE BATTERY

When battery status indicator shows low bat-

tery power switch off the instrument and open

the battery cover by pressing the little knob on

the handle. Remove the old battery and replace

with a new one. Take care to correct polartiy.

Clover cover.

BATTERIE WECHSELN

Wenn die Batteriezustandsanzeige einen nie-

drigen Ladezustand anzeigt, Gerät ausschalten

und Knopf zum Öffnen des Batteriefachs am

Griff drücken. Deckel öffnen, Batterie heraus-

nehmen und mit neuer ersetzen. Auf korrekte

Polarität achten. Batteriefachdeckel schließen.

KEYPAD

1) ON/OFF display illumination and laser

2) UP (for EMS, HAL, LAL)

3) DOWN (for EMS, HAL, LAL)

4) MODE (program selection)

TASTATUR

1) AN/AUS Displaybeleuchtung und Laser

2) AUF (für EMS, HAL, LAL)

3) AB (für EMS, HAL, LAL)

4) MODE (Programmwahl)

BEFORE STARTING MEASUREMENTS

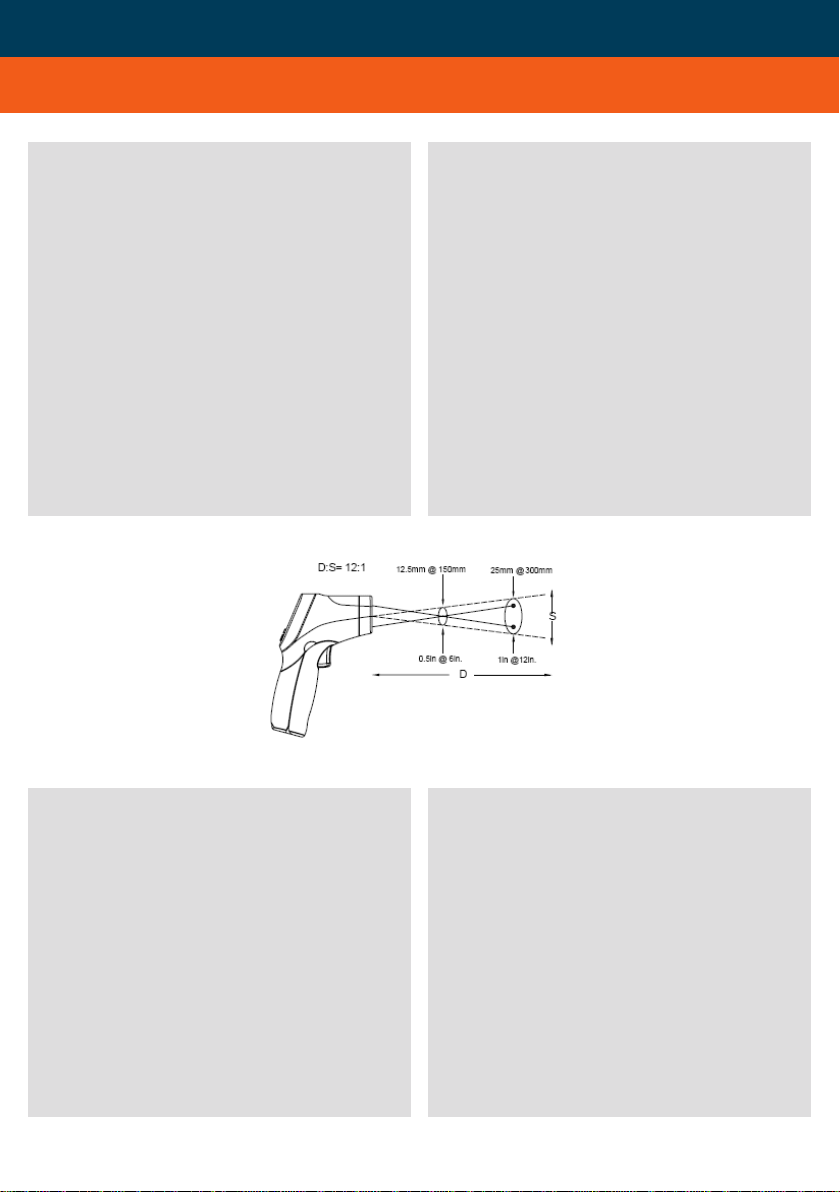

Distance (D) : Spot Size (S)

The distance:spot ratio is important for evalu-

ation of the area measured. The larger the dis-

distance from the object the larger the area

measured. Switch on the laser pointer for in-

creasing target accuracy.

Note:

The target must be larger than the instrument’s

spot size. The smaller the target the shorter the

distance should be.

VOR DER MESSUNG

(Distance:Spot-Ratio)

Verhältnis Messabstand (D) : Messfleckgröße (S)

Das Verhältnis von Messabstand zur Messfleck-

größe ist relevant für die Bewertung, welchen

Messbereich Sie abdecken. Je größer der Ab-

stand zwischen Gerät und Objekt, desto größer

der Messbereich. Schalten Sie den Laserpointer

ein; dieser zeigt Ihnen den genauen Messfleck

an.

Beachte:

Das Ziel muss immer größer sein als der Mess-

fleck. Je kleiner das Ziel ist, desto kürzer muss

der Messabstand sein.

EMISSIONSGRAD

Der Emissionsgrad ist ein Wert, der die Energie-

abstrahlungscharakteristik eines Materials be-

schreibt. Je höher dieser Wert, desto höher die

Fähigkeit eines Materials, seine eigene Wärme-

strahlung ohne Einfluss von Reflexionen auszu-

strahlen (z. B. Oberflächen aus Metall haben nur

einen sehr niedrigen Emissionsgrad – dies muss

bei der Interpretation der Messwerte berücksich-

tigt werden).

Die Einstellung des korrekten Emissionsgrades

für das zu messende Objket erhöht die Mess-

genauigkeit.

EMISSIVITY

The emissivity is a term used to describe the

energy-emitting characteristics of a material.

Most (90 % of typical applications) organic

materials and painted or oxidized surfaces have

an emissivity of 0,95 (pre-set in the unit). Inac-

curate reading will result from measuring shiny

or polished metal surfaces. To compensate,

cover the surface to be measured with masking

tape.

The setting of the appropriate emissivity for

the object to be measured will increase the

accuracy of the measuring result.

MATERIAL EMISSIONSGRAD

Asphalt 0,90 – 0,98

Beton 0,94

Chromoxid 0,81

Eis 0,96 – 0,98

Eisenoxid 0,78 – 0,82

Erde 0,92 – 0,96

Gips 0,80 – 0,90

Glas 0,90 – 0,94

Gummi schwarz 0,94

Haut 0,98

Holz 0,90

Keramik 0,90 – 0,94

Kohle 0,96

Kupferoxid 0,78

Lack 0,80 – 0,95

Lack matt 0,97

Marmor 0,94

Mörtel 0,89 – 0,91

Papier 0,70 – 0,94

Plastik 0,85 – 0,95

Sand 0,90

Schaum 0,75 – 0,80

Schnee 0,83

Stoff (schwarz) 0,98

Textilien 0,90

Wasser 0,92 – 0,96

Zement 0,96

Ziegel 0,93 – 0,96

MATERIAL EMISSIVITY

Asphalt 0,90 – 0,98

Brick 0,93 – 0,96

Cement 0,96

Ceramic 0,90 – 0,94

Charcoal 0,96

Chromium ox. 0,81

Cloth (black) 0,98

Concrete 0,94

Copper ox. 0,78

Earth 0,92 – 0,96

Glass 0,90 – 0,94

Human skin 0,98

Iron ox. 0,78 – 0,82

Lacquer 0,80 – 0,95

Lacquer 0,97 (non-shiny)

Lather 0,75 – 0,80

Marble 0,94

Mortar 0,89 – 0,91

Paper 0,70 – 0,94

Plaster 0,80 – 0,90

Plastic 0,85 – 0,95

Rubber (black) 0,94

Sand 0,90

Textiles 0,90

Timber 0,90

Snow 0,83

Water 0,92 – 0,96

MESSVORGANG

Gerät auf das Zielobjekt richten und den Aus-

löser gedrückt halten. Mit Drücken des Auslö-

ers schaltet sich das Gerät sich automatisch ein.

Die doppelten Laserpunkte zeigen das Messfeld

an (wenn der Laser eingeschaltet ist).

Im Display wird die gemessene Temperatur an-

gezeigt; während der Messung wird SCAN an-

gezeigt. Nach Loslassen des Auslöser bleibt die

gemessene Temperatur noch für ca. 7 Sek. im

Display sichtbar, und HOLD wird angezeigt.

Wenn der Auslöser 7 Sek. nicht betätigt wird,

schaltet sich das Gerät automatisch aus.

Wird der Temperaturbereich überschritten

-> Anzeige: „---“.

Beachte:

Bei einem Umgebungswechsel Gerät immer erst

an die neue Umgebungstemperatur anpassen

lassen, um die Messgenauigkeit zu erhöhen.

Bei der Messung hoher Temperaturen immer

einen größeren Messabstand halten, da sich das

Gerät erwärmt und dies die Messwerte ver-

fälschen kann.

MEASUREMENTS

Aim at the target to be measured and pull and

hold the trigger. By pulling the trigger the in-

strument automatically switches on. The dual

laser spots will show the measuring target (if

laser is switched on).

The temperature measured will be displayed;

during measurement process SCAN will be dis-

played. When trigger is released the tempera-

ture measured will be displayed for another 7

sec.; HOLD will be displayed. If the trigger is

not used for 7 sec. the instrument will automa-

tically switch off.

If the measuring range is exceeded -> „---“

will be displayed.

Note:

Have the instrument adapted to the ambient

temperature if it is taken to a new locaton.

If extended measurements of high tempera-

tures are carried out the measuring distance

should be longer as high temperatures will heat

up the instrument and lead to inaccurate results.

FUNKTIONEN (MIN / MAX / DIF / AVG / LOG)

Gerät durch Drücken des Auslösers einschalten

und MODE drücken bis eines der Symbole MAX,

MIN, DIF, AVG im Display blinkt.

Mit den Tasten AUF und AB die gewünschte

Funktion wählen und durch Drücken des Aus-

lösers bestätigen. Alternativ mit MODE zur

nächsten Funktion gehen.

Funktionsbeschreibung

MIN

Anzeige des niedrigsten Messwertes der Mes-

sung in der oberen kleinen Anzeige.

MAX

Anzeige des höchsten Messwertes der Mes-

sung in der oberen kleinen Anzeige.

FUNCTIONS (MIN / MAX / DIF / AVG / LOG)

Switch on instrument by pulling the trigger

and press MODE until one of the symbols

MAX, MIN, DIF, AVG appears in the display.

Select function requested with buttons UP

and DOWN and confirm by pulling the trigger.

Alternatively press MODE to go to next func-

tion.

Description of functions

MIN

The lowest value measured during measure-

ment is displayed (small figure on top).

MAX

The highest value measured during measure-

ment is displayed (small figure on top).

MAX / MIN / DIFF

EMISSIONSWERT

EMISSIVITY

DAUERMESSUNG AN / AUS

LOCK ON / OFF

ALARM HOCH AN / AUS

HIGH ALARM ON / OFF

EINSTELLUNG ALARM HOCH

HIGH ALARM ADJUSTMENT

ALARM NIEDRIG AN / AUS

LOW ALARM ON / OFF

EINSTELLUNG ALARM NIEDRIG

LOW ALARM ADJUSTMENT

°C / °F

> > > > > > >

MENÜ

Im Menü können die Gerätefunktionen ausge-

wählt werden. Gerät durch Drücken des Aus-

lösers einschalten und Taste MODE drücken.

Nun können mit den Tasten AUF und AB die

Einstellungen nach folgendem Schema vorge-

nommen werden:

The functions of the instrument can be selected

in the menu. Press trigger to switch on instru-

ment and press button MODE. Now all functions

can be chosen with buttons UP and DOWN as

per the diagram below:

DIF

Anzeige der Differenz aus niedrigstem und

höchstem Messwert der Messung in der obe-

ren kleinen Anzeige.

AVG

Anzeige des Durchschnittswertes der letzten

IR-Messung.

LOG

Speicherfunktion

DIF

The difference value between highest and

lowest value measured is displayed (small

figure on top).

AVG

The average value of last IR measurement is

displayed (small figures on top).

LOG

Storage function.

LASERZIELPUNKT

Der Laserzielpunkt kann je nach Bedarf aktiviert

oder deaktiviert werden. Dazu bei eingeschalte-

tem Gerät Taste 1 drücken. Im Display erscheint

das Symbol für „Laser aktiviert“.

HINTERGRUNDBELEUCHTUNG

Mit der Taste 1 kann bei eingeschaltetem Gerät

ebenfalls die Hintergrundbeleuchtung ein- oder

ausgeschaltet werden.

Die Schaltungen „Laserzielpunkt ein / aus“ und

„Hintergrundbeleuchtung ein / aus“ erfolgen

im Wechsel.

TEMPERATUREINHEIT EINSTELLEN (°C / °F)

Mit den Tasten AUF und AB können die Mess-

einheiten bei eingeschaltetem Gerät von °C

auf °F umgeschaltet werden.

EMISSIONSGRAD EINSTELLEN

•Gerät durch Drücken des Auslösers einschalten.

•MODE drücken bis im Display das Symbol für

den Emissionsgrad blinkt.

•Mit den Tasten AUF und AB den Emissionsgrad

für das Zielobjekt einstellen (siehe hierzu Liste

S. 9).

•Eingegebenen Wert durch Drücken des Aus-

lösers bestätigen oder mit MODE zur nächsten

Funktion gehen.

•Nach dem Ausschalten des Gerätes bleibt der

eingestellte Wert erhalten.

DAUERMESSUNG

Für Langzeitmessungen kann die Dauermess-

funktion eingesetzt werden. Dazu wie folgt

vorgehen:

LASER TARGETING

The laser dots for targeting can be activated or

deactivated if required. Switch instrument on

and press button 1. Display shows symbol

„laser activated“.

BACKLIGHT ILLUMINATION

Switch instrument on and press button 1 for

display illumination.

The switching operations for activation of laser

dots for targeting and display illumination are

successive.

SET MEASURING UNITS (°C / °F)

When instrument is switched on the measuring

units can be changed from °C to °F with

buttons UP and DOWN.

SET EMISSIVITY

•Pull trigger to switch instrument on.

•Press MODE button until symbol for emissivity

flashes in the display.

•Press buttons UP and DOWN to set emissivity

of the object to be measured (see list on page

9).

•Confirm value set by pulling the trigger or se-

lect next function by pressing MODE button.

•When instrument is switched off emissivity

value will remain.

PERMANENT MEASUREMENT

For long-term measurements continuous mea-

suring function can be switched on. Please

proceed as follows:

•Gerät durch Drücken der Messtaste einschalten.

•MODE drücken, bis im Display das Symbol für

die Dauermessfunktion (5) blinkt.

•Mit AUF und AB die Dauermessfunktion akti-

vieren (ON).

•Auslöser drücken, um die Dauermessung einzu-

schalten. Die Temperaturmessung erfolgt nun

dauerhaft, bis wieder der Auslöser gedrückt

wird.

ALARMFUNKTION

Zur Durchführung von Temperaturkontrollen

können beim FIRT 1600 Data der obere und

der untere Alarmwerte unabhängig voneinander

eingestellt werden. Bei Überschreiten des obe-

ren oder Unterschreiten des unteren Alarmwer-

tes ertönt ein Signalton.

•Pull trigger to switch instrument on.

•Press MODE button until symbol for continuous

measurement flashes in the display.

•Press buttons UP and DOWN to activate this

function.

•Pulling the trigger to start long-term measure-

ment. Now temperature will be measurend

continuously until trigger is pulled again.

ALARM FUNCTION

For execution of temperature checks high and

low alarm values can be set independently from

each other. If high or low value is exceeded a

beep will sound.

EINSTELLUNG UND AKTIVIERUNG DES

OBEREN ALARMWERTES

•Auslöser drücken, um das Gerät einzuschalten.

•MODE drücken, bis im Display Symbol für den

oberen Alarmwert „H“ blinkt und ON und OFF

angezeigt werden.

•Mit AUF und AB Alarmwert aktivieren (ON) oder

deaktivieren (OFF).

•MODE drücken, bis im Display beide Symbole

für den oberen Alarmwert blinken und eine Tem-

peratur angezeigt wird.

•Mit den Tasten AUF und AB den oberen Alarm-

wert einstellen. Nun ertönt bei Überschreiten

des eingestellten Wertes ein Piepton.

•Der eingestellte Alarmwert bleibt nach dem

Ausschalten des Gerätes erhalten.

SETTING AND ACTIVATION OF HIGH

ALARM VALUE

•Pull trigger to switch instrument on.

•Press MODE until symbol for high alarm „H“

flashes in the display and ON and OFF are

shown.

•Aktivate (ON) or deactivate (OFF) high alarm

value by pressing buttons UP or DOWN.

•Press MODE button until both symbols for

high alarm value flash in the display and a tem-

perature is indicated.

•Set high alarm value with buttons UP and

DOWN. Now a beep will sound if value set

is exceeded.

•The value set will also remain if instrument is

switched off

H H

EINSTELLUNG UND AKTIVIERUNG DES

OBEREN ALARMWERTES

•Auslöser drücken, um das Gerät einzuschalten.

•MODE drücken, bis im Display Symbol für den

unteren Alarmwert „L“ blinkt und ON und OFF

angezeigt werden.

•Mit AUF und AB Alarmwert aktivieren (ON) oder

deaktivieren (OFF).

•MODE drücken, bis im Display beide Symbole

für den unteren Alarmwert blinken und eine

Temperatur angezeigt wird.

•Mit den Tasten AUF und AB den unteren Alarm-

wert einstellen. Nun ertönt bei Unterschreiten

des eingestellten Wertes ein Piepton.

•Der eingestellte Alarmwert bleibt nach dem

Ausschalten des Gerätes erhalten.

SPEICHERFUNKTION

Der FIRT 1600 Data kann bis zu 100 Mess-

werte speichern. Dazu wie folgt vorgehen:

•Auslöser drücken, um Gerät einzuschalten.

•MODE drücken, bis im Display eines der Sym-

bole MAX/MIN//DIF/AVG/LOG blinkt.

•Tasten AUF und AB betätigen, bis im Display

LOG blinkt.

•Auslöser drücken, um die Eingabe zu bestäti

gen.

•Speicherplatz zwischen 1 und 100 mit den

Tasten AUF und AB auswählen (kleine Anzeige

über der Temperaturanzeige).

•Auslöser drücken, um eine Temperaturmessung

durchzuführen und Taste für Hintergrundbe-

leuchtung drücken, um den Wert auf dem ge-

wählten Speicherplatz zu speichern.

•Mit den Tasten AUF und AB den nächsten

Speicherplatz wählen.

•Zum Aufrufen der gespeicherten Werte mit

den Tasten AUF und AB den gewünschten

Speicherplatz anwählen. Ansicht in der unte-

ren kleinen Anzeige.

•Wenn alle Speicherplätze belegt sind, können

nicht mehr benötigte Speicherplätz überschrie-

ben werden.

SETTING AND ACTIVATION OF HIGH

ALARM VALUE

•Pull trigger to switch instrument on.

•Press MODE until symbol for high alarm „H“

flashes in the display and ON and OFF are

shown.

•Aktivate (ON) or deactivate (OFF) high alarm

value by pressing buttons UP or DOWN.

•Press MODE button until both symbols for

high alarm value flash in the display and a tem-

perature is indicated.

•Set low alarm value with buttons UP and

DOWN. Now a beep will sound if temperature

measured drops below the value set.

•The value set will also remain if instrument is

switched off.

MEMORY

FIRT 1600 Data can save up to 100 values.

To store values please proceed as follows:

•Pull trigger to switch instrument on.

•Press MODE until one of the symbols MAX/

MIN/DIF/AVG/LOG flashes in the display.

•Press button UP and DOWN until LOG flashes

in the display.

•Pull trigger to confirm.

•Select memory position from 1 to 100 with

buttons UP and DOWN (small figure on top of

of temperature indication).

•Pull trigger to take a temperature measurement

and press button for backlight to store the

value on the position selected.

•Select next memory position with buttons UP

and DOWN.

•To read values stored press buttons UP and

DOWN to select memory position required.

See small indication beneath the temperature

displayed.

•If all memory positions are used memory posi-

tions can be overwritten.

Löschen aller gespeicherten Werte

•In LOG-Funktion Auslöser gedrückt halten und

mit AUF und AB Speicherplatz „000“ anwäh-

len.

•Bei gedrücktem Auslöser Taste für Hintergrund-

beleuchtung gedrückt halten, bis ein Signalton

ertönt. In der unteren Anzeige erscheint

„----“. Nun sind alle Werte gelöscht.

MESSUNG MIT TYP-K-SONDE

Zusätzlich zur Infrarotmessung kann das Gerät

auch Kontaktmessungen mit allen herkömm-

lichen Typ-K-Sonden durchführen.

Dazu Temperaturfühler aus dem Lieferumfang

mit Mini-Stecker in den Geräteanschluss (3)

einstecken. Wenn das Gerät eingeschaltet ist,

erscheint unten links im Display „TK“. Wird der

Auslöser gedrückt, zeigt das Gerät in der Mitte

des Displays die mit IR-Sensor gemessene

Temperatur an, darunter die mit der Typ-K-

Sonde gemessene Termperatur.

Beachte

Mit der Typ-K-Sonde keine Messungen an

unter Spannung stehenden Objekten durch-

führen. Mit der Sonde nur Messungen bis zur

erlaubten Maximaltemperatur für die Sonde

durchführen.

Cancel memory values

•Pull and hold trigger in LOG function and select

memory position „000“ with buttons UP and

DOWN.

•Continue holding the trigger and press button

for backlight until a beep sounds. The lower

display shows „----“. Now all values are can-

celled.

MEASUREMENTS WITH K-TPYE PROBE

With the thermometer measurements with

IR sensor and with all common K-Type probes

can be executed.

Therefore plug in the probe supplied with into

the socket of the instrument (3). Swith instru-

ment on and the display will show „TK“ in

the lower left angle. If you now pull the trigger

the display will show the temperature measured

with IR sensor in the centre and the tempera-

ture measured with the probe beneath the

IR value.

Note

Do not measure objects that are electrified.

With the probe you can only measure up to

the maximum temperature allowed for the

probe.

USB-DATENÜBERTRAGUNG

• Gerät an Computer anschließen

•Gerät durch Drücken des Auslösers einschalten.

•MAX/MIN/DIF/AVG-Modus aktivieren und dann

Taste für Hintergrundbeleuchtung drücken, bis

unten rechts im Display USB erscheint.

•Computer starten (Mindestvoraussetzung Win-

dows® 98 oder höher). Gerät und Computer mit

dem USB-Kabel aus dem Lieferumfang verbin-

den (USB-Buchse befindet sich seitlich am Ge-

rät).

•Das Gerät wird vom Computer automatisch er-

kannt. CD mit Software in CD-Laufwerk einle-

gen und Installationsanweisungen befolgen.

Automatische Suche nach dem passenden Trei-

ber durchführen lassen.

•Software nach der Installation starten. Nun kön-

nen die Messwerte auf den PC übertragen wer-

den.

•Deaktivierung der USB-Schnittstelle: Im MAX/

MIN/DIF/AVG-Modus Taste für Hintergrundbe-

leuchtung so lange drücken, bis USB-Symbol

erlischt.

STATIV

Stativ in das Gewinde an der Unterseite des

Griffs einschrauben und festziehen.

USB DATA TRANSFER

• Connect thermometer to PC

•Pull trigger to switch on the instrument.

•Activate MAX/MIN/DIF/AVG mode and press

button for backlight illumination until display

shows USB in the lower right corner.

•Start PC (with Windows® 98 or higher). Con-

nect instrument and PC with USB cable en-

closed (USB plug is on the left side).

•The PC will automatically recognize the instru-

ment. Insert software CD into CD drive and

follow installation instructions. Let PC search

automatically for corresponding driver.

•Start software when installation is completed.

Now measured values can be transferred to PC.

•Deactivation of USB interface: Press button for

backlight illumination in MAX/MIN/DIF/AVG

mode until USB symbol disappears.

TRIPOD

Screw the tripod into the thread on the bottom

of the handle.

ELEKTROMAGNETISCHE VERTRÄGLICHKEIT

•Es kann nicht generell ausgeschlossen werden,

dass das Gerät andere Geräte stört (z.B. Navi-

gationseinrichtungen);

•durch andere Geräte gestört wird (z.B. elektro-

magnetische Strahlung bei erhöhter Feldstärke

z.B. in der unmittelbaren Nähe von Industrie-

anlagen oder Rundfunksendern).

ELECTROMAGNETIC ACCEPTABILITY (EMC)

•It cannot be completely excluded that this in-

strument will disturb other instruments (e.g.

navigation systems);

•will be disturbed by other instruments (e.g.

intensive electromagnetic radiation nearby

industrial facilities or radio transmitters).

GARANTIE

Die Garantiezeit beträgt zwei (2) Jahre, begin-

nend mit dem Verkaufsdatum.

Die Garantie erstreckt sich nur auf Mängel wie

Material- oder Herstellungsfehler, sowie die

Nichterfüllung zugesicherter Eigenschaften.

Ein Garantieanspruch besteht nur bei bestim-

mungsgemäßer Verwendung. Mechanischer

Verschleiß und äußerliche Zerstörung durch

Gewaltanwendung und Sturz unterliegen nicht

der Garantie. Der Garantieanspruch erlischt,

wenn das Gehäuse geöffnet wurde. Der Her-

steller behält sich vor, im Garantiefall die

schadhaften Teile instand zusetzen bzw. das

Gerät gegen ein gleiches oder ähnliches (mit

gleichen technischen Daten) auszutauschen.

Ebenso gilt das Auslaufen der Batterie nicht als

Garantiefall.

WARRANTY

This product is warranted by the manufacturer

to the original purchaser to be free from defects

in material and workmanship under normal use

for a period of two (2) years from the date of

purchase.

During the warranty period, and upon proof of

purchase, the product will be repaired or re-

placed (with the same or similar model at manu-

facturers option), without charge for either parts

or labour.

In case of a defect please contact the dealer

where you originally purchased this product.

The warranty will not apply to this product if

it has been misused, abused or altered. With-

out limiting the foregoing, leakage of the batte-

ry, bending or dropping the unit are presumed

to be defects resulting from misuse or abuse.

CE-KONFORMITÄT

Das Gerät hat das CE-Zeichen gemäß den Nor-

men EN 61326-1:2006, EN 61326-2-1:2006.

CE-CONFORMITY

Instrument has CE-mark according to

EN 61326-1:2006, EN 61326-2-1:2006.

HAFTUNGSAUSSCHLUSS

Der Benutzer dieses Produktes ist angehalten,

sich exakt an die Anweisungen der Bedienungs-

anleitung zu halten. Alle Geräte sind vor der

Auslieferung genauestens überprüft worden.

Der Anwender sollte sich trotzdem vor jeder

Anwendung von der Genauigkeit des Gerätes

überzeugen.

Der Hersteller und sein Vertreter haften nicht

für fehlerhafte oder absichtlich falsche Verwen-

dung sowie daraus eventuell resultierende Fol-

geschäden und entgangenen Gewinn.

Der Hersteller und sein Vertreter haften nicht

für Folgeschäden und entgangenen Gewinn

durch Naturkatastrophen wie z.B. Erdbeben,

Sturm, Flut, usw. sowie Feuer, Unfall, Eingriffe

durch Dritte oder einer Verwendung außerhalb

der üblichen Einsatzbereiche.

Der Hersteller und sein Vertreter haften nicht

für Schäden und entgangenen Gewinn durch

geänderte oder verlorene Daten, Unterbrechung

des Geschäftsbetriebes usw., die durch das

Produkt oder die nicht mögliche Verwendung

des Produktes verursacht wurden.

Der Hersteller und sein Vertreter haften nicht

für Schäden und entgangenen Gewinn resultie-

rend aus einer nicht anleitungsgemäßen Bedie-

nung.

Der Hersteller und sein Vertreter haften nicht

für Schäden, die durch unsachgemäße Verwen-

dung oder in Verbindung mit Produkten anderer

Hersteller verursacht wurden.

EXCEPTIONS FROM RESPONSIBILITY

The user of this product is expected to follow

the instructions given in operators’ manual.

Although all instruments left our warehouse

in perfect condition and adjustment the user is

expected to carry out periodic checks of the

product’s accuracy and general performance.
