geo-FENNEL FIRT 1600 Data User manual

Manual Utilizare
User manual
Termometru cu infrarosu
Infrared Thermometer
FIRT 1600 Data

Kit livrare
KIT CONSISTS OF
Infrared Thermometer FIRT 1600 Data, battery,
USB-cable, tripod, software, Type-K tempera-
ture probe, carrying case, manual.
INSTRUCTIUNI SIGURANTA SAFETY INSTRUCTIONS
•Please follow up instructions given in user
manual.
•Carefully read the instructions before using the
instrument.
•Do not open instrument housing.
•Repairs should be carried out by authorized
workshops only. Please contact your local dea-
ler.
•Do not stare into laser beam. Laser beam can
lead to eye injury. A direct look into the beam
(even from greater distance) can cause damage
to your eyes.
•Do not aim laser beam at animals or persons.
•Laser plane should be set up above eye level of
persons.
•Use the instrument for measuring surface tem-
perature only.
•Keep instrument away from children.
•Do not use in aggressive or explosive environ-
ment.
CARE AND CLEANING
Handle measuring instruments with care.
Clean with soft cloth only after any use. If
necessary damp cloth with some water.
If instrument is wet clean and dry it carefully.
Pack it up only if it is perfectly dry.
Transport in original container / case only.
INTRETINERE SI CURATIRE
2
termometru Infraroþu FIRT 1600, Data, baterie,
USB-cablu, trepied, software, sonda de tip K-
tempera- turii, geantã, manual.
• Vãrugãm sãurmaþi instrucþiunile date în ghidul
de utilizare.
• Citiþi cu atenþie instrucþiunile înainte de a utiliza
instrumentul..
• Nu deschideþi carcasa instrumentul.
• Reparaþiile ar trebui sãfie efectuate de cãtre
persoane autorizate ateliere de lucru numai. Vã
rugãm sãcontactaþi dealerul local.
• Nu priviþi în raza laser. Fascicul laser poate duce
la leziuni oculare. O privire directãîn fascicul
(chiar de la distanta mai mare) poate provoca
daune pentru ochii dumneavoastrã.
• Nu îndreptaþi raza laser la animale sau
persoane.
• planul laser ar trebui sãfie înfiinþat mai sus de
nivelul ochilor persoanelor.
• Utilizaþi instrumentul pentru mãsurarea
temperaturii de suprafaþã.
• Pãstraþi instrumentul departe de copii.
• Nu utilizaþi în medii agresive sau explozive.
Manevraþi mijloacele de mãsurare cu grijã.
Curãþati cu o cârpãmoale dupãorice utilizare.
dacãeste necesar umeziti cârpãcu puþinãapã.
În cazul în care instrumentul este umed curatãþi
uscatã-l cu atenþie. Ambalati-l numai dacãacesta
este perfect uscat. Transportati in containerul
original / doar termometrul.

Utilizarea prevãzutãa INSTRUMENTULUI INTENDED USE OF INSTRUMENT
For non-contact temperature measurements
with laser dot.
Quick measurements of surfaces which are
difficult to reach, moving or rotating objects,
electrified parts, chemicals or hot objects.
The energy reflected from the surface measured
is transferred into a temperature reading.
The instrument is not suitable for measuring
surface temperature of shiny or polished sur-
faces (see emissivity). The instrument cannot
measure through glass or other transparent ma-
terials. It will measure the temperature of the
glass instead.
Steam, dust and smoke can prevent from exact
measurement as they would obstruct the in-
strument’s optic.
3
CARACTERISTICI: FEATURES
•IR-Thermometer for non-contact temperature
measurements with laser dot
•Built-in dual laser pointer for accurate targeting
•High measuring range (-50°C up to +1600°C)
•Memory of up to 100 of measuring data
•USB interface for data transfer to PC
•Fast sampling within 1 50 ms with 1% accuracy
•Permanent measurement
•Compatible with all standard connector Type-K
thermocouples.
•Alarm function (High/Low) visual and acoustic
•Display of minimum, maximum, average and
difference value
•Emissivity adjustable from 0,1 to 1,00
•Backlight illumination can be switched on
•Termometru IR pentru temperatura fãrãcontact
masuratori cu ajutorul laserului puncte
• încorporate indicator laser dublu pentru
direcþionarea corectã
• domeniu de mãsurare mare (-50 ° C pânãla 1600
° C)
• Memorie de pânãla 100 de date de mãsurare •
Interfata USB pentru transfer de date la PC
• prelevarea de probe rapide în cadrul 150 ms cu
precizie de 1%
• permanentãmãsurare
• Compatibil cu toate conector standard de tip K
termocupluri.
• funcþia de alarmã(înaltã/ scãzutã), vizuale si
acustice
• Afiþarea valorii minime, medii maxime, þi diferenþa
• Emisivitatea reglabil de la 0,1 la 1,00
• Iluminarea fundal poate fi pornitã
Pentru masurarea temperaturii non-contact cu
punct laser.
Mãsurarea rapidãde suprafeþelor care sunt greu
pentru a ajunge, în miþcare sau obiecte rotative,
piese electrificata, substanþe chimice sau obiecte
fierbinti, electrificate , reflectatãde suprafaþa
mãsuratãeste transferat într-o lecturãde
temperatura.
Instrumentul nu este adecvat pentru mãsurarea
temperatura de suprafata de suprafeþe lucioase
sau lustruite (a se vedea emisivitate).
Instrumentul nu poate mãsurãprin sticlãsau alte
materiale transparente. Acesta va mãsura
temperatura de sticlã.
Aburii, praful þi fumul poate împiedica o exacta
mãsurare în care acestea ar obstrucþiona optica
instrumentului

4
DATE TEHNICE
Distanta: Marime Spot(D:S) 50 : 1
Domeniu Maurare -50°C la +1600°C
Precizia masurarii IR
-50°C la +20°C ±2,5°C
+20°C la +400°C ±1 % / ± 1°C
+400°C la +800°C ±1,5 % / ± 2°C
+800°C la +1600°C ±2,5 %
Rezolutie Display 0,1°C bis +1000°C
1,0°C über +1000°C
Timp de raspuns 0,3 Sec.
Raspuns spectral 8-14µm
Emisivitate ajustabila 0,10 la 1,0
Domeniu Temperatura K-Tip -
masurare -50°C la +1370°C
Precizie masurare tip K
-50°C la +1000°C ±1,5 °% din citire
+ 3°C
+1000°C la +1370°C ±1,5 % din citire
+ 2°C
Rezolutie Display 0,1°C pana la +1000°C
1,0°C peste +1000°C
Indicare in afara domeniului
„---“
Sursa alimentare 9V Blockbatterie
Durata baterie ca. xxx h
Dioda laser < 1 mW
Lungime Unda 630 – 670 nm
Clasa Laser 2
Greutate (doar aparatul) 0,3 kg
Dimensiuni 204 x 155 x 52 mm
TECHNICAL DATA
Distance : Spot Size (D:S) 50 : 1
Measuring range -50°C to +1600°C
Accuracy IR measuremrents
-50°C to +20°C ±2,5°C
+20°C to +400°C ±1 % / ± 1°C
+400°C to +800°C ±1,5 % / ± 2°C
+800°C to +1600°C ±2,5 %
Display resolution 0,1°C up to +1000°C
1,0°C over +1000°C
Response time 0,3 sec.
Spectral response 8-14µm
Emissivity adjustable 0,10 to 1,0
Temperature range K-Type
measurements -50°C to +1370°C
Accuracy K-Type measurements
-50°C to +1000°C ±1,5 °% of reading
+ 3°C
+1000°C to +1370°C ±1,5 % of reading
+ 2°C
Display resolution 0,1°C up to +1000°C
1,0°C over +1000°C
Over range indication „---“
Power supply 9V battery
Operating time ca. xxx h
Laser diode < 1 mW
Wave length 630 – 670 nm
Laser class 2
Weight (device only) 0,3 kg
Dimensions 204 x 155 x 52 mm

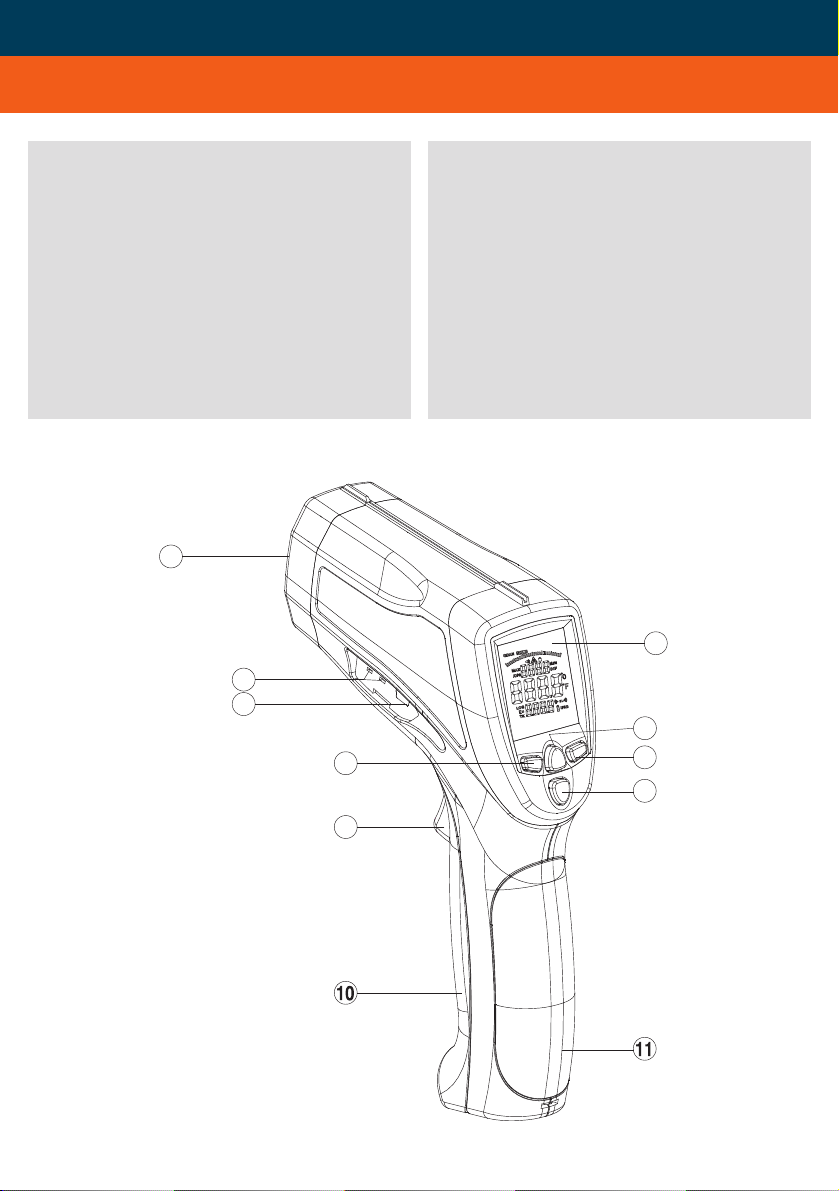

OPERATION ELEMENTS
1) IR sensor
2) LC display
3) Type K plug
4) USB plug
5) Backlight / Laser
6) Button UP
7) Button DOWN
8) Mode selection
9) Trigger
10) Battery cover / handle
Elemente Operationale
1) IR-Sensor
2) LC-Display
3) Conector sonda K-Tip
4) USB-conector
5) Iluminare / Laser
6)
TastaAUF
7) TastaAB
8) Mod Selectii
9) Tragaci
10) Capac Baterie / Maner
5
1
2
6
5
7
8
9
3
4

DISPLAY INDICATION
1) SCAN symbol = temperature measure-
ment is running
2) HOLD symbol = short data hold of
measured value
3) „Laser on“ symbol
4) Indication of measured value
5) Permanent measurement symbol
6) HIGH ALARM and LOW ALARM symbol
7) MAX/MIN/AVG/DIF symbol
8) Indication of MAX/MIN/AVG/DIF tempera-
tur vlaues
9) Emissivity and K-Type value
10) Emissivity and K-Type symbol
11) USB symbol
12) Battery status indication
13) Temperature unit symbol °C or °F
14) Data logger symbol
Indicatiile Display-ului
1) Simbol SCAN = Masurarea este activa
2) Simbol HOLD = data “inghetata” pentru
valoarea masurata
3) Simbol „Laser on“
4) Indicarea valorii masurate
5) Indicare masurare continua
6) Simboluri HIGH ALARM si LOW ALARM
7) SimbolMAX/MIN/AVG/DIF-
8) Indicarea valorii temperaturiiMAX/MIN/AVG/DIF
9) Emisivitate si valoare Tip-K
10) Simbolul emisivitatii si Tip-K
11) USB-simbol
12) Indicatie Status Baterie
13) Sibolul temperaturii in °C sau °F
14) SimbolInregistrator Date
6
23
8
4
15
6
7
9

REPLACE BATTERY
When battery status indicator shows low bat-
tery power switch off the instrument and open
the battery cover by pressing the little knob on
the handle. Remove the old battery and replace
with a new one. Take care to correct polartiy.
Clover cover.
INLOCUIRE BATERIE
7
3
4
2
1

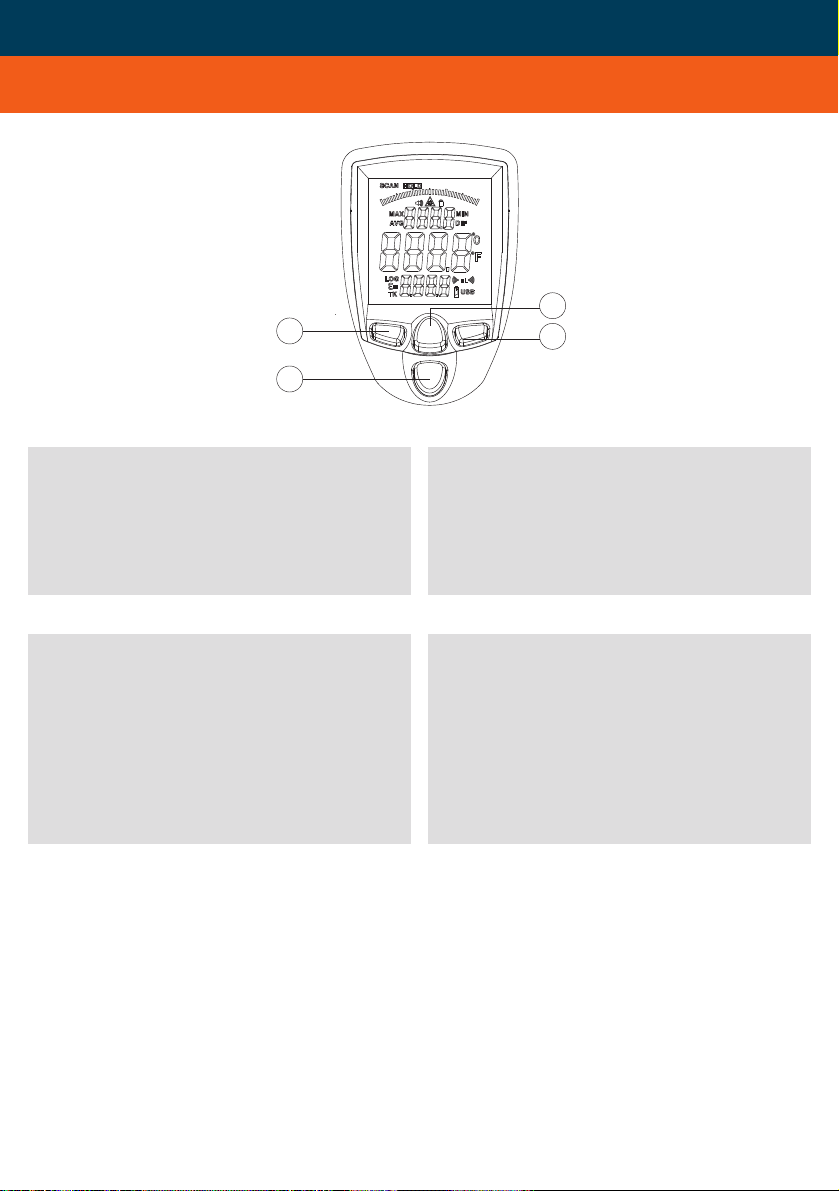

KEYPAD
1) ON/OFF display illumination and laser
2) UP (for EMS, HAL, LAL)
3) DOWN (for EMS, HAL, LAL)
4) MODE (program selection)
TASTATURA
1) Pornire/Oprire display luminat si laser
2) SUS (pentru EMS, HAL, LAL)
3) JOS ( pentru EMS, HAL, LAL)
4) MODE (Selectie program)
Atunci când indicatorul pentru starea bateriei aratã
ca puterea bateriei este scãzuta opriþi instrumentului
þi deschideþi capacul bateriei prin apãsarea
butonului mic asupramânerului.
Scoateþi bateria veche þi înlocuiþi cu una nouã.
Aveþi grijãpentru coretia polaritatii.
Puneti la loc capacul.

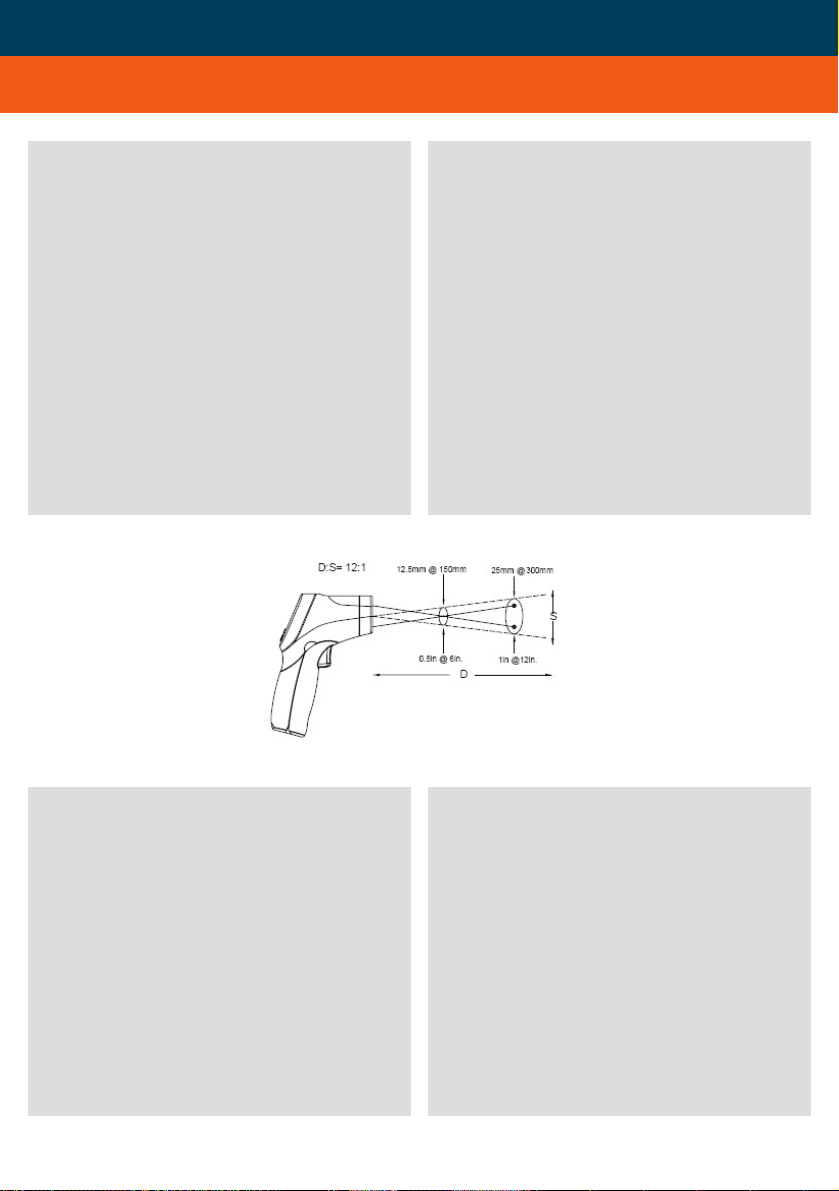

BEFORE STARTING MEASUREMENTS
Distance (D) : Spot Size (S)
The distance:spot ratio is important for evalu-
ation of the area measured. The larger the dis-
distance from the object the larger the area
measured. Switch on the laser pointer for in-
creasing target accuracy.
Note:
The target must be larger than the instrument’s
spot size. The smaller the target the shorter the
distance should be.
ÎNAINTE PORNIREA MÃSURÃTORILOR
Distanta (D) :Spot (S)
Nota:
8
EMISIVITATE: EMISSIVITY
The emissivity is a term used to describe the
energy-emitting characteristics of a material.
Most (90 % of typical applications) organic
materials and painted or oxidized surfaces have
an emissivity of 0,95 (pre-set in the unit). Inac-
curate reading will result from measuring shiny
or polished metal surfaces. To compensate,
cover the surface to be measured with masking
tape.
The setting of the appropriate emissivity for
the object to be measured will increase the
accuracy of the measuring result.
Distanþa: raportul de la faþa loculuieste importantã
pentru evaluarea zonei mãsurate.
Mai mare distanþãde obiect inseamna mai mare
zonãmãsuratã.
Porniþi indicatorul cu laser pentru precizie marime
obiectiv.
Þintãtrebuie sãfie mai mare decât cea a
instrumentului respectiv, dimensiunea spotului.
Tintele mai mici trebuie sa fie masurate mai
aproape.
Emisivitatea este un termen folosit pentru a
descrie energia emisa caracteristica a unui
material. Cele mai multe (90% a aplicaþii tipice)
ecologice materialelor si suprafetelor vopsite sau
oxidate au o emisie a 0,95 (presetat în aparat).
Citirile inexacte vor rezulta din suprafete lucioase
de mãsurare sau suprafeþe metalice lustruite.
Pentru a compensa, acoperãsuprafaþa care
urmeazãsãfie mãsuratãcu bandãmascare.
Stabilirea emisivitatii corespunzãtoare pentru
obiectul care urmeazãsãfie mãsurat va creþte
acurateþea rezultatului de mãsurare.

9
MATERIAL EMISSIVITY
Asphalt 0,90 – 0,98
Brick 0,93 – 0,96
Cement 0,96
Ceramic 0,90 – 0,94
Charcoal 0,96
Chromium ox. 0,81
Cloth (black) 0,98
Concrete 0,94
Copper ox. 0,78
Earth 0,92 – 0,96
Glass 0,90 – 0,94
Human skin 0,98
Iron ox. 0,78 – 0,82
Lacquer 0,80 – 0,95
Lacquer 0,97 (non-shiny)
Lather 0,75 – 0,80
Marble 0,94
Mortar 0,89 – 0,91
Paper 0,70 – 0,94
Plaster 0,80 – 0,90
Plastic 0,85 – 0,95
Rubber (black) 0,94
Sand 0,90
Textiles 0,90
Timber 0,90
Snow 0,83
Water 0,92 – 0,96
MATERIAL EMISIVITATE
Asfalt
0,90 – 0,98
Caramida 0,93 – 0,96
Ciment 0,96
Ceramice 0,90 – 0,94
cãrbune 0,96
Crom 0,81
Stofe (negru) 0,98
beton 0,94
Cupru 0,78
pãmânt 0,92 – 0,96
Sticla 0,90 – 0,94
piele umanã
0,98
Fier 0,78 – 0,82
Lac 0,80 – 0,95
Lac 0,97 (nelucioase)
Piele 0,75 – 0,80
Marmura 0,94
Mortar 0,89 – 0,91
Hartie 0,70 – 0,94
tencuialã0,80 – 0,90
Plastic 0,85 – 0,95
Cauciuc (negru) 0,94
nisip 0,90
Textile 0,90
cherestea 0,90
Zapada 0,83
Apa 0,92 – 0,96

10
Masurari:
Nota:
Measurements
Aim at the target to be measured and pull and
hold the trigger. By pulling the trigger the in-
strument automatically switches on. The dual
laser spots will show the measuring target (if
laser is switched on).
The temperature measured will be displayed;
during measurement process SCAN will be dis-
played. When trigger is released the tempera-
ture measured will be displayed for another 7
sec.; HOLD will be displayed. If the trigger is
not used for 7 sec. the instrument will automa-
tically switch off.
If the measuring range is exceeded -> „---“
will be displayed.
Note:
Have the instrument adapted to the ambient
temperature if it is taken to a new locaton.
If extended measurements of high tempera-
tures are carried out the measuring distance
should be longer as high temperatures will heat
up the instrument and lead to inaccurate results.
FUNCTII (MIN / MAX / DIF / AVG / LOG)
Descriere functii
MIN
MAX
FUNCTIONS (MIN / MAX / DIF / AVG / LOG)
Switch on instrument by pulling the trigger
and press MODE until one of the symbols
MAX, MIN, DIF, AVG appears in the display.
Select function requested with buttons UP
and DOWN and confirm by pulling the trigger.
Alternatively press MODE to go to next func-
tion.
Description of functions
MIN
The lowest value measured during measure-
ment is displayed (small figure on top).
MAX
The highest value measured during measure-
ment is displayed (small figure on top).
Vizati tinta care urmeazãsãfie mãsuratãþi trageþi
þi þineþi pe trãgaci.
Apasand pe tragaci, instrumentului porneþte
automat.
Doua spoturi cu laser vor arãta tinta de masurare
(dacãLaserul este pornit).
Temperatura mãsuratãva fi afiþatã; în timpul
procesul de mãsurare SCAN vor fi afisate
Atunci când tragaciul nu mai este actionat,
temperatura mãsuratãva fi afiþatãpentru inca 7
sec;. HOLD va fi afisata.
Daca declansatorul nu este utilizat pentru 7 sec.
instrumentul se va opri automat.
În cazul în care domeniul de mãsurare este depãþit
-> "---" va fi afisat.
Adaptati instrumentul la mediul ambiant în cazul în
care temperatura este luatãîntr-o locaþie nouã.
Dacãmãsurãtorile extins de temperaturi ridicate
sunt efectuate, distanþa de mãsurare trebuie sãfie
mai mare la temperaturi ridicate putand duce la
rezultate inexacte.
Porniþi instrumentului prin tragerea pe tragaci, þi
apãsaþi MODE pânãcând unul dintre simbolurile
MAX, MIN, DIF, AVG apare pe ecran.
Selectati functia ceruta cu butoanele UP þi
confirmaþi DOWN þi trãgând pe tragaci .
Alternativ, apãsaþi MODE pentru a merge la
functia urmatoare.
Cea mai micãvaloare mãsuratãîn timpul
mãsurãrii se afiþeazã(figura micãpe partea de
sus).
Cea mai mare valoare mãsuratãeste afiþatãîn
timpul mãsurãrii (figura micãpe partea de sus).
