GEZE TS 5000 E BG User manual

GEZE
TS 5000 E BG
DE Gleitschiene mit elektrischer
Feststellung für Bandgegenseite
GB Guide rail with electrical hold-
open device for push side
FR Bras à coulisse avec arrêt
électrique pour montage côté
opposé aux paumelles
122393-02

TS 5000 E BG
DE 2
Zu diesem Dokument
1 Zu diesem Dokument
Diese Anleitung beschreibt die Montage und den Anschluss sowie die Inbetriebnahme der GEZE TS 5000 E BG
Gleitschiene.
1.1 Produktbeschreibung
Diese Gleitschiene ist für die Montage an einügeligen Feuer- und Rauchschutztüren zugelassen. Die Anlage
enthält eine elektrische Feststellung für den Türügel. Bei Stromunterbrechung löst die elektrische Feststellung
aus und die Tür schließt selbsttätig.
1.2 Weitere Dokumente
Im Lieferumfang der Komponenten sind jeweils weitere Unterlagen zur Montage bzw. zum Anschluss der Anlage
enthalten. Bitte diese zu beachten.
2 Symbole und Darstellungsmittel
Warnhinweise
In dieser Anleitung werden Warnhinweise verwendet, um Sie vor Sach- und Personenschäden zu warnen.
XLesen und beachten Sie diese Warnhinweise immer.
XBefolgen Sie alle Maßnahmen, die mit dem Warnsymbol und Warnwort gekennzeichnet sind.
Warnsymbol Warnwort Bedeutung
GEFAHR Gefahren für Personen.
Nichtbeachtung führt zu Tod oder schweren Verletzungen.
– VORSICHT Informationen zur Vermeidung von Sachschäden, zum Verständnis oder zum Optimie-
ren der Arbeitsabläufe.
Weitere Symbole und Darstellungsmittel
Um die korrekte Bedienung zu verdeutlichen, sind wichtige Informationen und technische Hinweise besonders
herausgestellt.
Symbol Bedeutung
bedeutet „Wichtiger Hinweis“
bedeutet „Zusätzliche Information“
XSymbol für eine Handlung: Hier müssen Sie etwas tun.
XHalten Sie bei mehreren Handlungsschritten die Reihenfolge ein.
3 Produkthaftung
Gemäß der im Produkthaftungsgesetz denierten Haftung des Herstellers für seine Produkte sind die in dieser
Broschüre enthaltenen Informationen zu beachten. Die Nichtbeachtung entbindet den Hersteller von seiner
Haftungspicht.
4 Sicherheitshinweise
àMontage, Inbetriebnahme und Reparaturen sind durch einen Fachbetrieb auszuführen.
àNur GEZE Originalteile für Reparaturarbeiten verwenden.
àEigenmächtige Veränderungen an der Anlage schließen eine Haftung von GEZE für daraus resultierende
Schäden aus.
àBei Anwendung an Feuer- und Rauchschutzabschlüssen sind die länderspezischen Vorschriften zu beachten.
àFür den elektrischen Anschluss und die Inbetriebnahme das Dokument „Anleitung zur Montage, Inbetrieb-
nahme, Bedienung und Wartung der GEZE Feststellanlage FA GC“ beachten.

TS 5000 E BG
DE 3
Lieferumfang
5 Lieferumfang
Abb.: 5.1
1 Gleitschiene
2 Gleithebel
3 Gleitstein
4 Endkappe
5 Blende
6 Elektrische-Feststellung
Schrauben, Anschlagschablone und
Zubehörbeutel (ohne Abbildung)
6 Montage, Befestigung

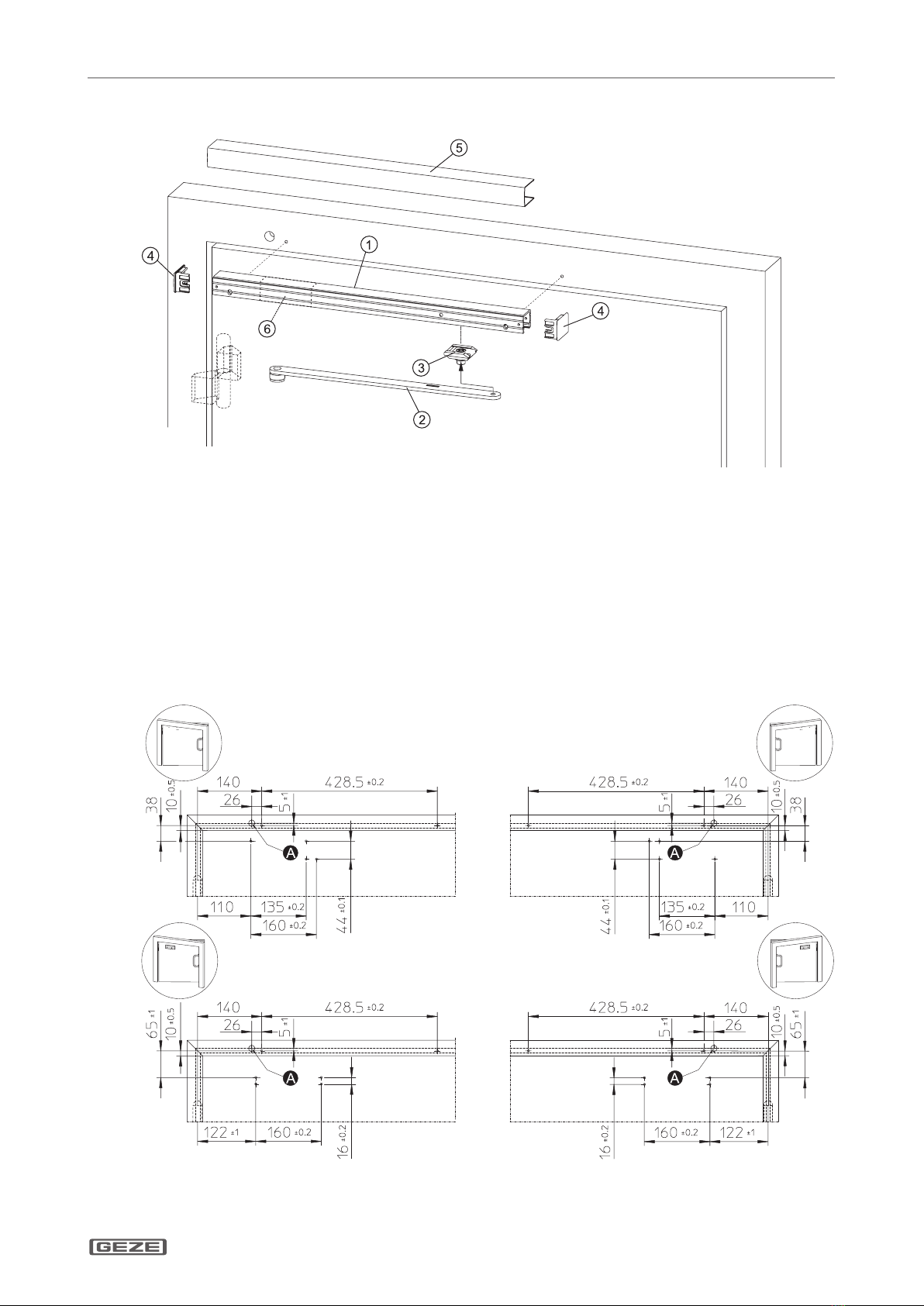

6.1 Bohrbild
TS 5000 mit E BG-Gleitschiene für Direktbefestigung oder Befestigung mit Montageplatte für die Bandgegenseite.
Abb.: 6.1.1
A Ø 15 mm, Stromzuführung (24 V DC)

TS 5000 E BG
DE 4
Montage, Befestigung
XBefestigungslöcher für Schließer und Gleitschiene nach Anschlagschablone anzeichnen/bohren, ggf. Gewinde
M5 schneiden.
XZusätzliche Bohrung Ø 15mm (A) für Stromzuführung 24V DC anbringen.
Für den Fall, dass dieses Produkt in einer Feststellanlage zum Einsatz kommt beachten Sie bitte auch das Doku-
ment„Anleitung zur Montage, Inbetriebnahme, Bedienung und Wartung der GEZE Feststellanlage FA GC“.

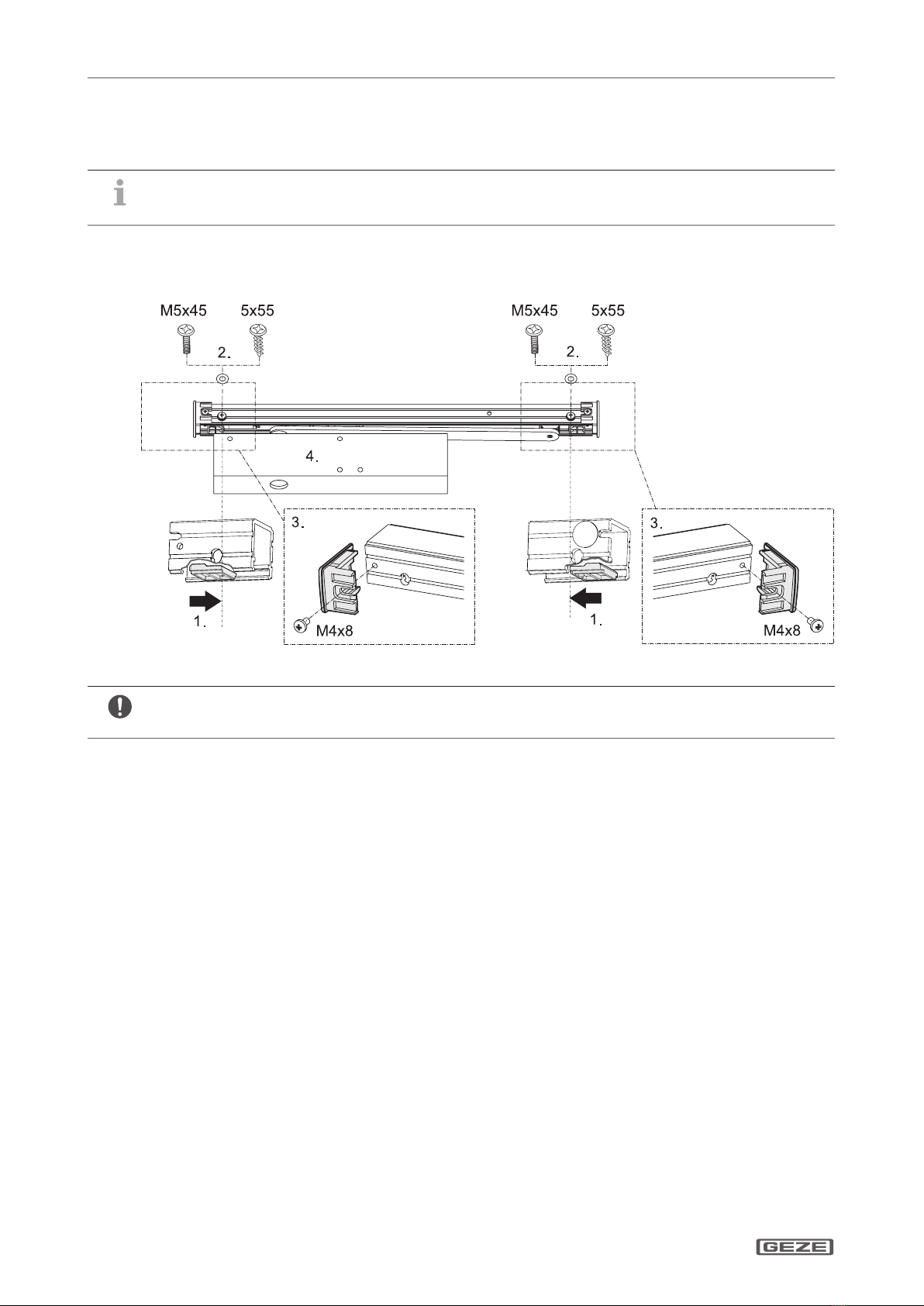

6.2 Gleitschiene und Endkappen montieren
Abb.: 6.2.1
Der Kabelanschluss muss zur Bandseite zeigen
XDistanzstücke an der jeweiligen Gleitschienenbohrung ausrichten (1.).
XGleitschiene befestigen (Anzugsmoment 2 Nm) (2.).
XEndkappen ausrichten und anschrauben (3.).
XTürschließer nach Anleitung befestigen (4.).
Alle Schraubmomente sind ggf. bauseitig anzupassen.

TS 5000 E BG
DE 5
Montage, Befestigung

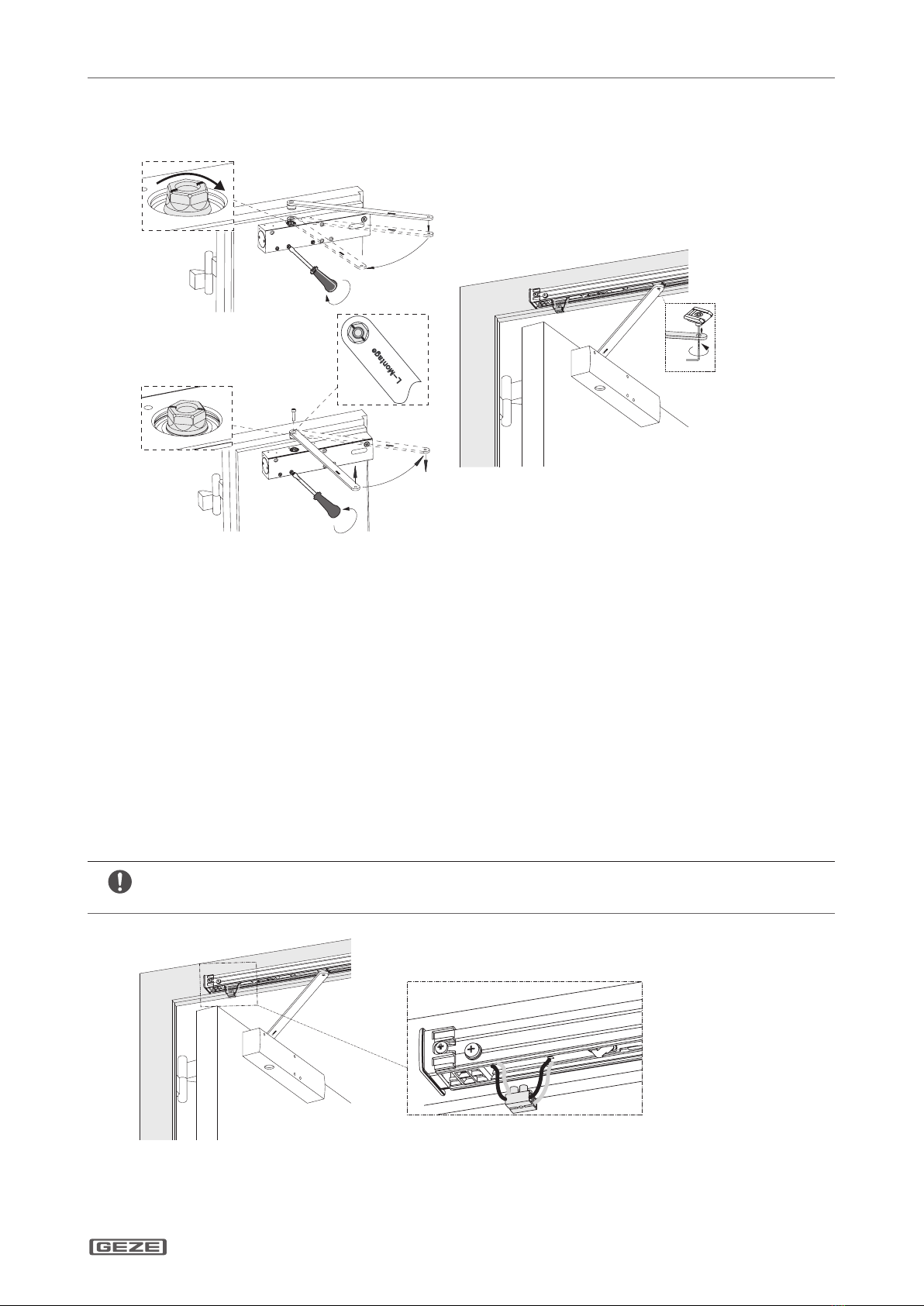

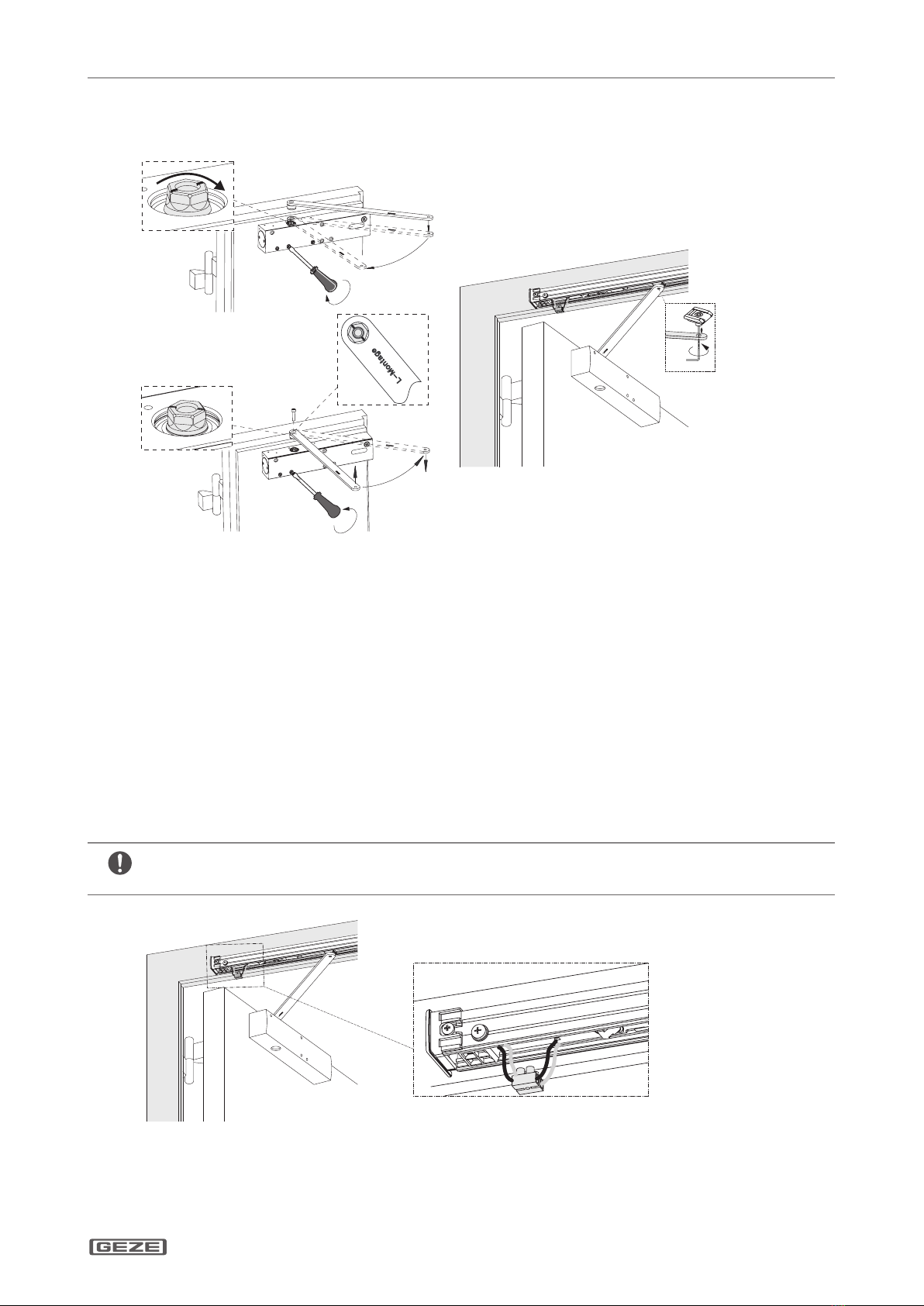

6.3 Gleithebel montieren und mit Gleitstein verbinden
4.
6.
8.
5.
5.
2.
3. 45°
1.
7.
SW 3
Abb.: 6.3.1
XSchließzeitventil schließen (1.).
XGleithebel aufsetzen (2.).
XGleithebel ca. 45° drehen um die Kerbe zu positionieren (3.).
XGleithebel wieder abnehmen (4.).
Nun kann der Gleithebel passend zur Kerbe aufgesetzt werden.
XGleithebel mit Kerbe ausrichten und aufsetzen (5.).
XGleithebel anschrauben (Anzugsmoment 14 Nm) (6.).
XGleithebel mit Gleitstein verbinden (Anzugsmoment: 5 Nm) (7.).
XSchließzeitventil wieder önen (8.).
6.4 24 V Anschluss
XKabel 24V an Lüsterklemme anklemmen. Elektrische Feststellung ist bestromt.
Rot = ”+” (Klemme 1)
Weiß = ”-” (Klemme 2)
Abb.: 6.4.1

TS 5000 E BG
DE 6
Montage, Befestigung

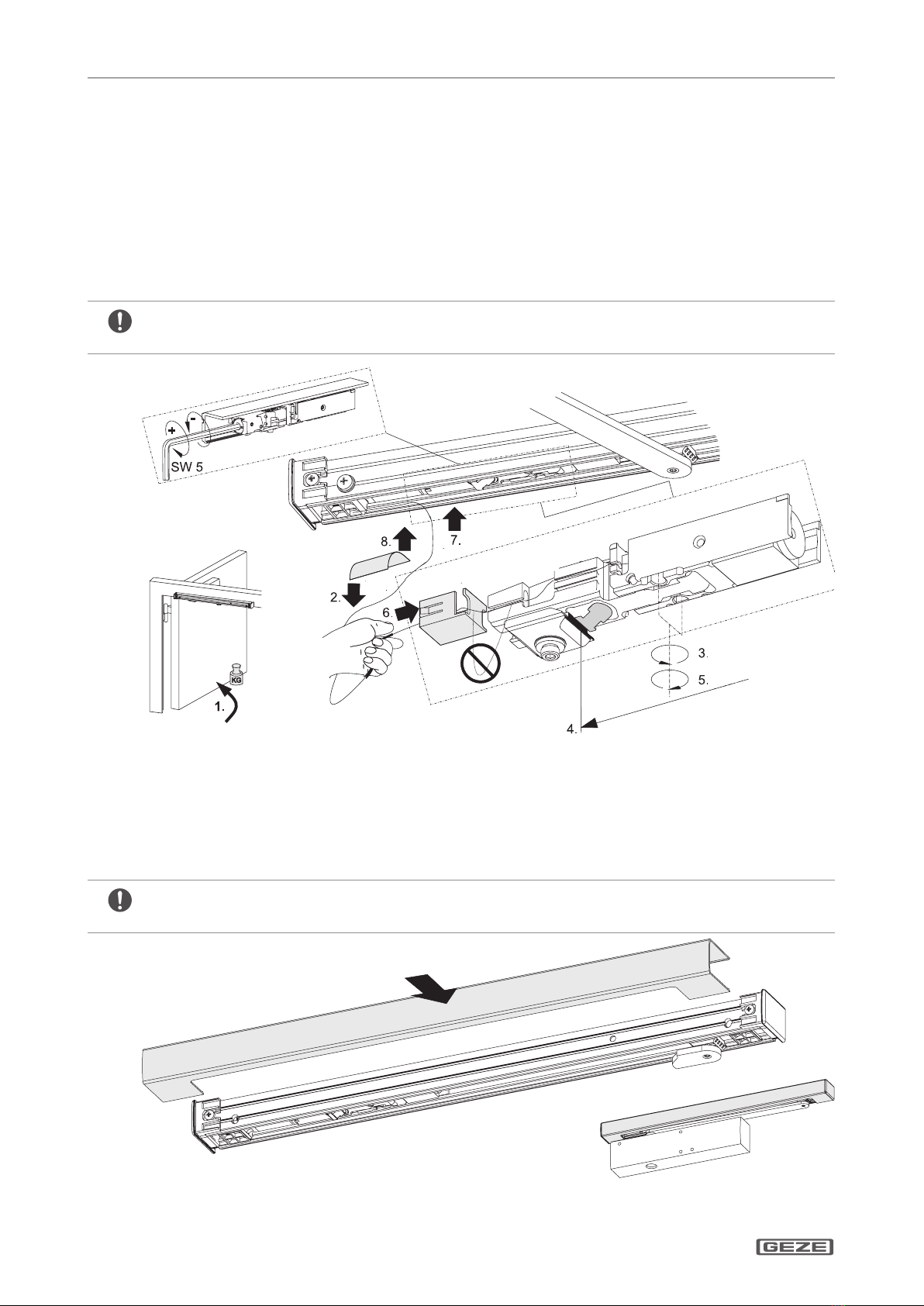

6.5 Einstellen der elektrischen Feststellung
XTürügel auf den gewünschten Feststellwinkel önen und festsetzen (1.).
XKabelschutzfolien aus der Gleitschiene entfernen (2.).
XKlemmschrauben der
elektrischen Feststellung lösen (3.).
XElektrische
Feststellung verschieben, bis Rastkeil am Gleitstein anliegt (4.).
XElektrische
Feststellung festschrauben (5.).
XZur Vermeidung von Schlaufen, Kabel straen und Kabelschutz direkt am Ende der elektrischen Feststellung
anlegen (6.).
XLoses Kabel im Kabelschutz und freien Bereich verstauen (7.).
XSichtbares Kabel mit der Kabelschutzfolie xieren (8.).
VORSICHT!
XFreigängigkeit der Wippe nach oben prüfen!
9.
Abb.: 6.5.1
Bei Bedarf kann die Haltekraft eingestellt werden (9.). Nach EN 1155 soll bei einer Tür mit 90°-Feststellung
das Ausrückmoment 40 Nm - 120 Nm betragen.
6.6 Blende montieren
XBlende aufklipsen.
VORSICHT!
XKabel nicht quetschen.
Abb.: 6.6.1

TS 5000 E BG
DE 7
Erstinbetriebnahme
7 Erstinbetriebnahme
7.1 Ersteinschaltung, Test
XTürügel önen und in die elektrische Feststellung einrasten.
XStromzufuhr unterbrechen.
àDer Türügel schließt sich.
7.2 Abnahmeprüfung (nur bei Einsatz in einer Feststellanlage)
Nach dem betriebsfertigen Einbau der Anlage ist am Verwendungsort deren einwandfreie Funktion und vor-
schriftsmäßige Installation durch eine Abnahmeprüfung festzustellen. Abnahmeprüfung durch autorisiertes
Fachpersonal siehe Dokument „Anleitung zur Montage, Inbetriebnahme, Bedienung und Wartung der GEZE
Feststellanlage FA GC“.
8 Wartung, Pege, Reparatur
Eine regelmäßige Wartung ist erforderlich. Für weitere Informationen beachten Sie bitte das Dokument „Anlei-
tung zur Montage, Inbetriebnahme, Bedienung und Wartung der GEZE Feststellanlage FA GC“.
9 Technische Daten
Technische Daten siehe Dokument „Anleitung zur Montage, Inbetriebnahme, Bedienung und Wartung der GEZE
Feststellanlage FA GC“.

TS 5000 E BG
GB 2
About this document
1 About this document
These instructions describe the installation and commissioning of the GEZE TS 5000 E BG guide rail.
1.1 Product description
This slide rail is approved for installation on single leaf re and smoke protection doors. The system includes an
electric hold-open device for the door leaf. In case of power interruption, the electric hold-open device is trigge-
red and the door closes automatically.
1.2 Related documents
Additional documents for the installation and connection of the system are supplied with every component.
Please follow these instructions.
2 Key to symbols
Warning
In these instructions, warnings are used to warn against material damage and injuries.
XAlways read and observe these warnings.
XFollow all instructions marked with the warning symbol and the word WARNING.
Warning
symbol
Warning Meaning
DANGER Danger for people.
Non-observance can result in death or serious injuries.
– CAUTION Information to prevent damage to property and to understand and optimise workow
Further symbols used in these instructions
Important information and technical notes are emphasised to illustrate the correct operation.
Symbol Meaning
means “Important note“
means “Additional information”
XSymbol for a user action. Here you have to take an action.
XObserve the sequence if there are several action steps.
3 Product liability
According to the denition of manufacturer‘s liability for his products in the Product Liability Act, the informati-
on contained in this brochure are to be followed. Ignoring this information absolves the manufacturer from his
liability.
4 Safety instructions
àInstallation, commissioning and repairs must be performed by a specialist.
àUse only GEZE original parts for repair work.
àUnauthorised modications of the system excludes GEZE from the liability for any resulting damage.
àWhen used in re and smoke barriers, all local regulations should be observed.
àPlease observe the document “Instructions for Installation, Commissioning, Operation and Maintenance of the
GEZE Hold-Open Device FA GC“.

TS 5000 E BG
GB 3
Scope of delivery
5 Scope of delivery
Fig.: 5.1
1 Guide rail
2 Sliding lever
3 Sliding block
4 End cap
5 Cover panel
6 Electrical hold-open device
Screws, Fitting template and
accessories bag (without illustration)
6 Mounting and securing
6.1 Drilling template
TS 5000 with E BG guide rail for direct xing or xing with a mounting plate for push side.
Fig.: 6.1.1
A Bore Ø 15 mm, Power supply (24 V DC)

TS 5000 E BG
GB 4
Mounting and securing
XMark out and drill xing holes for door closer and guide rail using tting template or cut M5 thread
if necessary.
XDrill additional hole (A) for 24V DC power supply.
In case this product is in use with an hold-open device, please observe the document “Instructions for
Installation, Commissioning, Operation and Maintenance of the GEZE Hold-Open Device FA GC” as well.
6.2 Mount guide rail and end caps
Fig.: 6.2.1
The cable connection must point to the pull side
XAlign spacers on guide rail (1.).
XFix guide rail in place (tightening torque: 2 Nm) (2.).
XAlign end caps and screw it on (3.).
XMount door closer according to instructions (4.).
All screwing torques are to be adjusted on site, if necessary.

TS 5000 E BG
GB 5
Mounting and securing
6.3 Mount sliding lever and connect with sliding block
4.
6.
8.
5.
5.
2.
3. 45°
1.
7.
SW 3
Fig.: 6.3.1
XClose closing-time valve (1.).
XSet sliding lever in place (2.).
XTurn sliding lever about 45° to position the notch (3.).
XRemove sliding lever (4.).
Now the sliding lever can be appropriately attached to the notch.
XAlign and t sliding lever with notch (5.).
XFix sliding lever (tightening torque 14 Nm) (6.).
XConnect sliding lever to sliding block (tightening torque 5 Nm) (7.).
XOpen closing-time valve again (8.).
6.4 24V connection
XConnect 24 V cable to lustre terminal. Electrical hold-open device is powered.
red = ”+”(terminal 1)
white = ”-” (terminal 2)
Fig.: 6.4.1

TS 5000 E BG
GB 6
Mounting and securing

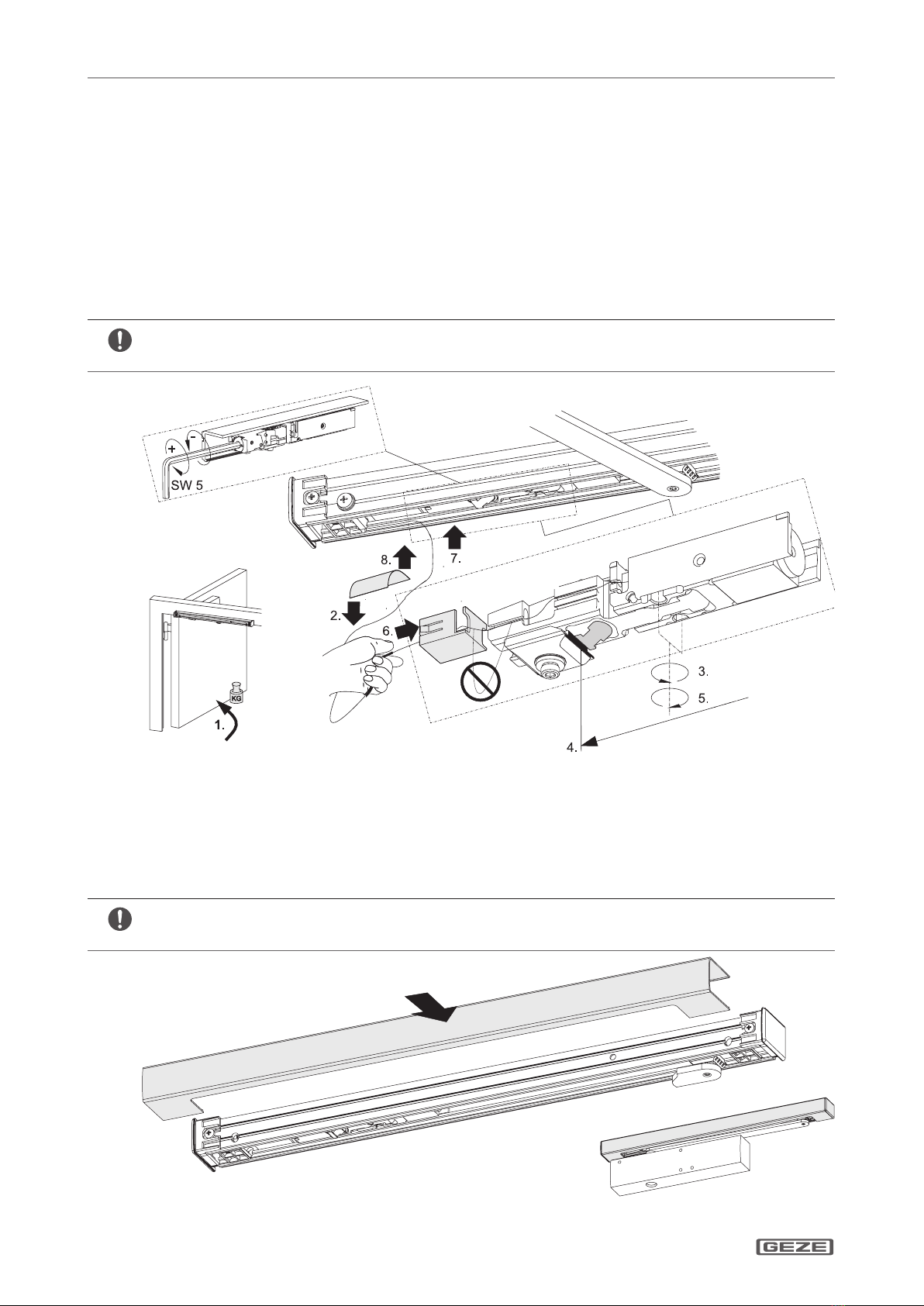

6.5 Adjusting electrical hold-open device
XOpen door leaf to desired hold-open angle and x it there (1.).
XRemove cable protection foils from guide rail (2.).
XLoosen clamping screws of electrical hold-open device (3.).
XMove electrical hold-open device until catch contacts sliding block
(4.).
XScrew down electrical hold-open device securely
(5.).
XTo prevent loops from forming, tighten cable and fasten cable protection at hold-open device end (6.).
XStore cable in cable protection and in upper cable chamber behind electrical hold-open device (7.).
XSecure stored cable with cable protection foil (8.).
CAUTION!
XCheck free upward movement of the rocker!
9.
Fig.: 6.5.1
If necessary, the holding force can be adjusted (9.). According to EN 1155, the release torque should
amount to 40 Nm - 120 Nm for a door with 90° hold- open angle.
6.6 Mounting cover panel
XClip on cover panel.
CAUTION!
XDo not pinch cable.
Fig.: 6.6.1

TS 5000 E BG
GB 7
Initial operation
7 Initial operation
7.1 First Operation and Function Test
XOpen door leaf and engage in electrical hold-open device.
XDisconnect power supply.
àThe door leave closes.
7.2 Testing for acceptance (only when used with a hold-open device)
An acceptance test must be carried out in order to ascertain the correct function and installation according to
the regulations once the installation has been completed on site. Acceptance test to be performed by authorised
personnel; see document “Instructions for Installation, Commissioning, Operation and Maintenance of the GEZE
Hold-Open Device FA GC”.
8 Maintenance, servicing, repairs
Regular maintenance is required. For more information on this, please observe the document “Instructions for
Installation, Commissioning, Operation and Maintenance of the GEZE Hold-Open Device FA GC”.
9 Specications
For technical data refer to document “Instructions for Installation, Commissioning, Operation and Maintenance
of the GEZE Hold-Open Device FA GC”.

TS 5000 E BG
FR 2
Concernant le présent document
1 Concernant le présent document
Le présent manuel décrit le montage et la mise en service ainsi que le raccordement du bras à coulisse GEZE TS
5000 E BG.
1.1 Description du produit
Cette glissière est homologuée pour être montée sur des portes anti-feu et anti-fumée à vantail unique.
L‘installation comprend un dispositif de blocage électrique pour le vantail. En cas d‘interruption de courant, le
dispositif de blocage électrique se déclenche et la porte se verrouille automatiquement.
1.2 Autres documents
L‘emballage contenant les composants comporte d‘autres documents pour le montage ou le branchement de
l‘installation. Il convient de les respecter.
2 Symboles et moyens de représentation
Mises en garde
Ce manuel contient des mises en garde pour vous protéger des dommages personnels et matériels.
XLisez et observez toujours ces mises en garde.
XObservez toutes les mesures identiées par le symbole et le mot de mise en garde.
Symbole de
mise en garde
Mot de mise
en garde
Signication
DANGER Dangers pour les personnes.
Le non respect peut entraîner la mort ou des blessures graves.
– ATTENTION Informations destinées à éviter les dommages matériels, à une meilleure compréhensi-
on ou à l‘optimisation des processus de travail.
Autres symboles et moyens de représentation
Pour illustrer l‘utilisation correcte, les informations et consignes techniques importantes sont présentées de sorte
à attirer l‘attention.
Symbole Signication
signie «Remarque importante»
signie «Information complémentaire»
XSymbole pour une action : ici vous êtes invité à exécuter une action.
XLors de plusieurs étapes d‘action, respectez l‘ordre prescrit.
3 Responsabilité du produit
Conformément à la responsabilité du fabricant pour ses produits dénie dans la loi sur la responsabilité civile des
produits, les informations contenues dans la présente brochure doivent être respectées. Le non-respect délie le
fabricant de son obligation de responsabilité.
4 Consignes de sécurité
àLe montage, la mise en service et les réparations doivent être eectués par une entreprise spécialisée.
àUtiliser uniquement des pièces GEZE d‘origine pour les travaux de réparation.
àToute modication du propre chef eectuée sur l‘installation exclut la responsabilité de GEZE pour les dom-
mages en résultant.
àIl convient de respecter les dispositions nationales en vigueur en cas d‘utilisation sur des portes anti-feu et
anti-fumée.
àPour le raccordement électrique et la mise en service, observer les indications gurant dans le document
« Instructions de montage, mise en service, utilisation et maintenance de l’installation de blocage GEZE FA GC ».

TS 5000 E BG
FR 3
Contenu de la livraison
5 Contenu de la livraison
Fig.: 5.1
1 Bras à coulisse
2 Levier coulissant
3 Coulisseau
4 Capuchon
5 Cache
6 Arrêt électrique
Vis de xation, gabarit de butée et
sachet d‘accessoires (sans illustration)
6 Montage, xation
6.1 Gabarit de perçage
TS 5000 avec bras à coulisse E BG pour xation directe ou xation avec plaque de montage.
Fig.: 6.1.1
A Ø 15 mm, Alimentation en courant (24 V DC)

TS 5000 E BG
FR 4
Montage, xation
XRepérer/percer les trous de xation pour le ferme-porte et le bras à coulisse en suivant le gabarit de montage,
couper le let M5 si nécessaire.
XRéaliser le perçage supplémentaire (A) pour l‘alimentation électrique de 24V DC.
En cas d’utilisation dans un dispositif de blocage, veuillez observer les indications gurant dans le document
« Instructions de montage, mise en service, utilisation et maintenance de l’installation de blocage GEZE FA GC ».
6.2 Monter les bras à coulisse et les capuchons
Fig.: 6.2.1
Le raccord de câble doit être orienté vers le côté bande
XAligner les pièces intercalaires sur le bras à coulisse (1.).
XFixer le bras à coulisse (couple de serrage 2 Nm) (2.).
XAligner les capouchons et le visser (3.).
XFixer le ferme-porte selon la notice (4.).
Tous les couples de serrage doivent être adaptés sur site.

TS 5000 E BG
FR 5
Montage, xation
6.3 Relier le levier coulisseau au coulisseau
4.
6.
8.
5.
5.
2.
3. 45°
1.
7.
SW 3
Fig.: 6.3.1
XVisser à fond (sans forcer) la vis de réglage de la vitesse de fermeture (1.).
XPlacer le levier coulissant (2.).
XTourner le levier coulissant d’environ 45° an de positionner l’encoche (3.).
XEnlever à nouveau le levier coulissant (4.).
Le levier coulissant peut maintenant être mis en place en alignement avec l’encoche.
XAligner le levier coulissant avec l’encoche et le placer (5.).
XVisser le levier coulissant (6.) (couple de serrage: 14 Nm).
XRelier le levier coulissant au coulisseau (7.) (couple de serrage: 5 Nm).
XDévisser la vis de réglage de vitesse de fermeture (8.).
6.4 Alimentation 24 V
XFixer le câble 24 V au domino. L´arrêt électrique est sous tension.
Rouge = ”+” (borne 1)
Blanc = ”-” (borne 2)
Fig.: 6.4.1

TS 5000 E BG
FR 6
Montage, xation
6.5 Réglage le arrêt électrique
XOuvrir le battant de porte à l‘angle d‘arrêt souhaité et le bloquer (1.).
XEnlever les lms protecteurs de câbles du bras à coulisse (2.).
XDesserrer les vis de serrage de l‘arrêt électrique (3.).
XDéplacer l‘arrêt électrique jusqu‘à ce que le coin de verrouillage repose contre le coulisseau
(4.).
XVisser l‘arrêt électrique
(5.).
XAn d‘éviter les boucles, tendre le câble et le placer le câble dans la protection à l‘extrémité de l‘arrêt (6.).
XRanger les câbles détachés dans la gaine de câbles et libres (7.).
XFixer le câble visible avec le lm de protection de câble (8.).
ATTENTION!
XVérier le libre fonctionnement de la bascule vers le haut!
9.
Fig.: 6.5.1
La force de maintien peut être réglée selon besoin (9.). Selon EN 1155, le couple de débrayage d‘une porte avec
un blocage à 90° doit être de 40 Nm - 120 Nm.
6.6 Monter le cache
XDésencliqueter le cache.
ATTENTION!
XNe pas écraser le câble.
Fig.: 6.6.1

TS 5000 E BG
FR 7
Première mise en service
7 Première mise en service
7.1 Première mise en service et essais fonctionnels
XOuvrir le battant et le verrouiller dans l‘arrêt électrique.
XCoupez la tension d‘alimentation.
àLe battant se ferme.
7.2 Contrôle de réception (uniquement en cas d’utilisation dans un dispositif de blocage)
Après avoir monté l’installation, pour qu’elle puisse être mise en service, il faut constater sur le lieu d’utilisation
par un essai de réception, son bon fonctionnement et son installation réglementaire. Contrôle de réception par
un technicien qualiés agréé, voir document « Instructions de montage, mise en service, utilisation et maintenance
de l’installation de blocage GEZE FA GC ».
8 Maintenance, entretien, réparation
Il faut procéder à une maintenance régulière. Pour de plus amples informations, veuillez observer les indications
gurant dans le document « Instructions de montage, mise en service, utilisation et maintenance de l’installation de
blocage GEZE FA GC ».
9 Charactéristiques techniques
Pour les spécications techniques voir le document « Instructions de montage, mise en service, utilisation et
maintenance de l’installation de blocage GEZE FA GC ».

Germany
GEZE Sonderkonstruktionen
GmbH
Planken 1
97944 Boxberg-Schweigern
Tel. [phone]
Fax [phone]
E-Mail: [e-mail]
GEZE GmbH
Niederlassung Süd-West
Tel. [phone]
E-Mail: [e-mail]
GEZE GmbH
Niederlassung Süd-Ost
Tel. [phone]
E-Mail: [e-mail]
GEZE GmbH
Niederlassung Ost
Tel. [phone]
E-Mail: [e-mail]
GEZE GmbH
Niederlassung Mitte/Luxemburg
Tel. [phone]
E-Mail: [e-mail]
GEZE GmbH
Niederlassung West
Tel. [phone]
E-Mail: [e-mail]
GEZE GmbH
Niederlassung Nord
Tel. [phone]
E-Mail: [e-mail]
GEZE Service GmbH
Tel. [phone]
E-Mail: [e-mail]
Austria
GEZE Austria
E-Mail: [e-mail]
www.geze.at
Baltic States
GEZE GmbH Baltic States oce
E-Mail: o[e-mail]
www.geze.com
Benelux
GEZE Benelux B.V.
E-Mail: [e-mail]
www.geze.be
www.geze.nl
Bulgaria
GEZE Bulgaria - Trade
E-Mail: o[e-mail]
www.geze.bg
China
GEZE Industries (Tianjin) Co., Ltd.
E-Mail: [e-mail]
www.geze.com.cn
GEZE Industries (Tianjin) Co., Ltd.
Branch Oce Shanghai
E-Mail: [e-mail]
www.geze.com.cn
GEZE Industries (Tianjin) Co., Ltd.
Branch Oce Guangzhou
E-Mail: [e-mail]
www.geze.com.cn
GEZE Industries (Tianjin) Co., Ltd.
Branch Oce Beijing
E-Mail: [e-mail]
www.geze.com.cn
France
GEZE France S.A.R.L.
E-Mail: [e-mail]
www.geze.fr
Hungary
GEZE Hungary Kft.
E-Mail: o[e-mail]
www.geze.hu
Iberia
GEZE Iberia S.R.L.
E-Mail: [e-mail]
www.geze.es
India
GEZE India Private Ltd.
E-Mail: o[e-mail]
www.geze.in
Italy
GEZE Italia S.r.l
E-Mail: [e-mail]
www.geze.it
GEZE Engineering Roma S.r.l
E-Mail: [e-mail]
www.geze.it
Poland
GEZE Polska Sp.z o.o.
E-Mail: [e-mail]
www.geze.pl
Romania
GEZE Romania S.R.L.
E-Mail: o[e-mail]
www.geze.ro
Russia
OOO GEZE RUS
E-Mail: o[e-mail]
www.geze.ru
Scandinavia – Sweden
GEZE Scandinavia AB
E-Mail: [e-mail]
www.geze.se
Scandinavia – Norway
GEZE Scandinavia AB avd. Norge
E-Mail: [e-mail]
www.geze.no
Scandinavia – Denmark
GEZE Danmark
E-Mail: [e-mail]
www.geze.dk
Singapore
GEZE (Asia Pacic) Pte, Ltd.
E-Mail: [e-mail]
www.geze.com
South Africa
GEZE Distributors (Pty) Ltd.
E-Mail: [e-mail]
www.geze.co.za
Switzerland
GEZE Schweiz AG
E-Mail: [e-mail]
www.geze.ch
Turkey
GEZE Kapı ve Pencere Sistemleri
E-Mail: oce-tur[email protected]
www.geze.com
Ukraine
LLC GEZE Ukraine
E-Mail: o[e-mail]
www.geze.ua
United Arab Emirates/GCC
GEZE Middle East
E-Mail: [e-mail]
www.geze.ae
United Kingdom
GEZE UK Ltd.
E-Mail: [e-mail]
www.geze.com
GEZE GmbH
Reinhold-Vöster-Straße 21–29
71229 Leonberg
Germany
Tel.: [phone]
Fax.: [phone]
www.geze.com
