GEZE TS 5000 User instructions

79988-02
GEZE Türschließer
GEZE door closer
TS 5000, TS 4000,
TS 3000 V, TS 2000 V,
TS 2000 NV, TS 1500
DE Einstellempfehlungen
GB Recommended settings
Schieber entfernen
u/ remove slide plate Schieber aufklipsen u/ clip on slide plate einstellen u/ adjust





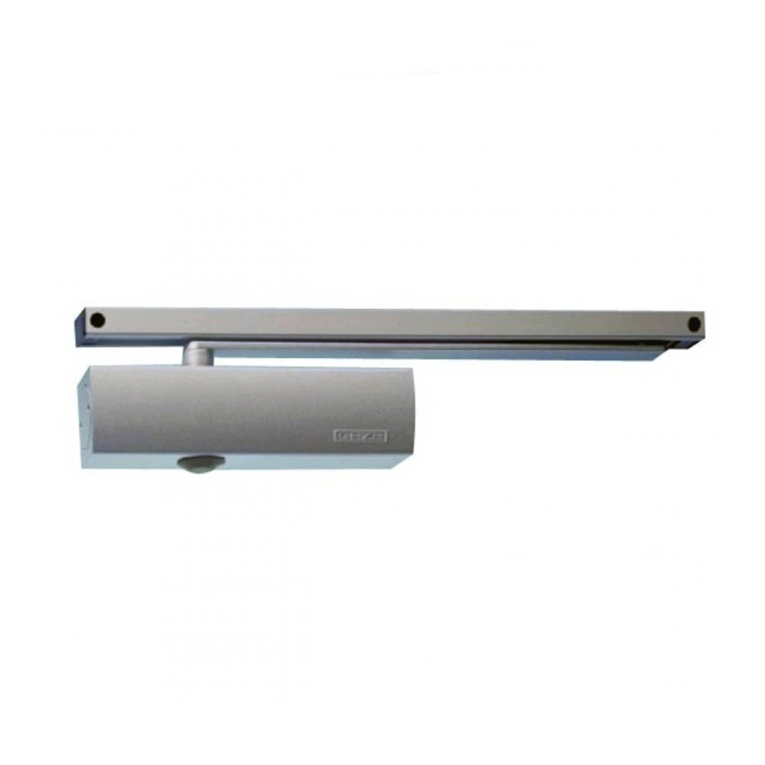

GEZE TS 5000

Anzeige Türschließergröße
closer size
Flügelbreite [mm]
leaf width [mm]
2 bis 850 / till 850
3 850 - 950
4 950 - 1100
5 1100 - 1250
6 1250 - 1400
1 Türschließergröße / closer size
2 Schließgeschwindigkeit / closing speed
3 Endschlag / latching action
4 Öffnungsdämpfung / back check
5 Schließverzögerung (nur bei TS 5000 S) /
delayed closing action (only for TS 5000 S)
Leichtgängige Tür muß vom Schließer
vollständig geschlossen werden!
Smooth-moving door must be completely closed
by the closer!
GEZE TS 4000

Anzeige Türschließergröße
closer size
Flügelbreite [mm]
leaf width [mm]
1 bis 750 / till 750
2 750 - 850
3 850 - 950
4 950 - 1100
5 1100 - 1250
6 1250 - 1400
1 Türschließergröße / closer size
2 Schließgeschwindigkeit / closing speed
3 Endschlag (nur bei TS 4000 S) /
latching action (only for TS 4000 S)
4 Öffnungsdämpfung / back check
5 Schließverzögerung (nur bei TS 4000 S) /
delayed closing action (only for TS 4000 S)
Leichtgängige Tür muß vom Schließer
vollständig geschlossen werden!
Smooth-moving door must be completely closed
by the closer!
Einstellung Endschlag
latching action setting
mit Endschlag
with latching action
ohne Endschlag
without latching action

GEZE GmbH
P.O.Box 1363
71229 Leonberg
Germany
Tel.: [phone]
Fax: [phone]
www.geze.com 79988-01
GEZE TS 3000 V

Einstellung Türschließergröße
closer size setting
Flügelbreite [mm]
leaf width [mm]
Anschlag - / limit stop - bis 750 / till 750
2,5 Umdrehungen / 2,5 turns 750 - 850
5 Umdrehungen / 5 turns 850 - 950
Anschlag + / limit stop + 950 - 1100
Leichtgängige Tür muß vom Schließer
vollständig geschlossen werden!
Smooth-moving door must be completely closed
by the closer!
1 Türschließergröße / closer size
2 Schließgeschwindigkeit / closing speed
3 Endschlag / latching action
4 Öffnungsdämpfung (nur bei TS 3000 VBC) /
back check (only for TS 3000 VBC)
GEZE TS 2000 V

Einstellung Türschließergröße
closer size setting
Flügelbreite [mm]
leaf width [mm]

Größe 2 / size 2 750 - 850

Größe 4 / size 4 850 - 1100

Größe 5 / size 5 1100 - 1250
Leichtgängige Tür muß vom Schließer
vollständig geschlossen werden!
Smooth-moving door must be completely closed
by the closer!
Einstellung Türschließergröße über
versetzte Montage / closer size setting
via staggered mounting
1Schließgeschwindigkeit / closing speed
2 Endschlag (nur bei TS 2000 VBC ansonsten
über Gestänge) / latching action (only for
TS 2000 VBC otherwise via link arm)
Einstellung Endschlag
latching action setting
mit Endschlag
with latching action
ohne Endschlag
without latching action
GEZE TS 2000 NV

Einstellung Türschließergröße
closer size setting
Flügelbreite [mm]
leaf width [mm]
Anschlag - / limit stop - bis 850 / till 850
4 Umdrehungen / 4 turns 850 - 950
Anschlag + / limit stop + bis 1100
Leichtgängige Tür muß vom Schließer
vollständig geschlossen werden!
Smooth-moving door must be completely closed
by the closer!
1 Türschließergröße / closer size
2 Schließgeschwindigkeit / closing speed
3 Endschlag / latching action
4 Öffnungsdämpfung (nur bei TS 2000 NV BC) /
back check (only for TS 2000 NV BC)
GEZE TS 1500


Einstellung Türschließergröße
closer size setting
Flügelbreite [mm]
leaf width [mm]


850 - 950


950 - 1100
Einstellung Türschließergröße über drehen
des Gestängeoberteils / closing size setting
by turning the upper part of the rod assembly
Leichtgängige Tür muß vom Schließer
vollständig geschlossen werden!
Smooth-moving door must be completely closed
by the closer!
1Schließgeschwindigkeit / closing speed
2Endschlag / latching action
