GXP1200 2-Line IP Phone
Quick Start Guide

The GXP1200 is not pre-congured to support or
carry emergency calls to any type of hospital, law
enforcement agency, medical care unit (“Emergency
Service(s)”) or any other kind of Emergency Service.
You must make additional arrangements to access
Emergency Services. It is Your responsibility to
purchase SIP-compliant Internet telephone service,
properly congure the GXP1200 to use that service,
and periodically test your conguration to conrm
that it works as You expect. If You do not do so, it is
Your responsibility to purchase traditional wireless
or landline telephone services to access Emergency
Services.
GRANDSTREAM DOES NOT PROVIDE
CONNECTIONS TO EMERGENCY SERVICES VIA
THE GXP1200. NEITHER GRANDSTREAM NOR
ITS OFFICERS, EMPLOYEES OR AFFILIATES MAY
BE HELD LIABLE FOR ANY CLAIM, DAMAGE, OR
LOSS, AND YOU HEREBY WAIVE ANY AND ALL
SUCH CLAIMS OR CAUSES OF ACTION ARISING
FROM OR RELATING TO YOUR INABILITY TO USE
THE GXP1200 TO CONTACT EMERGENCY
SERVICES, AND YOUR FAILURE TO MAKE
ADDITIONAL ARRANGEMENTS TO ACCESS
EMERGENCY SERVICES IN ACCORDANCE WITH
THE IMMEDIATELY PRECEDING PARAGRAPH.
GXP1200 is a next generation entry-level SIP phone that features 2 line ap-
pearances, backlit graphic LCD, 3 XML programmable soft-key, and integrated
PoE. The GXP1200 delivers superior audio quality, comprehensive telephony
features, automated provisioning, security protection for privacy and broad
interoperability with most 3rd party SIP devices and leading SIP telephony
platforms. It is a very cost-effective choice for any business needing a feature
rich basic IP phone.
PACKAGE CONTENTS:
OVERVIEW
1 2
EN
PRECAUTIONS:
WARNING: Please DO NOT power cycle the GXP1200 when the LED
lights are ashing during system boot up or rmware upgrade. You may corrupt
rmware images and cause the unit to malfunction.
WARNING: Use only the power adapter included in the GXP1200 package.
Using an alternative non-qualied power adapter may possibly damage the unit.
1 X GXP1200 Main Case 1 X Handset
1 X Phone Cord1x Ethernet Cable 1 X Phone Stand
1 X 5V Power adapter
1 X Quick Install Guide 2 X Wall Mount Spacers

CONNECTING THE PHONE:
34
PHONE SETUP:
To setup the GXP1200, follow the steps below:
1. Connect the handset and main phone case with the phone cord.
2. Connect the LAN port of the phone to the RJ-45 socket of a hub/switch or a
router (LAN side of the router) using the Ethernet cable.
3. Connect the 5V DC output plug to the power jack on the phone; plug the power
adapterinto an electrical outlet.
4. The LCD will display provisioning or rmware upgrade information. Before
continuing, please wait for the date/time display to show up.
5. Using the phone embedded web server or keypad conguration menu, you
can further congure the phone using either a static IP or DHCP.

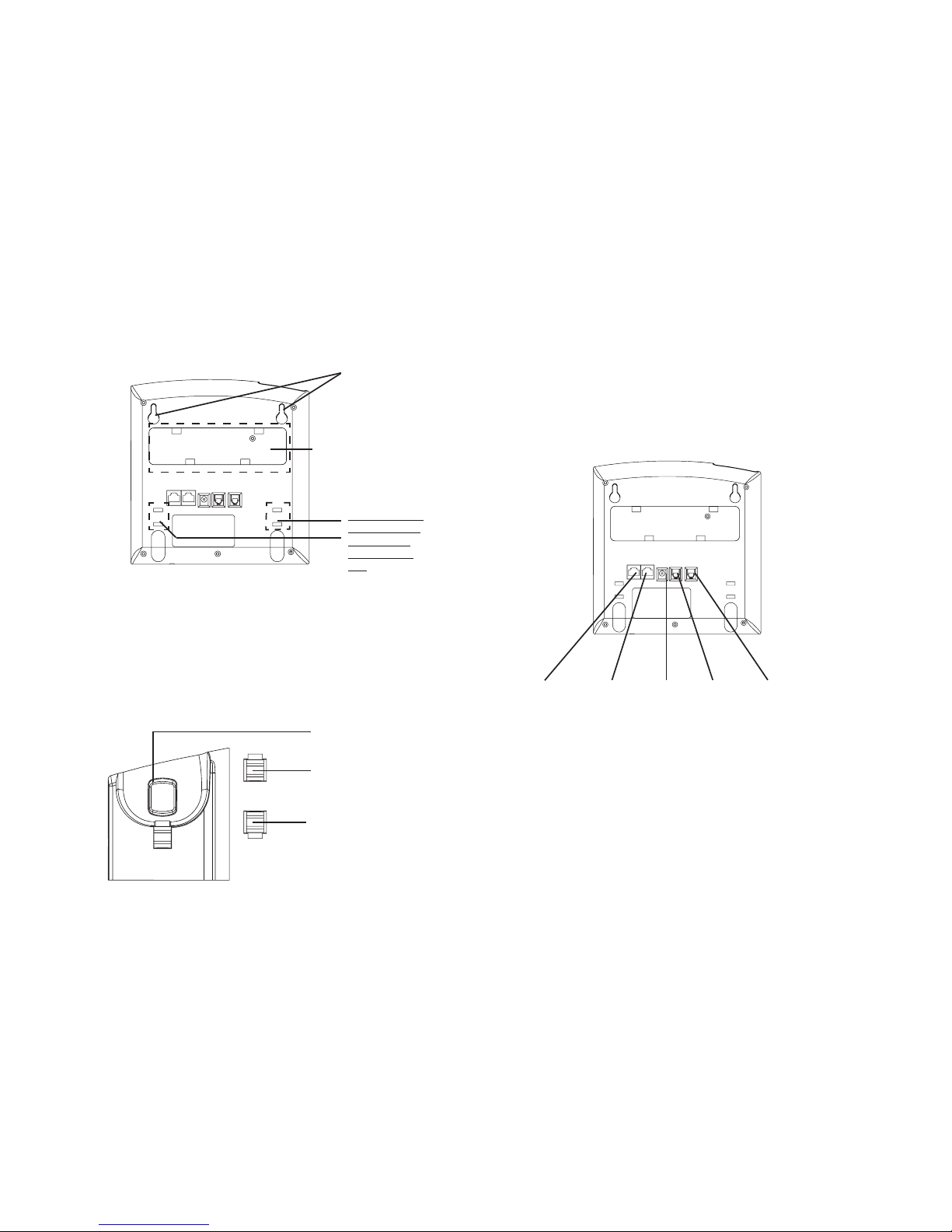

Slot for the phone
stand if placing the
phone on the table
PC Port LAN Port Power Headset Port Handset Port
Wall Mount
Holes are
available
Slot for the wall
mount spacers
if placing the
phone on the
wall
Refer to the illustration below when following the setup instructions .
Installing the phone (Phone Stand):
For installing the phone on the table with the phone stand, attach the phone
stand to the bottom of the phone where there is a slot for the phone stand.
(Upper half, bottom part).
Installing the phone (Wall Mount):
1. Attach the two wall mount spacers to the slot for wall mount spacers on the
back of the phone.
2. Attach the phone to the wall via the wall mount hole
3. Pull out the tab on from the handset cradle. (See gure below)
4. Rotate the tab and plug it back into the slot with the extension up to hold the
headset while the phone is mounted on the wall. (See gure below)
Tab with extension up
Handset Rest
Tab with extension down

Note: For the detailed user manual, please download from:
http://www.grandstream.com/support/gxp_series/general/gxp_support.html
5
Congure the GXP1200 using the Keypad:
1. Make sure the phone is idle
2. Press the “MENU” button to access the keypad MENU to congure the phone.
3. Select MENU->Cong, to congure settings for SIP Proxy, Outbound Proxy,
SIP User ID, SIP Auth ID, SIP Password
4. Follow MENU options to congure the basic features of the phone – for ex-
ample: the IP address if using a static IP. For details, please check GXP Series
User Manual.
5. Please contact your ITSP (Internet Telephony Service Provider) for additional
settings that may be necessary to congure the phone.
6
1. To access the MENU, press the round MENU button.
2. Navigate the menu by using the UP/DOWN and LEFT/RIGHT buttons.
3. Press the round MENU button to conrm a menu selection.
4. Delete an entry by pressing the MUTE button.
5. The phone automatically exits MENU mode when there is an incoming call,
the phone goes off-hook, or when the MENU mode is left idle for 20 seconds.

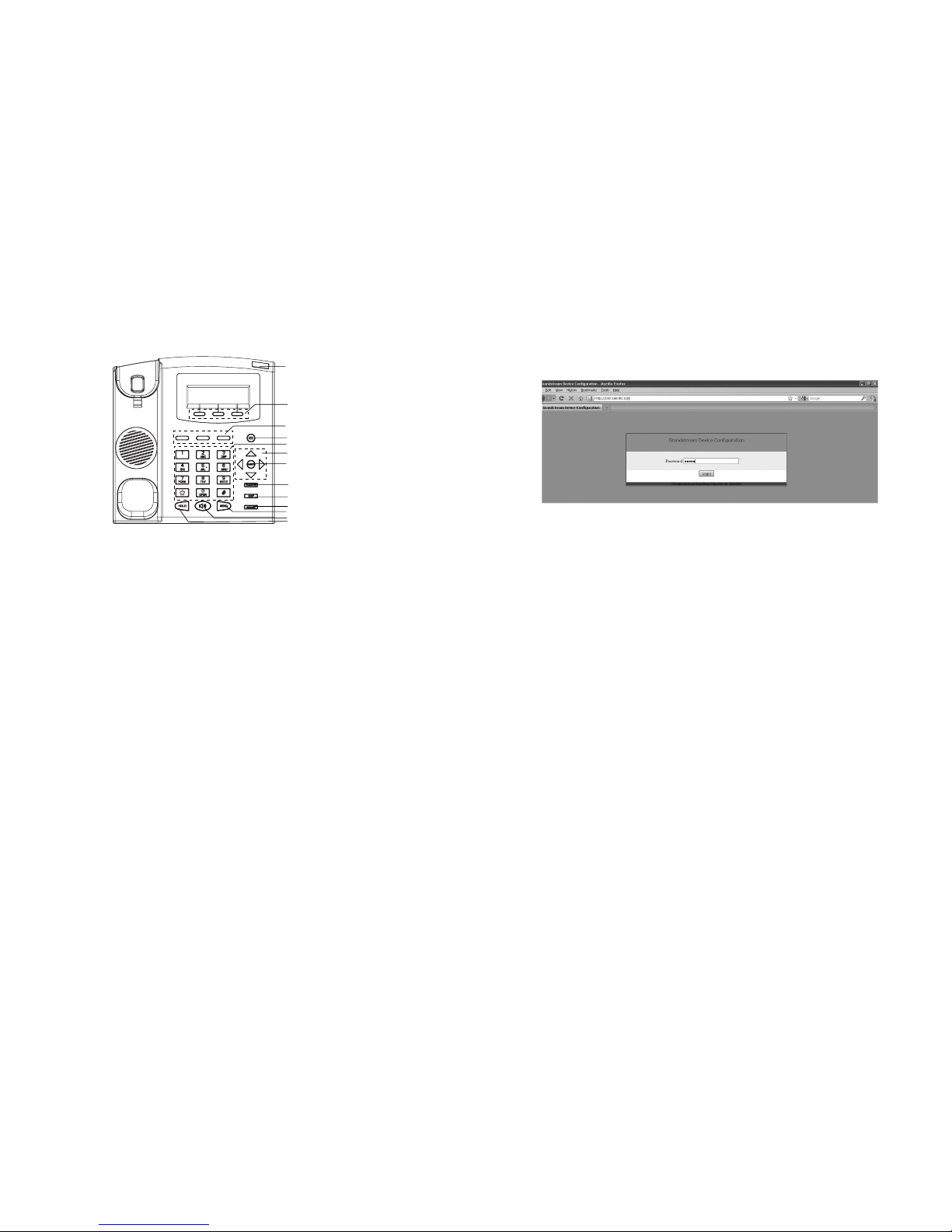

Tips For Using the Keypad:
Soft Keys
Message Waiting Indicator
Line Keys
Message
Standard Keypad
Navigation Keys
Menu/OK Key
Transfer
Conference
Headset
Send
Speaker
Hold
PHONE CONFIGURATION:
Congure the GXP1200 using a Web Browser:
1.Ensure your phone is powered up and connected to the Internet.
2. Press MENU button to go into menu of the phone.
3. Press the ‘down” arrow button to “Status” and press MENU button to see
the IP address.
4. Type the phone’s IP address in your PC browser. (See gure on the right)
5. The default administrator password is “admin”; the default end-user pass-
word is “123”.

Le GXP1200 n’est pas pré conguré pour soutenir ou
réaliser des appels d’urgence à tout type d’hôpital,
organisme d’application de la loi, unité de soins médi-
caux ou tout autre type de service d’urgence. Vous
devez prendre des dispositions supplémentaires pour
accéder à des services d’urgence. Il est de votre
responsabilité d’acheter un service de téléphonie par
Internet, congurer correctement le GXP1200 pour
utiliser ce service et de tester périodiquement votre
conguration pour vérier qu’il fonctionne comme
prévu. Si vous ne procédez pas ainsi, il est de votre
responsabilité d’acheter des services de téléphonie
traditionnels sans l ou xes pour accéder aux ser-
vices d’urgence.
GRANDSTREAM NE FOURNIT PAS DE CON-
NEXIONS AUX SERVICES D’URGENCE VIA LE
GXP1200. NI GRANDSTREAM NI SES DIRIGE-
ANTS, SES EMPLOYÉS OU SES FILIALES NE
PEUVENT ETRE TENUS RESPONSABLES DE
TOUTE RÉCLAMATION, DOMMAGE OU PERTE ET
VOUS RENONCEZ À TOUTE RÉCLAMATION OU
CAUSE D’ACTION RESULTANT DE OU EN RELA-
TION AVEC VOTRE INCAPACITE D’UTILISER LE
GXP1200 POUR CONTACTER LES SERVICES
D’URGENCE, ET VOTRE ECHEC A METTRE
EN PLACE DES ARRANGEMENTS SUPPLE-
MENTAIRES POUR ACCEDER AUX SERVICES
D’URGENCE CONFORMEMENT AU PARAGRAPHE
PRECEDENT.
Le GXP1200 est la nouvelle génération des téléphones SIP d’entrée de gamme
qui comporte 2 lignes, un écran LCD graphique et 3 touches XML program-
mables et PoE integré. Le GXP1200 offre une qualité audio supérieure, toutes
les fonctionnalités de téléphonie, d’approvisionnement automatisé, de la sécurité
pour la protection de la vie privée et une large interopérabilité avec la plupart des
appareils de 3ème partie SIP et les leaders SIP des plates-formes de téléphonie.
C’est un très bon choix rapport coût efcacité pour toute entreprise ayant besoin
d’un téléphone IP riche en terme de fonctionnalités.
CONTENU DU PACK :
PRESENTATION:
7 8
FR
PRECAUTIONS:
ALERTE: Veuillez ne pas redémarrer le GXP1200 lorsque les voyants
clignotent durant le démarrage du système ou la mise à jour du rmware. Ca
peut corrompre l’image du rmware et causer un dysfonctionnement de l’unité.
ALERTE: N’utilisez que le boîtier d’alimentation fourni dans le pack
GXP1200. L’utilisation d’un autre boîtier d’alimentation non qualié peut endom-
mager l’unité.
1 X Appareil GXP1200 1 X Combiné
1 X Câble téléphonique
1 X Câble Ethernet 1 X Positionneur
téléphonique
1 X Boîtier d’alimentation 5V
1 X Guide d’installation
rapide
2 X Support Mural Entretoises

CONNECTER LE TELEPHONE:
910
INSTALLATION DU TELEPHONE:
Pour installer le GXP1200, suivez les instructions ci-dessous :
1. Connectez le combiné et le boîtier de téléphone principal avec le câble télé-
phonique.
2. Connecter le port LAN de votre téléphone au port RJ-45 d’un concentrateur /
commutateur ou un routeur (côté LAN du routeur) à l’aide du câble Ethernet.
3. Connectez la che de sortie 5V DC à la prise d’alimentation sur le téléphone,
branchez l’adaptateur dans une prise électrique.
4. Le LCD va afcher les informations de provisionnement ou de mise à jour
du rmware. Avant de continuer, veuillez patienter jusqu’à que la date/heure
s’afche.
5. En utilisant le serveur web intégré du téléphone ou le menu de la conguration
du téléphone, vous pouvez le congurer en utilisant soit IP statique ou DHCP.
La fente pour le posi-
tionneur téléphonique
si vous allez placer le
téléphone sur la table
Les trous pour
le montage
sur le mur sont
disponibles
La fente pour les
entretoises en
cas de montage
du téléphone sur
le mur
Port PC Port LAN Alimentation Port Combiné Port du casque d’ecoute
Reportez-vous à l’illustration ci-dessous en suivant les instructions d’installation.
Installation du téléphone (Positionneur téléphonique):
:
Pour installer le téléphone sur la table avec le positionneur du téléphone, joignez
ce dernier à la base du téléphone où il y a une fente.
(Moitié supérieure, une partie du bas).
Installation du téléphone (montage sur le mur)
1. Fixez les deux entretoises dans la fente au dos du téléphone pour le montage
mural.
2. Joindre le téléphone au mur par le trou du support mural.
3. Tirez la languette du support du combiné. (Voir gure ci-dessous)
4. Faire pivoter l’onglet et branchez-le dans la fente, avec l’extension jusqu’au
tenir le casque d’écoute alors que le téléphone est monté sur le mur. (Voir image
ci-dessous)
Onglet avec extension
vers le haut
Combiné Repos
Onglet avec extension
vers le bas

Note : Pour le manuel d’utilisation détaillé, veuillez le télécharger a partir de :
http://www.grandstream.com/support/gxp_series/general/gxp_support.html
11
Congurer le GXP1200 en utilisant le Clavier:
1. Assurez-vous que le téléphone est libre
2. Appuyez sur le bouton “MENU” pour accéder au MENU pour congurer le
téléphone.
3. Sélectionnez Menu-> Cong, pour congurer les paramètres du Proxy SIP,
Proxy Sortant, Nom d’utilisateur SIP, Nom d’authentication SIP, mot de passe
SIP.
4. Suivez les options du menu pour congurer les fonctionnalités de base du té-
léphone - par exemple: l’adresse IP si vous utilisez une adresse IP statique. Pour
plus de détails, veuillez vérier le manuel d’utilisation de la série GXP.
5. Veuillez contactez votre Fournisseur d’accès Internet pour les paramètres sup-
plémentaires qui peuvent être nécessaire pour congurer le téléphone.
12
1. Pour accéder au MENU, appuyez sur le bouton circulaire MENU.
2. Naviguez dans le menu en utilisant les boutons HAUT/BAS et GAUCHE/
DROITE.
3. Appuyez sur le bouton circulaire MENU pour conrmer la sélection.
4. Supprimer une entrée en appuyant sur le bouton MUET.
5. Le téléphone quitte automatiquement le mode MENU quand il y a un appel
entrant, le téléphone est décroché, ou lorsque le mode MENU est laissé inactif
pendant 20 secondes

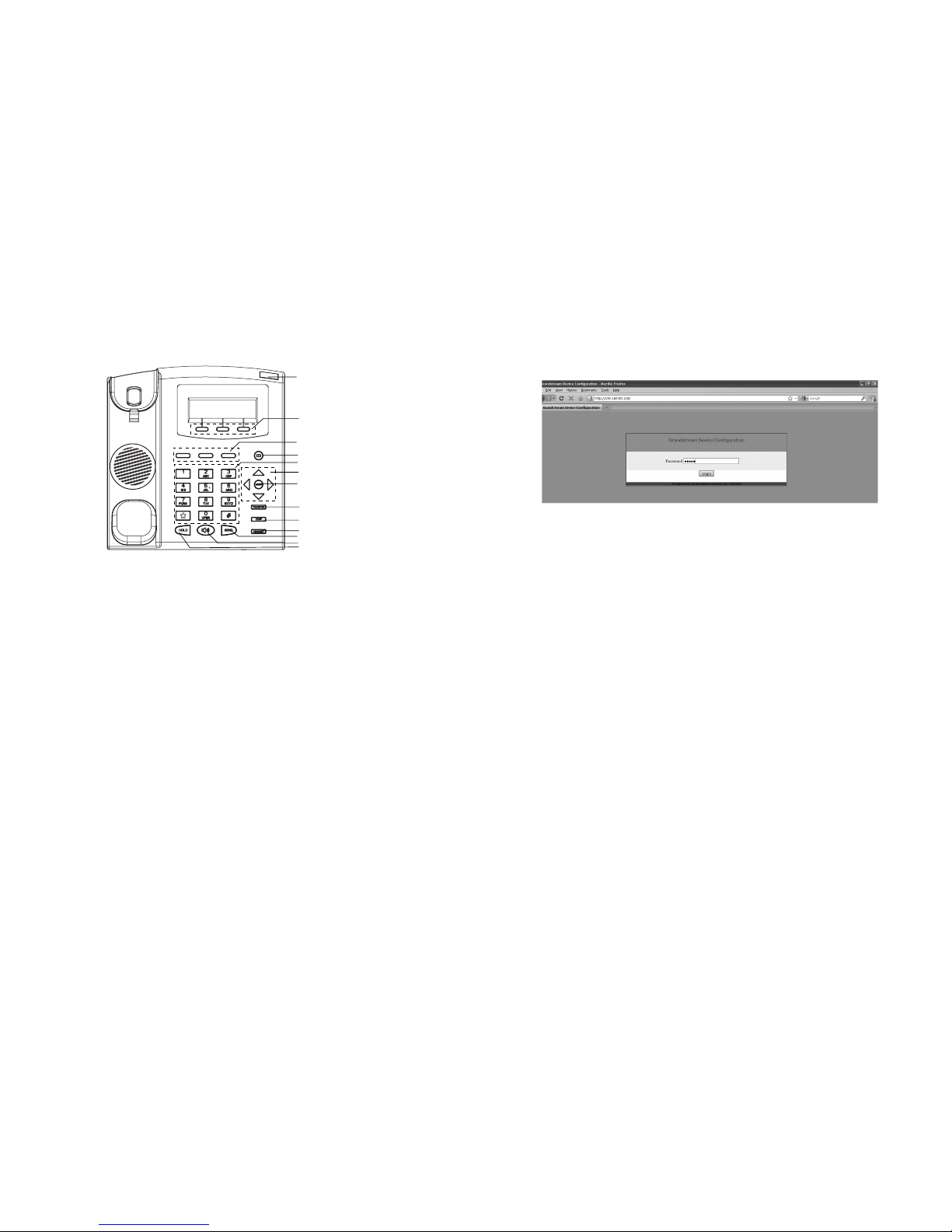

Conseils d’utilisation du clavier :
Les touches programmables
Indicateur du message en attente
Boutons des lignes
Message
Clavier standard
Touches de navigation
Touche Menu/OK
Transfert
Conférence
Casque
Envoyer
Haut parleur
Mise en attente
CONFIGURATION DU TELEPHONE :
Congurer le GXP1200 en utilisant le Navigateur web :
1. Vériez que votre téléphone est sous tension et connecté à Internet.
2. Appuyez sur le bouton MENU pour aller dans le menu du téléphone.
3. Appuyez sur le bouton «Flèche vers le bas » jusqu’a “Statut” et appuyez
sur la touche MENU pour afcher l’adresse IP.
4. Tapez l’adresse IP du téléphone dans votre navigateur PC.
5. Le mot de passe d’administrateur par défaut est «admin», le mot de
passe utilisateur par défaut est “123”

El GXP1200 no está pre-congurado para soportar
o realizar llamadas de emergencia a ningún tipo de
hospital, agencia policial, unidad de cuidado medico
o cualquier otro servicio de emergencia. Es su re-
sponsabilidad contratar un servicio de telefonía de
Internet compatible con el protocolo SIP, congurar
el GXP1200 para utilizar dicho servicio y periódica-
mente probar esta conguración para conrmar que
esté trabajando como usted espera. Si este requisito
no es completado, es su responsabilidad contratar
un servicio de telefonía ja o celular para tener ac-
ceso a servicios de emergencia.
GRANDSTREAM NO PROVEE CONEXIONES A
SERVICIOS DE EMERGENCIA A TRAVÉS DEL
GXP1200. NI GRANDSTREAM NI NINGUNO DE
SUS OFICIALES, EMPLEADOS O AFILIADOS SON
RESPONSABLES DE NINGUNA DEMANDA, DAÑO
O PERDIDA QUE ESTO PUEDA OCASIONAR Y
MEDIANTE ESTE COMUNICADO USTED RENUN-
CIA A CUALQUIER RECLAMO O CONSECUENCIA
PROVENIENTE O RELACIONADO DE LA INHAB-
ILIDAD DE CONTACTAR SERVICIOS DE EMER-
GENCIAS CON EL GXP1200 Y SU FALTA DE NO
HABER HECHO LOS ARREGLOS DE LUGAR PARA
ACCESAR ESTOS SERVICIOS DE EMERGENCIA
DE ACUERDO CON EL PÁRRAFO ANTERIOR.
El GXP1200 es un teléfono empresarial básico SIP que tiene 2 líneas, LCD
graco, tres (3) teclas suaves programables XML y PoE integrado. El GXP ofrece
calidad de audio superior y características de telefónicas como: aprovision-
amiento automático, protección de seguridad para privacidad e interoperabilidad
con la gran mayoría de equipos y plataformas SIP. Es una muy buena opción
de costo justo para cualquier empresa que necesite de un teléfono IP rico en
características.
LO QUE CONTIENE EL PAQUETE:
INFORMACIÓN GENERAL
13 14
ES
PRECAUCIONES:
ADVERTENCIA: No apague el GXP1200 cuando las luces indicadoras se
encuentren en estado intermitente al momento de iniciar el equipo o actualizar
el rmware. Esto podría ocasionar que la unidad no continúe funcionando cor-
rectamente.
ADVERTENCIA: Solamente utilice la fuente de poder incluida en el
paquete del GXP1200. Utilizar un adaptador de poder alternativo no certicado
podría dañar su unidad.
1 X Unidad Principal 1 X Auricular
1 X Cable Telefónico
1 X Cable de Red Ethernet 1 X Soporte para el
Teléfono
1 X Fuente de poder de 5V
1 X Guía de Instalación
Rápida
2 X Espaciadores de Pared

15 16
INSTALACIÓN DEL TELÉFONO:
Para congurar el GXP1200, siga estos pasos:
1. Conecte el auricular a la unidad utilizando el cable telefónico.
2. Conecte el puerto LAN del teléfono al zócalo RJ-45 de un hub/switch o router
usando el cable Ethernet.
3. Conecte la fuente de poder de 5V DC a la salida de alimentación del teléfono
y la salida de electricidad.
4. La pantalla LCD va a mostrar un mensaje de aprovisionamiento o actual-
ización de rmware. Antes de continuar espere hasta que la pantalla muestra el
tiempo y la fecha.
5. Utilizando la interfase Web integrada o mediante el menú de conguración
por teclado, puede congurar el teléfono utilizando una dirección IP estática o
dinámica con DHCP.
Ranura para el
soporte del teléfono
si va a ser colocado
sobre un escritorio
Disponibilidad
de oricios
para montura
de pared.
Oricio para los
espaciadores de
montura sobre
la pared del
teléfono
CONECTANDO EL TELÉFONO:
Puerto PC Puerto LAN Alimentación Puerto del auricular Puerto de receptor de
cabeza
Haga referencia a la gura de mas abajo al seguir las instrucciones.
Instalando el teléfono (Sobre escritorio):
Para instalar el teléfono sobre un escritorio, utilice el soporte del teléfono y
colóquelo en la parte inferior del teléfono donde se encuentra la ranura para el
soporte.
Instalando el teléfono (Montura de Pared):
1. Inserte los dos espaciadores para montura en la pared en los oricios de la
parte de abajo del teléfono.
2. Coloque el teléfono en la pared utilizando los oricios.
3. Halé la lengüeta de la horquilla del auricular.
4. Coloque la lengüeta en la misma ranura de tal manera que soporte el auricular
una vez el teléfono este colgado de la pared.
Lengüeta con extensión
hacia arriba
Descanso del Auricular
Lengüeta con extensión
hacia abajo

Nota: El manual de usuario completo puede ser descargado de:
http://www.grandstream.com/support/gxp_series/general/gxp_support.html
17
Congurando el GXP1200 usando el teclado:
1. Asegure que el teléfono se encuentre en reposo.
2. Presione la botón de MENU.
3. Seleccione Cong, para congurar el SIP Proxy, Outbound Proxy, SIP User ID,
SIP Auth ID, SIP Password.
4. Continúe navegando por las opciones de MENU para congurar otras opcio-
nes básicas.
5. Contacte a su proveedor de servicio de telefonía para cualquier modicación
adicional que sea necesaria.
18
1. Para accesar al MENU, presione la tecla circular MENU.
2. Para navegar el menú utilice las teclas direccionales.
3. Presione el botón de MENU para conrmar su selección.
4. Borre los datos presionando la tecla de MUTE.
5. El teléfono va a salir del MENU cuando hay una llamada entrante, el auricular
es levantado o cuando el teléfono permanece en reposo por 20 segundos.
Sugerencias para cogurar por Teclado:
Teclas Suaves Programables
Indicador de Mensaje en Espera
Teclas de Líneas
Mensaje
Teclado Estándar
Teclas de Navegación
Tecla de Menú/OK
Transferencia
Conferencia
Diadema Telefónica
Enviar
Altavoz
Retener
CONFIGURACIÓN DEL TELÉFONO:
Congurando el GXP1200 utilizando un navegador Web:
1. Asegure que su teléfono este conectado a la red y tenga electricidad.
2. Presione el botón de MENU.
3. Navegue hasta la opción de “Status” y presione MENU para descubrir la
dirección IP del teléfono.
4. Ingrese la dirección IP del teléfono en su navegador.
5. La clave de administrador por defecto es “admin”; para usuarios nales
es “123”.
