GXP2124 Enterprise IP Phone
Quick Start Guide

Content
English.............................................................................1
简体中文.........................................................................7
Español...........................................................................13
Français..........................................................................19
Deutsch.........................................................................25
Italiano...........................................................................31
Русскй...........................................................................37

The GXP2124 is not pre-congured to support or
carry emergency calls to any type of hospital, law
enforcement agency, medical care unit (“Emergency
Service(s)”) or any other kind of Emergency Service.
You must make additional arrangements to access
Emergency Services. It is Your responsibility to pur-
chase SIP-compliant Internet telephone service,
properly congure the GXP2124 to use that service,
and periodically test your conguration to conrm
that it works as You expect. If You do not do so, it
is Your responsibility to purchase traditional wireless
or landline telephone services to access Emergency
Services.
GRANDSTREAM DOES NOT PROVIDE CON-
NECTIONS TO EMERGENCY SERVICES VIA THE
GXP2124. NEITHER GRANDSTREAM NOR ITS
OFFICERS, EMPLOYEES OR AFFILIATES MAY
BE HELD LIABLE FOR ANY CLAIM, DAMAGE, OR
LOSS, AND YOU HEREBY WAIVE ANY AND ALL
SUCH CLAIMS OR CAUSES OF ACTION ARIS-
ING FROM OR RELATING TO YOUR INABILITY TO
USE THE GXP2124 TO CONTACT EMERGENCY
SERVICES, AND YOUR FAILURE TO MAKE AD-
DITIONAL ARRANGEMENTS TO ACCESS EMER-
GENCY SERVICES IN ACCORDANCE WITH THE
IMMEDIATELY PRECEDING PARAGRAPH.
GXP2124 is a next generation enterprise grade IP phone that features 240x120
backlit graphical LCD, 4 lines, 4 soft keys, 24+4 BLF keys, dual network ports
with integrated PoE, 5-way conference, and EHS (Electronic Hook Switch). The
GXP2124 delivers superior HD audio quality, rich and leading edge telephony
features, personalized information and customizable application service, auto-
mated provisioning for easy deployment, advanced security protection for pri-
vacy, and broad interoperability with most 3rd party SIP devices and leading IP
PBX/Soft Switch/IMS platforms. It is an ideal solution for enterprise users looking
for a high quality, feature rich multi-line IP phone with many extension keys.

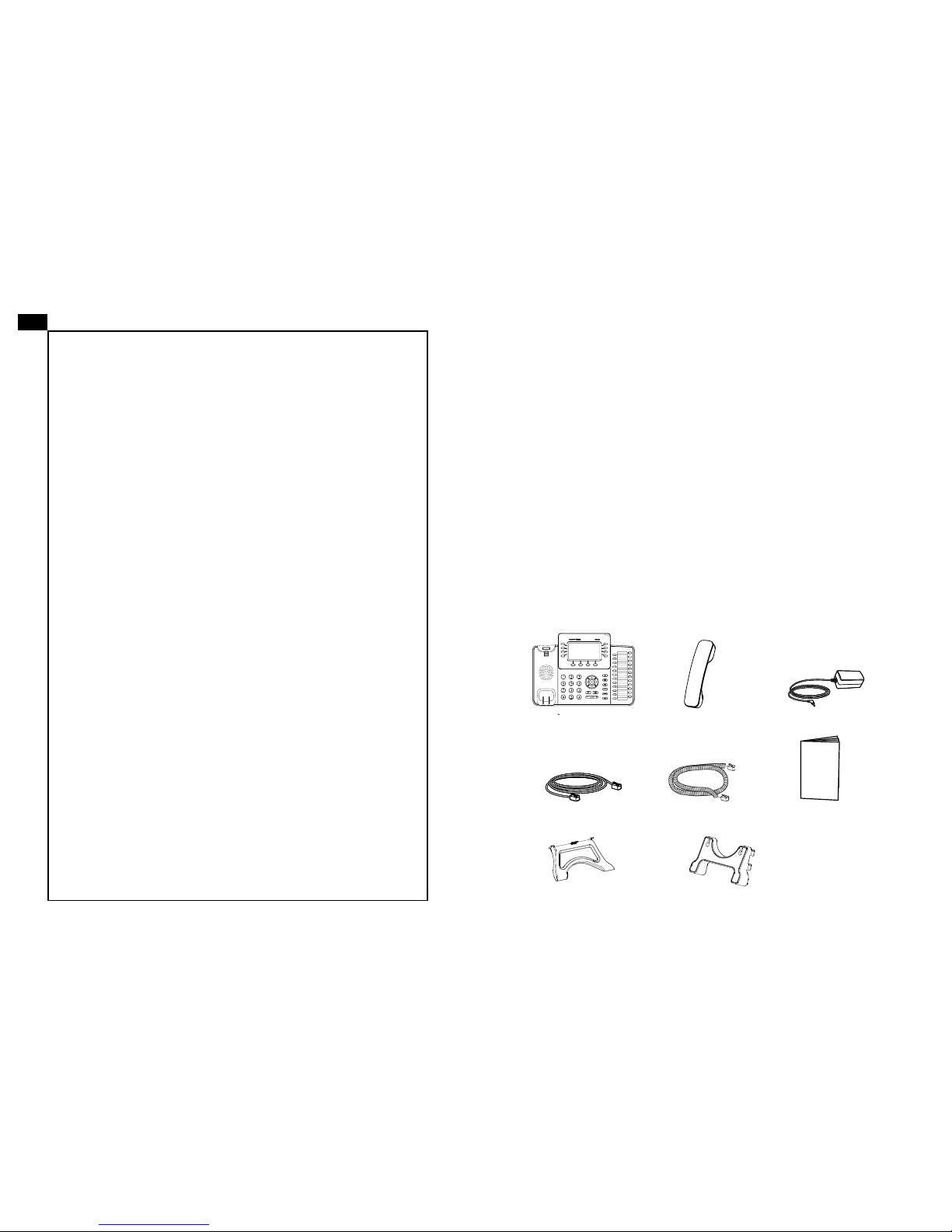

PACKAGE CONTENTS:
OVERVIEW:
EN
WARNING: Please DO NOT power cycle the GXP2124 when the LED lights
are ashing during system boot up or rmware upgrade. You may corrupt rm-
ware images and cause the unit to malfunction.
1 x Quick Start Guide
1 x GXP2124 Main Case 1 x Handset
1 x Phone Cord
1 x Ethernet Cable
1 x 5V Power adapter
1 x Wall Mount1 x Phone Stand
WARNING: Use only the power adapter included in the GXP2124 package.
Using an alternative non-qualied power adapter may possibly damage the unit.
PRECAUTIONS:
12

CONNECTING THE PHONE:
34
PHONE SETUP:
To setup the GXP2124, follow the steps below:
1. Connect the handset and main phone case with the phone cord;
2. Connect the LAN port of the phone to the RJ-45 socket of a hub/switch or a
router (LAN side of the router) using the Ethernet cable;
3. Connect the 5V DC output plug to the power jack on the phone; plug the power
adapter into an electrical outlet;
4. The LCD will display provisioning or rmware upgrade information. Before con-
tinuing, please wait for the date/time display to show up;
5. Using the phone embedded web server or keypad conguration menu, you can
further congure the phone using either a static IP or DHCP.
Refer to the illustration below when following the setup instructions .

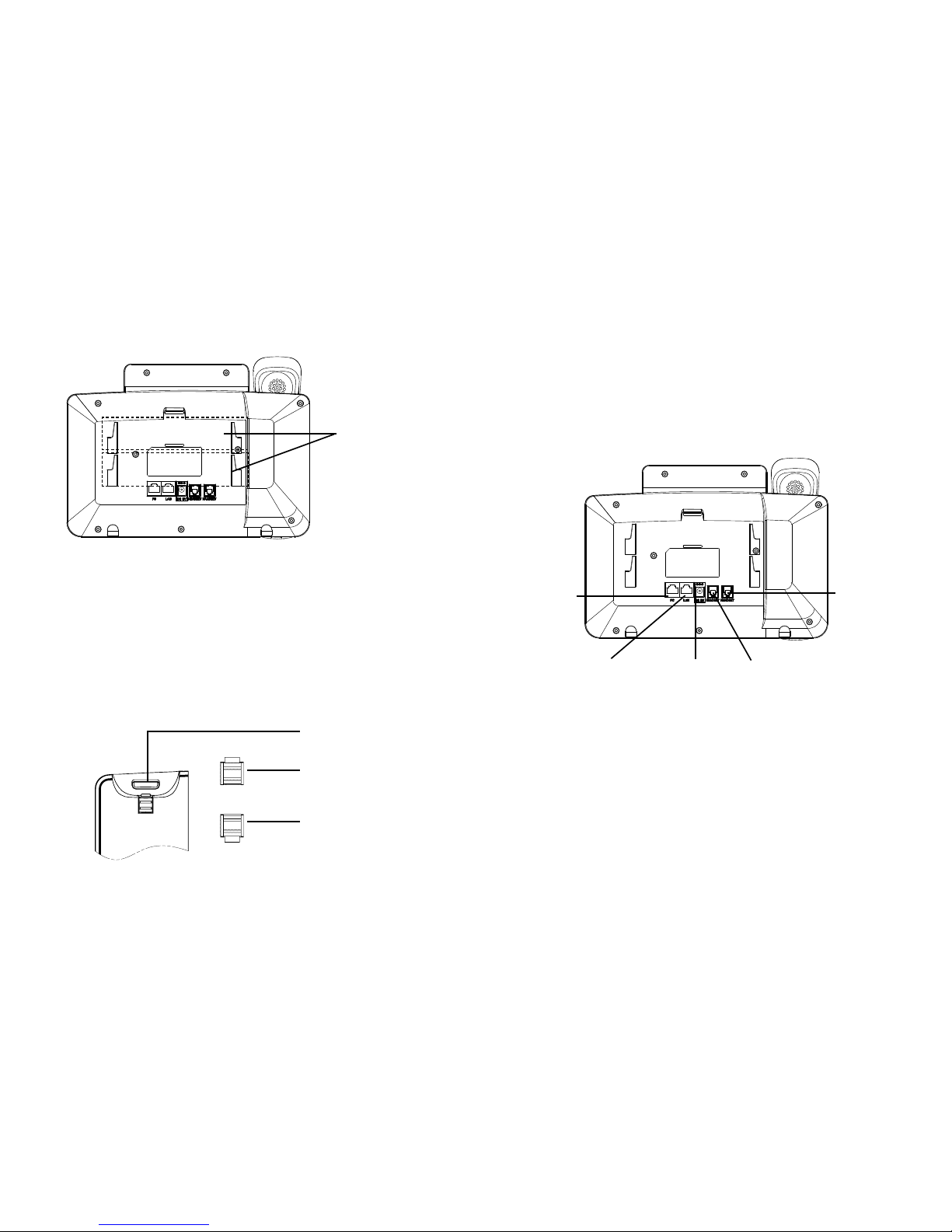

Installing the phone (Wall Mount):
1. Attach the wall mount to the slot on the back of the phone;
2. Attach the phone to the wall via the wall mount hole;
3. Pull out the tab on from the handset cradle (See gure below);
4. Rotate the tab and plug it back into the slot with the extension up to hold the
handset while the phone is mounted on the wall (See gure below).
Tab with extension up
Slots for the
wall mount and
phone stand
Handset Rest
Tab with extension down
PC Port
LAN Port Power Headset Port
Handset Port
For installing the phone on the table with the phone stand, attach the phone stand
to the bottom of the phone where there is a slot for the phone stand.
Installing the phone (Phone Stand):

Congure the GXP2124 using the Keypad:
1. Make sure the phone is idle;
2. Press the “MENU” button to access the keypad MENU to congure the phone;
3. Select MENU-> Cong, to congure settings for SIP Proxy, Outbound Proxy, SIP
User ID, SIP Auth ID and SIP Password;
4. Follow MENU options to congure the basic features of the phone. For example:
the IP address if using a static IP. For details, please check GXP2124 User Manual;
5. Please contact your ITSP (Internet Telephony Service Provider) for additional
settings that may be necessary to congure the phone.
1. To access the MENU, press the round MENU button;
2. Navigate the menu by using the UP/DOWN and LEFT/RIGHT buttons;
3. Press the round MENU button to conrm a menu selection;
4. The phone automatically exits MENU mode with an incoming call, the phone
goes off-hook or the MENU mode is left idle for 60 seconds.
Tips For Using the Keypad:
PHONE CONFIGURATION:
Congure the GXP2124 using a Web Browser:
1. Ensure your phone is powered up and connected to the Internet;
2. Press MENU button to go into menu of the phone;
3. Press the “down” arrow button to “Status” and press MENU button to see the
IP address;
4. Type the phone’s IP address in your PC browser (See gure on right);
5. The default administrator password is “admin”; the default end-user password
is “123”. Note: For the detailed user manual, please download from:
http://www.grandstream.com/support

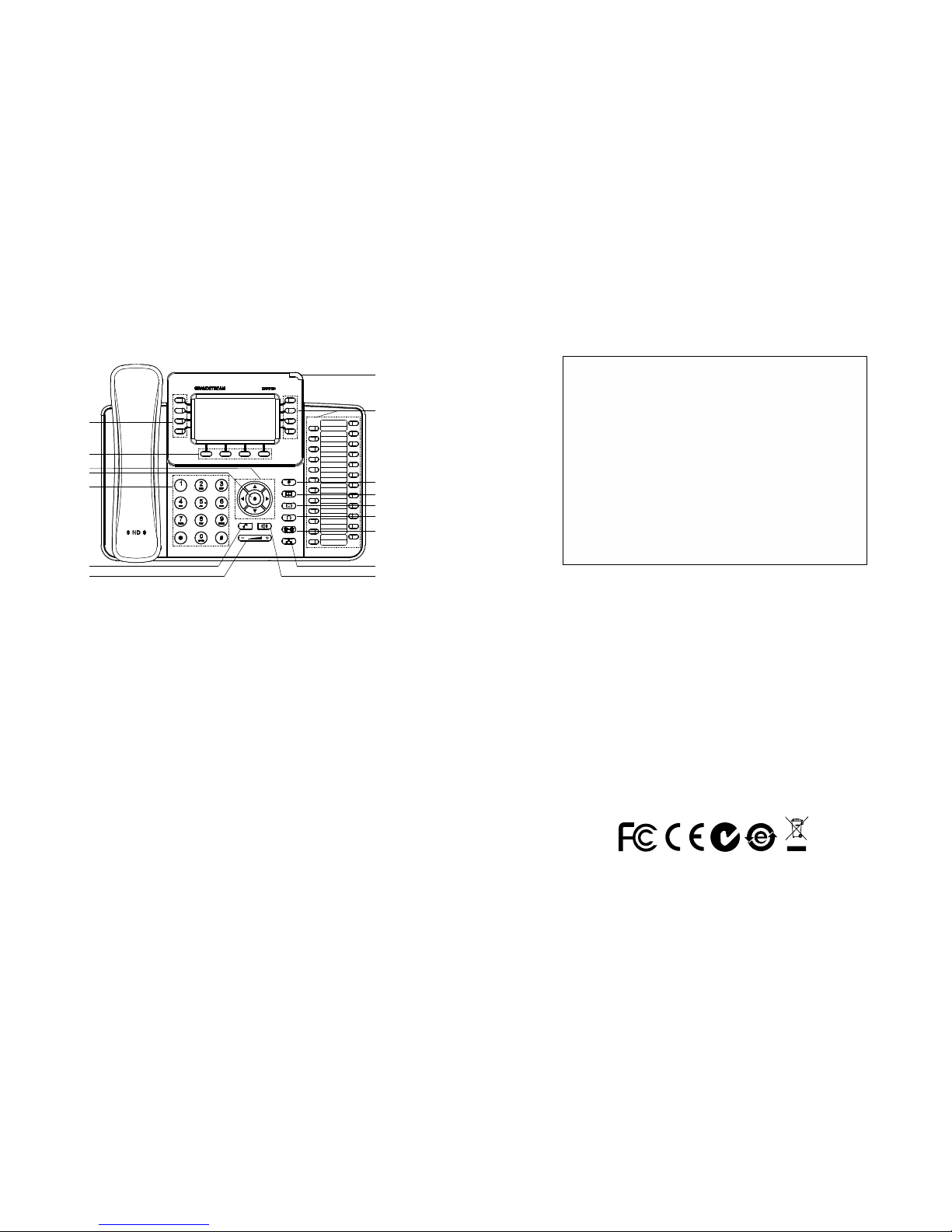

Line Keys
Soft Keys
Navigation Keys
Menu/OK Key
Standard Keypad
Send
Volume
Message Waiting Indicator
Phonebook
Messsage
Headset
Transfer
Conference
Speaker
Multipurpose Keys
Mute
56

GXP2124不预设对医院，执法机构，医疗中
心(急救服务)以及各种紧急服务的紧急通话服
务。用户必须自行设定紧急通话功能。用户必
须自行购买SIP兼容的网络电话服务，正确的
设定GXP2124使用该服务，并定期测试您的
配置以确保GXP2124如预期工作，否则请购
买传统无线或有线电话服务来拨打紧急通话。
Grandstream Networks 公司的GXP2124不支
持紧急通话服务。 Grandstream Networks 公
司、其管理者和员工以及其相关机构对此所造
成的任何索赔、损失或者损害都不负有任何法
律追究责任。在此，您将无权对任何以及所有
由于无法通过GXP2124拨打紧急电话以及没
有遵照前段文字描述而造成紧急通话失败的事
件提出诉讼。
ZH
警告: 请不要在设备启动未完成LED灯闪烁的时候或设备的升级软件的过程中断
开电源，因为如刚才所述的操作会导致话机本身的程序损坏，进而导致设备无法
启动。
警告: 请使用设备包装中的电源，因为使用其他没有经过认证的替代电源适配器
有可能对设备造成损害。

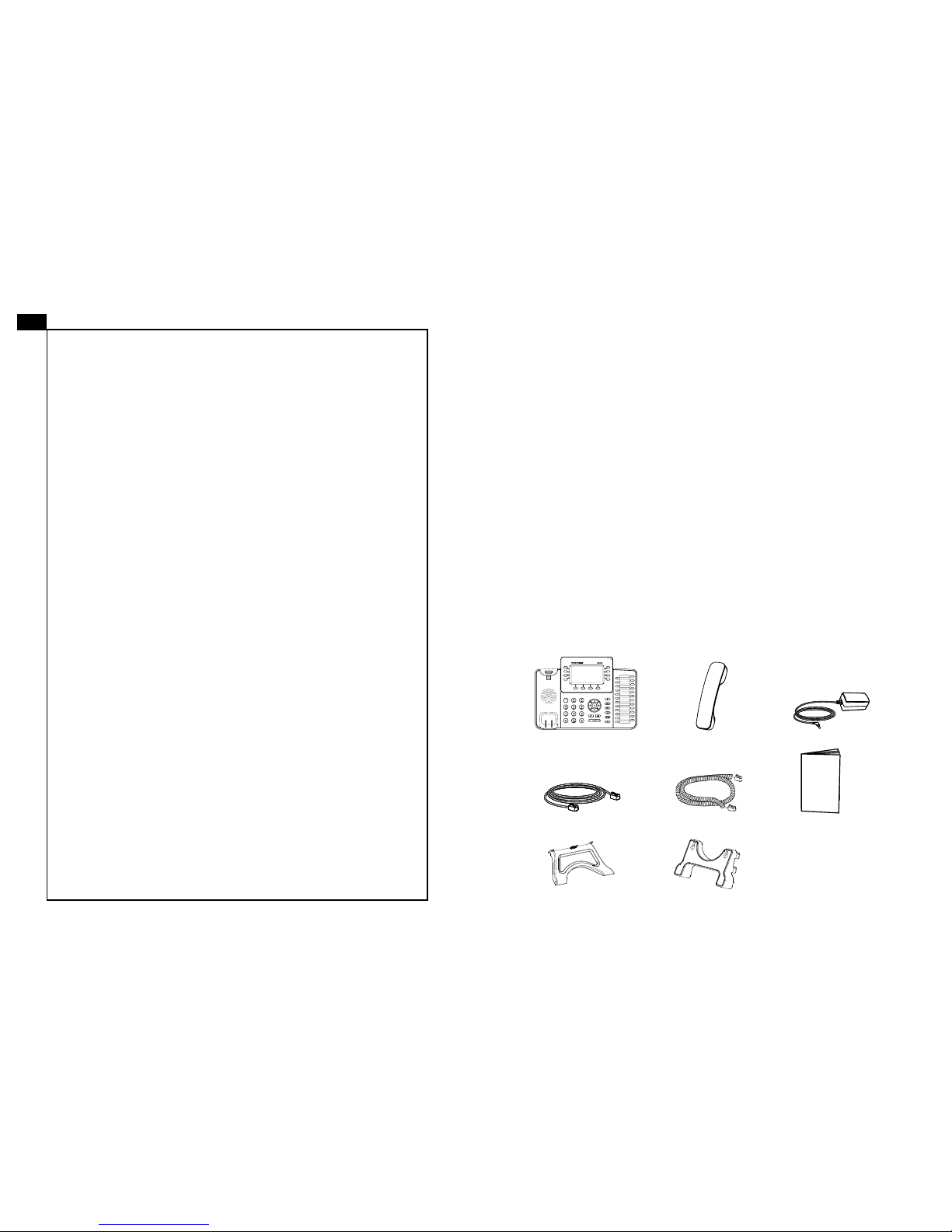

设备包装清单:
GXP2124话机（1台） 电话手柄（1个） 电源适配器 （1个）
网线 （1根） 手柄连线（1根）
桌面支架 （1个）
快速安装手册（1本）
墙体支架配件（1个）
注意事项:
产品概览:
GXP2124是一款功能丰富的企业级IP电话。它支持240x120图形化灰度LCD背光
显示屏，4条线路通讯，4个可编辑XML应用程序软按键，24+4个多功能按键，2
个10/100/1000Mbps自适应交换式以太网接口（支持PoE供电），5方会议，以
及EHS（Electronic Hook Switch）功能。GXP2124具有优异的高清晰语音质量和
丰富完备的电话功能。它支持自动化的个人多媒体信息服务、自动配置、先进的
安全隐私保护设置。它广泛兼容其它第三方SIP设备及主要SIP/NGN/IMS平台。对
于追求性价比的企业用户来说， GXP2124将是理想的选择。
78

安装电话:

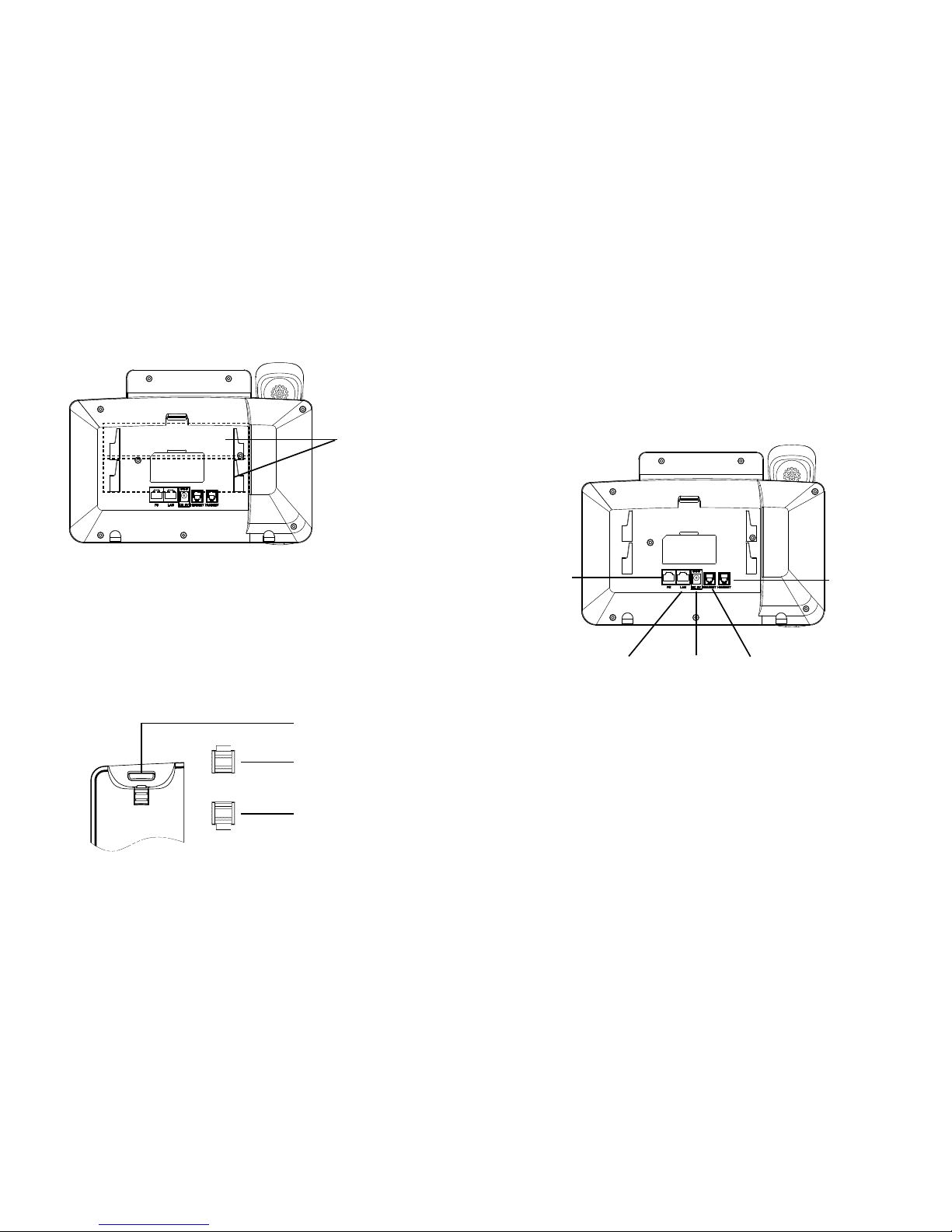

安装电话 (墙体支架):
1. 将墙体支架插入电话背面的支架插槽中；
2. 通过墙孔将电话固定在墙上；
3. 如下图所示，将话机手柄槽下方的扣机零件取出；
4. 将该零件倒转，然后重新插入原处。此时零件凸出处在外，当电话使用墙体支
架固定在墙上时，手柄可以垂直地稳定扣入手柄槽中，不会滑落。
话机手柄插槽
凸出处向上
凸出处向下
安装电话 (桌面支架):
将桌面支架插入电话背面的支架插槽中。用户可以使用两排插槽中的一排，不用
的插槽用于不同的倾斜角度。
电话的连接:
PC端口
网络连接端口 5V电源 耳机
手柄
连线步骤：
1. 用手柄连线连接电话手柄和电话主机；
2. 用网线连接电话的网络接口和外部网络接口。例如，集线器或交换机上的RJ45
网络接口；
3. 用电源适配器连接电话电源接口和交流电源插座；
4. 电话屏幕将会显示设备启动或固件升级信息。请耐心等待至时间/日期显示；
5. 话机启动后，用户可以在主菜单或WEB浏览器进一步设置静态IP或者DHCP，
从而获得网络连接。
墙体支架与桌面
支架插槽
910

使用GXP2124键盘:
1. 当电话处于空闲状态，按下菜单/确定按键进入菜单选项；
2. 使用方向选择按键 “上”“下”“左”“右”选择菜单选项；
3. 按下菜单/确定按键确定选项；
4.当有来电进入，提起电话手柄、使用免提键或者电话处于菜单状态中60秒之
后，电话将自动退出菜单选项。
电话的配置:
通过WEB浏览器配置GXP2124:
1. 请确保电话的电源及网络连接；
2. 按下菜单/确定按键进入菜单选项；
3. 使用“向下”方向键选择“状态”，按下菜单/确定按键，此时电话屏幕显示话
机IP地址；
4. 在您电脑浏览器中输入话机IP地址（电话和您的电脑必须在同一个网段）；
5. 如右图所示，请输入密码登陆。默认管理员密码是“admin”；默认终端用户密
码是“123”。
通过键盘配置GXP2124:
1. 确保电话处于空闲状态；
2. 按下菜单/确定按键进入菜单选项；
3. 选择菜单->设置->账号，输入SIP服务器、SIP用户名、密码等账号信息，注册新
的SIP账号；
4. 在菜单选项中进行电话其他设置，如设置电话的静态IP地址。请参考GXP2124
产品用户手册获得更多详细配置信息；
5. 如有其他需要的设置，请联系您的服务提供商。
备注：欲获取详细的话机使用信息，请在以下链接中下载用户手册:
http://www.grandstream.com/support
线路键
软按键
导航键
菜单/OK
标准键盘
发送
音量
信息指示灯
电话簿
信息
耳机
转移
会议
免提
多功能键
静音
11 12

El GXP2124 no esta pre-congurado para soportar
o realizar llamadas de emergencia a ningún tipo de
hospital, agencia policial, unidad de cuidado medico
o cualquier otro servicio de emergencia. Es su re-
sponsabilidad contratar un servicio de telefonía de
Internet compatible con el protocolo SIP, congurar
el GXP2124 para utilizar dicho servicio y periódica-
mente probar esta conguración para conrmar que
este trabajando como usted espera. Si es requisito
no es completado, es su responsabilidad contratar un
servicio de telefonía ja o celular para tener acceso a
servicios de emergencia.
GRANDSTREAM NO PROVEE CONEXIONES A
SERVICIOS DE EMERGENCIA A TRAVÉS DEL
GXP2124. NI GRANDSTREAM NI NINGUNO DE
SUS OFICIALES, EMPLEADOS O AFILIADOS SON
RESPONSABLES DE NINGUNA DEMANDA, DAÑO
O PERDIDA QUE ESTO PUEDA OCASIONAR Y
MEDIANTE ESTE COMUNICADO USTED RENUN-
CIA A CUALQUIER RECLAMO O CONSECUENCIA
PROVENIENTE O RELACIONADO DE LA INHABILI-
DAD DE CONTACTAR SERVICIOS DE EMERGEN-
CIAS CON EL GXP2124 Y SU FALTA DE NO HABER
HECHO LOS ARREGLOS DE LUGAR PARA ACC-
ESAR ESTOS SERVICIOS DE EMERGENCIA DE
ACUERDO CON EL PÁRRAFO ANTERIOR.
ES
GXP2124 es un teléfono empresarial IP de nueva generación que cuenta con pan-
talla LCD gráca retroiluminada de 240x120, 4 líneas, 4 botones programables,
24+4 botones BLF, 2 puertos de red con PoE integrado, conferencia de hasta 5
participantes y conmutador de gancho electrónico (EHS). El GXP2124 ofrece una
calidad superior de audio de alta denición (HD), ricas y completas funciones de
telefonía de última generación, información personalizada y servicio de aplicacio-
nes personalizables, aprovisionamiento automatizado para fácil instalación, pro-
tección de seguridad avanzada para su privacidad, y una amplia interoperabilidad
con la mayoría de dispositivos SIP y principales plataformas IP PBX/Soft Switch/
IMS. GXP2124 es una solución ideal para los usuarios empresariales que buscan
un teléfono IP de alta calidad y rico en características y con múltiples líneas con
botones congurables para llamada rápida extensiones.
LO QUE CONTIENE EL PAQUETE:
INFORMACIÓN GENERAL:
ADVERTENCIA: No apague el GXP2124 cuando las luces indicadoras se
encuentren en estado intermitente al momento de iniciar el equipo o actualizar
el rmware. Esto podría ocasionar que la unidad no continúe funcionando cor-
rectamente.
ADVERTENCIA: Solamente utilice la fuente de poder incluida en el paquete
del GXP2124. Utilizar un adaptador de poder alternativo no certicado podría da-
ñar su unidad.
1 x Unidad Principal 1 x Auricular
1 x Cable Telefónico1 x Cable de Red Ethernet
1 x Fuente de poder de 5V
1 x Guía de Instalación Rápida
1 x Montura de pared1 x Soporte para el Teléfono
PRECAUCIONES:
13 14

INSTALACIÓN DEL TELÉFONO:

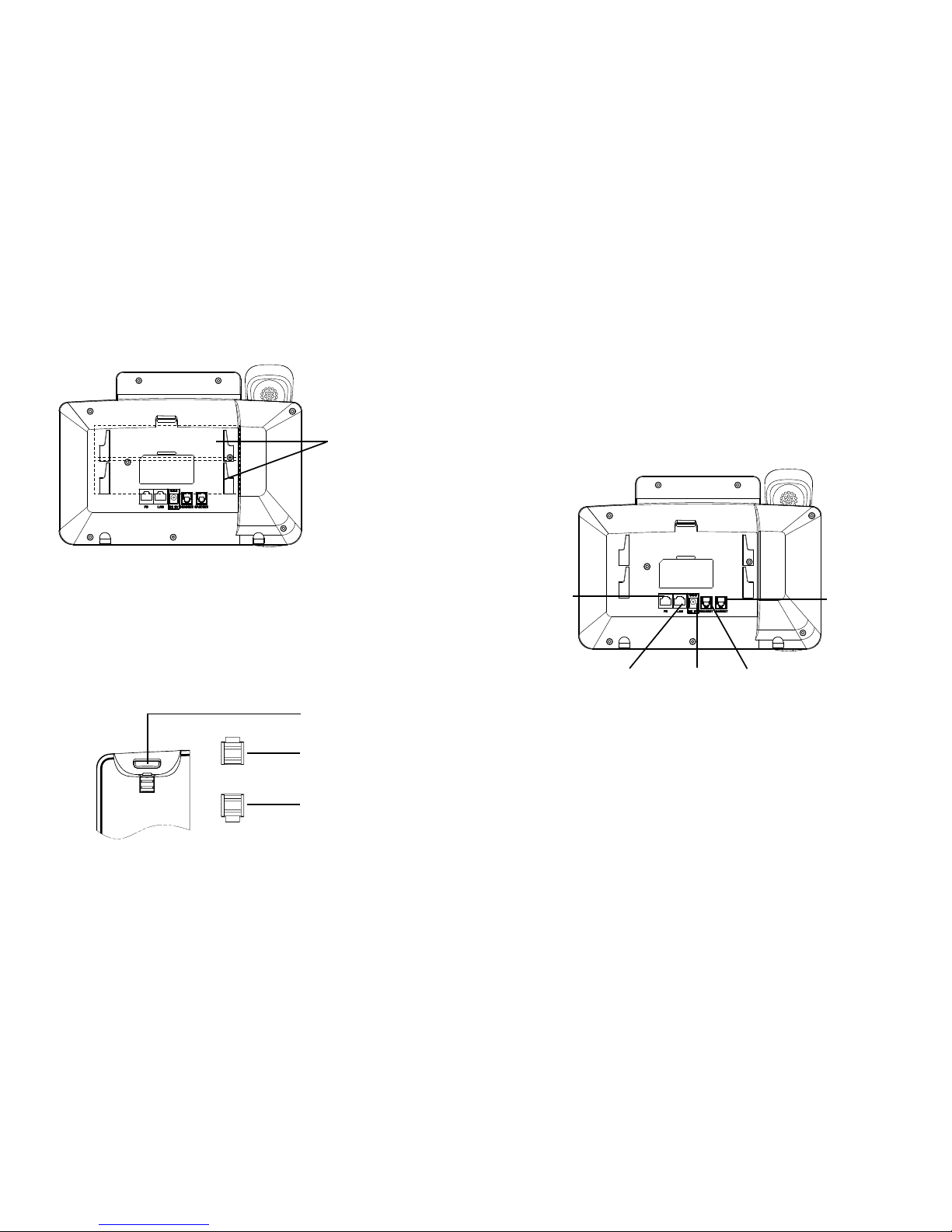

Instalando el teléfono (Montura de Pared):
1. Inserte la montura de pared en la ranura de atrás del teléfono;
2. Coloque el teléfono en la pared utilizando los oricios;
3. Halé la lengüeta de la horquilla del auricular;
4. Coloque la lengüeta en la misma ranura de tal manera que soporte el auricular
una vez el teléfono este colgado de la pared.
Lengüeta con extensión
hacia arriba
Descanso del Auricular
Lengüeta con extensión
hacia abajo
CONECTANDO EL TELÉFONO:
Per impostare il GXP2124, seguire la seguente procedura:
1. Conecte el auricular a la unidad utilizando el cable telefónico;
2. Conecte el puerto LAN del teléfono al zócalo RJ-45 de un hub/switch o router
usando el cable Ethernet;
3. Conecte la fuente de poder de 5V DC a la salida de alimentación del teléfono y
la salida de electricidad;
4. La pantalla LCD va a mostrar un mensaje de aprovisionamiento o actualización
de rmware. Antes de continuar espero hasta que la pantalla muestra el tiempo
y la fecha;
5. Utilizando la interfase Web integrada accediendo la dirección IP del teléfono
en un navegador Web o mediante el teclado, congure el teléfono utilizando una
dirección IP estática o dinámica con DHCP.
Haga referencia a la gura de mas abajo al seguir las instrucciones.
Pour installer le téléphone sur la table avec le positionneur du téléphone, joignez
ce dernier à la base du téléphone où il y a une fente (Moitié supérieure, une partie
du bas).
Instalando el teléfono (Positionneur téléphonique):
Agujeros del
parante del
teléfono para la
montura sobre
pared
Puerto PC
Puerto LAN Alimentación Puerto de receptor de cabeza
Puerto del
auricular
15 16

1. Para accesar al MENU, presione la tecla circular MENU;
2. Para navegar el menú utilice las teclas direccionales;
3. Presione el botón de MENU para conrmar su selección;
4. El teléfono va a salir del MENU cuando hay una llamada entrante, el auricular
es levantado o cuando el teléfono permanece en reposo por 60 segundos.
Sugerencias para Usar el Teclado:
CONFIGURACIÓN DEL TELÉFONO:
Congurando el GXP2124 utilizando un navegador Web:
1. Asegure que su teléfono este conectado a la red y tenga electricidad;
2. Presione el botón de MENU;
3. Navegue hasta la opción de “Status” y presione MENU para descubrir la direc-
ción IP del teléfono;
4. Ingrese la dirección IP del teléfono en su navegador;
5. La clave de administrador por defecto es “admin”; para usuarios nales es
“123”.
Congurando el GXP2124 usando el teclado:
1. Asegúrese de que el teléfono esté en estado inactivo;
2. Pulse el botón “MENU” para acceder a las opciones del menú para congurar
el teléfono;
3. Seleccione MENU-> Cong, para congurar los ajustes para SIP Proxy, Proxy
de salida, SIP User ID, ID de autenticación SIP, Contraseña SIP;
4. Siga las opciones de MENU para congurar las funciones básicas del teléfono
- por ejemplo: La Dirección IP, en caso de usar una dirección IP estática. Para
obtener más información, consulte el Manual del usuario de la GXP2124;
5. Por favor contacte a su PSI (Proveedor de Servicio de Internet) para los ajustes
adicionales que sean necesarios para congurar el teléfono.
Nota: El manual de usuario completo puede ser descargado de:
http://www.grandstream.com/support
Teclas de Lineas
Teclas Suaves Programables
Teclas de Navegación
Tecla de Menú/OK
Teclado Estándar
Enviar
Volumen
Indicador de Mensaje en Espera
Agenda de Llamadas
Mensaje
Receptor de cabeza
Transferencia
Conferencia
Altavoz
Teclas Multi-propósito
Silencio
17 18

Le GXP2124 n’est pas pré conguré pour soutenir ou
réaliser des appels d’urgence à tout type d’hôpital, or-
ganisme d’application de la loi, unité de soins médi-
caux ou tout autre type de service d’urgence. Vous
devez prendre des dispositions supplémentaires pour
accéder à des services d’urgence. Il est de votre re-
sponsabilité d’acheter un service de téléphonie par
Internet, congurer correctement le GXP2124 pour
utiliser ce service et de tester périodiquement votre
conguration pour vérier qu’il fonctionne comme
prévu. Si vous ne procédez pas ainsi, il est de votre
responsabilité d’acheter des services de téléphonie
traditionnel sans l ou laires pour accéder aux ser-
vices d’urgence.
GRANDSTREAM NE FOURNIT PAS DE CONNEX-
IONS AUX SERVICES D’URGENCE VIA LE GXP2124.
NI GRANDSTREAM NI SES DIRIGEANTS, SES EM-
PLOYÉS OU SES FILIALES NE PEUT ETRE TENUE
RESPONSABLE DE TOUTE RÉCLAMATION, DOM-
MAGE OU PERTE ET VOUS RENONCEZ À TOUTE
TELLE RÉCLAMATION OU CAUSE D’ACTION DE-
COULANT DE OU EN RELATION AVEC VOTRE IN-
CAPACITE D’UTILISER LE GXP2124 POUR CON-
TACTER LES SERVICES D’URGENCE, ET VOTRE
ECHEC DE REALISER DES ARRANGEMENTS SUP-
PLEMENTAIRES POUR ACCEDER AUX SERVICES
D’URGENCE CONFORMEMENT AU PARAGRAPHE
PRECEDENT.
FR
GXP2124 est un téléphone IP de nouvelle génération pour entreprises qui se car-
actérise par un écran LCD 240x120 graphique et rétro-éclairé, 4 lignes, 4 touches
contextuelles, 24+4 touches BLF, deux ports réseau avec PoE intégré, conférence
à 5 participants, et EHS (décroché électronique). Le GXP2124 fournit une qualité
de son HD supérieure, des fonctionnalités riches et à la pointe de la téléphonie, in-
formations et applications personnalisables, approvisionnement automatique pour
un déploiment facile, protection de sécurité avancée, et une large interopérabilité
avec la majorité des produits SIP de partie 3-tiers et avec les plateformes princi-
pales des IP PBX/Soft Switch/IMS. C’est la solution idéale pour les entreprises à la
recherche d’un téléphone IP multi-lignes de haute qualité, riche en fonctionnalités
avec plusieurs touches d’extension.
CONTENU DU PACK :
PRESENTATION:
ALERTE: Veuillez ne pas redémarrer le GXP2124 lorsque les voyants cligno-
tent durant le démarrage du système ou la mise à jour du rmware. Ca peut cor-
rompre l’image du rmware et causer un dysfonctionnement de l’unité.
ALERTE: N’utilisez que le boîtier d’alimentation fourni dans le pack GXP2124.
L’utilisation d’un autre boîtier d’alimentation non qualié peut endommager l’unité.
1 x Appareil GXP2124 1 x Combiné
1 x Câble téléphonique1 x Câble Ethernet
1 x Boîtier d’alimentation 5V
1 x Guide d’installation rapide
1 x Montage mural
1 x Positionneur téléphonique
PRECAUTIONS:
19 20

INSTALLATION DU TELEPHONE:
Installation du téléphone (montage sur le mur):
1. Attachez le montage mural à la fente située à l’arrière du téléphone;
2. Joindre le téléphone au mur par le trou du support mural;
3. Tirez la languette du support du combiné (Voir gure ci-dessous);
4. Faire pivoter l’onglet et branchez-le dans la fente, avec l’extension jusqu’au
tenir le casque d’écoute alors que le téléphone est monté sur le mur (Voir gure
ci-dessous).
Onglet avec extension
vers le haut
Combiné reste
Onglet avec extension
vers le bas
Pour installer le GXP2124, suivez les instructions ci-dessous:
1. Connectez le combiné et le boîtier de téléphone principal avec le câble télé-
phonique;
2. Connecter le port LAN de votre téléphone au port RJ-45 d’un concentrateur /
commutateur ou un routeur(côté LAN du routeur) à l’aide du câble Ethernet;
3. Connectez la che de sortie 5V DC à la prise d’alimentation sur le téléphone,
branchez l’adaptateur dans une prise électrique;
4. Le LCD va afcher les informations de provisionnement ou de mise à jour du
rmware. Avant de continuer, veuillez patienter jusqu’à que la date/heure s’afche;
5. En utilisant le serveur web intégré du téléphone ou le menu de la conguration
du téléphone, vous pouvez le congurer en utilisant soit IP statique ou DHCP.
Reportez-vous à l’illustration ci-dessous en suivant les instructions d’installation.
Fentes pour le
montage mural
et support du
téléphone
Port PC
Port LAN Alimentation Port du casque d’ecoute
Port Combiné
Installation du téléphone (Support du téléphone):
Pour installer le téléphone sur la table avec le support du téléphone, attachez
ce dernier à la fente placée à la base du téléphone (Partie Supérieure, Partie
Inférieure).
CONNECTER LE TÉLÉPHONE:
21 22

1. Pour accéder au MENU, appuyez sur le bouton circulaire MENU;
2. Naviguez dans le menu en utilisant les boutons HAUT/BAS et GAUCHE/
DROITE;
3. Appuyez sur le bouton circulaire MENU pour conrmer la sélection;
4. Le téléphone quitte automatiquement le mode MENU quand il y a un appel
entrant, le téléphone est décroché, ou lorsque le mode MENU est laissé inactif
pendant 60 secondes.
Conseils d’utilisation du clavier :
CONFIGURATION DU TELEPHONE:
Congurer le GXP2124 en utilisant le Navigateur web:
1. Vériez que votre téléphone est sous tension et connecté à Internet;
2. Appuyez sur le bouton MENU pour aller dans le menu du téléphone;
3. Appuyez sur le bouton «Flèche vers le bas » jusqu’a “Statut” et appuyez sur la
touche MENU pour afcher l’adresse IP;
4. Tapez l’adresse IP du téléphone dans votre navigateur PC;
5. Le mot de passe d’administrateur par défaut est «admin», le mot de passe util-
isateur par défaut est “123”.
Congurer le GXP2124 en utilisant le Clavier:
1. Assurez-vous que le téléphone est libre;
2. Appuyez sur le bouton “MENU” pour accéder au MENU pour congurer le té-
léphone;
3. Sélectionnez Menu-> Cong, pour congurer les paramètres du Proxy SIP,
Proxy Sortant, Nom d’utilisateur SIP, Nom d’authentication SIP, mot de passe
SIP;
4. Suivez les options du menu pour congurer les fonctionnalités de base du té-
léphone - par exemple: l’adresse IP si vous utilisez une adresse IP statique. Pour
plus de détails, veuillez vérier le manuel d’utilisation de la GXP2124;
5. Veuillez contactez votre Fournisseur d’accès Internet pour les paramètres sup-
plémentaires qui peuvent être nécessaire pour congurer le téléphone.
Note : Pour le manuel d’utilisation détaillé, veuillez le télécharger a partir de :
http://www.grandstream.com/support
Boutons Ligne
Boutons contextuels
Boutons de navigation
Bouton Menu/OK
Clavier standard
Envoyer
Volume
Indicateur de message en attente
Répertoire
Messsage
Casque
Transfert
Conférence
Haut parleur
Boutons à usage multiple
Muet
23 24

Das GXP2124 ist nicht für die Durchführung von Notrufen
an Krankhäuser, Strafverfolgungsbehörden, medizinische
Pegeeinrichtungen (“Notdienste”) oder jegliche andere
Form von Notdiensten ausgerichtet. Sie müssen zusätzli-
che Einstellungen vornehmen, um Zugang zu Notdiensten
zu erhalten. Es liegt an Ihnen, einen SIP-kompatiblen Inter-
nettelefoniedienst zu erwerben, das GXP2124 korrekt für
die Nutzung dieses Dienstes zu kongurieren und die Kon-
gurierung regelmäßig auf ihre Funktionstüchtigkeit zu tes-
ten. Andernfalls liegt es an Ihnen, herkömmliche Drahtlos-
oder Festnetztelefoniedienste zu erwerben, um Zugang zu
Notdiensten zu erhalten.
GRANDSTREAM BIETET ÜBER DAS GXP2124 KEINE
VERBINDUNG ZU NOTRUFEN AN. WEDER DAS UN-
TERNEHMEN GRANDSTREAM NOCH SEINE FUNK-
TIONÄRE, ANGESTELLTEN ODER PARTNER KÖNNEN
FÜR FORDERUNGEN, SCHADEN ODER VERLUSTE
HAFTBAR GEMACHT WERDEN. SIE VERZICHTEN
HIERMIT AUF JEGLICHE UND ALLE SOLCHE FORDER-
UNGEN ODER RECHTLICHEN SCHRITTE, DIE DURCH
DIE UNMÖGLICHKEIT, ÜBER DAS GXP2124 NOTRUFE
ZU NUTZEN, SOWIE DURCH IHR VERSÄUMNIS, DIE
GEMÄß DEM VORHERGEHENDEN PARAGRAPH NOT-
WENDIGEN ZUSÄTZLICHEN EINSTELLUNGEN FÜR
DEN ZUGANG ZU NOTRUFEN VORZUNEHMEN, VER-
URSACHT WERDEN KÖNNEN.
DE
PAKETINHALT:
ÜBERSICHT:
WARNUNG: Bitte das GXP2124 NICHT an einen Stromkreislauf anschließen,
wenn die LED-Leuchten während eines Systemstarts oder eines Firmware-Up-
grades blinken. Sie könnten dadurch Firmware-Images beschädigen und einen
Funktionsausfall des Geräts verursachen.
WARNUNG: Nur den der Packung beigelegten Stromadapter verwenden. Die
Verwendung eines anderen, ungeeigneten Stromadapters kann das Gerät be-
schädigen.
1 x GXP2124 Basisstation 1 x Handapparat (Hörer)
1 x Telefonkabel1 x Ethernetkabel
1 x Stromadapter (5V)
1 x Kurzanleitung
1 x Wandhalterung1 x Telefonhalter
VORSICHTSMAßNAHMEN:
GXP2124 ist die nächste iPhone Generation für Unternehmen mit hintergrund-
beleuchtetem 240x120 LCD, 4 Zeilen, 4 Softkeys, 24+4 BLF-Tasten, dualen
Netzwerkports mit integriertem PoE, Konferenz mit 5 Teilnehmern und EHS
(elektronische Rufannahme). Das GXP2124 bietet eine hochwertige HD-Audio-
qualität, satte Spitzentelefonie-Funktionen, personalisierte Informationen und
anpassbare Anwendungsdienstleistungen, automatisiertes Provisioning für die
einfache Implementierung, fortschrittliche Sicherheitsvorrichtungen zum Schutz
der Privatsphäre und eine breite Interoperabilität mit fast allen SIP-Endgeräten
anderer Hersteller sowie auch führende IP PBX/Softswitch/IMS Plattformen. Die
ideale Lösung für Unternehmensanwender, die qualitativ hochwertige IP-Telefone
mit Mehrfachleitung, einer Vielzahl von erweiterten Funktionen und zahlreichen
Verlängerungstasten wünschen.
25 26

EINRICHTUNG DES TELEFONS:
Installation des Telefons (Anbringen an der Wand):
1. Bringen Sie den Telefonhalter als Abstandhalter an der Unterseite des Telefons
an;
2. Bringen Sie das Telefon über die Wandbohrungen an der Wand an;
3. Klappen Sie die Klappe aus dem Hörer aus (s. Abbildung unten);
4. Drehen Sie die Klappe und schieben Sie sie so in den Schlitz zurück, dass der
Fortsatz hervorsteht, sodass der Hörer an der Wand hält (s. Abbildung unten).
Klappe mit hervorstehen-
dem Fortsatz
Hörerhalterung
Kappte ohne hervorste-
henden Fortsatz
Um das GXP2124 einzurichten, folgen Sie diesen Schritten:
1. Verbinden Sie das Handset und die Basisstation mit dem Telefonkabel;
2. Verbinden Sie den LAN-Port des Telefons mit der RJ-45 Buchse eines Hubs/
Schalters oder eines Routers (LAN-Seite des Routers) mit Hilfe des Ethernetka-
bels;
3. Verbinden Sie den 5V Gleichstromstecker mit der Strombuchse am Telefon;
stecken Sie den Stromadapter in eine Steckdose;
4. Das Display zeigt “Laden” oder Information zu Firmwareupgrades an. Bevor Sie
fortfahren, warten Sie auf die Zeit/Datumsanzeige;
5. Über den im Telefon integrierten Webserver oder das Kongurationsmenü der
Tastatur können Sie weitere Kongurierungen vornehmen und dabei entweder
statisches IP oder DHCP benutzen.
Folgen Sie der Setup-Anleitung (s. Abbildung unten).
Wenn Sie das Telefon auf dem Tisch mit Hilfe des Telefonhalters positionieren
möchten, so bringen Sie den Telefonhalter an der Unterseite des Telefons an, wo
sich ein Schlitz für diesen Zweck bendet (oberer Hälfte, unterer Teil).
Installation des Telefons (Stehen auf dem Tisch):
Steckplatz für
den Telefon-
standplatz und
Wandhalterung
PC-Port
LAN-Port Strom Hörer-Anschluss
Kopfhörerbuchse
VERBINDUNGSAUFBAU:
27 28

1. Um zum Menü zu kommen, drücken Sie die runde MENU-Taste;
2. Navigieren Sie im Menü über die UP/DOWN- bzw. LINKS/RECHTS-Tasten;
3. Drücken Sie die runde MENU-Taste, um die Menüauswahl zu bestätigen;
4. Das Telefon verlässt den Menü-Modus automatisch bei einem eingehenden An-
ruf, wenn der Hörer abgenommen wird oder wenn länger als 60 Sekunden keine
Taste gedrückt wurde.
Tipps für die Benutzung der Tastatur:
KONFIGURIERUNG DES TELEFONS:
Kongurieren Sie das GXP2124 über einen Webbrowser:
1.Vergewissern Sie sich, dass das Telefon voll aufgeladen und mit dem Internet
verbunden ist;
2. Drücken Sie “MENU”, um ins Telefonmenü zu gelangen;
3. Drücken Sie die Tasten mit dem Pfeil nach unten bis “Status” und drücken Sie
die “MENU”-Taste, um die IP-Adresse anzuzeigen;
4. Geben Sie die IP-Adresse des Telefons in Ihren PC-Browser ein;
5. Das Administrator-Passwort ist “admin”; das Endbenutzer-Passwort ist “123”.
Kongurieren Sie das GXP2124 über die Tastatur:
1. Schließen Sie alle aktuellen Funktionen des Telefons;
2. Drücken Sie “MENU”, um ins Menü zu gelangen;
3. Wählen Sie MENU -> Cong, um die Einstellungen für SIP Proxy, Outbound
Proxy, SIP Benutzer-ID, SIP Authentizierungs-ID und SIP Passwort zu kongu-
rieren;
4. Folgen Sie den Menüoptionen, um die Basisfeatures Ihres Telefons zu kongu-
rieren – zum Beispiel die IP-Adresse, falls Sie ein statisches IP benutzen. Weitere
Informationen nden Sie in der Gebrauchsanleitung des GXP2124;
5. Bitte kontaktieren Sie Ihren Internettelefonie-Provider für zusätzliche Einstel-
lungen, die für die Kongurierung Ihres Telefons nötig sein könnten.
Achtung: Eine ausführliche Gebrauchsanweisung können Sie unter:
http://www.grandstream.com/support
herunterladen.
Haupttasten
Soft Keys
Navigationstasten
Menü/OK Taste
Standardtastatur
Senden
Lautstärke
Mitteilungwarteanzeige
Telefonbuch
Nachricht
Hörer
Transfer
Konferenz
Sprecher
Mehrzweckschlüssel
Stumm
29 30

GXP2124 non è precongurato per supportare o ef-
fettuare chiamate di emergenza a qualsiasi tipo di
ospedale, struttura giudiziaria, unità di assistenza
medica (“Servizi di emergenza”) o a qualsiasi altro tipo
di servizio di emergenza. È necessario effettuare ac-
cordi supplementari per accedere ai Servizi di emer-
genza. È a Vostra esclusiva responsabilità acquistare
servizi di telefonia internet conformi con SIP, congu-
rare GXP2124 correttamente per usare tale servizio
ed effettuare test periodici della congurazione per
assicurarsi che funzioni in modo idoneo. Se non si
effettua ciò, è Vostra responsabilità acquistare servizi
telefonici ssi o wireless tradizionali per accedere ai
Servizi di emergenza.
GRANDSTREAM NON FORNISCE COLLEGA-
MENTI AI SERVIZI DI EMERGENZA ATTRAVER-
SO GXP2124. NÈ GRANSTREAM NÈ I SUOI RE-
SPONSABILI, DIPENDENTI O AFFILIATI POSSONO
ESSERE RITENUTI RESPONSABILI DI QUAL-
SIASI RECLAMO, DANNO O PERDITA , E DI QUAL-
SIASI AZIONE LEGALE DERIVI DA TALI RECLAMI
O CAUSE IN RELAZIONE ALL’IMPOSSIBILITÀ DI
USARE IL GXP2124 PER CHIAMATE AI SERVIZI DI
EMERGENZA E ALL’IMPOSSIBILITÀ DI EFFETTU-
ARE ACCORDI SUPPLEMENTARI PER ACCEDERE
AI SERVIZI DI EMERGENZA IN CONFORMITÀ AL
PARAGRAFO PRECEDENTE.
IT
CONTENUTO DELLA CONFEZIONE:
PANORAMICA:
AVVERTENZA: NON spegnere/accendere il GXP2124 mentre i LED lampeg-
giano durante l’avvio del sistema o l’aggiornamento del rmware. Ciò potrebbe
comportare il danneggiamento del rmware e il malfunzionamento dell’unità.
AVVERTENZA: Usare solo l’alimentatore incluso nella confezione del
GXP2124. L’uso di un alimentatore alternativo non idoneo potrebbe danneggiare
l’unità.
1 x GXP2124 1 x ricevitore
1 x cavo telefonico1 x cavo ethernet
1 x alimentatore 5V
1 x guida introduttiva rapida
1 x montaggio a parete1 x supporto per telefono
PRECAUZIONI:
Il GXP2124 è un telefono IP di livello aziendale con LCD graco retroilluminato
240x120, 4 linee, 4 tasti funzione, 24+4 tasti BLF, porte dual network con PoE,
teleconferenza a 5 ed EHS (Electronic Hook Switch). Il GXP2124 offre potenzialità
audio HD di qualità superiore, caratteristiche all’avanguardia, informazioni per-
sonalizzate e servizio applicativo personalizzabile, autoprovisioning per agevolare
la gestione, protezione di sicurezza di livello avanzato per la privacy e vasta in-
teroperabilità con la maggior parte dei dispositivi SIP di terzi e delle principali piat-
taforme IP PBX/Soft Switch/IMS. È la soluzione ideale per le aziende che cercano
un telefono IP multilinea di qualità elevata, ricco di funzionalità e di tasti program-
mabili per le varie linee.
31 32

MONTAGGIO TELEFONO:
Installazione del telefono (montaggio a parete):
1. Fissare il telefono alla parete attraverso il foro di montaggio a parete;
2. Estrarre l’aletta dal ricevitore (Si veda la gura di seguito);
3. Ruotare l’aletta e riposizionarla nell’alloggiamento con l’estensione verso l’alto
in modo da poter sostenere il telefono mentre è montato a parete (Si veda la gura
di seguito).
Aletta con estensione
verso l’alto
Supporto ricevitore
Aletta con estensione
verso il basso
Per impostare il GXP2124, seguire la seguente procedura:
1. Collegare il ricevitore e il case principale del telefono con il cavo telefonico;
2. Collegare la porta LAN del telefono alla presa RJ-45 di un hub o di un router
(lato LAN del router) usando un cavo ethernet;
3. Collegare il jack dell’alimentatore all’uscita 5V CC sul telefono; collegare
l’alimentatore a una presa elettrica;
4. L’LCD visualizzerà le informazioni relative allo stato dell’apparecchio o
all’aggiornamento del rmware. Prima di continuare, attendere che il display vi-
sualizzi data/ora;
5. Usando il server web del telefono o il menu di congurazione del tastierino nu-
merico, è possibile inoltre congurare il telefono usando o un IP statico o un DHCP.
Fare riferimento all’illustrazione riportata di seguito quando si seguono le istruzi-
oni di installazione.
Per installare il telefono sul tavolo con il supporto telefono, ssare il sup-
porto alla base del telefono dove si trova un alloggiamento per tale supporto
(metà superiore, parte inferiore).
Installazione del telefono (supporto telefono):
Slot per montaggio
a parete o supporto
telefono
Porta PC
Porta LAN Alimentazione Porta cufa auricolare
Porta ricevitore
CONNESSIONE DEL TELEFONO:
33 34

1. Per accedere al MENU, premere il pulsante circolare MENU;
2. Muoversi nel menu usando i pulsanti UP/DOWN e LEFT/RIGHT;
3. Premere il pulsante circolare MENU, per confermare una scelta effettuata nel
menu;
4. Il telefono esce automaticamente dalla modalità MENU quando arriva una chia-
mata, quando il telefono è sganciato o quando la modalità MENU non è usata per
60 sec.
Consigli per l’uso del tastierino:
CONFIGURAZIONE DEL TELEFONO:
Congurazione del GXP2124 mediante un browser web:
1. Assicurarsi che il telefono sia in corrente e collegato a internet;
2. Premere il pulsante MENU per accedere al menu del telefono;
3. Premere la freccia “giù” per portarsi su “Stato” e premere il pulsante MENU per
visualizzare l’indirizzo IP;
4. Digitare l’indirizzo IP del telefono nel browser del vostro PC;
5. La password amministratore predenita è ”admin”; la password predenita per
l’utente nale è “123”.
Congurazione del GXP2124 mediante il tastierino:
1. Assicurarsi che il telefono sia in stato di attesa (modalità idle);
2. Premere il pulsante ”MENU” per accedere al tastierino MENU per congurare
il telefono;
3. Selezionare MENU-> Cong, per congurare le impostazioni SIP Proxy, Proxy
in uscita, SIP User ID, SIP Aut ID, SIP Password;
4. Seguire le opzioni del MENU per congurare le impostazioni di base del tele-
fono - ad esempio: l’indirizzo IP se si usa un IP statico. Per ulteriori informazioni,
consultare il manuale utente della GXP2124;
5. Contattare il vostro ITSP (fornitore servizi di telefonia internet) per le impostazi-
oni supplementari che possono essere necessarie per la congurazione del tele-
fono.
Nota: Scaricare il manuale utente dettagliato da:
http://www.grandstream.com/support
Tasti linea
Tasti funzione
Tasti di navigazione
Tasto Menu/OK
Tastierino Standard
Invia
Regolatore di volume
Messaggio Indicatore in attesa
Rubrica
Messaggio
Cua auricolare
Trasferimento
Conferenza
Altoparlante
Tasto multifunzione
Mute
35 36
