Hakko Electronics 816 User manual

®
取扱説明書
●
このたびはハッコー816をお買いあげいただきまことにありがとうございます。
お使いになる前に必ず本書をお読みください。
また、お読みになった後も、後日お役にたちますので
大切に保管しておいてください。
●
注 意
●ハッコー 816は、単品ではご使用できませんので、ハッコーのステーションと
組み合わせてお使いください。
 また、必ず、各ステーションの取扱説明書をあわせてお読みください。
●ハッコー 816とステーションのセットを購入して頂いた場合は本取扱説明書
の「セット内容」をご確認ください。
目 次
 1.セット内容・2.対応機種・3.仕様...................................... 1
 4.安全及び取扱い上のご注意.................................................... 2
 5.各部説明・組み立て......................................................... 3・4
 7.グリップ角度調整・8.ノズル交換・9.フィルター交換..... 5
10.ヒーター交換............................................................................. 6
11.分解図・部品リスト................................................................. 7
中 文 English
日本文

1
1.セット内容
2.対応機種
ハッコー 816は、下記のステーションと組み合わせてお使いください。
ハッコー 474,475,701
まず最初にセット内容をご確認ください。
3.仕様 ハッコー 816
※仕様および外観は改良のため、予告なく変更することがありますが、あらかじめご了承ください。
中 文
English 日本文
こて 1 ※
レンチ
１ ※
フィルターパイプ １
※
焼付防止剤 １ ※
コテ取扱説明書 １※
ステーション １

こて台ベース １

口金ホルダー １

クリーニングスポンジ １

セラミックペーパーフィルターS ２
セラミックペーパーフィルターL ４
スプリングフィルター ３

クリーニングピン/ノズル1.0mm用 １
クリーニングピン/ヒーター用 １

クリーニングピン差し １

クリーニングドリル/ノズル1.0mm用 １
シリコングリス １
ステーション 取扱説明書 １
ハッコー816とステーションとのセットの場合（※はハッコー８１6のみの場合）
こて台ベース
口金ホルダー
口金
クリーニングスポンジ
フィルターパイプステーション
レンチ
セラミックペーパーフィルターL
セラミックペーパーフィルターS
スプリングフィルター
クリーニングピン／
ノズル1.0mm用 クリーニングピン／ヒーター用 クリーニングピン差し
クリーニングドリル／
ノズル1.0mm用
シリコングリス
焼付防止剤 こて（ガンタイプ）
816
品名
品番
消費電力
設定温度
絶縁抵抗
ノズル穴径
外形寸法（mm）
重量
ハッコー816
816-01
50W(24V)
380〜480゜C
300MΩ以上−420゜C(50MΩ以上−480゜C)
ø1.0S型 標準（品番：Ａ１４９９）
150（縦）×180（横）
約120g（コードホース除く）

2
警告
この説明書では ､ 注意事項を下記のように ｢ 警告 ｣｢ 注意 ｣ の 2つに区分して表示しています｡ 内容をよく
理解されてから本文をお読みください。
警 告： 誤った取扱いをすると､ 人が死亡または重傷を負う可能性が想定され
る内容を示しています。
注 意： 誤った取扱いをすると､ 人が傷害を負う可能性が想定される内容およ
び物的損害のみの発生が想定される内容を示しています。
注意
●安全のため以下の注意事項を必ず守ってください。
●電源を入れると、ノズルの温度は380 〜 480 Cの高温に達します。

取扱いを誤ると、やけど・火災の恐れがありますので、以下の注意事項を必ず守ってください。
●ノズル周辺の金属部分やそれに近接する樹脂部分、こて台の口金・口金ホルダー部に触れない。
●燃えやすいものの近くで使用しない。
●周囲の人に ｢ 高温につき危険である｣ことを知らせる。
●使用を中断･終了する時や､その場を離れる時は電源を切る。
●部品交換時や収納時は必ず電源を切り、十分に冷えたことを確認する。
●事故や故障につながりますので ､ 以下の注意事項を必ず守ってください。
●はんだ除去以外の用途で使用しない。
●はんだかすを取るために、こてを作業台に打ちつけるなど強い衝撃を与えない。
●本品を改造しない。
●交換部品には ､ 純正部品を使用する。
●ノズル交換には付属のレンチを必ずご使用ください。
●水につけたりぬれた手で使用しない。
●セラミックペーパーフィルター Sはステーションのインナーケースに、セラミックペーパーフィルター
Lはこて部のフィルターパイプ内にセットする。
●メンテナンスを定期的に実施する。
●その他危険と思われる行為は行わないでください。
4.安全及び取扱い上のご注意
中 文 English
日本文

3

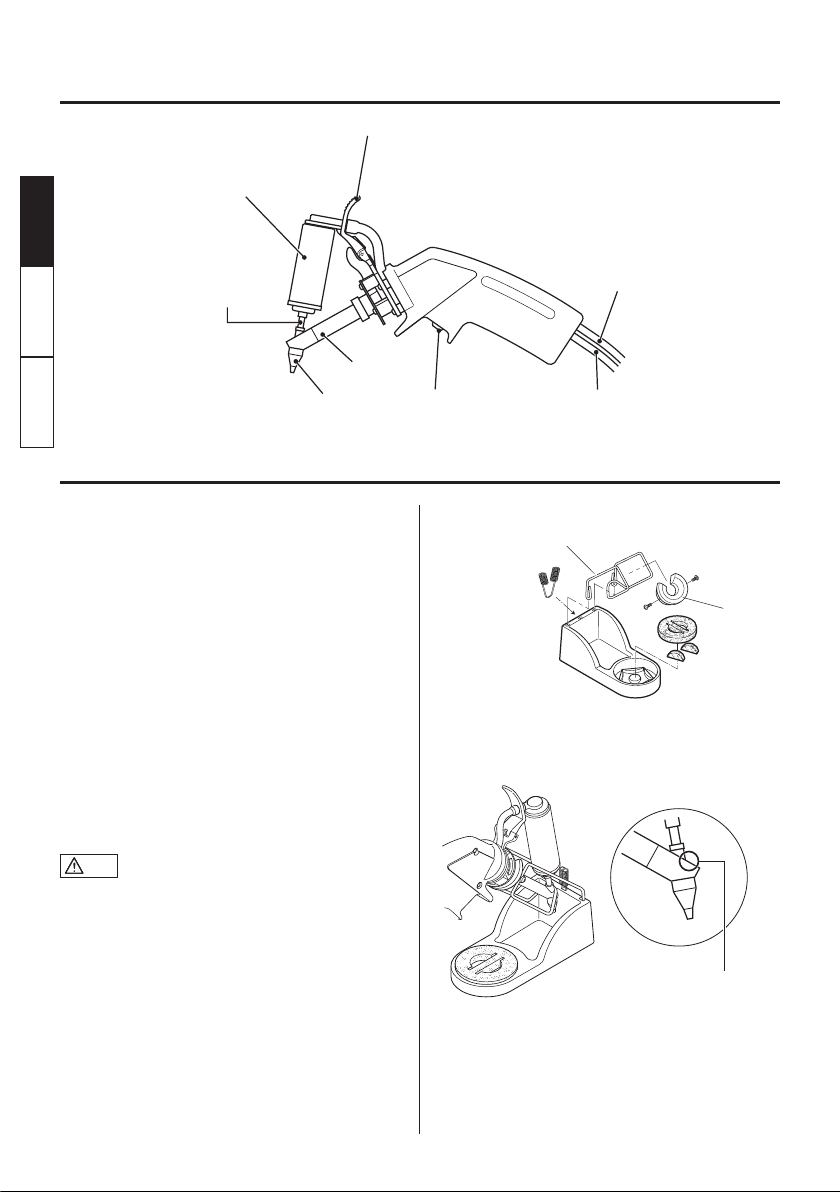

5.各部説明
6.組み立て
①こて台を組み立てる
●口金ホルダーとクリーニングピン差しをこて台
ベースに取り付けます。
●クリーニングスポンジを水にぬらして固くしぼり
ます。
※ハッコー 816のみの場合はオプションとなりま
す。
②こてとクリーニングピンを差し込む
 図を参考にこてを置いてください。
 注意
作業中は、口金・口金ホルダー部が高温となりますので、
口金・口金ホルダー部には触れないでください。
口金ホルダー
口金

クリーニングピン差し
＊ステーションについてはステーション用取扱説明書を参照してください。
中 文
English 日本文
後ホルダー
押ボタン
ホース
こて接続コード
ヒーター
ノズル
吸引パイプ
フィルターパイプ
内部を掃除する
必要があります。
この部分がホルダー
部にひっかかるよう
に置いてください。

4
 注意 使用しないときには、こて部をこて台に置いてく
ださい。
 注意 ノズルが加熱されると白い煙が上がることがあ
りますが、焼付防止剤の煙です。故障ではありま
せん。
③接続
 注意
こて接続コードとレセプタクルの抜き差しは、電源スイッチ
を切った状態で行ってください。電源が入ったままでは基
板が壊れる可能性があります。
●こて接続コードを除去こて用のレセプタクルに
つなぎます。
●ホースをフィルターケースカバー（VACUUM
と表示）に接続します。
コンプレッサーへの接続方法に関しては、ステー
ションの取扱説明書を参照ください。
④電源を入れる
●電源プラグは電源スイッチがOFFであることを
確かめてから差し込んでください。
 注意
本機には静電対策が施されていますので、接地してご使用
ください。
●電 源 スイッ チ を ON に す ると 電 源 ラン プ
（POWERと表示）が点灯します。
●スイッチを入れると同時にノズルが加熱されます。
⑤温度の校正をする
（※ハッコー 816とステーションとのセットで購入
された場合は不要です。）
１.温度調節ツマミを「１」に設定し、3 分間ノズ
ルを加熱します。
2.ノズルの温度が380℃になるよう、ドライバー
（）でステーションにあるポテンショ・メーター
（CAL 表示のある穴）を調節してください。ノ
ズル温度の測定にはハッコー 191（こて先温
度計）またはハッコー 192（はんだこて用テス
ター）をおすすめします。
※ノズルの温度はポテンショ・メーターを右に回
せば高くなり、左に回せば低くなります。
使い方・メンテナンスについては、ステーションの
取扱説明書を参照ください。

VACUUM
POWER
ON
OFF
へこみの位置を
合わせてまっすぐに
差し込む
時計回りに回して
確実に締め付ける。
根元まではめる。
ランプが点灯する。
中 文 English
日本文

5

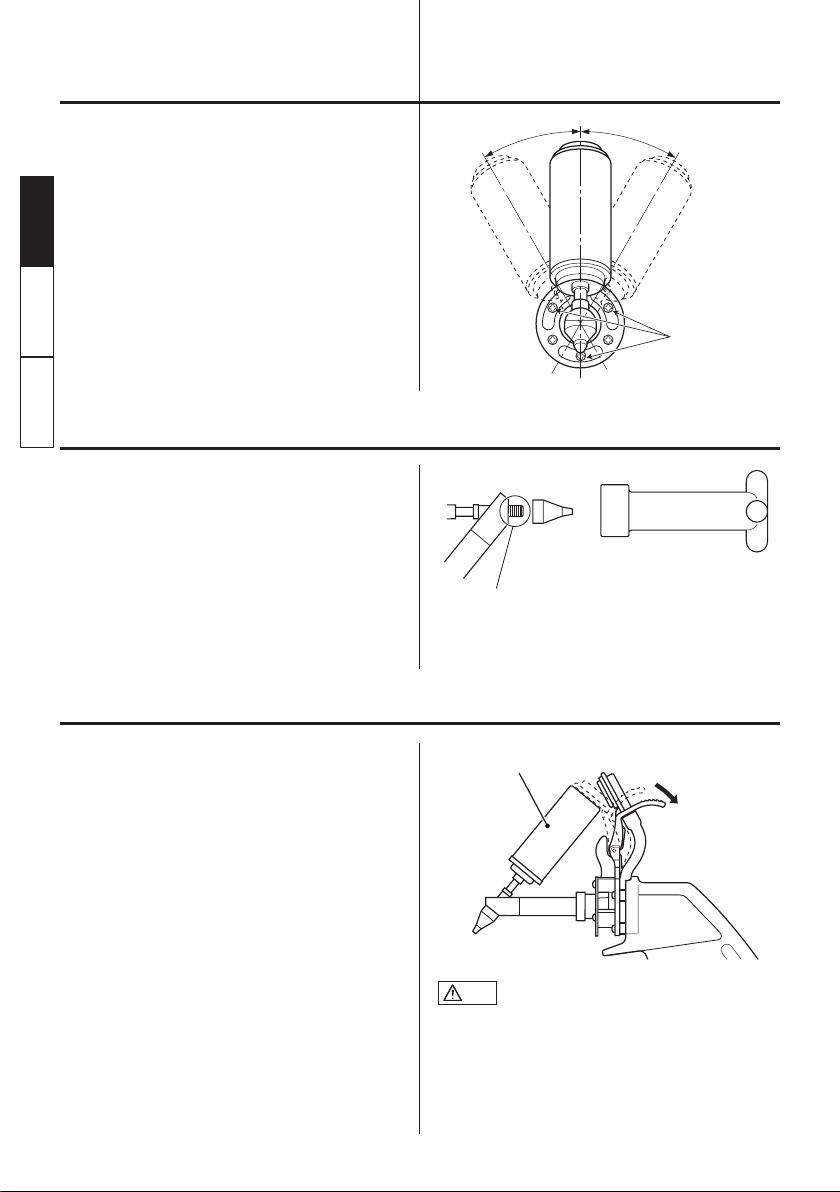

ハッコー 816 のグリップ角度は、図のように3 箇所
のねじをゆるめることにより調整できます。
左右それぞれ 30まで調整が可能です。
7.グリップ角度調整
8.ノズル交換
ハッコー 816のノズル交換は図のように付属のレ
ンチをご使用ください。
他の工具を使用すると破損の恐れがあります。
必ず付属のレンチをご使用ください。
9.フィルター交換
作業中のフィルター交換は、①〜②の順に行いま
す。フィルターパイプが高温となるため、冷える
まで待たなければなりません。そこで、予備のフィル
ターパイプにあらかじめフィルターをセットし
ておき、フィルターパイプごと交換することをおすす
めいたします。
30°30°
この３箇所の
ねじをゆるめて
調整ください
ヒーター
付属のレンチで外します
ノズル取付の際には、
付属の焼付防止剤
を適量ねじ部に塗ってください。
ノズル
 注意
作業中のフィルターは熱くなっています。外す際は、十分注
意をして作業してください。
中 文
English 日本文
①ひく
②フィルターパイプごと
交換する

6
10.ヒーター交換
 警告
交換前に電源コードを抜き十分に冷えたことを確認し、
ヒータ交換を行ってください。
正常なヒータの抵抗値は、２〜４Ω（23℃の時）です。
抵抗値を測定の結果、異常が判明しましたら、図に従って
交換してください。
①発熱部を分解する。
１. フィルターパイプ、ノズルを取外します。
2. ねじ３ケ所を外します。
②グリップを外す
ねじ（4ケ所）を外し、グリップをあけます。
③コネクターを抜いてヒーターを外す。
④新しいヒーターを取り付け、組み立てる。
ハウジング取付け時にチューブやコードをはさ
まない様に注意してください。
⑤温度の校正をします。
ヒーター交換後は、正確な温度管理のために必
ず温度校正を行ってください。
１.温度調節ツマミを「１」に設定し、3 分間ノズ
ルを加熱します。
2.ノズルの温度が380℃になるよう、ドライバー
（）でステーションにあるポテンショ・メーター
（CAL 表示のある穴）を調節してください。ノズ
ル温度の測定はハッコー 191（こて先温度計）
またはハッコー 192（はんだこて用テスター）
をおすすめします。
中 文 English
日本文
コネクターを抜く
①
②
③
ねじ（4ケ所）

7

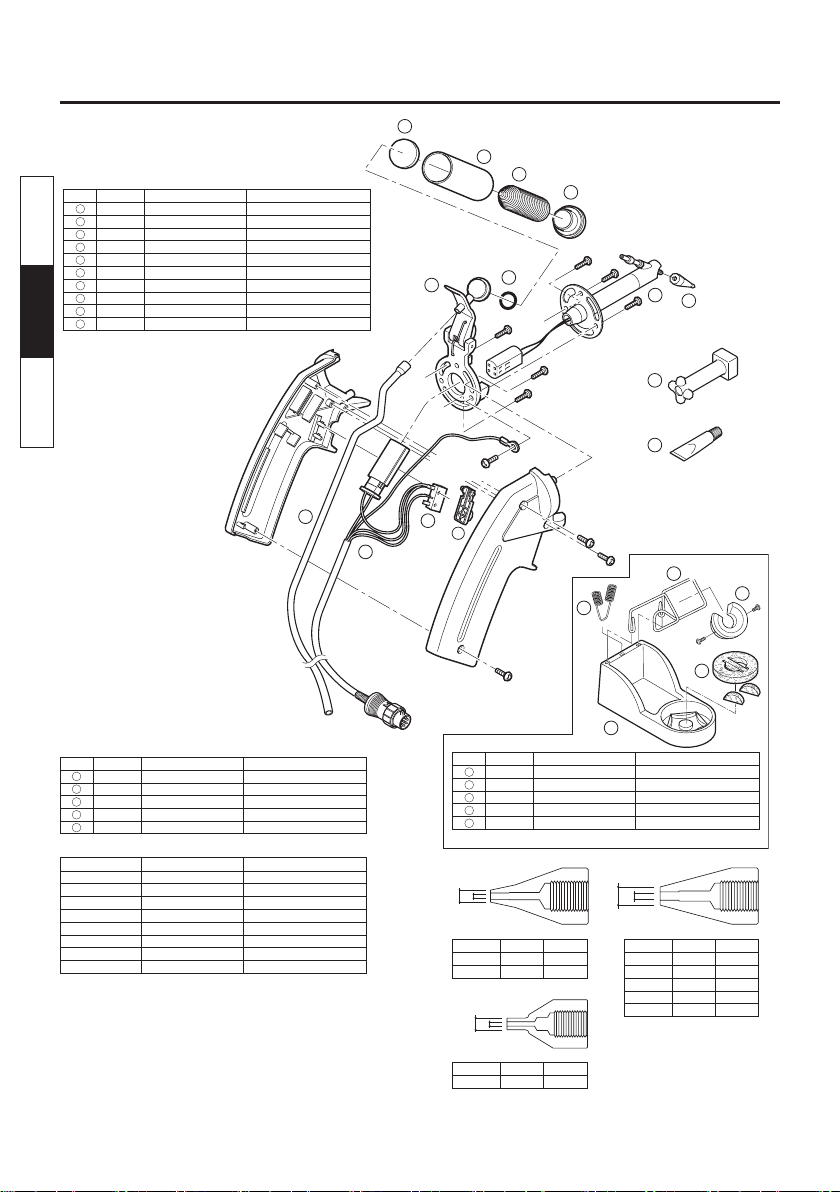

11.ハッコー 816 分解図・部品リスト
中 文
English 日本文
2
1
3
4
5
6
9
7
8
10
11
14
16
12
13
部 品 名
ヒーター
ノズル
セラ
ミックペーパー
フィルターL
スプ
リングフィルター
前ホルダー
フィルターパイプ
レンチ
焼付防止剤
Oリング／P12
後ホルダー
仕 様

φ
1.0、S型
10ヶ入

10ヶ入

前ホルダー､フィルター（２種類）


5個入 バイトン
品番
A1509
A1499
A1033

A1010
A1314
B2073
B2801
481-026
A1012
A1505
図番
部 品 名
押しボタン
マイクロスイッチ
こて接続コード
ホー
ス／導電性
コードホルダー
仕 様


マイクロスイッチ・プラグ付

４ヶ組
品番
B2239
B2805
B2804
B1023
B1024
図番
部 品 名
こて台ベース
クリーニングスポンジ
口金ホルダー
口金
クリーニングピン差し
仕 様
グレー／ゴム足付


ねじ付
品番
B3027
A1519
B2799
B2800
B1095
図番
品名
ノズル
φ
0.8
ノズル
φ
1.0
ノズル
φ
0.8
ノズル
φ
1.0
ノズル
φ
1.3
ノズル
φ
1.6
ノズル
φ
2.0
ノズル
φ
0.8
仕様
S型
S型





SS型
品番
A1496
A1499
A1498
A1500
A1501
A1502
A1503
A1497
φ
A
0.8
1.0
φ
B
1.8
2.0
品番
A1496
A1499
φ
A
0.8
φ
B
2.2
品番
A1497
φ
A
0.8
1.0
1.3
1.6
2.0
φ
B
2.3
2.5
3.0
3.0
3.6
品番
A1498
A1500
A1501
A1502
A1503
※ハッコー816のみの場合はこて台はオプションとなります。
φ
A
φ
A
φ
B
φ
B
φ
A
φ
B
なべねじ
（M２.６×６Sus）３ヶ
タッピンねじ
（トラス、呼２.６×１０）３ヶ
タッピンねじ
（呼２.
６×１０）3ヶ
635-01
なべねじ
（M２.
６×６Sus）１ヶ
10
9
8
7
6
5
4
3
2
1
11
12
13
14
15
16
17
18
19
20
17
18
20
19

8
吸 錫 筆
使用說明書
日本白光牌
●
感謝您購置HAKKO 816吸錫筆。
使用HAKKO 816之前，請詳閱本使用說明書。閱後請妥為收存，以備日後查閱。
●
注 意
● HAKKO 816無法單獨使用。必須連接到HAKKO控制臺。
此外，請務必配合各機身之使用說明書一起閱讀。
● 如果HAKKO 816與機身成套承購的話，請以本使用說明書確認包裝清單。
目 錄
1. 包裝清單．2. 適用機種．3. 規格 ............................. 9
4. 安全及使用上的注意事項 ......................................... 10
5. 部件名稱．6. 組裝 ............................................. 11．12
7. 調整手柄角度．8. 更換吸嘴．9. 更換過濾器 ...... 13
10. 更換發熱元件 .............................................................. 14
11. 分解圖．部件清單 ..................................................... 15
®
中 文 English
日本文

9
1. 包裝清單 首先請確認包裝內容。
2. 適用機種
HAKKO 816必須連接到下列HAKKO控制臺中之一。才能操作：
HAKKO 474, 475, 701, 702B
3. 規格
中 文
English 日本文
HAKKO 816與機身配套使用時（※係僅為HAKKO 816時）
吸錫槍 １ ※
板手 １ ※
過濾管 １ ※
燒結防止劑 １ ※
HAKKO 816使用說明書 １ ※
機身 １
焊鐵架底座 １
焊鐵插架 １
清潔海綿 １
陶瓷過濾紙(小) ２
陶瓷過濾紙(大) ４
彈簧過濾管 ３
清潔針供ø1.0mm吸嘴用 １
清潔針供發熱元件用 １
清潔針插座 １
清潔鑽供ø1.0mm吸嘴用 １
硅脂潤滑劑 １
機身使用說明書 １
機身
焊鐵架底座
焊鐵架
焊鐵插架
清潔海綿
過濾管
陶瓷過濾紙(小)
陶瓷過濾紙(大) 彈簧過濾管
ø1.0mm吸嘴之清潔鑽 ø1.0mm吸嘴之清潔針 發熱元件之清潔針 清潔針插座
扳手
硅脂潤滑劑
燒結防止劑 吸錫槍
＊規格及外觀可能改良變更，恕不先行通知。
名稱
編號
耗電
溫度範圍
吸嘴內直徑
外形體積（高×寬）
重量（不包括電線及軟管）
HAKKO 816
816-01
50W (24V)
380∼480℃
ø1.0S型 標準（編號A1499）
150 × 180 mm
約120g

10
警 告
本說明書之注意事項，區分為如下之「警告」「注意」二者而加以表示。請充分理解其內容
之後，再閱讀本文。
警 告： 濫用可能導致使用者死亡或負重傷。
注 意： 濫用可能導致使用者受傷或對涉及物體造成實質破壞。
注 意
●為您本人安全着想，請務必遵守以下之注意事項。
●打開電源後，吸嘴之溫度會達到380∼480℃。
濫用可能導致燙傷、失火，請務必遵守以下之注意事項。
●勿觸摸吸嘴周邊之金屬部份或靠近其之樹脂部份、焊鐵台之焊鐵架、焊鐵插架。
●切勿在易燃物附近使用本機器。
●通知周圍的人「高溫危險」。
●使用暫停、結束或要離開時應關掉電源。
●更換部件或收起本機器之前，應關掉電源，並待機器冷卻至室溫。
●請務必遵守以下之注意事項，否則可能發生個人受傷或機器受損。
●切勿使用於去除銲錫以外之用途。
●不要為了取下銲錫屑而將焊鐵在工作台上敲打等，給予強力衝擊。
●切勿改裝本產品。
●更換部件時，必僅使用HAKKO正廠部件。
●更換吸嘴時,必定要使用附屬的扳手。
●切勿弄濕本產品或以濕手使用。
●陶瓷過濾紙（小）配置於機身之過濾管護圈，陶瓷過濾紙（大）配置於吸錫筆部之
過濾管內。
●應定期實施保養。
●請勿進行其他認為危險之行為。
中 文 English
日本文
4. 安全及使用上的注意事項

11

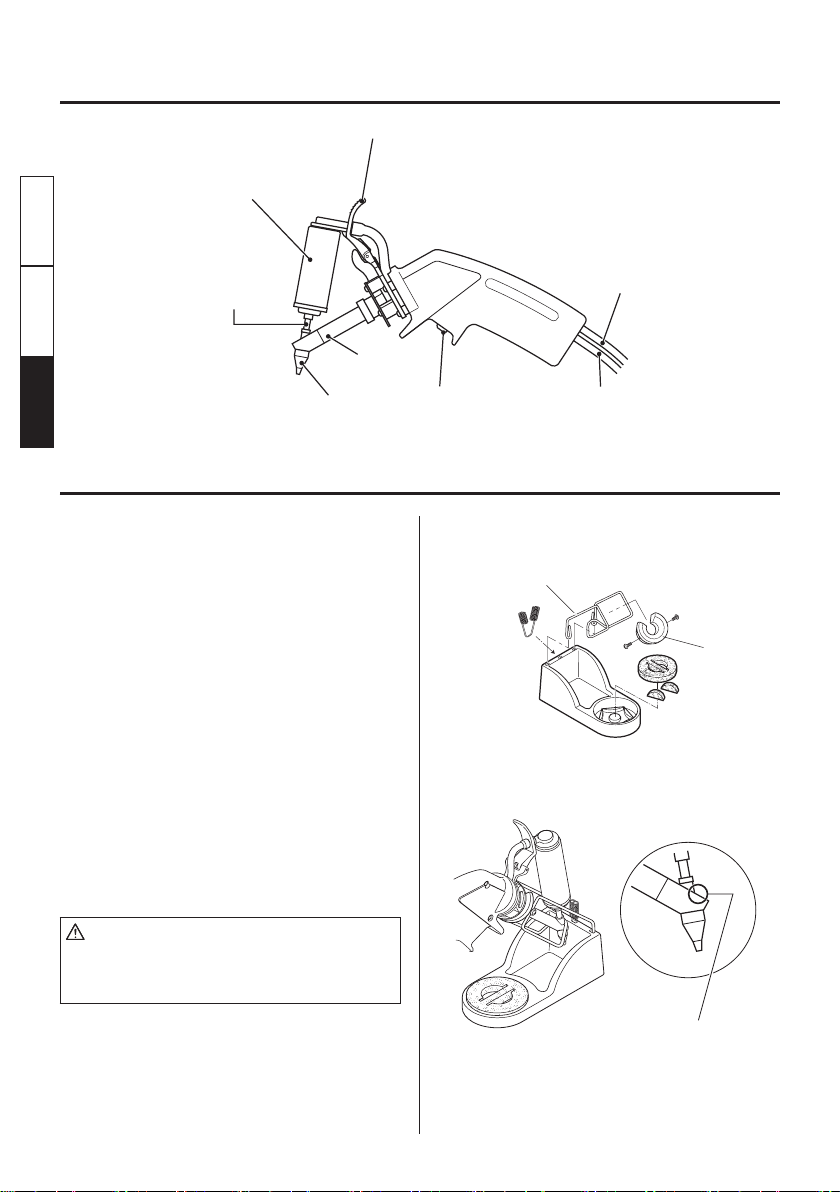

5. 部件名稱
6. 組裝
① 組裝焊鐵台
● 將焊鐵插架與清潔針插座安裝在焊鐵架
底座上。
● 將清潔海綿濕水後擰乾。
※ 僅為HAKKO 816時，即為選購品。
② 插入吸錫筆及清潔針
如圖所示放置吸錫筆。
注意
作業中，焊鐵架、焊鐵插架部份呈高溫，故請勿
觸及焊鐵架、焊鐵插架部份。
清潔針插座 焊鐵架
焊鐵插架
中 文
English 日本文
*關於機身，請參照機身使用說明書。
過濾管
後握器
按鈕
軟管
電線組件
發熱元件
吸嘴
吸引管
必須清除內部。
將此部分卡住
焊鐵插架而放置

12
③ 連接
注意
進行電線組件興插座之插入及拔出之前，請必將
電源開關關掉，否則可能損壞電路板。
● 將電線組件連接至插座。
● 將軟管連接至真空出口蓋
（標示有VACUUM）。
關於連接至空氣壓縮機的方法，請參照機
身使用說明書。
④ 打開電源。
● 確認電源開關為OFF後才將電源插頭插
入。
注意
本機施以防靜電功能，請接地使用。
● 電源開關打開為ON時電源燈（標示有
POWER）會亮起。
● 開關打開之同時，吸嘴即被加熱。
⑤ 校準溫度
（※當HAKKO 816 與機身成套承購時，不必
要校準）
1. 將溫度調整旋鈕設定於「1」，使吸嘴加
熱3分鐘。
2. 以螺絲起子（–）調整機身上之電位計
（標示有CAL之孔），使吸嘴之溫度達到
380℃。吸嘴溫度之測定，我廠建議您採
用HAKKO 191（溫度計）或HAKKO 192
（焊鐵測試儀）。
※ 吸嘴溫度在電位計部分順時針方向旋轉
是昇溫，反時針方向是降溫。
關於使用方法及保養方法，請參照機身使
用說明書。
注意
不使用時，請將焊鐵部置於焊鐵座。
注意
吸嘴被加熱時，可能發出白煙，這是燒結防止劑
之煙，並非故障。

對準凹進之位置，
筆直插入。
順時針方向旋轉，
確實鎖緊。
將軟管完全插入
真空出口蓋
電源指示燈會亮起。
OFF
ON
POWER
VACUUM
中 文 English
日本文

13
HAKKO 816之手柄角度，如圖所示，可鬆
開3個螺釘而調整。
左右可各別調整至30°。
8. 更換吸嘴
9. 更換過濾器
鬆開此3個螺釘
而調整位置。
30˚ 30˚
發熱元件
吸嘴 以附屬的扳手拆下。
裝上吸嘴時，請將附屬之燒結防止劑
適量塗抹於螺釘部。
更換作業中之過濾器時，依①~②之順序
進行。由於過濾管呈高溫，必須等待其冷
卻。因此，我廠建議您事先將預備的過濾
管配置好過濾器後可將整個，過濾管更
換。
注意
作業中之過濾器呈高溫。拆下時，請充分注意來
作業。
7. 調整手柄角度
當更換HAKKO 816之吸嘴時，如圖所示，
請使用附屬的扳手。
如果用其他工具會損壞吸錫槍，請必定使
用附屬的扳手。
中 文
English 日本文
拉開
更換整個過濾管
2
1

14
警告
更換前請拔掉電源線待充分冷卻後才進行更換。
正常之發熱元件的電阻值為2∼4歐姆（23℃時）。
電阻值測定之結果，如果超出上述範圍時，請依
照圖示更換發熱元件。

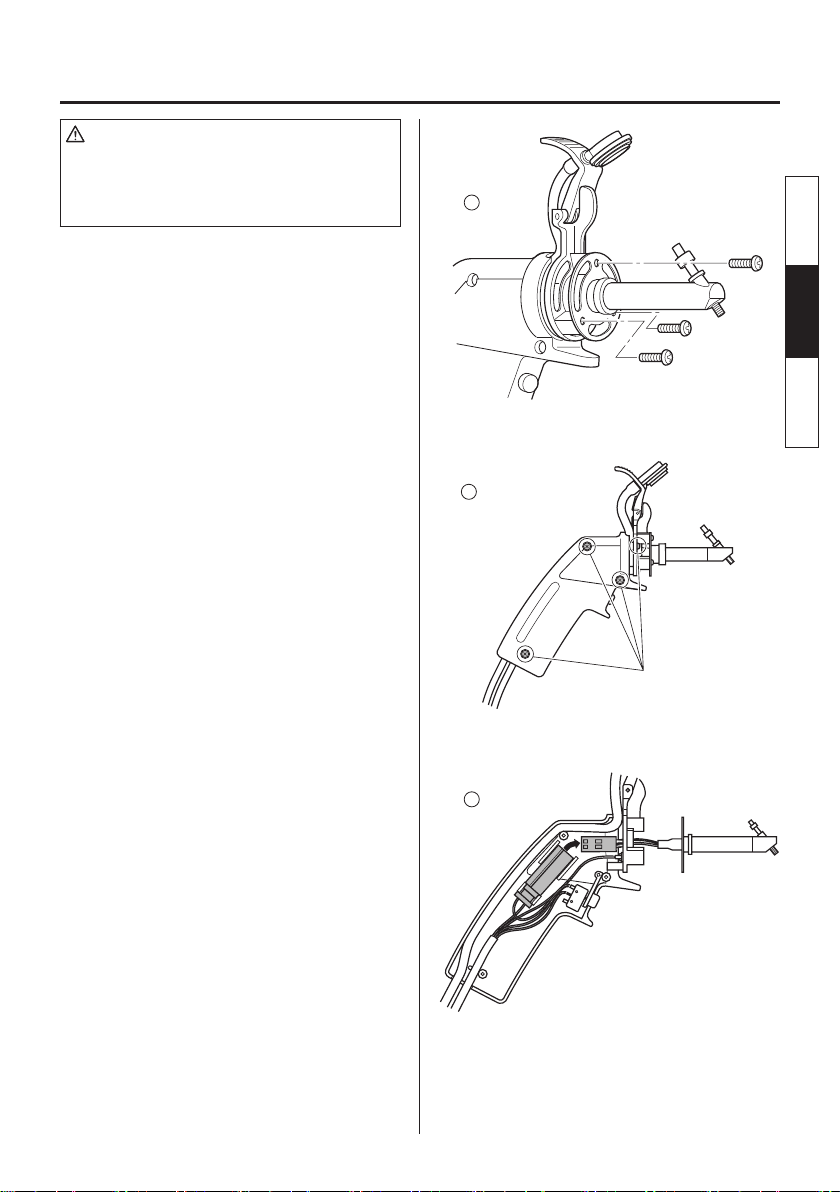

① 分解發熱部。
1. 拆下過濾管及吸嘴。
2. 拆下3個螺釘。
② 拆下手柄。
拆下4個螺釘然後，打開手柄。
③ 拔掉連接器後，拆下發熱元件。
④ 裝上新的發熱元件，加以組裝。
安裝手柄時請注意切勿讓軟管及電線夾
住。
⑤ 進行溫度校準。
發熱元件更換後，為了正確的管理溫
度，請務必進行校準溫度。
1. 將溫度調整旋鈕設定於「1」，使吸嘴加
熱3分鐘。
2. 以螺絲起子（–）調整機身上之電位計
（標示有CAL之孔），使吸嘴之溫度達到
380℃。吸嘴溫度之測定，我廠建議您採
用HAKKO 191（溫度計）或HAKKO 192
（焊鐵測試儀）。
10. 更換發熱元件
中 文 English
日本文
拆下螺釘（4處）。
拔掉連接器
2
1
3

15
11. 分解圖、部件清單
中 文
English 日本文
2
1
3
4
5
6
9
7
8
10
11
14
16
12
13
635-01
部件編號
B2239
B2805
B2804
B1023
B1024
部件名稱
按鈕
微型開關
電線組件
軟管／導電性
電線支架
部件編號
A1496
A1499
A1498
A1500
A1501
A1502
A1503
A1497
部件名稱
吸嘴 ø0.8
吸嘴 ø1.0
吸嘴 ø0.8
吸嘴 ø1.0
吸嘴 ø1.3
吸嘴 ø1.6
吸嘴 ø2.0
吸嘴 ø0.8
規格
S型
S型
SS型
規格
附微開關、插頭
4件組
圖號
編號
A1496
A1499
øA
0.8
1.0
øB
1.8
2.0
編號
A1498
A1500
A1501
A1502
A1503
øA
0.8
1.0
1.3
1.6
2.0
øB
2.3
2.5
3.0
3.0
3.6
編號
A1497
øA
0.8
øB
2.2
øA
øB
øA
øB
øA
øB
部件編號
B3027
A1519
B2799
B2800
B1095
部件名稱
焊鐵架底座
清潔海綿
焊鐵插架
焊鐵架
清潔針插座
規格
灰色／附橡膠塞
附螺釘
圖號
※僅為HAKKO 816時，焊鐵台即為選購品。
大柱頭螺釘
（M2.6×6 Sus）1個
攻絲頭螺釘
（Truss，公稱尺寸2.6×10）
3個
攻絲頭螺釘
（公稱尺寸2.6×10）
3個
大柱頭螺釘
（M2.6×6 Sus）3個
部件編號
A1509
A1499
A1033
A1030
A1314
B2073
B2801
481-026
A1012
A1505
部件名稱
發熱元件
吸嘴
陶瓷過濾紙(大)
彈簧過濾管
前端蓋
過濾管
扳手
燒結防止劑
圓環／P12
後握器
規格
ø1.0，S型
附10個
附10個
前端蓋，過濾器（2種）
附5個
圖號
10
9
8
7
6
5
4
3
2
1
11
12
13
14
15
16
17
18
19
20
17
18
20
19

16
Instruction Manual
●
Thank your for purchasing the HAKKO 816. Be sure to read this manual before using the unit.
After reading it, store the manual in a convenient place for future reference.
●
CAUTION
● The HAKKO 816 can not function by itself. It must be connected to the HAKKO
station.
Be sure to also read the instruction manual for whichever station you use.
● Check the Packing List of this manual when the HAKKO 816 and station are
purchased together as a set.
TABLE OF CONTENTS
1. PACKING LIST 2. APPLICABLE MODELS
3. SPECIFICATIONS ....................................................................... 17
4. WARNINGS, CAUTIONS AND NOTES ...................................... 18
5. PART NAMES 6. INITIAL SETUP ......................................... 19, 20
7. ANGLE ADJUSTMENT 8. NOZZLE REPLACEMENT ................ 21
9. FILTER REPLACEMENT ............................................................ 21
10. REPLACING THE HEATING ELEMENT ..................................... 22
11. EXPLODED DRAWING AND PARTS LIST ................................ 23
®
中 文 English
日本文

17
1. PACKING LIST
2. APPLICABLE MODELS
In order to function, the HAKKO 816 must be connected to one of the following HAKKO
stations:
HAKKO 474, 475, 701, 702B
3. SPECIFICATIONS
中 文
English 日本文
Desoldering gun 1 ∗
Wrench 1 ∗
Filter pipe 1 ∗
Anti-seizure lubricant 1 ∗
Instruction manual for HAKKO 816 1 ∗
Station 1
Iron holder base 1
Iron receptacle holder 1
Cleaning sponge 1
Ceramic paper filter (S) 2
Ceramic paper filter (L) 4
Spring filter 3
Cleaning pin for ø1.0mm (0.04 in) nozzle
1
Cleaning pin for heating element 1
Cleaning pin holder 1
Cleaning drill for ø1.0mm (0.04 in) nozzle 1
Silicone grease 1
In case when HAKKO 816 and station are purchased as a set (
∗
indicates the case when the HAKKO 816 is purchased alone)
Iron holder base
Holder for
iron receptacle
Iron
receptacle
Cleaning sponge
Filter pipeStation
Wrench
Ceramic paper filter (L)
Ceramic paper filter (S)
Spring filter
Cleaning pin
for ø1.0mm (0.04 in) nozzle
Cleaning pin
for heating element Cleaning pin holder
Cleaning drill
for ø1.0mm (0.04 in) nozzle
Silicone grease
Anti-seizure lubricant Desoldering gun
Name
Model No.
Power Consumption
Temperature Range
Standard Nozzle
Dimensions (H × L)
Weight (w/o cord & hose)
HAKKO 816
816-01
50W (AC24V)
380 – 480°C (716 – 896°F)
1.0 mm, S type, standard (Part No.: A1499)
150 × 180 mm (5.9 × 7.0 in.)
Approx. 120g (0.264 lb.)
*Specifications and design are subject to change without notice.
Please check to make sure that all items listed below are
included in the 816 package.

18
4. WARNINGS, CAUTIONS AND NOTES
WARNING
Warnings and cautions are placed at critical points in this manual to direct the
operatorʼs attention to significant items. They are defined as follows:
WARNING: Failure to comply with a WARNING may result in serious
injury or death.
CAUTION: Failure to comply with a CAUTION may result in injury to the
operator, or damage to the items involved.
CAUTION
● Observe the following precautions to ensure safety.
● When the power is turned on, the nozzle temperature reaches 380 to 480°C (716 to 896°F).
If the unit is mishandled, burn injury or fire may result. Please observe the following
precautions.
● Do not touch the metal portions surrounding the nozzle, the adjoining plastic portions, or the
iron receptacle or iron receptacle holder of the iron holder.
● Do not use the product near flammable items.
● Advise other people in the work area that the unit can reach a very high temprature and
should be considered potentially dangerous.
● Turn off the power while taking breaks and when finished using the unit.
● Before replacing parts or storing the unit, turn off the power and allow the unit to cool to room
temperature.
● Observe the following precautions to avoid accidents and damage to the unit.
● Do not use for any purpose other than removing solder.
● Do not strike the desoldering iron against a workbench or other object in order to remove
solder residue.
● Do not modify the unit.
● Use only genuine HAKKO replacement parts.
● Be sure to use the included wrench, when replace the nozzle.
● Do not wet the unit or use the unit when your hands are wet.
● Install the ceramic paper filter (S) in the filter retainer of the station and install the ceramic
paper filter (L) inside the filter pipe of the handpiece.
● Perform maintenance regularly.
● Do not do anything else that might be dangerous.
中 文 English
日本文

19
5. PART NAMES
6. INITIAL SETUP
① Assemble the iron holder.
● Mount the iron receptacle holder and
cleaning pin holder to the iron holder
base.
● Dampen the cleaning sponge with
water and then squeeze it dry.
* This is optional when the HAKKO 816
is purchased alone.
② Insert the desoldering iron and
the cleaning pin.
CAUTION
When the unit is being used, the iron receptacle and
iron receptacle holder become very hot. Do not touch
the iron receptacle or iron receptacle holder.
Iron receptacle
holder
Iron
receptacle
Cleaning pin
holder
* See the station instruction manual for instructions regarding the station.
中 文
English 日本文
Back holder
Push button
Hose
Cord assembly
Heating
element
Nozzle
Suction pipe
Filter pipe
It is necessary to
clean the inside.
Place the top of the desoldering
iron so that the end of the holder
for iron receptacle can catch it as
shown in the figure.
